Forward Facing - Forward Bi - Cam (Remove and Replace)

Código de corrección 1722037022 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 11/06/2024: Se ha añadido el paso que faltaba para ajustar la altura de conducción a "Media".
  • 29/05/2024: Se han añadido pasos para ejecutar el modo de calibración de entrada de DAS.
  • 26/03/2024: Se ha añadido un paso para ajustar la altura de conducción.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Retire el espejo retrovisor. Consulte Rearview Mirror - Rear View Miror (Remove and Install).
  2. Retire la cubierta del espejo retrovisor. Consulte Rearview Mirror - Beauty Cover (Remove and Install).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar la cámara interior de la cubierta.
  3. Suelte la pestaña de bloqueo y, a continuación, desenchufe la antena GNSS.
  4. Retire la protección contra reflejos del soporte del parabrisas. Consulte Rearview Mirror - Glare Shield (Remove and Install).
  5. Quite los tornillos (4 uds.) que sujetan el conjunto de la cámara delantera al soporte del parabrisas y, a continuación, retire el conjunto del soporte.
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
  6. Suelte las pestañas de bloqueo y, a continuación, desenchufe los conectores eléctricos de la cámara del pilar B izquierdo (2 uds.).

Instalar

  1. Utilice toallitas con alcohol isopropílico para limpiar la superficie interior del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje que se seque durante 1 minuto.
  2. Enchufe los conectores (2 uds.) del conjunto de la cámara frontal y, a continuación, bloquee los conectores.
  3. Coloque el conjunto de la cámara frontal en el soporte del parabrisas y, a continuación, coloque los tornillos (4 uds.) que fijan el conjunto al soporte.
    1 Nm (.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
  4. Instale la protección contra reflejos del soporte del parabrisas. Consulte Rearview Mirror - Glare Shield (Remove and Install).
  5. Enchufe la antena GNSS y enganche las pestañas de bloqueo.
  6. En la interfaz de usuario, ponga el vehículo en Modo de servicio. Consulte Modo de servicio.
  7. En la pantalla táctil del vehículo, configure la altura de conducción en "Media".
  8. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  9. En la pantalla táctil del vehículo, vaya a Modo de servicio Plus > Asistencia al conductor > Cámaras > Borrar calibración de cámara > Ejecutar para borrar la calibración de la cámara frontal.
  10. En la pantalla táctil del vehículo, vaya a Modo Servicio Plus > Asistencia al conductor > Cámaras > Restablecer DAS para restablecer el DAS.
  11. En la pantalla táctil del vehículo, vaya a Modo Servicio Plus > Asistencia al conductor > Cámaras > Ping de DAS para ejecutar la prueba de ping de DAS
  12. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  13. En Toolbox, haga clic en la pestaña Acciones y, a continuación, busque "Calibration Mode".
  14. Haga clic en Modo de calibración de entrada de DAS, haga clic en Ejecutar y deje que se complete la rutina.
  15. En Toolbox, haga clic en la pestaña Acciones y, a continuación, busque "main camera".
  16. Haga clic en PING-HTTP_DAS_X_MAIN-CAMERA-SCRIPTvia Toolbox: (link), cambie el valor de tiempo de espera a "100", seleccione Ejecutar y deje que finalice la rutina.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de seleccionar la rutina con "Script" al final del nombre.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La rutina tardará unos 5 minutos en completarse.
  17. Haga clic en PING-HTTP_DAS_X_FISHEYE-CAMERA-SCRIPTvia Toolbox: (link), cambie el valor de tiempo de espera a "100", seleccione Ejecutar y deje que finalice la rutina.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de seleccionar la rutina con "Script" al final del nombre.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La rutina tardará unos 5 minutos en completarse.
  18. Desconecte Toolbox y retire el portátil del vehículo. Consulte Toolbox 3 (Conexión y desconexión).
  19. Estacione el vehículo sobre una superficie plana con al menos 106 cm (3,5 pies) de espacio frente a la defensa delantera.
  20. Configure el objetivo de modo que la parte inferior del rectángulo se encuentre a 91,4 cm (3 pies) del suelo.

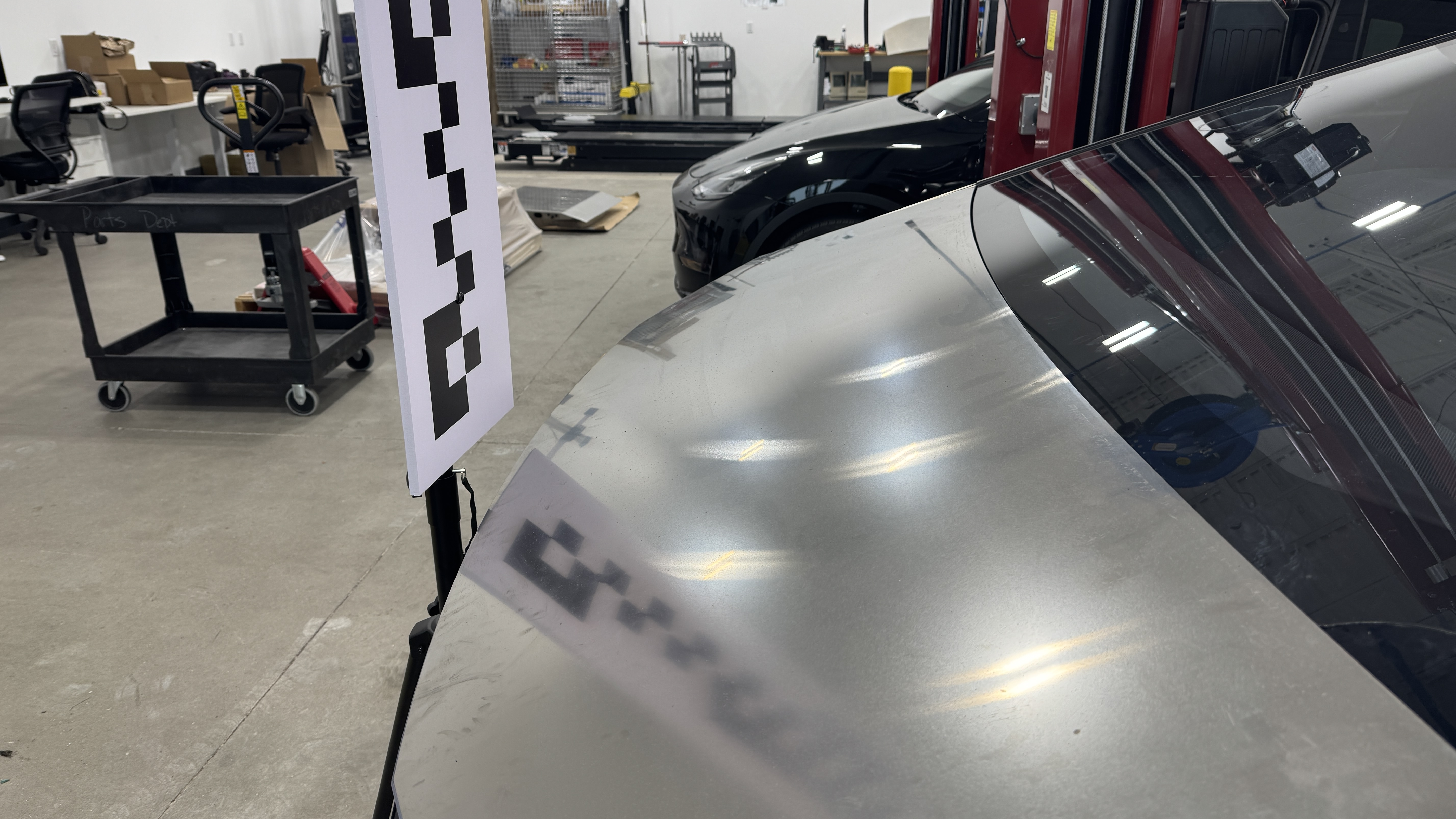

  21. Coloque el objetivo en la posición inicial adecuada:
    • La parte cuadriculada del objetivo debe estar orientada hacia el vehículo.
    • El objetivo debe estar centrado con la "T" de Tesla del capó.
    • El objetivo debe colocarse lo más cerca posible de la defensa delantera.
  22. Asegúrese de que el objetivo se encuentra sobre una superficie plana; para ello, observe el nivel que hay en la parte trasera del objetivo.
  23. Coloque un trozo de cinta roja en el objetivo de forma que la parte superior de la cinta quede a 165 cm del suelo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No utilice las marcas existentes de verificaciones anteriores. Retire la cinta existente. Mida y aplique cinta nueva para asegurarse de que está en la posición correcta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La parte cuadriculada del objetivo se utiliza en vehículos con Piloto automático de 1.ª generación. Ignore la parte cuadriculada al fijar la cinta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si el vehículo está equipado con componentes de suspensión de postventa que alteran la altura de conducción del vehículo, es posible que haya que ajustar la cinta roja para garantizar una verificación precisa del ángulo de inclinación.
  24. En la pantalla táctil del vehículo, vaya a Modo de servicio Plus > Asistencia al conductor > Cámaras > Vista previa de cámara > Verificación de la inclinación > Cámara principal > Gran angular para verificar la inclinación de la cámara.
  25. Revise la imagen de la pantalla táctil:
    Informational PurposesAn informational icon, calling your attention
    Nota
    La parte superior de la cinta debe coincidir con la línea horizontal azul. Si la cinta está entre las líneas verdes, es suficiente.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La parte superior de la cinta roja (A) debe coincidir con la línea horizontal azul. No obstante, si la parte superior de la cinta roja se encuentra entre las líneas verdes, es suficiente.
    • Si la parte superior de la cinta roja (A) está entre las dos líneas verdes (B y C), la cámara delantera cumple las especificaciones de calibración. Vaya al paso 25.
    • Si la parte superior de la cinta roja (A) no está entre las dos líneas verdes (B y C), es necesario ajustar la cámara delantera. Continúe con el siguiente paso para ajustar la cámara.
  26. Utilice una llave de ajuste del ángulo de inclinación para ajustar el ángulo de inclinación de la cámara de forma que la parte superior de la cinta roja quede entre las 2 líneas verdes.
    Informational PurposesAn informational icon, calling your attention
    Nota

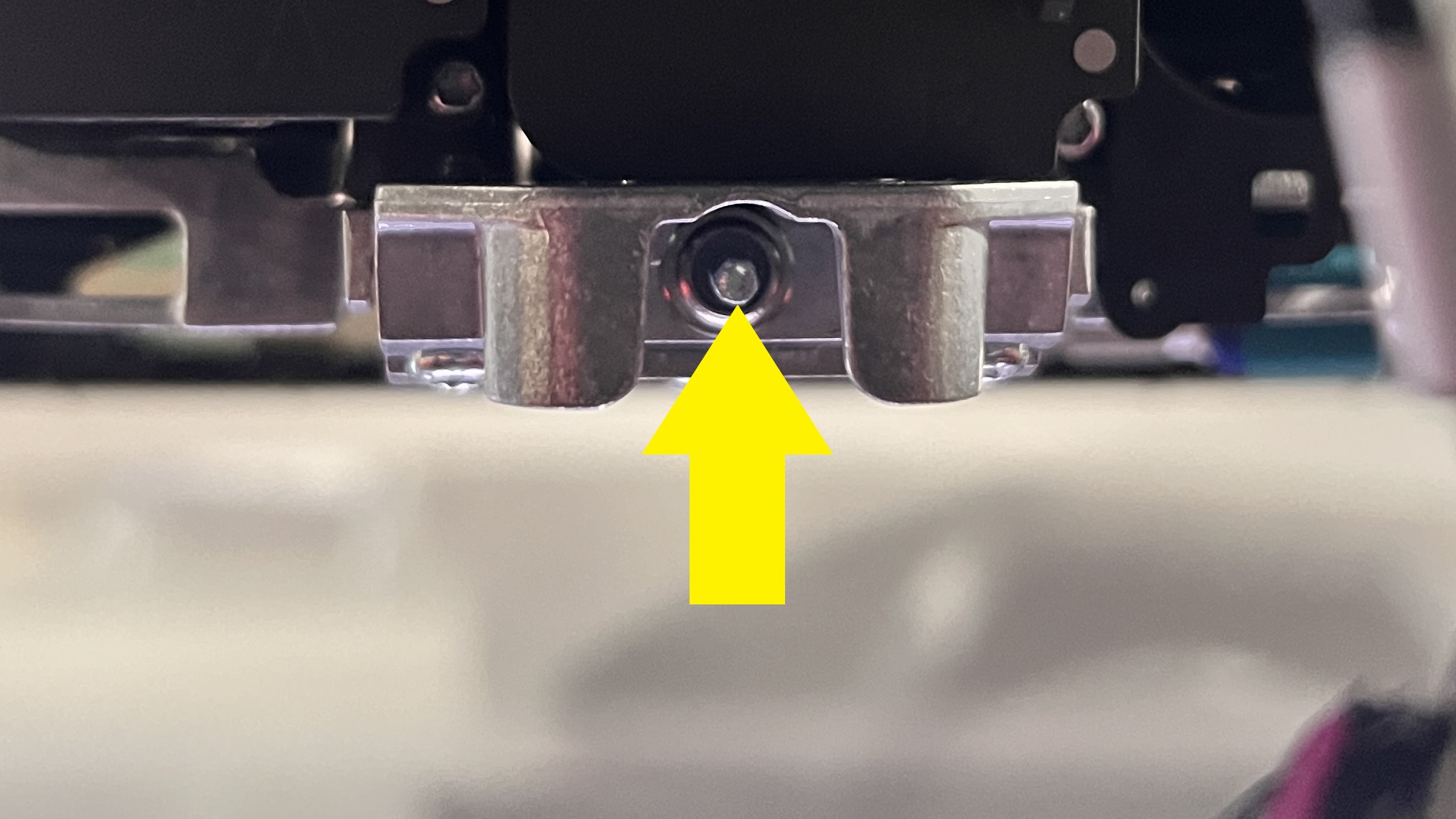

    Al girar la llave en el sentido de las agujas del reloj la cámara se inclina hacia arriba y, en sentido contrario la cámara se inclina hacia abajo. 1 giro completo de la llave puede ajustar el paso de 0,5 a 1,5 grados.
  27. Revise las imágenes principal y gran angular.
  28. Quite el objetivo de delante del vehículo.
  29. Instale la cubierta del espejo retrovisor. Consulte Rearview Mirror - Beauty Cover (Remove and Install).
  30. Monte el espejo retrovisor. Consulte Rearview Mirror - Rear View Miror (Remove and Install).
  31. Salga del Modo de servicio. Consulte Modo de servicio.
  32. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
