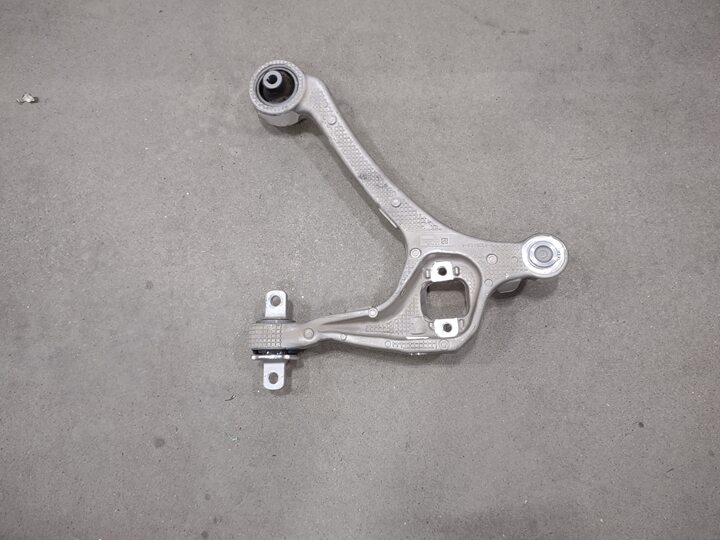

Arm - Lower - Front - LH (Long Range) (Remove and Install)

Código de corrección NEW NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte (FRT)Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos.
  • 2025-10-06: Update torque for end link to lower arm fastener to 275 Nm.
  • 2025-06-18: Released new procedure.

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Eleve y apoye el vehículo. Consulta Elevación del vehículo - Elevador de 2 columnas.
  3. Remove the LH front wheel cover. See Cover - Wheel (Long Range) (Remove and Install).
  4. Remove the LH front wheel. See Conjunto de rueda (Desinstalación e instalación).
  5. Remove the front aero shield. See Aeroshield - Front (Remove and Install).
  6. Remove the bolts (x3) that attach the LH lower control arm shield to the vehicle, and then remove the shield from the vehicle.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  7. Remove the bolts (x2) that attach the LH front air spring module to the lower control arm.
    140 Nm (103.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Be prepared for some spring load to release from the bushings.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm
  8. Remove and discard the nut that attaches the LH front end link to the lower arm, and then remove the end link from the lower control arm.
    275 Nm (202.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Counter hold the stud while removing the nut.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm

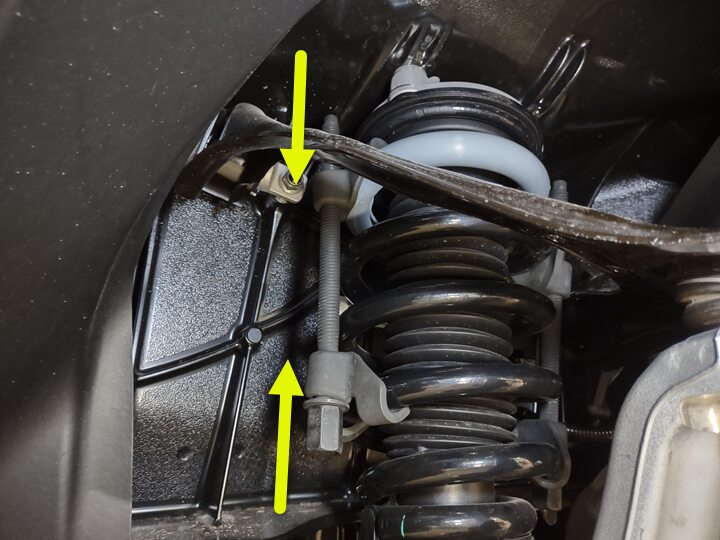

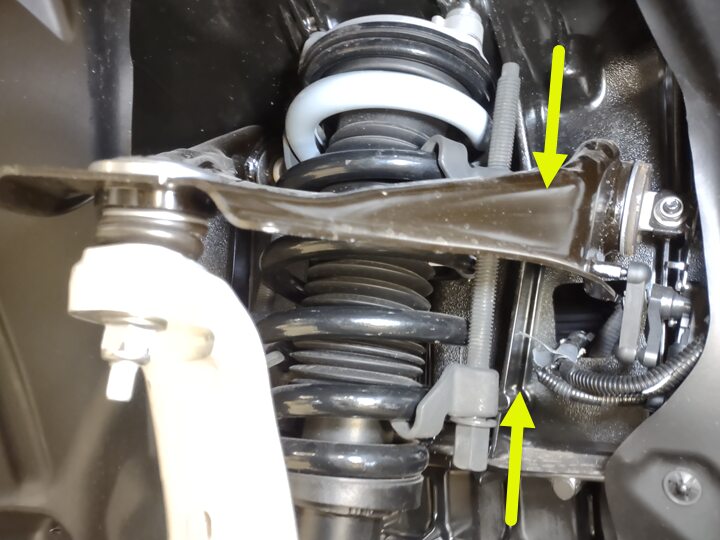

  9. Compress the coil spring.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Wear appropriate PPE while performing this step.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2x clamps, Compress spring to remove preload.
  10. Remove and discard the nut that attaches the LH front lower arm to the knuckle, and then remove the lower control arm from the knuckle.
    190 Nm (140.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 24 mm
  11. Remove and discard the smaller bolts (x2) that attach the LH front lower control arm to the subframe.
    175 Nm (129.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm
  12. Remove and discard the larger bolt that attaches the LH front lower control arm to the subframe, and then remove the lower control arm from the vehicle.
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 24 mm

Instalar

  1. Position the LH front lower control arm to the subframe, and then install a new larger bolt that attaches the control arm to the subframe.
    300 Nm (221.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 24 mm
  2. Install new smaller bolts (x2) that attach the control arm to the subframe.
    175 Nm (129.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm
  3. Position the LH front lower arm to the knuckle, and then install a new nut that attaches the lower control arm to the knuckle.
    190 Nm (140.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 24 mm
  4. Decompress and remove the coil spring compressor.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Release each clamp evenly at the same time.
  5. Position the LH front end link to the lower arm, and then install a new the nut that attaches the end link to the lower control arm.
    275 Nm (202.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Counter hold the stud while installing the nut.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm
  6. Install the bolts (x2) that attach the LH front air spring module to the lower control arm.
    140 Nm (103.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 21 mm
  7. Position the LH lower control arm shield to the vehicle, and then install the bolts (x3) that attach the shield to the vehicle.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  8. Install front aero shield. See Aeroshield - Front (Remove and Install).
  9. Install the LH front wheel. See Conjunto de rueda (Desinstalación e instalación).
  10. Install the LH front wheel cover. See Cover - Wheel (Long Range) (Remove and Install).
  11. Retire el vehículo del elevador. Consulta Elevación del vehículo - Elevador de 2 columnas.
  12. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
