Trim - A-Pillar - Upper - LH (Remove and Install)

Código de corrección 1518006151 1518006152 1518006161 1518006162 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-07-03: Se han eliminado pasos para la aleta del panel de instrumentos, se han añadido notas aclarativas e imágenes.
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Abra la puerta delantera izquierda y baje la ventanilla.
  2. Retire el guarnecido del cabezal delantero. Consulte Trim - Header - Front (Remove and Install).
  3. Desmonte el guarnecido central izquierdo del pilar A. Consulte Trim - A-Pillar - Mid - LH (Remove and Install).

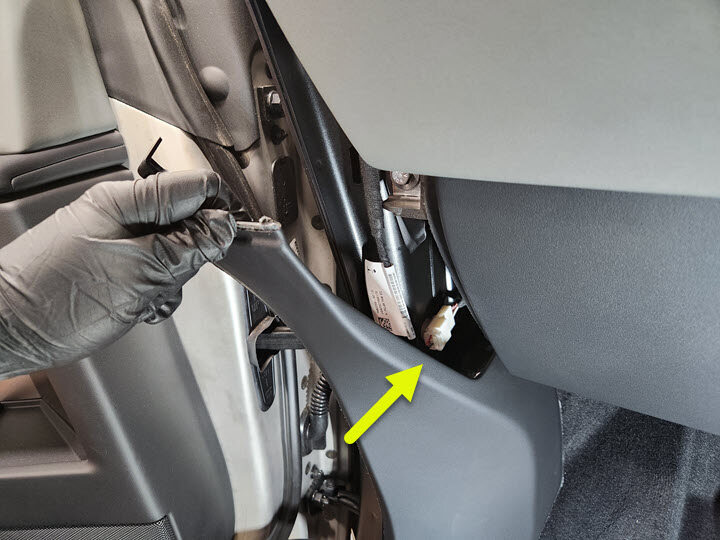

  4. Desenchufe el conector eléctrico del pilar A superior izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte el pilar A inferior si es necesario.
  5. Coloque cinta protectora a la zona de la almohadilla superior que rodea el guarnecido superior del pilar A para evitar daños.
  6. Suelte los clips de sujeción (8 uds.) y el clip de correa que sujetan el guarnecido del pilar A superior izquierdo al pilar A, desenchufe el conector eléctrico y suelte el clip del mazo de cables. A continuación, retire el perno que fija la correa al pilar A.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione las pestañas a cada lado del clip de correa para soltarlo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

Instalar

  1. Coloque el guarnecido del pilar A superior izquierdo en el pilar A, instale el perno que fija la correa al pilar A, enchufe el conector eléctrico e instale el clip del mazo de cables. A continuación, fije los clips (8 uds.) que sujetan el guarnecido al vehículo.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que la correa esté correctamente orientada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Sustituya todos los clips que falten o que estén dañados.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  2. Retire la cinta de protección.
  3. Enchufe el conector eléctrico del pilar A superior izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Fije el guarnecido del pilar A inferior según sea necesario.
  4. Monte el guarnecido central del pilar A izquierdo. Consulte Trim - A-Pillar - Mid - LH (Remove and Install).
  5. Instale el guarnecido del cabezal delantero. Consulte Trim - Header - Front (Remove and Install).
  6. Suba la ventanilla delantera izquierda y cierre la puerta delantera izquierda.
