Carte Micro SD de la passerelle – unité de commande multimédia (retrait et remplacement)

  • 2023-05-23 : Mise à jour de l'étape de retrait 4 pour qu’elle indique : « Détruisez et jetez la carte Micro SD après le retrait. »

FRT No : 21063002

Informational PurposesAn informational icon, calling your attention
Remarque
Cette procédure remplace la carte Micro SD qui stocke les informations de navigation pour les unités de commande multimédia basées sur Tegra. Pour remplacer la carte SD qui contient la configuration et les données de la passerelle, reportez-vous à Carte mémoire SD de la passerelle – unité de commande multimédia (Retirer et remplacer).
Informational PurposesAn informational icon, calling your attention
Remarque
Des cartes régionales sont maintenant prétéléchargées sur les cartes Micro SD. Il n’est plus nécessaire de télécharger des cartes sur l’unité de commande multimédia.
Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Les unités de commande multimédia basées sur Atom utilisent une carte Micro SD pour stocker la configuration et les données de la passerelle. Assurez-vous d'utiliser la bonne carte pour le bon modèle d’unité de commande multimédia afin d’éviter l'échec de la mise à jour du micrologiciel et d'autres erreurs.
Informational PurposesAn informational icon, calling your attention
Remarque
Consultez ces articles au sujet de Toolbox pour plus de renseignements :
  • Numéros de pièce et application des cartes mémoires SD – No 6244300
  • Révisions des unités de commande multimédia et configuration des cartes mémoires SD – No 26277
  • Extraction de la carte Micro SD – No 5839100

Dépose

  1. Effectuez la procédure pour retirer l'unité de commande multimédia du tableau de bord, mais ne débranchez aucun câble ou faisceau électrique de l'unité de commande multimédia (voir la procédure).

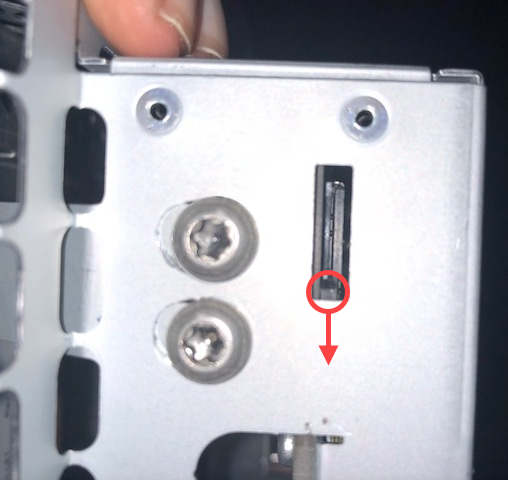

  2. En travaillant à partir du côté droit supérieur de l'unité de commande multimédia, utilisez un tournevis de précision ou une sonde en plastique pour appuyer doucement sur la languette de libération de la carte Micro SD vers le bas du support afin d'éjecter la carte Micro SD.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Prenez soin de ne pas endommager le ou les composants.
  3. À l'aide d'une pince à épiler, retirez délicatement la carte Micro SD de l'unité de commande multimédia.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous laissez tomber accidentellement la carte Micro SD dans le cadre de l'unité de commande multimédia, retirez complètement l'unité de commande multimédia du véhicule et secouez-la doucement en orientant la fente de carte Micro SD vers le bas jusqu'à ce que la carte Micro SD sorte par l'ouverture pratiquée dans le cadre. Si vous ne réussissez pas à récupérer la carte Micro SD, vous devrez ouvrir l'unité de commande multimédia pour en retirer la carte Micro SD.
  4. Détruisez et jetez la carte Micro SD après le retrait.

Installation

  1. À l'aide d'une pince à épiler, insérez la carte Micro SD neuve dans la fente en orientant les broches face à l'écran tactile.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous laissez tomber accidentellement la carte Micro SD dans le cadre de l'unité de commande multimédia, retirez complètement l'unité de commande multimédia du véhicule et secouez-la doucement en orientant la fente de carte Micro SD vers le bas jusqu'à ce que la carte Micro SD sorte par l'ouverture pratiquée dans le cadre. Si vous ne réussissez pas à récupérer la carte Micro SD, vous devrez ouvrir l'unité de commande multimédia pour en retirer la carte Micro SD.
  2. À l'aide d'un tournevis de précision ou d'une sonde en plastique, poussez la carte Micro SD complètement dans le support jusqu'à ce qu'elle s'enclenche.
  3. Installez l'unité de commande multimédia (voir la procédure).
