Faisceau – carrosserie (retrait et remplacement) (conduite à gauche)

Ouvrez la porte avant côté gauche.

Réglez la suspension pneumatique en « mode Cric »

Remarque

À l’aide de l’écran tactile de l’UCP > Contrôles > Suspension > Mode Cric

Placez le véhicule en « mode Remorquage »

Remarque

Dans Contrôles > Entretien

Ouvrez toutes les portes et le hayon

Remarque

À l’aide de l’écran tactile de l’UCP > Contrôles > Coffre, écran tactile > Contrôles > Portes avant

Ouvrez la boîte à gants

Remarque

Relâchez le bouton sur le côté droit du boîtier de l’UCP

Avancez le siège avant gauche

Retirez les fixations arrières du siège avant gauche

Remarque

2x boulons de correction, T45P, 34 Nm, Jetez après le retrait, Utilisez un outil à induction thermique sans torche pour faciliter le retrait des boulons si nécessaire

Reculez le siège avant côté gauche

Retirez les fixations avant du siège avant gauche

Remarque

2x boulons de correction, T45P, 34 Nm, Jetez après le retrait, Utilisez un outil à induction thermique sans torche pour faciliter le retrait des boulons si nécessaire

Avancez le siège avant droit

Retirez les fixations arrière du siège avant droit

Remarque

2x boulons, T45+, 34 Nm, Jetez après le retrait, Utilisez un outil à induction thermique sans torche pour faciliter le retrait des boulons

Reculez le siège avant côté droit.

Retirez les fixations avant du siège droit avant

Remarque

2x boulons, T45, 34 Nm, Jetez après le retrait, Utilisez un outil à induction thermique sans torche pour faciliter le retrait des boulons

Rabattez le siège droit de la troisième rangée

Remarque

Appuyez sur le bouton située sur l’ensemble de dossier de siège droit de la troisième rangée près de l’appuie-tête, puis rabattez le dossier de siège à plat vers l’avant du véhicule

Rabattez le siège gauche de la troisième rangée

Remarque

Appuyez sur le bouton située sur l’ensemble de dossier de siège gauche de la troisième rangée près de l’appuie-tête, puis rabattez le dossier de siège à plat vers l’avant du véhicule

Retirez le plancher de chargement arrière

Retirez le panneau de coffre

Retirez le tapis du plancher du coffre

Relevez les sièges de la 3e rangée

Ouvrez le capot.

Remarque

Par le biais de l’affichage central > Contrôles > Coffre avant

Éteignez le véhicule

Remarque

Par le biais de l’affichage central Contrôles > Sécurité > Éteindre

Retirez les tabliers sous le capot.

Remarque

4x tabliers, les tabliers gauches et droits ont une attache chacun

Retirez le tapis du coffre avant

Remarque

2x connecteurs

Retirez l’unité de rangement sous le capot.

Remarque

10x boulons, 10 mm, 4 Nm, 10x boulons, 10 mm, 7 Nm

Retirez le filtre HEPA

Remarque

Soulevez par le bas et tirez pour sortir.

Débranchez la borne négative 12 V et la boucle de premier intervenant

Remarque

1x écrou, 10 mm, 5 Nm, 1x connecteur, Attendez au moins 2 minutes avant de déconnecter les modules ou les composants HT

Débranchez le faisceau du siège avant gauche

Remarque

1x connecteur，1 attache

Retirez le siège avant gauche du véhicule

Remarque

De l’aide est recommandée, Avertissement : N’endommagez pas d’autres composants

Débranchez le faisceau du siège avant droit

Remarque

1x connecteur, 1x attache

Retirez le siège avant droit du véhicule.

Remarque

De l’aide est recommandée, Avertissement : N’endommagez pas d’autres composants

Débranchez les connecteurs électriques de siège de la 3e rangée

Remarque

2x connecteurs

Déconnectez le coussin de siège de la troisième rangée

Remarque

5x connecteurs

Soulevez le coussin de siège de la 3e rangée

Remarque

3x attaches

Retirez les boulons avant des sièges de la 3e rangée

Remarque

4x boulons, T45, 34 Nm, jetez les boulons de correction

Retirez les boulons arrière des sièges de la 3e rangée

Remarque

4x boulons, T45, 34 Nm, jetez les boulons de correction

Retirez le siège de 3e rangée du véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Retirez le tapis de plancher de la 3e rangée

Remarque

Tirez doucement vers le haut

Appliquez du ruban adhésif sur la garniture de piste gauche pour éviter tout dommage

Retirez la garniture latérale du seuil du coffre gauche.

Remarque

4x attaches, Remplacez les attaches endommagées

Retirez la vis qui fixe la garniture centrale du montant C gauche

Remarque

1x vis, T20, 2 Nm

Libérez les attaches qui fixent la garniture centrale du montant C gauche et retirez-la

Remarque

9x attaches

Retirez les fixations qui fixent le panneau de garniture supérieure du montant C gauche

Remarque

1x boulon de correction, T25, 3 Nm, 3x vis, T20, 2 Nm

Dégagez les pinces et retirez le panneau de garniture supérieure du montant C gauche.

Remarque

6x attaches, 2 attaches le long du bord avant et 4 attaches le long du bord supérieur

Retirez les vis qui fixent le panneau inférieur du montant C au support gauche de la plage arrière

Remarque

2x vis, T20, 2 Nm

Retirez la plaque de bienvenue arrière gauche

Remarque

8x attaches

Retirez la vis avant qui fixe le montant C inférieur gauche

Remarque

1x vis, T25, 2,5 Nm, Jetez le boulon de correction

Libérez les attaches qui fixent le panneau inférieur du montant C gauche le long de bord avant et retirez le panneau

Remarque

9x attaches, 1x aimant

Retirez la garniture du seuil de la porte arrière gauche

Remarque

1x boulon, T25, 2x attaches, 2,5 Nm Jetez le boulon après le retrait

Relâchez le joint de la porte avant gauche du seuil de porte inférieur

Retirez le seuil inférieur de la porte avant gauche

Remarque

8x attaches, 3x repères

Retirez le couvercle latéral gauche du tableau de bord

Remarque

5x attaches

Retirez la garniture inférieure du montant A gauche

Remarque

1x boulon, T25, 5 Nm, 4x attaches

Retirez l'enjoliveur de pare-soleil côté gauche.

Remarque

6x attaches, 5x languettes, Libérez les attaches, puis faites glisser le boîtier vers l’avant du véhicule

Retirez les boulons fixant le montant A supérieur côté gauche à la carrosserie.

Remarque

2x boulons, 10 mm, 5 Nm, 1x vis, T20, 2,5 Nm, 1x écrou à frein élastique, 13 mm, 5 Nm,

Retirez le montant A supérieur côté gauche du véhicule

Remarque

1 connecteur, 2 repères, 6 pinces. Relâchez les pinces et faites tourner le montant vers l’intérieur pour accéder au connecteur. Libérez les repères vers le haut pour les sortir du sous-ensemble de tableau de bord.

Retirez les boulons qui fixent le montant B inférieur gauche

Remarque

7x attaches, 2x boulons, T25, 3 Nm

Désengagez la partie supérieure du montant B inférieur gauche vers le montant B supérieur gauche.

Remarque

5x attache

Retirez les boulons fixant le montant B supérieur gauche

Remarque

2x boulons, T25, 3 Nm, 3x attaches

Désengagez la partie supérieure gauche du montant B à partir de la carrosserie.

Remarque

3x attaches, 2x aimants

Débranchez le commutateur et le capteur de température du montant B gauche

Remarque

2x connecteurs noirs

Écartez la partie supérieure gauche du montant B.

Tirez vers l'arrière le joint inférieur de l'applique du montant B gauche et retirez les vis de fixation de l'applique du montant B gauche

Remarque

2x boulons, T24, 3 Nm

Relâchez l'attache qui fixe l'applique du montant B gauche à la carrosserie

Remarque

1x attache de retenue. L'attache se trouve à environ 80 mm sous l'ouverture de l'objectif de la caméra. Faites glisser l'outil en plastique derrière le joint de l'applique gauche et tournez-le pour relâcher l'attache

Relâchez l'applique de montant B gauche à la carrosserie

Remarque

Tirez l'applique vers le bas pour dégager la languette supérieure et éloignez l'applique de la carrosserie. Soyez prudent car le faisceau de la caméra n'a pas beaucoup de jeu

Débranchez le connecteurs de la caméra du montant B gauche

Remarque

1x connecteur, Tenez l'applique du montant B gauche loin de la carrosserie pour mieux accéder au connecteur de la caméra

Retirez l'applique de montant B gauche du véhicule

Remarque

Dégagez le joint de l'applique du montant B en l'éloignant de l'applique, Commencez par le côté supérieur et progressez autour jusqu'à ce que le joint soit retiré, N’endommagez pas le joint

Appliquez du ruban sur le rail de roulement droit pour éviter tout dommage

Retirez la garniture latérale du seuil du coffre droit.

Remarque

4x attaches, Remplacez les attaches endommagées

Retirez la vis qui fixe la garniture centrale du montant C droit

Remarque

1x vis, T20, 2 Nm

Libérez les attaches qui fixent la garniture centrale du montant C droit et retirez-la

Remarque

9x attaches

Retirez les fixations qui fixent le panneau de garniture supérieure du montant C droit

Remarque

1x vis, T25, 3 Nm, 3x vis, T20, 2 Nm. Mettez la fixation T25 au rebut après le retrait

Dégagez les attaches et retirez le panneau de garniture supérieure du montant C droit

Remarque

6x pinces

Retirez les fixations qui fixent le panneau inférieur du montant C au support droit de la plage arrière

Remarque

2x vis, T20, 2 Nm

Retirez la plaque de bienvenue arrière droite

Remarque

8x attaches

Retirez la vis avant qui fixe le montant C inférieur droit

Remarque

1x vis, T25, 2,5 Nm

Libérez les attaches qui fixent le panneau inférieur du montant C droit le long de bord avant et retirez le panneau

Remarque

9x attaches, 1x aimant

Retirez la garniture du seuil de la porte arrière droite

Remarque

1x boulon de correction, T25, 2,5 Nm, 2x attaches

Retirez le panneau de garniture du seuil de porte avant droite

Remarque

8x attaches, 3x repères

Retirez le couvercle latéral droit du tableau de bord

Remarque

5x attaches

Relâchez le joint de la porte avant droite du seuil de porte inférieur

Retirez la garniture inférieure du montant A de droite

Remarque

1x boulon, T25, 5 Nm, 4x attaches

Retirez l'enjoliveur du pare-soleil côté droit.

Remarque

6x attaches, 5x languettes, Libérez les attaches, puis faites glisser le boîtier vers l’avant du véhicule

Retirez les boulons fixant la partie supérieure côté droit du montant A à la carrosserie.

Remarque

2x boulons, 10 mm, 5 Nm, 1x vis, T20, 2,5 Nm, 1x écrou à frein élastique, 13 mm, 5 Nm,

Retirez le montant A supérieur côté droit du véhicule.

Remarque

1 connecteur, 2 repères. Faites tourner le montant vers l’intérieur pour accéder au connecteur. Libérez les repères vers le haut hors du sous-ensemble de bloc d'instruments.

Retirez les boulons qui fixent le montant B inférieur droit

Remarque

2x boulons, T25, 3 Nm, 7x attaches

Désengagez la partie supérieure du montant B inférieur droit vers le montant B supérieur droit.

Remarque

5x attache

Retirez les boulons fixant le montant B supérieur droit

Remarque

2x boulons, T25, 3 Nm, 3x attaches

Détachez le montant B supérieur droit de la carrosserie

Remarque

4x attaches, 1x aimant

Débranchez le commutateur et le capteur de température du montant B droit

Remarque

2x connecteurs noirs

Écartez le montant B supérieur droit

Tirez vers l'arrière le joint inférieur du côté droit et retirez les vis qui fixent l'applique droit

Remarque

2x boulons, T25, 3 Nm

Libérez l'attache qui fixe l'applique du montant B droit à la carrosserie

Remarque

1x attache de retenue. L'attache se trouve à environ 80 mm sous l'ouverture de l'objectif de la caméra. Faites glisser l'outil en plastique derrière le joint de l'applique droite et tournez-le pour libérer l'attache

Détachez l'applique du montant B droit de la carrosserie

Remarque

1x languette, Tirez l'applique vers le bas pour dégager la languette supérieure et éloignez l'applique de la carrosserie, Soyez prudent, car le faisceau de la caméra n'a pas beaucoup de jeu

Tenez l’applique droit loin de la carrosserie et débranchez avec précaution le connecteur du faisceau de la caméra

Remarque

1x connecteur

Retirez l'applique de montant B gauche du véhicule

Remarque

Dégagez le joint de l'applique du montant B en l'éloignant de l'applique, Commencez par le côté supérieur et progressez autour jusqu'à ce que le joint soit retiré, N’endommagez pas le joint

Retirez le petit compartiment du tableau de bord

Remarque

2x attaches

Ouvrez le porte-gobelet arrière

Éjectez le panneau de garniture de la sortie d’air arrière

Remarque

4x attaches

Débranchez les ports USB du panneau de garniture

Remarque

2x connecteurs

Retirez le panneau de garniture du porte-gobelet arrière

Remarque

Glissez vers le haut pour le retirer

Fermez le porte-gobelet arrière

Libérez le panneau de garniture arrière de la console centrale

Remarque

8x attaches

Débranchez les faisceaux électriques du module à l’arrière du panneau de garniture

Remarque

6x connecteurs

Libérez le panneau de garniture latéral droit de la console centrale

Remarque

13x attaches

Libérez le panneau de garniture latéral gauche de la console centrale

Remarque

13x attaches

Retirez la rallonge de fermeture gauche de la console centrale

Remarque

6x pinces

Retirez la rallonge de fermeture droite de la console centrale

Remarque

6x pinces

Retirez les séparateurs du porte-gobelet avant, puis retirez le tapis en caoutchouc à la base de la console

Débranchez le faisceau de la console centrale

Remarque

6x connecteurs

Retirez les boulons qui fixent l’ensemble de console centrale

Remarque

1x vis, T20, 2 Nm, 6x boulons, 10 mm, 5 Nm

Retirez la console centrale du véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Retirez les recouvrements de la garniture intérieure gauche du rehausseur de siège

Remarque

2x attaches. Retirez d'abord le revêtement intérieur externe puis le revêtement intérieur interne.

Retirez les recouvrements intérieurs de la garniture du rehausseur de siège droit

Remarque

2x attaches. Retirez d'abord le revêtement intérieur externe puis le revêtement intérieur interne.

Retirez le faisceau du siège du rehausseur intérieur du siège sur les côtés gauche et droit

Remarque

2x attaches

Retirez les fixations du rehausseur de siège intérieur

Remarque

4x fixations, 14 mm, 33 Nm. Jetez après le retrait

Retirez le rehausseur de siège intérieur

Remarque

Repliez le tapis pour faciliter le retrait du rehausseur de siège intérieur

Retirez le rehausseur de siège extérieur gauche

Remarque

2x boulons, T45, 34 Nm

Retirez le rehausseur de siège extérieur droit

Remarque

2x boulons, T45, 34 Nm

Reculez complètement les sièges 40

Reculez complètement les sièges 60

Retirez le panneau de plancher 2 de la 2e rangée

Remarque

4x pinces. De l’aide est recommandée. Inclinez le bord avant vers le haut et retirez la planche à la verticale. Prenez les précautions nécessaires pour éviter d’endommager l’arrière de la console lors de la dépose.

Retirez le plancher avant de la 2e rangée

Remarque

3x attaches

Retirez le panneau d’isolation coulissant à l’avant de la banquette centrale

Remarque

4x plaque d’isolation coulissante, 4x attaches, Il faut décoller l'autocollant pour libérer l’attache.

Retirez le panneau de l’espace pour les jambes du conducteur

Remarque

2x attaches,1x connecteur

Retirez le recouvrement de l’espace pour les jambes du côté passager

Remarque

2x attaches, 1x connecteur

Retirez le tapis principal avant

Remarque

4x attaches

Retirez le support de plancher en mousse

Remarque

2x attaches de ventilateur, 2x attaches à garniture

Retirez de l’ensemble de CVC avant le conduit de sortie de la console

Retirez les conduits de pieds de la 2e rangée

Retirez la vis fixant le côté gauche du coussin supérieur au support du tableau de bord

Remarque

1x vis, T20, 1,2 Nm

Retirez la garniture du tableau de bord inférieure gauche

Remarque

9x attaches

Retirez le couvercle de l'habitacle inférieur de la zone du tableau de bord du véhicule

Remarque

4x attaches

Retirez les vis fixant le coussin supérieur à l’habitacle

Remarque

2x vis, T20, 1,2 Nm

Relâchez les attaches qui fixent le cache-espace de la colonne de direction au boîtier du groupe d’instruments.

Remarque

2x attaches

Retirez la vis fixant le côté droit du coussin supérieur au support du tableau de bord

Remarque

1x vis, T25, 1,2 Nm

Retirez la garniture inférieure droite du tableau de bord

Remarque

13x attaches

Retirez l’ensemble de boîte à gants

Remarque

6x vis, T20, 2,3 Nm, 3x connecteurs

Recouvrez la bande d'aluminium sur le coussin supérieur et le boîtier de l’unité de commande multimédia avec du ruban adhésif pour la protéger

Libérez le coussinet supérieur du véhicule

Remarque

On recommande de soulever les bords avec une cale gonflable pour diminuer le risque de plier le coussin supérieur, Placez la cale gonflable au-dessus de la sortie de l’évent sur le côté gauche et droit de l'écran tactile

Retirez le boîtier du groupe d'instruments du support de tableau de bord

Remarque

4x vis, T20, 2,3 Nm

Retirez les vis fixant l’enjolivure de tableau de bord gauche avec un évent au support du tableau de bord

Remarque

2x vis, T20, 2,3 Nm

Relâchez les attaches qui fixent l‘enjolivure de tableau de bord gauche avec un évent au support du tableau de bord et retirez-la du véhicule

Remarque

3x attaches

Retirez les vis fixant l'ensemble d’enjolivure de tableau de bord droit au support du tableau de bord

Remarque

2x vis, T20, 2,3 Nm

Relâchez les attaches de l’enjolivure droite et retirez-la du véhicule

Remarque

6x pinces

Retirez les boulons de montage de l’UCP

Remarque

4x boulons, T25, 7 Nm, Notez les emplacements des rondelles, le cas échéant

Libérez la tresse de masse du haut de l’UCP

Remarque

1x connecteur

Inclinez l’UCP vers l’extérieur à partir du haut du support du tableau de bord pour accéder aux connecteurs

Remarque

Avertissement : Ne tirez pas sur les faisceaux, car cela peut endommager les connecteurs

Débranchez les connecteurs du faisceau de l’UCP et retirez-les du véhicule

Remarque

17x connecteurs, De l’aide est recommandée, Le nombre de connecteurs peut varier selon la configuration du véhicule et la révision du numéro de pièce de l'UCP, Commencez par débrancher l’interrupteur des feux de détresse et la commande de la boîte à gants

Retirez le coussin gonflable du volant

Remarque

2x vis, T-30, 3 Nm3x connecteurs

Déposez le volant

Remarque

1x boulon, 10 mm, 80 Nm, Marquez la cannelure pour l'orientation de l'installation

Retirez le module de colonne de direction

Remarque

1x connecteur

Retirez le support sous la zone de la colonne de direction

Remarque

2x vis, T20, 2 Nm

Retirez le boulon qui retient l'arbre inférieur à la colonne de direction

Remarque

1x boulon, 13 mm, 30 Nm,Tracez une marque pour indiquer la position de l'arbre inférieur par rapport à la colonne

Retirez la colonne de direction de la traverse

Remarque

2x, boulons, 13 mm, 30 Nm,2x écrous, 13 mm, 30 Nm,2x connexions

Débranchez le faisceau du siège 40

Remarque

2x connecteurs, Relâchez le support pour un meilleur accès

Débranchez le faisceau du siège 60.

Remarque

2x connecteurs, Relâchez le support pour un meilleur accès

Retirez le support gauche du faisceau

Remarque

2x attaches

Retirez le support droit du faisceau

Retirez les fixations qui retiennent le support de panneau de plancher extérieur gauche

Remarque

2x écrous, 10mm, 5 Nm

Relâchez les attaches du faisceau du support de panneau de plancher extérieur gauche et retirez-le du véhicule

Retirez les attaches qui fixent le support de panneau de plancher extérieur droit

Remarque

2x boulons, 10 mm, 5 Nm

Relâchez les attaches du faisceau du support de panneau de plancher extérieur droit et retirez-le du véhicule

Remarque

2x attaches de faisceau

Retirez le support du tapis avant de la 2e rangée du côté gauche

Remarque

Le bloc de mousse peut varier selon la configuration du véhicule et le niveau de production

Retirez le support du tapis avant de la 2e rangée du côté droit

Remarque

Le bloc de mousse peut varier selon la configuration du véhicule et le niveau de production

Retirez la canalisation CVC gauche entre le montant B inférieur et le montant C supérieur

Remarque

2x boulons, 10 mm, 5 Nm1x écrou, 10 mm, 5 Nm, Retirez toutes les sections de la canalisation entre le montant B et le montant C, 2 conduits en mousse et 2 coupleurs de conduits en plastique

Retirez la canalisation CVC droite entre le montant B inférieur et le montant C supérieur

Remarque

2x boulons, 10 mm, 5 Nm1x écrou, 10 mm, 5 Nm, Retirez toutes les sections de la canalisation entre le montant B et le montant C, 2 conduits en mousse et 2 coupleurs de conduits en plastique

Retirez les vis du côté gauche et droit qui fixent la garniture de toit au panneau de carrosserie supérieur

Remarque

2x vis, T20, 2 Nm, 34x attaches, Garniture de toit inférieure à partir du côté arrière

Débranchez le faisceau de câbles de garniture de toit.

Remarque

1x connecteur

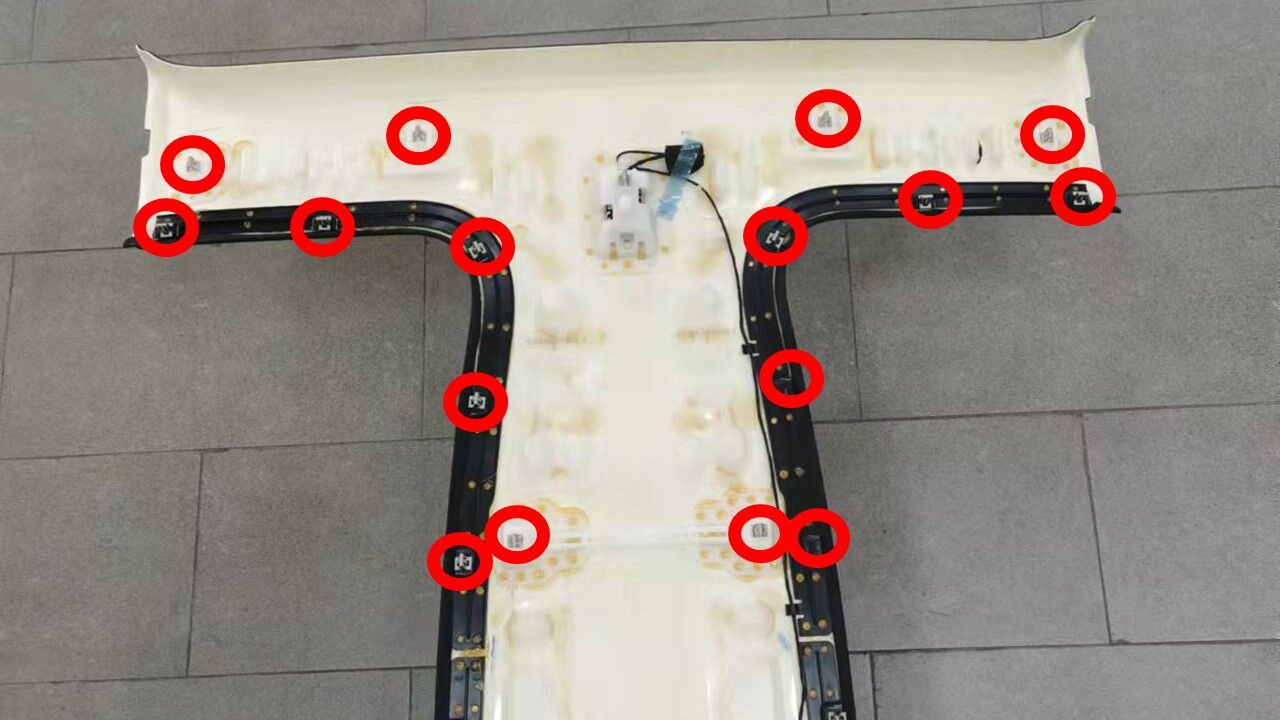

Retirez la garniture de toit du véhicule

Remarque

30x attaches,De l’aide est recommandée Retirez par le hayon

Retirez la garniture de seuil du coffre

Remarque

4x pinces. 2x boulons de correction, T25, 2,5 Nm. Mettez-le au rebut après le retrait

Retirez le support du plancher de chargement arrière

Remarque

4x attache-poussoir, 2x attache

Retirez le couvercle de l’évent du tapis latéral du coffre

Remarque

8x languettes

Relâchez les attaches qui fixent le panneau du tapis latéral de coffre arrière gauche au support

Remarque

5x attaches-poussoirs, Une des attaches est cachée entre le siège de la 3e rangée et le panneau de tapis latéral du coffre

Libérez le support de plancher de chargement du tapis latéral de coffre gauche

Remarque

3x languettes, 1x attache

Retirez le panneau du tapis latéral de coffre gauche

Remarque

2x connecteurs, Débranchez les connecteurs d’éclairage de coffre et de la prise 12V avant le retrait, Tirez le coin inférieur arrière du panneau du tapis latéral de coffre gauche vers l'extérieur et vers le bas pour retirer le panneau

Retirez le support de la zone centrale du montant C gauche du véhicule

Remarque

2x vis, T20, 2,5 Nm, 3x attaches-poussoirs, 2x attaches de bord, Libérez les attaches de bord fixant les câbles de déverrouillage du port de charge, Les six étapes suivantes s'appliquent aux véhicules dotés d’un système CVC arrière et peuvent être sautés lors de la configuration d’un véhicule à cinq places

Retirez du véhicule le support de plancher de chargement gauche

Remarque

3x attaches-poussoir

Retirez le boulon qui fixe le bord avant du support de garniture de coffre gauche

Remarque

1x boulon, T30, 2,5 Nm

Retirez les fixations qui retiennent le support de garniture de coffre gauche et retirez-le du véhicule

Remarque

2x boulons, T30, 2,5 Nm, 1x attache-poussoir

Retirez le conduit de chargement

Remarque

Libérez des conduits en plastique du haut et du bas

Libérez le support de plancher de chargement du tapis latéral de coffre droit

Remarque

3x languettes, 1x attache

Relâchez les attaches qui fixent le panneau du tapis latéral de coffre arrière droit au support

Remarque

3x attaches-poussoirs, Une des attaches est cachée entre le siège de la 3e rangée et le panneau de tapis latéral du coffre

Tirez le coin inférieur arrière du panneau du tapis latéral de coffre droit vers l'extérieur et vers le bas pour retirer le panneau

Retirez les attaches qui fixent le support de plancher de chargement droit et retirez le support

Remarque

3x attaches-poussoir

Retirez le support de coffre droit

Remarque

2x boulons, T30, 7 Nm, 4x attaches-poussoirs

Retirez le renfort de la tour d’amortisseur gauche

Remarque

9x boulons, T40, 27 Nm

Retirez le support de passage de roue droit

Remarque

9x boulons, T40, 27 Nm

Poussez le véhicule et positionnez-le pour qu’il soit soulevé au moyen d’un pont élévateur, puis réinstallez les cales de roue

Remarque

De l'aide est recommandée, Assurez-vous que les portes sont loin des colonnes du pont élévateur avant de pousser vers l'avant.

Soulevez et soutenez le véhicule

Remarque

Réglez la suspension pneumatique en mode Cric, via Contrôles > Entretien > Mode Cric

Soulevez complètement le véhicule et abaissez-le sur les cales

Remarque

Placez le véhicule à une hauteur de travail confortable. Assurez-vous que les verrous émettent un clic, sur les deux côtés, avant d’abaisser le véhicule, sinon ce dernier pourrait basculer sur le côté

Retirez la plaque de cisaillement gauche

Remarque

3 vis, T25, 6 Nm, 1 boulon, 10 mm, 4 Nm, 2 attaches-poussoirs, 1 écrou en nylon, 15 mm, 35 Nm, Jetez l'écrou en nylon après le retrait

Retirez la plaque de cisaillement droite

Remarque

3 vis, T25, 6 Nm, 1 boulon, 10 mm, 4 Nm, 2 attaches-poussoirs, 1 écrou en nylon, 15 mm, 35 Nm, Jetez l'écrou en nylon après le retrait

Retirez le panneau de protection aérodynamique central

Remarque

20x boulons, 10 mm, 4 Nm, 2x attaches-poussoirs

Retirez le bouclier contre les extrusions avant.

Remarque

2x boulons, T30, 16 Nm

Retirez les couvercles de ski latéral gauche

Remarque

14x attaches, 3x couvercles

Retirez les couvercles de ski latéral droit

Remarque

14x attaches-poussoirs, 3x couvercles

Desserrez les quatre boulons centraux fixant la batterie HT

Remarque

4x boulons de correction, E10, 38 Nm. Jetez-les après le retrait

Retirez les quatre boulons centraux de la batterie HT à l’aide d’une perceuse à batterie

Remarque

4x boulons de correction, E10, 38 Nm. Jetez-les après le retrait

Positionnez la table de batterie sous le véhicule

Abaissez le véhicule sur la table

Remarque

Une assistance est recommandée. Alignez la table par rapport au véhicule et relevez les roulettes pour mettre la table à niveau si nécessaire

Desserrez les huit boulons extérieurs restants qui fixent la batterie HT

Remarque

8x boulons de correction, E12, 38 Nm. Jetez-les après le retrait

Retirez les huit boulons extérieurs restants qui fixent la batterie HT à l’aide d’une perceuse à batterie

Remarque

8x boulons de correction, E12, 38 Nm. Jetez-les après le retrait

Desserrez les quatre boulons avant de la batterie HT

Remarque

4x boulons de correction, 13mm, 30 Nm. Jetez-les après le retrait

Retirez les quatre boulons avant de la batterie HT à l’aide d’une perceuse à batterie

Remarque

4x boulons de correction, 13mm, 30 Nm. Jetez-les après le retrait

Desserrez les boulons de 21 mm qui fixent l'avant de la batterie HT

Remarque

2x boulons, 21 mm, 115 Nm. Jetez-les après le retrait

Retirez et jetez les boulons de 21 mm qui fixent l'avant de la batterie HT

Remarque

2x boulons, 21 mm, 115 Nm. Jetez-les après le retrait

Desserrez les boulons du bas de caisse gauche

Remarque

8x boulons de correction, 13 mm, 55 Nm. Jetez-les après le retrait

Retirez les boulons du bas de caisse gauche à l’aide d’une perceuse à batterie.

Remarque

8x boulons de correction, 13 mm, 55 Nm. Jetez-les après le retrait

Desserrez les boulons du bas de caisse droit

Remarque

8x boulons de correction, 13 mm, 55 Nm. Jetez-les après le retrait

Retirez les boulons du bas de caisse droit avec une perceuse à batterie

Remarque

8x boulons de correction, 13 mm, 55 Nm. Jetez-les après le retrait

Levez le véhicule de la batterie haute tension

Éloignez la batterie du véhicule

Retirez tous les objets des poches et assurez-vous de ne pas porter d’objets métalliques

Inspectez les gants isolants contre la haute tension (HT)

Remarque

Vérifiez si les gants présentent un quelconque dommage avant de les utiliser, Consultez le document d’entretien TN-15-92-003 R1 pour des informations sur l’inspection des gants isolants contre la haute tension. https://service.teslamotors.com/protected-doc/ServiceBulletins/External/TN/TN-15-92-003_High_Voltage_Awareness_Care_Points_R1.pdf

Enfilez des gants isolants HT et des couvre-gants en cuir

Vérifiez qu'il n'y a pas de haute tension au raccord rapide HT

Remarque

Assurez-vous de porter un EPI (gants HT, lunettes de sécurité) lorsque vous travaillez sur un composant haute tension, mesurez B+ à la terre, B- à la terre, B+ à B-, si la tension est supérieure à 10 V, les contacteurs du bloc-batterie ne sont pas ouverts ou soudés, arrêtez de travailler et contactez le Service d’ingénierie

Installez les couvercles des raccords rapides HT et BT

Remarque

2x couvercles, Si les couvercles ne sont pas disponibles, utilisez du ruban de masquage pour protéger les raccords rapides contre les débris

Retirez du support de connecteur logique BT de la batterie HT les boulons et les attaches de câbles HT de l’unité d’entraînement arrière

Remarque

2x boulons, 10 mm, 5 Nm, 2x attaches de faisceau

Libérez du support le couvercle du connecteur logique BT de la batterie HT

Remarque

6x attaches, 1x attache de faisceau

Retirez du support les connecteurs logiques BT de la batterie HT

Remarque

2x connecteurs, Assurez-vous de vous souvenir de l’emplacement des connecteurs

Poussez le faisceau logique à travers la carrosserie, jusqu’à la zone des sièges arrière

Débranchez le faisceau de cadre auxiliaire à l'arrière gauche du véhicule

Remarque

3x connecteurs

Débranchez le connecteur du faisceau d'assistance au stationnement arrière ainsi que le connecteur Bluetooth à basse consommation (BLE) arrière

Remarque

2x connecteurs

Débranchez le connecteur logique 12 V du chargeur.

Remarque

1x connecteur

Libérez le faisceau de carrosserie du soubassement arrière

Remarque

4x attaches, 1x connecteur

Poussez le passe-câble en caoutchouc dans le véhicule

Remarque

Poussez le faisceau dans le véhicule à partir du bas du véhicule

Abaissez le véhicule jusqu’à ce que les pneus touchent le sol

Libérez le connecteur du boîtier de CVC, puis débranchez le connecteur de CVC

Remarque

1x connecteur noir

Débranchez le faisceau de l'ensemble de CVC

Remarque

3x connecteurs, 3x attaches

Débranchez le connecteur du réchauffeur à CTP

Remarque

1x connecteur noir

Retirez la borne positive 12 V du boîtier à fusibles de l’habitacle

Remarque

1x écrou, 10mm, 5 Nm

Débranchez tous les connecteurs électriques du boîtier à fusibles de l’habitacle

Remarque

10x connecteurs

Retirez du véhicule le boîtier à fusibles de l’habitacle.

Déconnectez le capteur de freinage et la pédale d'accélérateur

Remarque

1x connecteur blanc 1x connecteur noir

Relâchez les attaches du faisceau de la carrosserie

Remarque

5x attaches de faisceau

Retirez le câble 12 V du boîtier de connecteur

Remarque

1x écrou 10 mm, 5 Nm

Libérez le faisceau du tableau de bord du côté droit du boîtier à fusibles

Remarque

7x connecteurs

Retirez la mise à la masse de la carrosserie sous le module de carrosserie avant

Remarque

1x écrou, 13mm, 8 Nm

Retirez le connecteur du module de carrosserie avant

Remarque

1x connecteur blanc

Dégagez le faisceau de tableau de bord de la zone de la console centrale

Remarque

5x connecteurs, 1x attache, Poussez la languette sur le côté pour ouvrir le couvercle

Débranchez le PRCM

Remarque

1x connecteur noir

Libérez le faisceau de carrosserie de la carrosserie

Remarque

2x attaches blanches 1x noir

Libérez le faisceau de carrosserie de la carrosserie

Remarque

14x attaches

Libérez les deux attaches de faisceau de siège du support

Remarque

2x attaches de faisceau

Débranchez le connecteur de l’enrouleur de première rangée droit

Remarque

2x connecteurs jaunes, 1x attache

Débranchez le faisceau du détecteur accélérométrique du montant B droit

Remarque

1x connecteur noir

Débranchez le connecteur du prétendeur droit

Remarque

1x connecteur jaune

Retirez de la carrosserie la mise à la masse du montant B droit

Remarque

1x boulon, 10 mm, 8 Nm

Dégagez de la carrosserie la partie du faisceau de carrosserie principal située près du montant B droit

Remarque

17x attaches de faisceau, Notez le trajet du faisceau

Débranchez le faisceau du détecteur accélérométrique du montant C droit

Remarque

1x connecteur noir

Dégagez de la carrosserie la partie arrière du faisceau de carrosserie principal droit et orientez-la vers l'avant

Remarque

1x boulon, 10 mm, 8 Nm, 5x attaches de faisceau Prenez note du trajet du faisceau

Retirez le caisson d'extrêmes graves du véhicule

Remarque

2x boulons, 10 mm, 5 Nm, 1x écrou, 10 mm, 5 Nm

Déconnectez le connecteur du caisson d'extrêmes graves

Remarque

1x connecteur

Du côté droit, retirez le connecteur 12 V du réchauffeur à CTP

Remarque

1x connecteur blanc

Relâchez les connecteurs de CVC arrière du faisceau de carrosserie

Remarque

2x connecteurs

Débranchez le connecteur de la soufflante et le connecteur de l'ensemble de transistor à effet de champ (FET) du contrôleur de soufflante

Remarque

2x connecteurs, 1x boulon, T20, 1,2 Nm

Tirez les connecteurs logiques HT à l’intérieur de l’habitacle

Remarque

Soulevez le coussinet anti-bruit/vibrations/rudesse

Débranchez le faisceau de porte faucon droite du faisceau de carrosserie principal

Remarque

1x connecteur blanc, 1x connecteur noir

Retirez la mise à la masse montant B inférieur gauche

Remarque

1x boulon, 10 mm, 8 Nm

Débranchez le prétendeur gauche

Remarque

1x connecteur jaune

Débranchez le connecteur de l’enrouleur de première rangée gauche

Remarque

2x connecteurs jaunes, 1x attache

Débranchez le faisceau de porte faucon gauche du faisceau principal

Remarque

2x connecteurs noirs

Débranchez le faisceau du détecteur accélérométrique du montant B gauche

Remarque

1x connecteur noir

Débranchez le faisceau du détecteur accélérométrique du montant C gauche

Remarque

1x connecteur noir

Dégagez de la carrosserie la partie du faisceau de carrosserie principal située près du montant B gauche

Remarque

17x attaches de faisceau Notez le trajet du faisceau

Retirez l'attache du faisceau reliant le montant B gauche au montant C

Remarque

3x attaches, Il pourrait être nécessaire de relâcher les attaches des tuyaux de liquide de refroidissement

Débranchez le faisceau de carrosserie principal du module de commande de la carrosserie (BCM)

Remarque

4x connecteurs blancs

Débranchez le faisceau de carrosserie principal du faisceau de hayon arrière

Remarque

1x connecteur noir, 1x connecteur jaune, 1x connecteur bleu, 4x connecteurs blancs

Déconnectez l'ensemble de feu latéral arrière gauche

Remarque

1x connecteur

Débrancher le faisceau de carrosserie principal du voyant du port de recharge

Remarque

1x connecteur blanc

Déconnectez l'UCE d'aide au stationnement et l'attache qui fixe le faisceau au support

Remarque

2x connecteurs, 1x attache cylindrique

Débranchez l’accéléromètre du montant D gauche arrière

Remarque

1x connecteur, 1x attache à garniture

Relâchez les attaches arrière du faisceau de carrosserie du montant D

Remarque

3x attaches à garniture

Relâchez les attaches arrière du faisceau de carrosserie du montant C/D gauche

Remarque

1x attache à garniture mâle, 1x attache cylindrique

Dégagez de la carrosserie la partie arrière du faisceau de carrosserie principal gauche et orientez-la vers l'avant

Remarque

1x boulon, 10 mm, 8 Nm, 4x attaches de faisceau Prenez note du trajet du faisceau

Débranchez l'antenne d'entrée passive arrière

Remarque

1x connecteur noir

Retirez le boulon de mise à la masse au-dessus de l’antenne d'entrée passive

Remarque

1x boulon, 10 mm, 8 Nm

Débranchez le feu arrière droit

Remarque

1x connecteur noir

Libérez le faisceau de carrosserie principal de l'arrière du véhicule

Remarque

6x attaches de faisceau

Détachez les attaches qui fixent le faisceau électrique à la plaque de fermeture

Remarque

3x attaches de faisceau

Débranchez le faisceau du GPS

Remarque

1x connecteur

Débranchez les connecteurs du module de porte faucon à gauche et à droite

Remarque

4x connecteurs

Retirez les boulons qui fixent la plaque de fermeture à la carrosserie

Remarque

8x boulons, 10 mm, 10 Nm

Retirez la plaque dorsale au-dessus de la garniture de toit

Débranchez la caméra avant et le rétroviseur du faisceau de carrosserie principal

Remarque

1x connecteur blanc, 1x connecteur bleu, 1x connecteur noir

Retirez les deux mises à la masse près des modules de porte faucon

Remarque

2x boulons, 10 mm, 8 Nm

Déconnectez les deux modules de porte faucon et les capteurs ultrasoniques de toit

Remarque

3x connecteurs noirs, 1x attache

Retirez le faisceau de carrosserie du véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Installez le faisceau de carrosserie principal dans le véhicule

Connectez le capteur de freinage et la pédale d'accélérateur

Remarque

1x connecteur blanc, 1x connecteur noir, 5x attaches

Branchez les connecteurs à l'ensemble de CVC

Remarque

3x connecteurs, 3x attaches

Installez la mise à la masse de la carrosserie sous le module de carrosserie avant

Remarque

1x écrou, 13mm, 10 Nm

Installez le connecteur du module de carrosserie avant

Remarque

1x connecteur blanc

Fixez le faisceau du tableau de bord au côté droit du boîtier à fusibles

Remarque

7x connecteurs

Installez le câble 12 V au côté droit du faisceau de boîtier à fusibles

Remarque

1x écrou 10 mm, 5 Nm

Branchez tous les connecteurs électriques au boîtier à fusibles de l’habitacle

Remarque

10x connecteurs

Installez la borne positive 12 V sur le boîtier à fusibles de l’habitacle

Remarque

1x écrou, 10mm, 5 Nm

Connectez le faisceau de tableau de bord à la zone de la console centrale

Remarque

5x connecteurs, 1x attache, couvercle de loquet

Branchez le connecteur situé sur le MCR

Remarque

1x connecteur. Insérez complètement le connecteur et tirez sur la languette de dégagement pour la mettre en position verrouillée

Fixez le faisceau de carrosserie principal à la carrosserie entre les montants B

Remarque

14x attaches, Notez le trajet du faisceau

Fixez le faisceau de carrosserie principal à la carrosserie près du MCR

Remarque

3x attaches

Fixez les deux attaches de faisceau de siège au support

Remarque

2x attaches de faisceau

Installez le faisceau principal sur le montant B droit

Remarque

11x attaches de faisceau. Notez le trajet du faisceau

Branchez le connecteur de l’enrouleur de première rangée droit

Remarque

2x connecteurs, 1x attache

Branchez le faisceau au détecteur accélérométrique du montant B droit

Remarque

1x connecteur

Connectez le prétendeur de la ceinture du siège avant droit

Remarque

1x connecteur

Installez le fil de mise à la masse à la carrosserie de droite

Remarque

1x boulon, 10 mm, 8 Nm

Branchez le faisceau de porte faucon droite au faisceau de carrosserie principal

Remarque

1x connecteur blanc, 1x connecteur noir

Connectez le faisceau droit au détecteur accélérométrique du montant C

Remarque

1x connecteur

Branchez les connecteurs de CVC arrière

Remarque

2x connecteurs

Installez le connecteur basse tension pour le réchauffeur à CTP

Remarque

1x connecteur

Installez le connecteur de soufflante et le connecteur de l'ensemble de transistor à effet de champ (FET) du contrôleur de soufflante à l'ensemble

Remarque

2x connecteurs, 1x boulon, T20, 1,2 Nm

Installez le faisceau principal sur le montant B gauche

Remarque

17x attaches de faisceau, Notez le trajet du faisceau

Branchez le faisceau de porte faucon gauche au faisceau principal

Remarque

2x connecteurs noirs

Installez le fil de mise à la masse à la carrosserie de gauche

Remarque

1x boulon, 10 mm, 8 Nm

Branchez le connecteur de l’enrouleur de première rangée gauche

Remarque

2x connecteurs, 1x attache

Branchez le faisceau au détecteur accélérométrique du montant B gauche

Remarque

1x connecteur

Connectez le prétensionneur de la ceinture du siège avant gauche

Remarque

1x connecteur

Connectez le faisceau au détecteur accélérométrique du montant C gauche

Remarque

1x connecteur

Établissez des connexions de l'UCE d’aide au stationnement

Remarque

2x connecteurs, 1x attache cylindrique

Connecter l'accéléromètre du montant D arrière gauche

Remarque

1x connecteur, 1x attache à garniture

Installez les attaches arrière de faisceau de carrosserie du montant D gauche

Remarque

3x attaches à garniture

Installez les attaches arrière du faisceau de carrosserie du montant C/D gauche

Remarque

1x attache à garniture, 1x attache cylindrique

Fixez le faisceau de carrosserie à la partie arrière gauche du véhicule

Remarque

1x boulon, 10 mm, 8 Nm, 4x attaches de faisceau, Prenez note du trajet du faisceau

Branchez l'antenne d'entrée passive arrière

Remarque

1x connecteur noir

Fixez le faisceau de carrosserie principal à l'arrière du véhicule

Remarque

6x attaches de faisceau

Branchez le feu arrière droit

Remarque

1x connecteur noir

Connectez l'ensemble de feu latéral arrière gauche

Remarque

1x connecteur

Installez le caisson d'extrêmes graves dans le véhicule

Remarque

2x boulons, 10 mm, 5 Nm, 1x écrou, 10 mm, 5 Nm

Branchez le connecteur du caisson d'extrêmes graves

Remarque

1x connecteur

Acheminez le connecteur logique BT de la batterie HT en vue de l'installation

Remarque

Il traverse l’unité d’entraînement arrière et la barre stabilisatrice

Poussez le passe-câble hors du véhicule

Remarque

Poussez le passe-câble à travers la cloison de coffre latérale et faites sortir le faisceau

Installez les deux mises à la masse près des modules de porte faucon

Remarque

2x boulons, 10 mm, 8 Nm

Connectez les deux modules de porte faucon et les capteurs ultrasoniques de toit

Remarque

3x connecteurs noirs, 1x attache

Positionnez la plaque dorsale au-dessus de la garniture de toit

Installez les boulons qui fixent la plaque de fermeture à la carrosserie

Remarque

8x boulons, 10 mm, 10 Nm

Installez les attaches qui fixent le faisceau électrique à la plaque de fermeture

Remarque

5x attaches de faisceau

Branchez le faisceau du GPS

Remarque

1x connecteur

Installez les connecteurs au module de porte faucon à gauche et à droite

Remarque

4x connecteurs

Branchez la caméra avant et le rétroviseur au faisceau de carrosserie principal

Remarque

1x connecteur blanc, 1x connecteur bleu, 1x connecteur noir

Levez le véhicule pour positionner la batterie haute tension

Remarque

Placez le véhicule à une hauteur de travail confortable. Assurez-vous que les verrous émettent un clic, sur les deux côtés, avant d’abaisser le véhicule, sinon ce dernier pourrait basculer sur le côté

Installez les connecteurs logiques BT de la batterie HT au support (attention : l’attache du support du raccord rapide peut se briser très facilement)

Remarque

2x attaches de connexion

Installez le couvercle du connecteur logique BT de la batterie HT sur le support

Remarque

1x attache à garniture pour faisceau, 6x attaches

Installez les boulons et les attaches de câbles HT de l’unité d’entraînement arrière sur le support du connecteur logique BT de la batterie HT

Remarque

2x attaches cylindriques, 2x boulons, 10 mm, 5 Nm

Fixez le faisceau à la carrosserie

Remarque

4x attaches, 1x connecteur, Fixez le faisceau de carrosserie gauche sur le dessous de caisse arrière

Branchez le connecteur logique 12 V au chargeur

Remarque

1x connecteur

Branchez le connecteur du faisceau d'aide au stationnement arrière ainsi que le connecteur Bluetooth à basse consommation (BLE) arrière

Remarque

2x connecteurs

Branchez les connecteurs du faisceau de cadre auxiliaire à l'arrière gauche du véhicule

Remarque

3x connecteurs

Déplacez la batterie sous le véhicule

Positionnez la batterie HT sous le véhicule

Retirez les couvercles des raccords rapides HT et BT

Remarque

2x couvercles

Abaissez le véhicule sur la batterie

Remarque

Alignez les connexions des raccords rapides avant de l'abaisser complètement. De l’aide est recommandée.

Poser sans les serrer quatre boulons neufs pour la batterie haute tension à l’aide d’une perceuse à batterie

Remarque

4x boulons de correction, 13 mm, 30 Nm, Posez des boulons de correction neufs, Ils seront serrés au couple spécifié à une étape ultérieure.

Poser sans serrer les boulons du bas de caisse gauche à l’aide d’une perceuse à batterie

Remarque

8x boulons de correction, 13 mm, 55 Nm, Posez des boulons de correction neufs, Ils seront serrés au couple spécifié à une étape ultérieure.

Poser sans serrer les boulons du bas de caisse droit à l’aide d’une perceuse à batterie

Remarque

8x boulons de correction, 13 mm, 55 Nm, Posez des boulons de correction neufs, Ils seront serrés au couple spécifié à une étape ultérieure.

Serrez les boulons fixant la batterie HT à la carrosserie des deux côtés

Remarque

16x boulons de correction, 13 mm, 55 Nm

Posez sans les serrer des boulons de 21 mm à l'avant de la batterie haute tension à l’aide d’une perceuse à batterie

Remarque

2x boulons, 21 mm, 115 Nm, Installez des boulons neufs, Serrez à une étape ultérieure.

Posez sans les serrer huit boulons centraux extérieurs à l’aide d’une perceuse à batterie

Remarque

8x boulons de correction, E12, 38 Nm, Posez des boulons de correction neufs. Ils seront serrés au couple spécifié à une étape ultérieure

Serrez les boulons de la batterie haute tension restants au couple spécifié.

Remarque

8x boulons, E12, 38 Nm, 2x boulons, 21 mm, 115 Nm, 4x boulons, 13 mm, 30 Nm

Levez le véhicule de la batterie HT

Éloignez la table de batterie vide du véhicule

Posez les boulons centraux du côté intérieur de la batterie haute tension à l'aide d'une perceuse à batterie.

Remarque

4x boulons de raccordement, E12, 38 Nm, Posez des boulons de correction neufs, Évitez de trop les serrer

Serrez au couple spécifié les boulons centraux du côté intérieur de la batterie haute tension

Remarque

4x boulons de correction, E12, 38 Nm

Installez les couvercles de ski latéral gauche

Remarque

14x attaches, 3x couvercles

Installez les couvercles de ski latéral droit

Remarque

14x attaches, 3x couvercles

Installez le bouclier contre les extrusions avant

Remarque

2x boulons, T30, 16 Nm

Installez le bouclier aérodynamique central

Remarque

20x boulons, 10 mm, 4 Nm, 2x attaches-poussoirs

Installez la plaque de cisaillement gauche

Remarque

3x vis, T25, 6 Nm, 1x boulon, 10 mm, 4 Nm, 2x attaches-poussoirs, Installez un nouvel écrou à frein élastique 15 mm, 35 Nm

Installez la plaque de cisaillement droite

Remarque

3x vis, T25, 6 Nm, 1x boulon, 10 mm, 4 Nm, 2x attaches-poussoirs, Installez un nouvel écrou à frein élastique 15 mm, 35 Nm

Abaissez le véhicule jusqu’à ce que les pneus touchent le sol

Remarque

Soulevez le pont élévateur hors des verrous, puis maintenez le levier de déverrouillage pour garder les verrous dégagés pendant que le véhicule est abaissé

Placez le support de panneau de plancher latéral droit dans le véhicule et fixez les attaches du faisceau de câbles.

Remarque

2x attaches de faisceau

Placez correctement le support de panneau de plancher extérieur droit dans le véhicule et fixez-le à la carrosserie

Remarque

2x écrous, 10 mm, 10 Nm

Placez le support de panneau de plancher latéral gauche dans le véhicule et fixez les attaches du faisceau de câbles.

Remarque

2x attaches de faisceau

Placez correctement le support de panneau de plancher extérieur gauche dans le véhicule et fixez-le à la carrosserie

Remarque

2x écrous, 10 mm, 10 Nm

Branchez le faisceau de l’ensemble de siège 40

Remarque

2x connecteurs, Fixez le boîtier du connecteur au support

Branchez le faisceau de l’ensemble siège 60.

Remarque

2x connecteurs, Fixez le boîtier du connecteur au support

Installez le conduit et le couvercle de CVC inférieurs gauches de la 2e rangée

Remarque

2x boulons, 10 mm, 10 Nm1x écrou, 10 mm, 10 Nm, Installez toutes les sections de la canalisation entre le montant B et le montant C, 2 conduits en mousse et 2 coupleurs de conduits en plastique

Installez le conduit et le couvercle de CVC inférieurs droits de la 2e rangée

Remarque

2x boulons, 10 mm, 10 Nm1x écrou, 10 mm, 10 Nm, Installez toutes les sections de la canalisation entre le montant B et le montant C, 2 conduits en mousse et 2 coupleurs de conduits en plastique

Installez le support de l’espace pour les jambes du passager

Remarque

2x attaches de ventilateur, 2x attaches à garniture

Installez le conduit de sortie de CVC avant

Installez le support de plancher avant droit de deuxième rangée

Remarque

Le bloc de mousse peut varier selon la configuration du véhicule et le niveau de production

Installez le support de plancher avant gauche de deuxième rangée

Remarque

Le bloc de mousse peut varier selon la configuration du véhicule et le niveau de production

Faites glisser l'isolateur sur le véhicule

Remarque

4x plaques d'isolation coulissantes, 4x attaches

Installez le tapis principal avant

Remarque

4x attaches

Installez les conduits des sièges de la 2e rangée

Installez le plancher avant de la 2e rangée

Remarque

3x attaches

Posez le tapis de sol de la deuxième rangée

Remarque

Il se pourrait que certains ajustements des sièges soient nécessaires, Au besoin, utilisez les commutateurs de confort sur les sièges de la 2e rangée

Installez le tapis de plancher de la 3e rangée

Installez la garniture de toit dans le véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Branchez le faisceau de câbles de la garniture de toit

Remarque

1x connecteur

Soulevez la garniture de toit et fixez-la en place

Remarque

2x vis, T20, 2 Nm, 34x attaches

Installez le renfort de la tour d’amortisseur gauche

Remarque

9x boulons, T40, 27 Nm

Réinstallez le conduit du chargeur arrière gauche

Remarque

Fixez-le aux conduits en plastique en haut et en bas

Installez les fixations qui retiennent le support de coffre gauche

Remarque

2x boulons, T25, 7 Nm, 4x attaches-poussoirs

Installez le support de plancher de chargement gauche et fixez-le avec les attaches

Remarque

3x attaches-poussoir

Installez le panneau du tapis latéral de coffre gauche

Remarque

2x connecteurs, Reconnectez les connecteurs d'éclairage de coffre et la prise 12 V avant de positionner le panneau, Faites attention de ne pas pincer le faisceau de chauffage à CTP arrière, Voir l'image pour plus de détails

Repositionnez le support arrière du couvercle de l’évent, puis installez le couvercle de l’évent sur le tapis latéral de coffre gauche

Remarque

8x attaches

Installez les attaches qui fixent le panneau du tapis latéral de coffre arrière gauche au support

Remarque

5x attaches-poussoirs, Une des attaches est cachée entre le siège de la 3e rangée et le panneau de tapis latéral du coffre

Installez le support de plancher de chargement latéral de coffre gauche

Remarque

3x languettes, 1x attache

Assurez-vous que le câble de déverrouillage mécanique du port de recharge est bien placé dans le panneau de tapis latéral de coffre

Installez le montant C inférieur gauche et fixez les attaches le long du bord avant

Remarque

9x attaches, 1x aimant

Fixez les attaches au bord arrière du panneau inférieur du montant C gauche

Remarque

2x attaches, 1x aimant

Installez les vis qui fixent le panneau inférieur du montant C au support gauche de la plage arrière

Remarque

2x vis, T20, 2 Nm

Installez le boulon qui fixe l'avant du montant C inférieur gauche

Remarque

1x boulon de correction, T25, 2,5 Nm

Installez le panneau de garniture supérieure du montant C gauche

Remarque

6x pinces

Installez les fixations qui fixent le panneau de garniture supérieure du montant C gauche

Remarque

1x boulon, T25, 3 Nm, 3x vis, T20, 2 Nm

Installez la garniture centrale du montant C gauche et fixez les attaches

Remarque

9x attaches, Installez d'abord la section avant, puis progressez jusqu’à l'arrière

Installez la vis qui fixe la garniture centrale du montant C gauche arrière

Remarque

1x vis, T20, 2 Nm

Installez le support de passage de roue droit

Remarque

9x boulons, T40, 27 Nm

Installez le support de coffre droit

Remarque

2x boulons, T30, 7 Nm4x attaches-poussoirs

Installez le support de plancher de chargement droit et fixez-le avec des attaches

Remarque

3x attaches-poussoir

Réinstallez le panneau du tapis latéral de coffre droit

Remarque

Rebranchez le connecteur d'éclairage de coffre avant de positionner le panneau, Faites attention de ne pas pincer le faisceau de chauffage à CTP arrière (voir la photo).

Réinstallez les attaches qui fixent le panneau du tapis latéral de coffre arrière droit au support

Remarque

4x attaches-poussoirs

Installez le nœud latéral du coffre sur le montant C inférieur droit

Remarque

3x languettes, 1x attache

Installez le panneau inférieur du montant C droit et fixez les attaches le long du bord avant

Remarque

9x attaches, 1x aimant

Fixez les attaches qui maintiennent le bord arrière du panneau inférieur du montant C droit au panneau du tapis latéral de coffre arrière

Remarque

3x attaches, 1x aimant

Installez les fixations qui fixent le panneau inférieur du montant C au support droit de la plage arrière

Remarque

2x vis, T20, 2 Nm

Fixez la garniture inférieure droite du montant C à la carrosserie

Remarque

1x boulon de correction, T25, 2,5 Nm

Installez le panneau de garniture supérieure du montant C droit

Remarque

6x pinces

Réinstallez les fixations qui fixent le panneau de garniture supérieure du montant C droit

Remarque

1x boulon, T-25, 3 Nm2x vis, T-20, 2 Nm

Installez la garniture centrale du montant C droit

Remarque

9x attaches, Installez d'abord la section avant, puis progressez jusqu’à l'arrière

Installez la vis qui fixe la garniture centrale du montant C droit

Remarque

1x vis, T20, 2 Nm

Installez des sièges de la 3e rangée dans le véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Installez les boulons arrière des sièges de la 3e rangée

Remarque

4x boulons, T-45+, 34 Nm, Installez des boulons de correction neufs

Installez les boulons avant des sièges de la 3e rangée

Remarque

4x boulons, T-45+, 34 Nm, Installez des boulons de correction neufs

Connectez le siège de 3e rangée

Remarque

2x connecteurs

Connectez le coussin de siège de la 3e rangée

Remarque

5x connecteurs

Poussez le coussin des sièges de la 3e rangée vers le bas jusqu'à ce que les attaches soient complètement enclenchées

Remarque

3x attaches

Installez le tapis du plancher du coffre

Installez le support du plancher de chargement arrière

Remarque

4x attache-poussoir, 2x attache

Réinstaller le panneau de garniture du tapis inférieur avant

Remarque

Fixez les faisceaux des sièges de la 3e rangée au panneau

Installez le panneau de coffre

Installez le plancher de chargement arrière

Installez la garniture du seuil du coffre arrière.

Remarque

4x attache, 2x boulon de fixation, T25, 2,5 Nm. Assurez-vous de bien placer le joint du hayon. Installez des boulons de fixation neufs.

Installez la garniture de seuil gauche du coffre

Remarque

4x pinces

Installez la garniture de seuil droite du coffre

Remarque

4x pinces

Positionnez l’UCP en vue de l'installation

Branchez les connecteurs du faisceau à l’UCP

Remarque

17x connecteurs, De l’aide est recommandée, Le nombre de connecteurs peut varier selon la configuration du véhicule et la révision du numéro de pièce de l'unité de l’UCP

Installez l’UCP dans le support du tableau de bord

Remarque

Au besoin, soulevez doucement le coussin supérieur pour dégager la languette de mise à la masse de l’UCP et assurez-vous que l’UCP rentre complètement dans le support du tableau de bord

Connectez la tresse de masse au haut de l’UCP

Remarque

1x connecteur

Installez les boulons qui fixent l’UCP au support du tableau de bord

Remarque

4x boulons, T25, 7 Nm

Installez l’ensemble d’enjolivure droite du tableau de bord

Remarque

6x attaches, Assurez-vous que les conduits d’aération sont bien alignés sur les évents pendant l'installation

Installez les fixations pour l'ensemble d’enjolivure droite du tableau de bord

Remarque

2x vis, T20, 2,3 Nm

Installez l’ensemble de boîte à gants

Remarque

6x vis, T20, 2,3 Nm, 3x connecteurs

Installez l’ensemble inférieur droit du tableau de bord

Remarque

13x attaches, Remplacez les attaches endommagées ou manquantes avant l’installation

Installez la garniture inférieure de la boîte à gants

Remarque

6x attaches, Remplacez les attaches endommagées ou manquantes avant l’installation

Installez la vis fixant le côté droit du coussin supérieur

Remarque

1x vis, T20, 1,2 Nm

Installez le groupe d’instruments

Remarque

4x vis, T20, 2 Nm, 3x connecteurs

Installez le boîtier du groupe d’instruments sur le support de tableau de bord

Remarque

4x vis, T20, 2,3 Nm

Fixez la garniture du cache-espace de la colonne de direction au boîtier du groupe d’instruments

Remarque

2x attaches

Installez l’ensemble de garniture de l’enjolivure de tableau de bord intérieure gauche

Remarque

3x attaches, 2x vis, T20, 2,3 Nm, Assurez-vous que les conduits d’aération sont bien alignés sur l’évent pendant l’installation

Installez l’ensemble de garniture de l’enjolivure de tableau de bord extérieure gauche

Remarque

2x attaches, 3x vis, T20, 2,3 Nm, Assurez-vous que les conduits d’aération sont bien alignés sur l’évent pendant l’installation

Dégonflez les outils du coussin gonflable et réinstallez le coussin supérieur dans sa position normale.

Remarque

19x attaches, Assurez-vous que toutes les attaches sont installées sur le coussin supérieur et qu’elles sont alignées avec les points de montage sur le support du tableau de bord avant de placer les attaches, Remplacez les attaches endommagées ou manquantes avant l’installation

Installez le panneau de couverture de l’habitacle

Remarque

4x attaches, Remplacez les attaches endommagées ou manquantes

Installez les fixations qui retiennent le coussin supérieur du tableau de bord à l’habitacle

Remarque

2x vis, T20, 1,2 Nm

Installez la vis fixant le côté gauche du coussin supérieur

Remarque

1x vis, T20, 1,2 Nm

Installez la vis fixant le côté droit du coussin supérieur

Remarque

1x vis, T20, 1,2 Nm

Retirez le ruban de protection de la garniture en aluminium du coussin supérieur

Installez la colonne de direction sur le support du tableau de bord

Remarque

2x écrous, 13 mm, 30 Nm2x boulons, 13 mm, 30 Nm2x connecteurs

Installez l’arbre sur le bras inférieur

Remarque

1x boulon, 13 mm, 30 Nm, Veillez à installer les éléments en tenant compte de la position marquée

Branchez les connecteurs de faisceaux des moteurs de la colonne de direction

Remarque

2x connecteurs

Installez le support sous la zone de la colonne de direction

Remarque

2x vis, T20, 2 Nm

Branchez le faisceau au module de commande de la colonne de direction

Remarque

1x connecteur, Installez une attache de retenue neuve

Faites glisser le module de commande de la colonne de direction sur la colonne de direction supérieure

Remarque

Au besoin, secouez délicatement le module de commande de la colonne de direction en l’appuyant contre la colonne

Posez le boulon fixant le volant à la colonne de direction

Remarque

1x boulon de correction, Allen 10 mm, 80 Nm, Veillez à installer les éléments en tenant compte de la position marquée, Posez un boulon de correction neuf

Connectez le coussin gonflable avant du conducteur et les connecteurs de commande du volant

Remarque

3x connecteurs

Posez les vis qui fixent le coussin gonflable au volant

Remarque

2x vis, T25, 7 Nm

Installez le panneau de garniture inférieur gauche du tableau de bord

Remarque

9x attaches

Installez la partie supérieure du montant A côté gauche sur le véhicule.

Remarque

1 connecteur, 2 repères, 6 pinces. Fixez le faisceau électrique du montant A supérieur côté gauche. Alignez les repères sur le sous-ensemble du tableau de bord. Tournez le panneau du montant A supérieur pour le mettre en position, en engageant les pinces complètement.

Installez les boulons fixant le montant A supérieur côté gauche à la carrosserie.

Remarque

2x boulons, 10 mm, 5 Nm, 1x vis, T20, 2,5 Nm, 1x écrou à frein élastique, 13 mm, 5 Nm,

Posez l'enjoliveur du pare-soleil côté gauche.

Remarque

6x attaches, 5x languettes. Insérez les languettes et faites glisser l’enjoliveur vers l’arrière du véhicule, puis fixez les attaches

Installez la garniture inférieure du montant A gauche

Remarque

1x boulon, T25, 5 Nm, 1x attache

Installez le couvercle latéral gauche du tableau de bord

Remarque

5x attaches

Branchez le commutateur et le capteur de température du montant B gauche

Remarque

2x connecteurs noirs

Installez le montant B supérieur droit sur la carrosserie

Remarque

4x attache, 1 aimant, 1x connecteur/ Remplacez les attaches si elles sont endommagées.

Installez le montant B supérieur gauche

Remarque

2x boulons, T25, 2,5 Nm, 3x attaches

Fixez la partie supérieure du montant B inférieur gauche sur le montant B supérieur gauche.

Remarque

5x attache. Remplacez les attaches si elles sont endommagées.

Installez le montant B inférieur gauche

Remarque

7x attaches, 2x boulons, T25, 2,5 Nm

Fixez le joint d'applique sur l'applique du montant B gauche

Remarque

Commencez par le haut et faites le tour, Mettez bien en place le joint et vérifiez l’ajustement, Au besoin, utilisez l’émulsifiant P-80 pour faciliter l’installation du joint

Branchez la caméra du montant B gauche

Remarque

1x connecteur, Tenez l’applique gauche loin de la carrosserie pour mieux accéder au connecteur de la caméra

Installez l’applique en insérant d’abord la languette supérieure, puis poussez vers le haut pour fixer l’attache inférieure

Remarque

1x languette, 1x attache, Veiller à placer le haut de l’applique en position derrière le joint supérieur, Insérez d’abord la languette supérieure, puis poussez vers le haut et fixez l’attache inférieure

Tirez vers l'arrière le joint inférieur de l'applique du montant B gauche et installez les vis fixant l'applique du montant B gauche à la carrosserie

Remarque

2x boulons, T25, 3 Nm

Fixez la partie inférieure du joint d'applique du montant B gauche

Remarque

3x languettes de retenue, 1 languette de chaque côté du joint inférieur, 1 languette en bas pour fixer le joint à l'applique

Inspectez le joint d'applique supérieur du montant B gauche pour vous assurer qu'il est bien en place

Remarque

Ajustez le joint si nécessaire

Fixez la partie supérieure triangulaire du joint d'applique du montant B gauche en position contre la carrosserie

Installez le seuil inférieur de la porte avant gauche

Remarque

7x attaches

Installez le joint de la porte avant gauche

Installez la garniture de seuil inférieure du montant B gauche

Remarque

1x boulon, 10 mm, 2 Nm, 2x attaches

Installez la plaque de bienvenue gauche

Remarque

8x attaches

Retirez le ruban de la garniture du rail de roulement gauche.

Installez la partie supérieure du montant A côté droit dans le véhicule.

Remarque

1 connecteur, 2 repères. Fixez le faisceau électrique du montant A supérieur côté droit. Alignez les repères sur le sous-ensemble du tableau de bord. Tournez le panneau du montant A supérieur pour le mettre en position.

Retirez les boulons fixant la partie supérieure du montant A côté droit à la carrosserie.

Remarque

2x boulons, 10 mm, 5 Nm, 1x vis, T20, 2,5 Nm, 1x écrou à frein élastique, 13 mm, 5 Nm,

Installez la garniture inférieure droite du montant A

Remarque

1x vis, T25, 5 Nm, 4x attaches

Installez le couvercle latéral droit du tableau de bord

Remarque

5x attaches

Branchez le commutateur et le capteur de température du montant B droit

Remarque

2x connecteurs noirs

Installez le montant B supérieur droit sur la carrosserie

Remarque

4x attaches, 1 aimant, Remplacez les attaches si elles sont endommagées

Installez les boulons fixant le montant B supérieur droit

Remarque

2x boulons, T25, 2,5 Nm, 3x attaches

Fixez la partie supérieure du montant B inférieur droit sur le montant B supérieur droit.

Remarque

5x attache

Installez les boulons fixant le montant B inférieur droit

Remarque

2x boulons, T25, 2,5 Nm, 7x attaches

Fixez le joint d'applique sur l'applique du montant B gauche

Remarque

Commencez par le haut et faites le tour, Mettez bien en place le joint et vérifiez l’ajustement, Au besoin, utilisez l’émulsifiant P-80 pour faciliter l’installation du joint

Branchez la caméra du montant B gauche

Remarque

1x connecteur, Tenez l’applique gauche loin de la carrosserie pour mieux accéder au connecteur de la caméra

Installer l'applique au montant B gauche du véhicule

Remarque

1x attache. Veiller à placer le haut de l'applique en position derrière le joint supérieur. Insérez d'abord la languette supérieure, puis poussez vers le haut et fixez l'attache inférieure

Tirez vers l'arrière le joint inférieur de l'applique du montant B gauche et installez les vis fixant l'applique du montant B gauche à la carrosserie

Remarque

2x boulons, T25, 3 Nm

Fixez la partie inférieure du joint d'applique du montant B gauche

Remarque

3x languettes de retenue, 1 languette de chaque côté du joint inférieur, 1 languette en bas pour fixer le joint à l'applique

Inspectez le joint d'applique supérieur du montant B gauche pour vous assurer qu'il est bien en place

Remarque

Ajustez le joint si nécessaire

Fixez la partie supérieure triangulaire du joint d'applique du montant B gauche en position contre la carrosserie

Installez le joint de la porte avant droite

Installez la garniture de seuil de la porte avant droite

Remarque

8x attaches, 3x repères

Installez la garniture du seuil de la porte arrière droite

Remarque

2x attaches, 1x vis, T25, 2,5 Nm, Installez un boulon de correction neuf

Installez la plaque de bienvenue droite

Remarque

8x attaches

Retirez le ruban de masquage du montant C inférieur droit

Installez le rehausseur de siège extérieur droit

Remarque

2x boulons avec rondelles, T45+, 34 Nm, Posez des boulons neufs

Installez le rehausseur de siège extérieur gauche

Remarque

2x boulons avec rondelles, T45+, 34 Nm, Posez des boulons neufs

Placez le rehausseur de siège intérieur dans le véhicule

Remarque

Repliez le tapis sur le rehausseur de siège intérieur une fois qu’il est installé

Installez les boulons du rehausseur de siège intérieur

Remarque

4x fixations, 14 mm, 33 Nm, Installez des boulons de correction neufs

Fixez le faisceau du siège du rehausseur intérieur du siège sur les côtés gauche et droit

Remarque

2x attaches

Installez les recouvrements intérieurs de la garniture du rehausseur de siège droit

Remarque

2x attaches. Installez d'abord le recouvrement intérieur interne, puis le recouvrement extérieur interne. Assurez-vous de faire passer le faisceau de siège à travers le recouvrement extérieur interne.

Installez les recouvrements de la garniture intérieure gauche du rehausseur de siège

Remarque

2x attaches. Installez d'abord le recouvrement intérieur interne, puis le recouvrement extérieur interne. Assurez-vous de faire passer le faisceau de siège à travers le recouvrement extérieur interne.

Placez la console centrale dans le véhicule

Remarque

Il est recommandé d'avoir de l'aide.

Établissez des connexions du faisceau de la console centrale

Remarque

6x connecteurs, Le nombre de connecteurs peut varier en fonction de la période de production du véhicule

Installez les boulons qui fixent l’ensemble de console centrale

Remarque

6x boulons, 10 mm, 7 Nm, 1x vis, T20, 2 Nm

Installez le tapis en caoutchouc à la base de la console

Installez les séparateurs de porte-gobelet dans la console

Installez la rallonge de fermeture droite de la console centrale

Remarque

6x pinces

Installez la rallonge de fermeture gauche de la console centrale

Remarque

6x pinces

Fixez le panneau de garniture latéral droit de la console centrale

Remarque

13x attaches

Fixez le panneau de garniture latéral gauche de la console centrale

Remarque

13x attaches

Branchez le module au panneau de la console arrière

Remarque

6x connecteurs

Installez le panneau arrière de la console centrale

Remarque

8x attaches

Ouvrez le porte-gobelet arrière

Installez le panneau de garniture du porte-gobelet arrière

Remarque

2x languettes

Installez les ports USB dans la sortie d’air arrière

Remarque

2x connecteurs

Installez la sortie d’air arrière de la console centrale

Remarque

2x connexions USB, 4x attaches

Installez le plateau du petit compartiment de l’UCP

Remarque

2x attaches, Assurez-vous que les câbles de diagnostic sont repliés dans la position appropriée

Installez le recouvrement de l’espace pour les jambes de gauche

Remarque

2x attaches, 1x connecteur, Reconnectez la lampe d’éclairage d’accueil

Installez le recouvrement de l’espace pour les jambes du côté passager

Remarque

1x connecteur, 2x attaches, 2x repères, Assurez-vous que les repères sont alignés

Installez le siège avant gauche dans le véhicule

Remarque

De l’aide est recommandée, Faites attention de ne pas endommager d’autres composants

Branchez le faisceau du siège avant gauche

Remarque

1x connecteur

Installez le siège avant droit dans le véhicule

Remarque

De l’aide est recommandée, Avertissement : N’endommagez pas d’autres composants

Branchez le faisceau du siège avant droit

Remarque

1x connecteur

Branchez la boucle de premier intervenant et la borne négative 12 V

Remarque

1x connecteur, 1x écrou, 10 mm, 5 Nm

Reculez complètement le siège avant gauche

Installez les fixations avant du siège avant gauche

Remarque

2x boulons de fixation, T45P, 34 Nm, Installez les nouveaux boulons de fixation

Avancez complètement le siège avant gauche

Installez les fixations arrière du siège avant gauche

Remarque

2x boulons de fixation, T45P, 34 Nm, Installez les nouveaux boulons de fixation

Remettez le siège avant côté gauche dans sa position initiale.

Reculez complètement le siège droit pour dégager l’accès

Installez les fixations arrière du siège avant droit

Remarque

2x boulons, T45+, 34 Nm, Installez des boulons neufs

Reculez complètement le siège avant droit

Installez les fixations avant du siège avant droit

Remarque

2x boulons, T45+, 34 Nm, Installez des boulons neufs

Replacez le siège avant droit à sa position d’origine

Déplacez le siège avant gauche dans sa position d’origine

Déplacez le siège avant droit dans sa position d’origine

Installez le boîtier de filtre HEPA

Installez l’unité de rangement sous le capot

Remarque

10x boulons, 10 mm, 4 Nm, 10x boulons, 10 mm, 7 Nm

Posez le tapis du coffre avant

Remarque

2x connecteurs

Fermez le capot

Étalonnez les portes faucon par le biais de l’interface utilisateur

Remarque

Dans Contrôles > Étalonner, Cette étape est requise lorsque l’alimentation 12 V et la boucle de premier répondant sont débranchés

Fermez toutes les portes et le hayon à l’aide de l’UCP

Levez la vitre avant gauche

Model X Service Manual

Faisceau – carrosserie (retrait et remplacement) (conduite à gauche)

Dépose

Figure 1

Figure 2

Figure 3
