Fusible - Pyrotechnique - Batterie HT 2.0 (retirer et remplacer)

FRT No. 16308502

  • 2024-06-11 : Mise à jour de la liste des pièces, suppression des boulons du couvercle du fusible et les boulons de montage du fusible à commander.
  • 03-06-2024 : Listes de pièces mises à jour.
  • 29-05-2024 : Ajout de liste de pièces.
  • 18-01-2024 : Mise à jour de l'avertissement pour permettre l'exécution de cette procédure par les techniciens de l'Europe, le Moyen-Orient et l'Afrique qui ont complété la formation Retrait et remplacement du fusible de la batter HT - EMEA.
  • 28-11-2023 : Mise à jour des étapes de sélection des fusibles pyro.
  • 25-09-2023 : Mise à jour pour conserver les boulons du couvercle du fusible et les boulons de montage du fusible.
  • 2023-09-19 : Mise à jour du titre et des informations sur les gants isolants HT.
  • 12-09-2023 : Mise en conformité avec la procédure de retrait et d'installation des fusibles
  • 08-09-2023 :  Suppression de l'étape consistant à effectuer la procédure d'isolation électrique du véhicule.
  • 07-09-2023 : Mise à jour de fusible matix avec l'information Tesladex.
  • 06-09-2023 : Retrait de la vérification de la tension au niveau du fusible.
  • 16-05-2023 : Ajout d'une vérification de l'état de la cavité du fusible et de la zone de couverture avec un lien vers l'article de Toolbox.
  • 30-03-2023 : Mise à jour avec la dernière routine Toolbox 3.

Outils spéciaux requis pour effectuer cette procédure :

Fournisseur Numéro de pièce Description
Tesla 1059330-00-A DOUILLE, DR 5LOBE, E-TORX MAG, 0,25 PO
Tesla 1057606-00-A DOUILLE D’ENTRAÎNEMENT 13 MM 0,64 CM (1/4 PO) - CEMENTEX
Tesla 1057254-00-B DRAPEAU, NOTIFICATION DE FUSIBLE, ENSEMBLE
Tesla 1076921-00-A MULTIMÈTRE FLUKE 1587
Tesla 1076927-00-A HIOKI MODÈLE 3548 RÉSISTIVOHMMÈTRE
Sélectionnez l'un des outils énumérés ci-dessous en fonction de la région :
Tesla 1055662-00-A TAPIS ANTISTATIQUE AVEC POIGNET CORDON DE MISE A LA TERRE ET BRACELET - AMERIQUE DU NORD
Tesla 1056154-01-B TAPIS ANTISTATIQUE AVEC POIGNET CORDON DE MISE A LA TERRE ET BRACELET - EU SCHUKO
Tesla 1056154-02-B TAPIS ANTISTATIQUE AVEC POIGNET CORDON DE MISE A LA TERRE ET BRACELET - R.-U., IRLANDE
Tesla 1056154-03-B TAPIS ANTISTATIQUE AVEC POIGNET CORDON DE MISE A LA TERRE ET BRACELET - SUISSE
Tesla 1056154-04-B TAPIS ANTISTATIQUE AVEC POIGNET CORDON DE MISE A LA TERRE ET BRACELET - DANEMARK
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Seuls des techniciens certifiés pour retirer les interrupteurs et les fusibles de batterie HT et qui ont suivi tous les cours de certification requis (le cas échéant) ou, dans la région Europe, Moyen-Orient et Afrique (EMEA), les techniciens qui ont suivi avec succès la formation Suppression et remplacement ILT - EMEA sont autorisés à effectuer cette procédure. Portez toujours un équipement de protection personnelle et des gants isolants haute tension ayant un classement minimal de 0 (1000 volts) avant de manipuler un câble à haute tension. Se référer à TN-15-92-003, « Mises en garde relatives à la haute tension » pour obtenir des renseignements supplémentaires sur la sécurité.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Vous devez porter un équipement de protection personnelle approprié pour effectuer cette procédure :
  • Gants isolants haute tension
  • Gants protecteurs en cuir
  • Testeur à gants haute tension
  • Lunettes de sécurité
  • Chaussures de sécurité (classées danger électrique)
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Assurez-vous que les gants haute tension isolant ne sont pas expirés. Consultez TN-15-92-003 pour obtenir des informations régionales sur l’expiration des gants.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Avant de commencer cette procédure, utilisez un souffleur de gants pour tester les gants isolants haute tension. Vous devez jeter les gants qui ne passent pas ce test. Si un des deux gants échoue au test, jetez les deux gants.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Lorsque vous effectuez cette procédure, vous devez porter les gants isolants haute tension en caoutchouc et les gants protecteurs en cuir. N’enlevez pas les gants avant d’avoir réinstallé le couvercle du fusible.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Lors de l'exécution de cette procédure, utilisez une seule main dans la mesure du possible. Gardez l'autre main derrière le dos pour éviter que le circuit ne se ferme si vous touchez un composant sous haute tension.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Lorsque vous utilisez un multimètre, ne touchez jamais à une surface à enduit par électrodéposition comme chemin de mise à la terre.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Utilisez seulement les outils conçus précisément pour effectuer cette procédure.
Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Respectez en tout temps les pratiques de travail sécuritaires suivantes lorsque vous effectuez cette procédure :
  • Ne portez pas d’écouteurs.
  • Dans les zones de réparation de batterie haute tension, le volume de la musique doit être bas.
  • Vous ne devez pas être seul lorsque vous effectuez cette procédure. Vous devez demander l’assistance d’une personne certifiée et avertir le responsable sur place que vous effectuerez cette procédure.
  • Vous devez toujours être au moins deux personnes pour soulever les équipements lourds.
  • Tout chahut est formellement interdit.
  • Votre zone de réparation de batterie doit toujours être bien rangée. Seuls les chariots d’outils comprenant les outils requis pour cette procédure devraient être autorisés dans la zone de réparation de batterie. Rangez les outils et les consommables dans les caissons appropriés.
  • Apposez des étiquettes sur tous les contenants de produits chimiques.
  • Disposez de tout déchets dangereux (p. ex. colle, liquide de refroidissement et autres produits chimiques) dans les contenants ou bacs appropriés.

Pièces requises pour la batterie HT de 100 kWh :

  • 1107227-00-B – TROUSSE DE TERRAIN PYRO FUSIBLE 100 KWH – 1 pièce

Si la trousse de remplacement du fusible 1107227-00-B n'est pas disponible, procurez-vous les pièces répertoriées ci-dessous :

  • 1055832-00-B – BOULON M6x15 PC109 MAT INVIOLABLE – 1 pièce
  • 1111445-00-F – DÉCONNEXION, PYROTECHNIQUE, ALIMENTÉ PAR CUR,2366A – 1 pièce
  • 1004391-00-A – SCR, M8-1,25X21, HEX, STL, ZN, PATCH, AVEC RONDELLES – 2 pièces

Pièces requises pour toutes les autres batteries HT :

  • 1084549-00-A – TROUSSE DE TERRAIN PYRO BLOC FUSIBLE 2,0 – 1 pièce

Si la trousse de remplacement de fusible 1084549-00-A n'est pas disponible, procurez-vous la pièce indiquée ci-dessous :

  • 1111313-00-F – DÉCONNEXION, PYROTECHNIQUE, ALIMENTÉ PAR CUR, 2000A – 1 pièce

Retrait

  1. Notez le numéro de pièce et le numéro de série du fusible hybride pyro de remplacement.
  2. Notez la valeur du paramètre cfg_energy dans les informations Tesladex du véhicule.
  3. Utilisez ce tableau pour déterminer le type de fusible hybride pyro de remplacement et l'application.
    Numéro de pièce Type de fusible hybride pyro Informations sur le véhicule Tesladex
    1111445-00-* Autoalimentation cfg_energy = Energy100
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Une batterie HT de 100 kW
    1111313-00-* Autoalimentation NOT (cfg_energy = Energy100)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pas une batterie HT de 100 kW
    1090924-00-* Autoalimentation NOT (cfg_energy = Energy100)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pas une batterie HT de 100 kW
    1056211-00-* Alimentation par batterie Rejetez et recherchez l’autoalimentation
    1077177-00-* Alimentation par batterie Rejetez et recherchez l’autoalimentation
    1086649-00-* Alimentation par batterie Rejetez et recherchez l’autoalimentation
    1112479-00-* Alimentation par batterie Rejetez et recherchez l’autoalimentation
    1112553-00-* Alimentation par batterie Rejetez et recherchez l’autoalimentation
  4. Si le fusible hybride pyrotechnique de remplacement est alimenté par une batterie, refusez-le et cherchez un fusible autoalimenté.
  5. Placez le véhicule sur un pont élévateur à 2 poteaux. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  6. Retirez le boîtier du filtre HEPA. Voir Boîtier - Filtre (Retirer et remplacer).
  7. Ouvrez le hayon et les portes arrière.
  8. Débranchez l'alimentation 12 V. Voir Disconnect 12V Power.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Attendez au moins 2 minutes avant de déconnecter les composants à haute tension.
  9. Soulevez le véhicule pour effectuer l'entretien sous la batterie HT.
  10. Retirez tous les articles de vos poches et assurez-vous de ne porter aucun élément métallique.
  11. Inspectez les gants isolants HT.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Reportez-vous au document d'entretien TN-15-92-003 pour obtenir plus d’informations sur l’inspection des gants isolants contre la haute tension.
  12. Enfilez les gants isolants HT et les sur-gants en cuir.
  13. Mettez le bracelet de contrôle de l'électricité statique de sécurité HT. Fixez la connexion de mise à la terre de la sangle à un trou fileté sur le bord de l'enceinte de la batterie HT.
  14. Nettoyez la zone autour du couvercle du fusible avec des lingettes alcoolisées.

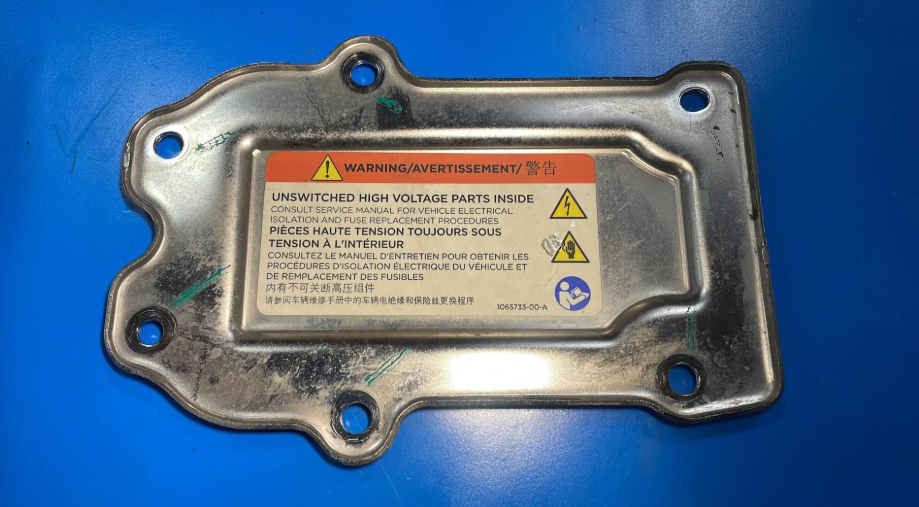

  15. Retirez les boulons (x6) qui fixent le couvercle du fusible à la batterie HT.
  16. Dégagez les languettes (x2) qui fixent le couvercle d'accès aux fusibles à la cavité des fusibles, puis retirez le couvercle de la cavité.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ne pas endommager le joint extérieur.
  17. Inspectez visuellement la cavité du fusible pour vérifier qu'il n'y a pas d'eau, de saletés, de traces d'arc électrique ou tout autre type de dommage. Si des dommages sont constatés, il convient d'ouvrir une session de Toolbox, le cas échéant.
  18. Retirez les boulons (x2) qui fixent le fusible pyro hybride aux barres omnibus.
  19. Dégagez les languettes (x4) qui retiennent le fusible hybride pyro dans la cavité du fusible, puis retirez soigneusement le fusible de la cavité.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Des arcs mineurs sont possibles. Veillez à porter l'EPI approprié, y compris des lunettes de protection, pour cette étape.
  20. Inspectez la cavité du fusible et la zone du couvercle pour vérifier qu'il n'y a pas de rouille ou de corrosion. Si vous en trouvez, reportez-vous à l'article 3207900 de Toolbox pour plus d'informations.
  21. Inspectez visuellement le fusible pyro hybride et les barres omnibus à l'intérieur de la cavité du fusible pour détecter tout signe d'arc électrique. S'il y a des preuves de la présence d'un arc électrique, faites remonter la session de Toolbox, le cas échéant.
  22. Installez le drapeau vert du fusible dans la cavité du fusible.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    En cas de problème, le drapeau latéral peut être retiré de l'ensemble du drapeau de fusible.

Installation

  1. Effectuez un réglage à zéro du résistivohmmètre Hioki pour vous préparer à mesurer les résistances plus tard durant cette procédure. Voir Compteur de résistance (réglage zéro).
  2. Retirez le fusible hybride pyro de remplacement de son emballage antistatique et placez-le sur une surface sans risque de décharge électrostatique.
  3. Retirez le drapeau vert de l’ensemble du fusible.
  4. Utilisez une lingette d’alcool isopropylique pour nettoyer soigneusement les barres conductrices à l'intérieur de la cavité du fusible et les bornes du fusible hybride pyro et laissez sécher pendant au moins 1 minute.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Il existe un barre omnibus terne et une barre omnibus brillante.
  5. Positionnez le fusible pyro hybride avec la flèche gaufrée pointant vers l'arrière, puis installez le fusible dans la cavité du fusible au-delà des languettes (x4) qui retiennent le fusible.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Des arcs mineurs sont possibles. Veillez à porter l'EPI approprié, y compris des lunettes de protection, pour cette étape.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La borne terne du fusible hybride pyro se branche sur la barre omnibus terne, la borne en cuivre du fusible se branche sur la barre omnibus brillante.
  6. Installez les boulons (x2) qui fixent le fusible pyro hybride aux barres omnibus, puis marquez les boulons avec un stylo à peinture après les avoir serrés.
    9 Nm (6.6 lbs-ft)
  7. Utilisez le compteur de résistance Hioki pour mesurer la résistance au niveau de la jonction HT de la borne terne du fusible pyro hybride et de la barre omnibus terne.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ne pas provoquer de court-circuit en touchant le côté de la barre omnibus avec la pointe du fusible.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La résistance acceptable est comprise entre 0,050 mΩ (50 μΩ) et 0,150 mΩ (150 μΩ). Si la résistance n'est pas comprise dans cette plage, repositionnez les sondes et recommencez la mesure. Si la résistance est comprise à plusieurs reprises entre 0,00 mΩ et 0,050 mΩ (50 μΩ), le test Hioki est réussi, poursuivre la procédure d'installation. Pour plus d'informations sur les tests de résistance à Hioki, voir l'article https://toolbox.teslamotors.com/articles/218200.
  8. Utilisez le compteur de résistance Hioki pour mesurer la résistance au niveau de la jonction HT de la borne en cuivre du fusible pyro hybride et de la barre omnibus brillante.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Veillez à ne pas provoquer de court-circuit en touchant le côté de la barre omnibus avec la pointe du fusible.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    La résistance acceptable est comprise entre 0,050 mΩ (50 μΩ) et 0,150 mΩ (150 μΩ). Si la résistance n'est pas comprise dans cette plage, repositionnez les sondes et recommencez la mesure. Si la résistance est comprise à plusieurs reprises entre 0,00 mΩ et 0,050 mΩ (50 μΩ), le test Hioki est réussi, poursuivre la procédure d'installation. Pour plus d'informations sur les tests de résistance à Hioki, voir l'article https://toolbox.teslamotors.com/articles/218200.
  9. Installez le couvercle d'accès aux fusibles dans la cavité des fusibles, puis fixez les languettes (x2) qui fixent le couvercle à la cavité.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Veillez à ne pas endommager le joint extérieur.
  10. Utilisez une lingette à l’alcool isopropylique pour nettoyer la surface d'étanchéité et le joint de la cavité du fusible, la surface d'étanchéité du couvercle du fusible, et laissez sécher pendant au moins 1 minute.
  11. Installez le couvercle du fusible sur la batterie HT, installez les boulons (x6) qui fixent le couvercle du fusible à la batterie HT, puis marquez les boulons avec un stylo à peinture après les avoir serrés.
    10 Nm (7.4 lbs-ft)
  12. Retirez les protections de gants en cuir et les gants isolants contre la haute tension.
  13. Branchez l’alimentation 12 V. Voir Disconnect 12V Power.
  14. Si le véhicule est configuré avec une unité MCU Tegra, procédez comme suit :
    1. Mettez à jour le micrologiciel du véhicule avec la fonction/2022.8.10.12 ou une version ultérieure. Voir Mise à jour du micrologiciel.
    2. Activez le mode Entretien Plus. Voir Mode Entretien Plus.
    3. Déverrouillez la passerelle. Voir Déverrouillage de passerelle.
    4. Sur l'écran tactile du véhicule, touchez Mode Entretien > Définir le type de fusible pyro et lisez les instructions.
    5. Touchez AUTOALIMENTÉ, puis touchez Définir et laissez la routine se terminer.
      Informational PurposesAn informational icon, calling your attention
      Remarque
      Touchez le X dans le coin supérieur gauche pour fermer.
    6. Désactivez le Mode Entretien Plus. Voir Mode Entretien Plus.
  15. Si le véhicule est configuré avec un MCU Intel, effectuez les étapes suivantes :
    1. Mettez à jour le micrologiciel du véhicule avec la version develop/2023.12 ou une version ultérieure. Voir Mise à jour du micrologiciel.
    2. Activez le mode Entretien Plus. Voir Mode Entretien Plus.
    3. Déverrouillez la passerelle. Voir Déverrouillage de passerelle.
    4. Sur l'écran tactile du véhicule, touchez Batterie HT (éclair), touchez le fusible vert dans le graphique, touchez Lire/écrire le type de fusible, puis lisez les instructions.
    5. Dans le menu déroulant « Pyro fuse type » (type de fusible pyro), sélectionnez SELFPOWERED_HYBRIDPYRO, dans le menu déroulant de lecture ou d'écriture, sélectionnez ÉCRIRE, touchez Exécuter et laissez la routine se terminer.
    6. Désactivez le Mode Entretien Plus. Voir Mode Entretien Plus.
  16. Installez le boîtier du filtre HEPA. Voir Boîtier - Filtre (Retirer et remplacer).
  17. Maintenez enfoncé le bouton CALIBRATE (Étalonner) sur l’écran tactile du véhicule Model X jusqu'à ce que les portes arrière soient pleinement étalonnées, qu'elles se ferment et que le message « ÉTALONNAGE TERMINÉ » s'affiche.
  18. Retirez le véhicule du pont élévateur à 2 colonnes. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
