Capteur – ultrasonique – porte arrière – gauche (retrait et remplacement)

Code de correction 11334312

  • 2023-11-03 : Mise à jour de la température du capteur à ultrasons pour l'installation.
  • 21-07-2023 : Procédure mise à jour pour tenir compte de la dernière validation GSD, des valeurs de température et de pression élevées pour l’installation de capteurs à ultrasons.

Outils spéciaux requis pour effectuer cette procédure :

Numéro de pièce Description
1080580-00-A Pistolet thermique
1080603-00-A Thermomètre infrarouge
1080978-00-A Dynamomètre
1080978-10-A Embout de 22 mm de diamètre pour dynamomètre
1095806-00-A Cible, capteur à ultrasons de porte-faucon, MX

Dépose

  1. Ouvrez la porte avant gauche et abaissez la vitre.
  2. Ouvrez la porte arrière gauche à une hauteur confortable pour travailler.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que la vitre arrière gauche est complètement fermée.
  3. Retirez la garniture décorative inférieure de la porte arrière gauche. Voir Garniture - garniture de porte - gauche - arrière - inférieure (retrait et remplacement).
  4. Retirez le panneau de garniture de la porte arrière côté gauche. Voir Panneau - garniture de porte - arrière - gauche (retirez et installez).
  5. Placez la porte arrière gauche à une hauteur confortable pour travailler.
  6. Retirez l’unité de rangement sous le capot. Voir Unité de rangement sous le capot (retirez et remplacez).
  7. Retirez le filtre HEPA. Voir Filtre - HEPA (retrait et remplacement).
  8. Débranchez l'alimentation 12 V. Voir Disconnect 12V Power.
  9. Retirez le panneau de fermeture de la porte arrière gauche. Voir Panneau de fermeture – porte – arrière – côté gauche (Retirer et installer).
  10. Tournez le capuchon qui maintient le capteur ultrasonique dans le sens des aiguilles d’une montre pour le retirer, puis retirez le ressort et l’entretoise.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lorsque le capuchon (1) est retiré, le ressort (2) et l’entretoise (3) peuvent tomber du support du capteur.
    1 Capuchon
    2 Ressort
    3 Entretoise
    4 Capteur à ultrasons
    5 Support
    6 Bande de butylcaoutchouc
  11. Relâchez la languette de verrouillage, débranchez le connecteur électrique du capteur à ultrasons de la porte gauche, puis utilisez un outil de découpe en plastique pour retirer le capteur de son support.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Utilisez un outil pour garnitures en plastique pour retirer le capteur. N’utilisez pas de pic, car cela pourrait rayer la peinture du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Inspectez la face du capteur; assurez-vous que l’adhésif qui fixait le capteur à la porte a été retiré avec le capteur. Si de l’adhésif reste collé à la porte, utilisez un outil pour garnitures en plastique pour le retirer.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Jetez le capteur à ultrasons après l’avoir retiré.

Installation

Warning IconA warning icon, calling your attention to a possibly risky situation
ATTENTION
Le capteur à ultrasons est un composant à usage unique. Si le capteur à ultrasons est retiré, il doit être mis au rebut et un nouveau capteur à ultrasons doit être installé.
  1. Fixez la pointe de 22 mm sur le dynamomètre.
  2. Utilisez des lingettes IPA pour nettoyer soigneusement la zone de montage du capteur sur le panneau de la porte.
  3. Utilisez une pince à ressort, une pince à barre ou un outil similaire pour maintenir délicatement le nouveau capteur avec la bande de couplage vers le haut.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Le capteur à ultrasons et le panneau de porte doivent être à une température élevée pour assurer une bonne adhésion. Lisez cette section en entier avant de poursuivre. Effectuez les étapes de 4 à 8 sans vous arrêter.
  4. Utilisez un thermomètre infrarouge pour vérifier la température du panneau de la porte. Si nécessaire, utilisez le pistolet thermique pour chauffer le panneau de porte à au moins 25 °C (77 °F).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Ne poursuivez pas cette procédure tant que le panneau de porte n’a pas atteint une température d’au moins 25 °C (77 °F).
  5. Retirez le film de protection du nouveau capteur.
  6. Utilisez un pistolet thermique et un thermomètre infrarouge pour chauffer le nouveau capteur à ultrasons jusqu'à 40 °C à 50 °C (104 °F à 122 °F).
  7. Installez le capteur à ultrasons sur le panneau arrière gauche de la porte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Portez un EPI approprié pour éviter les blessures.
  8. Utilisez le dynamomètre pour appliquer une force de 65 N au capteur pendant au moins 30 secondes.
  9. Réinstallez l’entretoise, le ressort et le capuchon pour fixer le capteur à ultrasons.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Lors de la réinstallation de l’entretoise, veillez à ce que le côté plat soit orienté vers le capteur.

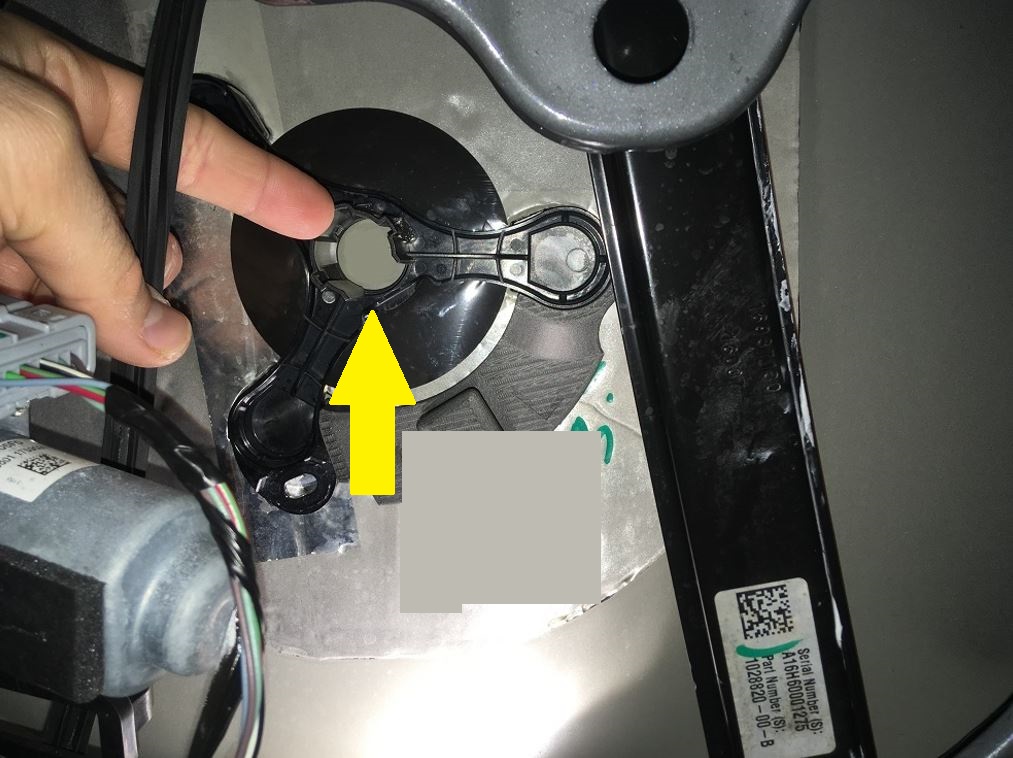

  10. Branchez le connecteur électrique au nouveau capteur à ultrasons, puis fixez l’attache du faisceau au support du capteur à ultrasons.
  11. Installez le panneau de fermeture de la porte arrière gauche. Voir Panneau de fermeture – porte – arrière – côté gauche (Retirer et installer).
  12. Branchez l’alimentation 12 V. Voir Disconnect 12V Power.
  13. Appuyez sur le bouton de fermeture du montant B gauche et maintenez-le enfoncé jusqu’à ce que la porte arrière gauche s’enclenche complètement.
  14. Positionnez l’outil spécial cible du capteur à ultrasons à environ 60 cm du centre de la porte arrière gauche.
  15. Fixez le capuchon du câble long de l’outil cible sur le boulon arrière du coussin de levage avant sous le véhicule.
  16. Fixez le capuchon du câble court de l’outil cible sur le boulon avant du coussin de levage arrière sous le véhicule.
  17. Repositionnez l’outil cible de manière à ce que les deux câbles soient tendus, puis déplacez l’anneau de câble de l’outil cible jusqu’à ce qu’il se trouve juste au-dessus du marqueur.
  18. Connectez un ordinateur portable au port de diagnostic du véhicule, puis utilisez Toolbox 3 pour vous connecter localement au véhicule. Voir Toolbox 3 (Connecter et déconnecter).
  19. Déverrouillez la passerelle du véhicule pour la communication de diagnostic. Voir Déverrouillage de passerelle.
  20. Sélectionnez la porte à tester :
    1. For the driver side rear door, in Toolbox 3, click the Actions tab, type "DRV_USS_DOOR" into the search field, click TEST-SELF_BCFALCD_DRV_USS-DOOR-WITH-OBSTACLESearch for routine in Toolbox, click Run, and allow the routine to complete.
    2. For the passenger side rear door, in Toolbox 3, click the Actions tab, type "PAS_USS_DOOR" into the search field, click TEST-SELF_BCFALCP_PAS_USS-DOOR-WITH-OBSTACLESearch for routine in Toolbox, click Run, and allow the routine to complete.
  21. Débranchez l’ordinateur portable du véhicule. Voir Toolbox 3 (Connecter et déconnecter).
  22. Installez le panneau de garniture de porte arrière du côté gauche. Voir Panneau - garniture de porte - arrière - gauche (retirez et installez).
  23. Installez la garniture décorative inférieure de la porte arrière gauche. Voir Garniture - garniture de porte - gauche - arrière - inférieure (retrait et remplacement).
  24. Installez le filtre HEPA. Voir Filtre - HEPA (retrait et remplacement).
  25. Installez l'unité de rangement sous le capot. Voir Unité de rangement sous le capot (retirez et remplacez).
  26. Utilisez l’écran tactile pour calibrer les portes arrière via Contrôles > Étalonner.
