Module d’essuie-glace (conduite à droite) (retirez et remplacez)

Code de correction 17502702

Dépose

Ouvrez la porte avant droite
Retirez le tablier central arrière sous le capot (voir la procédure).
Retirez le filtre HEPA (voir la procédure).
Débranchez la pince de la borne négative de la batterie 12 V (couple de 5 Nm).
Débranchez la boucle de premier répondant.

ATTENTION
Ne coupez pas la boucle du premier intervenant.
Débranchez le tuyau flexible de lave-glace du mamelon situé sur le côté gauche du véhicule.
Soulevez l’avant de l'auvent et libérez le boyau de vidange.
Débranchez les flexibles des bras d'essuie-glace de l'écran d'auvent.

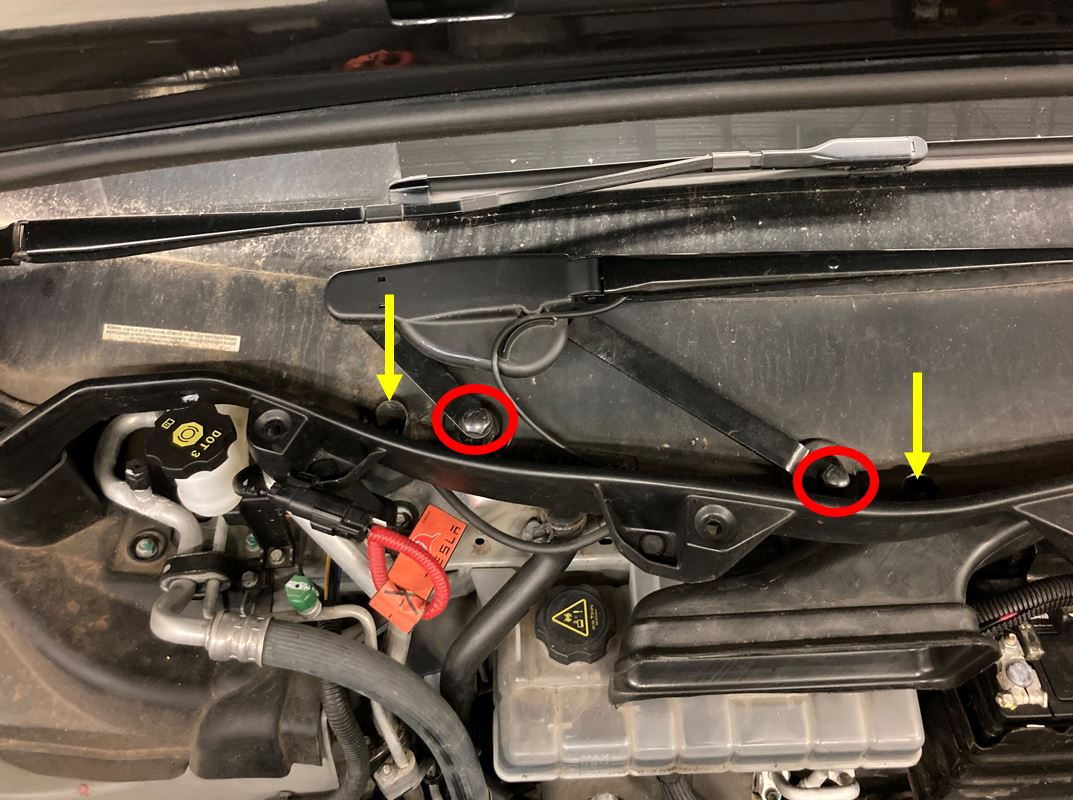

Retirez les écrous (x3) (couple de 17 Nm) qui fixent le bras d'essuie-glace de l'écran d'auvent.
Retirez les attaches (x2) sur les couvercles de la charnière de capot du côté droit et gauche, puis retirez-les.
Retirez les goupilles-poussoirs (x5) qui fixent le capot au véhicule, puis éloignez le capot du pare-brise.
Retirez l'attache (x1) qui fixe le conduit du filtre HEPA au véhicule, puis retirez le conduit.

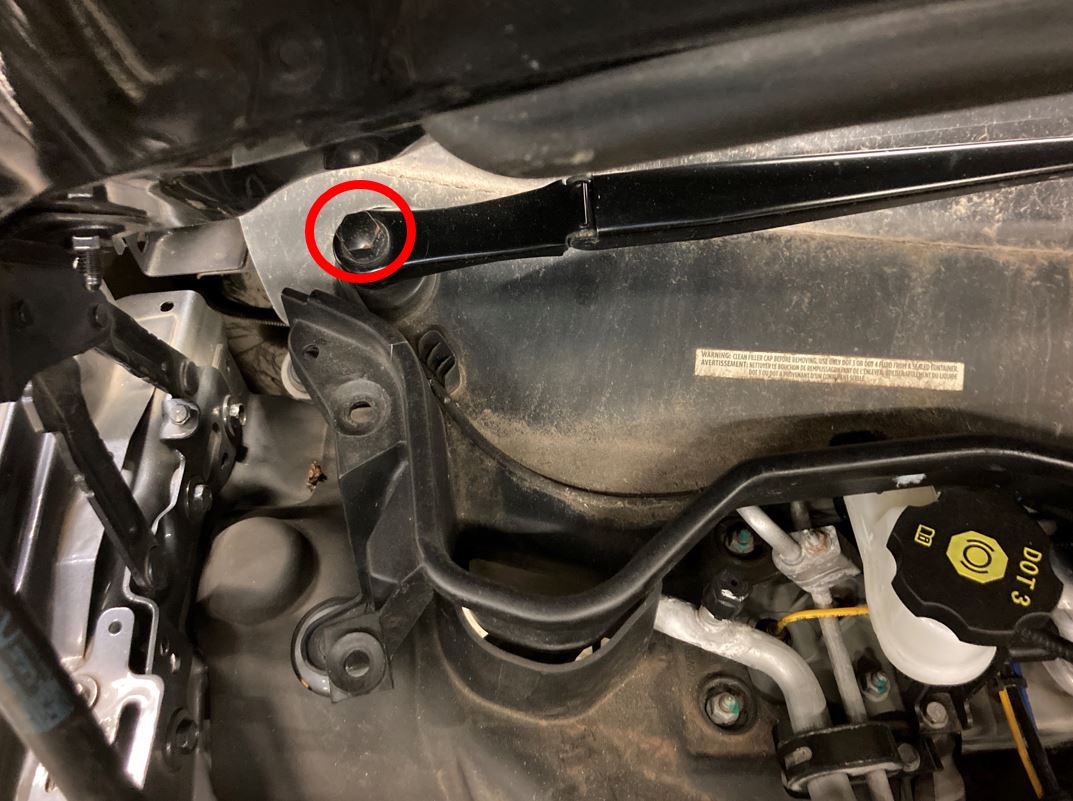

Déposer les attaches et la vis (couple de 9 Nm) qui fixent le support de montage de l'écran d'auvent à la carrosserie, puis retirez-le du véhicule.
Desserrez les vis (x3) (couple de 9 Nm) qui fixent le module d'essuie-glace à la carrosserie.
Tirez doucement le module d'essuie-glace vers l'avant, puis débranchez le connecteur électrique du module d'essuie-glace.
Retirez le module d'essuie-glace du véhicule.
