Attelage de remorque (Retirer et remplacer)

Code de correction 12300202

  • 2025-11-28: Ajout d'instructions pour la modification de l'attelage de remorque du Model Y 2021 et des modèles plus récents.

Dépose

  1. Retirez le carénage arrière. Voir Carénage - arrière (retrait et installation),
  2. Débranchez le connecteur électrique du faisceau de câbles de la remorque.
  3. Retirez les huit écrous qui retiennent l’attelage de remorque aux goujons sur la carrosserie (couple de 65 Nm).
  4. Retirez l’attelage de remorque.

Installation

Si l'attelage de remorque du Model X 016-2020 est disponible : La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit : À l'aide d'attaches autobloquantes, fixez le côté du faisceau de câbles de la remorque qui fait face au véhicule à l'attelage de remorque. Retirez l’excédent d'attaches autobloquantes.

Si l'attelage de remorque du Model X 2016-2020 n'est plus disponible, suivez ces étapes pour modifier et installer un attelage de remorque pour Model X 2021 et plus récent :

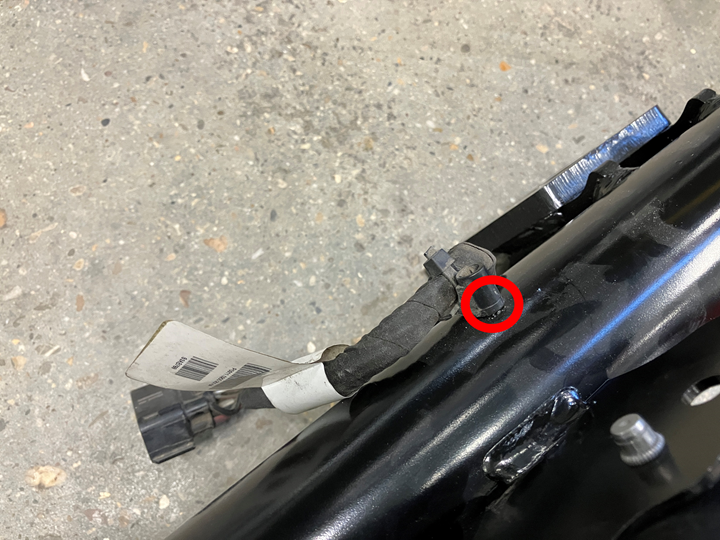

  1. Retirez l'écrou qui fixe l'ECU d'attelage à l'ensemble d'attelage, puis enlevez l'ECU.

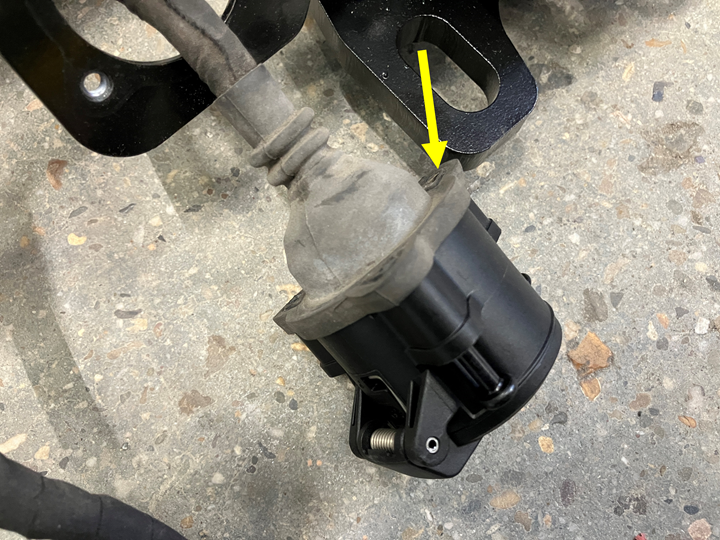

  2. Retirez les vis (x3) qui fixent la prise de l'attelage de remorque au nouvel ensemble d'attelage de remorque.
  3. Retirez les attaches (x2) qui fixent le faisceau de raccordement du nouvel attelage de remorque à l'ensemble d'attelage de remorque, puis retirez le faisceau de raccordement de l'attelage de remorque.

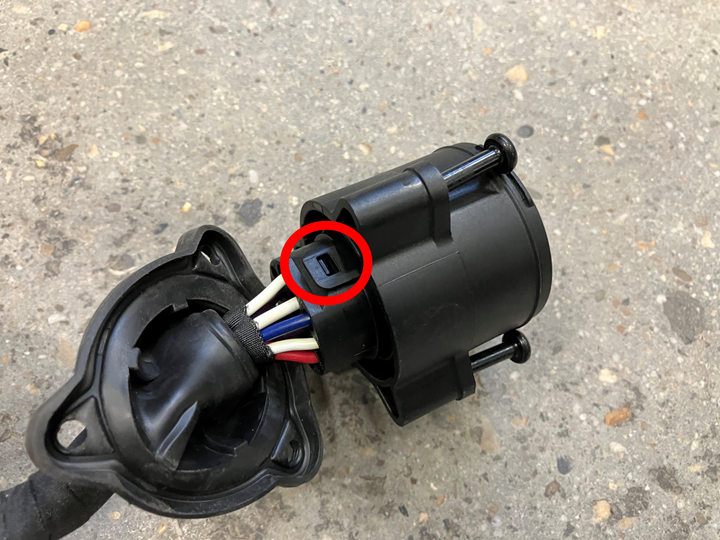

  4. Retirez le couvercle de l'ancien faisceau de raccordement de l'attelage de remorque.

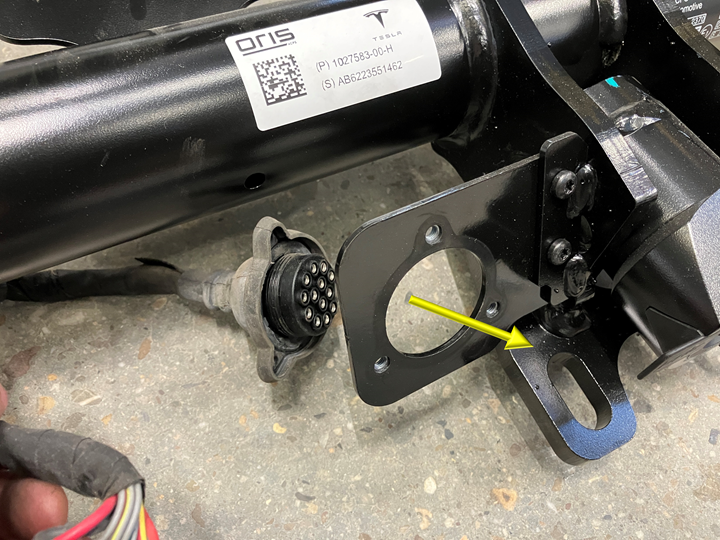

  5. Faites passer le faisceau de raccordement à travers le support de montage du nouvel ensemble d'attelage de remorque.
  6. Installez le couvercle sur le faisceau de raccordement de l'attelage de remorque.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le passe-câble est correctement positionné.

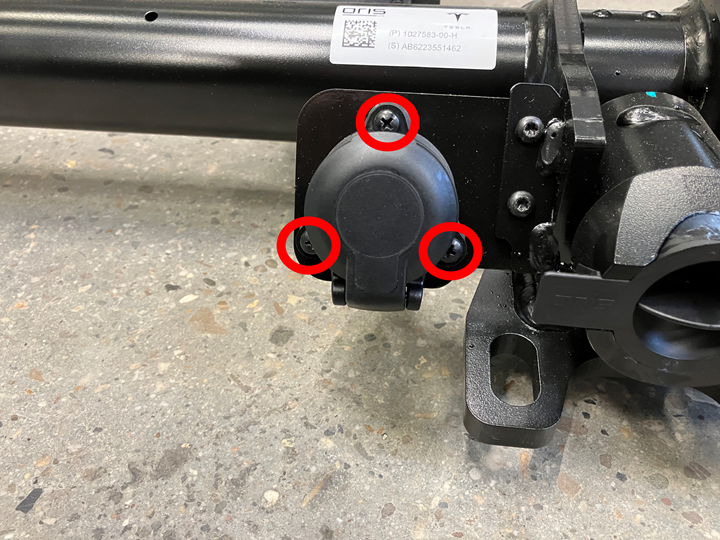

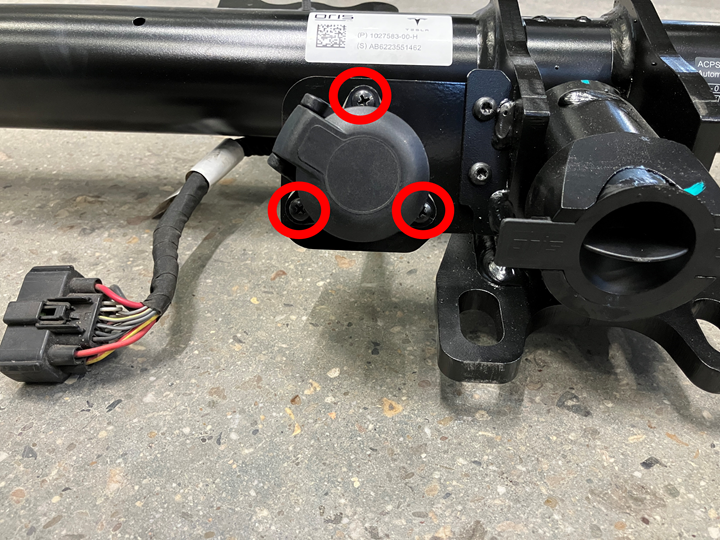

  7. Installez les vis (x3) qui fixent le faisceau de raccordement de l'attelage de remorque à l'ensemble d'attelage de remorque (couple de 3 Nm).
  8. Fixez l’attache qui fixe le faisceau de raccordement de l'attelage de remorque à l'ensemble d'attelage de remorque.
  9. Installez l'attelage de remorque sur les goujons, puis serrez les écrous (x8) qui fixent l'attelage de remorque au véhicule (couple de 65 Nm).
  10. Installez le carénage arrière. Voir Carénage - arrière (retrait et installation),
