Clean Radiator (Non-Heat Pump) (Maintenance)

Code de correction 18301100 0.90 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire indiqués ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. NOTE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

  • 2026-04-16: Ajout des étapes pour nettoyer le dessous du ventilateur de refroidissement.

Procédure

  1. Placez le véhicule sur le pont élévateur à 2 colonnes.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Réglez la suspension pneumatique en mode Cric, via Contrôles > Entretien > Mode Cric. Levez le pont élévateur jusqu'à ce que les bras touchent les points de levage.
  2. Activez le mode Entretien. Voir Mode Entretien
  3. Retirez l'ensemble du carénage avant. Voir Ensemble de carénage - avant (retrait et installation)
  4. Retirez l'ensemble de grille d’aération active. Voir Grille d’aération active – centre (retrait et remplacement)

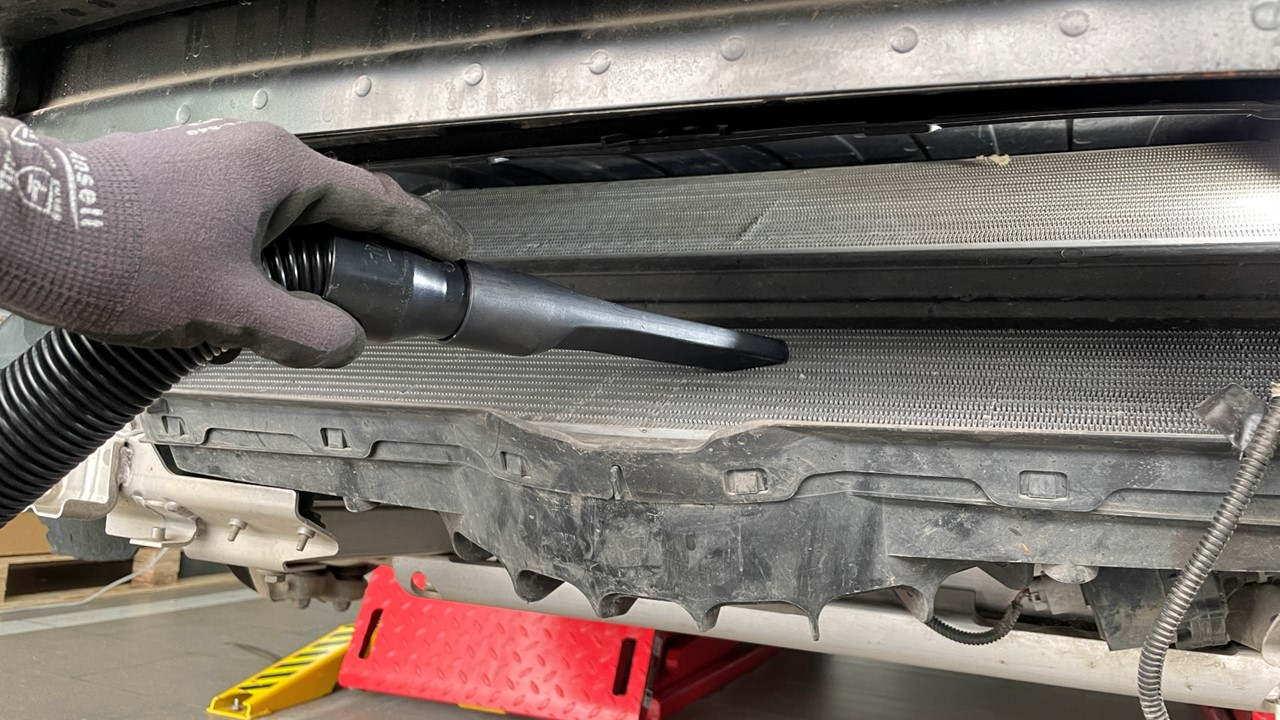

  5. Utilisez un aspirateur pour nettoyer la saleté sur le radiateur et le condenseur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez les gros débris au besoin.

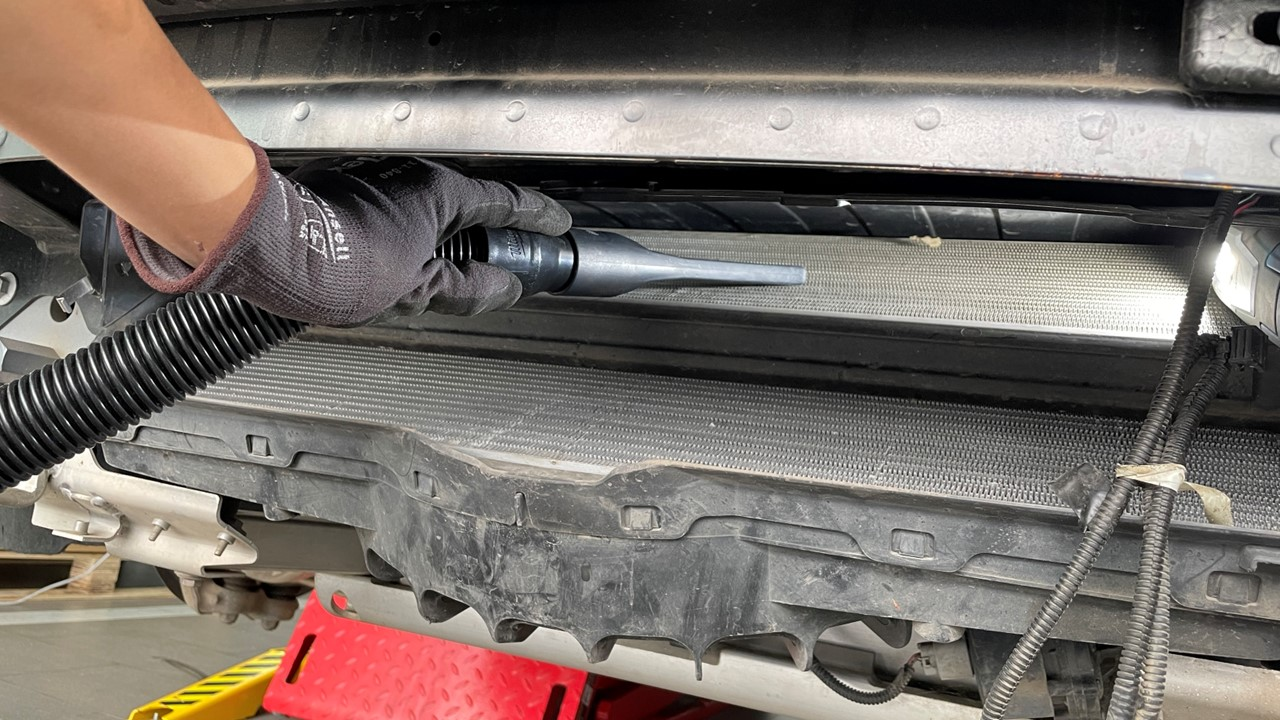

  6. Utilisez un pistolet à air comprimé pour nettoyer la saleté sur le radiateur et le condenseur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Ne vous approchez pas trop des pales du radiateur et du condenseur.
  7. Utilisez un pistolet à air comprimé pour nettoyer le dessous du ventilateur de refroidissement.
  8. Vérifiez s'il y a des cailloux sur le dessous du condenseur et du ventilateur de refroidissement.
  9. Installez l'ensemble de grille d’aération active. Voir Grille d’aération active – centre (retrait et remplacement)
  10. Installez l'ensemble de carénage avant. Voir Ensemble de carénage - avant (retrait et installation)
  11. Déverrouillez la passerelle du véhicule. Voir Déverrouillage de passerelle
  12. Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) : TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
  13. Quitter mode Entretien. Voir Mode Entretien
