Feux - antibrouillard - avant (Ajuster)

Code de correction 17404000

  • 2023-12-11 : Ajout d'une photo pour le réglage des phares antibrouillard.

Le flux lumineux de la source des feux antibrouillard des Model S et X est inférieur à 2 000 lumens. C'est pourquoi l'objectif doit être de -1 % (-0,57 degré) ou moins. Utilisez le testeur de phares, Beissbarth, modèle 815 (1133367-00-A) ou une planche murale ou de visée en suivant ces directives :

  • Spécification supérieure : -0,60 deg (-100 mm @ 10 m)
  • Spécification inférieure : -0,85 deg (-150 mm @ 10 m)
  1. Positionnez le véhicule pour régler les feux antibrouillard :
    • Dans un endroit sombre.
    • Sur une surface plane.
    • Perpendiculairement à un tableau de visée des phares ou à un mur dont la surface est d'un blanc mat. Le mur doit mesurer au moins 3,7 m de largeur et 1,87 m de hauteur.
    • 10 m (32,8 pi) du mur.
  2. Assurez-vous que les quatre pneus sont tous gonflés à leurs pressions recommandées. Référez-vous à Pression des pneus.
  3. Ajustez la hauteur de caisse de manière à ce que la suspension du véhicule soit réinitialisée à Standard. Voir Assiette – réglage.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Pour effectuer le reste de cette procédure, un assistant dont le poids est d’au moins 75 kg doit s’asseoir dans le siège du conducteur.
  4. Notez la hauteur entre le sol et le centre des lentilles des phares des feux antibrouillard gauche et droit.
  5. Mesurez une ligne droite entre chacune des lentilles de projection et le mur. Au point où chaque ligne rencontre le mur, marquez deux lignes horizontales de 100 mm (limite supérieure de l'objectif) et de 150 mm (limite inférieure de l'objectif) plus bas que ce qui a été enregistré à l'étape précédente. Par exemple, si la hauteur des lentilles du phare est de 283 mm, marquez les lignes horizontales à 183 mm et 133 mm du sol respectivement.
    Figure 1. Model S représenté (Model X similaire)
  6. Allumez les feux de brouillard.
  7. Couvrez les deux phares et le feu antibrouillard droit.
  8. Insérez une clé à douille de 8 mm ou un embout à douille Philips (selon le cas) dans le trou de la jupe inférieure, sous le feu antibrouillard gauche.
  9. Réglez le feu de brouillard verticalement de manière à ce que la coupure du faisceau supérieur soit alignée entre les lignes horizontales marquées sur le mur. Pour une meilleure performance, le seuil doit être aligné sur la limite supérieure de l'objectif.
    1 Zone sombre du mur
    2 Ligne horizontale tracée sur le mur
    3 Zone illuminée du mur
  10. Répétez les étapes 8 à 10 pour régler le feu antibrouillard droit.

Ajuster les Phares antibrouillard à l'aide d'un testeur de phares

1133367-00-A Testeur de phares, Beissbarth, modèle 815
Les phares antibrouillard peuvent être testés et réglés pendant la procédure de réglage des phares à l'aide de l'outil de test des phares. Reportez-vous à la procédure de réglage des phares du véhicule.

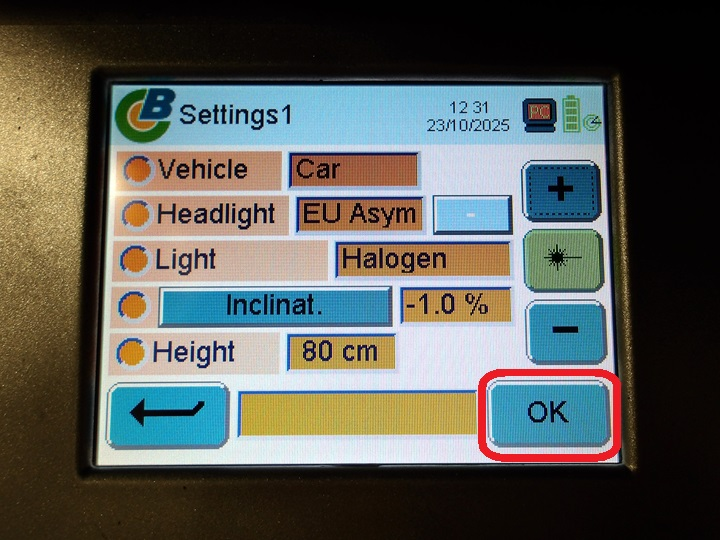

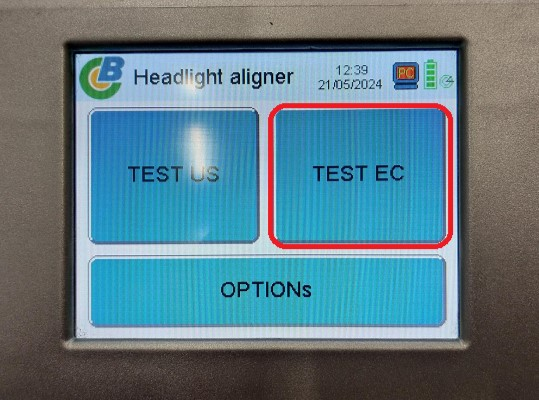

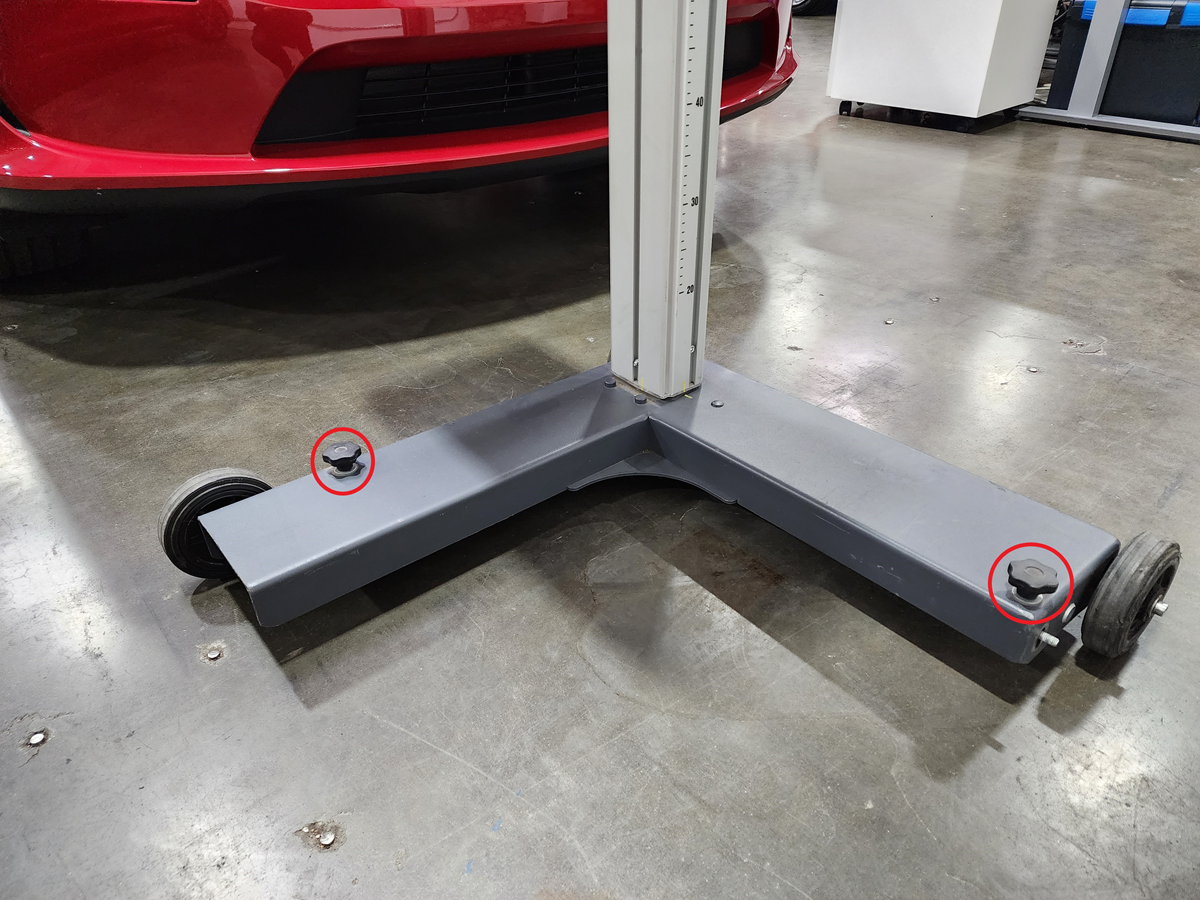

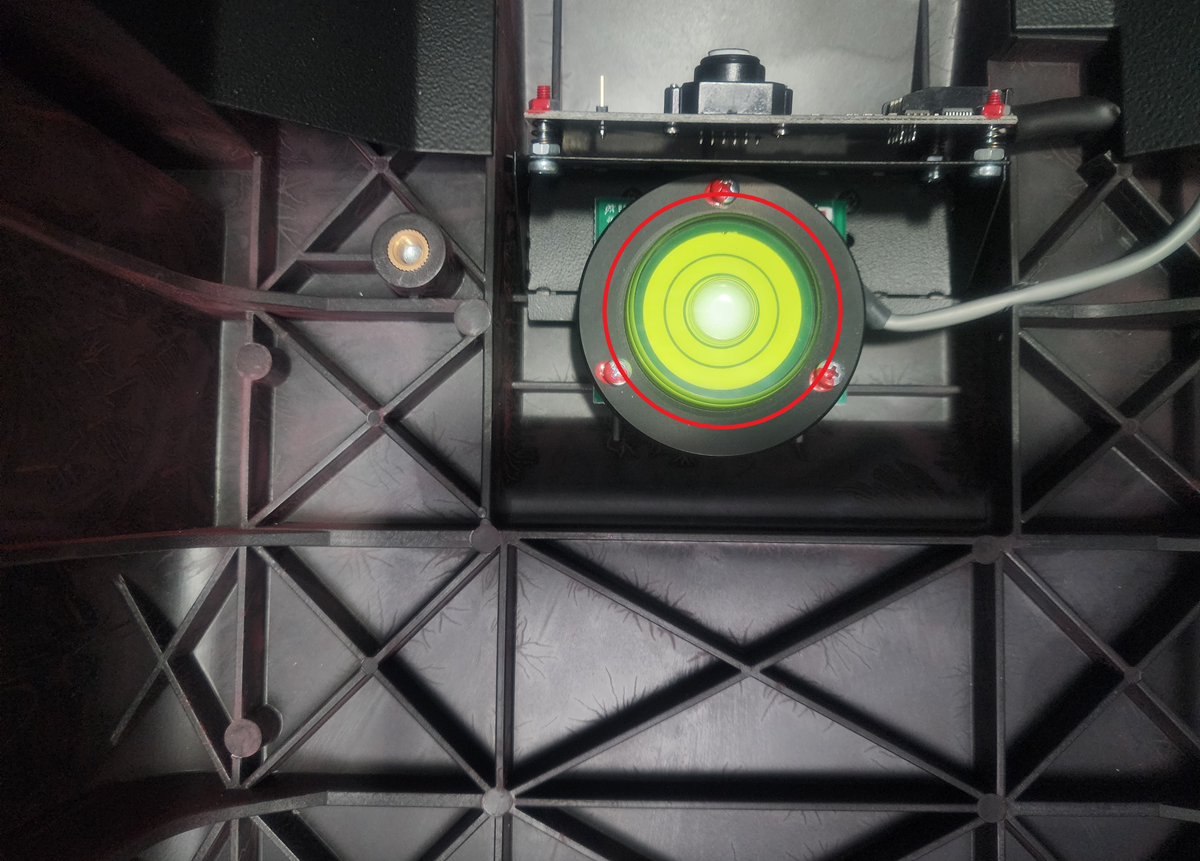

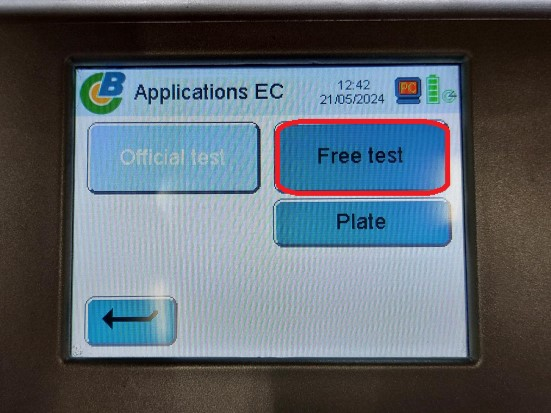

  1. Installez le testeur de phares, Beissbarth, modèle 815 (1133367-00-A), puis choisissez les paramètres de base du test des phares sur l'écran tactile du testeur de phares en fonction de la procédure de réglage des phares du véhicule :
    • Phares (réglage) - Amérique du Nord (Code de correction : 17409000)
    • Phares (réglage) - Europe (Code de correction : 17409100)

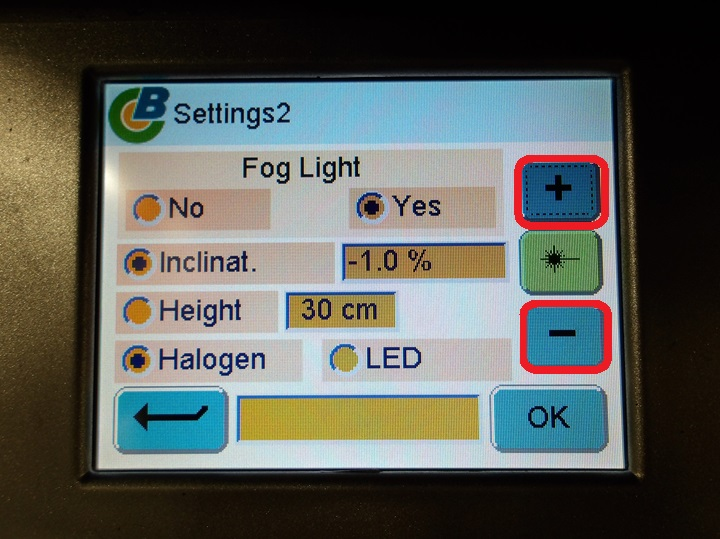

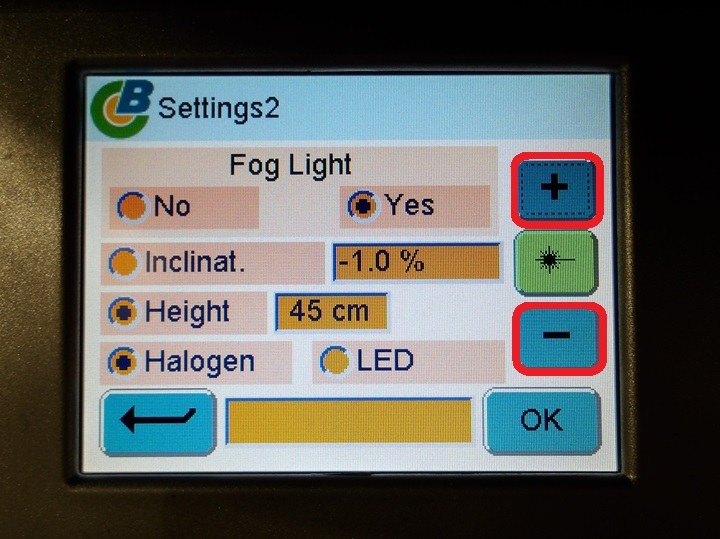

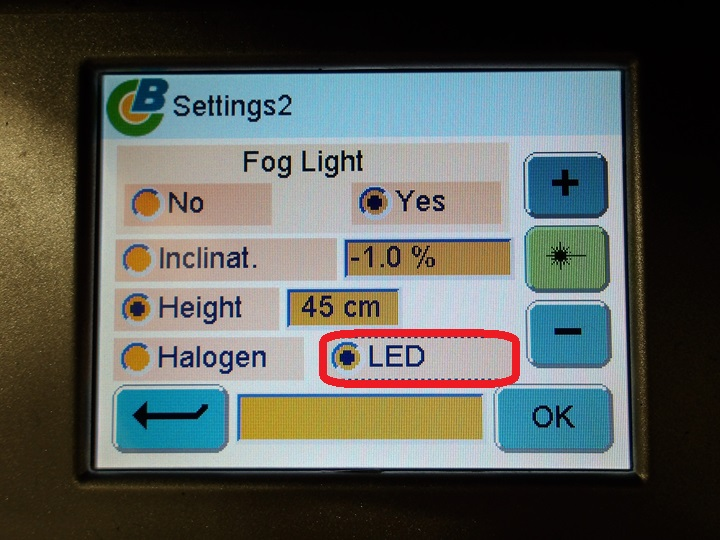

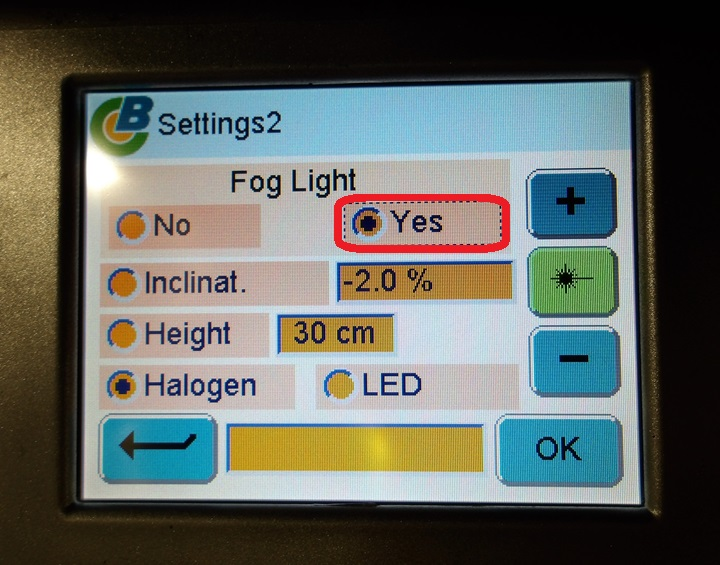

  2. Sur l'écran de l'outil de test des phares « Settings2 Fog Light », sélectionnez Yes (Oui) pour configurer le test des phares antibrouillard, puis utilisez les boutons + ou - pour choisir les paramètres.

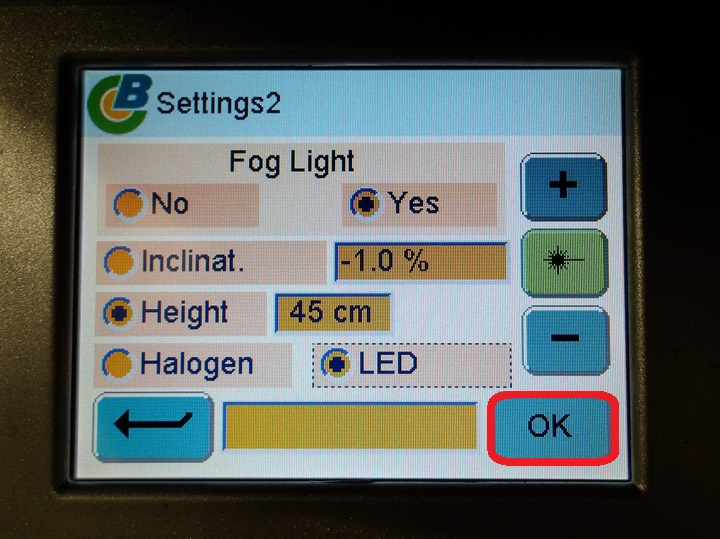

  3. Cliquez sur OK.
  4. Effectuez le test des phares, si nécessaire.
  5. Dans l'outil de test des phares, sélectionnez Fog Light (Feux de brouillard), puis cliquez sur OK.

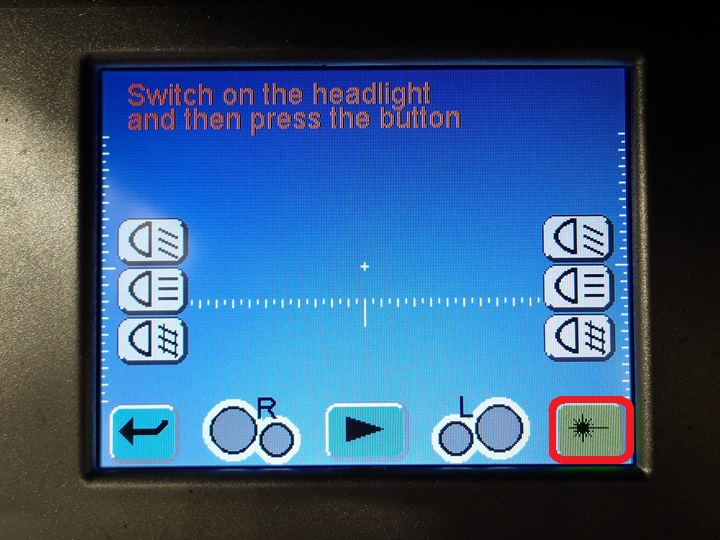

  6. Sur l'outil du testeur de phares, sélectionnez Laser, puis abaissez l'outil sur la colonne pour placer le réticule du guide laser des phares sur le point le plus brillant du feu de brouillard gauche.

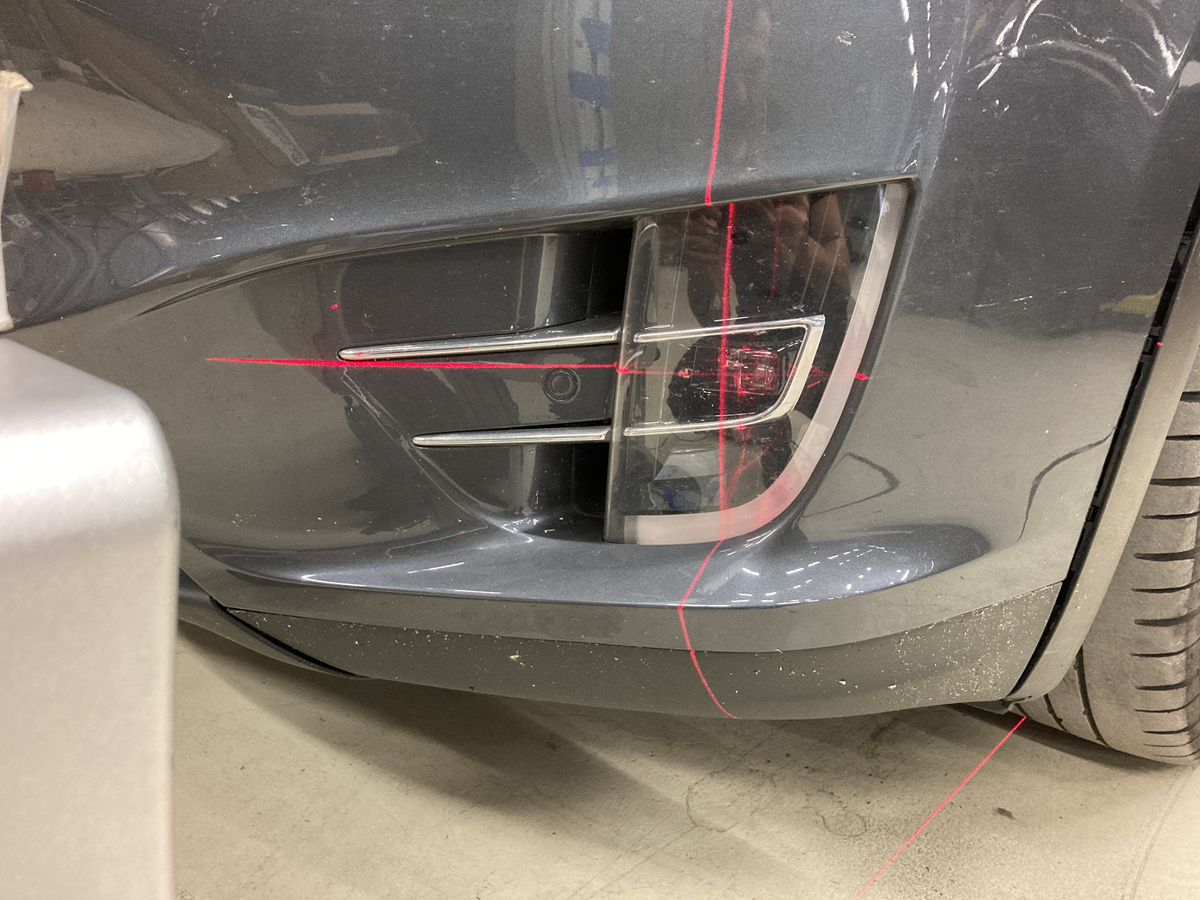

    Figure 2. Feux antibrouillard Model S
    Figure 3. Feux antibrouillard Model X
  7. Éteignez le laser de guidage.

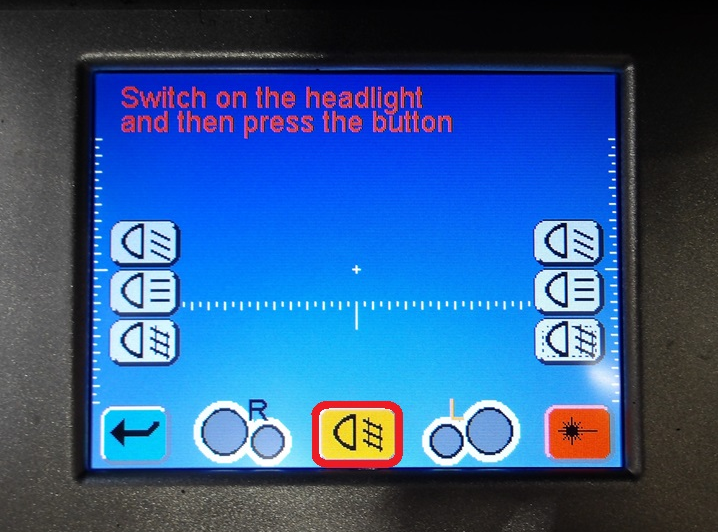

  8. Pour commencer le test des phares antibrouillard, sélectionnez l'icône de phare antibrouillard gauche sur l'écran tactile de l'outil de test des phares, puis sélectionnez le bouton de phare antibrouillard en bas de l'écran.

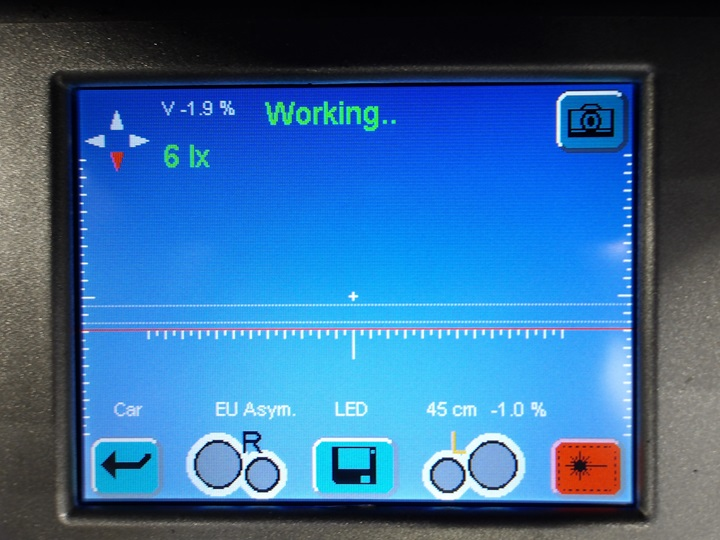

  9. Insérez une clé à douille de 8 mm ou un embout à douille Philips (selon le cas) dans le trou de la jupe inférieure sous le feu antibrouillard gauche, puis réglez le feu antibrouillard verticalement selon les spécifications.

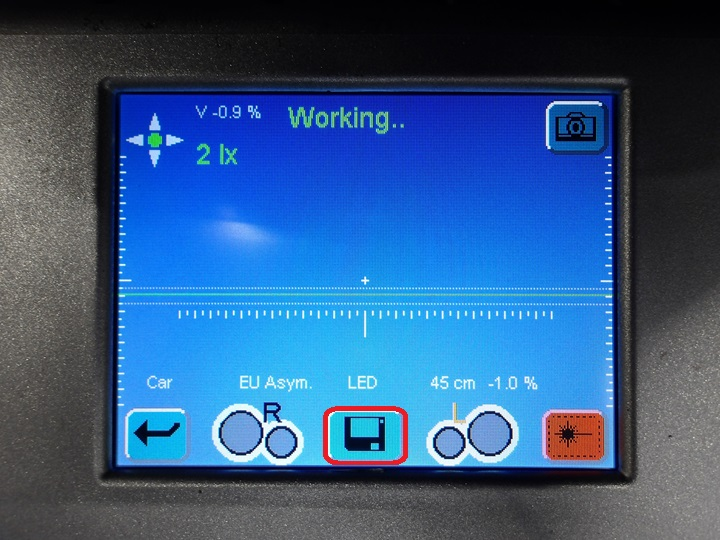

  10. Sur l'outil testeur de phares, sélectionnez Save (Enregistrer) pour enregistrer les résultats.
  11. Faites avancer l'outil testeur de phares jusqu’au phare antibrouillard droit et répétez les étapes 5 à 9.
  12. Lorsque les deux phares antibrouillard ont été testés, sur l'outil de test des phares, sélectionnez à nouveau l'icône Enregistrer pour afficher les résultats du test.
