Code de correction 18103222 FRT 0.36 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires à ServiceManualFeedback@tesla.com. REMARQUE : Consultez Protection individuelle pour vous assurer de porter l’équipement de protection individuelle adéquat lorsque vous effectuez la procédure ci-dessous. REMARQUE : Voir Précautions ergonomiques pour consulter les pratiques de travail sécuritaires et saines.

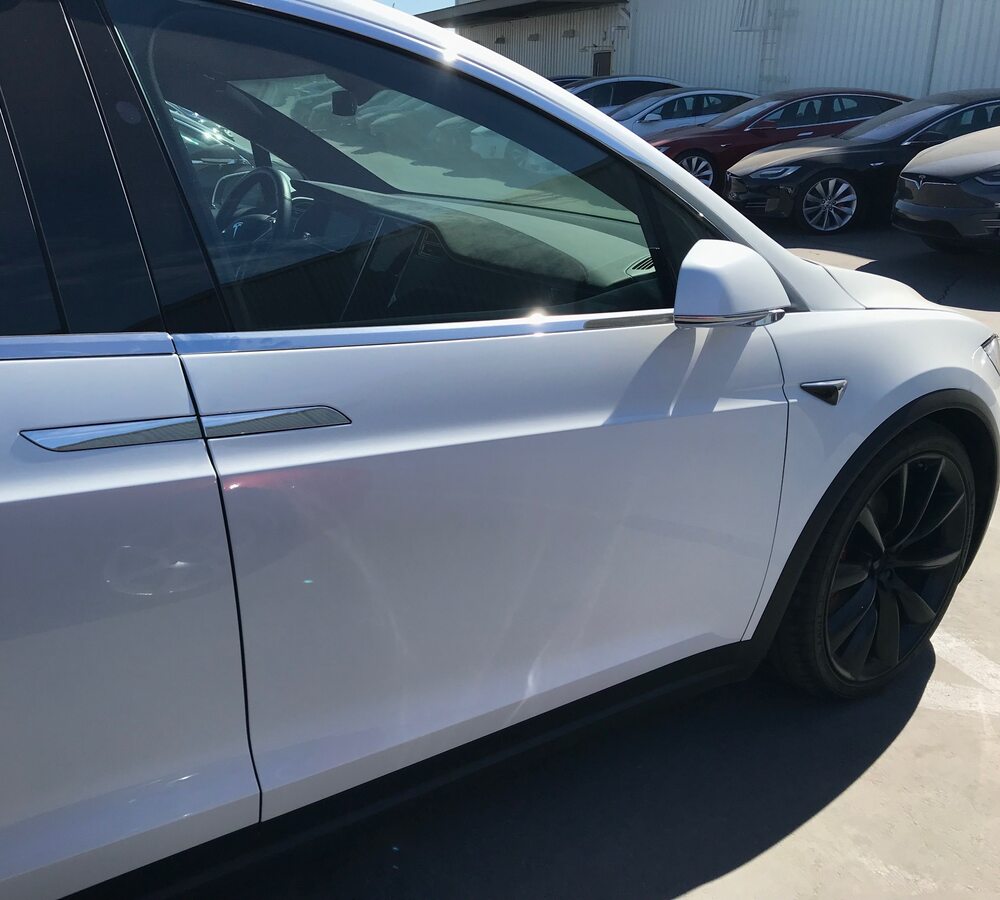

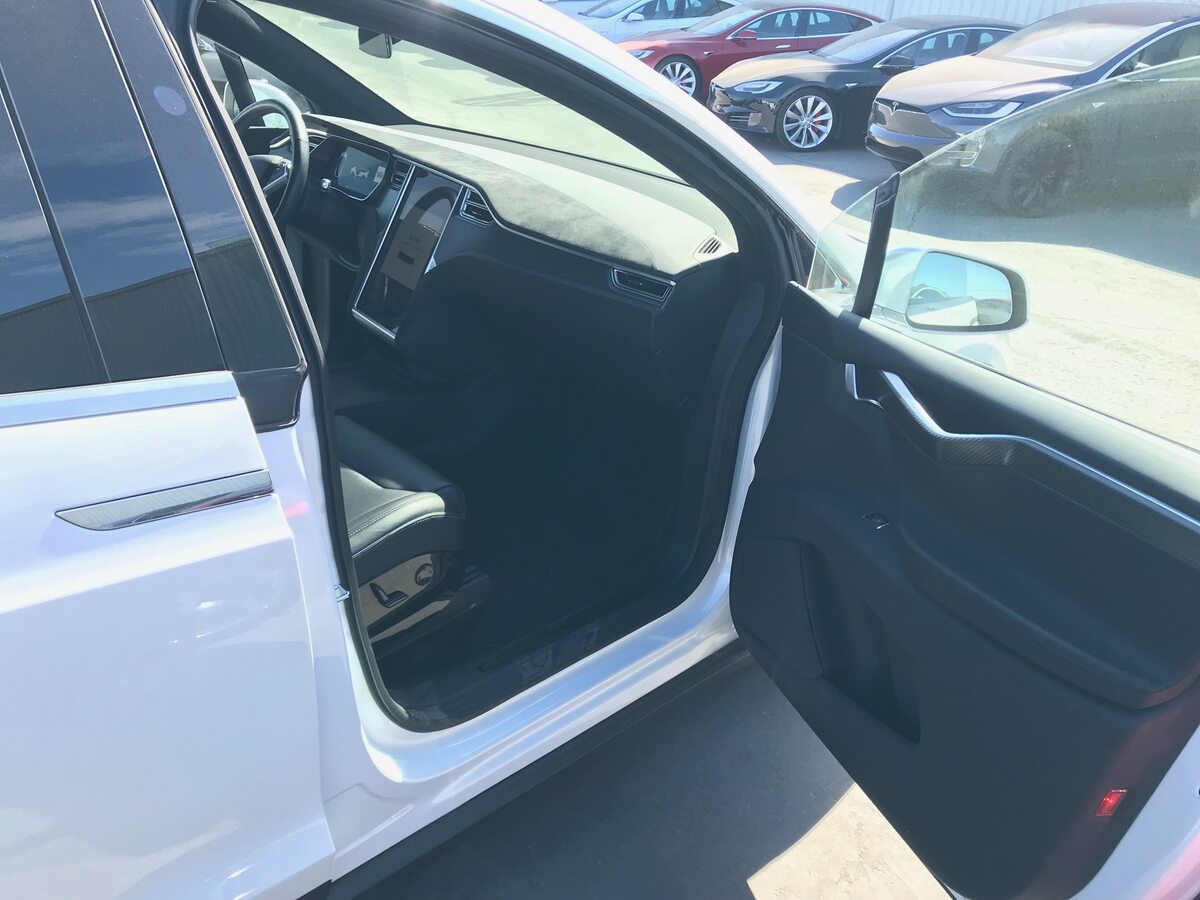

1. Open passenger door and roll down window

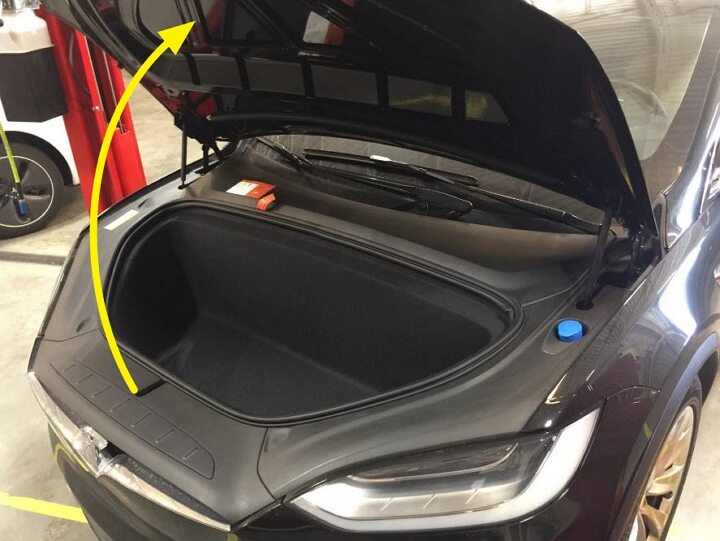

2. Open hood
   Remarque

   Via center display > Controls > Front Trunk





3. Remove underhood aprons
   Remarque

   4x aprons, LH and RH aprons have 1x clip each

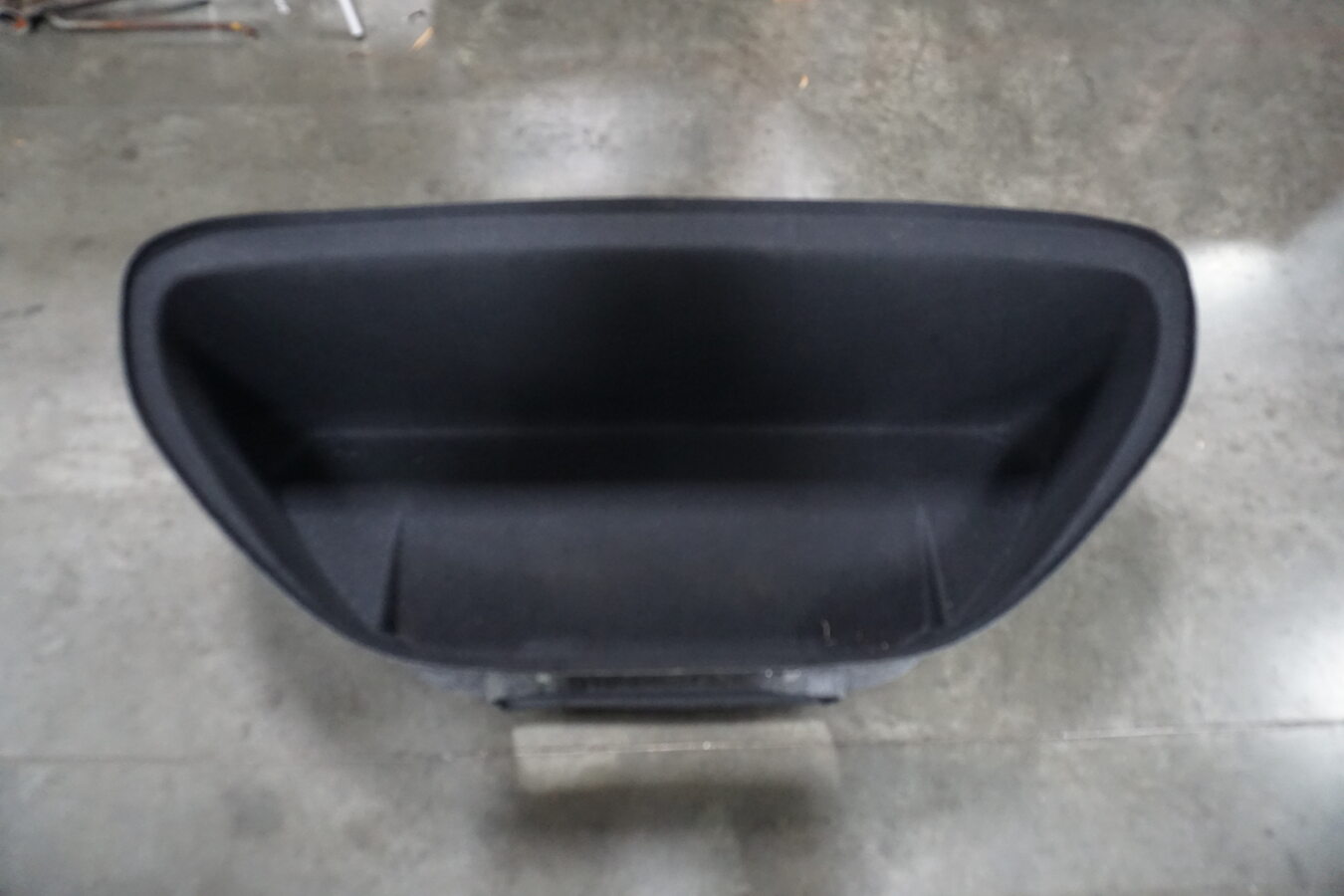

4. Remove frunk carpet
   Remarque

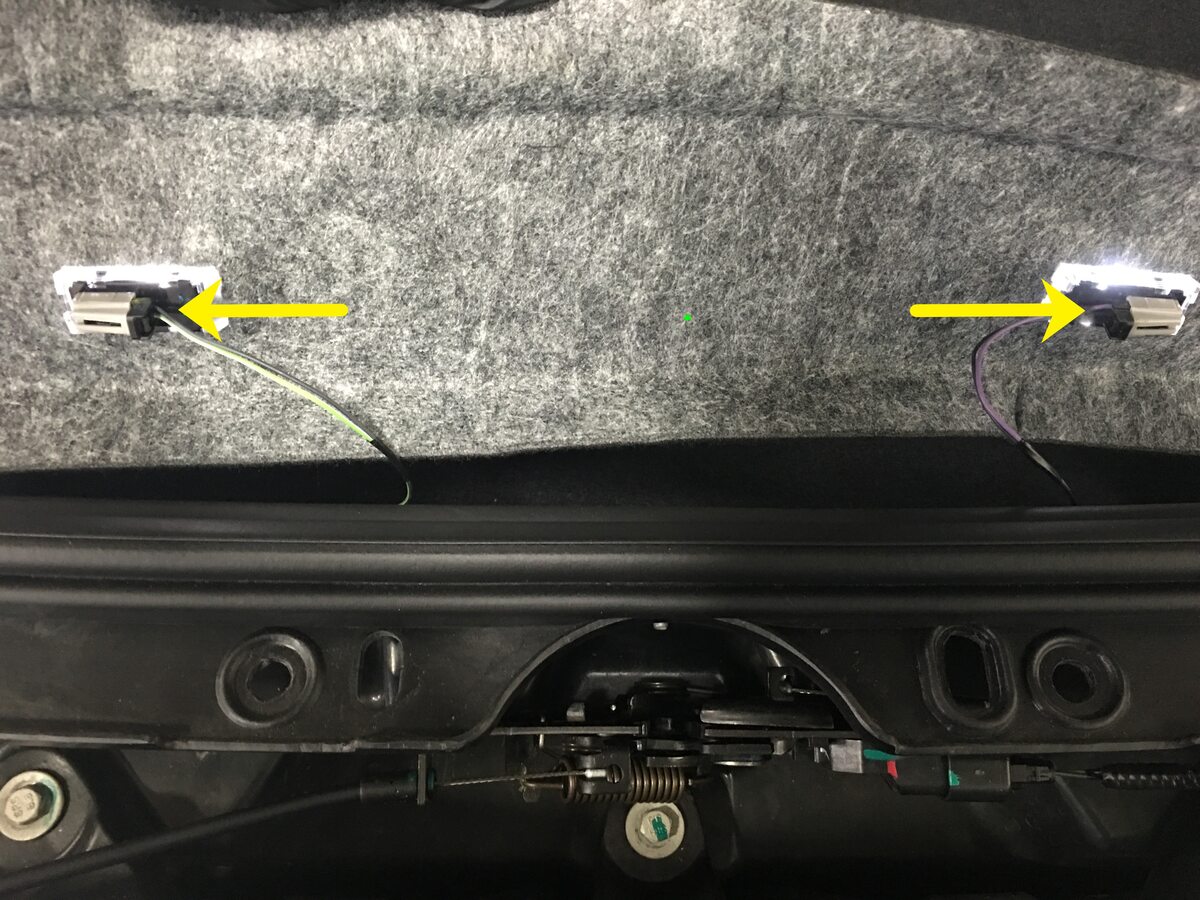

   2x connectors

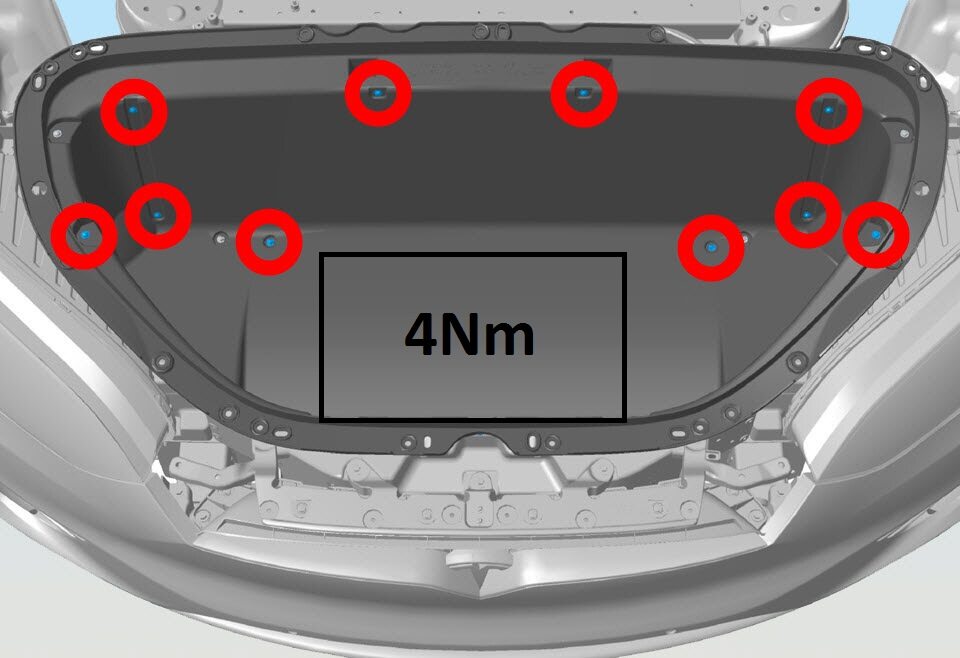

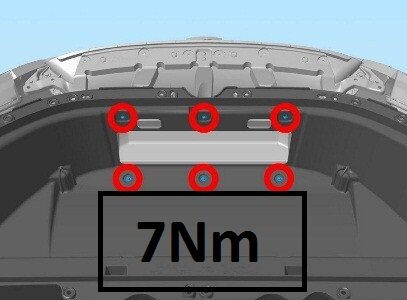

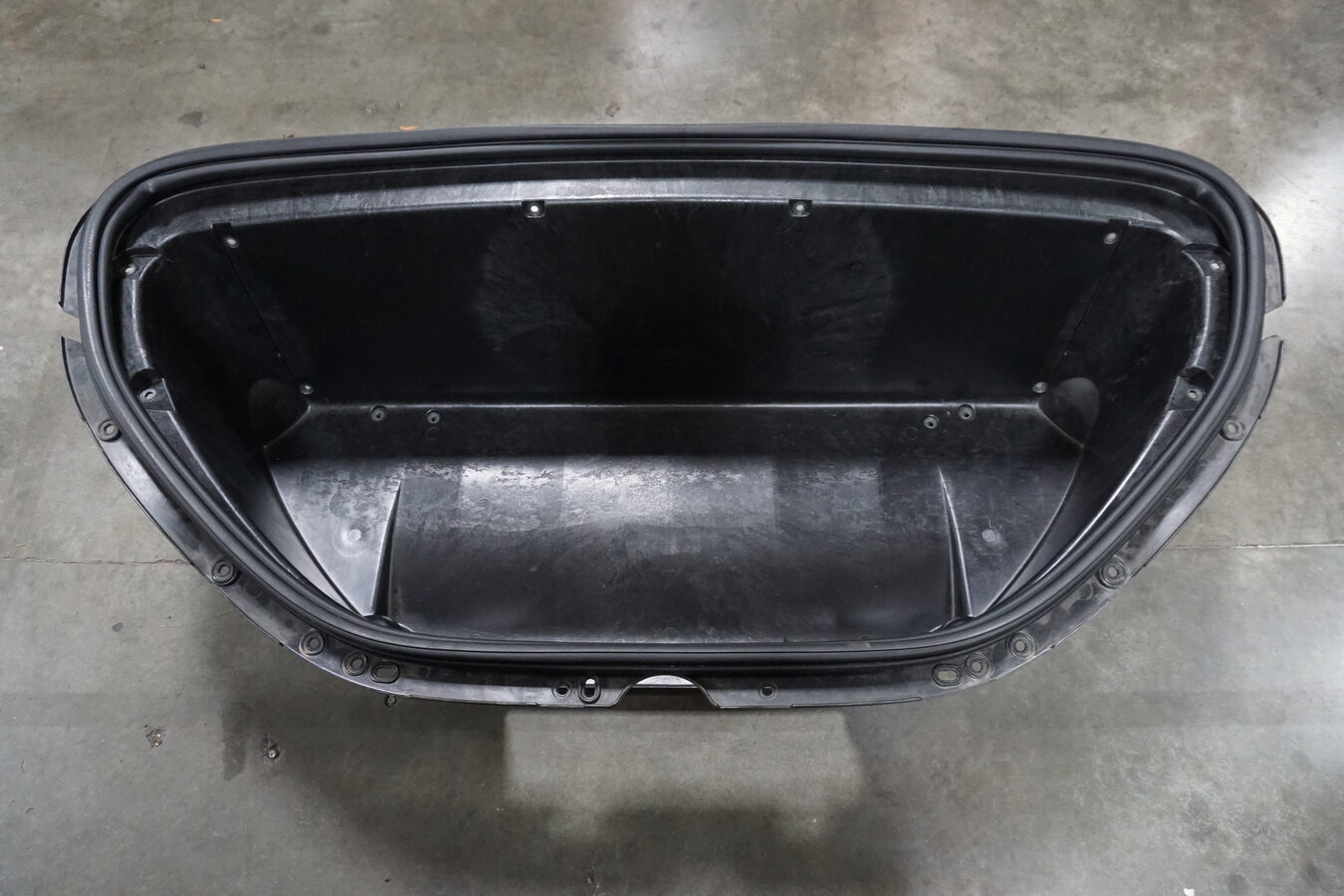

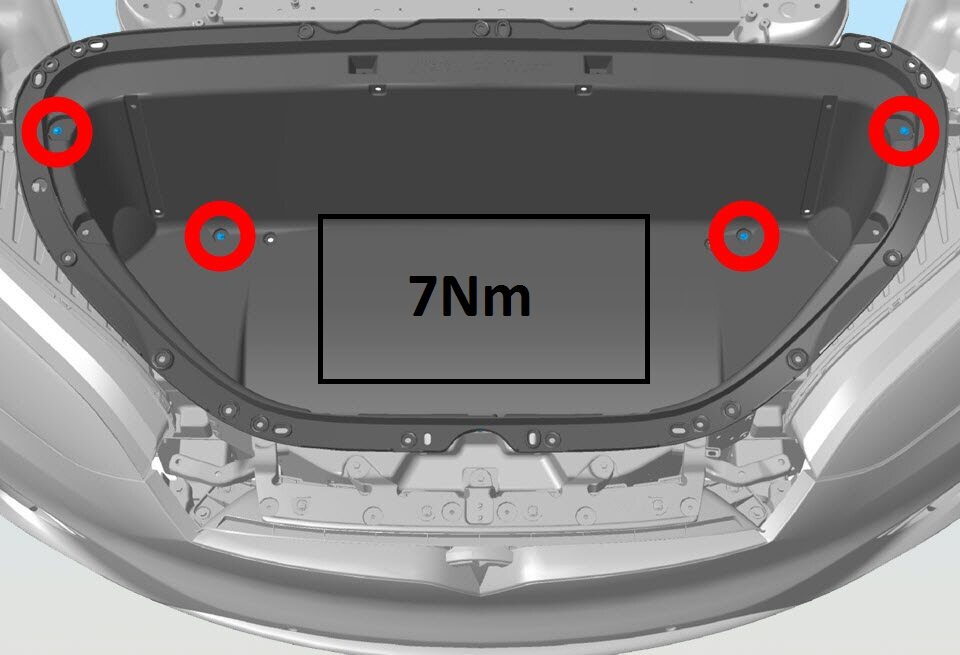

5. Remove frunk assembly
   Remarque

   10x bolts, 10mm, 4 Nm, 10x bolts, 10mm, 7 Nm









6. Remove frunk assembly
   Remarque

   10x bolts, 10mm, 4 Nm, 10x bolts, 10mm, 7 Nm

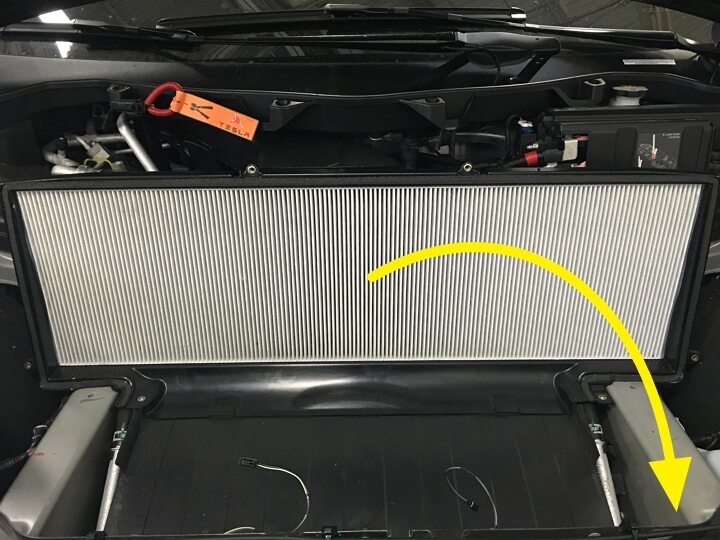

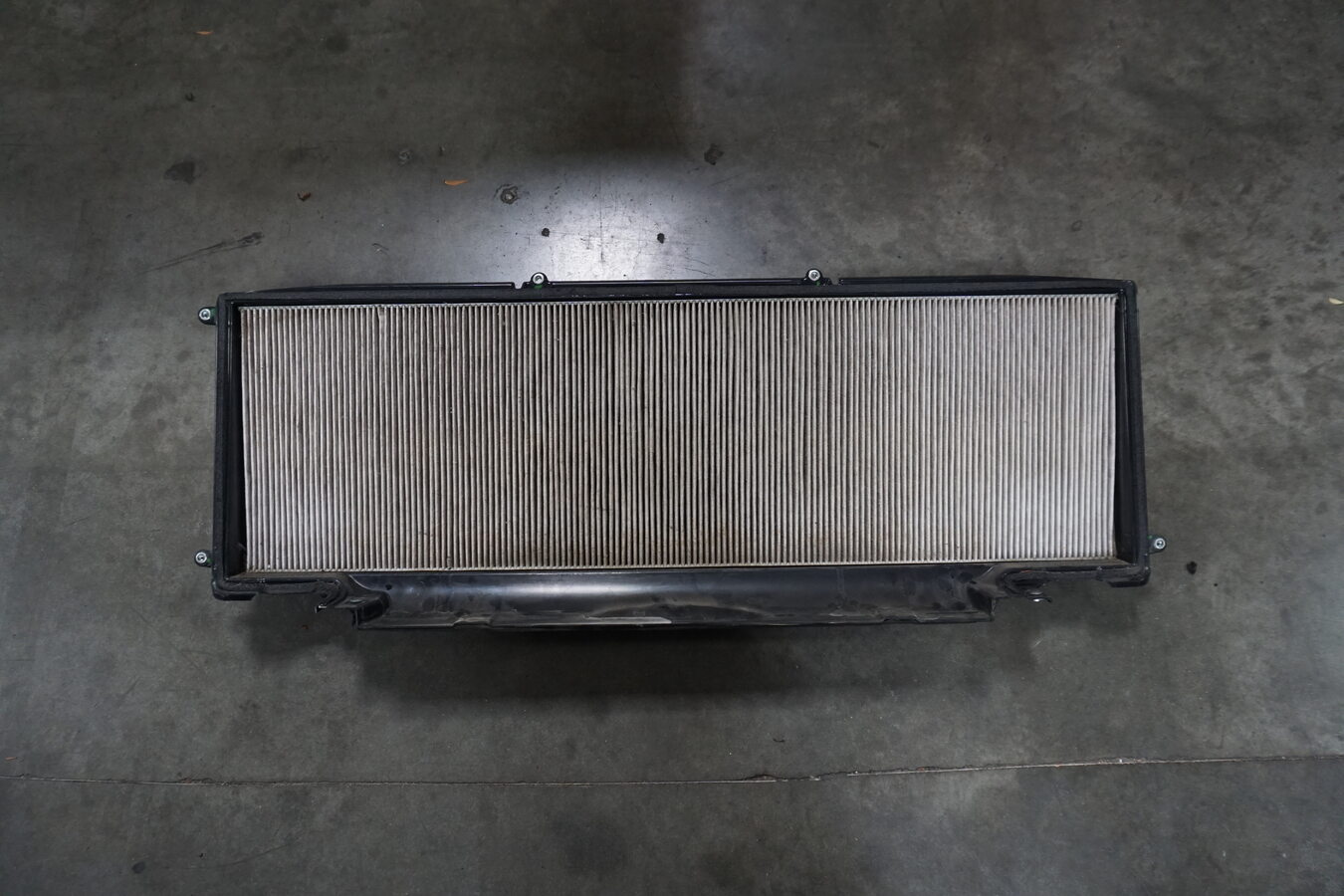

7. Remove HEPA filter housing
   Remarque

   Lift up from bottom and pull out, *Note: There may or may not be a filter in housing based on vehicle configuration





8. Power off vehicle via UI
   Remarque

   Via center display > Controls > Safety > Power Off

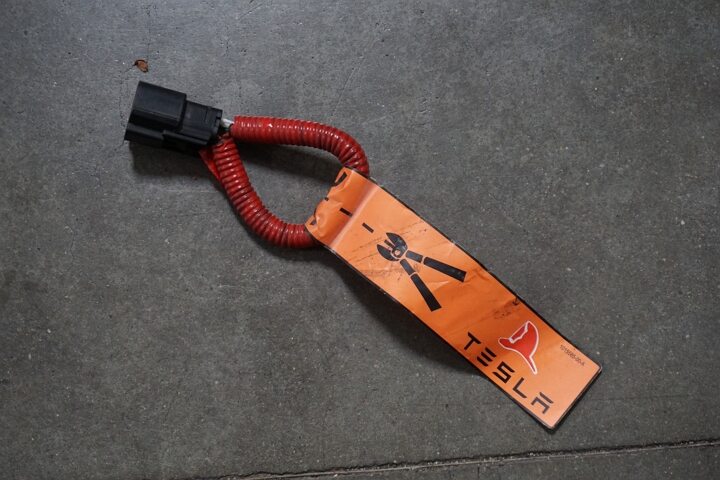

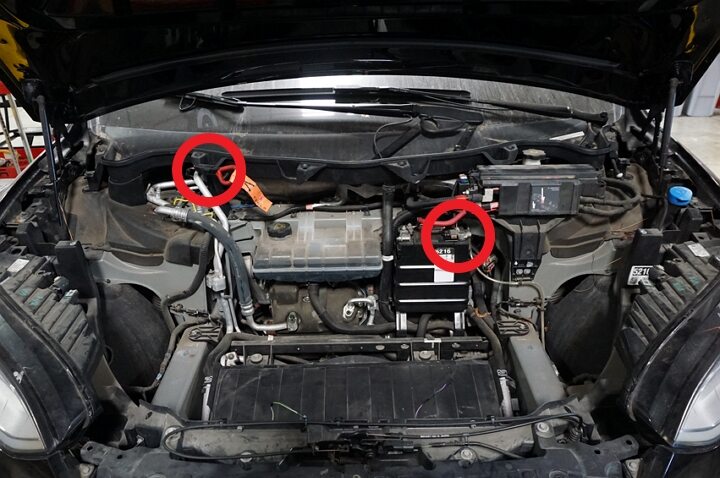

9. Disconnect 12V negative terminal and First Responder Loop
   Remarque

   1x nut, 10mm, 5 Nm, 1x connector, Wait at least 2 minutes before disconnecting modules or HV components

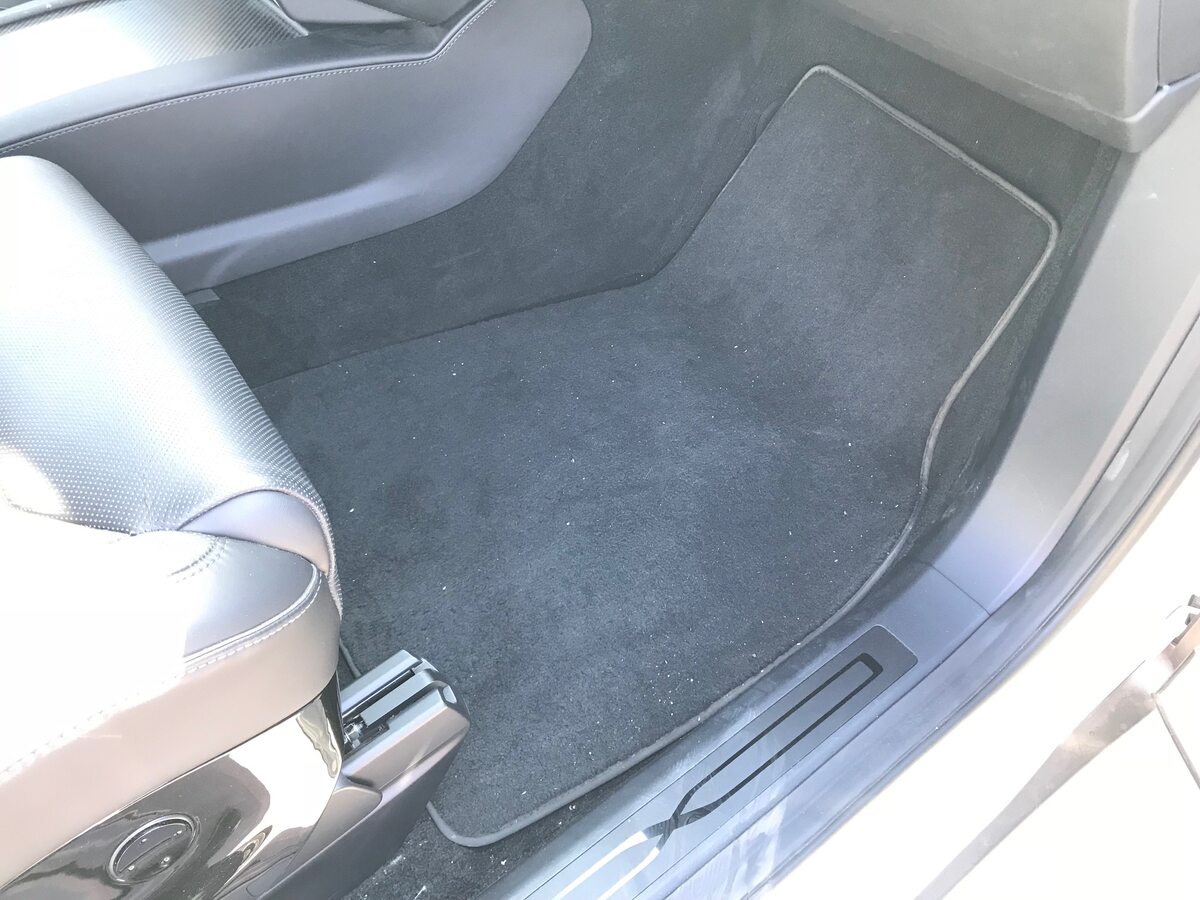

10. Remove RH floor mat
    Remarque

    4x Velcro pads

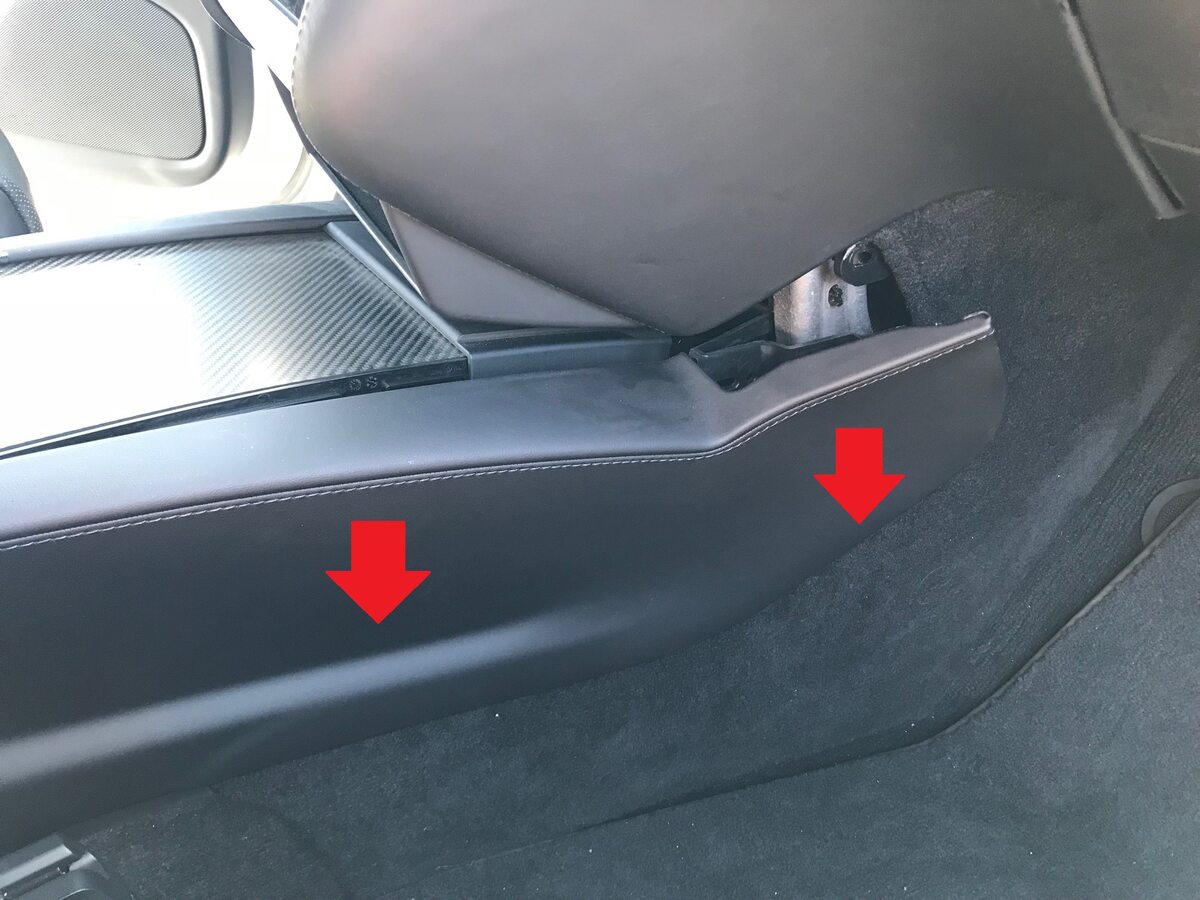

11. Partially remove center console side trim for access

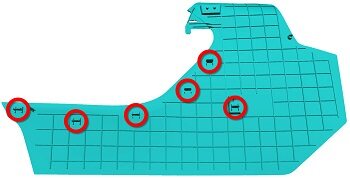

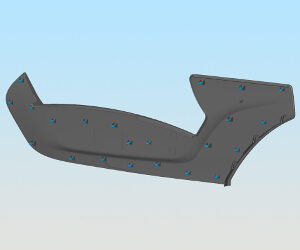

12. Remove RH closeout extension panel
    Remarque

    22x clips

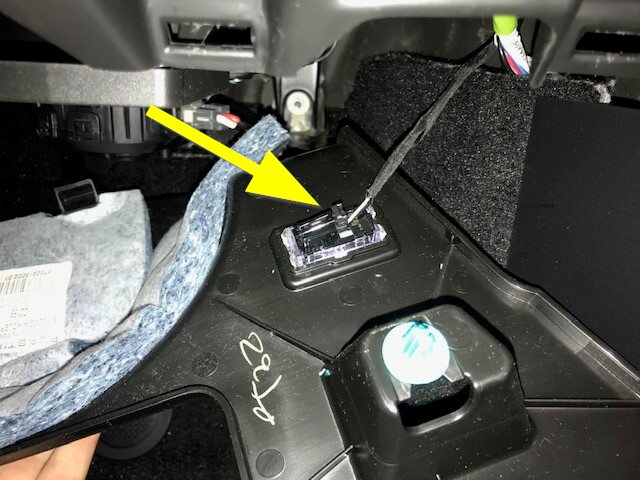

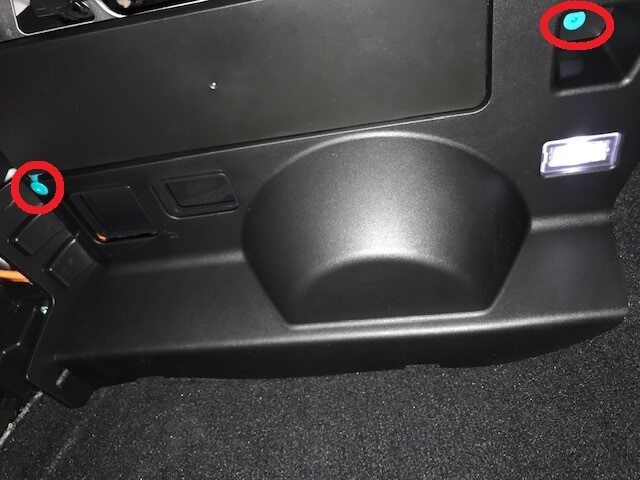

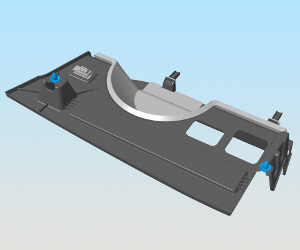

13. Remove passenger footwell cover
    Remarque

    2x clips, 1x connector

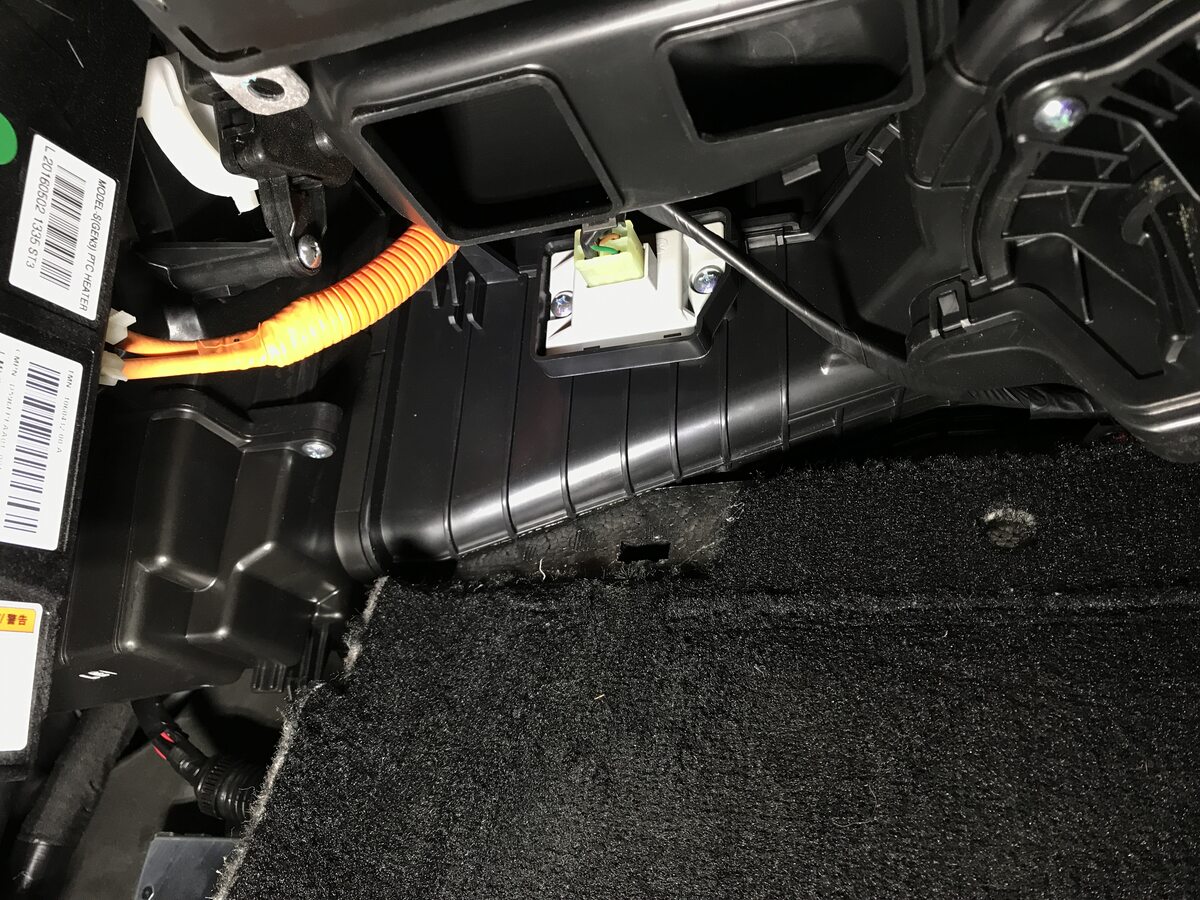

14. Disconnect connector to Blower Controller FET Assembly

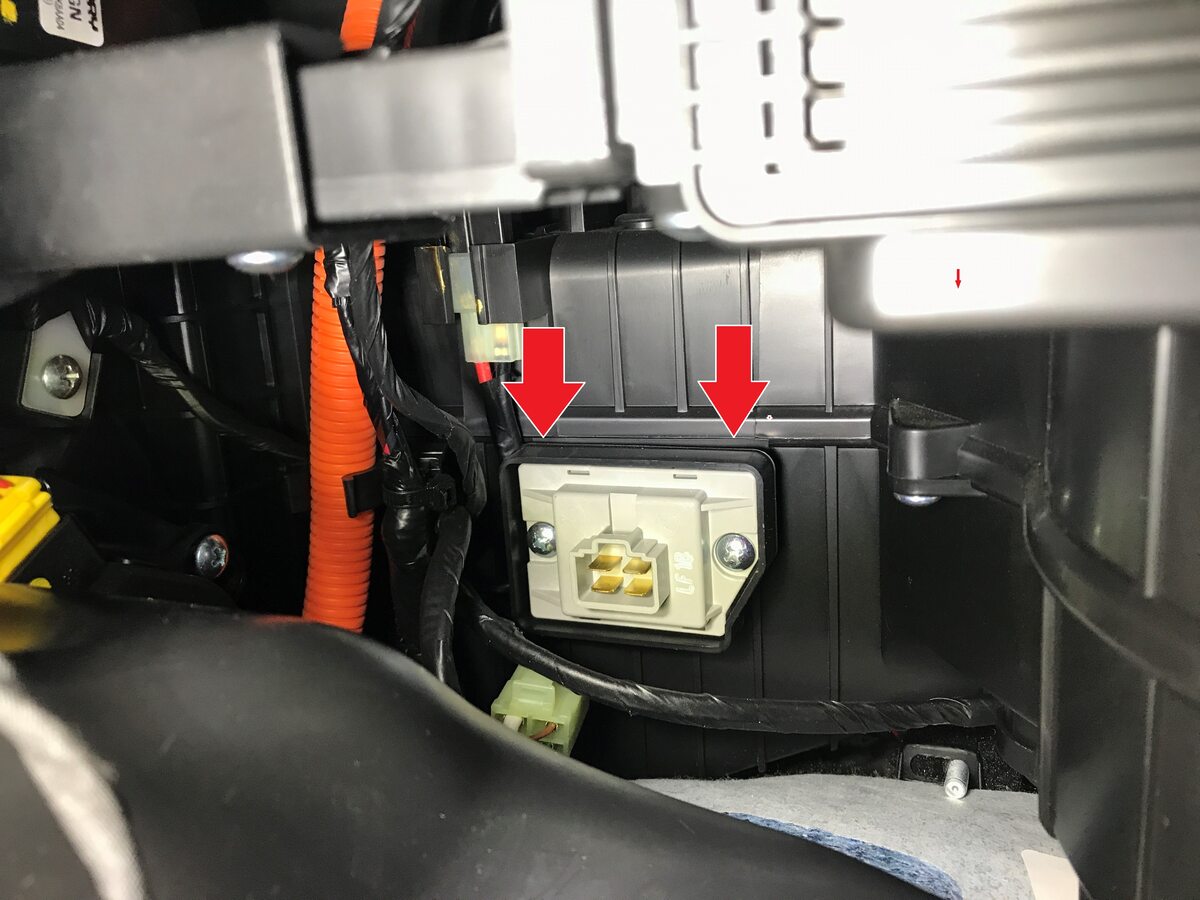

15. Remove Blower Controller FET Assembly
    Remarque

    2x Screws, Phillips, Torque 1.2Nm



16. Install Blower Controller FET Assembly
    Remarque

    2x Screws, Phillips, Torque 1.2Nm



17. Connect blower controller FET assembly



18. Reinstall passenger-side trim panel to center console
    Remarque

    2x clips



19. Reinstall carpeted close out panel
    Remarque

    22x clips



20. Connect first responder loop and then 12V negative terminal
    Remarque

    1x connector, 1x nut, 10mm, 5 Nm









21. Install HEPA filter housing
    Remarque

    Align opening on back of housing to HEPA filter outlet duct opening, *Note: There may or may not be a filter in housing based on vehicle configuration





22. Install frunk assembly
    Remarque

    10x bolts, 10mm, 4 Nm, 10x bolts, 10mm, 7 Nm, Hand start all bolts first then tighten with tools









23. Remove frunk assembly
    Remarque

    10x bolts, 10mm, 4 Nm, 10x bolts, 10mm, 7 Nm









24. Install frunk carpet
    Remarque

    2x connectors





25. Install under hood aprons
    Remarque

    4x aprons

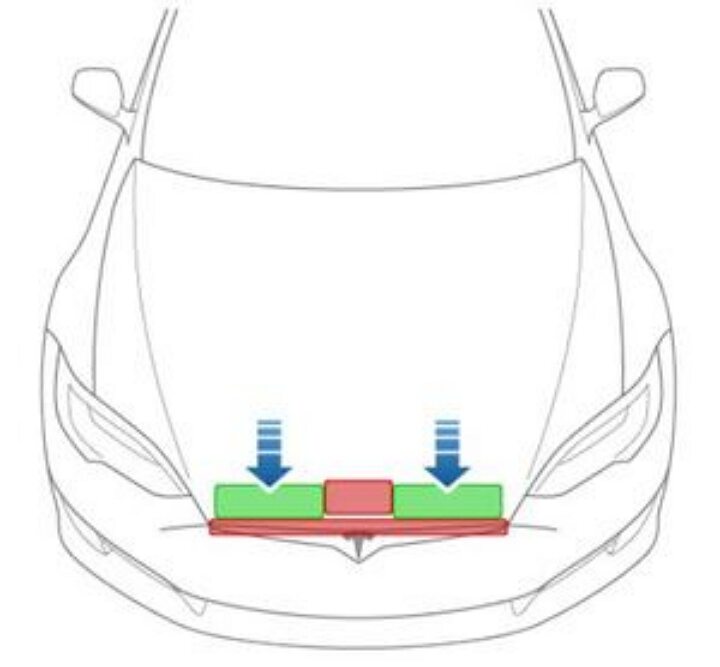

26. Close hood
    Remarque

    Press firmly in green highlighted areas (see image), Damage may result from pressure elsewhere on hood







27. Close passenger window and door
