Panneau - écran aérodynamique - avant (retirez et remplacez)
Code de correction 12030102
Avertissement
Le mode vérin doit être activé sur les véhicules dotés de la suspension pneumatique avant de soulever le véhicule. Le non-respect de cette étape peut endommager la suspension et causer des blessures graves.
Remarque
Sur les véhicules dotés de la suspension pneumatique, il est possible que cette dernière ait à être réglée à « High » ou « Very High » (haute ou très haute) afin d’être en mesure de bien positionner et soutenir le véhicule sur un pont élévateur.
Dépose
-
Soulevez et soutenez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
AvertissementN’effectuez jamais de travaux sur un véhicule qui n’est pas convenablement soutenu.
-

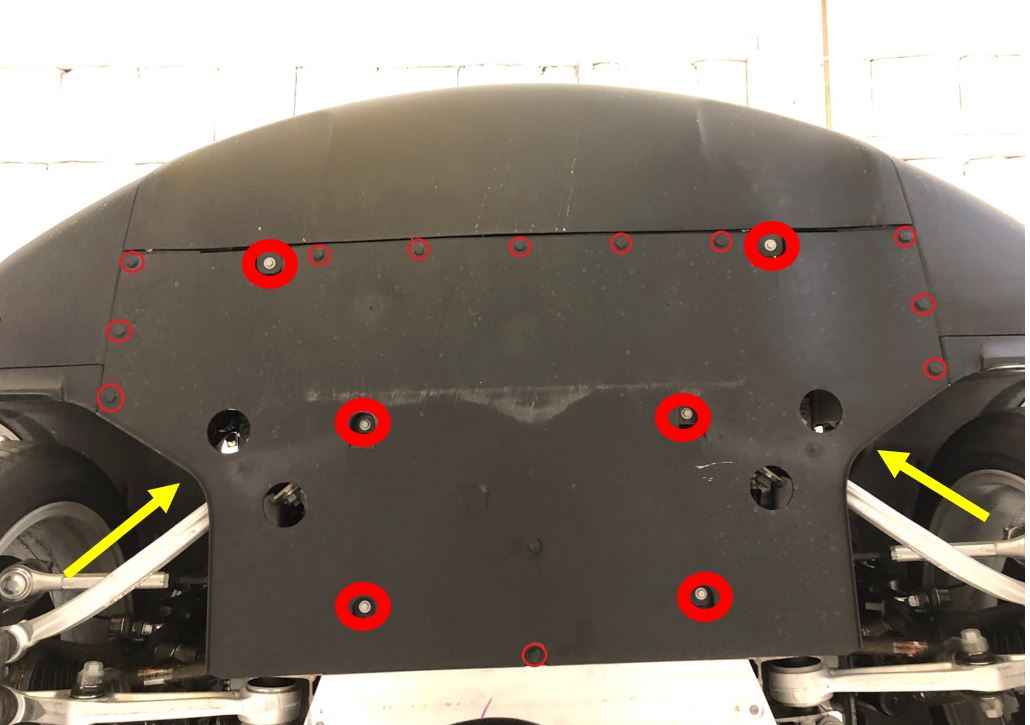

Retirez les attaches-poussoirs (x11) qui retiennent l’écran aérodynamique avant au becquet et au châssis auxiliaire.
-
De chaque côté du véhicule, retirez l’attache-poussoir qui retient l’écran aérodynamique avant à la doublure d’aile.
-
Retirez les deux boulons qui retiennent l’écran aérodynamique avant au module d'extrémité avant (couple de 3 Nm).
-
Retirez et jetez les boulons (x4) qui fixent l'écran aérodynamique avant à la carrosserie (couple 3 Nm).
-
Retirez l'attache-poussoir qui fixe l'écran aérodynamique à la carrosserie.
- Retirez l'écran aérodynamique avant du véhicule.
Installation
La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
ATTENTION
Remplacez les écrous encapsulés.
