Conduites de frein - entre le maître-cylindre et ABS (conduite à gauche) (retirez et remplacez)

Code de correction 33034002

Dépose

  1. Récupérez le fluide frigorigène du véhicule (voir la procédure).
  2. Retirer l’ensemble du moteur des essuie-glaces (voir la procédure).
  3. Débranchez le connecteur électrique du capteur de niveau de liquide de freins.
  4. Éloignez le réservoir de liquide de refroidissement de la zone de travail :
    1. Assurez-vous que le bouchon du réservoir est bien fixé.
    2. Détachez l’attache du faisceau 12 V du réservoir de liquide de refroidissement.
    3. Débranchez le connecteur électrique du capteur de niveau de liquide de refroidissement.
    4. Retirez les quatre boulons qui fixent le réservoir de liquide de refroidissement à la barre transversale avant (couple de 6 Nm).
    5. Pincez le flexible de liquide de refroidissement à l’arrière du réservoir.
    6. Détachez la bague de blocage qui fixe le flexible au réservoir de liquide de refroidissement. Enlevez le flexible de liquide de refroidissement du raccord situé sur le réservoir.
    7. Bouchez l’orifice de liquide de refroidissement, puis déplacez prudemment le réservoir sur le côté gauche du coffre avant.
  5. Débranchez le connecteur électrique de faible voltage du compresseur de climatisation et débranchez le connecteur électrique du tuyau haute pression.

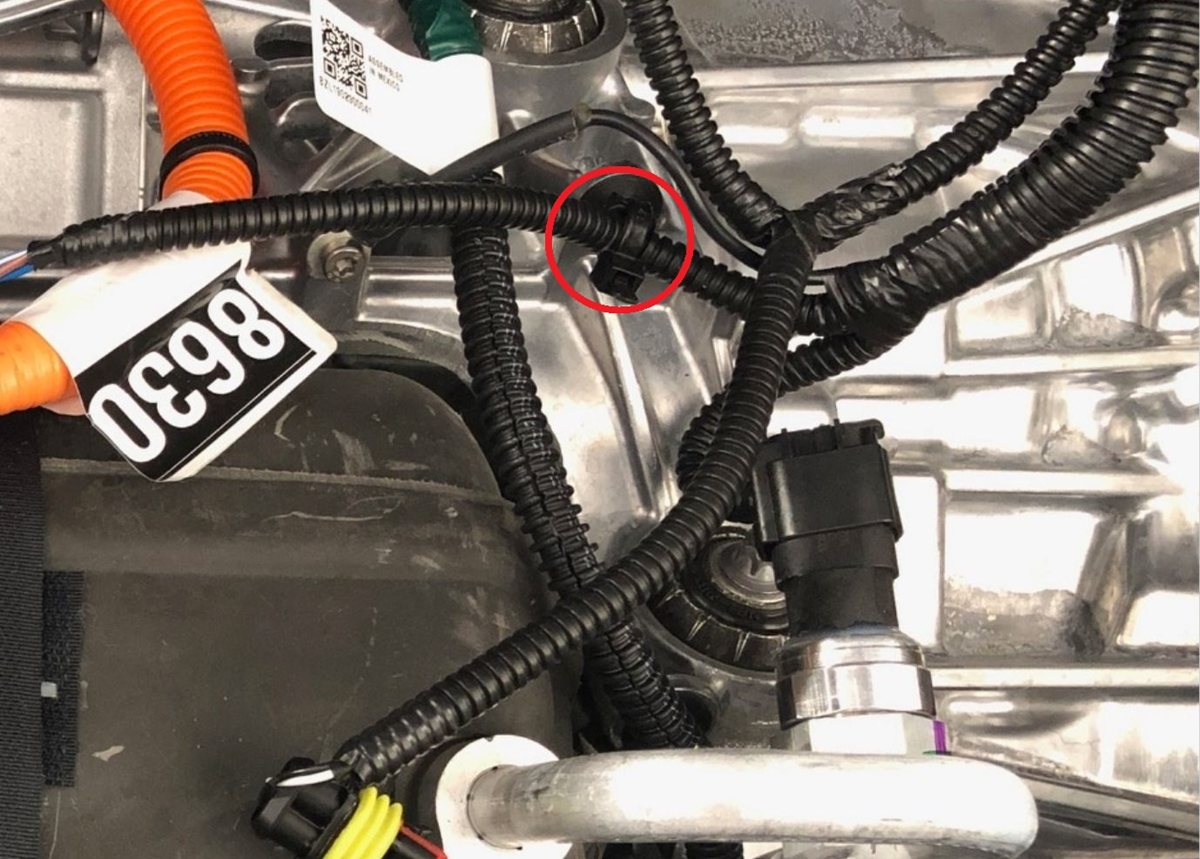

  6. Détachez l’attache d'arête qui fixe le faisceau 12 V au support du compresseur.
  7. Retirez la vis qui fixe la tresse de masse au support au compresseur (couple de 8 Nm).
  8. Retirez les deux écrous qui fixent les conduites de climatisation au compresseur (couple de 10 Nm).

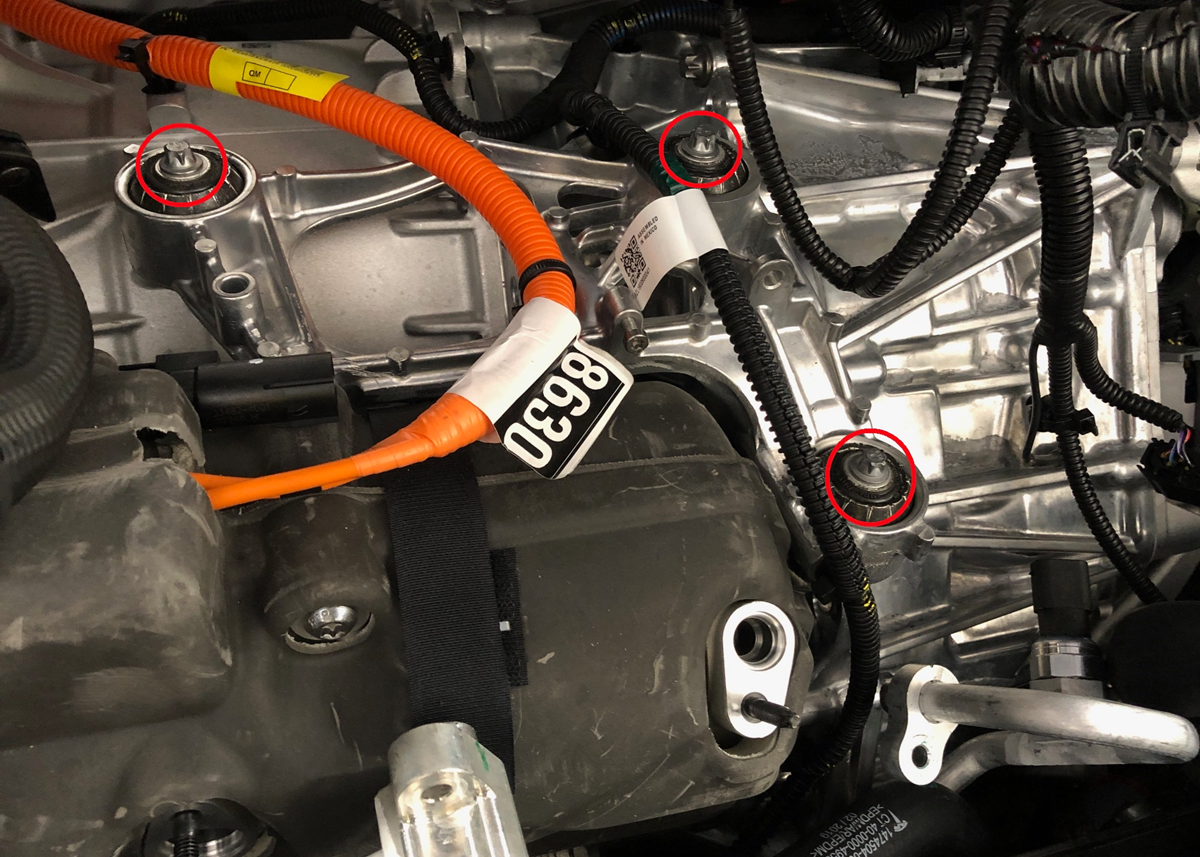

  9. Demandez à un assistant de soutenir le compresseur. Relâchez les trois boulons qui fixent le support du compresseur de climatisation à l’unité d’entraînement avant (couple de 10 Nm).

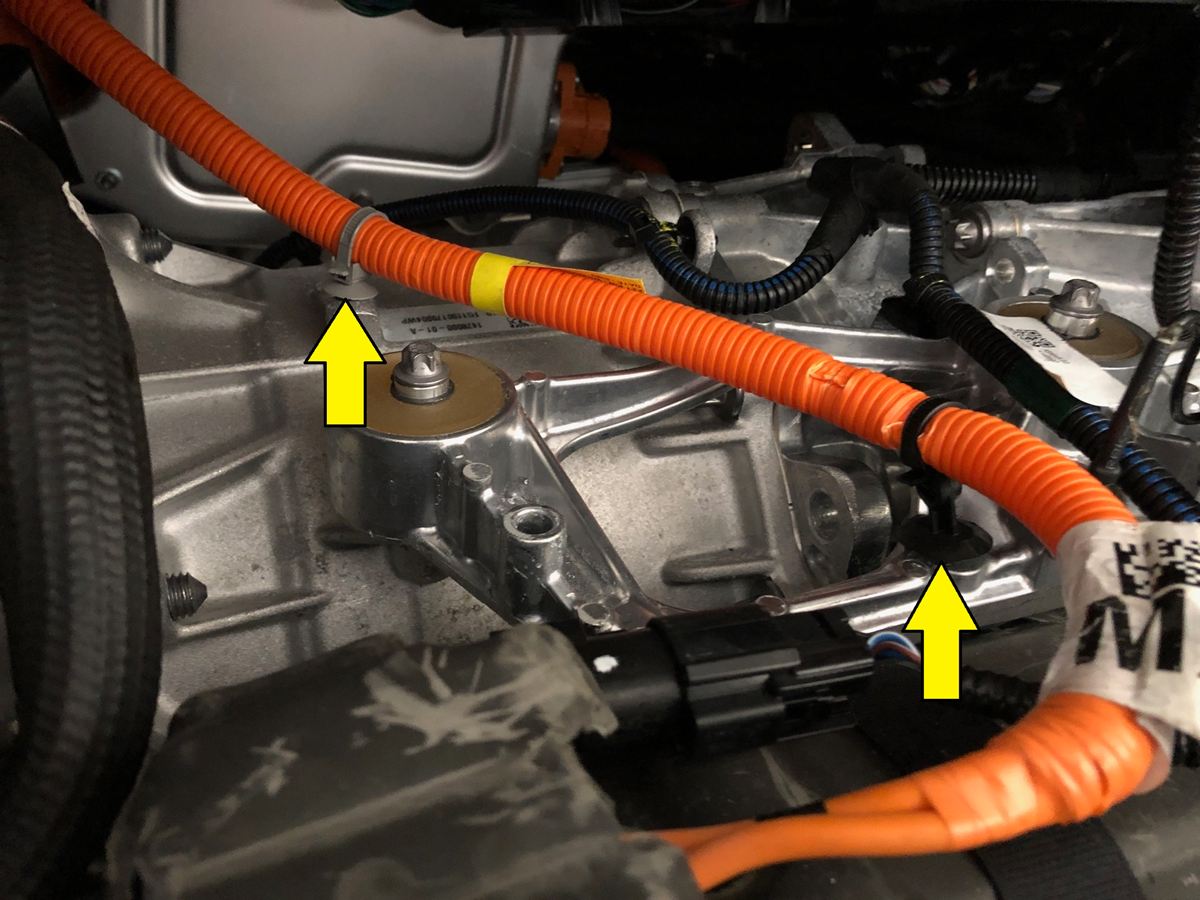

  10. Détachez l’attache-poussoir qui fixe le câble haute tension du compresseur de climatisation à la carrosserie du véhicule.
  11. Déplacez prudemment le compresseur de climatisation sur le côté droit du coffre avant.
  12. Débranchez le câble de la borne positive de la batterie 12 V.
  13. Détachez les attaches à garniture qui fixent le faisceau 12 V au-dessus de la cage de batterie.
  14. Véhicule doté de la suspension pneumatique : Retirez les deux boulons les plus à gauche qui fixent le support du réservoir d’air à la barre transversale (couple de 6 Nm).
  15. Retirez les quatre boulons qui fixent la cage de batterie à la barre transversale (couple de 15 Nm).
  16. Détachez l’attache d'arête qui fixe le flexible de liquide de refroidissement à la cage de batterie. Retirez la batterie et la cage de batterie du véhicule.
  17. Placez un matériau absorbant adéquat sous le maître-cylindre et les conduites hydrauliques.
  18. Retirez le bouchon du réservoir de liquide de freins.
  19. Vidangez tout le liquide du réservoir de liquide de frein.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous renversez du liquide de frein sur une surface peinte, lavez-la immédiatement avec de l'eau propre.
  20. Retirez les deux raccords évasés qui fixent les conduites hydrauliques avant et arrière au maître-cylindre (couple de 18 Nm).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous renversez du liquide de frein sur une surface peinte, lavez-la immédiatement avec de l'eau propre.
  21. Bouchez les raccords de tuyaux pour éviter la pénétration d’humidité ou de poussière.
  22. Placez un matériau absorbant adéquat sous les conduites hydrauliques du module ABS.
  23. Retirez les deux raccords évasés qui fixent les conduites hydrauliques avant et arrière au module ABS (couple de 23 Nm).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous renversez du liquide de frein sur une surface peinte, lavez-la immédiatement avec de l'eau propre.
  24. Débranchez le connecteur électrique de l’antenne d’entrée passive située sur le bas de la barre transversale.
  25. Utilisez un outil pour garnitures pour libérer les deux attaches à garniture qui fixent le faisceau 12 V au bas de la barre transversale.
  26. Utilisez un outil pour garnitures pour libérer les trois attaches à garniture qui fixent les attaches de retenue des conduites de frein au bas de la barre transversale.
  27. Dégagez les conduites de frein des attaches de retenue.
  28. Tout en soulevant délicatement le côté gauche du réservoir d’air (le cas échéant), manœuvrez les conduites de frein pour les sortir de la partie inférieure de la barre transversale.
  29. Retirez les conduites de frein du véhicule.

Pose

La procédure d’installation est l’inverse de la procédure de retrait, à l’exception de ce qui suit :
