Commutateur de siège 60/40 – 2e rangée – gauche (retrait et remplacement)

Code de correction 13024652

Warning IconA warning icon, calling your attention to a possibly risky situation
Avertissement
Cette procédure est un BROUILLON, même si elle a été validée. Il peut manquer des avertissements et des mises en garde. Respectez les exigences de sécurité et faites preuve d’une extrême prudence lorsque vous travaillez sur ou près de systèmes et de composants haute tension. Transmettez toute correction ou remarque à ServiceDevelopment@teslamotors.com.
  1. À l'aide de l'UCP, ouvrez toutes portes.
  2. Retirez l'écusson extérieur du dossier du siège.
  3. Rabattez le siège 60

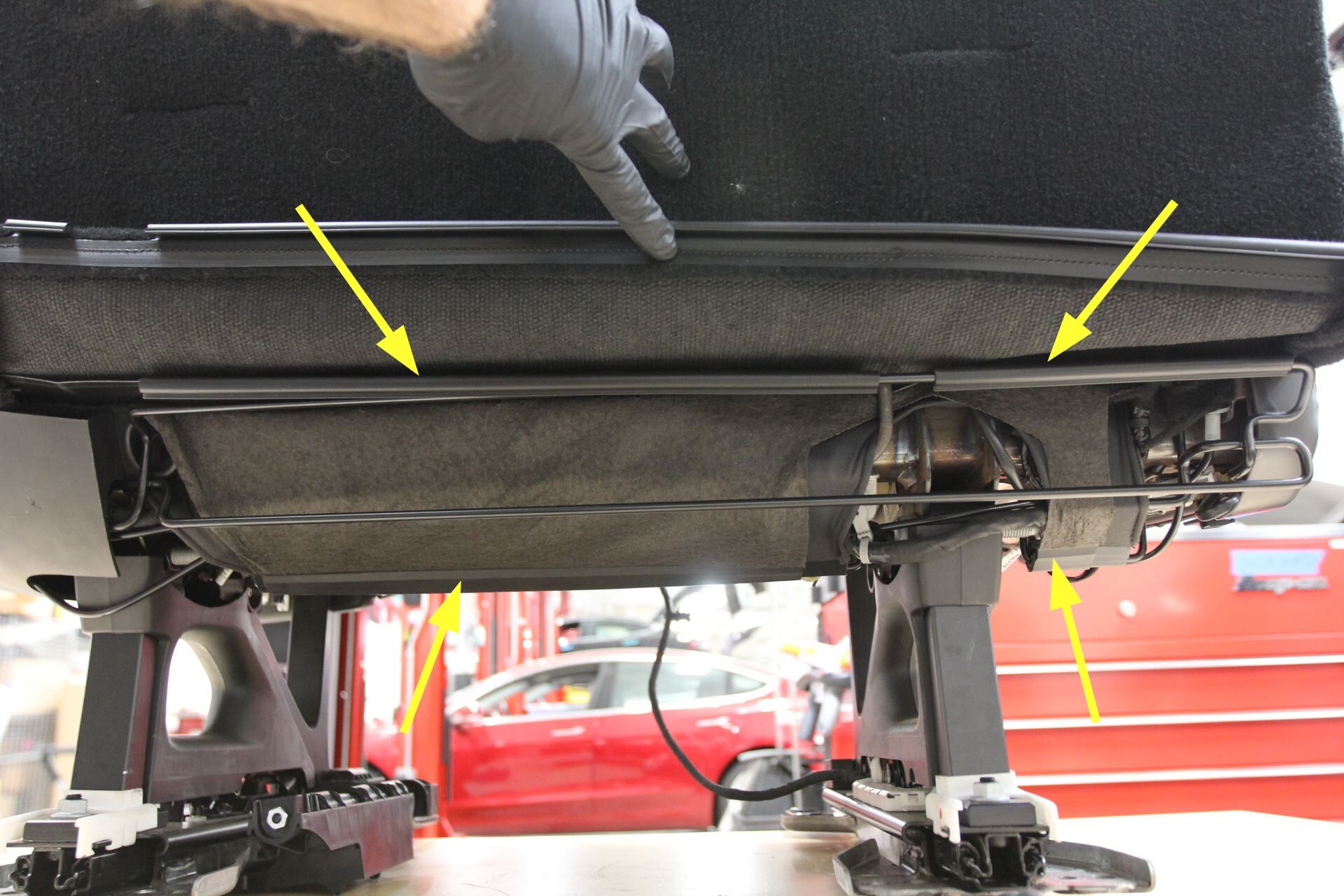

  4. Détacher la plaque de butée arrière de l'ensemble du siège 60
    Informational PurposesAn informational icon, calling your attention
    Remarque
    6x crochets en J. Dégagez les deux attaches extérieures inférieures pour exposer les 4 attaches intérieures
  5. Relâchez le crochet en J fixant la garniture du siège ensemble
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x crochet en J
  6. Ouvrez la fermeture éclair de la garniture du dossier du siège
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x fermetures éclair
  7. Retournez la garniture du siège
  8. Retirez le dossier du siège en plastique dur du cadre
    Informational PurposesAn informational icon, calling your attention
    Remarque
    11x attaches
  9. Retirez l'interrupteur du logement de l'écusson en appuyant sur les languettes pour libérer l'interrupteur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x languettes
  10. Déconnectez l'interrupteur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur
  11. Branchez l'interrupteur
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x connecteur
  12. Installez l'interrupteur dans le logement de l'écusson
  13. Installez le dossier du siège en plastique dur sur le cadre
    Informational PurposesAn informational icon, calling your attention
    Remarque
    11x attaches
  14. Rabattez la garniture du siège sur le siège
  15. Fermez la fermeture éclair du dossier du siège
    Informational PurposesAn informational icon, calling your attention
    Remarque
    2x fermetures éclair
  16. Connectez le crochet en J sur la garniture du dossier du siège
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x crochet en J
  17. Fixez le coup de pied à l'ensemble du siège 60
    Informational PurposesAn informational icon, calling your attention
    Remarque
    6x crochets en J, fixez les 4 pinces intérieures, puis les 2 pinces extérieures inférieures
  18. Dépliez l’ensemble du siège du côté 60
  19. Retirez l'écusson extérieur du dossier du siège.
  20. À l'aide de l'UCP, fermez toutes portes
