Ensemble de siège – 1re rangée - Droit (retrait et remplacement)

Code de correction 13040202

  • 2026-03-05: Déplacement de la réinstallation du micrologiciel après la remise à zéro du système de classification des occupants.
  • 2024-12-04: Ajout d'informations de configuration pour les ensembles de sièges avec le moteur de mini-inclinaison.
  • Le 12 août 2024 : Suppression de l'étape d'exécution de PROC_BCREAR_X_SEAT-INSTALL-MODE-OFF.

Retrait

  1. Retirez l'ensemble de siège droit de 1re rangée (Voir la procédure).
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Si vous disposez du siège complet, les centres de service doivent retirer le coussin gonflable intégré au siège et le prétensionneur (le cas échéant) avant de jeter le siège. Respectez les meilleures pratiques locales en matière de sécurité et d'hygiène du milieu pour mettre au rebut le coussin gonflable et le prétensionneur (par exemple, placez le coussin gonflable et le prétensionneur dans des récipients pour déchets dangereux situés dans le centre de service). Reportez-vous à Retrait et rejet du coussin gonflable du siège avantpour obtenir des instructions et utilisez le code de correction 20010707 pour documenter le travail; le temps de travail pour retirer le coussin gonflable avant (et le prétensionneur, le cas échéant) dans le but d’en disposer n’est pas inclus dans le temps de travail pour le retrait et le remplacement du siège avant.

Installation

  1. Installez l'ensemble de siège droit de 1re rangée (Voir la procédure).
  2. Replacez les sièges dans leur position initiale.
  3. Les ensembles de sièges avant de remplacement et les ensembles de cadres de coussins de siège sont équipés d'un moteur « mini-inclinaison » de nouvelle conception, et le remplacement de ces pièces (ou du moteur d'inclinaison lui-même) pourrait nécessiter un changement de configuration. Passez en revue les informations de configuration dans le tableau et effectuez les sous-étapes suivantes si une mise à jour de la configuration est nécessaire.
    Figure 1. Ancien moteur d'inclinaison

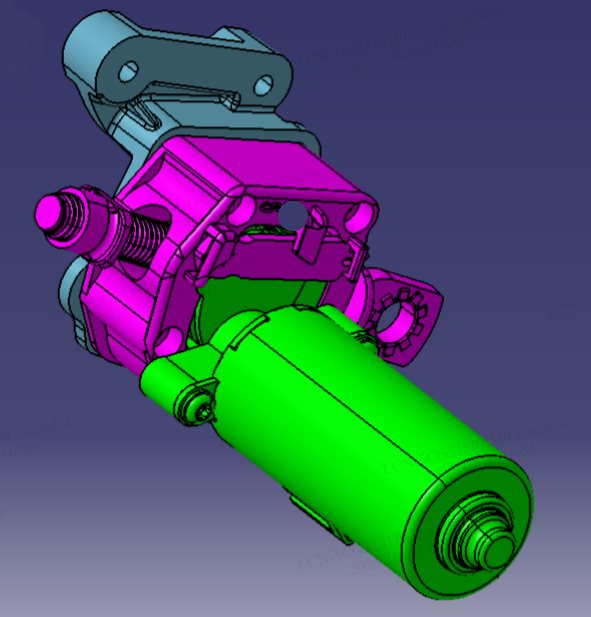

    Figure 2. Nouveau mini moteur d'inclinaison (Numéro de pièce : 1868276-00-B ou ultérieur)
    1. Allez à la section Configuration du véhicule du Tableau de bord d'infodivertissement. Voir Configuration de la passerelle (afficher et modifier).
    2. Mettez à jour cfg_frontSeattype en fonction de la combinaison de moteurs d'inclinaison décrite dans le tableau.
  4. Branchez un ordinateur portable doté du logiciel Toolbox 3 au véhicule . Voir Toolbox 3 (Connecter et déconnecter),
  5. Déverrouillez la passerelle du véhicule. Voir Déverrouillage de passerelle,
  6. Pour l'Amérique du Nord uniquement : Dans Toolbox 3, cliquez sur l'onglet Actions, puis saisissez « Sensor-Rezero » dans le champ de recherche, cliquez sur PROC_OCS_FRONT-PAS_SENSOR-REZEROvia Toolbox:(link), cliquez sur Exécuter, et laissez la routine se terminer.
  7. Pour étalonner le siège du passager avant, cliquez sur l'onglet Actions dans Toolbox 3, saisissez « PROC_MSMP » dans le champ de recherche, cliquez sur PROC_MSMP_VCSEATP-FRONT-PAS_CALIBRATE-MEMORY-SEATvia Service Mode:Low Voltage ➜ Seats ➜ Calibrate Passenger Seatvia Toolbox:(link), cliquez sur Exécuter et laissez la routine se terminer.
  8. Réinstaller le micrologiciel du véhicule. Voir Réinstallation du micrologiciel - Écran tactile,
  9. Débranchez l'ordinateur portable doté de l'outil Toolbox 3 du véhicule. Voir Toolbox 3 (Connecter et déconnecter),
