Pare-chocs – arrière (retrait et remplacement)

Code de correction 10013102

  • 2025-11-28: Ajout d'instructions pour l'installation (et la modification) de l'attelage de remorque si une traverse de pare-chocs n'est pas disponible.

Dépose

  1. Retirez le carénage arrière. Voir Carénage - arrière (retrait et installation),
  2. Retirez les huit écrous qui retiennent le pare-chocs arrière aux goujons sur la carrosserie (couple de 65 Nm).
  3. Retirez le pare-chocs arrière du véhicule.

Installation

Si l'ensemble de pare-chocs arrière est disponible comme pièce séparée : La procédure d'installation se fait en suivant l'ordre inverse de la procédure de retrait.

Si le pare-chocs arrière n'est plus disponible, suivez ces étapes pour installer un ensembles d'attelage de remorque :

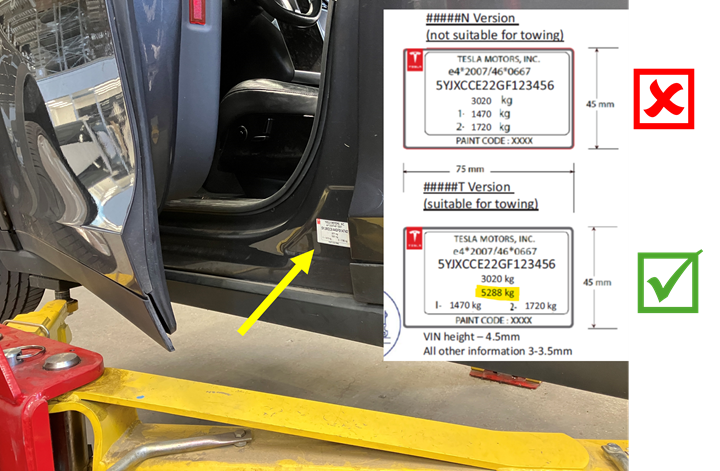

  1. Assurez-vous que le véhicule est homologué pour un attelage de remorque en inspectant l'étiquette sur le montant B.
    • Si l'étiquette mentionne le poids total permis du véhicule et d'une remorque, installez un attelage de remorque. Voir Attelage de remorque (Retirer et remplacer),
    • Si l'étiquette mentionne uniquement le poids total autorisé du véhicule sans remorque, passez aux étapes suivantes pour installer un attelage de remorque non fonctionnel :
  2. Retirez l'écrou qui fixe l'unité de contrôle électronique de l'attelage de remorque à l'ensemble d'attelage, puis enlevez l'unité de contrôle électronique.

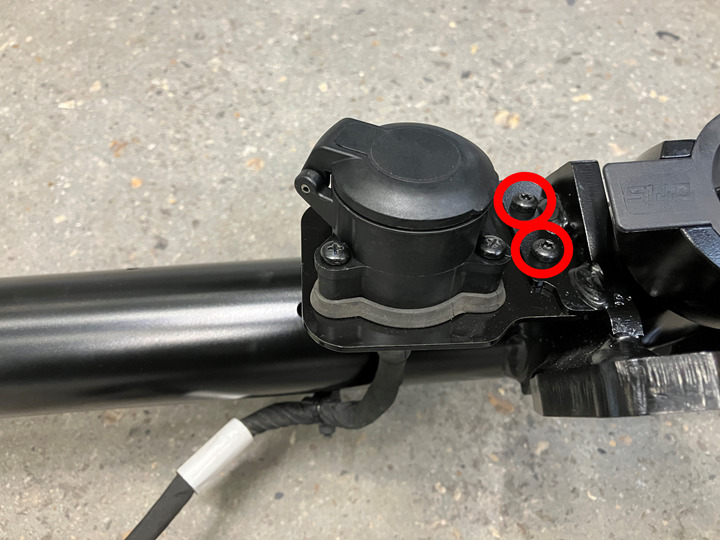

  3. Retirez les vis (x2) qui fixent le support de la prise d'attelage de remorque à l'ensemble d'attelage de remorque.

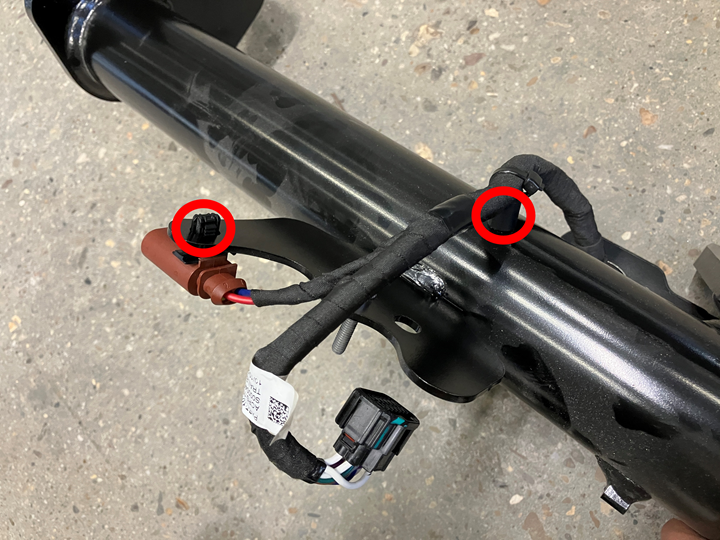

  4. Retirez les attaches (x2) qui fixent le faisceau de raccordement de l'attelage de remorque à l'ensemble d'attelage de remorque, puis retirez le faisceau de raccordement de l'attelage de remorque.

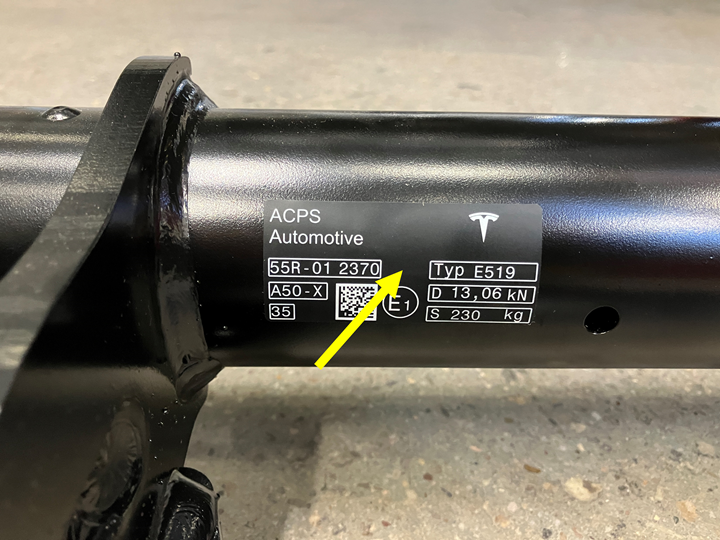

  5. Enlevez l'étiquette de l'attelage de remorque.
  6. Nettoyez la zone de l'étiquette de l'attelage de remorque avec des lingettes d'alcool isopropylique et laissez sécher 1 minute.

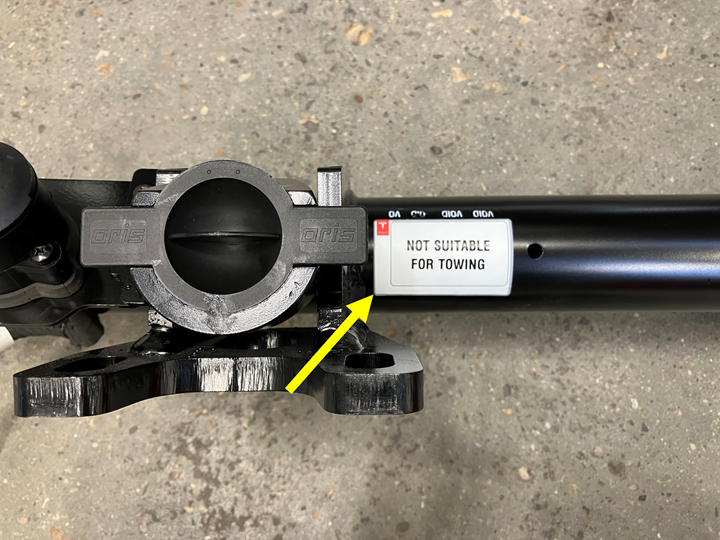

  7. Apposez l'étiquette « NE CONVIENT PAS AU REMORQUAGE » sur l'ensemble d'attelage de remorque.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Installez l'étiquette près du point de fixation de la boule de l'attelage de remorque, afin qu'elle soit visible du dessous du véhicule.

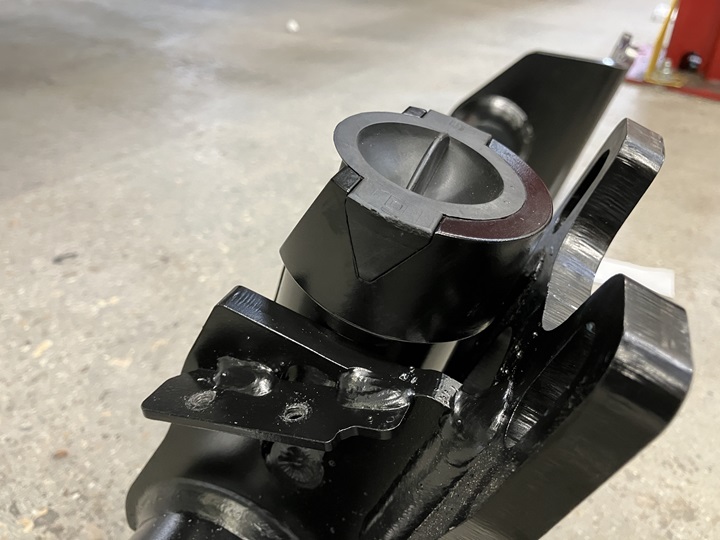

  8. Retirez le capuchon du col de la boule de l'attelage de remorque.
  9. Nettoyez la zone du col de la boule de l'attelage de remorque à l'aide de lingettes d'alcool isopropylique et laissez sécher 1 minute.

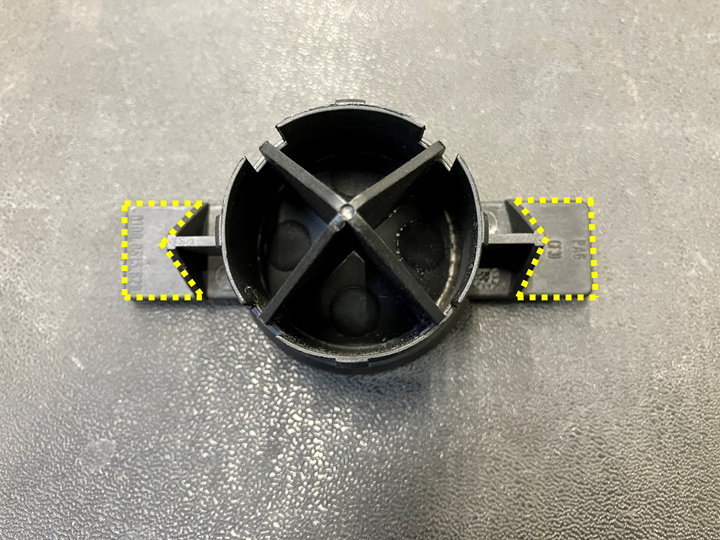

  10. Coupez les côtés du capuchon de la boule de l'attelage de remorque à l'aide d'une pince à coupe transversale.

  12. Appliquez de l'adhésif sur le capuchon de la boule de l'attelage de remorque, puis installez le capuchon sur l'attelage de remorque.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Utilisez des lingettes d'alcool isopropylique pour éliminer les résidus excessifs d'adhésif.
  13. Installez l'attelage de remorque sur les goujons, puis serrez les écrous (x8) qui fixent l'attelage de remorque au véhicule (couple de 65 Nm).
  14. Installez le carénage arrière. Voir Carénage - arrière (retrait et installation),
