Cristal - Carrocería - Aleta trasera - Lado izquierdo (Desinstalación e instalación)

Código de corrección 10203001 1.38 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga.NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 09/05/2024: Se han actualizado las imágenes y se ha añadido una nota para colocar cinta protectora en el interior del cristal para cubrir las zonas expuestas.
Warning IconA warning icon, calling your attention to a possibly risky situation
PRECAUCIÓN
Solo para Europa: Solo los técnicos que hayan recibido formación para trabajar con diisocianatos y hayan completado todos los cursos de certificación necesarios pueden realizar los procedimientos con uretano y otros productos con diisocianatos. Deben usarse equipos de protección individual (EPI) para trabajar con productos que contienen diisocianatos.

Retirar

  1. Abra la puerta trasera izquierda y baje por completo la ventanilla trasera izquierda.
  2. Abra el portón trasero.

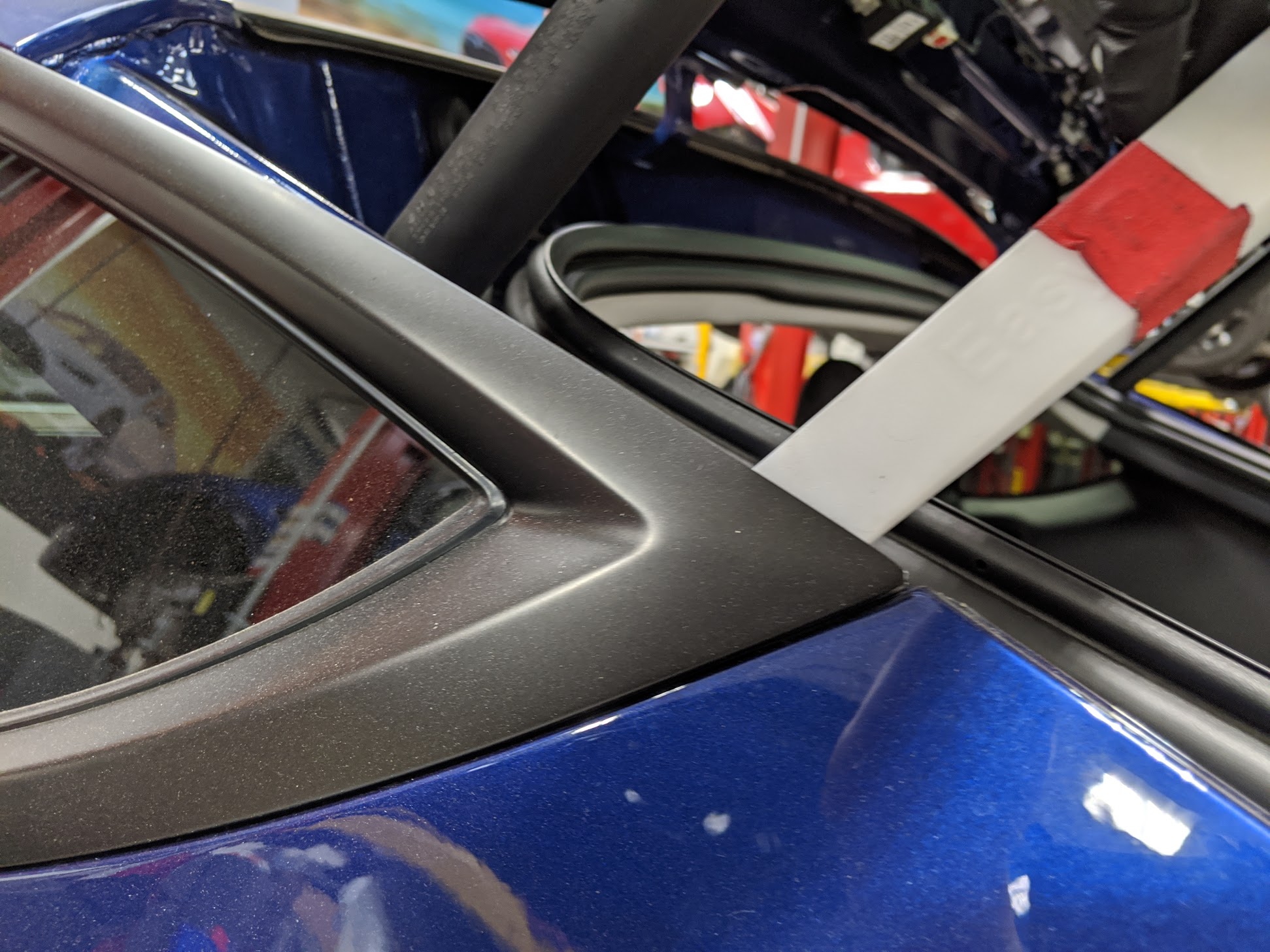

  3. Suelte las partes superior y trasera de la junta principal de la puerta trasera izquierda.

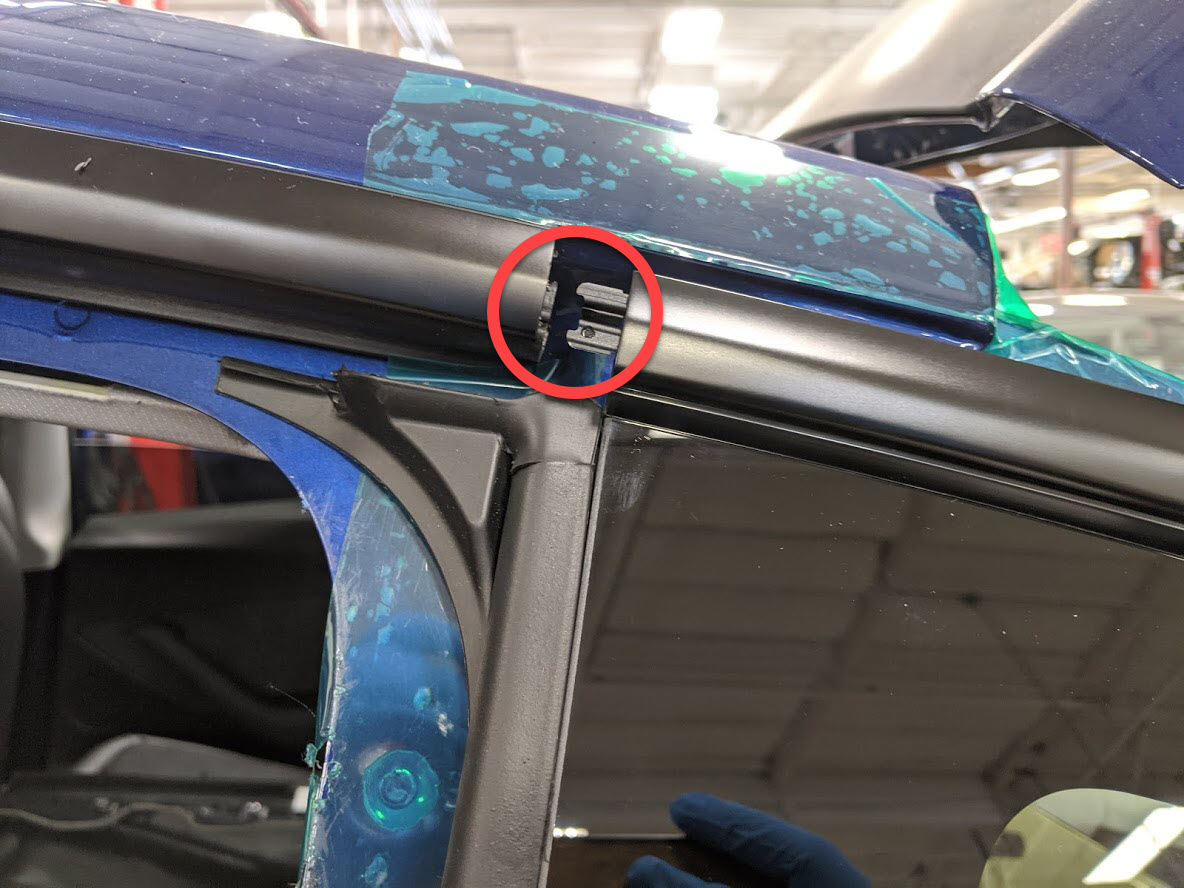

  4. Suelte la junta de goma del cristal de la aleta trasera izquierda, suelte el clip que sujeta la junta al cristal y, a continuación, retire la junta del vehículo.
  5. Pliegue el asiento trasero izquierdo hacia abajo y proteja el respaldo con una funda.
  6. Retire el suelo del maletero trasero. Consulte Suelo del maletero - Parte trasera (Desinstalación y sustitución).
  7. Retire el suelo del maletero delantero. Consulte Suelo del maletero - Parte delantera (Desinstalación y sustitución).
  8. Extraiga el guarnecido del umbral del maletero. Consulte Guarnecido - Larguero - Maletero (Desinstalación y sustitución).
  9. Retire el soporte izquierdo del suelo del maletero. Consulte Soporte - Suelo del maletero - Lado izquierdo (Desinstalación y sustitución).
  10. Retire el soporte del compartimento izquierdo del maletero. Consulte Soporte - Compartimento del maletero - Lado izquierdo (Desinstalación y sustitución).
  11. Desmonte el guarnecido lateral izquierdo del maletero. Consulte Guarnecido - Lateral - Maletero - Lado izquierdo (Desinstalación y sustitución).
  12. Suelte los clips (6 uds.) y la pestaña (1 ud.) que fijan el guarnecido del pilar C superior izquierdo al vehículo y, a continuación, aparte el guarnecido.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte con cuidado la parte delantera del guarnecido del pilar C superior izquierdo del forro del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El guarnecido del pilar C superior izquierdo seguirá sujeto al cinturón de seguridad trasero.

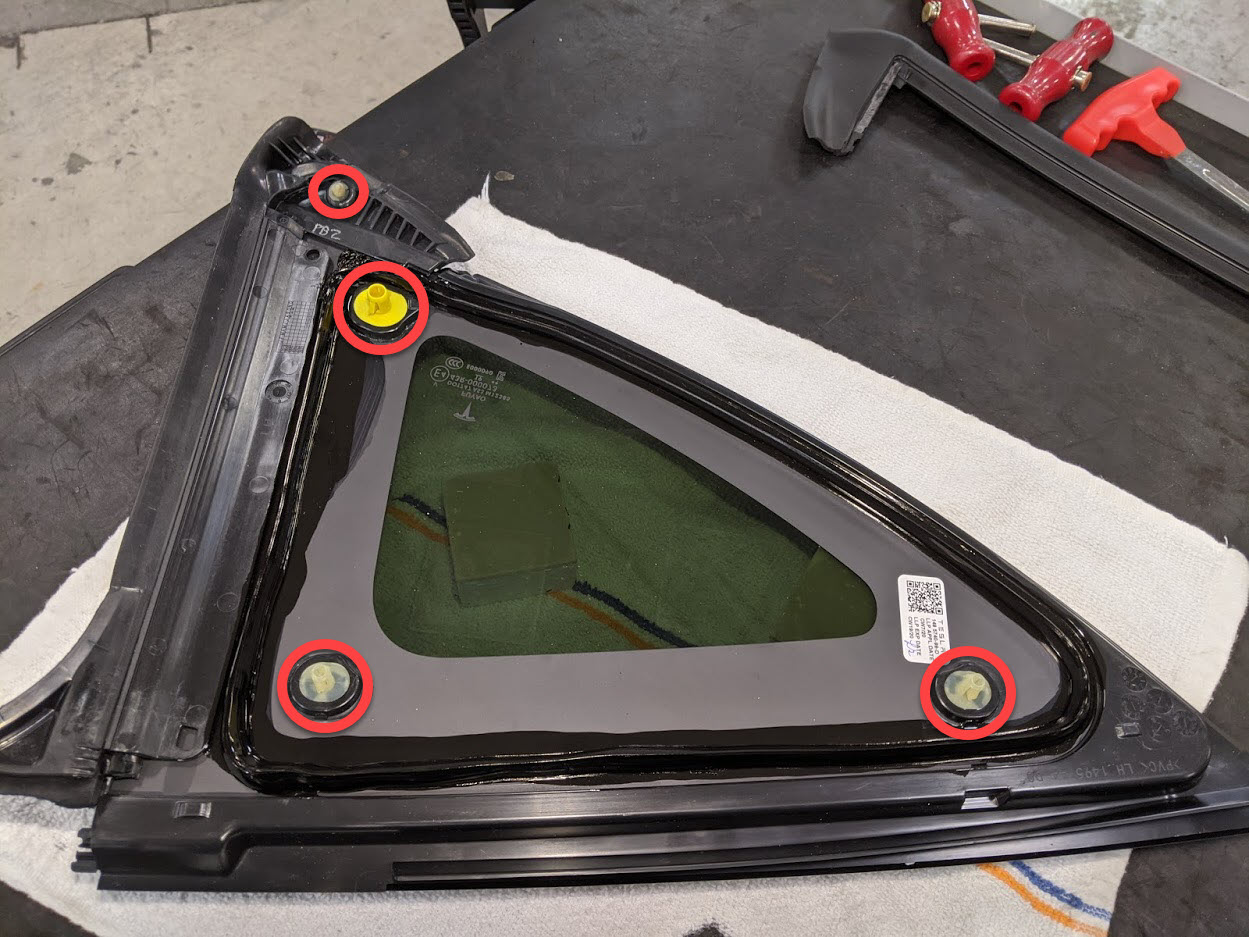

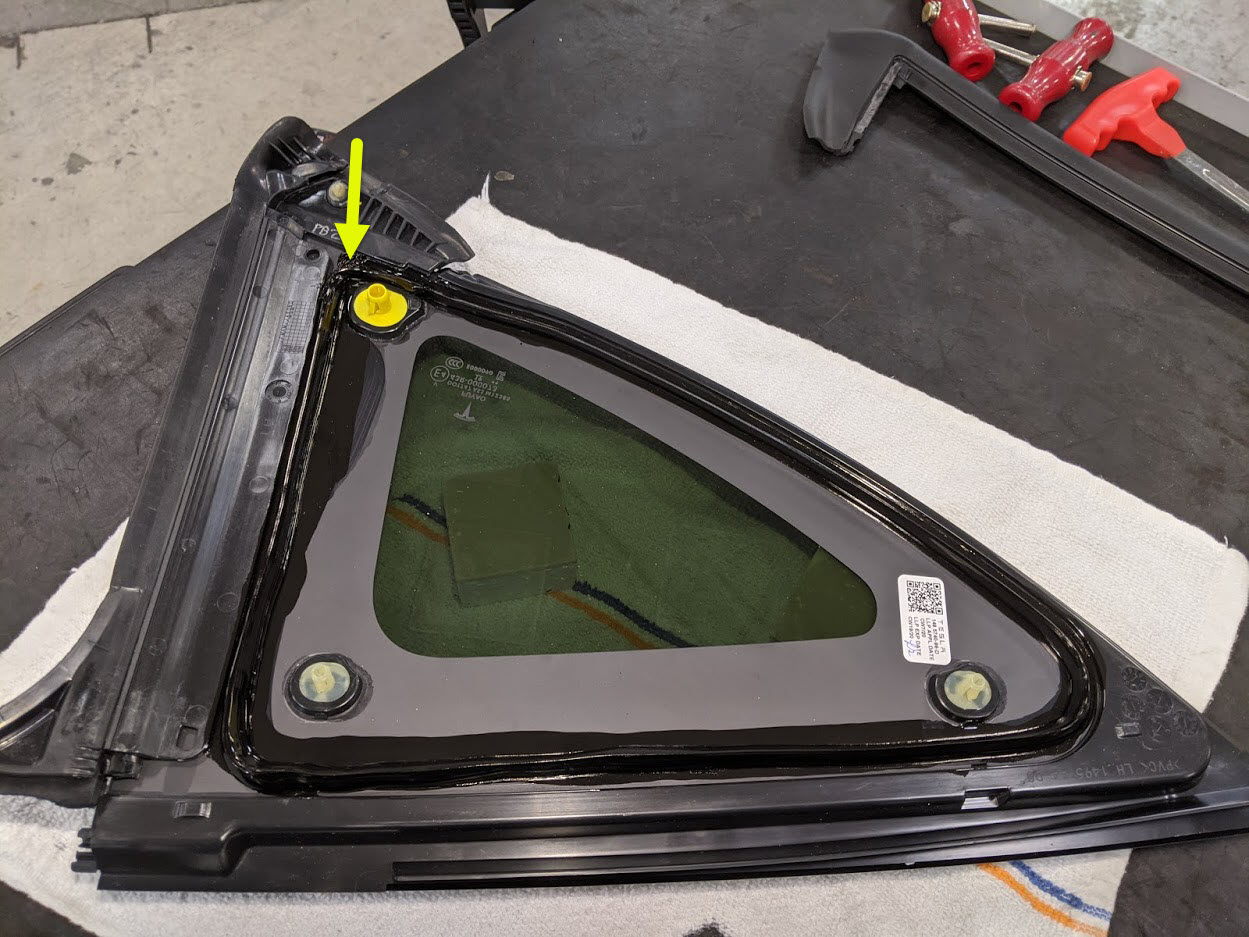

  13. Rompa los postes de centrado en el interior del cristal de la aleta trasera izquierda de la carrocería con alicates de corte diagonal, un destornillador de cabeza plana y, si es necesario, un martillo de plástico.
  14. Limpie la zona exterior del cristal de la aleta trasera izquierda de la carrocería con un paño con alcohol isopropílico (IPA). Deje que la imprimación se seque durante al menos 1 minuto.
  15. Aplique cinta protectora alrededor del cristal de la aleta trasera izquierda de la carrocería para proteger la carrocería y la pintura.
  16. Aplique cinta protectora en el interior del cristal de la aleta trasera izquierda, en el exterior del conjunto de la aleta trasera y en la carrocería; a continuación, marque la posición actual en la cinta exterior para facilitar la instalación.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Asegúrese de que la cinta cubra los bordes interiores y las zonas que puedan entrar en contacto con el cable cuadrado para evitar que se produzcan daños.
  17. Prepare un par de mangos en T con cable cuadrado de 6 pies de longitud.

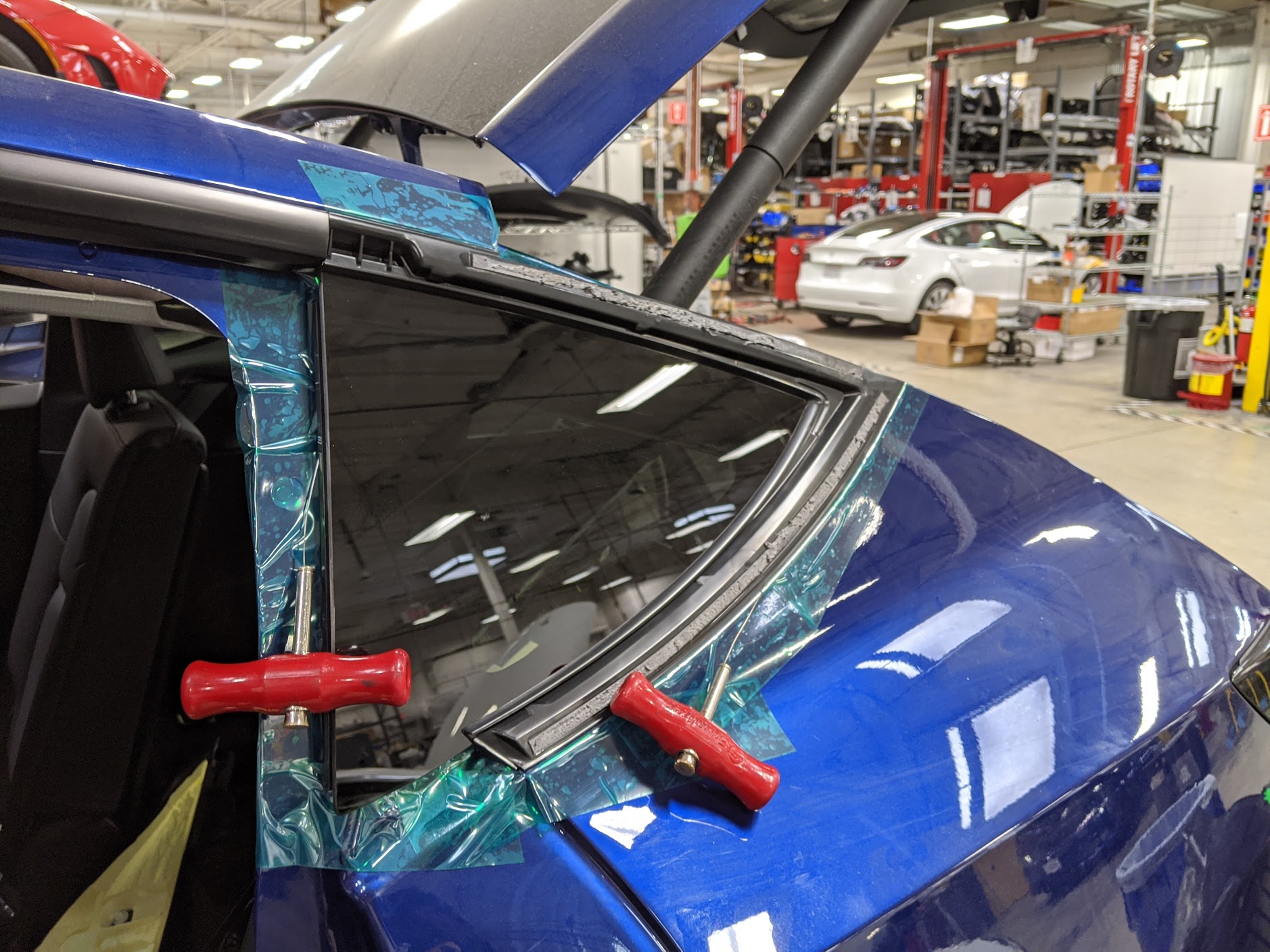

  18. Enrolle el cable cuadrado alrededor del borde trasero del cristal de la aleta trasera izquierda de la carrocería, entre la carrocería y la junta.
    Consejo: Utilice una herramienta para guarnecidos para guiar el cable entre la moldura y el cristal.
  19. Corte el cristal de la aleta trasera izquierda de la carrocería y, a continuación, retire el cristal del vehículo.
    Consejo: Corte el uretano con un movimiento de sierra.
  20. Limpie los restos de uretano de la carrocería con un juego de rascadores.
  21. Limpie la carrocería alrededor de la trayectoria del uretano con una toallita con alcohol isopropílico (IPA). Deje que la imprimación se seque durante al menos 1 minuto.
  22. Limpie el uretano restante del cristal de la aleta trasera izquierda con una herramienta para guarnecidos de plástico.
  23. Limpie el cristal de la aleta trasera izquierda alrededor de la trayectoria del uretano con una toallita con alcohol isopropílico (IPA). Deje que la imprimación se seque durante al menos 1 minuto.

Instalar

  1. Instale la junta en el cristal de la aleta trasera izquierda.
  2. Limpie la carrocería a lo largo de la trayectoria del uretano con una toallita con alcohol isopropílico (IPA). Deje que la imprimación se seque durante al menos 1 minuto.
  3. Aplique imprimación donde se vaya a aplicar el uretano y en cualquier punto en el que la pintura haya resultado dañada al retirar el cristal de la aleta trasera izquierda de la carrocería. Deje que la imprimación se seque durante al menos 1 minutos.
  4. Aplique la imprimación al cristal de la aleta trasera izquierda. Deje que la imprimación se seque durante al menos 1 minutos.
  5. Retire la cinta protectora de la zona del cristal de la aleta trasera.
  6. Prepare la pistola de calafateo y el uretano.
    Informational PurposesAn informational icon, calling your attention
    Nota

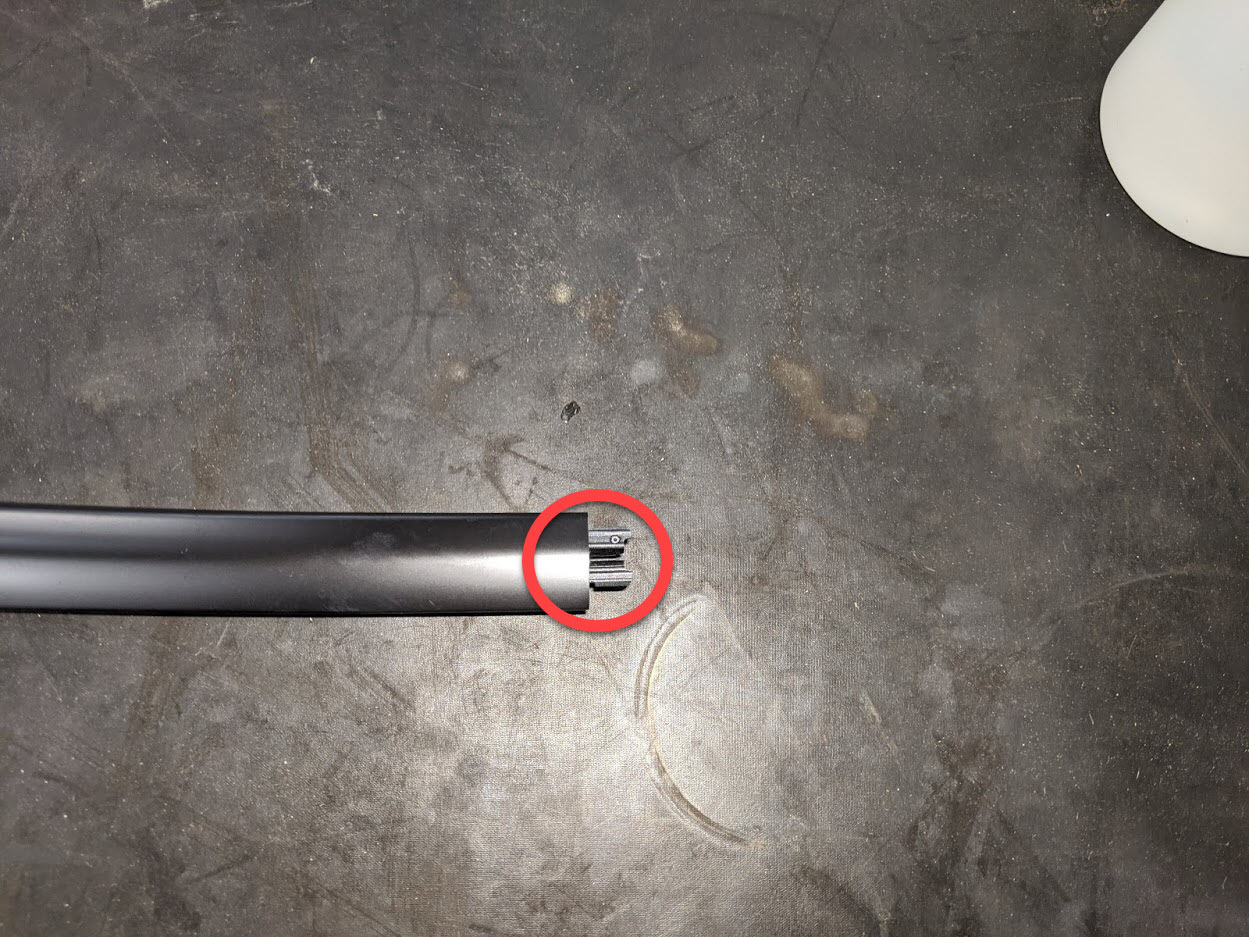

    La abertura para el uretano debe ser de 8 mm de ancho y 13 mm de alto.

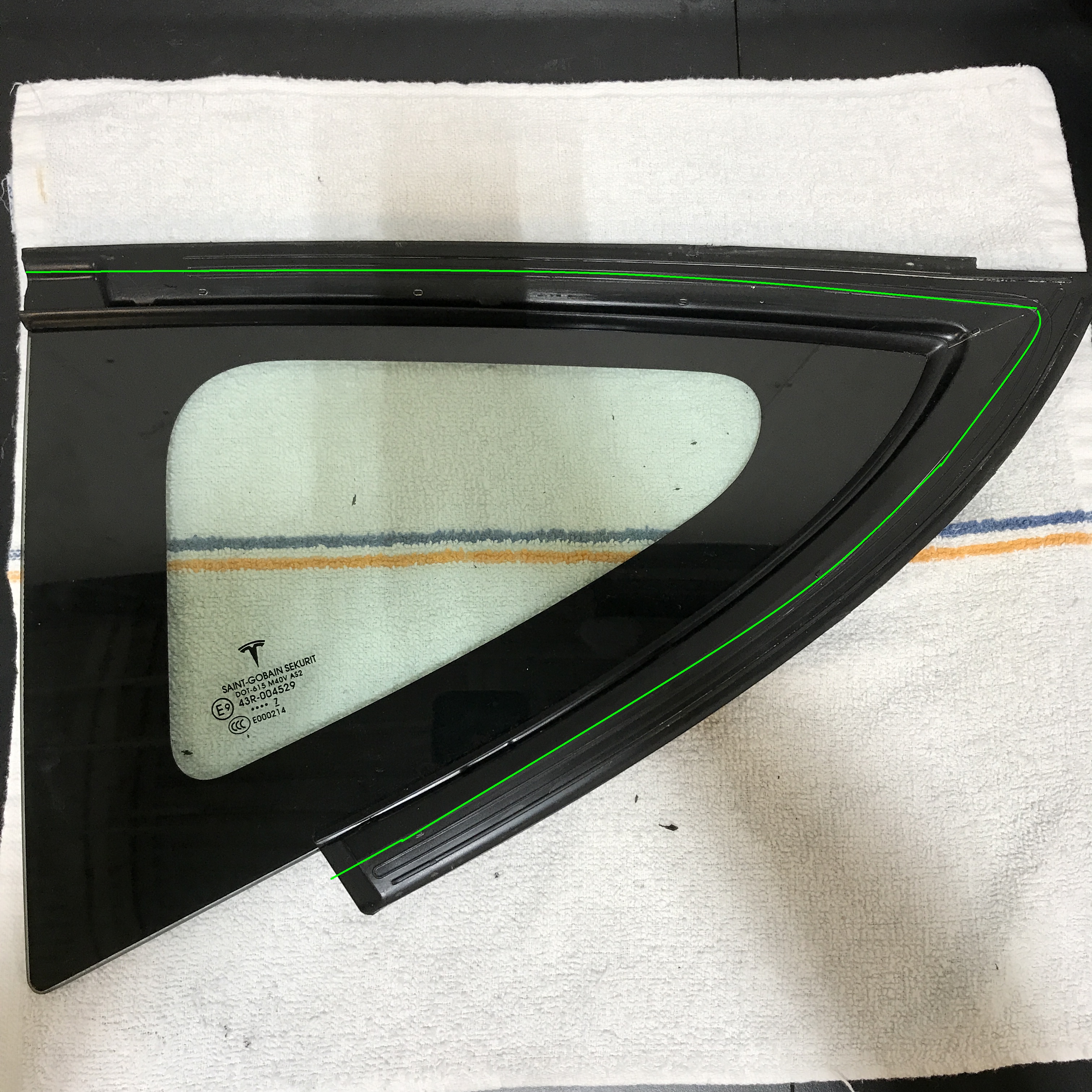

  7. Aplique uretano al cristal de la aleta trasera izquierda siguiendo la trayectoria original.
    Informational PurposesAn informational icon, calling your attention
    Nota

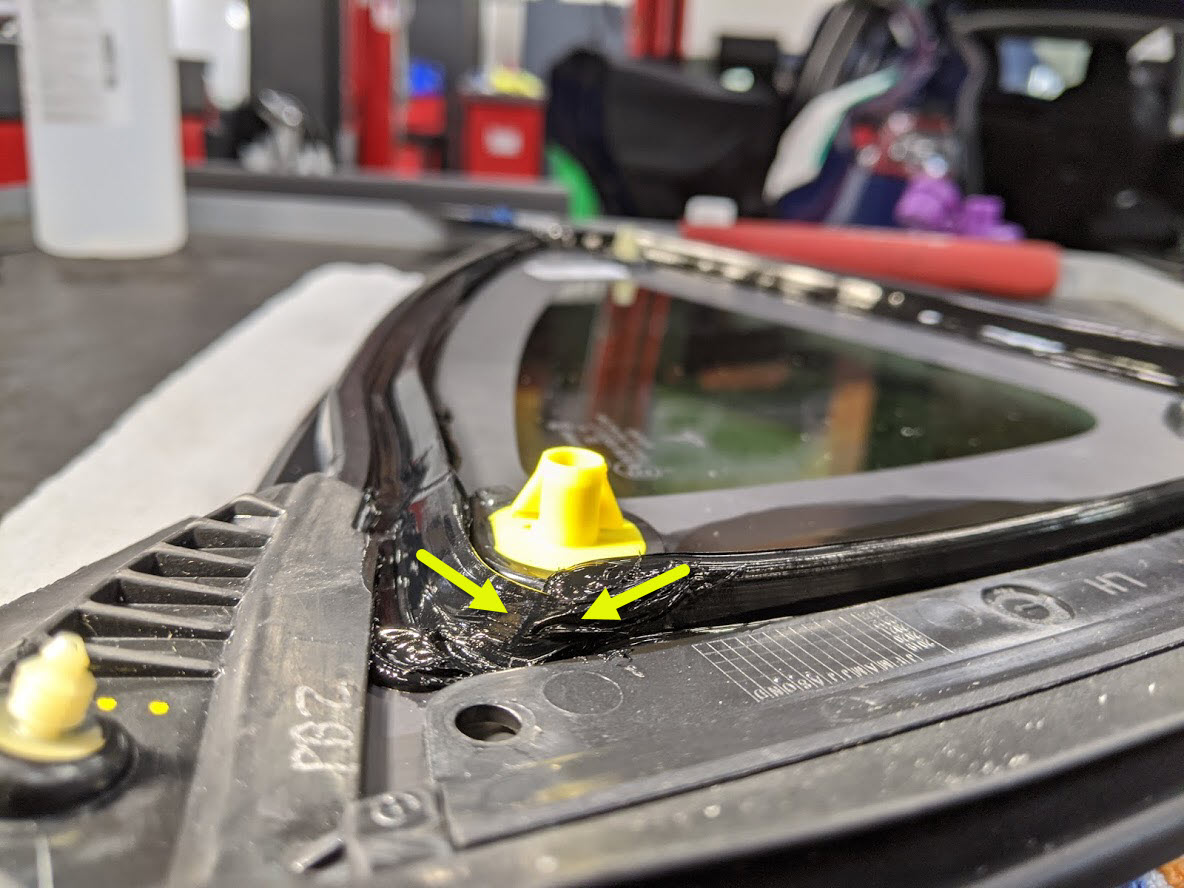

    Para evitar futuros problemas de NVH, comprima los extremos del uretano entre sí y asegúrese de que no haya espacios en el uretano.

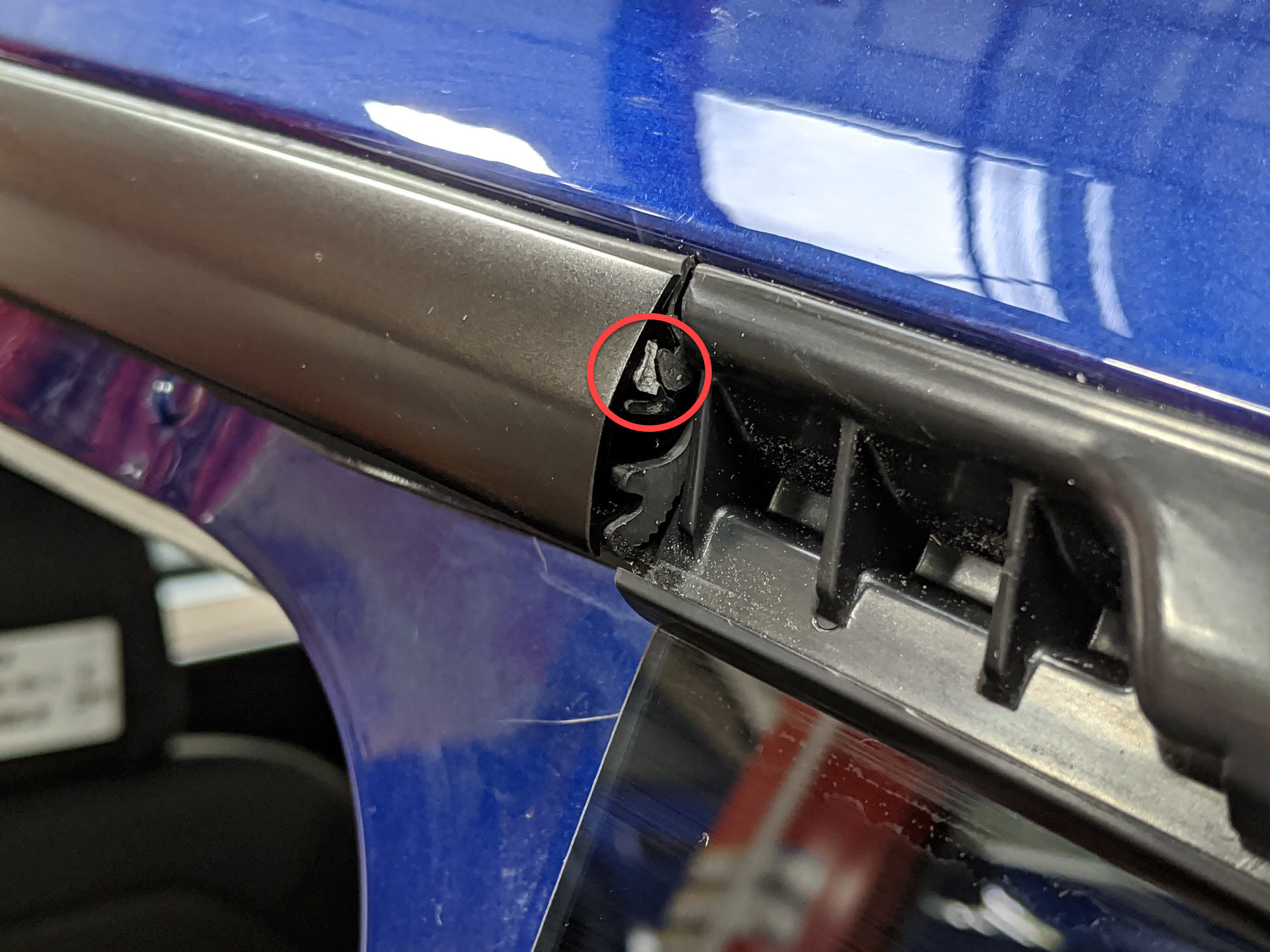

  8. Coloque el cristal de la aleta trasera izquierda de la carrocería sobre el vehículo y deslice el clip del elemento brillante de la aleta trasera hacia el elemento brillante superior.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee el conjunto del cristal de la aleta con las marcas creadas anteriormente en la cinta protectora de la carrocería.
  9. Aplique cinta para fijar el cristal de la aleta trasera izquierda a la carrocería mientras el uretano se seca.
  10. Coloque el guarnecido superior izquierdo del pilar C en el vehículo y, a continuación, coloque los clips (6 uds.) y la pestaña (1 ud.) que sujetan el guarnecido al vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee la ranura superior de la parte delantera del guarnecido del pilar C con el forro del techo y asegúrese de que la junta del maletero está colocada sobre el guarnecido.
  11. Instale el guarnecido lateral izquierdo del maletero. Consulte Guarnecido - Lateral - Maletero - Lado izquierdo (Desinstalación y sustitución).
  12. Instale el soporte del compartimento izquierdo del maletero. Consulte Soporte - Compartimento del maletero - Lado izquierdo (Desinstalación y sustitución).
  13. Instale el soporte izquierdo del suelo del maletero. Consulte Soporte - Suelo del maletero - Lado izquierdo (Desinstalación y sustitución).
  14. Instale el guarnecido del larguero del maletero. Consulte Guarnecido - Larguero - Maletero (Desinstalación y sustitución).
  15. Instale el suelo del maletero delantero. Consulte Suelo del maletero - Parte delantera (Desinstalación y sustitución).
  16. Instale el suelo del maletero trasero. Consulte Suelo del maletero - Parte trasera (Desinstalación y sustitución).
  17. Cierre el portón trasero.
  18. Vuelva a colocar la junta principal de la puerta trasera izquierda en el vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que la junta principal de la puerta trasera izquierda encaja sobre el elemento brillante superior, la junta del cristal de la aleta trasera izquierda y todo el guarnecido interior.
  19. Retire la cubierta protectora y pliegue el respaldo del asiento trasero izquierdo en su posición.
  20. Retire la cinta protectora una vez que el uretano se haya secado. Compruebe si hay fragmentos de cinta o residuos y límpielos.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No conduzca el vehículo hasta que haya transcurrido el tiempo de conducción mínimo recomendado por el fabricante del adhesivo. Dow Betaseal Express tiene un tiempo de conducción mínimo de 1 hora a temperaturas de 0 °F (-18 °C) o más altas. Si es necesario, deje la cinta aplicando presión sobre el cristal del vehículo e indique al cliente que puede retirarla una vez transcurridas 24 horas. Además, indique al cliente que debe evitar velocidades de conducción altas y baches a alta velocidad durante las siguientes 24 horas.
