Motor - Inclinación del asiento - Asiento del conductor (Desinstalación y sustitución)

Código de corrección 13011502 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT asociado reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Aviso
Los bordes de la base del asiento están afilados y pueden provocar lesiones personales. Utilice guantes resistentes a los cortes cuando desmonte el asiento del vehículo y cuando realice procedimientos que impliquen trabajar en la base del asiento o cerca de ella.
  • 2026-01-23: Se ha actualizado el método de desmontaje del motor de inclinación.
  • 2024-12-09: Se ha añadido información de configuración del pequeño motor de inclinación.
  • 23/05/2023: Se ha añadido una nota y un paso adicional para los asientos del pasajero delantero.
  • 03/05/2023: Se ha añadido un paso para la calibración del asiento del acompañante y la calibración de OCS.

Retirar

  1. Abra las puertas del lado izquierdo y baje las ventanillas.
  2. Mueva el asiento del conductor hacia delante.
  3. Inserte la llave de liberación del cinturón de seguridad (1133787-00-A) en la parte inferior del acoplamiento del pretensor del cinturón de seguridad para soltar el cinturón de seguridad del pretensor.
  4. Mueva el asiento del conductor a la posición más alta.
    PRECAUCIÓN
    No permita que el reposacabezas del asiento comprima el parasol, ya que podría agrietarse el espejo.
  5. Desmonte la protección lateral exterior del asiento del conductor. Consulte Protección lateral - Exterior - Asiento del conductor (Desinstalación y sustitución).
    Nota
    Durante el desmontaje, algunos pasos requieren especial atención. En las animaciones encontrará instrucciones más detalladas.
  6. Desconecte el mazo de cables del conector del motor de inclinación del asiento del conductor.
  7. Quite los pernos que sujetan el motor de inclinación del asiento del conductor al bastidor del asiento.
  8. Retire y deseche el perno que sujeta el brazo de ajuste del motor de inclinación del asiento del conductor al soporte del tubo de inclinación del cojín del asiento y, a continuación, retire el motor de inclinación del asiento del conductor del bastidor del asiento.

Instalar

  1. Instale el motor de inclinación del asiento del conductor en el bastidor del asiento.
    Nota
    Mantenga el motor hacia arriba y contra el bastidor del asiento, y asegúrese de que los pasadores de alineación del motor sean visibles.
  2. Coloque los pernos (3 uds.) que sujetan el motor de inclinación del asiento del conductor al bastidor del asiento.
    7.5 Nm (5.5 lbs-ft)
  3. Instale un perno nuevo (referencia: 1109741-00-E o posterior) para fijar el brazo de ajuste del motor de inclinación del asiento del conductor al soporte del tubo de inclinación del cojín del asiento.
    16 Nm (11.8 lbs-ft)
  4. Enchufe el mazo de cables al conector del motor de inclinación del asiento del conductor.
  5. Instale la protección lateral exterior del asiento del conductor. Consulte Protección lateral - Exterior - Asiento del conductor (Desinstalación y sustitución).
  6. Instale el retractor del cinturón de seguridad del asiento izquierdo de la 1.ª fila en el pretensor.
    Nota
    Una vez que haya instalado el pretensor del cinturón de seguridad en el acoplamiento del pretensor del cinturón de seguridad, realice una prueba de tracción para asegurarse de que el cinturón de seguridad y el pretensor están bien acoplados.
  7. Replacement front seat assemblies and seat cushion frame assemblies are equipped with a newly-designed "mini-tilt" motor, and replacing these parts (or the tilt motor itself) might require a configuration change. Review the configuration information in the table and perform the following substeps if a configuration update is needed.

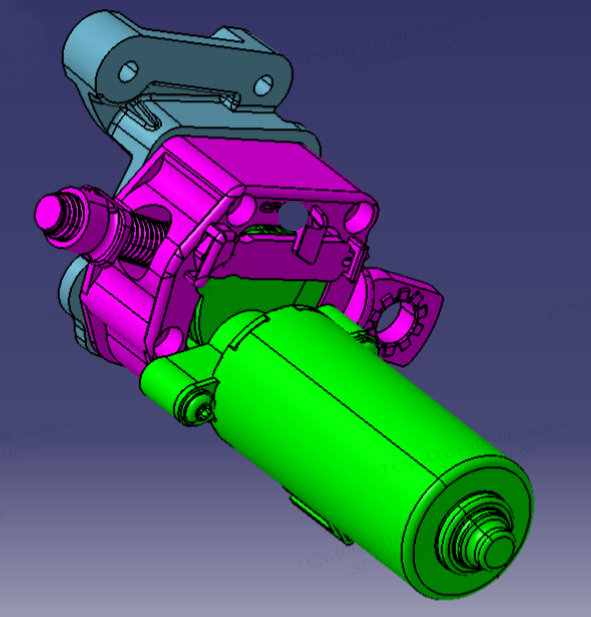

    Figura 1. Old Tilt Motor

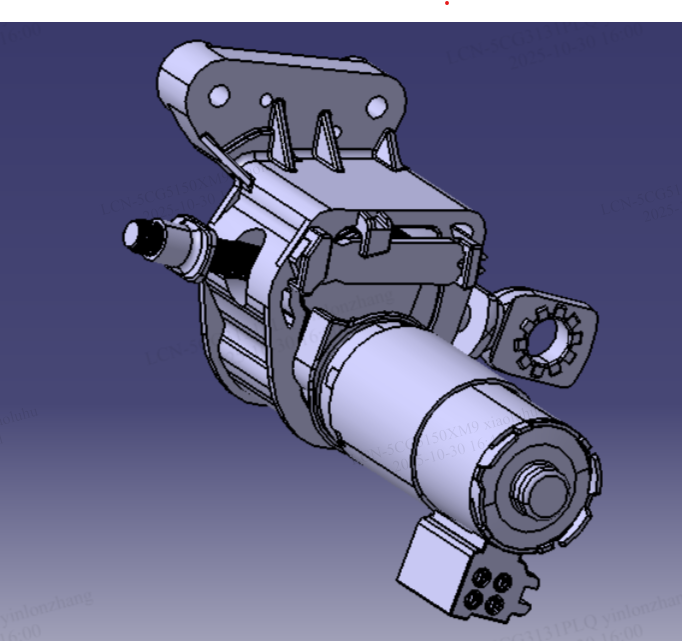

    Figura 2. New Mini Tilt Motor (P/N: 1868276-00-B or newer)
    1. Access the Vehicle Configuration section of the Infotainment Dashboard. See Configuración de la puerta de enlace (visualización y modificación).
    2. Update cfg_frontSeattype according to the combination of tilt motors described in the table.
  8. Calibre el asiento del conductor:
    1. Conecte un ordenador portátil con Toolbox 3 al vehículo. Consulte Toolbox (Conexión y desconexión).
    2. En Toolbox, haga clic en la pestaña Acciones/Autodiagnóstico y, a continuación, busque "Calibration".
    3. Haga clic en Calibración del asiento izquierdo y, a continuación, haga clic en Ejecutar y deje que se complete la rutina.
      PRECAUCIÓN
      Asegúrese de que no haya nada en el asiento durante la rutina de calibración.
    4. Desconecte Toolbox y retire el ordenador portátil del vehículo.
