Panel de cierre - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución)

Código de corrección 11701002 0.66 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

  • 2025-12-09: Se han añadido pasos para desconectar/conectar la alimentación de la batería de baja tensión y pasos para ajustar y calibrar las ventanillas.
Equipo:
  • 1054712-00-A Kit de instalación de remaches tubulares para NA (herramienta especial opcional si la rosca del panel de cierre se desmonta)
  • 1054712-01-A Kit de instalación de remaches tubulares para EMEA (herramienta especial opcional si la rosca del panel de cierre se desmonta)
  • 1004296-00-A Tuerca remachable (herramienta especial opcional si la rosca del panel de cierre se desmonta)
  • 1015888-00-C Perno de servicio (herramienta especial opcional si la rosca del panel de cierre se desmonta)
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Asegúrese de que se ha desconectado la alimentación de baja tensión/12 V durante al menos 1 minuto antes de desconectar el mazo de cables de los componentes del sistema de sujeción suplementario (SRS), como el módulo de control de los sistemas de sujeción, los sensores, los airbags, etc. Desconecte le batería de 12 V/baja tensión y el bucle de primera respuesta. De lo contrario, pueden producirse comportamientos involuntarios del sistema de seguridad. Para obtener más información sobre las precauciones del SRS, consulte Precauciones sobre los airbags y sistemas de sujeción complementarios (SRS).

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Panel de cierre - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos que sujetan el panel de cierre a la puerta
4.5 Nm (3.3 lbs-ft)
  • Vaso de 8 mm
 Reutilizar
Pernos que sujetan las fijaciones del raíl del regulador al vehículo
8 Nm (5.9 lbs-ft)
  • Vaso de 10 mm
 Reutilizar

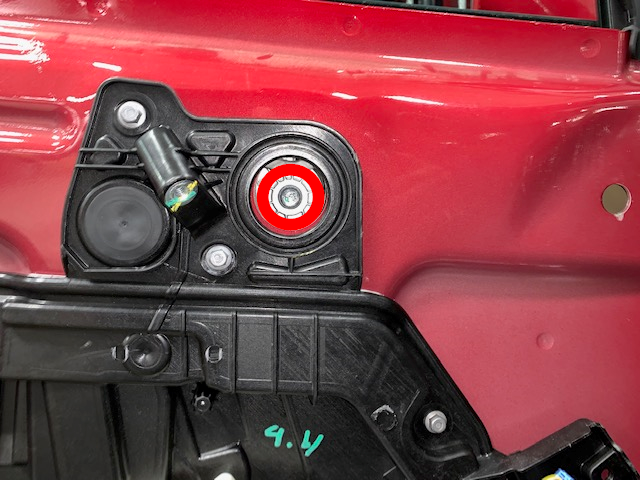

Tornillos (4 uds.) que sujetan el regulador de la ventanilla de la puerta delantera izquierda al panel de cierre
3.5 Nm (2.6 lbs-ft)
  • Vaso Torx T25
 Reutilizar

Retirar

  1. Retire el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación e instalación).
  2. Desmonte la junta del cinturón interior de la puerta delantera izquierda. Consulte Junta - Cinturón interior - Puerta delantera - Lado izquierdo (Desinstalación y sustitución).
  3. Retire el cristal de la puerta delantera izquierda. Consulte Cristal - Puerta - Lado izquierdo - Delantero (Desinstalación y sustitución).
  4. Desconecte la alimentación de la batería de baja tensión. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  5. Desenchufe el mazo de cables del conector del retrovisor de la puerta izquierda.
  6. Retire el altavoz de la puerta delantera izquierda. Consulte Altavoz - Puerta delantera - Lado izquierdo (Desinstalación y sustitución).
  7. Retire el sensor de presión de la puerta. Consulte Sensor - Presión - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  8. Suelte los clips que fijan el mazo de cables al panel de cierre.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El número de clips puede variar según los diferentes vehículos.
  9. Retire el motor de la ventanilla delantera izquierda. Consulte Motor del regulador de la ventanilla - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  10. Retire los pernos que fijan el panel de cierre a la puerta.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
  11. Retire los tapones que cubren las fijaciones del riel del regulador.
  12. Retire los pernos (2 uds.) que sujetan las fijaciones del riel del regulador al vehículo y, a continuación, retire el panel de cierre del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deslice el panel de cierre hacia abajo y hacia fuera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El regulador de la ventanilla y el panel de cierre se retiran acoplados.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  13. Quite los tornillos (4 uds.) que fijan el regulador de la ventanilla de la puerta delantera izquierda al panel de cierre.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte el cable del regulador de la ventanilla del gancho del panel de cierre.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25

Instalar

  1. Coloque los tornillos (4 uds.) que fijan el regulador de la ventanilla de la puerta delantera izquierda al panel de cierre.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el cable del regulador de la ventanilla esté bien sujeto al gancho del panel de cierre.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
  2. Coloque los pernos (2 uds.) que sujetan las fijaciones del riel del regulador al vehículo y, a continuación, retire el panel de cierre del vehículo.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deslice el riel del regulador de la ventanilla hacia arriba por el interior de la puerta y coloque el panel de cierre en el exterior.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  3. Instale los tapones que cubren las fijaciones del riel del regulador.
  4. Instale los pernos que fijan el panel de cierre a la puerta.
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete los pernos a mano para evitar que se deformen las roscas.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
  5. Instale el motor de la ventanilla delantera izquierda. Consulte Motor del regulador de la ventanilla - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  6. Fije los clips que sujetan el mazo de cables al panel de cierre.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El número de clips puede variar según los diferentes vehículos.
  7. Instale el sensor de presión de la puerta. Consulte Sensor - Presión - Puerta - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
  8. Instale el altavoz de la puerta delantera izquierda. Consulte Altavoz - Puerta delantera - Lado izquierdo (Desinstalación y sustitución).
  9. Enchufe el mazo de cables al conector del retrovisor exterior izquierdo.
  10. Conecte la alimentación de la batería de baja tensión. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  11. Instale el cristal de la puerta delantera izquierda. Consulte Cristal - Puerta - Lado izquierdo - Delantero (Desinstalación y sustitución).
  12. Instale la junta del cinturón interior de la puerta delantera izquierda. Consulte Junta - Cinturón interior - Puerta delantera - Lado izquierdo (Desinstalación y sustitución).
  13. Suelte el cierre de la puerta delantera izquierda tirando del cable de apertura de emergencia.
  14. Cierre la puerta delantera izquierda.
  15. Abra la puerta trasera izquierda y baje la ventanilla.
  16. Suba completamente la ventanilla delantera izquierda accediendo a la herramienta del interruptor de la ventanilla a través de la puerta trasera izquierda.
  17. Compruebe la separación y el enrasado de la ventanilla delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Separación: 8,00 mm +/- 1,8 mm. Enrasado: 0,00 mm +/- 2 mm.
  18. Abra la puerta delantera izquierda.
  19. Cierre el pestillo de la puerta delantera izquierda para ajustar la altura de la ventanilla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No cierre la puerta con la ventanilla totalmente subida, ya que el elemento brillante superior se dañará.
  20. Ajuste el cristal delantero izquierdo para acceder a los bloques guía del regulador.
  21. Afloje los pernos (2 uds.) que sujetan el cristal de la ventanilla a los bloques guía del regulador una media vuelta para mantener la posición, pero de forma que todavía pueda ajustarse.
  22. Ajuste el cristal móvil para lograr el objetivo de separación y apriete los pernos a mano.
  23. Ajuste el cristal móvil para conseguir el objetivo de enrasado con el aplique del pilar B.
  24. Utilice una llave hexagonal de 5 mm para ajustar la almohadilla de fricción e inclinar el cristal hacia dentro o hacia fuera. Gire hacia la derecha para ajustarlo hacia el exterior, y hacia la izquierda para ajustarlo hacia el interior.
  25. Suelte el cierre de la puerta delantera izquierda tirando del cable de apertura de emergencia.
  26. Cierre la puerta delantera izquierda.
  27. Suba completamente la ventanilla delantera izquierda accediendo a la herramienta del interruptor de la ventanilla a través de la puerta trasera izquierda.
  28. Compruebe la separación y el enrasado de la ventanilla delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Separación: 8,00 mm +/- 1,8 mm. Enrasado: 0,00 mm +/- 2 mm.
  29. Abra la puerta delantera izquierda.
  30. Cierre el pestillo de la puerta delantera izquierda para ajustar la altura de la ventanilla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No cierre la puerta con la ventanilla totalmente subida, ya que el elemento brillante superior se dañará.
  31. Ajuste el cristal delantero izquierdo para acceder a los bloques guía del regulador.
  32. Apriete los pernos (2 uds.) que fijan el cristal de la ventanilla a los bloques guía del regulador.
    12 Nm (8.8 lbs-ft)
  33. Suelte el cierre de la puerta delantera izquierda tirando del cable de apertura de emergencia.
  34. Baje la ventanilla delantera izquierda.
  35. Desconecte la herramienta especial del interruptor del elevalunas.
  36. Instale los tapones circulares que cubren las aberturas de la puerta para los bloques guía del regulador.
  37. Coloque el panel de guarnecido de la puerta delantera izquierda. Consulte Panel - Guarnecido de la puerta - Parte delantera - Lado izquierdo (Desinstalación e instalación).
  38. Ponga el vehículo en el modo de servicio a través de la pantalla táctil. Consulte Modo de servicio.
  39. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear).
  40. En la pantalla táctil, toque la "llave" del modo de servicio (en la parte inferior de la interfaz de usuario), luego toque Cierres > Ventanillas > Calibrar delantera izquierda, haga clic en Ejecutar y, a continuación, deje que finalice la rutina.
  41. Salga del Modo de servicio. Consulte Modo de servicio.
