Filtro - Cabina (Desinstalación y sustitución)

Código de corrección 18100102 0.18 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga.NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 06/06/2024: Se ha añadido el restablecimiento de la puntuación de estado del filtro de cabina para las versiones de software 2024.14 o posteriores
  • 09/04/2024: Se han actualizado los procedimientos para colocar las cubiertas del filtro de la cabina con los tornillos superiores e inferiores.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Filtro - Cabina (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillo que sujeta la cubierta del filtro de la cabina al módulo del sistema HVAC
1.2 Nm (.9 lbs-ft)
  • Vaso de 6 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 4 pulg.
Reutilizar

Retirar

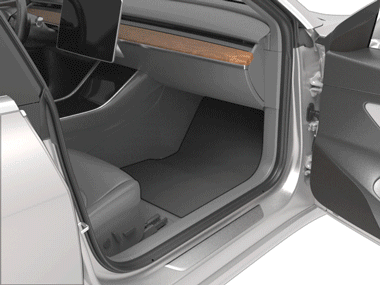

Figura 1. Demostración animada de la cubierta del filtro de la cabina con tornillo superior

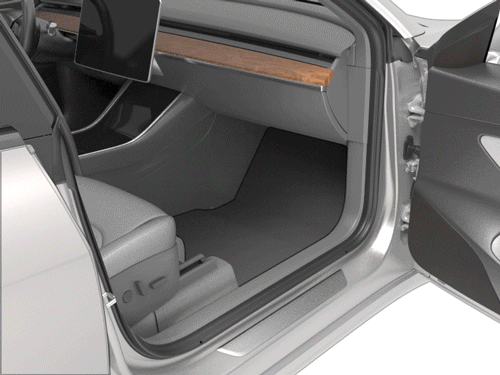

Figura 2. Demostración animada de la cubierta del filtro de la cabina con tornillo inferior
  1. Retire la moqueta del panel lateral derecho de la consola central. Consulte Panel lateral - Consola central - Lado izquierdo (Desinstalación y sustitución).
  2. Utilice una herramienta para clips y suelte el conjunto de la zona para los pies derecho del panel de instrumentos.
  3. Compruebe cómo está fijada la cubierta del filtro de la cabina a la unidad de climatización.
  4. Si la tapa del filtro de la cabina va sujeta con pestañas: Suelte la pestaña de la parte inferior de la cubierta del filtro de la cabina y retire la cubierta de la unidad de climatización.
  5. Si la cubierta del filtro de la cabina está fijada con un tornillo en la parte superior de la cubierta: Retire la cubierta de la zona de los pies del acompañante. Consulte Cubierta - Zona de los pies - Pasajero delantero (LHD) (Desinstalación y sustitución).
  6. Si la cubierta del filtro de la cabina está fijada con un tornillo, independientemente de si está en la parte superior o inferior de la cubierta: Retire el tornillo que fija la cubierta del filtro de la cabina a la unidad del climatizador y, a continuación, quite la cubierta de la unidad.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 6 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  7. Doble las pestañas del filtro hacia fuera y, a continuación, tire del filtro superior para sacarlo del alojamiento del filtro.
  8. Una vez retirado el filtro superior, levante el filtro inferior y sáquelo del alojamiento del filtro.

Instalar

  1. Instale el filtro inferior en el alojamiento del filtro, con las flechas apuntando hacia la parte trasera del vehículo.
  2. Instale el filtro superior en el alojamiento del filtro, con las flechas apuntando hacia la parte trasera del vehículo, y luego pliegue las pestañas del filtro hacia adentro.
  3. Si la cubierta del filtro de la cabina está fijada con un tornillo, independientemente de si está en la parte superior o inferior de la cubierta: Instale la cubierta del filtro de la cabina en la unidad de climatización y, a continuación, coloque el tornillo que sujeta la cubierta del filtro de la cabina a la unidad de climatización.
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Acople la pestaña de la cubierta inferior antes de fijar la cubierta.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 6 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  4. Si la cubierta del filtro de la cabina está fijada con un tornillo en la parte superior de la cubierta: Instale la cubierta de la zona de los pies del acompañante. Consulte Cubierta - Zona de los pies - Pasajero delantero (LHD) (Desinstalación y sustitución).
  5. Si la tapa del filtro de la cabina va sujeta con pestañas: Instale la pestaña superior de la cubierta del filtro de la cabina en la ranura de la unidad de climatización y, a continuación, instale la pestaña inferior de la cubierta del filtro de la cabina.
  6. Instale la moqueta del panel lateral derecho de la consola central. Consulte Panel lateral - Consola central - Lado izquierdo (Desinstalación y sustitución).
  7. Compruebe si es necesario restablecer la puntuación de estado del filtro de cabina del vehículo y HEPA: En la pantalla táctil del vehículo, toque Controles (icono de vehículo) > Software y desplácese hacia abajo para visualizar la versión del software del vehículo.
    • Si la versión del software del vehículo es anterior a 2024.14, no es necesario restablecer la puntuación de estado del filtro de cabina. Vaya al paso siguiente de este procedimiento.
    • Si la versión del software del vehículo es 2024.14 o posterior:
      1. Active el modo de servicio. Consulte Modo de servicio.
      2. Si se ha sustituido el filtro de la cabina: En el menú Modo de servicio, toque Sistema término (icono de copo de nieve) > Climatizador > Derecha y, a continuación, toque Filtro de cabina > Restablecer puntuación del filtro de cabina.
      3. Si se han sustituido los elementos o el conjunto del filtro HEPA, toque Filtro HEPA > Restablecer puntuación del filtro HEPA.
      4. Se ha restablecido la puntuación de estado del filtro de cabina o HEPA. Continúe con el siguiente paso de este procedimiento.
    Figura 3. Restablecer puntuación de estado del filtro de cabina de los Model Y
    Figura 4. Restablecer puntuación de estado del filtro HEPA del Model Y
