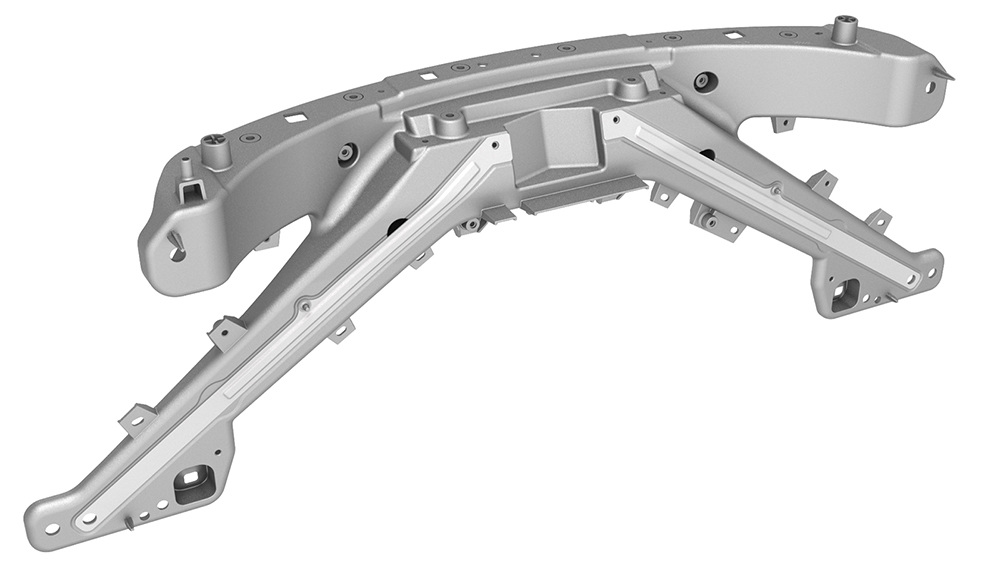

Soporte - Extremo delantero (Desinstalación y sustitución)

Código de corrección 10101002 2.28 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga.NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Soporte - Extremo delantero (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos que sujetan los soportes del FEM de la rejilla inferior del lado izquierdo y derecho al soporte delantero
8 Nm (5.9 lbs-ft)
  • Hexagonal de 10 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 6 pulg.
Reutilizar
Pernos que fijan el soporte del radar delantero al soporte del extremo delantero
8 Nm (5.9 lbs-ft)
  • Vaso de 10 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Bloqueo de extensión de 6 pulg.
 Reutilizar
Pernos que sujetan el soporte de la pata superior al soporte delantero
8 Nm (5.9 lbs-ft)
  • Vaso de 10 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 4 pulg.
Reutilizar
Pernos que sujetan el actuador al soporte delantero
8 Nm (5.9 lbs-ft)
  • Vaso de 10 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 4 pulg.
Reutilizar
Pernos que sujetan el conjunto del cierre del capó al soporte delantero
8 Nm (5.9 lbs-ft)
  • Vaso de 10 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 4 pulg.
Reutilizar
Perno de la parte superior del soporte delantero
16 Nm (11.8 lbs-ft)
  • Vaso de 13 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 6 pulg.
Reutilizar
Pernos que sujetan el parachoques delantero con amortiguadores de energía a las estructuras de absorción de impactos de los lados izquierdo y derecho
75 Nm (55.3 lbs-ft)
  • Vaso de 15 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 3 pulg.
Sustituir
Perno que sujeta la barra del parachoques delantero al lado izquierdo del refuerzo del parachoques
16 Nm (11.8 lbs-ft)
  • Vaso de 13 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 3 pulg.
Reutilizar
Perno que fija el soporte del extremo delantero en el lado izquierdo del refuerzo del parachoques
7 Nm (5.2 lbs-ft)
  • Vaso de 13 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 3 pulg.
Reutilizar
Pernos que fijan el soporte del extremo delantero a los cilindros de choque izquierdos del bastidor auxiliar
16 Nm (11.8 lbs-ft)
  • Vaso de 13 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 6 pulg.
Reutilizar
Pernos que sujetan los lados izquierdo y derecho del módulo del ventilador de refrigeración al vehículo
10 Nm (7.4 lbs-ft)
  • Vaso de 8 mm
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 4 pulg.
Reutilizar
Perno que fija la esquina izquierda de la defensa delantera a la aleta guardabarros
4 Nm (2.9 lbs-ft)
  • Vaso de 10 mm
  • Carraca estándar de ¼ pulg.
  • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
    • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
Reutilizar
Pernos que fijan la parte superior de la defensa delantera al vehículo
4 Nm (2.9 lbs-ft)
  • Vaso de 10 mm
  • Carraca estándar de ¼ pulg.
  • Extensión de 2 pulg.
  • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
    • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
Reutilizar
Pernos que fijan el soporte de refuerzo de la unidad de almacenamiento del vano del motor al ventilador de refrigeración
48 Nm (35.4 lbs-ft)
  • Vaso E14
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  • Extensión de 3 pulg.
Reutilizar

Retirar

  1. Abra la puerta delantera izquierda y baje por completo la ventanilla delantera izquierda.
  2. Extraiga la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución).
  3. Desconecte la alimentación de 12 V. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  4. Retire los pernos que fijan la parte superior de la defensa delantera al vehículo.
    4 Nm (2.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Carraca estándar de ¼ pulg.
    • Extensión de 2 pulg.
    • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
      • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
  5. Suelte el bloqueo del conector y, a continuación, desenchufe el conector del obturador de la rejilla activa.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No presione la pestaña roja. Tire de la pestaña roja para soltar el bloqueo del conector.
  6. Retire del obturador de la rejilla activa la cubierta del sensor de temperatura ambiente y, a continuación, desenchufe el conector eléctrico del sensor.
  7. Retire los pernos que fijan el soporte de refuerzo de la unidad de almacenamiento del vano del motor al ventilador de refrigeración y, a continuación, deslice el soporte hacia atrás para obtener holgura.
    48 Nm (35.4 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso E14
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  8. Desmonte el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Delantero (Sin paquete estructural) (Desinstalación y sustitución).
  9. Retire el adorno de la aleta guardabarros delantera izquierda. Consultar Embellecedor - Aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución)
  10. Suelte los clips (4 uds.) que sujetan la parte delantera del revestimiento del paso de la rueda delantera izquierda al vehículo y, a continuación, mueva el revestimiento del paso de la rueda a un lado para realizar los siguientes pasos.
  11. Retire el perno que fija la esquina izquierda de la defensa delantera a la aleta guardabarros.
    4 Nm (2.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Carraca estándar de ¼ pulg.
    • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
      • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
  12. Repita los pasos del 9 al 11 en el lado derecho del vehículo.
  13. Suelte parcialmente el lado derecho de la defensa delantera.
  14. Suelte el bloqueo del conector y, a continuación, desenchufe el conector eléctrico de la defensa delantera en el paso de la rueda derecha.
  15. Suelte el clip que sujeta el mazo de cables al conjunto del altavoz de advertencia de peatones.
  16. Deslice la pestaña de bloqueo para separarla del conector del mazo de cables del sistema de advertencia de peatones y, a continuación, presione la pestaña de bloqueo para desenchufar el conector del conjunto de altavoz de advertencia de peatones.
  17. Suelte el lado izquierdo de la defensa delantera del vehículo y, a continuación, retire la defensa del vehículo. Coloque la defensa sobre una superficie acolchada.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Suelte con cuidado las pestañas que fijan el soporte inferior del faro a la defensa delantera, porque de lo contrario las pestañas podrían romperse.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Las esquinas del refuerzo del parachoques están muy afiladas y podrían causar lesiones personales.

    Se muestra la esquina izquierda del refuerzo del parachoques, pero la esquina derecha es similar

  18. Coloque un recipiente de drenaje de refrigerante debajo de la parte delantera izquierda del vehículo.
  19. Suelte el clip que fija la manguera de entrada del radiador al módulo del ventilador de refrigeración, desconecte la manguera, deje que se vacíe el refrigerante y, a continuación, conecte los racores macho y hembra.
  20. Coloque un recipiente de drenaje de refrigerante debajo de la parte delantera derecha del vehículo.
  21. Suelte el clip que fija la manguera de salida del radiador del módulo del ventilador de refrigeración, desconecte la manguera, deje que se vacíe el refrigerante y, a continuación, conecte los racores macho y hembra.
  22. Desconecte el mazo de cables del conector del módulo del ventilador de refrigeración.
  23. Retire los pernos que sujetan los lados inferiores izquierdo y derecho del módulo del ventilador de refrigeración al refuerzo del parachoques.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Con ayuda de otra persona, levante el módulo del ventilador de refrigeración para facilitar la extracción de los pernos.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
    Figura 1. Lado izquierdo
    Figura 2. Lado derecho
  24. Retire el conjunto del módulo del ventilador de refrigeración del vehículo.
  25. Suelte el bloqueo del conector y, a continuación, desenchufe los conectores del mazo de cables del portador delantero izquierdo y derecho.
    Figura 3. Se muestra el lado izquierdo, pero el lado derecho es similar.
  26. Baje el vehículo para colocarlo en una altura de trabajo cómoda.
  27. Retire el perno que fija la barra del parachoques delantero al lado derecho del refuerzo del parachoques.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  28. Retire los pernos que fijan el portador del extremo delantero en las estructuras de absorción de impactos derechas del bastidor auxiliar.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  29. Retire el perno que fija el portador del extremo delantero al lado derecho del refuerzo del parachoques.
    7 Nm (5.2 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  30. Repita los pasos del 27 al 29 en el lado izquierdo del vehículo
  31. Tire levemente del portador del extremo delantero hacia fuera del refuerzo del parachoques y, a continuación, gire la parte trasera del refuerzo del parachoques hacia abajo y hacia la parte delantera del vehículo para retirarlo.
  32. Desenchufe los conectores del mazo de cables de los sensores del airbag delantero izquierdo y derecho.
    Figura 4. Se muestra el lado izquierdo, pero el lado derecho es similar.
  33. Retire y deseche los pernos que fijan el parachoques delantero con los amortiguadores de energía a las estructuras de absorción de impactos izquierda y derecha.
    75 Nm (55.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  34. Retire con cuidado el parachoques delantero con amortiguación de energía del vehículo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No dañe la carrocería al hacer palanca en el parachoques delantero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Golpee suavemente el parachoques delantero con una maza para facilitar su desmontaje.
  35. Retire el perno izquierdo de la parte superior del portador del extremo delantero. Repita este paso en el lado derecho.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  36. Retire el conjunto del portador del extremo delantero del vehículo.
  37. Desenchufe el conector del conjunto de cierre del capó.
  38. Desenchufe el conector del actuador de cierre del capó.
  39. Con un rotulador, marque los pernos que fijan el conjunto de cierre del capó al portador del extremo delantero y, a continuación, retire los pernos.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  40. Retire los pernos que fijan el actuador de cierre del capó al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  41. Retire los pernos y suelte las pestañas que fijan el soporte de la pierna superior al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
  42. Desenchufe el conector del mazo de cables del sensor del radar.
  43. Suelte la pestaña de sujeción que fija el sensor del radar al soporte del sensor del radar delantero y, a continuación, retire el sensor del soporte.
  44. Retire los pernos que fijan el soporte del radar delantero al portador del extremo delantero y, a continuación, retire el soporte del radar del conjunto.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Bloqueo de extensión de 6 pulg.
  45. Suelte los clips que fijan el mazo de cables al portador del extremo delantero y, a continuación, retire el mazo de cables del portador del extremo delantero.
  46. Retire los pernos que fijan los soportes del FEM de la rejilla inferior izquierda y derecha al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Hexagonal de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.

Instalar

  1. Coloque los pernos que fijan los soportes del FEM de la rejilla inferior izquierda y derecha al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Hexagonal de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  2. Coloque los clips que fijan el mazo de cables al portador del extremo delantero.
  3. Coloque el soporte del radar delantero en el portador del extremo delantero y, a continuación, coloque los pernos que fijan el soporte al portador del extremo delantero.
    Consejo: Se recomienda utilizar las siguientes herramientas:
  4. Instale el radar delantero en el soporte del radar.
  5. Enchufe el conector del mazo de cables en el sensor del radar.
  6. Coloque los pernos y las pestañas que fijan el soporte de la pierna superior al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
    Figura 5. Pernos (4 uds.)
    Figura 6. Pestañas
  7. Coloque el actuador de cierre del capó en el portador del extremo delantero y, a continuación, coloque los pernos que fijan el actuador al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  8. Coloque el conjunto de cierre del capó en el portador del extremo delantero y, a continuación, coloque los pernos que fijan el conjunto de cierre del capó al portador del extremo delantero.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Alinee las marcas de pintura de los pernos para mantener la alineación del capó.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
  9. Enchufe el conector al actuador de cierre del capó.
  10. Enchufe el conector al conjunto de cierre del capó.
  11. Coloque el conjunto del portador del extremo delantero en el vehículo.
  12. Coloque el perno izquierdo en la parte superior del portador del extremo delantero. Repita este paso en el lado derecho.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  13. Instale con cuidado el parachoques delantero con los amortiguadores de energía en el vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice un martillo de plástico según sea necesario con la fuerza adecuada para instalar el parachoques delantero en la estructura de absorción de impactos.
  14. Coloque pernos nuevos para fijar el parachoques delantero con los amortiguadores de energía a las estructuras de absorción de impactos izquierda y derecha.
    75 Nm (55.3 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 15 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  15. Enchufe los conectores del mazo de cables en los sensores del airbag delantero izquierdo y derecho.
    Figura 7. Se muestra el lado izquierdo, pero el lado derecho es similar.
  16. Tire levemente del portador del extremo delantero hacia fuera del refuerzo del parachoques y, a continuación, coloque el refuerzo del parachoques en el vehículo.
  17. Coloque el perno que fija la barra del parachoques delantero al lado izquierdo del refuerzo del parachoques. Repita este paso en el lado derecho.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  18. Coloque el perno que fija el portador del extremo delantero en el lado izquierdo del refuerzo del parachoques.
    7 Nm (5.2 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  19. Coloque los pernos que fijan el portador del extremo delantero en las estructuras de absorción de impactos izquierdas del bastidor auxiliar.
    16 Nm (11.8 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 6 pulg.
  20. Repita los pasos 18 y 19 en el lado derecho del vehículo.
  21. Eleve por completo el vehículo.
  22. Enchufe el conector del mazo de cables del portador del extremo delantero izquierdo y, a continuación, acople el bloqueo del conector. Repita este paso para el conector del mazo de cables del portador del extremo delantero derecho.
    Figura 8. Se muestra el lado izquierdo, pero el lado derecho es similar.
  23. Con ayuda de otra persona, coloque el conjunto del módulo del ventilador de refrigeración en el vehículo y, a continuación, coloque sin apretar los pernos que fijan el conjunto del módulo al vehículo.
  24. Apriete los pernos que fijan los lados izquierdo y derecho del módulo del ventilador de refrigeración al vehículo.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda pedir ayuda para sujetar el conjunto.
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 4 pulg.
    Figura 9. Lado izquierdo
    Figura 10. Lado derecho
  25. Retire los tapones de la manguera de salida del radiador, conecte los racores macho y hembra, y apriete el clip de manguera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empuje y tracción en los racores para asegurarse de que están bien apretados.
  26. Retire los tapones de la manguera de entrada del radiador, conecte los racores macho y hembra, y apriete el clip de manguera.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empuje y tracción en los racores para asegurarse de que están bien apretados.
  27. Conecte el mazo de cables del conector del módulo del ventilador de refrigeración y, a continuación, bloquee el conector.
  28. Baje el vehículo.
  29. Con ayuda de otra persona, instale la defensa delantera en el vehículo y fije el lado izquierdo de la defensa delantera en los soportes de la defensa.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Compruebe que la defensa delantera está instalada debajo del deflector aerodinámico frontal antes de continuar.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Las esquinas del refuerzo del parachoques están muy afiladas y podrían causar lesiones personales.

    Se muestra la esquina izquierda del refuerzo del parachoques, pero la esquina derecha es similar

  30. Enchufe el conector del mazo de cables del sistema de advertencia de peatones y, a continuación, acople el bloqueo del conector.
  31. Coloque el clip que fija el mazo de cables al conjunto de altavoz de advertencia de peatones.
  32. Enchufe el conector eléctrico en la defensa delantera del paso de la rueda derecha y, a continuación, acople el bloqueo del conector.
  33. Instale el lado derecho de la defensa delantera.
  34. Coloque el perno que fija la esquina derecha de la defensa delantera a la aleta guardabarros.
    4 Nm (2.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Carraca estándar de ¼ pulg.
    • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
      • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
  35. Coloque los clips (4 uds.) que fijan la parte delantera de los revestimientos del paso de la rueda delantera derecha al vehículo.
    Figura 11. Se muestra el lado izquierdo, pero el lado derecho es similar.
  36. Instale el adorno de la aleta guardabarros delantera derecha. Consultar Embellecedor - Aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución)
  37. Repita los pasos del 34 al 36 en el lado izquierdo del vehículo.
  38. Instale el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Delantero (Sin paquete estructural) (Desinstalación y sustitución).
  39. Coloque los pernos que fijan la parte superior de la defensa delantera al vehículo.
    4 Nm (2.9 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
    • Carraca estándar de ¼ pulg.
    • Extensión de 2 pulg.
    • Llave dinamométrica hexagonal ¼ pulg., 1-5 Nm (solo instalación)
      • Adaptador 2 pulg. de ¼ pulg. hex. a ¼ pulg. cuadrado
  40. Coloque el soporte de refuerzo de la unidad de almacenamiento del vano del motor en el ventilador de refrigeración y, a continuación, instale los pernos que sujetan el soporte al ventilador.
    48 Nm (35.4 lbs-ft)
    Consejo: Se recomienda utilizar las siguientes herramientas:
    • Vaso E14
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Extensión de 3 pulg.
  41. Enchufe el conector eléctrico del sensor de temperatura ambiente y, a continuación, instale la cubierta del sensor en el obturador de la rejilla activa.
  42. Enchufe el conector eléctrico del obturador de la rejilla activa y, a continuación, bloquee el conector.
  43. Quite el tapón de la botella de refrigerante y, a continuación, llene el refrigerante hasta la línea "Max".
  44. Conecte la alimentación de 12 V. Consulte Alimentación de 12 V/baja tensión (Desconexión y conexión).
  45. Conecte un ordenador portátil con Toolbox 3.0 al vehículo.
  46. En Toolbox, haga clic en la pestaña Acciones/Autodiagnóstico y, a continuación, busque "Purge".
  47. Haga clic en TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start, luego en Ejecutar, y deje que finalice la rutina.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Haga clic en la "X" de la parte superior derecha de la ventana para cerrarla una vez finalizada la rutina.
  48. Inspeccione el nivel de refrigerante y rellene si es necesario.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el refrigerante esté en la línea "Max".
  49. Coloque el tapón de la botella de refrigerante.
  50. En Toolbox, haga clic en la pestaña Acciones/Autodiagnóstico y, a continuación, busque "Thermal".
  51. Haga clic en TEST-SELF_VCFRONT_X_HEAT-PUMP-THERMAL-PERFORMANCESearch for routine in ToolboxHeat Pump Thermal System Performance Test; a continuación, haga clic en Ejecutar y deje que finalice la rutina.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Haga clic en la "X" de la parte superior derecha de la ventana para cerrarla una vez finalizada la rutina.
  52. Desconecte el ordenador del vehículo.
  53. Instale la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución).
  54. Cierre la puerta delantera izquierda y levante la ventanilla delantera izquierda.
  55. Realice el procedimiento de calibración del sensor de radar delantero. Consulte Sensor - Radar - Parte delantera (Calibración).
