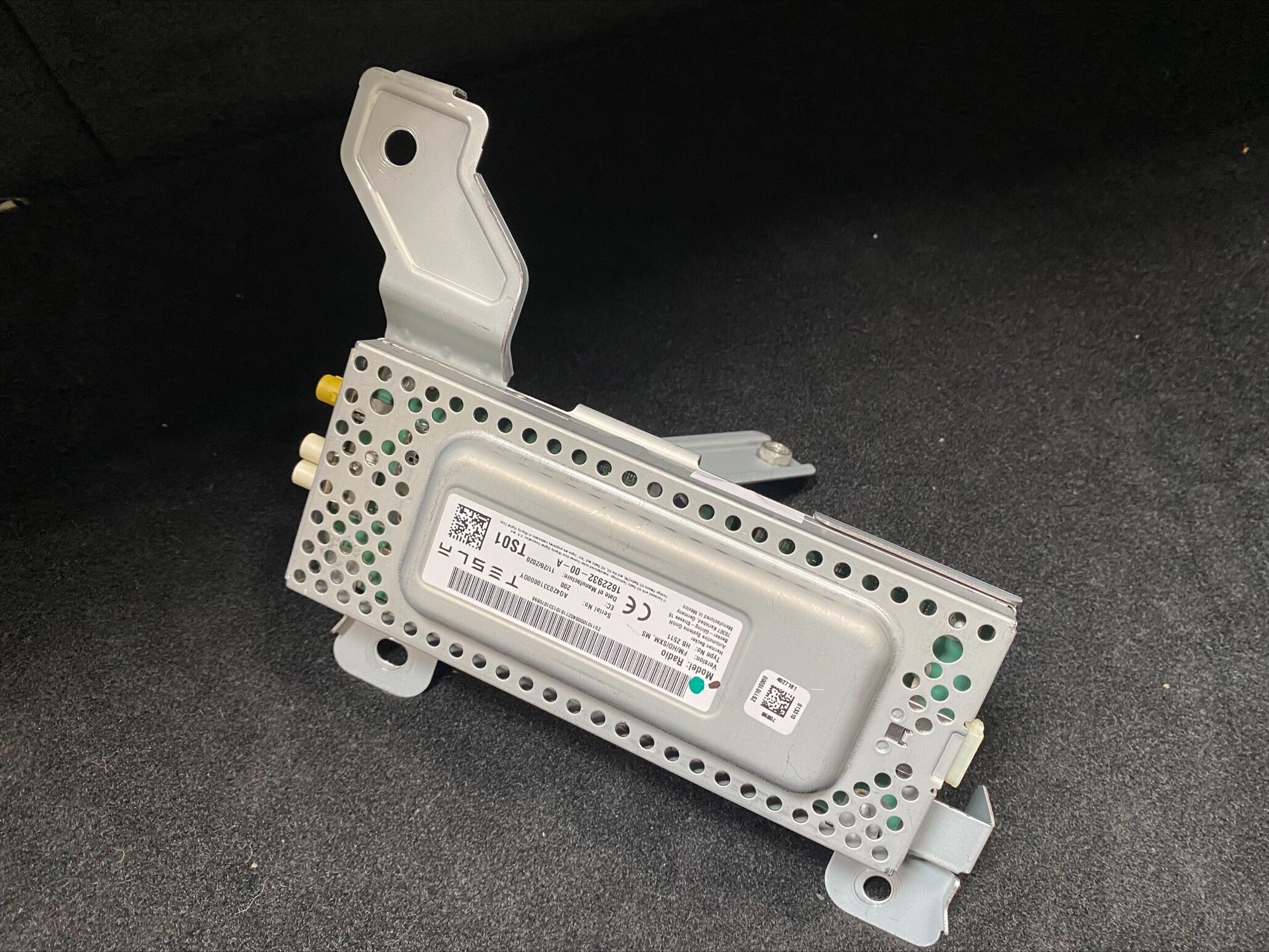

Syntoniseur – FM / HD / XM (retrait et remplacement)

Code de correction 21220102 0.12 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

  • 27-02-2024 : Ajout d'étapes Toolbox 3.

Retirer

  1. Retirez la garniture inférieure du hayon. Voir Garniture - hayon - inférieure (retirez et remplacez)
  2. Débranchez les connecteurs électriques (x2) et le connecteur coaxial du syntoniseur FM HD.
  3. Retirez les boulons (x3) qui fixent le tuner HD FM au hayon, puis retirez le syntoniseur du hayon.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm

Installer

  1. Positionnez le syntoniseur HD FM dans le hayon, puis installez les boulons (x3) qui fixent le syntoniseur au hayon.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 10 mm
  2. Branchez les connecteurs électriques (x2) et le connecteur coaxial du syntoniseur FM HD.
  3. Installez la garniture inférieure du hayon. Voir Garniture - hayon - inférieure (retirez et remplacez)
  4. Branchez un ordinateur portable doté du logiciel Boîte d’outils 3 au véhicule.
  5. Dans la Toolbox, cliquez sur l’onglet Actions, puis tapez « Tuner » (Syntoniseur) dans le champ de recherche.
  6. Cliquez sur le bouton de lecture à côté de PING-BASH_TUNER (Syntoniseur Ping-Bash), puis cliquez sur Run (Exécuter).
  7. Débranchez la Toolbox et retirez l’ordinateur portable du véhicule.
