Feu arrière - droit (retrait et remplacement)

Code de correction 17402202 0.60 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Retirer

  1. Ouvrez la porte avant droite
  2. Abaissez la fenêtre avant côté droit.
  3. Avancez le siège avant droit.
  4. Ouvrez la porte en ailes de faucon droite.
  5. Déplacez le siège monoposte droit vers l'avant.
  6. Retirez la garniture de panneau droite du seuil arrière. Voir Garniture - panneau de seuil - arrière - gauche (retrait et remplacement).
  7. Ouvrez le hayon.
  8. Retirez le plancher de chargement du coffre arrière. Voir Plancher de chargement du coffre - arrière (retirez et remplacez).
  9. Retirez l'isolant NVH du plancher du coffre arrière. Voir Isolant NVH - plancher - coffre arrière (retrait et remplacement).
  10. Retirez le tapis du coffre arrière. Voir Tapis - coffre arrière (7 sièges) (retrait et remplacement).
  11. Retirez le moulure de coffre arrière des côtés gauche et droit. Voir Garniture - coffre arrière - latérale - gauche (retrait et remplacement).
  12. Retirez la garniture centrale droite du montant C. Voir Garniture – montant arrière – centrale – gauche (retrait et remplacement).
  13. Retirez la garniture inférieure droite du montant C. Voir Garniture – montant arrière – inférieure – gauche (retrait et remplacement).
  14. Retirez la garniture du seuil du coffre. Voir Garniture - seuil - coffre (retrait et remplacement).
  15. Retirez la garniture de la paroi arrière du coffre arrière. Voir .
  16. Rabattez vers le bas le siège droit de la 3e rangée.
  17. Retirez la garniture supérieure du montant-C droit. Voir Garniture - montant arrière - supérieure - gauche (retirez et remplacez).
  18. Relâchez l'attache du coffre droit de la moquette de garniture latérale droite.
  19. Retirez la garniture latérale droite du coffre. Voir Garniture - latérale - coffre - droit (retirez et remplacez).
  20. Retirez le support de garniture droit du coffre. Voir Bride - garniture - coffre - droit (retrait et remplacement).
  21. Débranchez le connecteur de la lampe du feu arrière droit.
  22. Retirez le boulon, la rondelle étanche, l'écrou et la rondelle qui fixent ce feu arrière droit à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Rallonge de 2 po
    • Douille profonde à 12 pans de 8 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
  23. Retirez les écrous (x2) qui fixent le feu arrière droit à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Rallonge de 2 po
    • Douille profonde à 12 pans de 8 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible

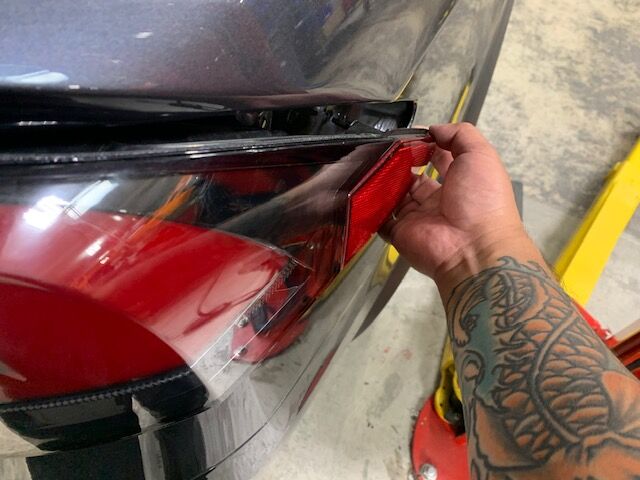

  24. Desserrez les goujons (x4) qui fixent le feu arrière droit à la carrosserie, puis retirez le feu arrière du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Relâchez d'abord le goujon sur la porte fixe du feu arrière.
  25. Retirez les boulons (x3) qui fixent la porte fixe du feu arrière droit au feu arrière, puis retirez la porte fixe du feu arrière.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Douille Torx T20

Installer

  1. Positionnez la porte fixe du feu arrière droit sur le feu arrière, puis installez les boulons (x3) qui fixent la porte fixe au feu arrière.
    1.25 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Clé à cliquet/Clé dynamométrique
    • Embout Torx T20
  2. Positionnez le feu arrière droit sur le véhicule, puis installez les goujons (x4) qui fixent le feu arrière à la carrosserie.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Alignez d'abord les goujons sur le corps du feu arrière, puis alignez le goujon de porte fixe.
  3. Installez les écrous (x2) qui fixent le feu arrière droit à la carrosserie.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Rallonge de 2 po
    • Douille profonde à 12 pans de 8 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Clé à cliquet/Clé dynamométrique
  4. Installez le boulon, la rondelle étanche, l'écrou et la rondelle qui fixent ce feu arrière droit à la carrosserie.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Rallonge de 2 po
    • Douille profonde à 12 pans de 8 mm
    • Clé à cliquet à tête flexible/clé dynamométrique à tête flexible
    • Clé à cliquet/Clé dynamométrique
  5. Branchez le connecteur de la lampe du feu arrière droit.
  6. Installez le support de garniture droit du coffre arrière. Voir Bride - garniture - coffre - droit (retrait et remplacement).
  7. Installez la garniture latérale droite du coffre. Voir Garniture - latérale - coffre - droit (retirez et remplacez).
  8. Installez la sangle d'arrimage du coffre droit sur le tapis de garniture du côté droit.
  9. Installez la garniture supérieure droite sur le montant C. Voir Garniture - montant arrière - supérieure - gauche (retirez et remplacez).
  10. Relevez le dossier du siège droit de la 3e rangée dans sa position d'origine.
  11. Installez la garniture inférieure gauche du montant C Voir Garniture – montant arrière – inférieure – gauche (retrait et remplacement).
  12. Installez la garniture du panneau de seuil arrière droit. Voir Garniture - panneau de seuil - arrière - gauche (retrait et remplacement).
  13. Installez la garniture centrale du montant C droit. Voir Garniture – montant arrière – centrale – gauche (retrait et remplacement).
  14. Installez le plancher de chargement du coffre arrière. Voir Plancher de chargement du coffre - arrière (retirez et remplacez).
  15. Installez la garniture de seuil de coffre. Voir Garniture - seuil - coffre (retrait et remplacement).
  16. Installez la moulure gauche et droite du coffre arrière. Voir Garniture - coffre arrière - latérale - gauche (retrait et remplacement).
  17. Installez le tapis du coffre arrière. Voir Tapis - coffre arrière (7 sièges) (retrait et remplacement).
  18. Installez l'isolant NVH du plancher du coffre arrière. Voir Isolant NVH - plancher - coffre arrière (retrait et remplacement).
  19. Installez le plancher de chargement du coffre arrière. Voir Plancher de chargement du coffre - arrière (retirez et remplacez).
  20. Fermez le hayon.
  21. Replacez le siège monoposte droit à sa position initiale.
  22. Fermez la porte en ailes de faucon droite.
  23. Replacez le siège avant droit à sa position initiale.
  24. Soulevez la vitre avant droite.
  25. Fermez la porte avant droite.
