Tuyau – entre la batterie HT et l'unité d'entraînement avant (Plaid) (retrait et remplacement)

Code de correction 18300032 1.14 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Retirer

  1. Ouvrez la porte avant gauche.
  2. Abaissez les vitres avant gauche et droite.
  3. Soulevez et soutenez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  4. Bloquez le volant en position.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Support de volant - 1090880-00-A
  5. Retirez l’unité de rangement sous le capot. Voir Unité de rangement sous le capot (retrait et installation),
  6. Débranchez l'alimentation BT. Voir Alimentation 12 BT (déconnecter et connecter).
  7. Soulevez partiellement le véhicule et abaissez-le sur les verrous.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Réglez le véhicule à une hauteur de travail confortable. Assurez-vous que les verrous émettent un clic, sur les deux côtés avant d’abaisser le véhicule, sinon ce dernier pourrait basculer sur le côté.
  8. Retirez la plaque de protection avant. Voir Plaque de protection du carter inférieur - avant (retrait et remplacement).
  9. Retirez le boulon qui fixe l'ensemble du boîtier de direction à la colonne de direction électrique, puis séparez les composants.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
    • Clé à cliquet/Clé dynamométrique
  10. Positionnez un contenant de vidange de réfrigérant sous l'avant du véhicule pour récupérer son réfrigérant.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Contenant de vidange du réfrigérant
  11. Positionnez un entonnoir pliable et un matériau absorbant sous la batterie HT vers le tuyau d'inverseur de l'unité d'entraînement avant.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Entonnoir pliable - 1463565-00-A
  12. Relâchez le collier de serrage qui fixe la batterie HT au tuyau d'inverseur de l'unité d'entraînement avant à la batterie HT, retirez le tuyau de la batterie HT, puis installez une prise sur la batterie HT.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Laissez le tuyau se vider complètement.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Kit de bouchon de tuyau de réfrigérant - 1135762-00-A
  13. Retirez l’entonnoir pliable et le matériau absorbant du dessous de la batterie haute tension vers le tuyau flexible de l’onduleur de l’unité d’entraînement avant.
  14. Positionnez un matériau absorbant sous la zone gauche de l’unité d’entraînement avant pour éviter tout déversement de réfrigérant sur la batterie haute tension.

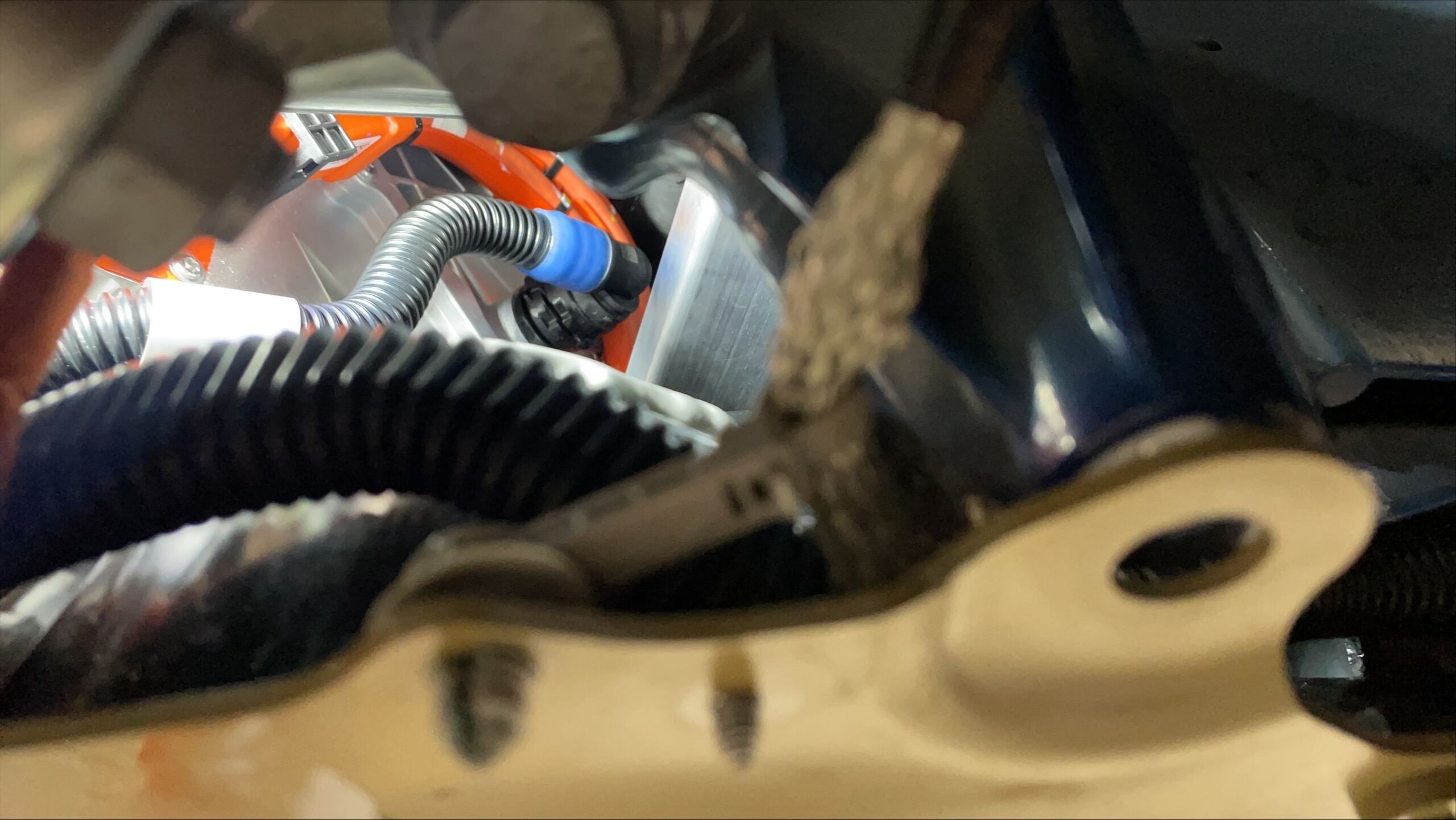

  15. Relâchez l'attache qui fixe la batterie HT au tuyau de l'inverseur de l'unité d'entraînement avant au boîtier de la batterie HT.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ATTENTION
    Retirez le connecteur avec soin. N’endommagez pas le boîtier de la batterie HT.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Outil de levier avec pince
  16. Relâchez le collier de serrage qui fixe la batterie HT au tuyau de l'inverseur de l'unité d'entraînement avant à l'inverseur, retirez le tuyau de l'inverseur, puis installez une bouchon sur l'inverseur.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Kit de bouchon de tuyau de réfrigérant - 1135762-00-A
    • DEL de lampe de poche
    • Pic à prise souple, embout à 90 degrés, 6 po
  17. Retirez le tuyau flexible de la batterie haute tension à l’onduleur de l’unité d'entraînement avant du véhicule.

Installer

  1. Positionnez le tuyau de la batterie HT à la unité d’entraînement voies sur le véhicule, puis installez le collier de serrage qui fixe le tuyau à l'inverseur.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez tous les bouchons avant l'installation. Effectuez un test pousser-tirer-pousser pour vous assurer que le tuyau est bien en place.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • DEL de lampe de poche
  2. Installez l’attache qui fixe le tuyau flexible de la batterie haute tension à l’onduleur de l’unité d’entraînement avant au boîtier de la batterie haute tension.
  3. Retirez le matériau absorbant du dessous de la zone gauche de l’unité d'entraînement avant.
  4. Installez le collier de serrage qui fixe le tuyau de la batterie HT de l'inverseur de l'unité d'entraînement avant à la batterie HT.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Retirez tous les bouchons avant l'installation. Effectuez un test pousser-tirer-pousser pour vous assurer que le tuyau est bien en place.
  5. Nettoyez la zone et essuyez tout liquide résiduel.
  6. Retirez le contenant de vidange de réfrigérant d’en dessous du véhicule.
  7. Positionnez l’ensemble du boîtier de direction sur la colonne de direction électrique, puis installez le boulon qui fixe l’ensemble du boîtier de direction à la colonne de direction électrique.
    30 Nm (22.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Douille de 13 mm
    • Clé à cliquet/Clé dynamométrique
    • Clé dynamométrique avec mesure angulaire
  8. Installez la plaque de protection avant. Voir Plaque de protection du carter inférieur - avant (retrait et remplacement).
  9. Abaissez le véhicule jusqu’à ce que les roues touchent le sol.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Soulevez le pont élévateur au-dessus des cales de sécurité, puis maintenez le levier de déverrouillage pour que les cales de sécurité restent libres pendant que le véhicule est abaissé.
  10. Retirez le bouchon de la bouteille de réfrigérant.
  11. Remplissez de réfrigérant jusqu’au niveau approprié.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le niveau de liquide est rempli jusqu'à la ligne Max.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • Miroir d'inspection, rectangulaire
    • DEL de lampe de poche
  12. Branchez l’alimentation à basse tension. Voir Alimentation 12 BT (déconnecter et connecter).
  13. Exécutez la routine suivante au moyen du mode Entretien ou de Toolbox (consultez 0005 – Modes d’entretien) : TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    , cliquez sur Exécuter
    Informational PurposesAn informational icon, calling your attention
    Remarque
    • Les pompes de réfrigérant seront audibles.
    • Assurez-vous que le véhicule n’est pas en mode de conduite. Mettre le véhicule en mode conduite va interrompre cette routine.
    • Surveiller les niveaux au besoin.
    • La procédure est toujours en cours d’exécution malgré le message d’arrêt.
    • Le test dure approximativement 10 minutes.
  14. Vérifiez le niveau du réfrigérant et remplissez au besoin.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Assurez-vous que le niveau de liquide est rempli jusqu'à la ligne Max.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Nous recommandons l’utilisation des outils suivants :
    • DEL de lampe de poche
    • Miroir d'inspection, rectangulaire
  15. Mettez en place le bouchon de la bouteille de réfrigérant.
  16. Installez l'unité de rangement sous le capot. Voir Unité de rangement sous le capot (retrait et installation).
  17. Retirez le véhicule du pont élévateur. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  18. Étalonnez les portes arrières.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Si le message « Calibration Needed » (Étalonnage nécessaire) apparaît sur l'écran tactile du véhicule, touchez et maintenez enfoncé Étalonner pour étalonner les portes arrières.
  19. Relevez les vitres avant gauche et droite.
  20. Fermez la porte avant gauche.
