Code de correction 11500300 0.70 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

1. Abaissez la vitre arrière gauche



2. Ouvrez partiellement la porte en ailes de faucon arrière gauche



3. Retirez la garniture de ceinture extérieure arrière gauche
   Remarque

   Soulevez et roulez lentement et uniformément vers l’extérieur en commençant par le bord arrière, en veillant à ne pas plier ni endommager les composants





4. Ouvrez la porte aile de faucon gauche.



5. Retirez la garniture inférieure de la porte aile de faucon gauche.
   Remarque

   9x attache en V. Remplacez les attaches en V endommagés ou manquantes. Veillez à ne pas endommager le panneau de garniture de porte lors du retrait.





6. Retirez le panneau de garniture décoratif gauche
   Remarque

   7x attaches, 2x connecteurs







7. Retirez les boulons du panneau de porte gauche
   Remarque

   8x boulons, 10 mm, 6 Nm



8. Retirez le panneau de garniture de porte gauche
   Remarque

   13x attaches, 2x connecteurs





9. Réglez la porte en ailes de faucon gauche à une hauteur de travail confortable



10. Ouvrez le capot.
    Remarque

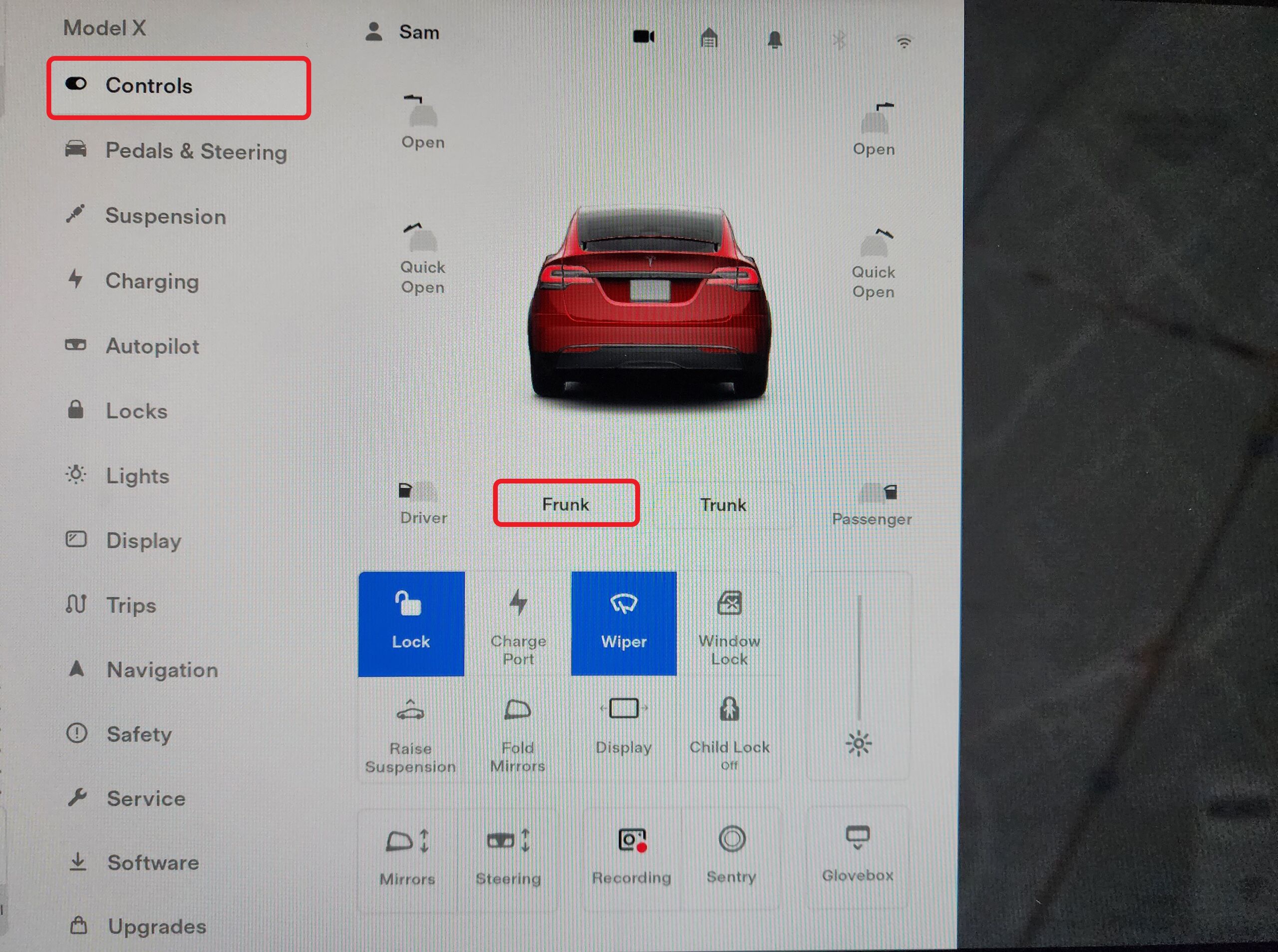

    Via l’affichage central > Contrôles > Ouverture du coffre avant





11. Éteignez le véhicule à partir de l’affichage central
    Remarque

    Contrôles > Sûreté et sécurité > Éteindre



12. Retirez le tablier arrière sous le capot
    Remarque

    11 attaches, 2 repères





13. Débranchez le connecteur de batterie BT et la boucle de premier intervenant
    Remarque

    2x connecteurs. Soulevez pour relâcher la languette de verrouillage verte. Tirez le verrou du connecteur noir vers l'extérieur pour relâcher la connexion. Détachez la languette de verrouillage rouge de la boucle de premier intervenant







14. Retirez le joint de ceinture intérieure de la porte arrière gauche





15. Débranchez le connecteur du coussin gonflable de la porte en ailes de faucon gauche
    Remarque

    1x connecteur. Désengagez le verrou orange, puis débranchez



16. Retirez les vis fixant le panneau de fermeture gauche
    Remarque

    10x boulons, T25, 1,8 Nm



17. Retirez les vis fixant le moteur de vitre au panneau de fermeture gauche
    Remarque

    3x vis, T30, 1,8 Nm



18. Éloignez le panneau de fermeture gauche de la porte et soulevez le moteur de la vitre pour le relâcher
    Remarque

    2x languettes





19. Débranchez l’unité de contrôle électronique (ECU) de protection de la porte en ailes de faucon
    Remarque

    1x connecteur. Relâchez la languette de verrouillage noire



20. Débranchez les connecteurs du module de porte en ailes de faucon
    Remarque

    2x connecteurs



21. Relâchez les attaches fixant les connecteurs et les faisceaux au panneau de fermeture gauche
    Remarque

    7x attaches



22. Relâchez et faites passer le câble de déverrouillage de la porte à travers le panneau de fermeture gauche



23. Desserrez l'écrou fixant l'avant de la vitre au lève-vitre
    Remarque

    1x écrou, 10 mm, 9 Nm, l'écrou n'a pas besoin d'être complètement retiré. Si nécessaire, rallumez le véhicule et utilisez l'outil de commutateur de vitre pour déplacer le lève-vitre pour accéder à l'écrou



24. Inspectez le régulateur pour tout éclat de verre ou autre débris, et nettoyez au besoin.
    ATTENTION

    Les débris et les éclats risquent d’endommager ou de briser la nouvelle porte en verre.
25. Fermez partiellement la porte arrière gauche
    Remarque

    N’enclenchez pas le loquet



26. Vérifiez l’ajustement de la vitre, ajustez-le au besoin
    Remarque

    Consultez CVIS pour connaître les spécifications actuelles https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



27. Vérifiez l’ajustement de la vitre et serrez l'écrou fixant l'avant de la vitre au lève-vitre
    Remarque

    1x écrou, 10 mm, 9 Nm,



28. Installez le câble de déverrouillage à travers le panneau de fermeture gauche



29. Fixez le moteur de fenêtre à l'arrière du panneau de fermeture
    Remarque

    2x languettes





30. Installez les vis fixant le moteur de vitre au panneau de fermeture gauche
    Remarque

    3x vis, T30, 1,8 Nm



31. Installez le panneau de fermeture gauche
    Remarque

    10x boulons, T25, 1,8 Nm



32. Branchez l’unité de contrôle électronique (ECU) de protection de la porte en ailes de faucon
    Remarque

    1x connecteur. Débranchez la languette de verrouillage



33. Débranchez le connecteur du coussin gonflable de la porte en ailes de faucon gauche
    Remarque

    1x connecteur. Engagez la languette de verrouillage



34. Branchez le module de la porte en ailes de faucon gauche
    Remarque

    2x connecteurs



35. Installez les attaches fixant les faisceaux et les connecteurs au panneau de fermeture
    Remarque

    7x attaches



36. Installez le joint de ceinture intérieure arrière gauche





37. Fermez partiellement à la main la porte arrière gauche
    Remarque

    N’enclenchez pas le loquet



38. Installez la garniture de ceinture extérieure de la porte arrière gauche





39. Branchez la boucle de premier intervenant et le connecteur de batterie BT
    Remarque

    2x connecteurs. Serrez d’abord la boucle de premier intervenant, placez la connexion de la batterie BT et poussez le verrou du connecteur noir vers l’intérieur pour le fixer, engagez la languette de verrouillage supérieure lorsqu’elle est complètement siégée





40. Installez le tablier arrière sous le capot.
    Remarque

    11 attaches, 2 repères





41. Fermez le capot



42. Relevez la vitre arrière gauche



43. Testez le fonctionnement de la vitre et vérifiez l’ajustement de la vitre. Ajustez-le si nécessaire
    Remarque

    Consultez CVIS pour connaître les spécifications actuelles https://service.teslamotors.com/protected-doc/ModelS/TheoryOp/InspectionStandards/index_frames.html



44. Installez le panneau de garniture de porte arrière gauche
    Remarque

    2x connecteurs, 13 attaches. Remplacez toutes les attaches. Installez la garniture de porte en commençant par le haut et assurez-vous que la languette de garniture de porte est correctement installée sur le joint de la ceinture intérieure





45. Installez les boulons de garniture de porte arrière gauche qui fixent le panneau de garniture de porte à la porte
    Remarque

    8x boulons, 10 mm, 6 Nm



46. Installez le panneau de garniture décoratif de la porte arrière gauche
    Remarque

    7x attaches, 2x connecteurs. Veillez à ne pas endommager le panneau de garniture de porte







47. Installez la garniture de porte inférieure arrière gauche.
    Remarque

    9x attache en V





48. Étalonnez les portes arrières.
    Remarque

    Si le message « Calibration Needed » (Étalonnage nécessaire) apparaît sur l'écran tactile du véhicule, touchez et maintenez enfoncé Étalonner pour étalonner les portes arrières.
