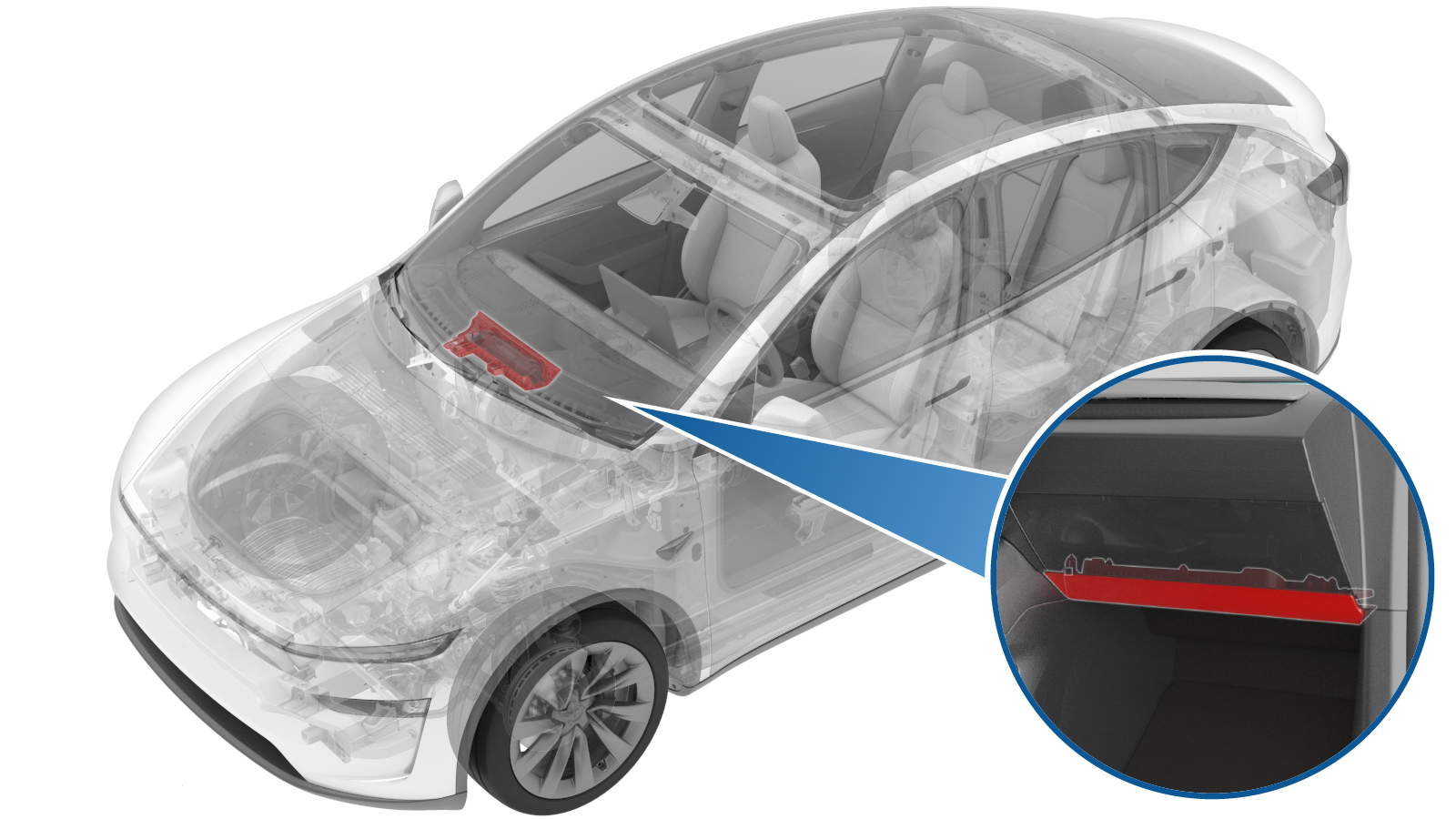

Cover - Knee Airbag - RH (Remove and Replace)

Código de corrección 1405010042 FRT 0.24 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Asegúrese de que se ha desconectado la alimentación de baja tensión/12 V durante al menos 1 minuto antes de desconectar el mazo de cables de los componentes del sistema de sujeción suplementario (SRS), como el módulo de control de los sistemas de sujeción, los sensores, los airbags, etc. Desconecte le batería de 12 V/baja tensión y el bucle de primera respuesta. De lo contrario, pueden producirse comportamientos involuntarios del sistema de seguridad. Para obtener más información sobre las precauciones del SRS, consulte .
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los componentes del sistema de sujeción suplementario (SRS) pueden ser peligrosos si no se manipulan correctamente. Para obtener más información sobre las precauciones del SRS, consulte .
Informational PurposesAn informational icon, calling your attention
Nota
El airbag de rodilla del pasajero solo está instalado en vehículos de Norteamérica.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Cover - Knee Airbag - RH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (4 uds.) que fijan el airbag de rodilla derecho al panel de instrumentos
8.5 Nm (6.3 lbs-ft)
  • Torx externo E10
  • Llave de carraca de 3/8 pulg. sin cable
  • Extensión de 3 pulg.
  • Llave de carraca/dinamométrica
 Sustituir 1116594-00-B

Retirar

  1. Abra todas las puertas y baje completamente todas las ventanillas.
  2. Mueva el asiento delantero derecho hacia atrás.
  3. Desconecte la alimentación de baja tensión. Ver Alimentación de baja tensión (Desconexión y conexión).
  4. Suelte los imanes (2 uds.) y la pestaña guía y, a continuación, desconecte el conector para soltar la cubierta de la zona de los pies derecha.
  5. Retire las cubiertas de los pernos del airbag de rodilla del lado derecho (2 uds.).
  6. Retire y deseche los pernos (4 uds.) que fijan el airbag de rodilla del lado derecho al panel de instrumentos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo E10
    • Llave de carraca de 3/8 pulg. sin cable
    • Extensión de 3 pulg.
    • Llave de carraca/dinamométrica
  7. Desenchufe el conector del mazo de cables del conjunto del airbag de rodilla derecho y, a continuación, extraiga el conjunto del airbag de rodilla derecho del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    • Retire la película de plástico de la parte trasera.
    • Suelte el conjunto tirando hacia atrás de ambas pestañas blancas. En la imagen proporcionada solo se ve una pestaña, la otra se encuentra en el lado opuesto.
    • Evite forzar el mazo de cables durante el proceso.

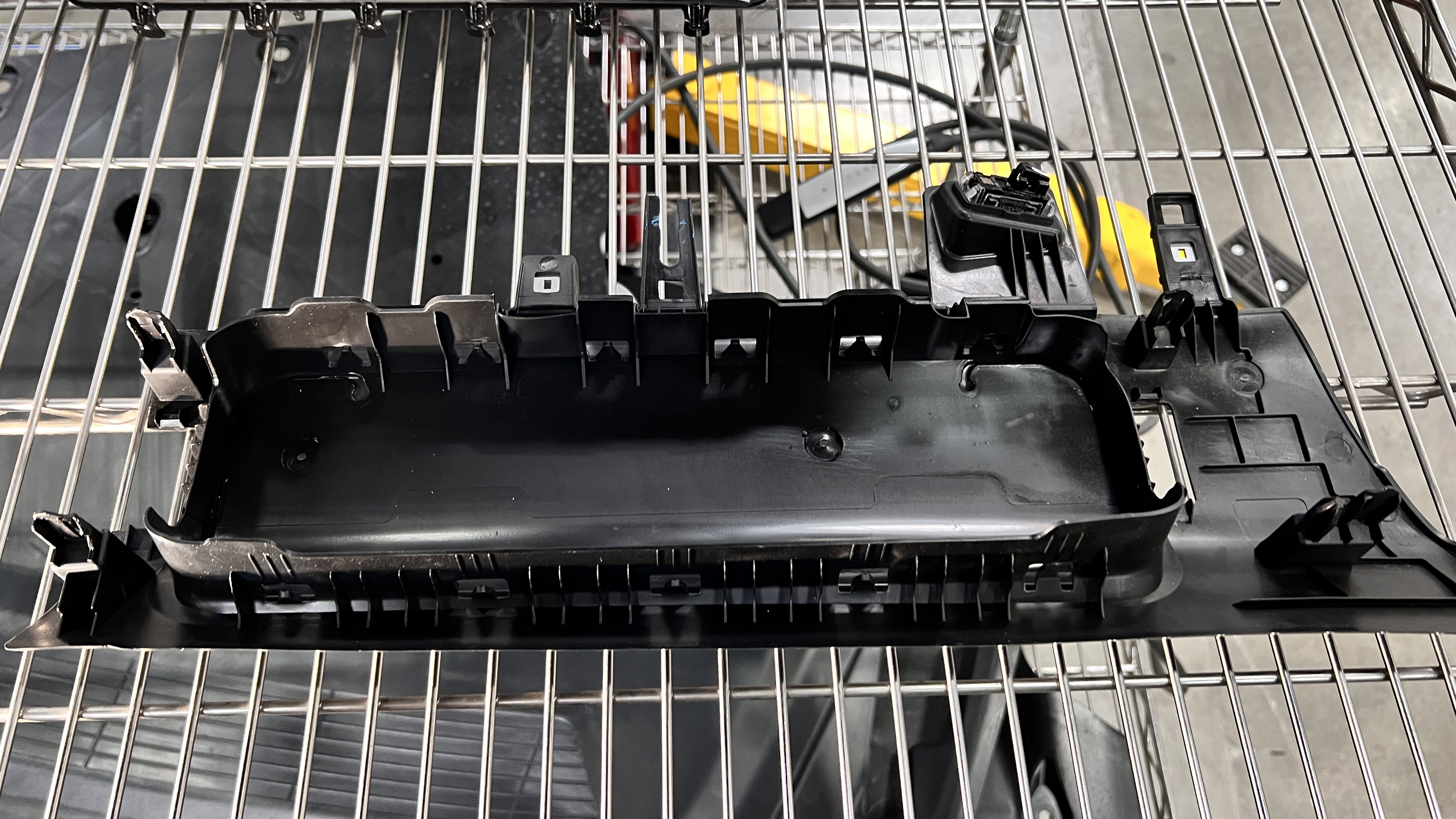

  8. Utilice una ganzúa de 90 grados para aplicar presión a lo largo del borde trasero del conjunto del airbag y, mientras lo hace, doble el marco de la cubierta del airbag de rodilla para soltar cada una de las pestañas del marco de la cubierta.
  9. Gire el airbag hacia arriba, desenganche las pestañas de la parte delantera del airbag del marco de la cubierta y, a continuación, retire el airbag de la cubierta.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Deseche correctamente el airbag.

Instalar

  1. Instale el airbag de rodilla del lado derecho en la cubierta de dicho airbag.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Enganche primero las pestañas de la parte trasera y, a continuación, presione para enganchar las pestañas de la parte delantera y enganchar las pestañas metálicas.
  2. Enchufe el conector del mazo de cables al conjunto del airbag de rodilla de lado derecho y, a continuación, instale el conjunto en el vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Vuelva a colocar la película de plástico sobre el conjunto del detonador.
  3. Instale nuevos pernos (4 uds.) para sujetar el airbag de rodilla del lado derecho al panel de instrumentos.
    8.5 Nm (6.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo E10
    • Llave de carraca de 3/8 pulg. sin cable
    • Extensión de 3 pulg.
    • Llave de carraca/dinamométrica
  4. Instale las cubiertas de los pernos del airbag de rodilla del lado derecho.
  5. Instale la cubierta de la zona de los pies derecha.
  6. Conecte la alimentación de baja tensión. Ver Alimentación de baja tensión (Desconexión y conexión).
  7. Mueva el asiento delantero derecho a su posición original.
  8. Suba todas las ventanillas y cierre todas las puertas.
