Ski Cover - Center Rail - HV Battery (RWD) (Remove and Replace)
Código de corrección
1601010062
FRT
1.20
NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga.
NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com.
NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.
Solo los técnicos que hayan completado todos los cursos de certificación requeridos pueden realizar este procedimiento. Tesla recomienda que los técnicos de proveedores de servicios externos realicen una formación equivalente antes de ejecutar este procedimiento. Para obtener más información sobre los requisitos de los técnicos de Tesla o detalles del temario para terceros, consulte Requisitos de certificación de alta tensión. Siempre que se manipule un cable, barra colectora o conexión de alta tensión, deben llevarse equipos de protección individual (EPI) y guantes aislantes para alta tensión con una clasificación nominal mínima de 0 (1000 V). En la nota técnica TN-15-92-003sobre los puntos de peligro de alta tensión
, encontrará más información sobre seguridad.
Retirar
- Retire el mazo de cables auxiliar de alta tensión. Consulta High Voltage Ancillary Harness (Remove and Install).

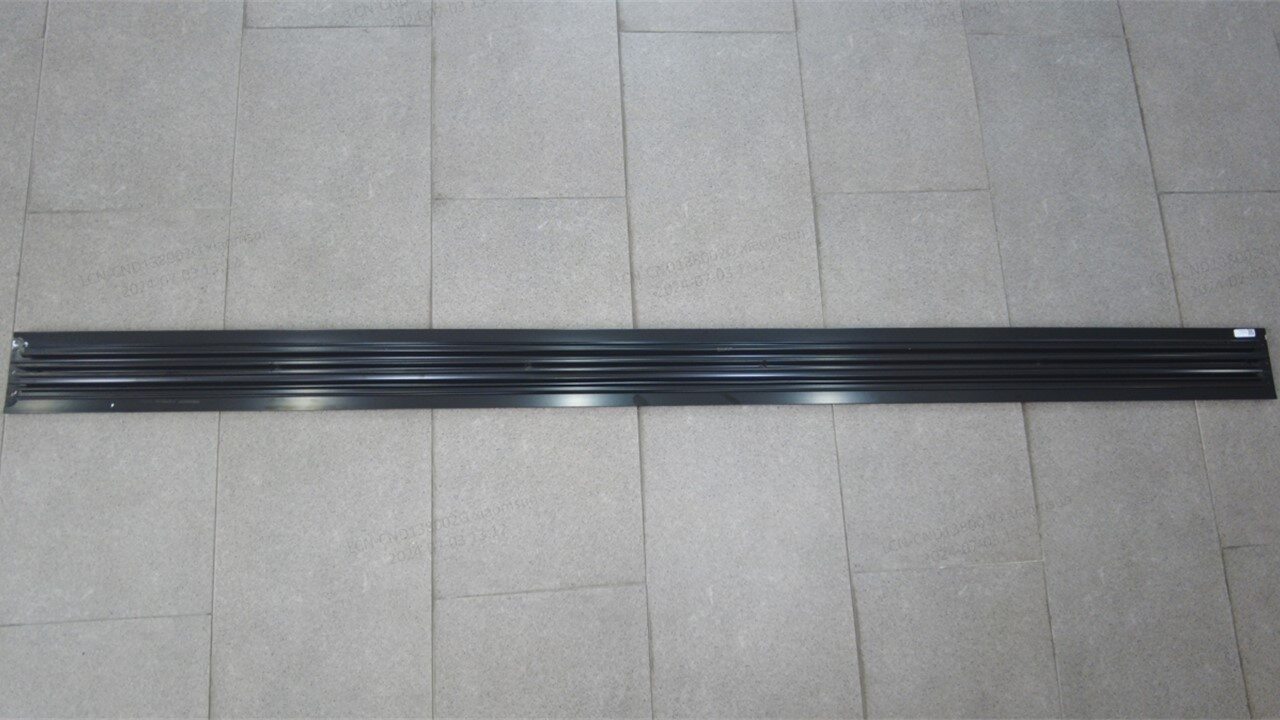

- Retire las tapas inferiores de la cubierta del patín central, tanto del lado de la unidad de tracción delantera como del lado de la unidad de tracción trasera. Consulta HV Harnesses - HV Bracket, Ski, Bottom, . (Remove and Replace).
-

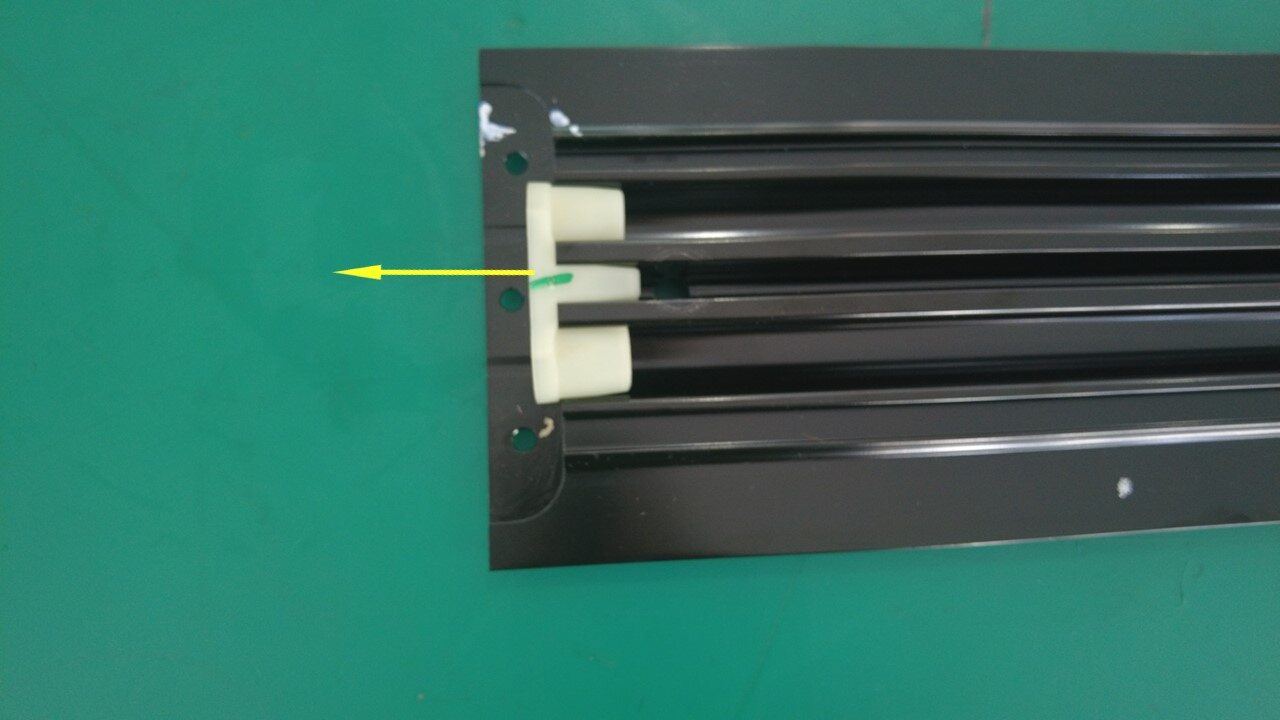

Retire el tapón del patín central.
Instalar
-
Instale el tapón en el patín central.
- Instale las tapas inferiores de la cubierta del patín central, tanto en el lado de la unidad de tracción delantera como en el lado de la unidad de tracción trasera. Consulta HV Harnesses - HV Bracket, Ski, Bottom, . (Remove and Replace).
- Instale el mazo de cables auxiliar de alta tensión. Consulta High Voltage Ancillary Harness (Remove and Install).
