Soporte - Lateral de la defensa hasta la aleta guardabarros - Lado izquierdo (Desinstalación y sustitución)

Código de corrección 1001020302 FRT 0.15 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Soporte - Lateral de la defensa hasta la aleta guardabarros - Lado izquierdo (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (2 uds.) que fijan a la carrocería el lado izquierdo de la defensa a la aleta guardabarros
3.5 Nm (2.6 lbs-ft)
  • Vaso de 10 mm
 Reutilizar
Perno que fija la esquina izquierda de la defensa delantera a la aleta guardabarros delantera izquierda
3.5 Nm (2.6 lbs-ft)
  • Vaso de 10 mm
 Reutilizar

Retirar

  1. Desmonte el embellecedor de la aleta guardabarros delantera izquierda. Consulte Embellecedor de la aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución).

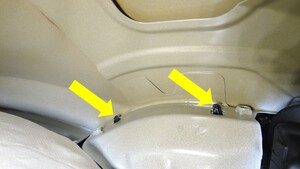

  2. Retire el perno que fija la esquina izquierda de la defensa delantera a la aleta guardabarros delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

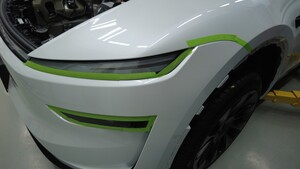

  3. Aplique cinta protectora alrededor del faro izquierdo y de la aleta guardabarros delantera para proteger la pintura del vehículo.

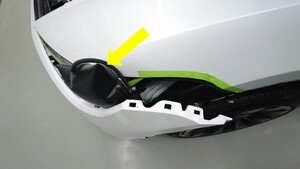

  4. Tire hacia fuera con cuidado de la esquina izquierda de la defensa delantera e inserte una bolsa de aire inflable entre la defensa delantera y la aleta guardabarros delantera izquierda; a continuación, infle la bolsa para acceder al soporte.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar la pintura.

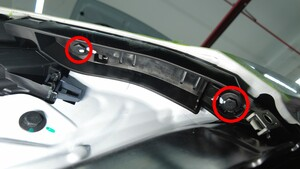

  5. Retire los pernos (2 uds.) que fijan el soporte entre el lateral de la defensa izquierda y la aleta guardabarros a la carrocería y, a continuación, retire el soporte del vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

Instalar

  1. Coloque el soporte entre el lateral de la defensa izquierda y la aleta guardabarros en el vehículo e instale los pernos (2 uds.) que fijan el soporte a la carrocería.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota

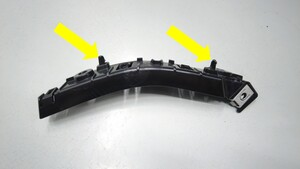

    Asegúrese de que las pestañas estén bien colocadas en la aleta guardabarros delantera.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  2. Desinfle y retire la bolsa de aire inflable situada entre la defensa delantera y la aleta guardabarros delantera izquierda; a continuación, vuelva a instalar la defensa delantera en su posición original.
  3. Retire la cinta protectora de la esquina izquierda de la defensa delantera.
  4. Instale el perno que fija la esquina izquierda de la defensa delantera a la aleta guardabarros delantera izquierda.
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  5. Instale el embellecedor de la aleta guardabarros delantera izquierda. Consulte Embellecedor de la aleta guardabarros - Parte delantera - Lado izquierdo (Desinstalación y sustitución).
