Brace - Rear Subframe (Remove and Replace)

Código de corrección 3001021202 FRT 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Brace - Rear Subframe (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (2 uds.) que sujetan el soporte del bastidor auxiliar trasero al bastidor auxiliar trasero
125 Nm (92.2 lbs-ft)
  • SKTWRNCH-1/2IN-SHORT-HEX-WS21 ZEBRA
 Reutilizar

Retirar

  1. Retire el difusor de la defensa trasera. Consulta Diffuser - Rear Fascia (Remove and Replace).

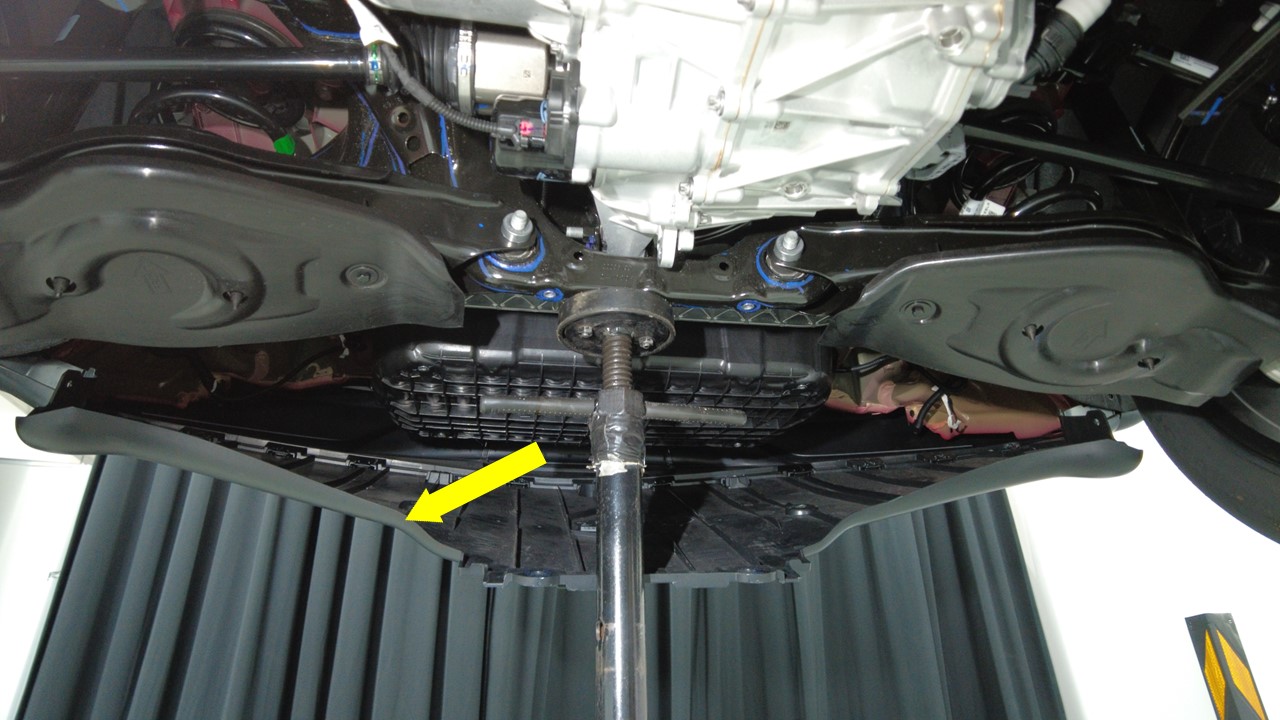

  2. Coloque el soporte para sujetar la parte trasera del bastidor auxiliar trasero.

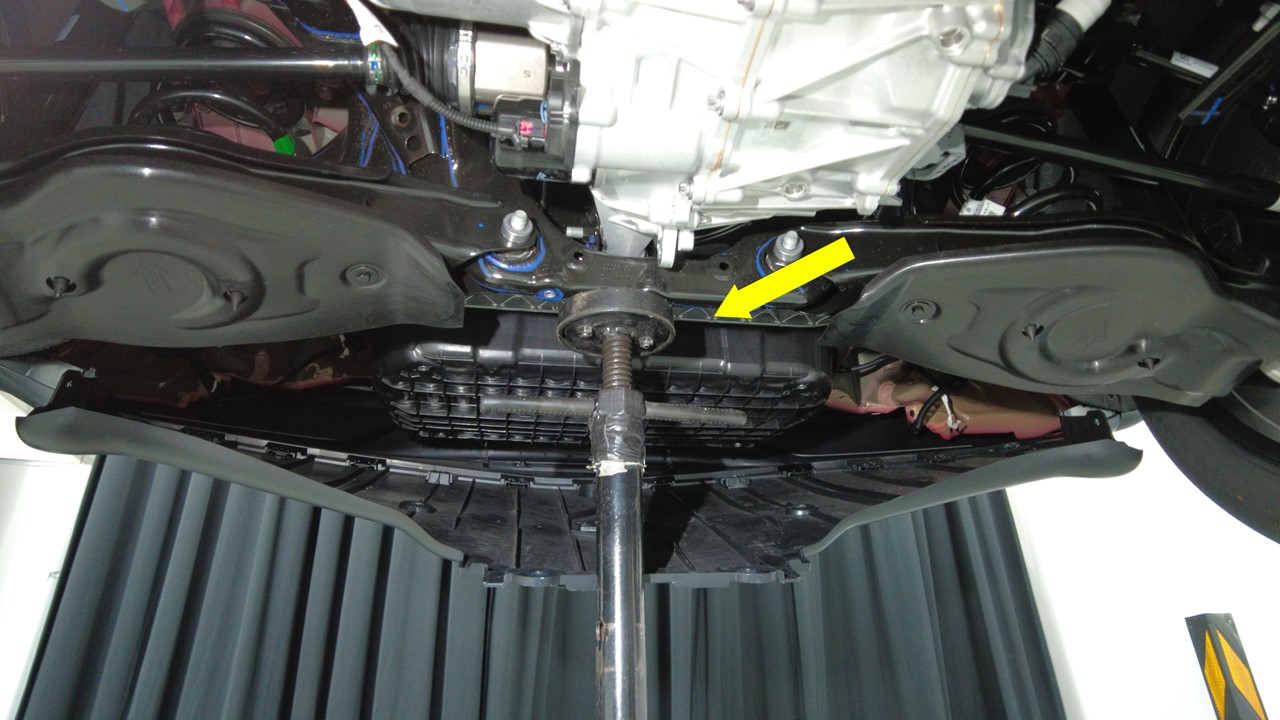

  3. Retire el clip del mazo de cables del bastidor auxiliar de 12 V del lado derecho del soporte del bastidor auxiliar trasero.

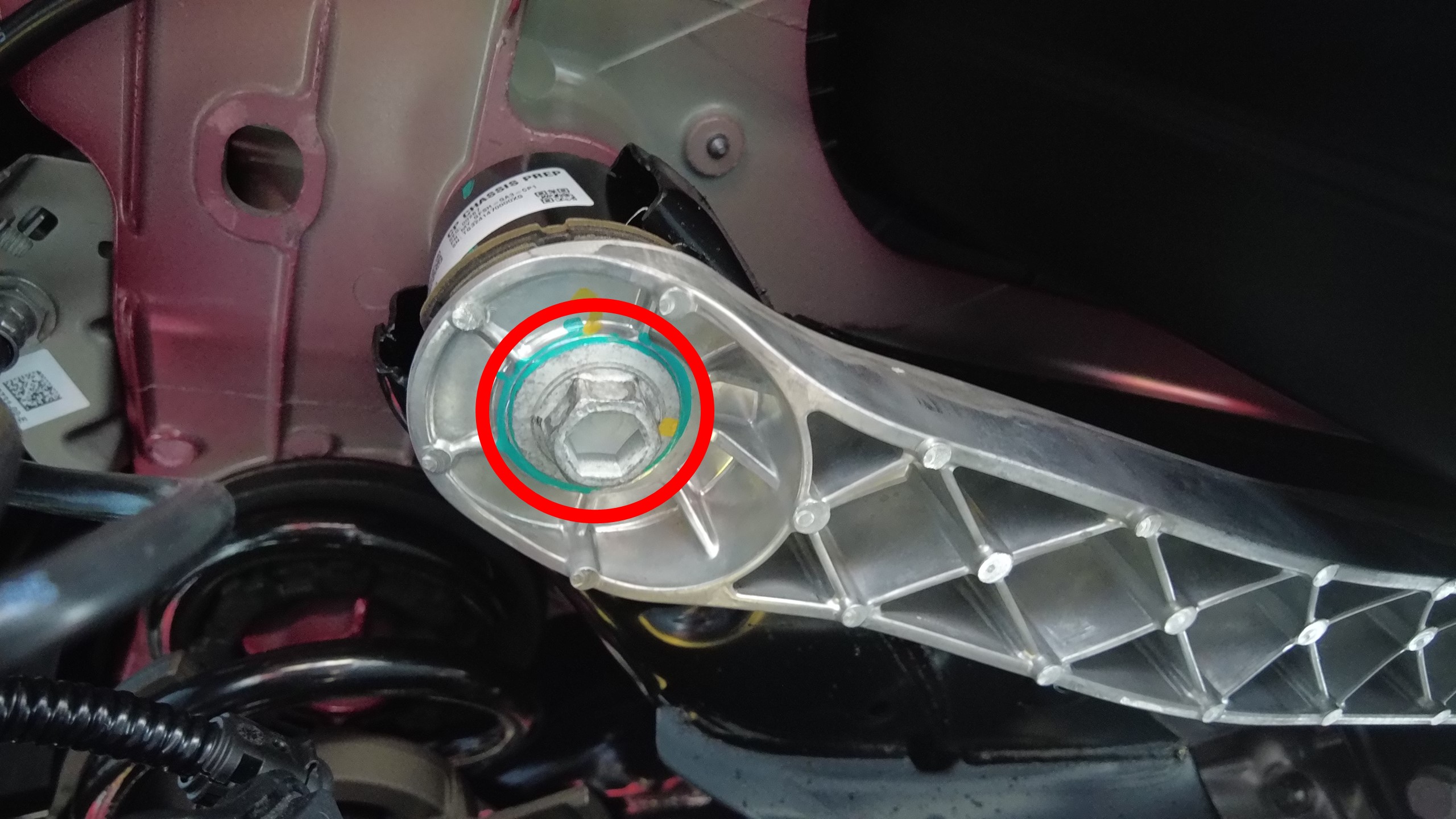

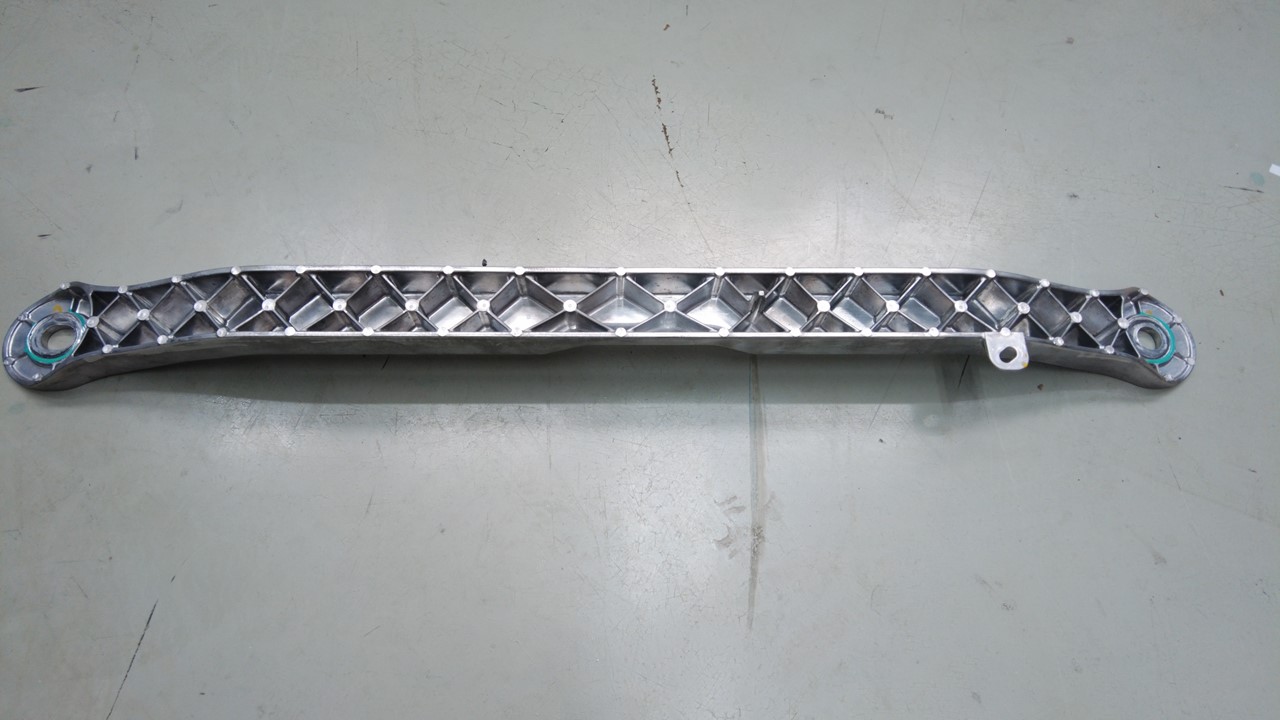

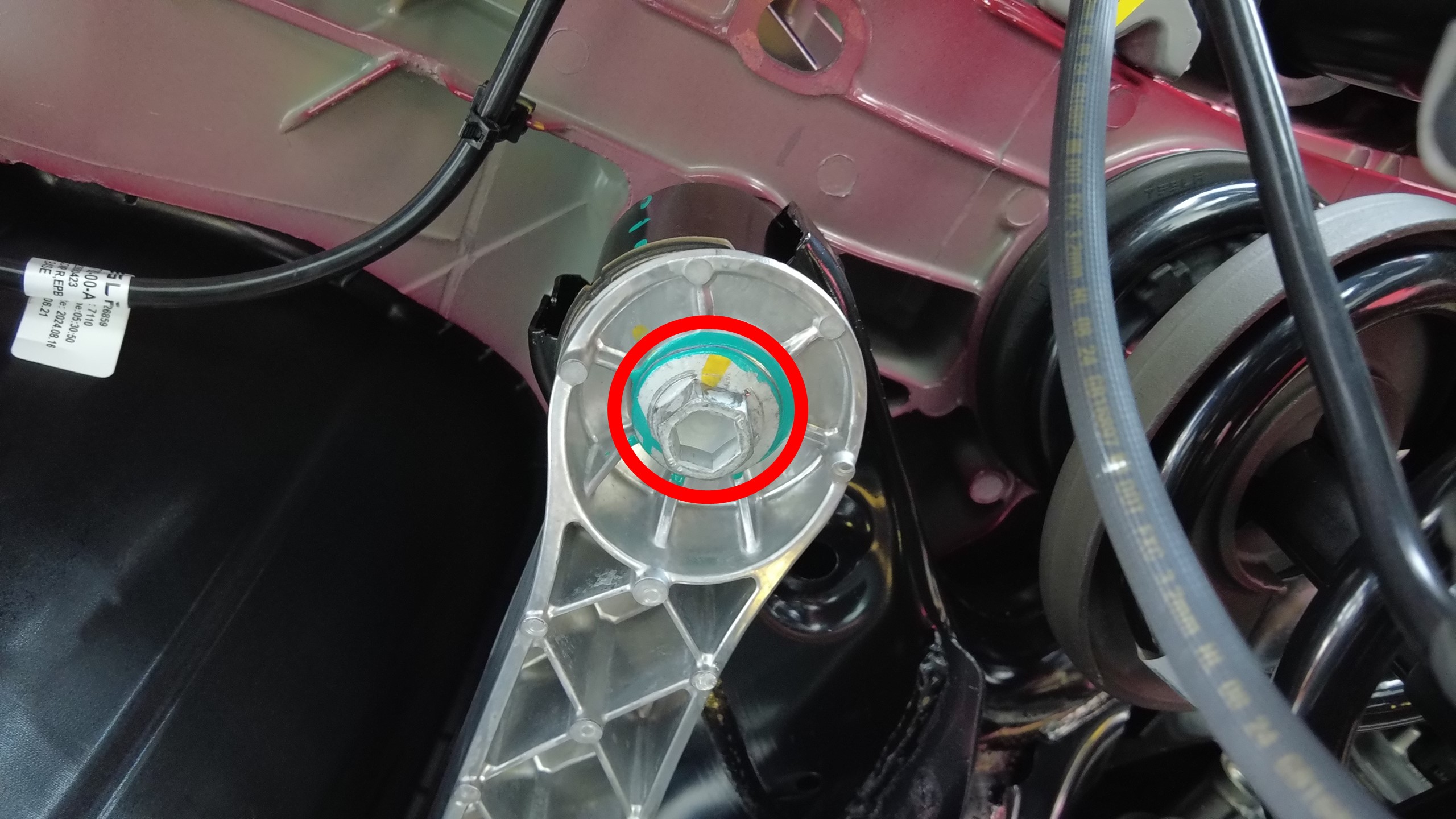

  4. Retire los pernos traseros izquierdos y derechos (2 uds.) que fijan el soporte del bastidor auxiliar trasero al bastidor auxiliar trasero y, a continuación, retire el soporte mientras lo sujeta con firmeza con las manos para evitar que se caiga.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • SKTWRNCH-1/2IN-SHORT-HEX-WS21 ZEBRA

Sustituir

  1. Instale los pernos traseros izquierdos y derechos (2 uds.) que fijan el soporte del bastidor auxiliar trasero al bastidor auxiliar trasero y marque cada perno tras apretarlo.
    125 Nm (92.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • SKTWRNCH-1/2IN-SHORT-HEX-WS21 ZEBRA
  2. Instale el clip del mazo de cables del bastidor auxiliar de 12 V del lado derecho en el soporte del bastidor auxiliar trasero.
  3. Retire el soporte de debajo de la parte trasera del bastidor auxiliar trasero.
  4. Instale el difusor de la defensa trasera. Consulta Diffuser - Rear Fascia (Remove and Replace).
