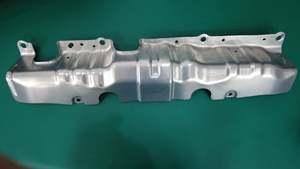

Conjunto de la batería de alta tensión - Placa de deslizamiento - Trasera (Desinstalación y sustitución)

Código de corrección 1601011102 FRT 0.2 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Conjunto de la batería de alta tensión - Placa de deslizamiento - Trasera (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos inferiores (2 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión
13 Nm (9.6 lbs-ft)
  • Torx externo Plus EP10
 Reutilizar
Pernos superiores (4 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión
64 Nm (47.2 lbs-ft)
  • Vaso de 13 mm
 Reutilizar

Retirar

  1. Eleve y apoye el vehículo. Consulte Elevación del vehículo - 2 caballetes.
  2. Desmonte el panel del deflector aerodinámico central. Consulte Aero Shield - Middle (Remove and Replace).

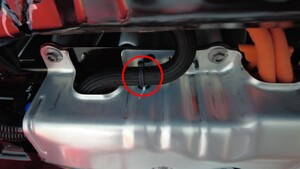

  3. Utilice una palanca para clips para soltar el clip que sujeta la manguera de refrigerante izquierda a la placa de deslizamiento trasera de la batería de alta tensión.

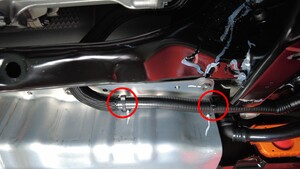

  4. Utilice una palanca para clips para soltar los clips (2 uds.) que sujetan la manguera de refrigerante derecha a la placa de deslizamiento trasera de la batería de alta tensión.

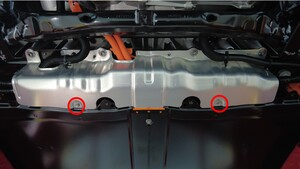

  5. Retire los pernos inferiores (2 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP10

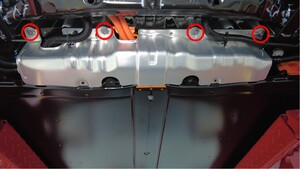

  6. Retire los pernos superiores (4 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión y, a continuación, retire la placa de deslizamiento de la batería de alta tensión.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm

Instalar

  1. Con ayuda, coloque la placa de deslizamiento sobre la batería de alta tensión y apriete a mano los pernos superiores (4 uds.) que fijan la placa de deslizamiento a la batería de alta tensión.
  2. Instale los pernos inferiores (2 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión.
    13 Nm (9.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP10
  3. Apriete los pernos superiores (4 uds.) que sujetan la placa de deslizamiento a la batería de alta tensión.
    64 Nm (47.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 13 mm
  4. Fije los clips (2 uds.) que sujetan la manguera de refrigerante derecha al alojamiento de la placa de deslizamiento trasera de la batería de alta tensión.
  5. Fije el clip que sujeta la manguera de refrigerante izquierda al alojamiento de la placa de deslizamiento trasera de la batería de alta tensión.
  6. Coloque el panel del deflector aerodinámico central. Consulte Aero Shield - Middle (Remove and Replace).
  7. Retire el vehículo del elevador. Consulte Elevación del vehículo - 2 caballetes.
