Shell - Seat Back - 2nd Row - LH (Remove and Replace)

Código de corrección 1308011802 FRT 0.00 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Retire el conjunto del asiento izquierdo de la 2.ª fila. Consulte 2ND ROW SEAT 5 SEATER - 60 (Remove and Replace).

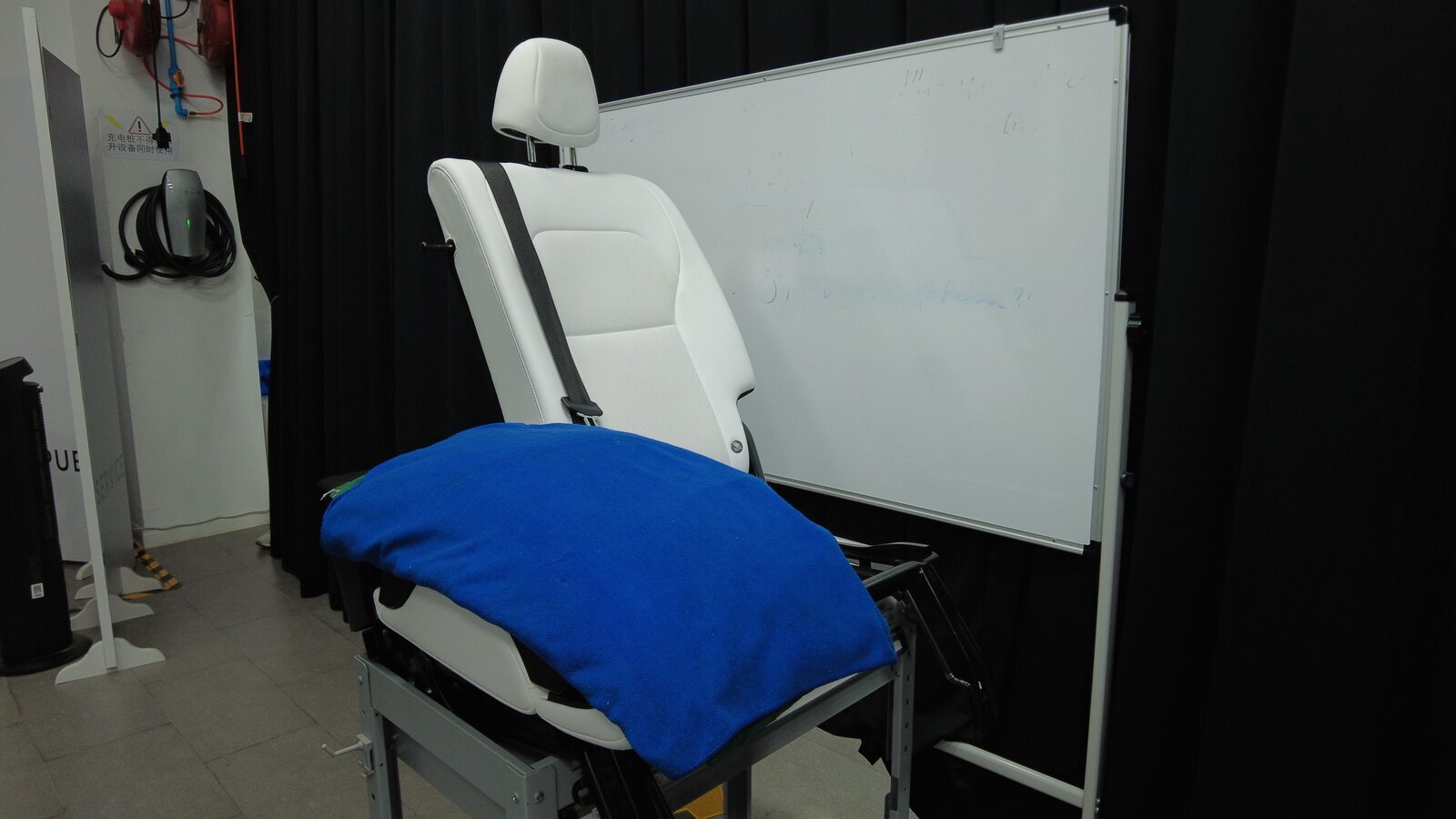

  2. Coloque el conjunto del asiento 60 de la 2.ª fila en una zona de trabajo segura y estable.

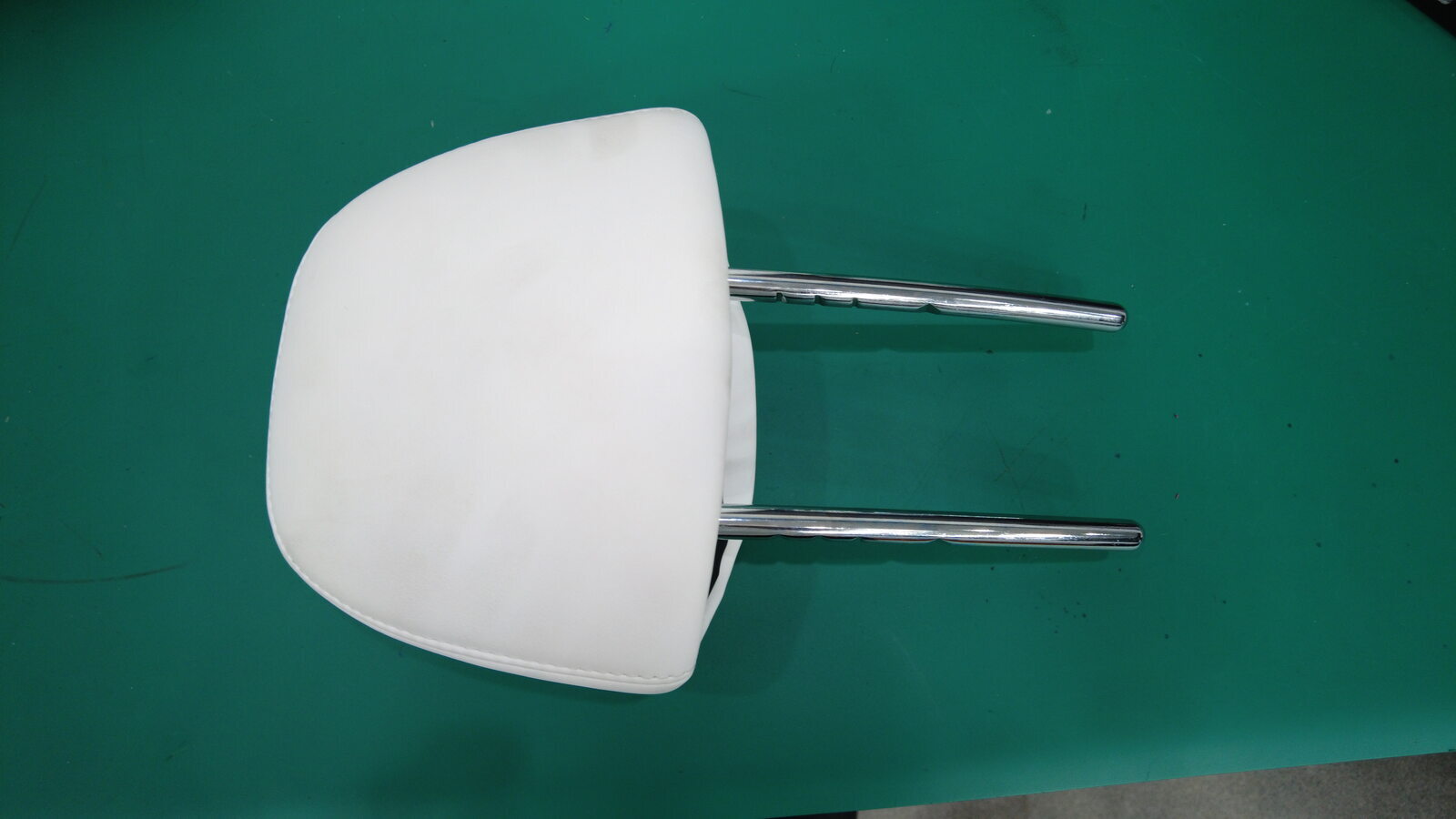

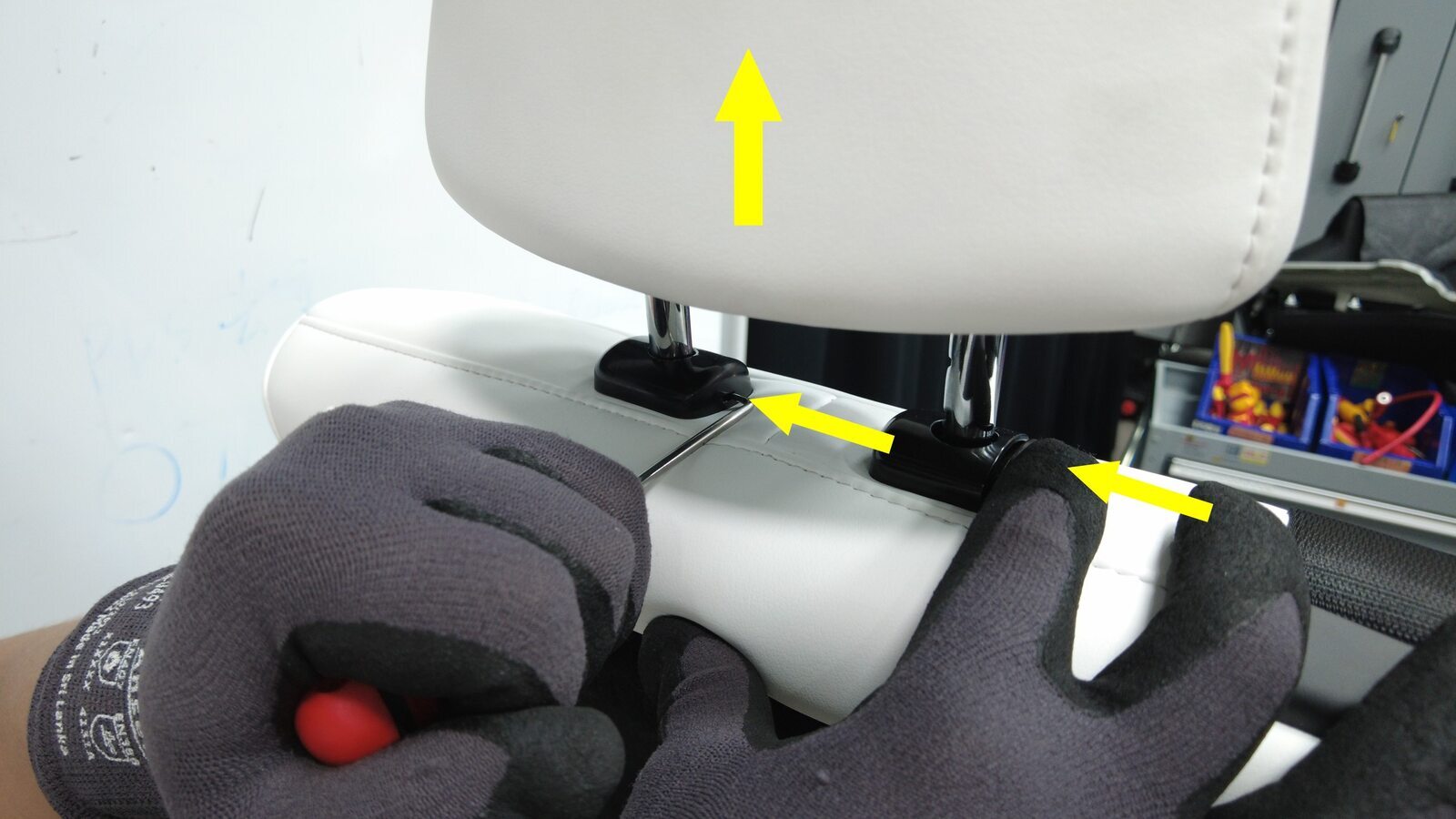

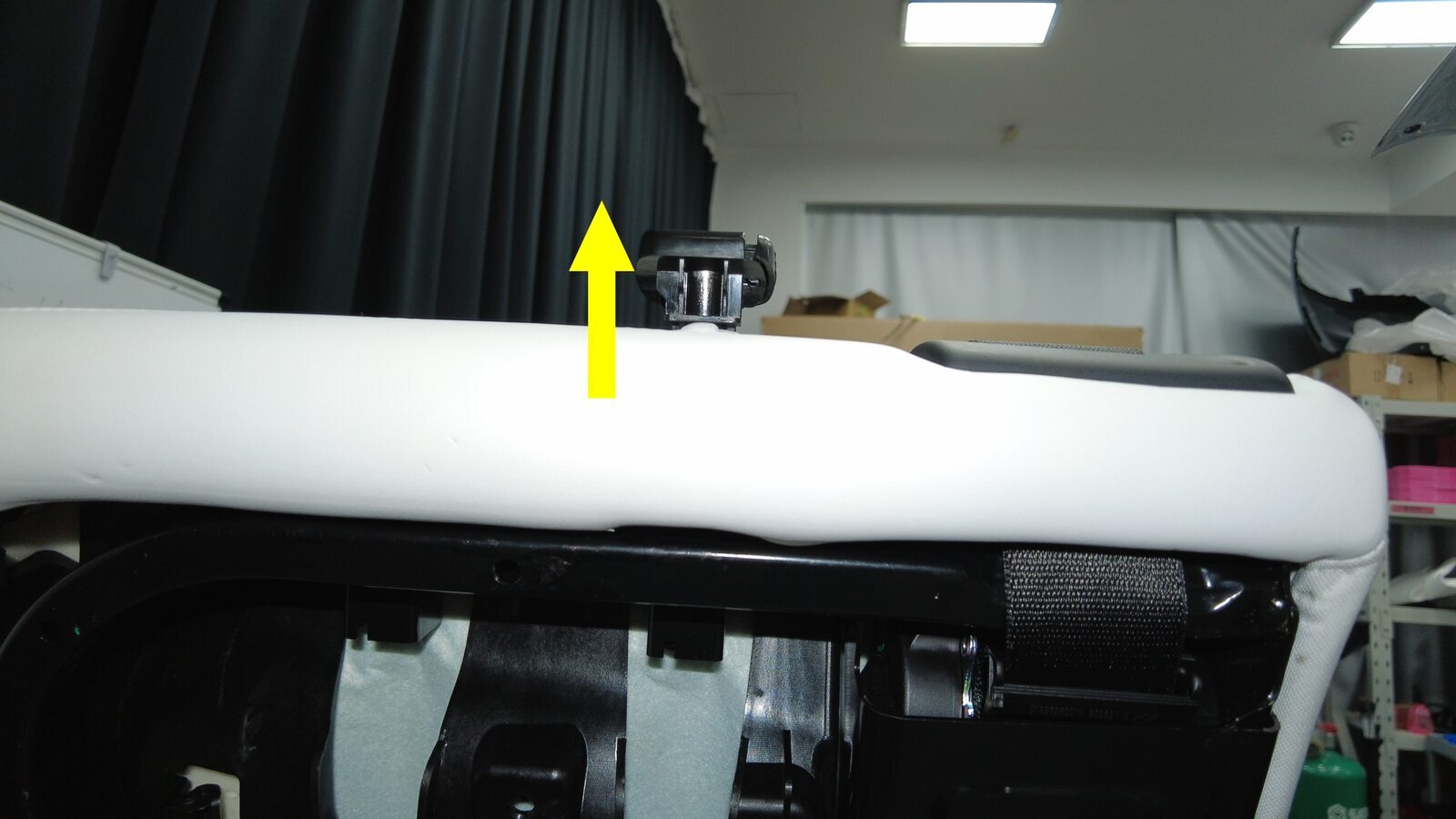

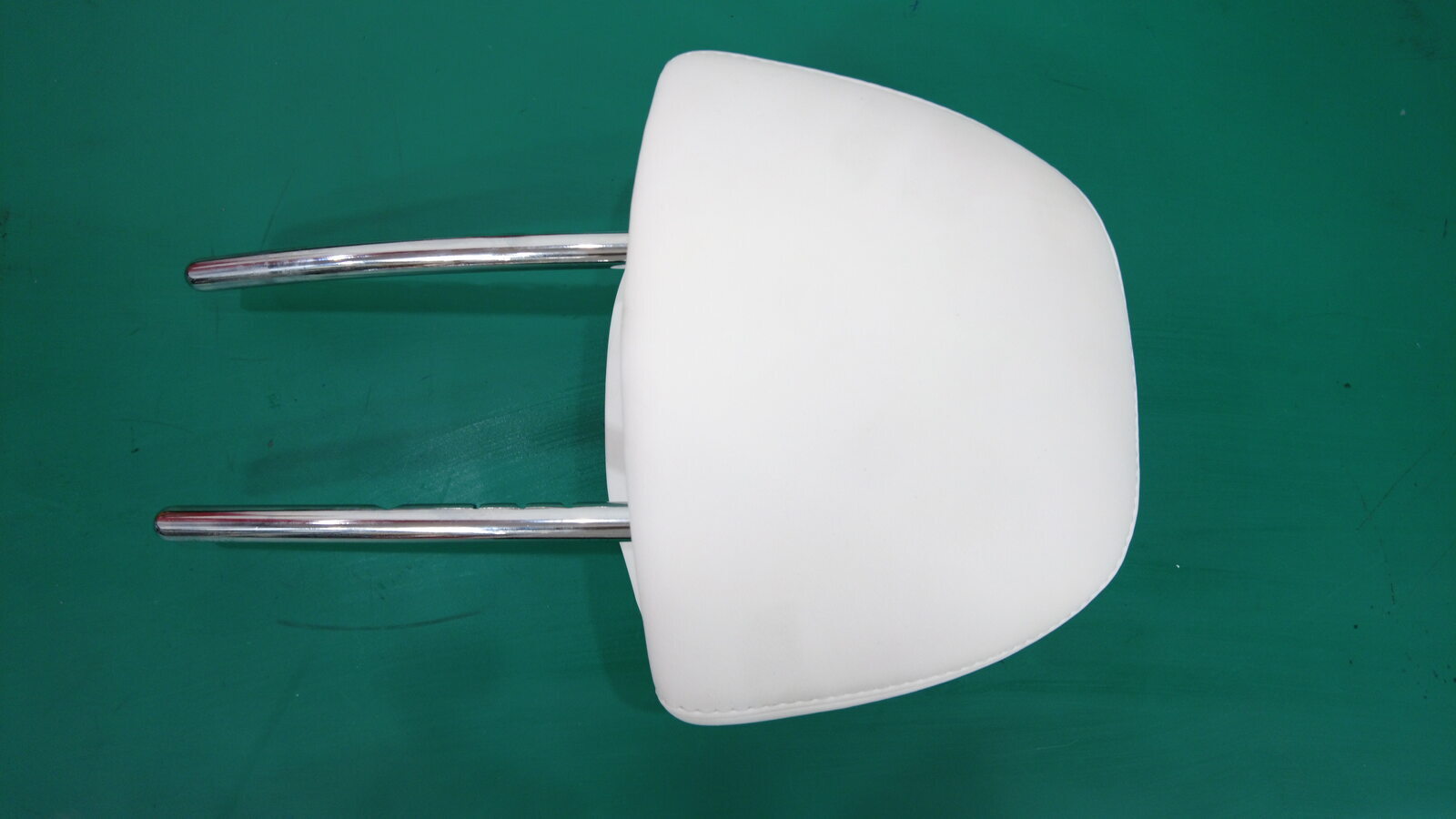

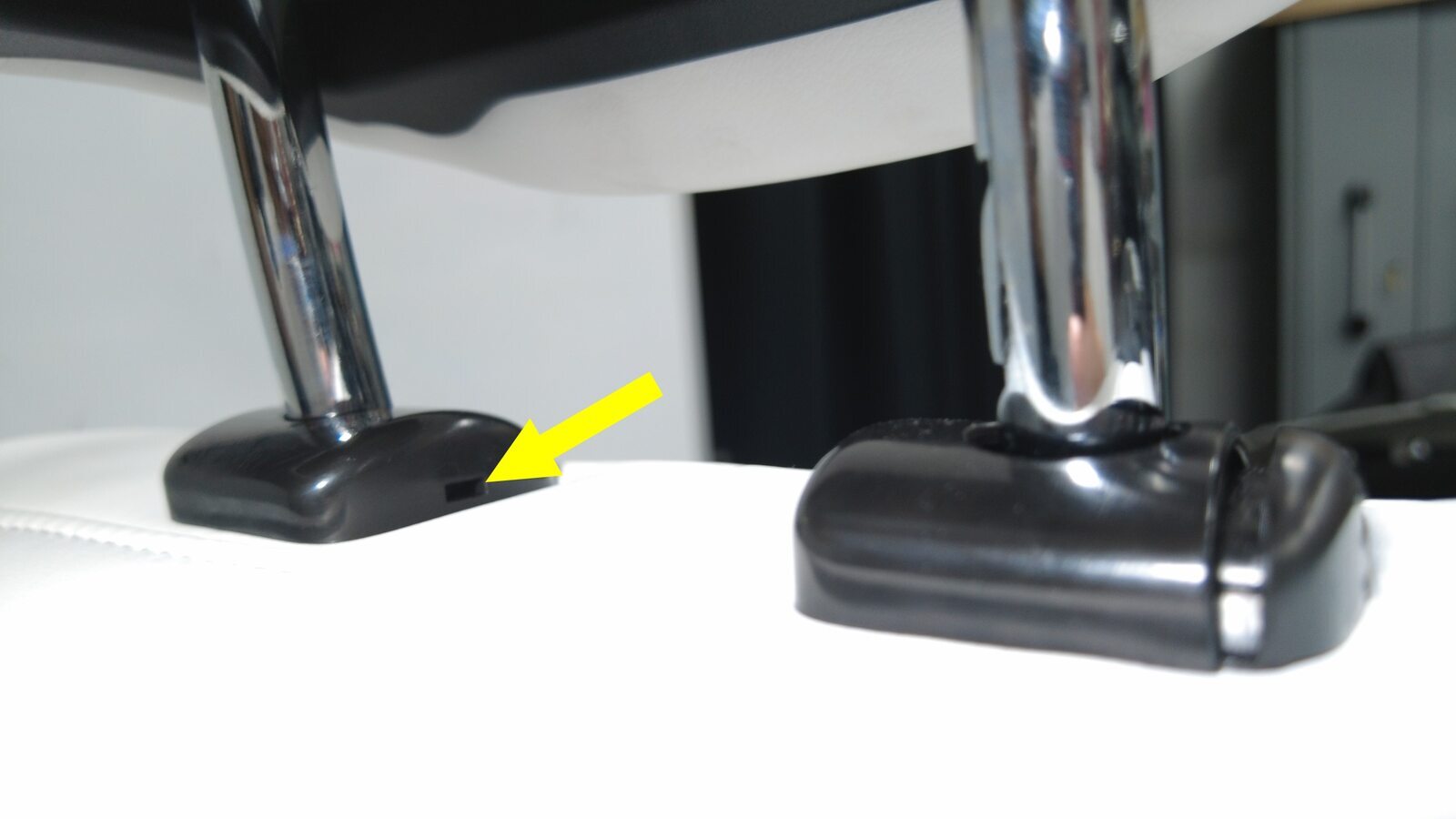

  3. Retire el reposacabezas del conjunto del respaldo 60 de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione el botón de la guía y, al mismo tiempo, inserte una ganzúa de 90 grados en la abertura de la guía. Levante mientras está enganchada.

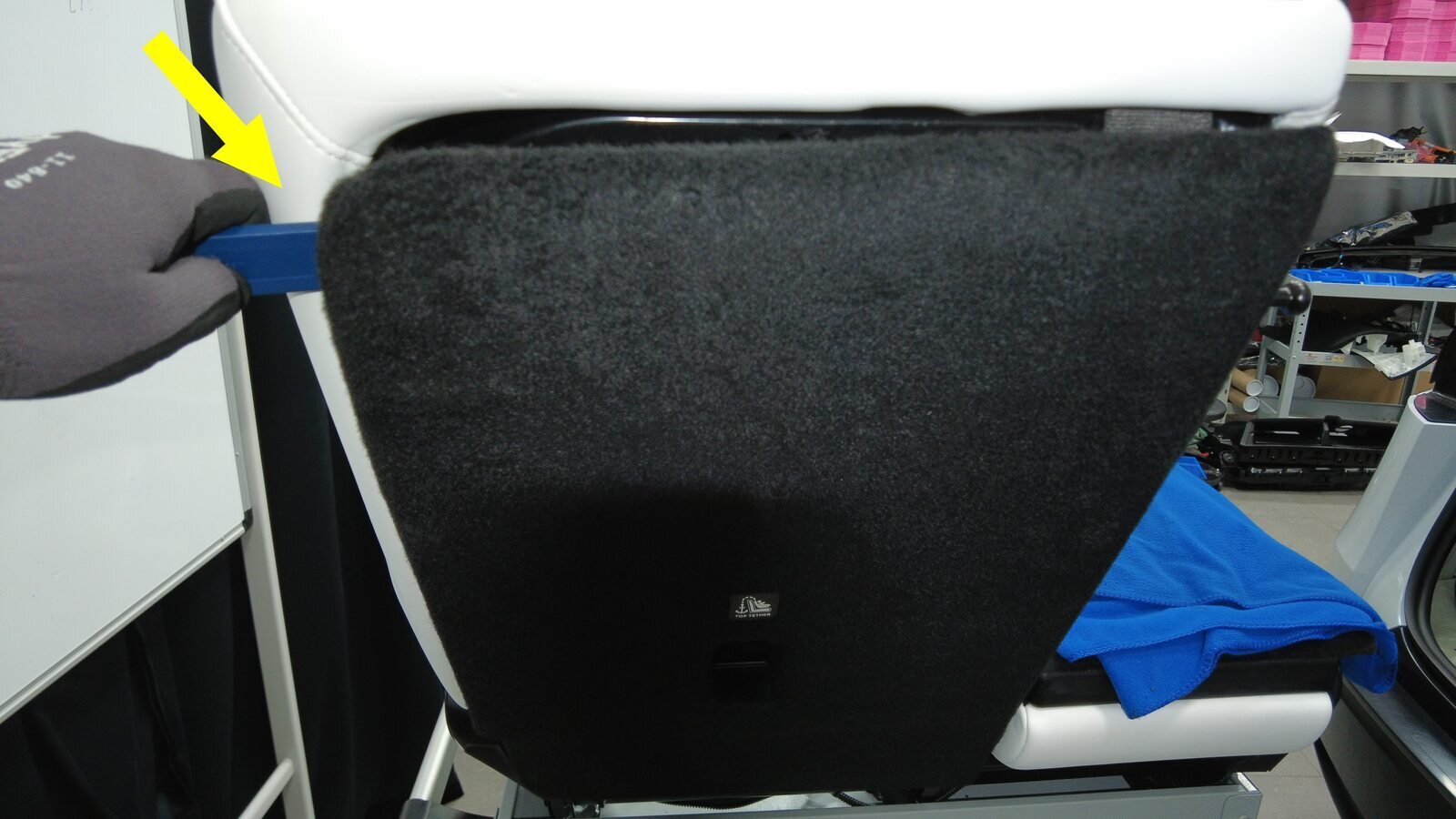

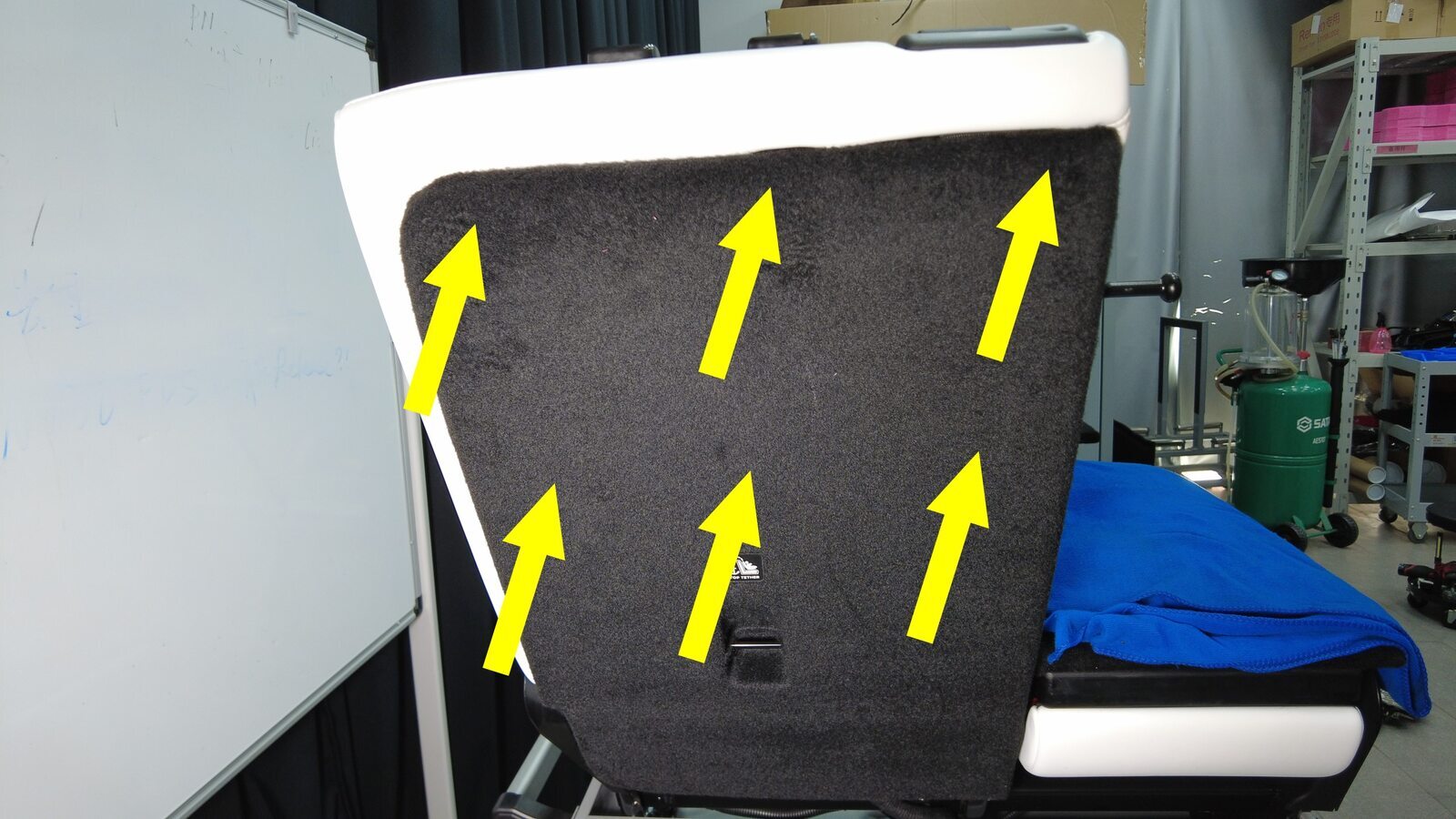

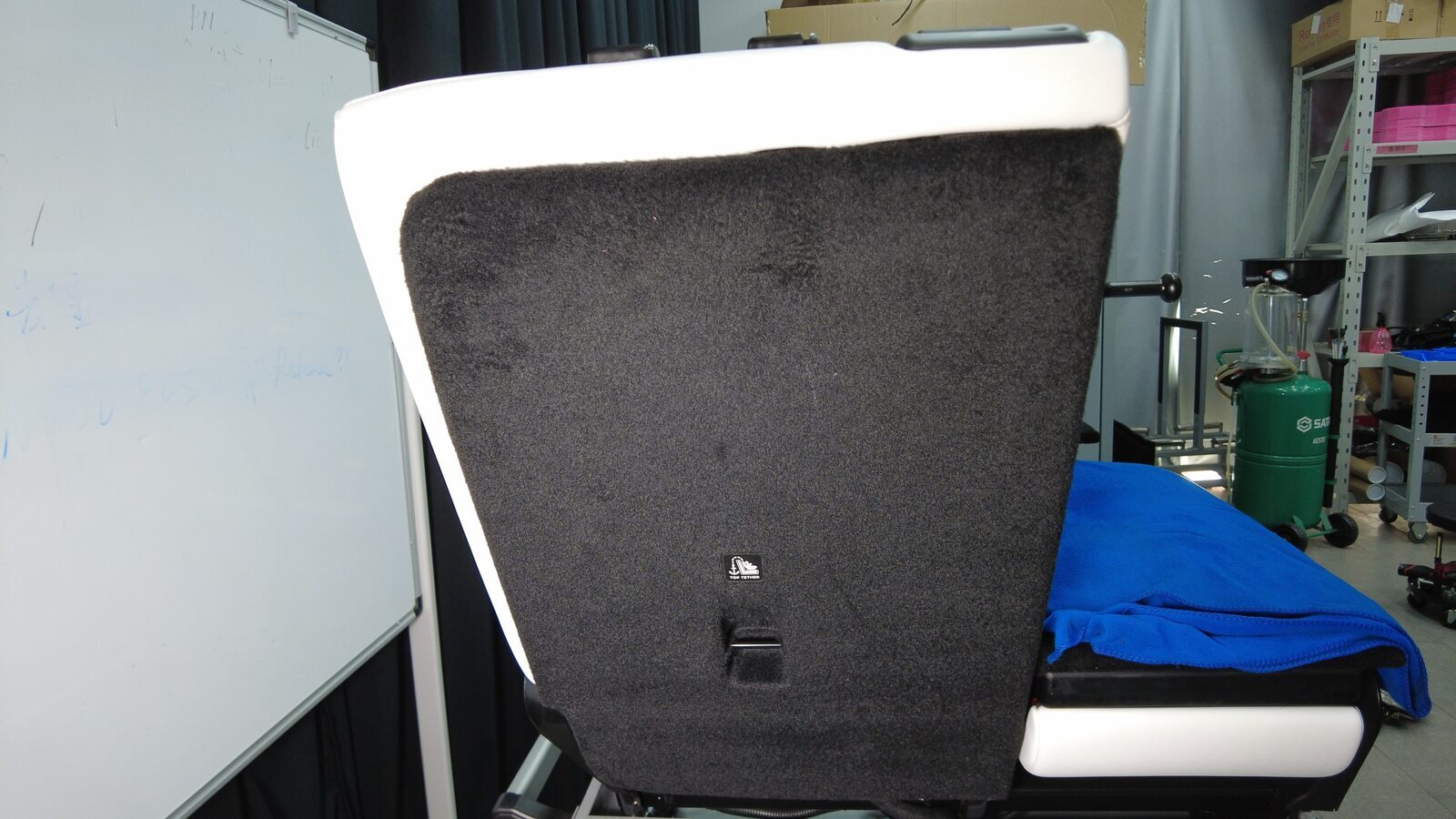

  4. Retire el respaldo izquierdo del conjunto del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    9 clips, 5 ganchos. Empezando por la parte superior izquierda, suelte todos los clips y, a continuación, retire los ganchos inferiores.

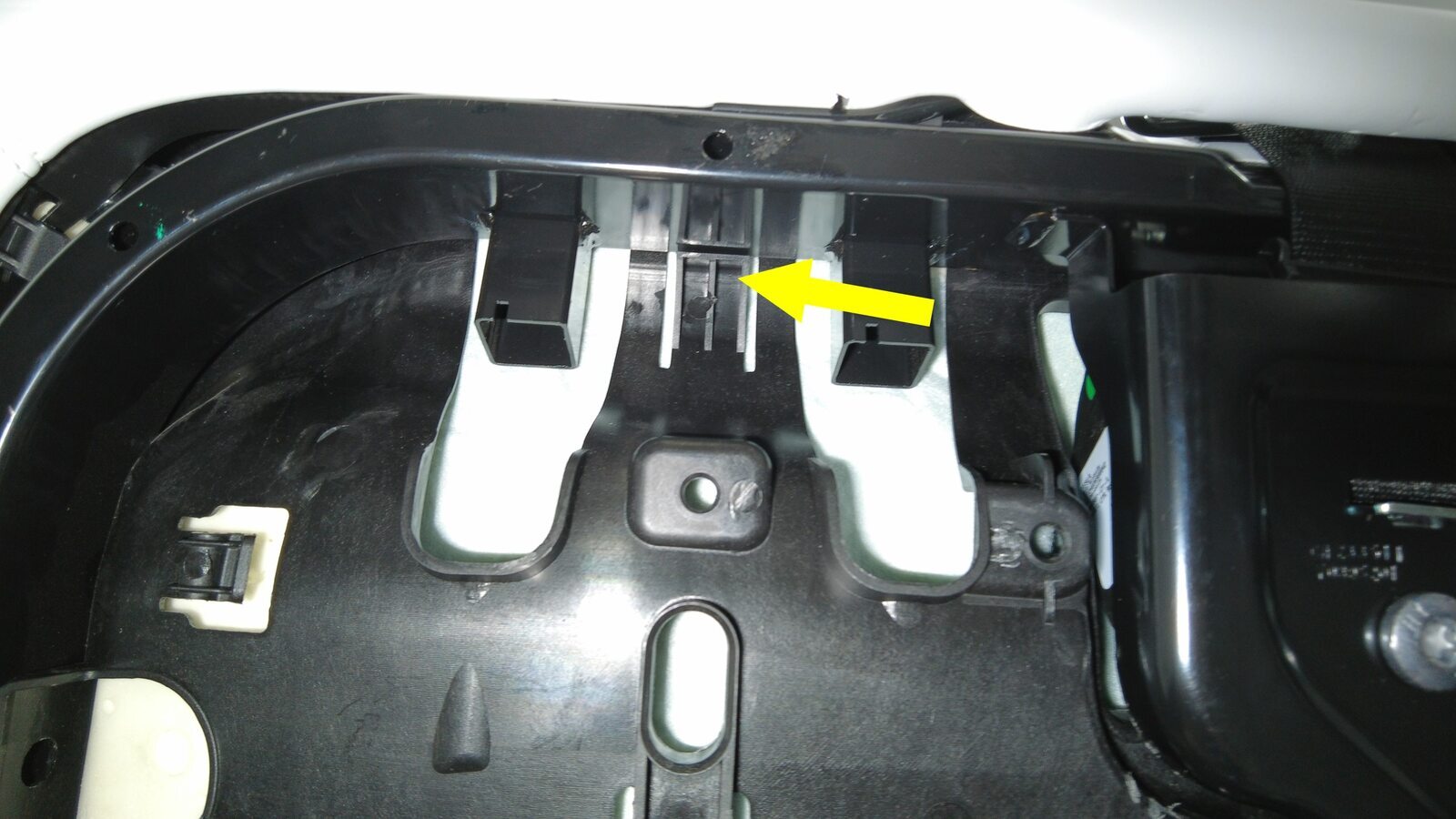

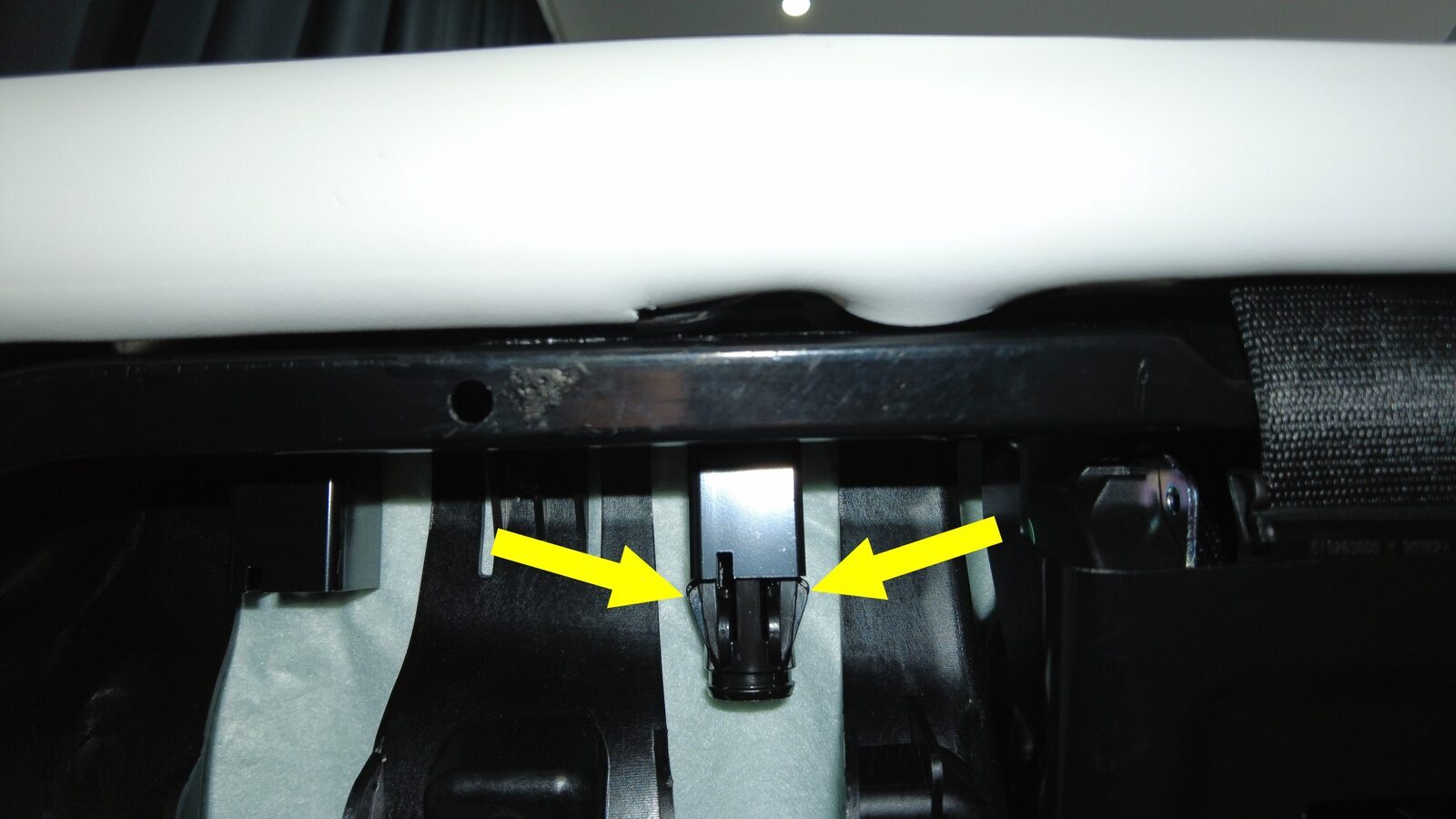

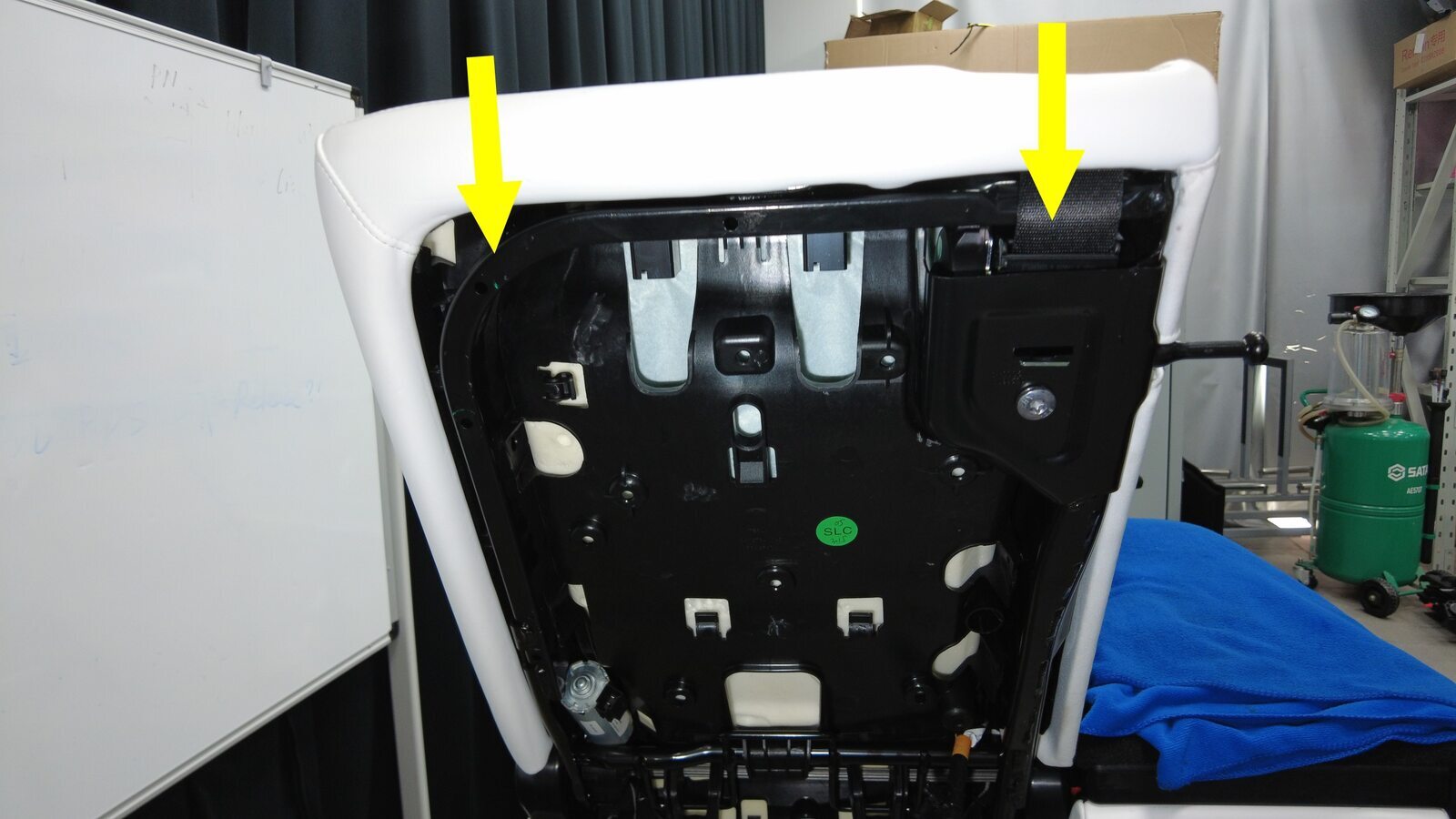

  5. Retire el bloqueo de la guía del reposacabezas izquierdo externo.

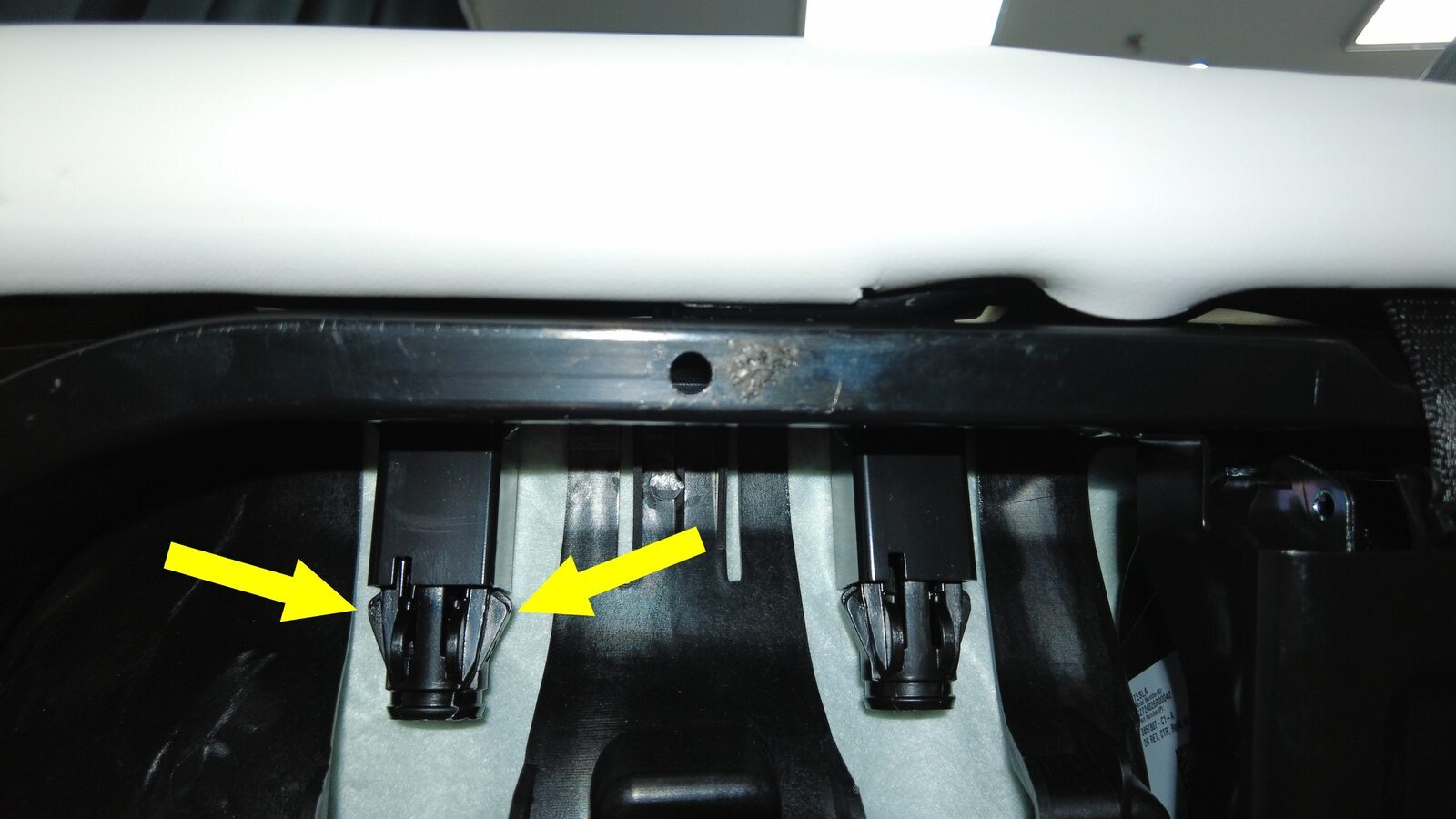

  6. Retire el bloqueo de la guía del reposacabezas izquierdo interno.

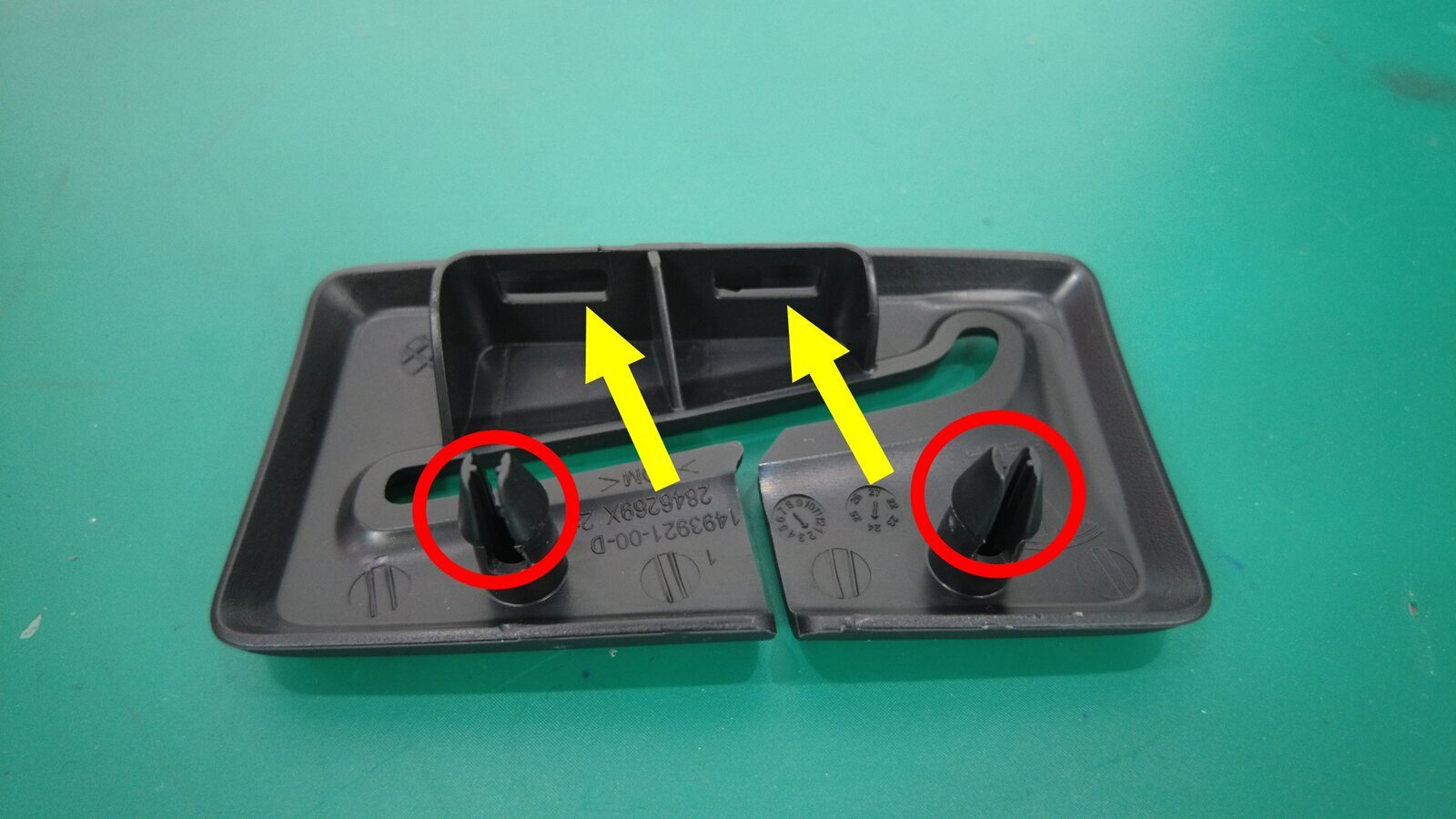

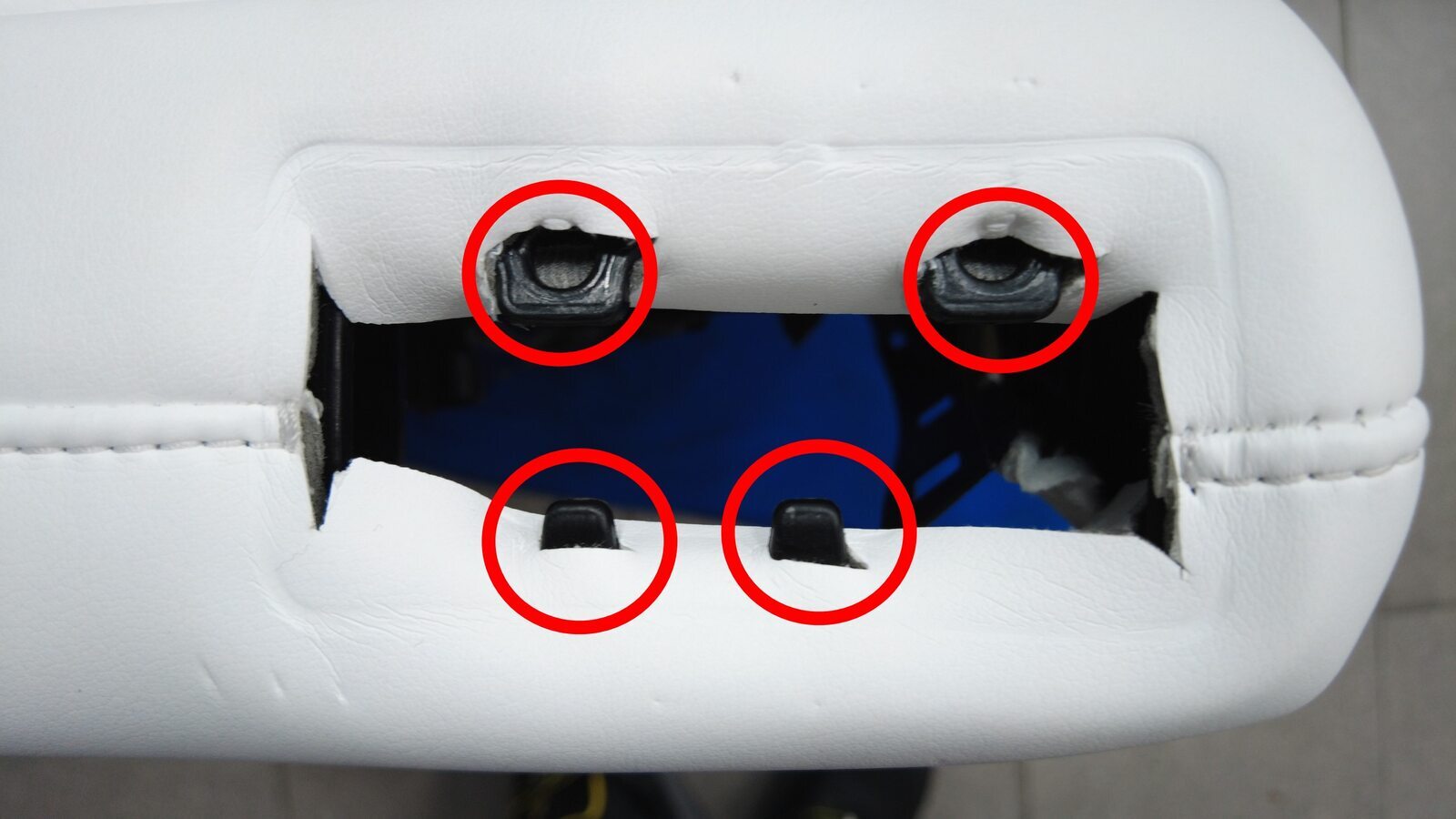

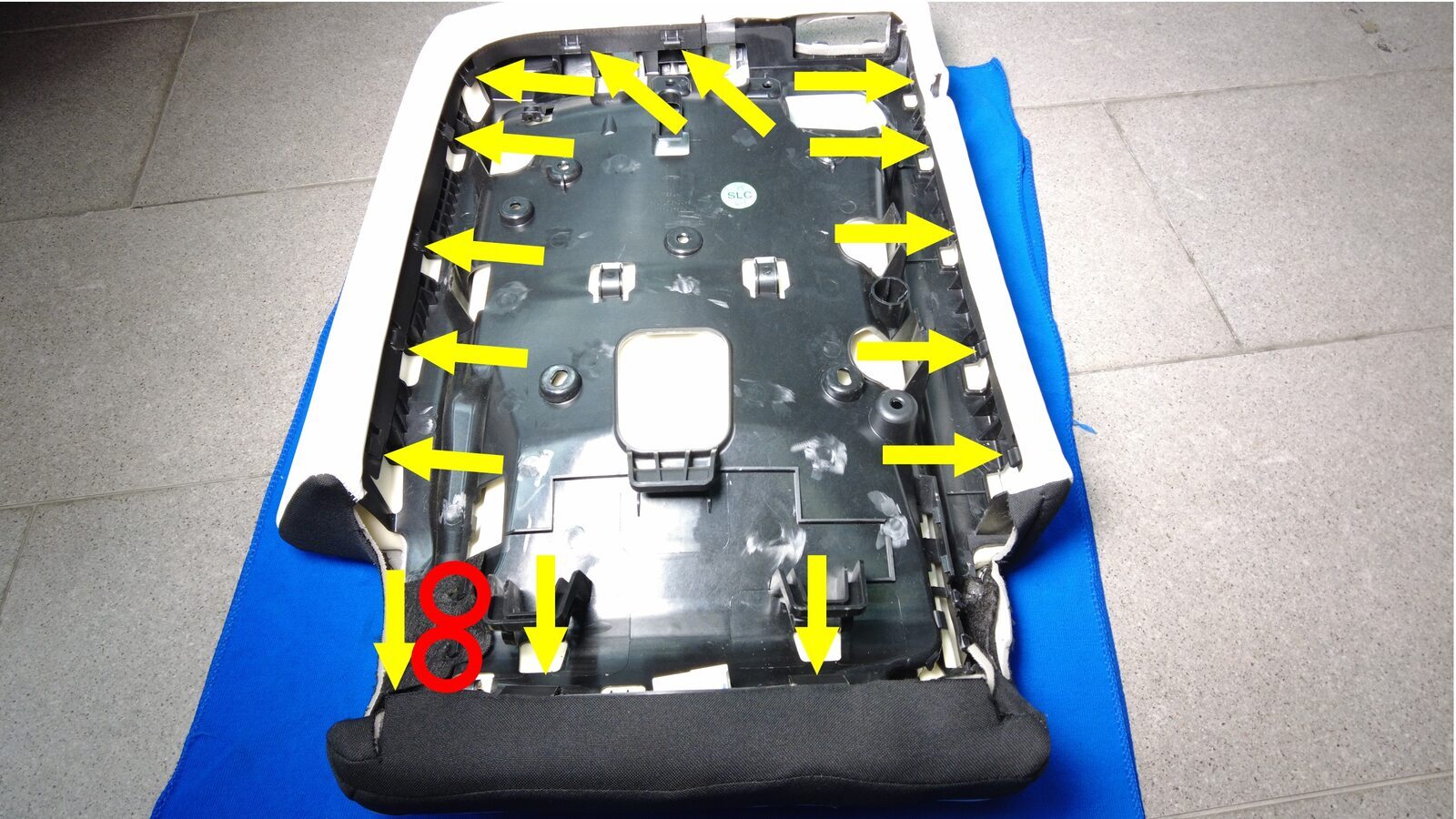

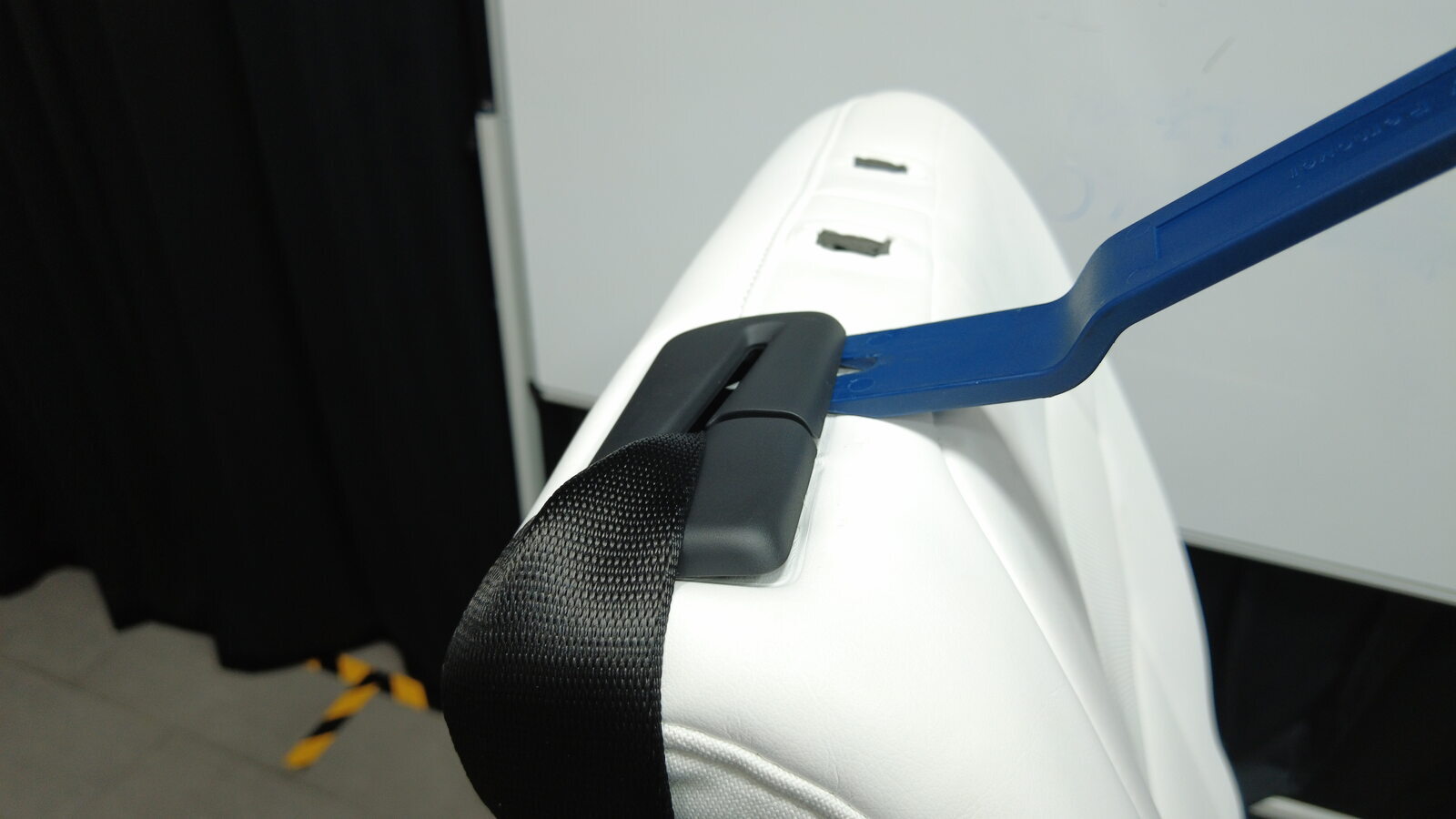

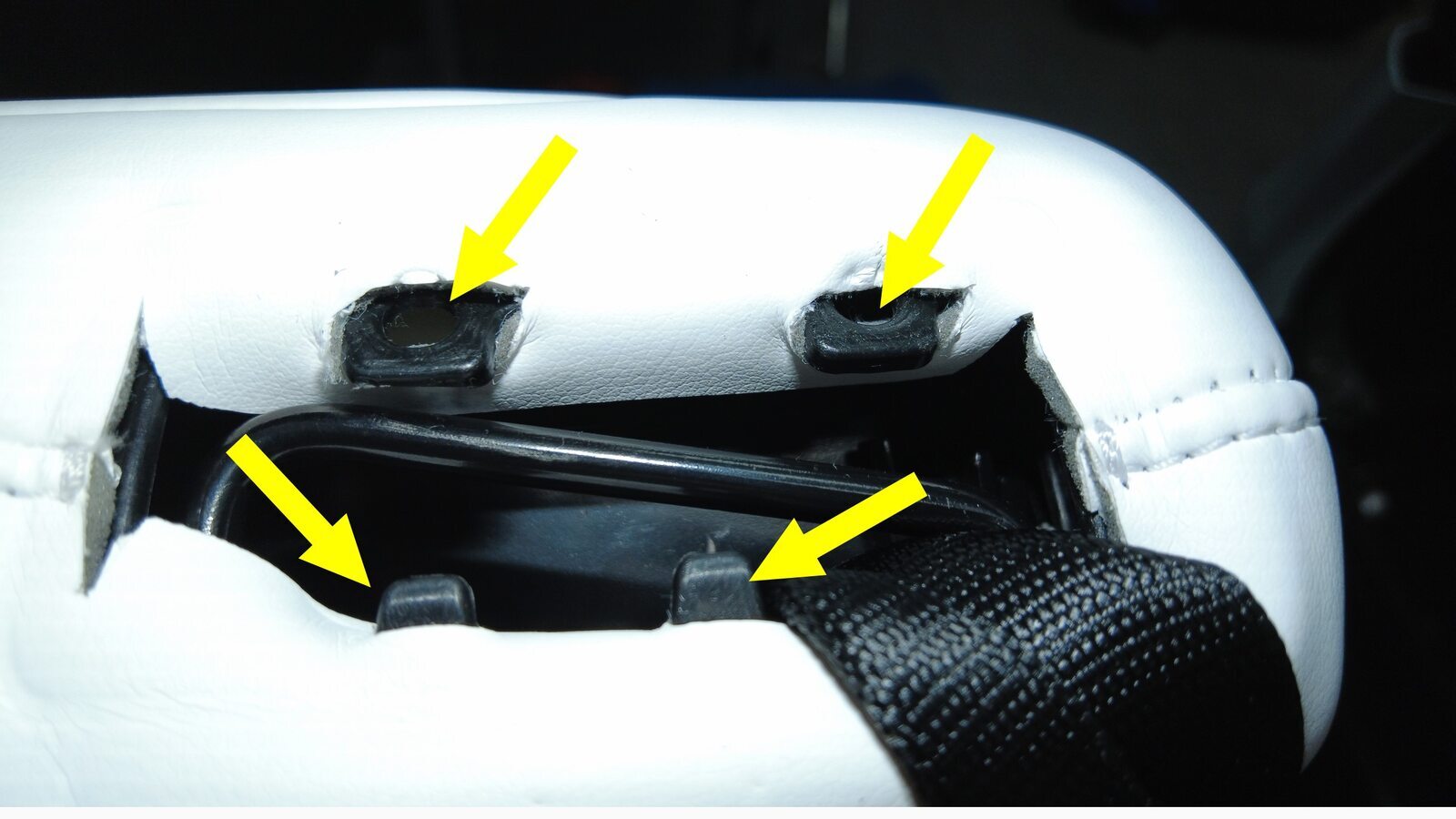

  7. Retire el escudo 60 del conjunto del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips. Haga palanca hacia arriba en la parte delantera del escudo 60 y retírelo. Tome nota de la ubicación de las pestañas. Separe el escudo 60 del cinturón de seguridad.

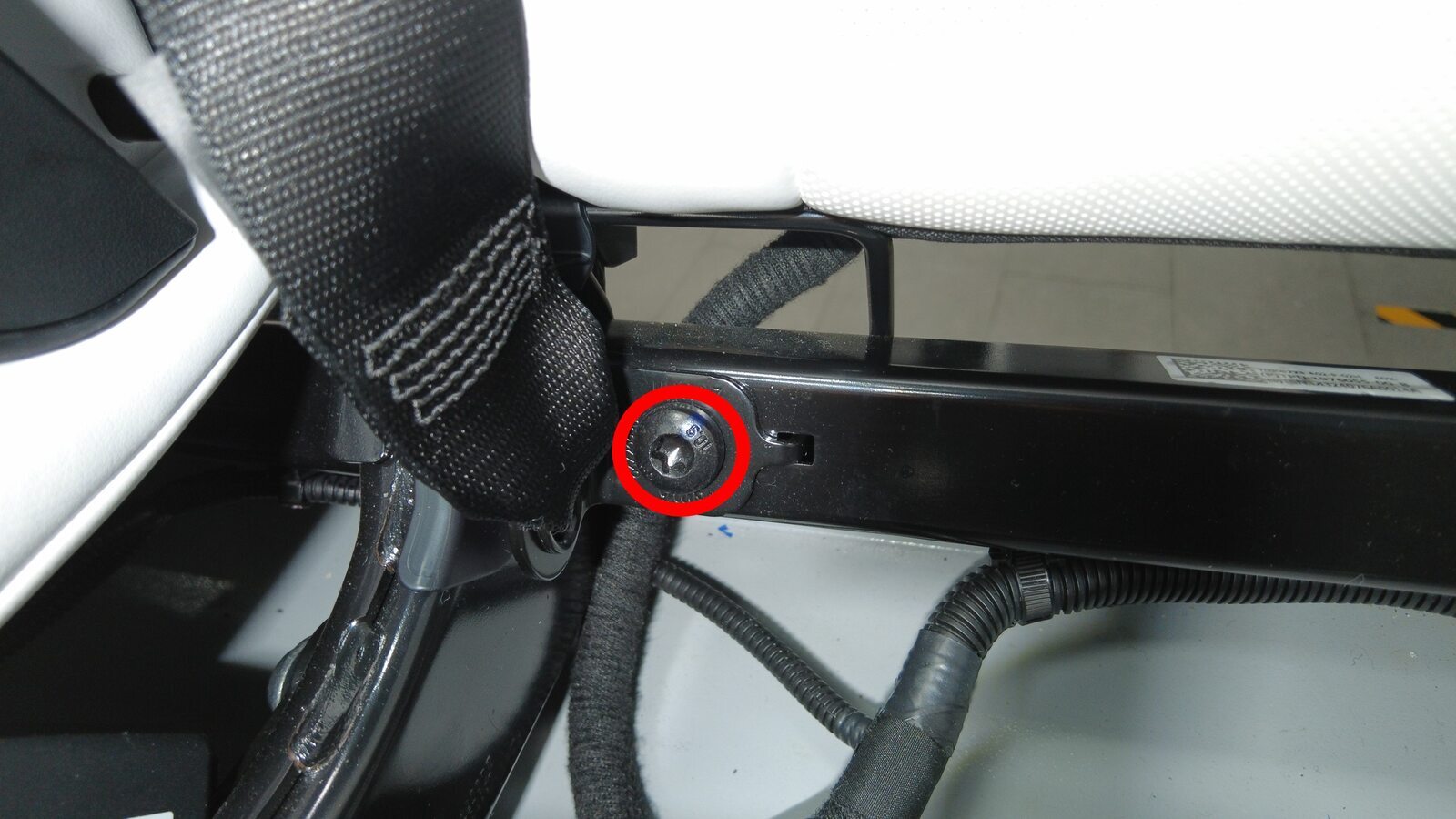

  8. Retire el perno de anclaje inferior del retractor central de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno remachable, T50, 40 Nm. Deséchelo después de quitarlo.

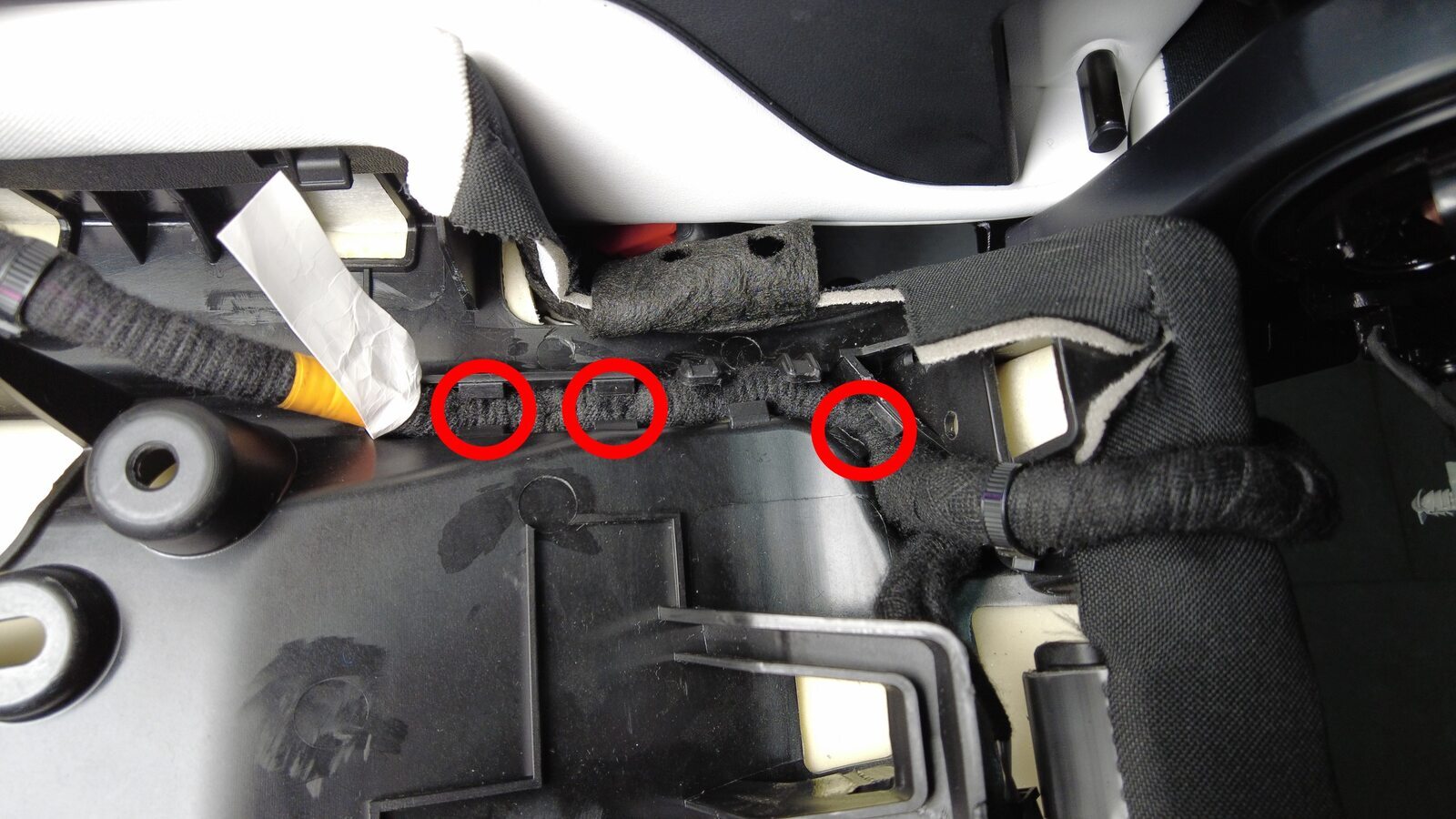

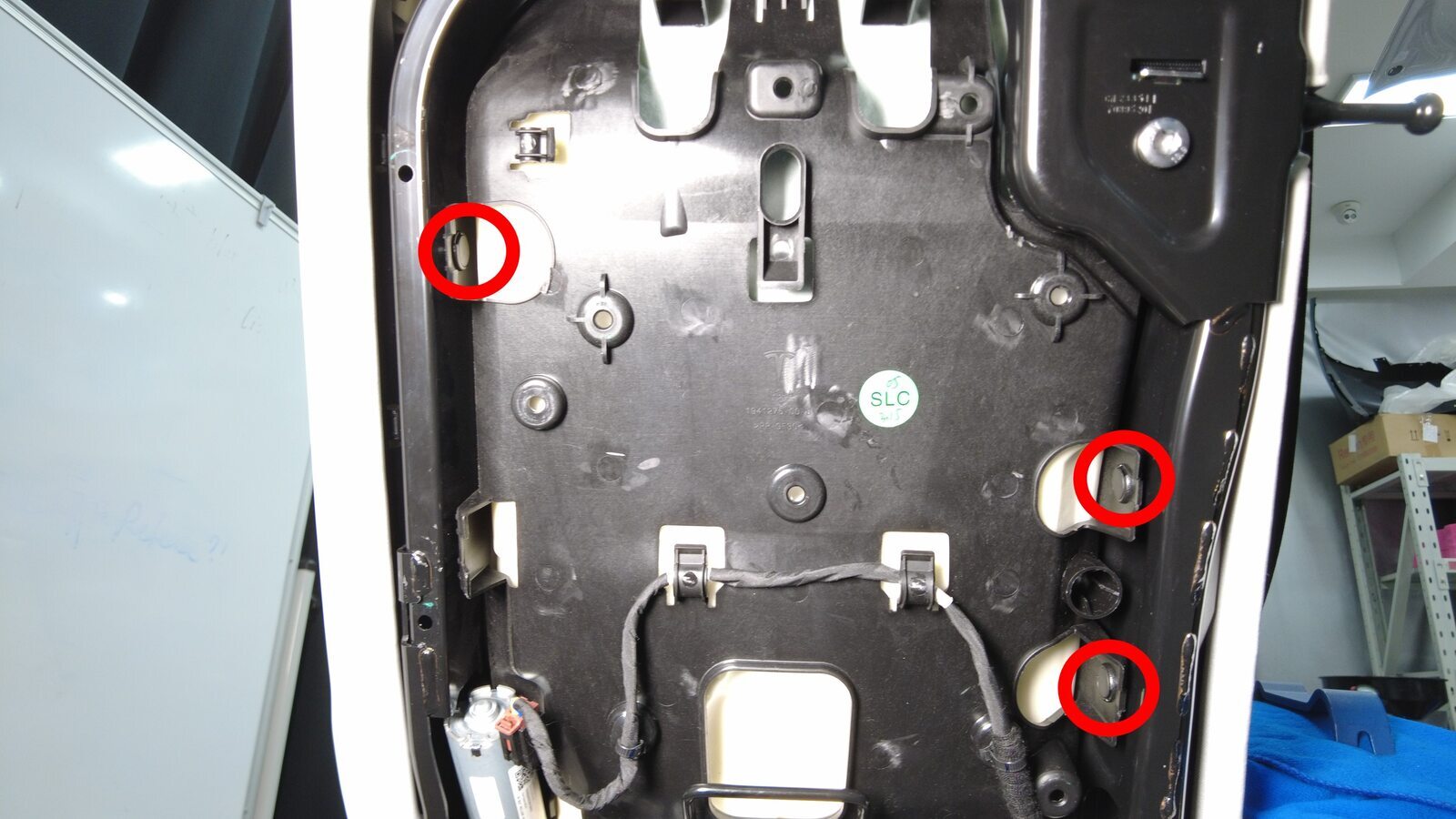

  9. Retire los clips que fijan el armazón del respaldo del asiento al riel del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 clips de presión

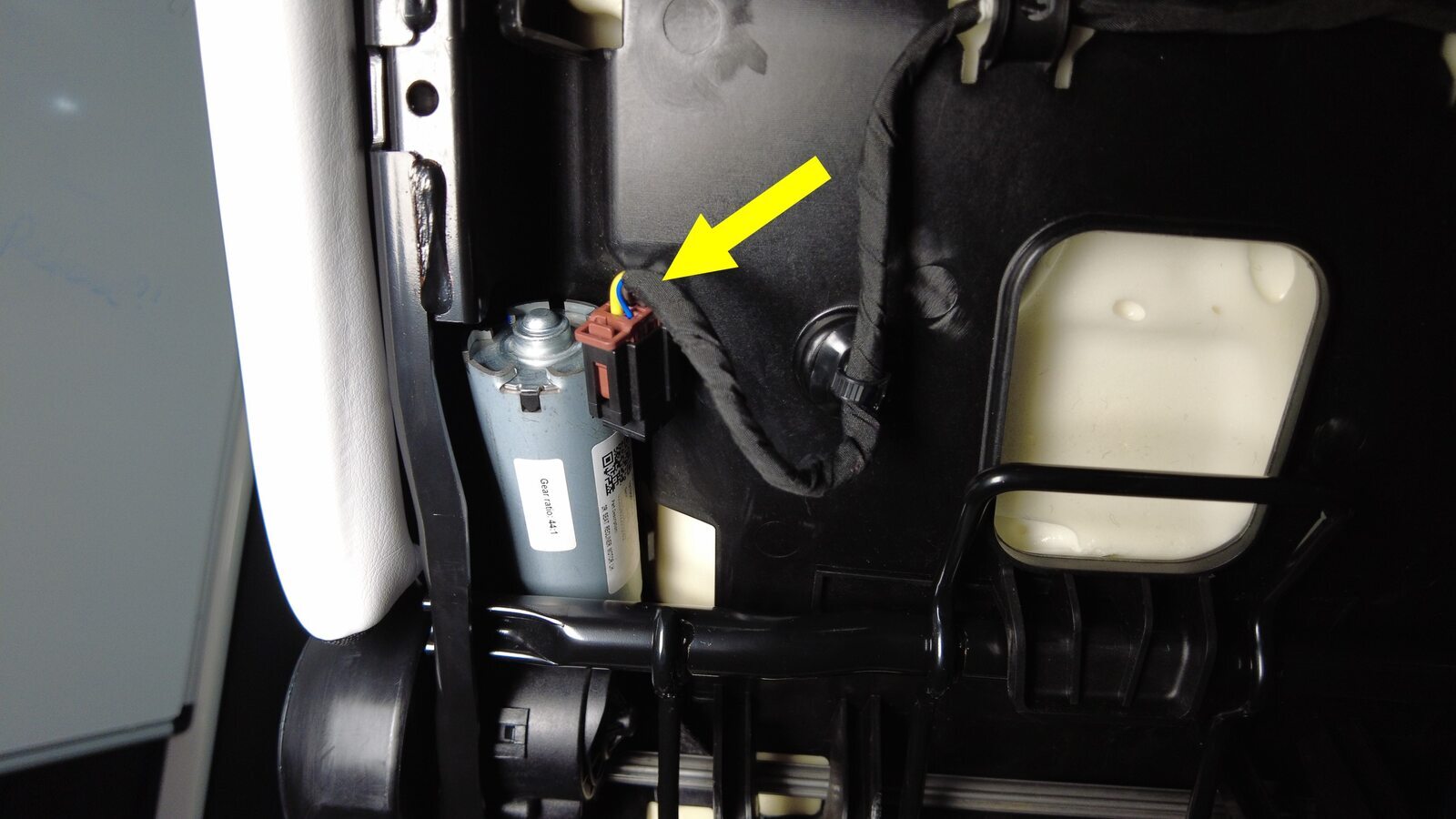

  10. Desenchufe la conexión del motor de ajuste del respaldo del asiento de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector
  11. Suelte los clips de conexión del motor de ajuste del respaldo del asiento de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips, 2 ganchos para mazos de cables

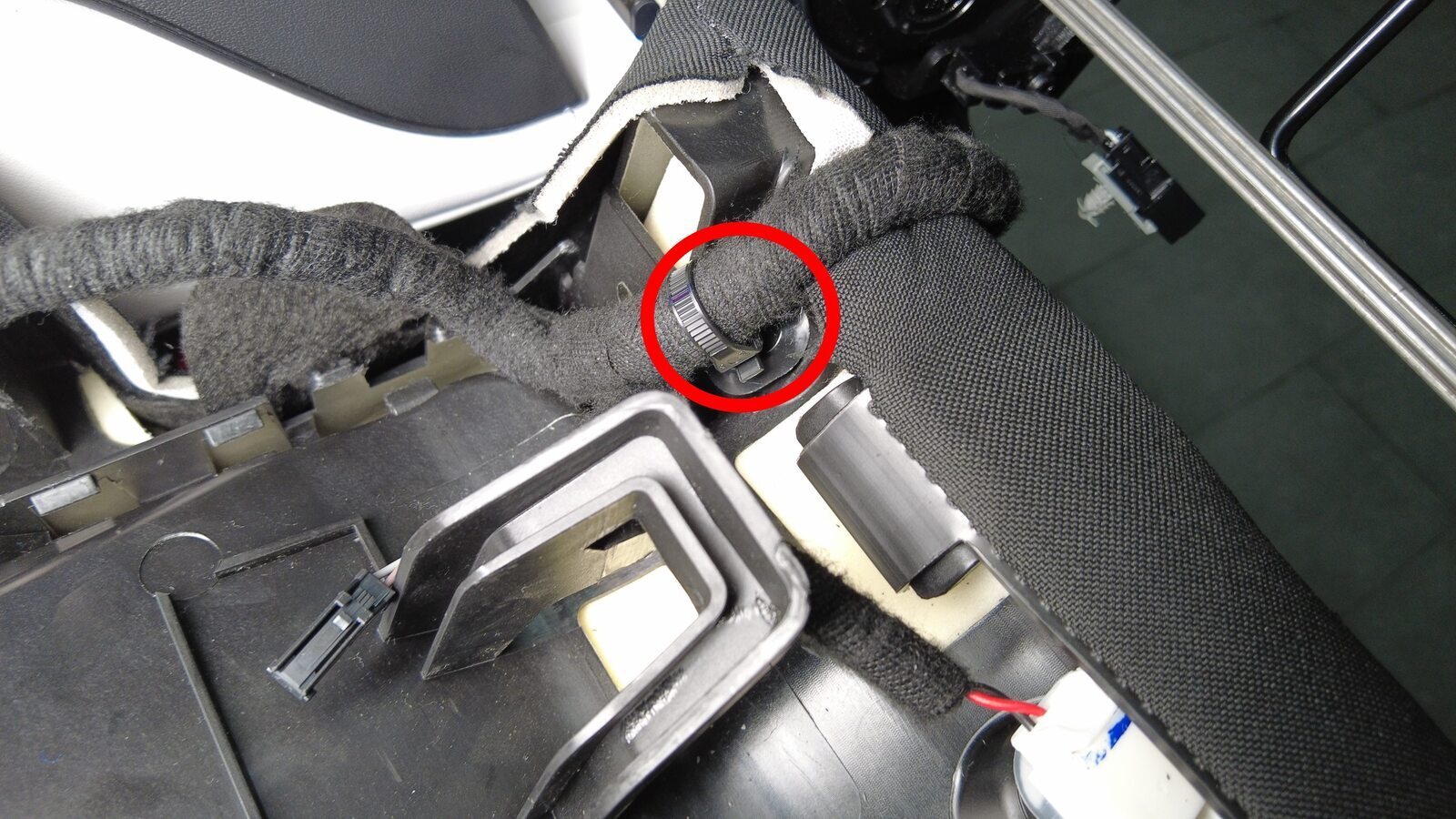

  12. Suelte el clip del sensor de posición del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip

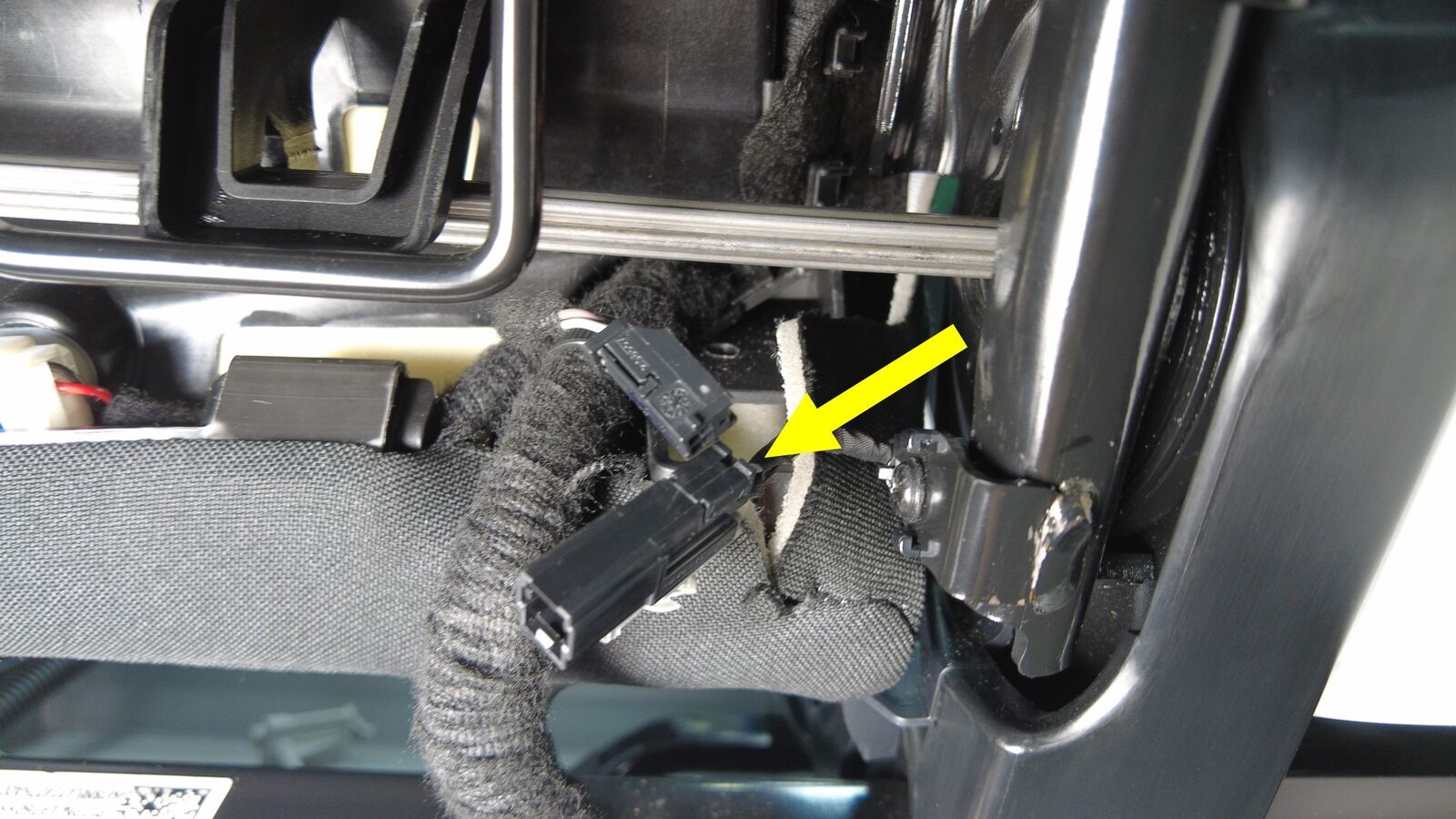

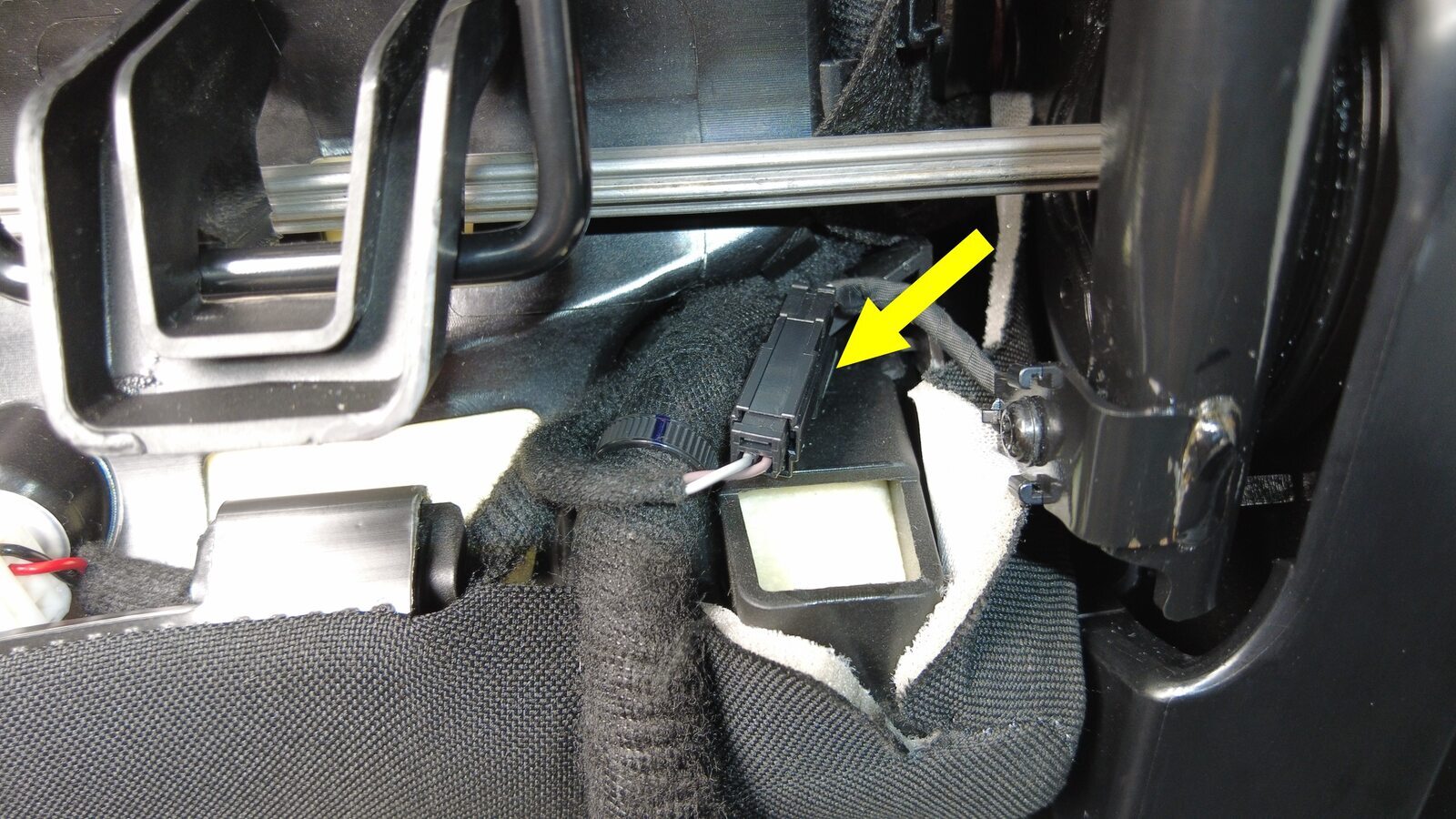

  13. Desconecte el conector del sensor de posición del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector

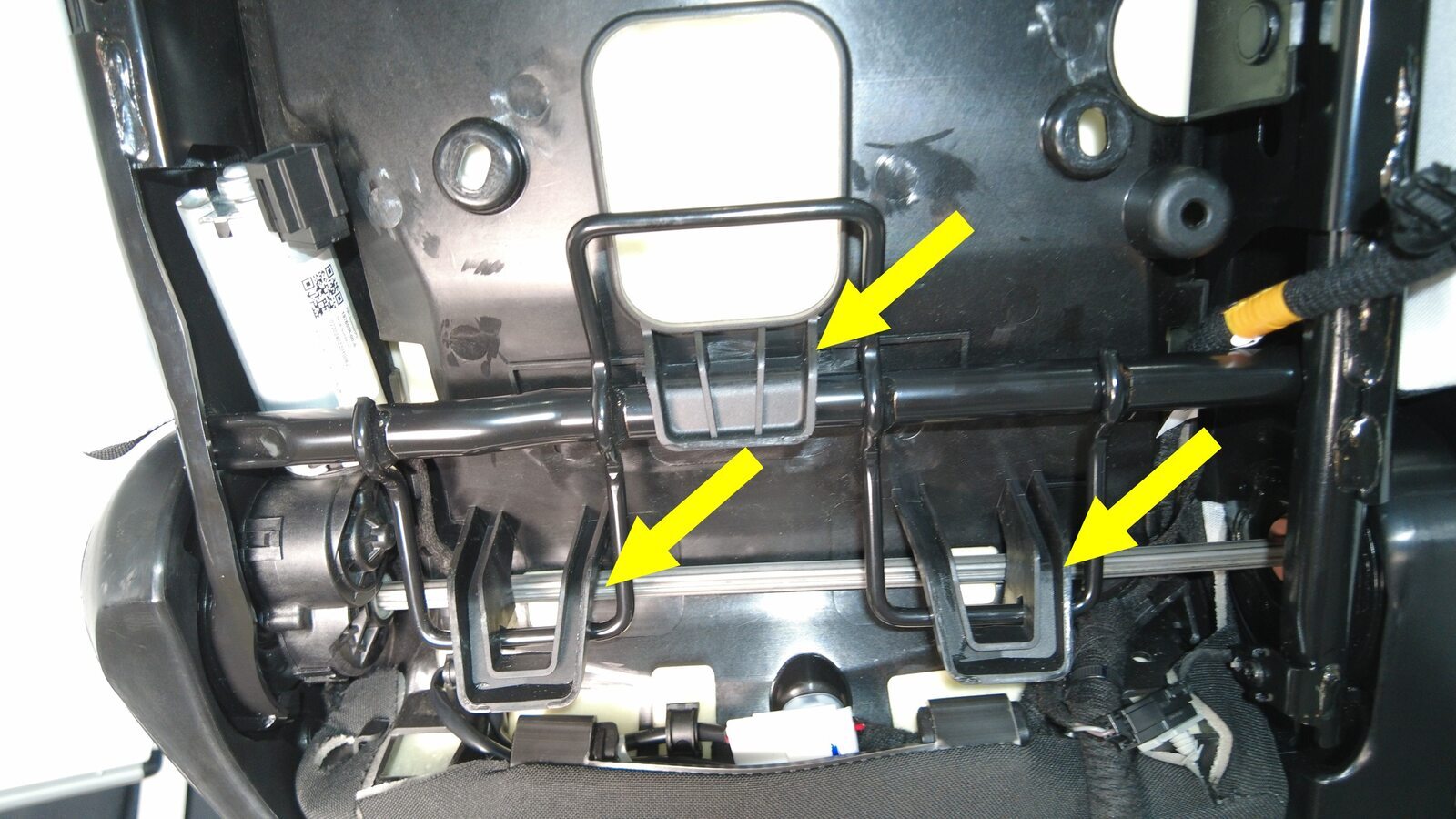

  14. Separe el conjunto del respaldo del asiento del riel del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 ganchos, 1 pestaña. Empuje la pestaña hacia adelante y levante y desenganche del riel del asiento.

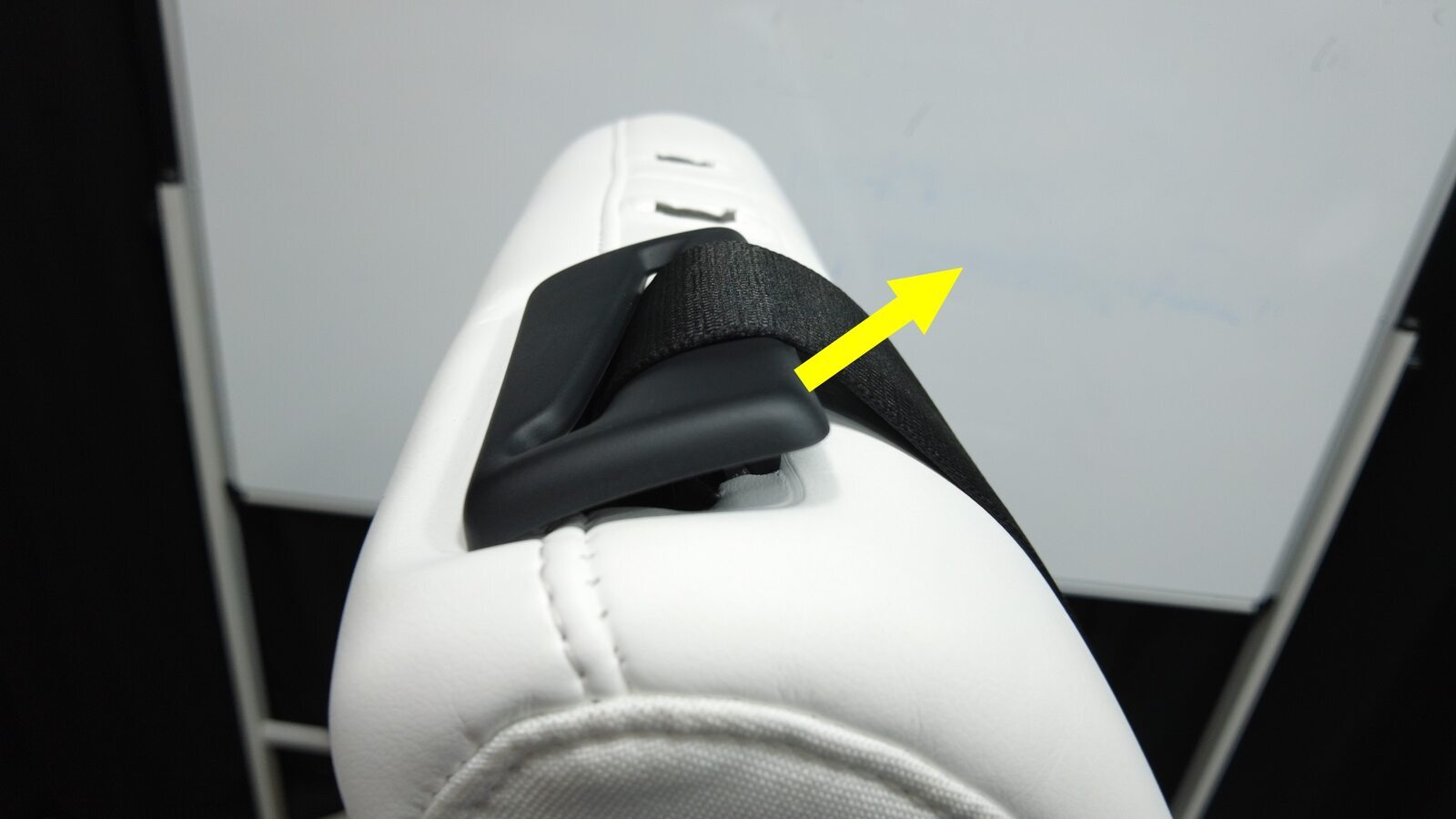

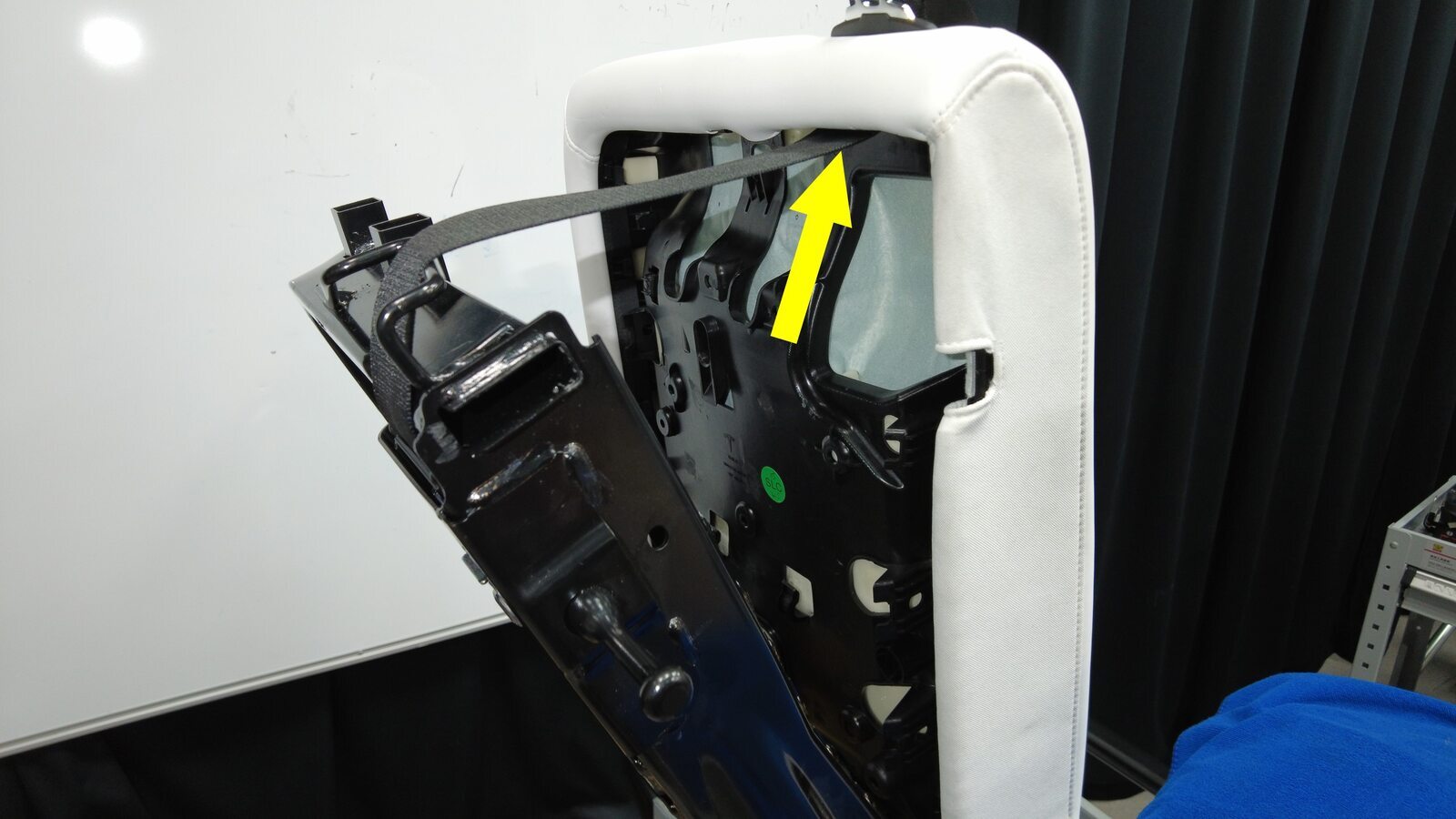

  15. Pase el cinturón de seguridad del retractor central a través del conjunto del respaldo del asiento.

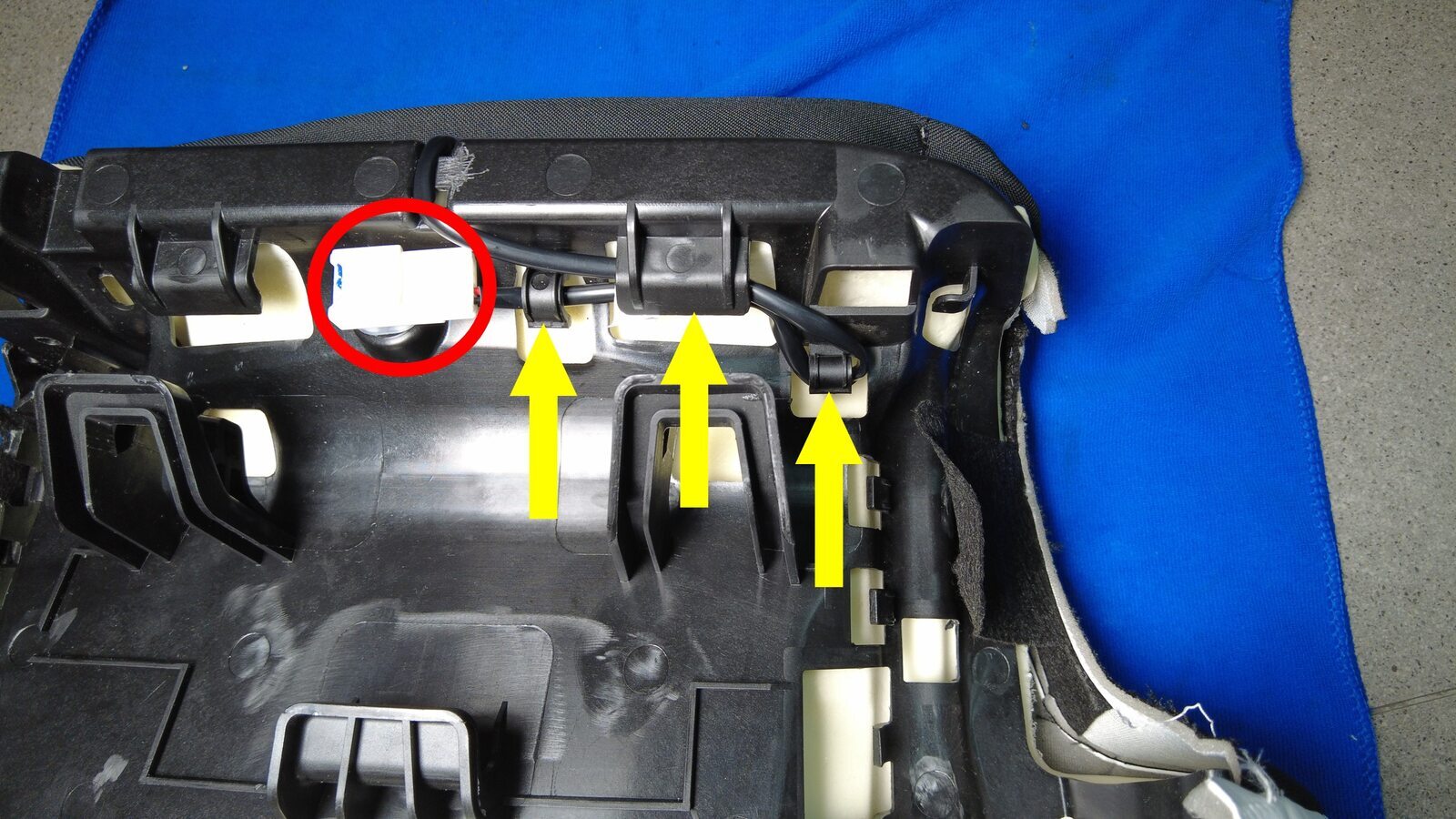

  16. Retire el mazo de cables del asiento 60 del bastidor del respaldo del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 ganchos, 3 pestañas, 1 clip, 1 conector

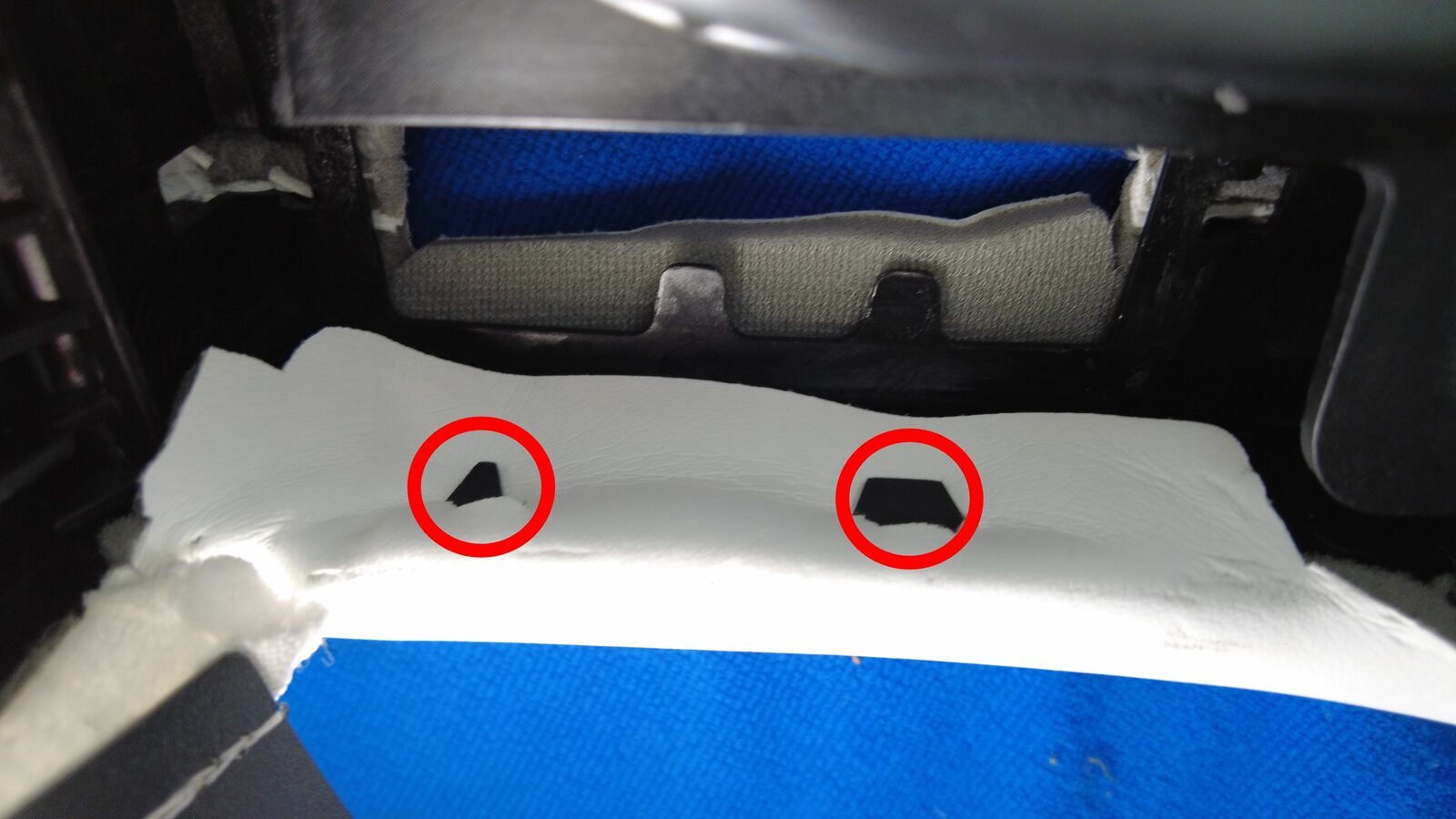

  17. Suelte del armazón del respaldo del asiento las solapas del guarnecido del conjunto del respaldo del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 ganchos, 22 pestañas. Tire hacia abajo de las solapas del guarnecido del respaldo del asiento y, a continuación, sepárelas de las pestañas de soporte de la tapicería para soltarlas.

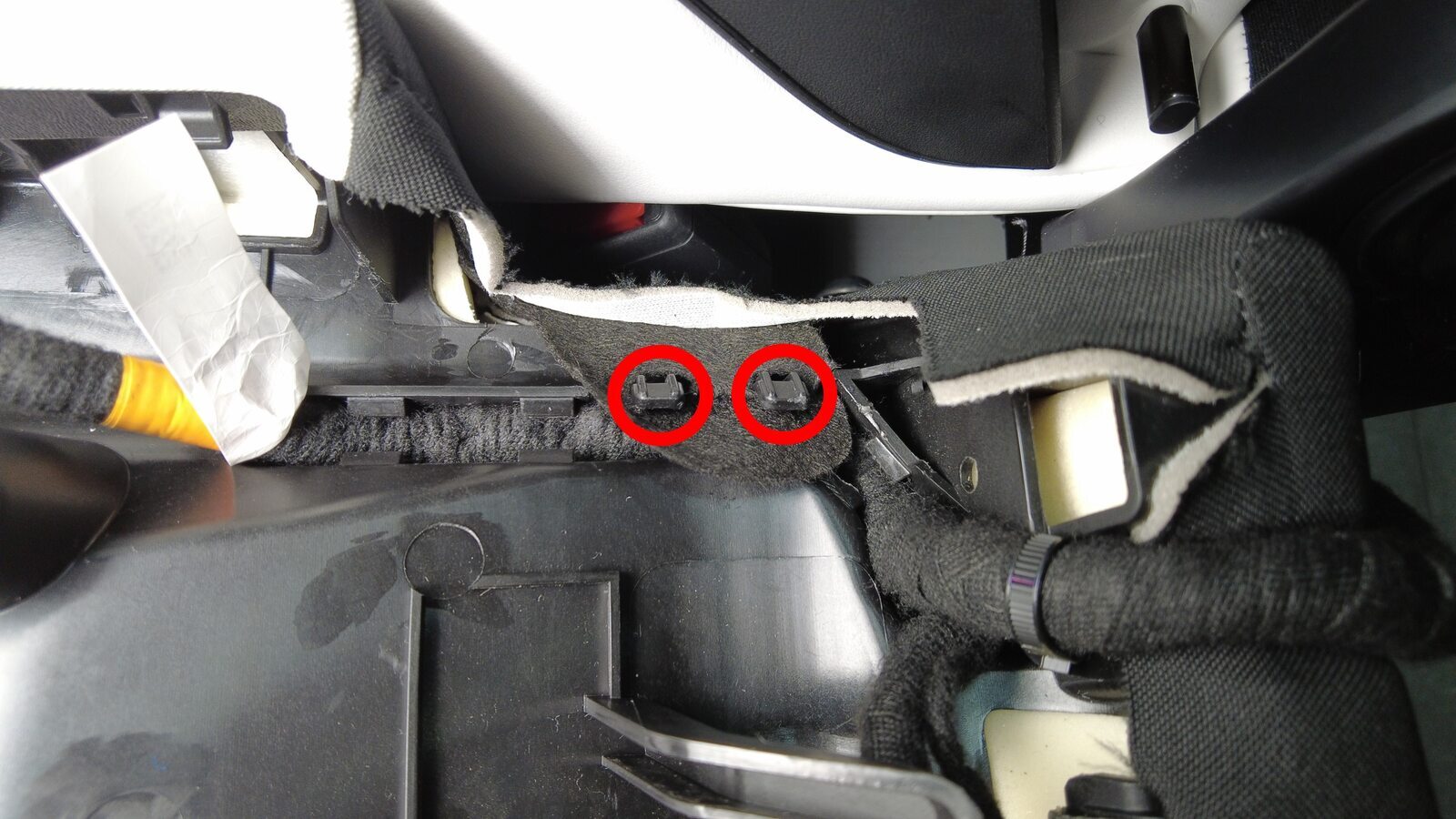

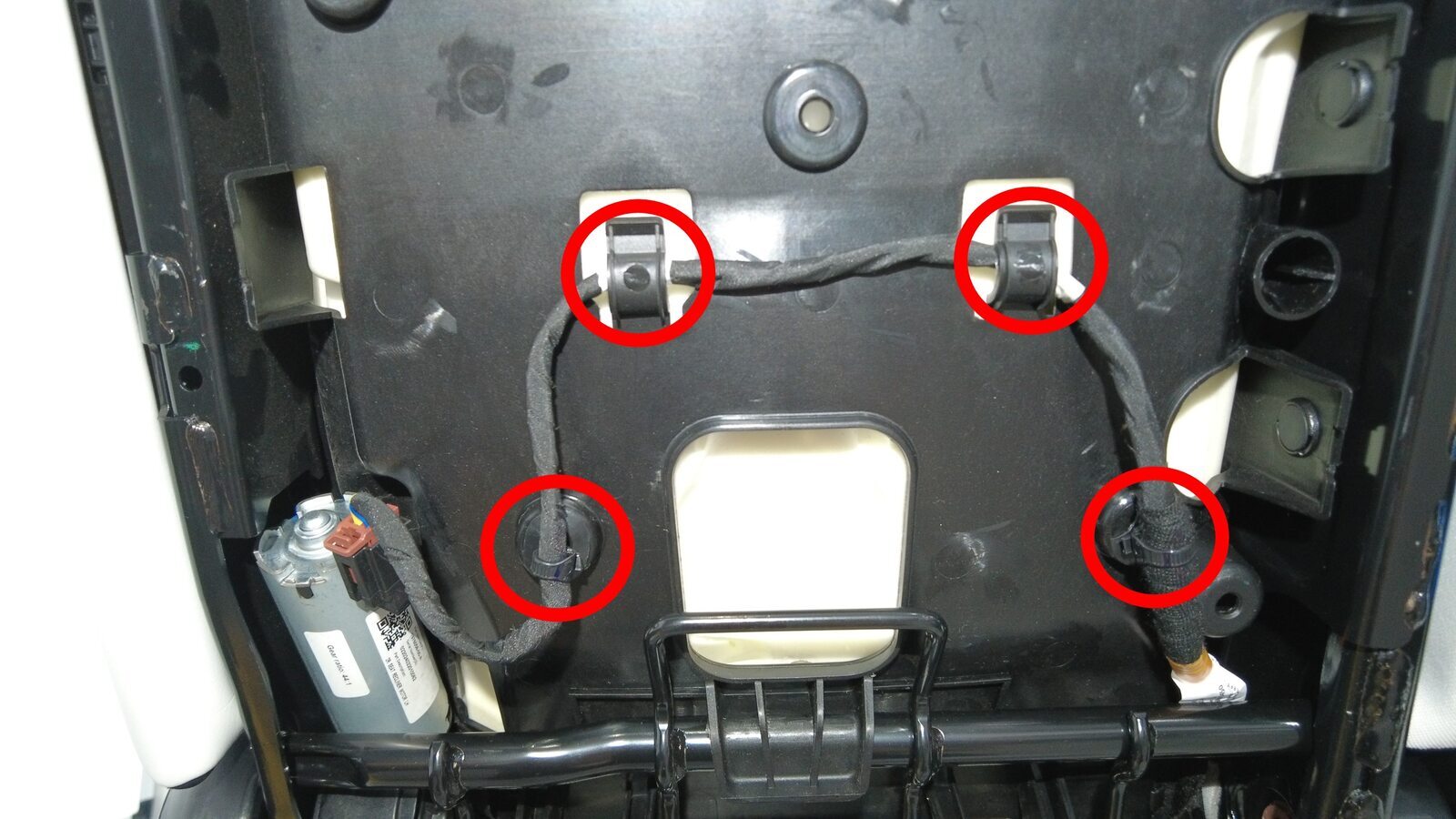

  18. Retire del armazón del respaldo del asiento el mazo de cables de la almohadilla de calefacción del respaldo del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 ganchos, 1 clip

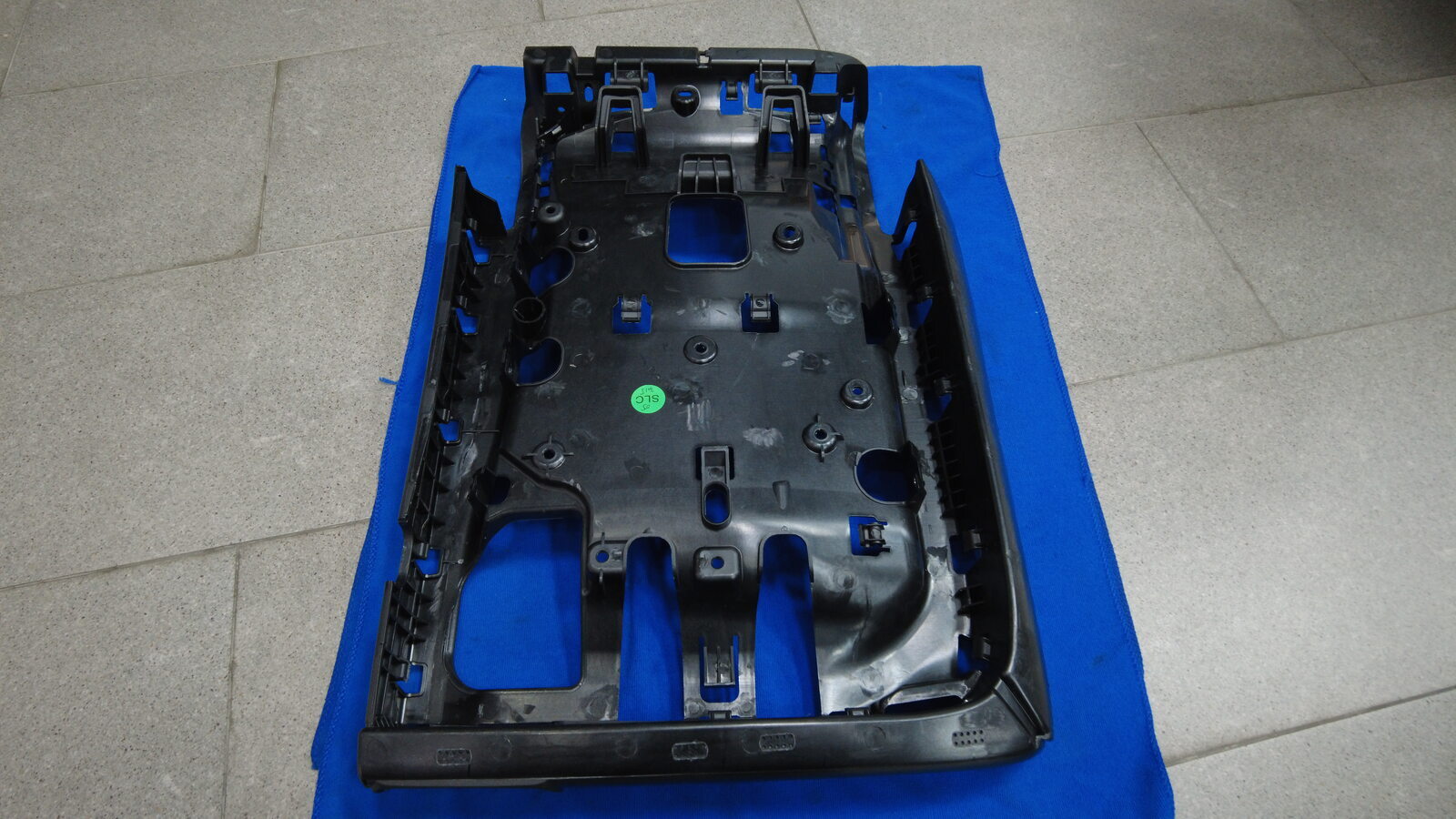

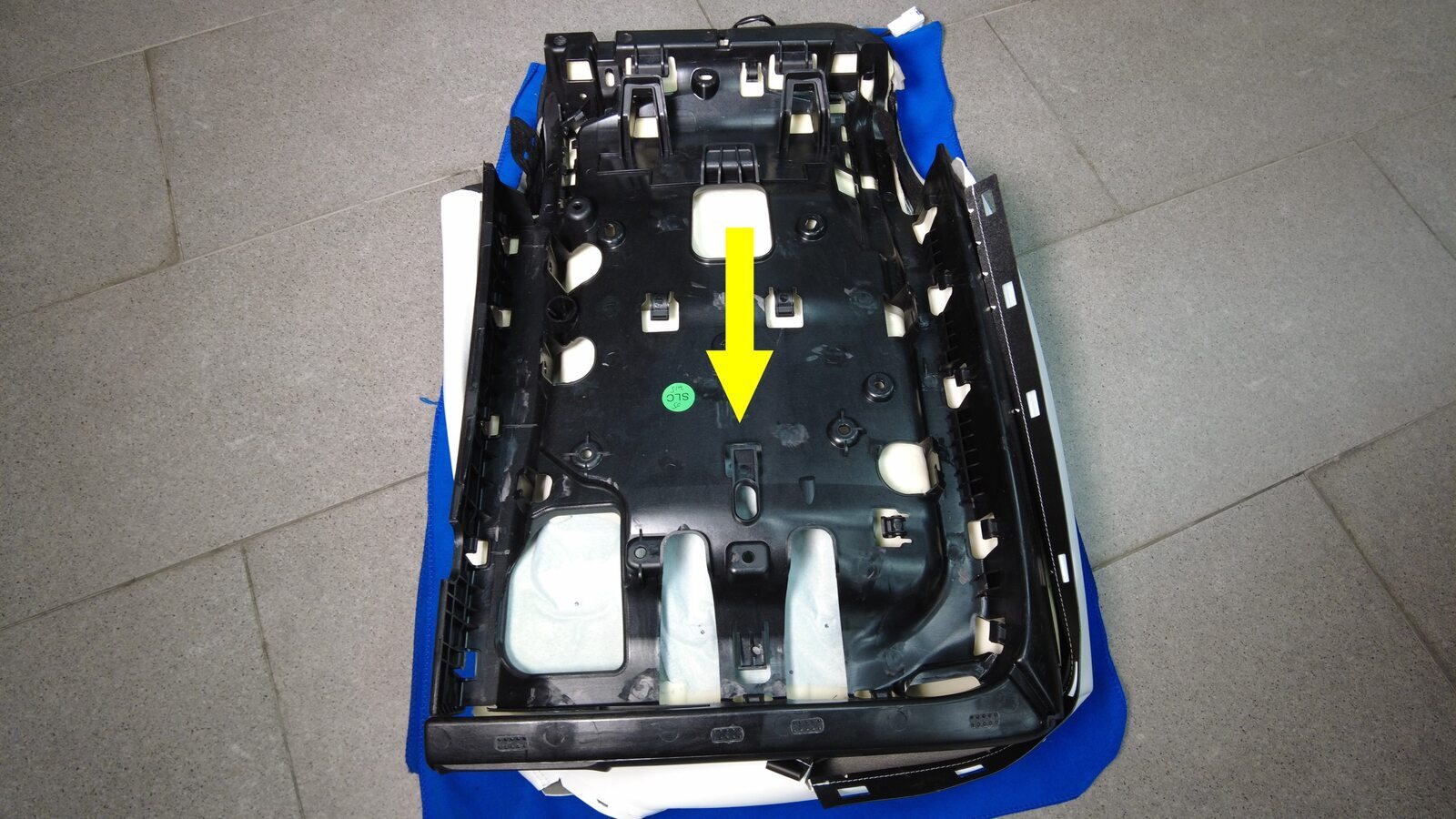

  19. Retire el armazón del respaldo del conjunto de la espuma del guarnecido.

Instalar

  1. Instale el armazón del respaldo en el conjunto de la espuma.
  2. Coloque el mazo de cables de la almohadilla de calefacción del respaldo del asiento 60 en el armazón del respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 ganchos, 1 clip
  3. Instale las solapas de la cubierta suave del guarnecido 60 en el armazón del respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 ganchos, 22 pestañas
  4. Instale el mazo de cables del asiento 60 en el bastidor del respaldo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 ganchos, 3 pestañas, 1 clip, 1 conector

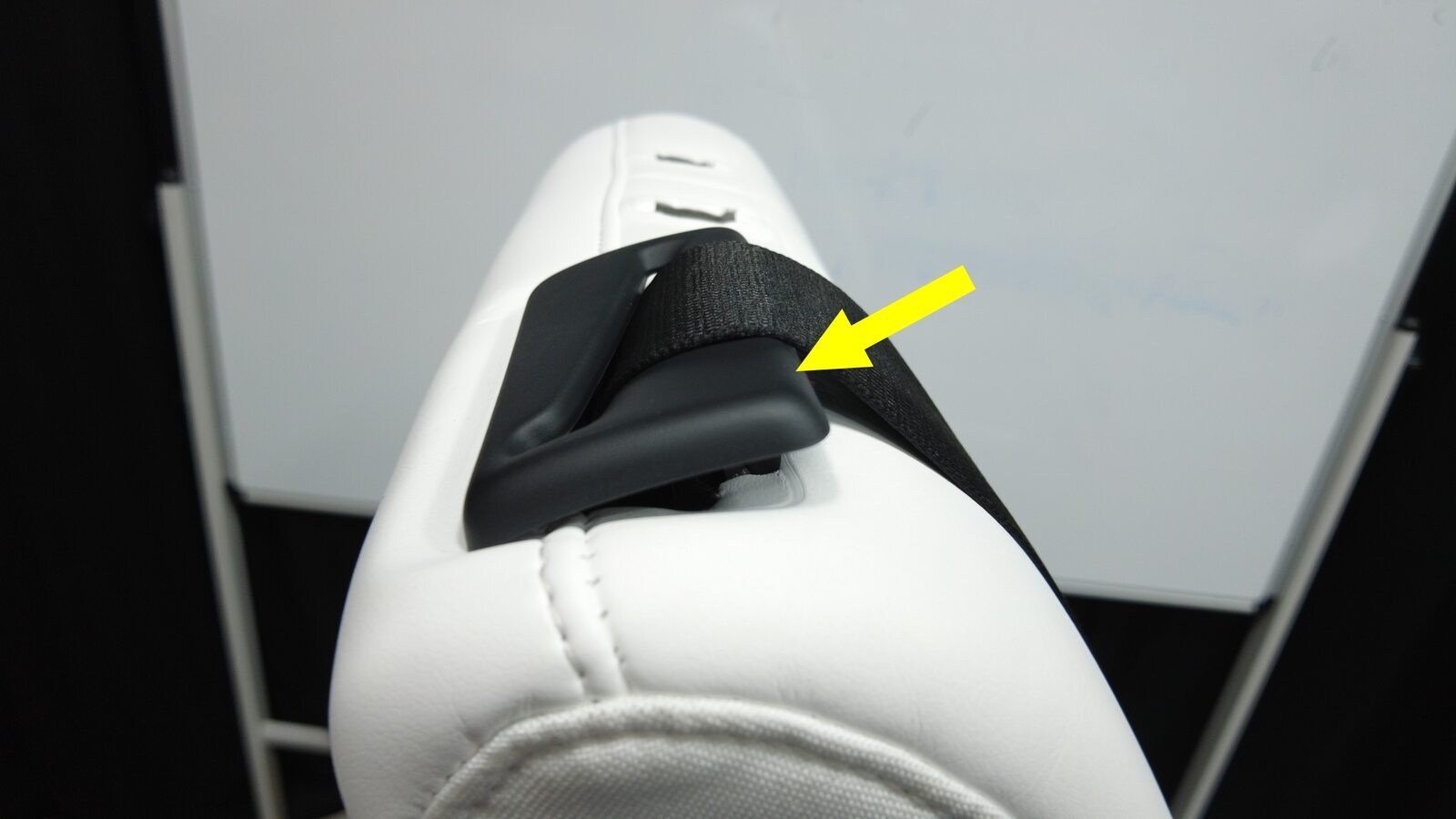

  5. Pase el cinturón de seguridad del retractor central a través del conjunto del respaldo del asiento.
  6. Coloque el soporte de tapicería en el riel del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 ganchos, 1 pestaña

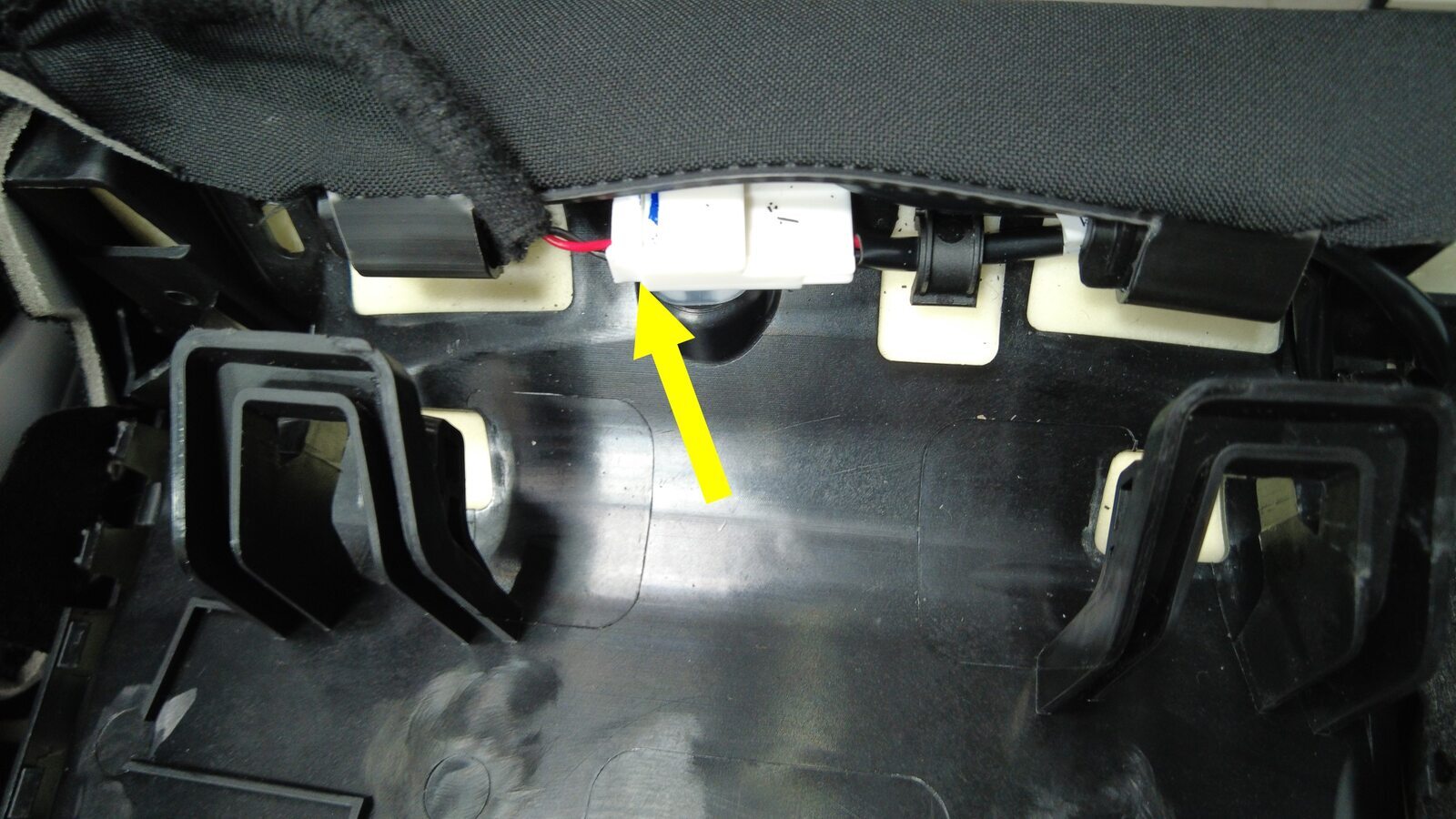

  7. Enchufe el conector del sensor de posición del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector
  8. Coloque el clip del sensor de posición del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 clip
  9. Coloque los clips de conexión del motor de ajuste del respaldo del asiento de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips, 2 ganchos para mazos de cables
  10. Enchufe la conexión del motor de ajuste del respaldo del asiento de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 conector
  11. Coloque los clips que fijan el soporte de la tapicería al riel del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 clips de presión
  12. Coloque el perno de anclaje inferior del retractor central de la 2.ª fila.
    Informational PurposesAn informational icon, calling your attention
    Nota
    1 perno remachable, T50, 40 Nm. Coloque un perno nuevo y asegúrese de que el cinturón de seguridad esté instalado correctamente y no esté retorcido.
  13. Instale el escudo 60 en el conjunto del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 clips. Instale el escudo 60 en el cinturón de seguridad. Introduzca el escudo 60 en las pestañas de posicionamiento. Fije los clips del escudo 60 en el conjunto del asiento 60.
  14. Instale el bloqueo de la guía exterior del reposacabezas izquierdo.
  15. Instale el bloqueo de la guía del reposacabezas izquierdo interno.

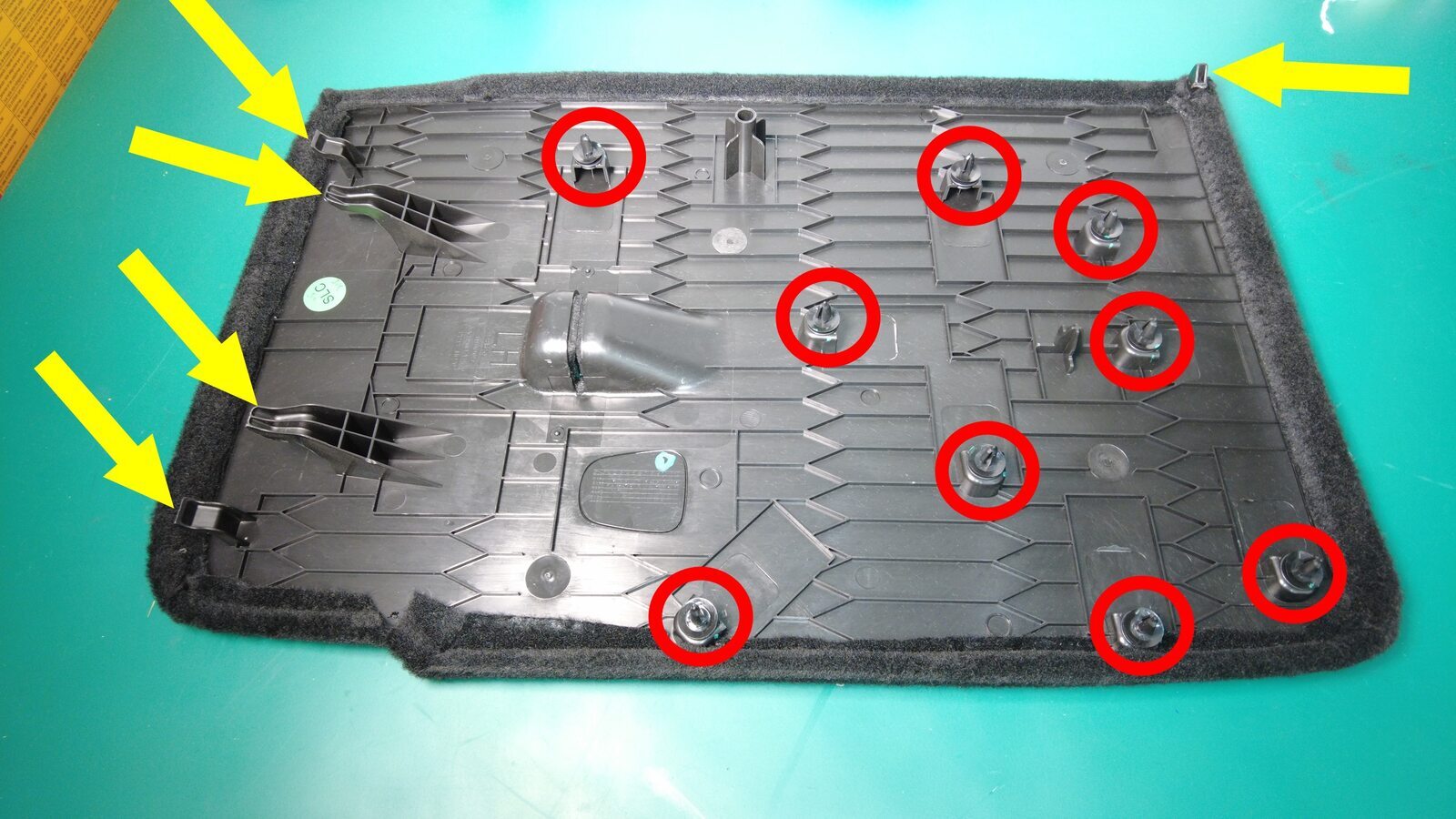

  16. Instale el panel del respaldo del asiento izquierdo en el conjunto del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    9 clips, 5 ganchos. Fije los ganchos en la guía del bastidor. Continúe hacia arriba, fijando todos los clips.

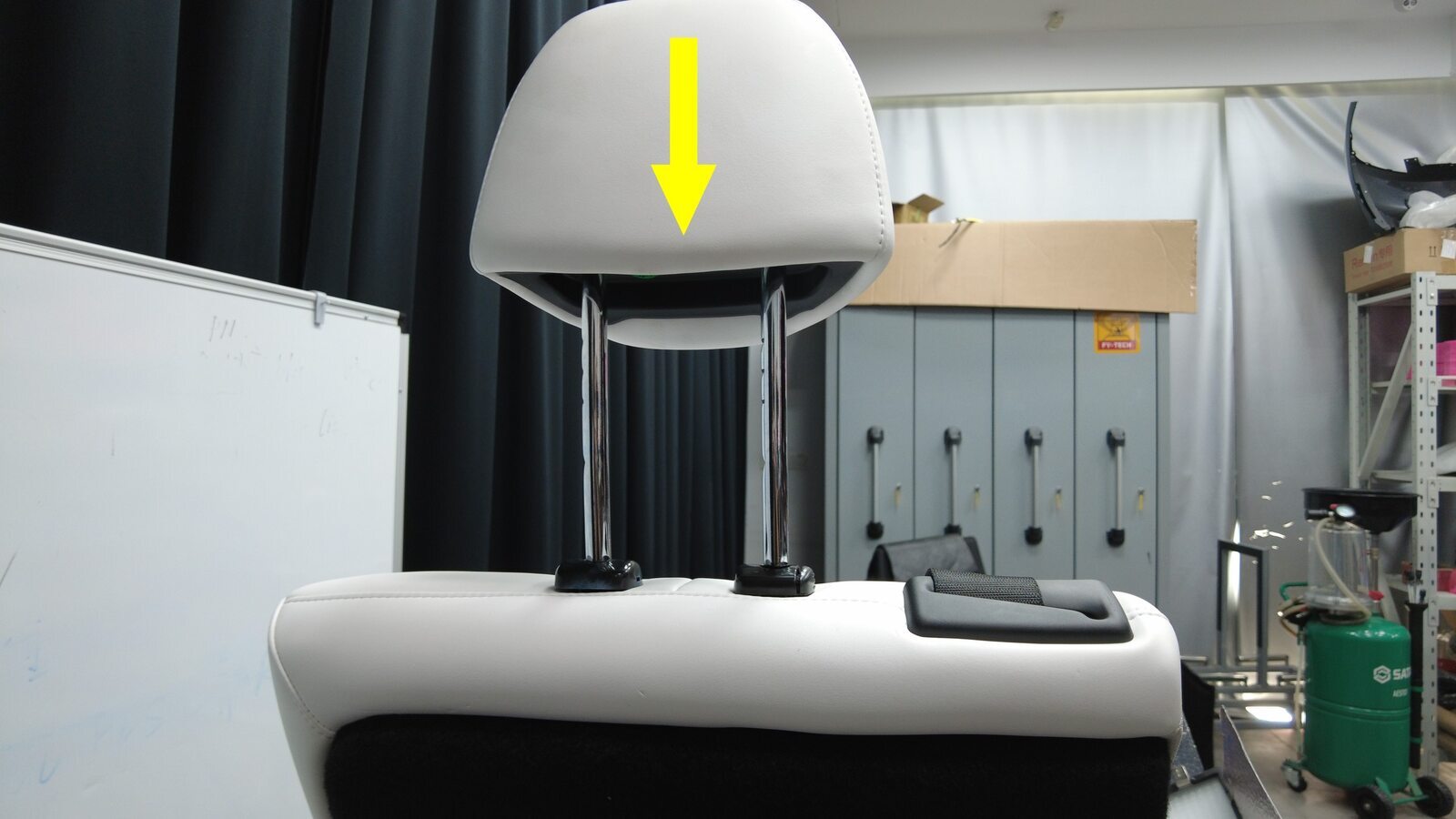

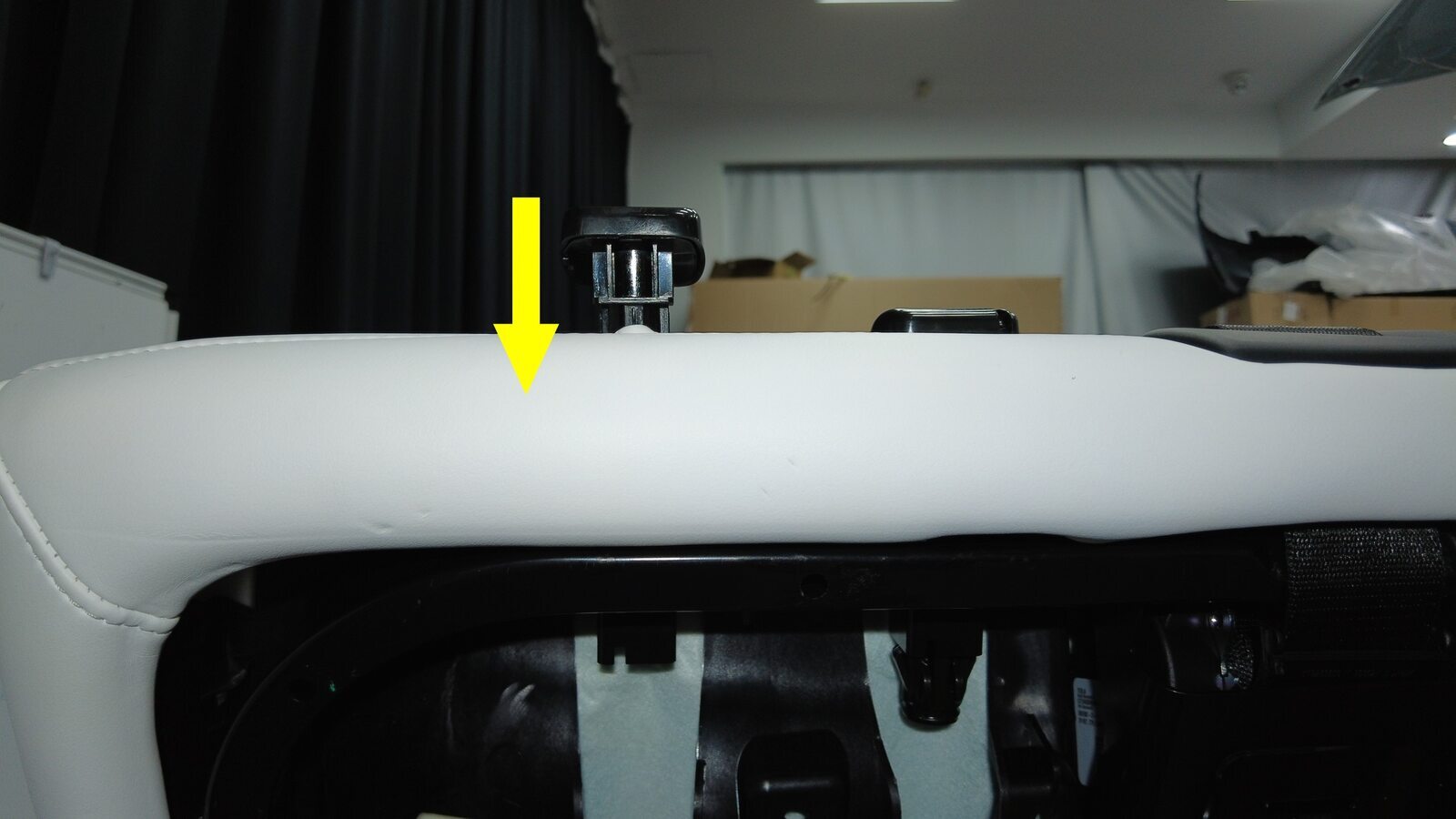

  17. Instale el reposacabezas en el conjunto del asiento 60.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione hacia abajo para fijar.
  18. Instale el conjunto del asiento izquierdo de la 2.ª fila. Consulte 2ND ROW SEAT 5 SEATER - 60 (Remove and Replace).
