Microphone - Telephony Audio - Headliner - LH (Remove and Replace)

Código de corrección 1520010072 FRT 0.42 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  1. 2026-01-22: Se ha añadido una nota para no aplicar un par excesivo a los tornillos durante la instalación.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Microphone - Telephony Audio - Headliner - LH (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillos (2 uds.) que fijan el micrófono de audio de telefonía del lado izquierdo
0.65 Nm (6 lbs-in)
  • Broca Torx T10
  • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
 Reutilizar

Retirar

  1. Desmonte el guarnecido superior del pilar A izquierdo. Consulte Trim - A-Pillar - Upper - LH (Remove and Replace).
  2. Retire el parasol izquierdo. Consulte Sun Visor - LH (Remove and Replace).
  3. Desmonte el guarnecido superior del pilar B izquierdo. Consulte Trim - B-Pillar - Upper - LH (Remove and Replace).

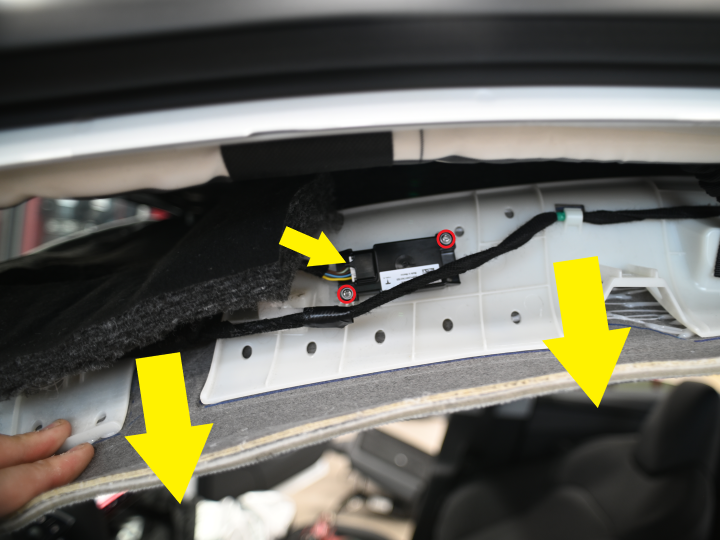

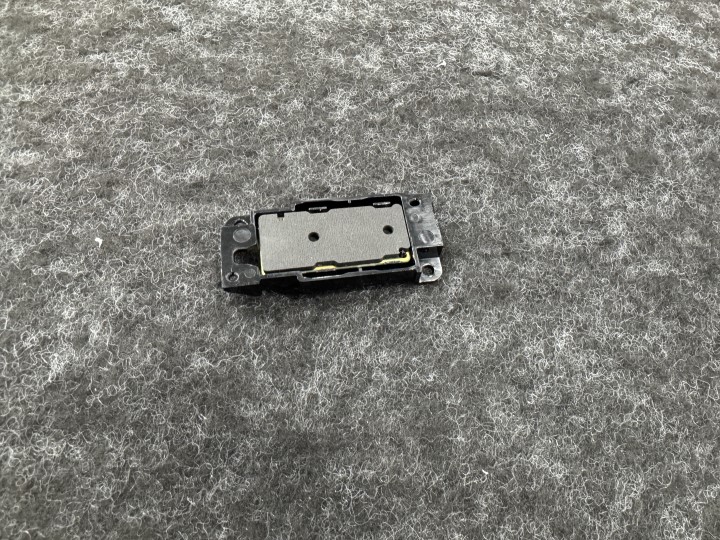

  4. Tire ligeramente del forro del techo hacia abajo y, a continuación, desconecte el conector y retire los tornillos (2 uds.) que fijan el micrófono de audio de telefonía del lado izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte la pestaña de bloqueo para desenchufar el conector.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm

Instalar

  1. Instale los tornillos (2 uds.) que fijan el micrófono de audio de telefonía del lado izquierdo y, a continuación, conecte el conector y vuelva a colocar el forro del techo.
    0.65 Nm (6 lbs-in)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Apretar el micrófono al forro del techo repetidas veces puede hacer que el saliente del tornillo del forro del techo se desgaste. Apriete con cuidado las rótulas según las especificaciones; NO apriete en exceso. Si no puede cumplir con las especificaciones de apriete, deberá sustituir el conjunto del forro del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Acople la pestaña de bloqueo tras enchufar el conector.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
    • Destornillador dinamométrico digital 0,10 Nm-2,0 Nm
  2. Instale el guarnecido del pilar B superior izquierdo. Consulte Trim - B-Pillar - Upper - LH (Remove and Replace).
  3. Instale el parasol izquierdo. Consulte Sun Visor - LH (Remove and Replace).
  4. Instale el guarnecido superior del pilar A izquierdo. Consulte Trim - A-Pillar - Upper - LH (Remove and Replace).
