Pantalla táctil - Pantalla trasera (Desinstalación e instalación)

Código de corrección Por determinar 0.4 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Este procedimiento están en fase PRELIMINAR. Aunque se ha validado, es posible que falten advertencias y precauciones. Siga los requisitos de seguridad y tenga mucho cuidado cuando trabaje en sistemas y componentes de alta tensión o cerca de ellos. Envíe sus correcciones y comentarios a ServiceDevelopment@teslamotors.com.

Retirar

  1. Retire el panel del extremo trasero de la consola central. Consulte CONSOLE - END PANEL (Remove and Replace).

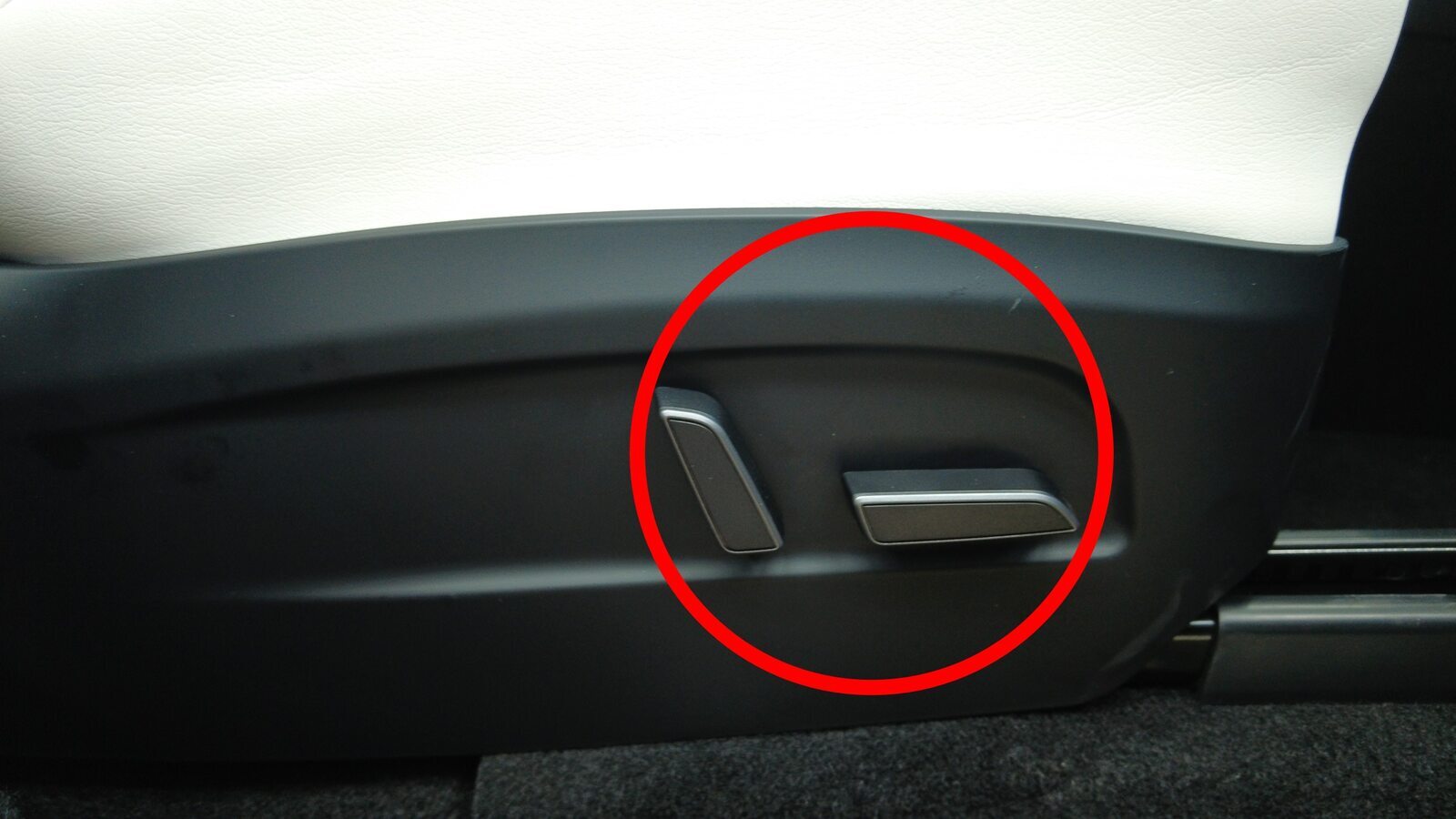

  2. Desplace el asiento delantero derecho hacia atrás y ajuste el respaldo a una posición más baja
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de tener espacio suficiente para retirar el panel lateral trasero de la consola

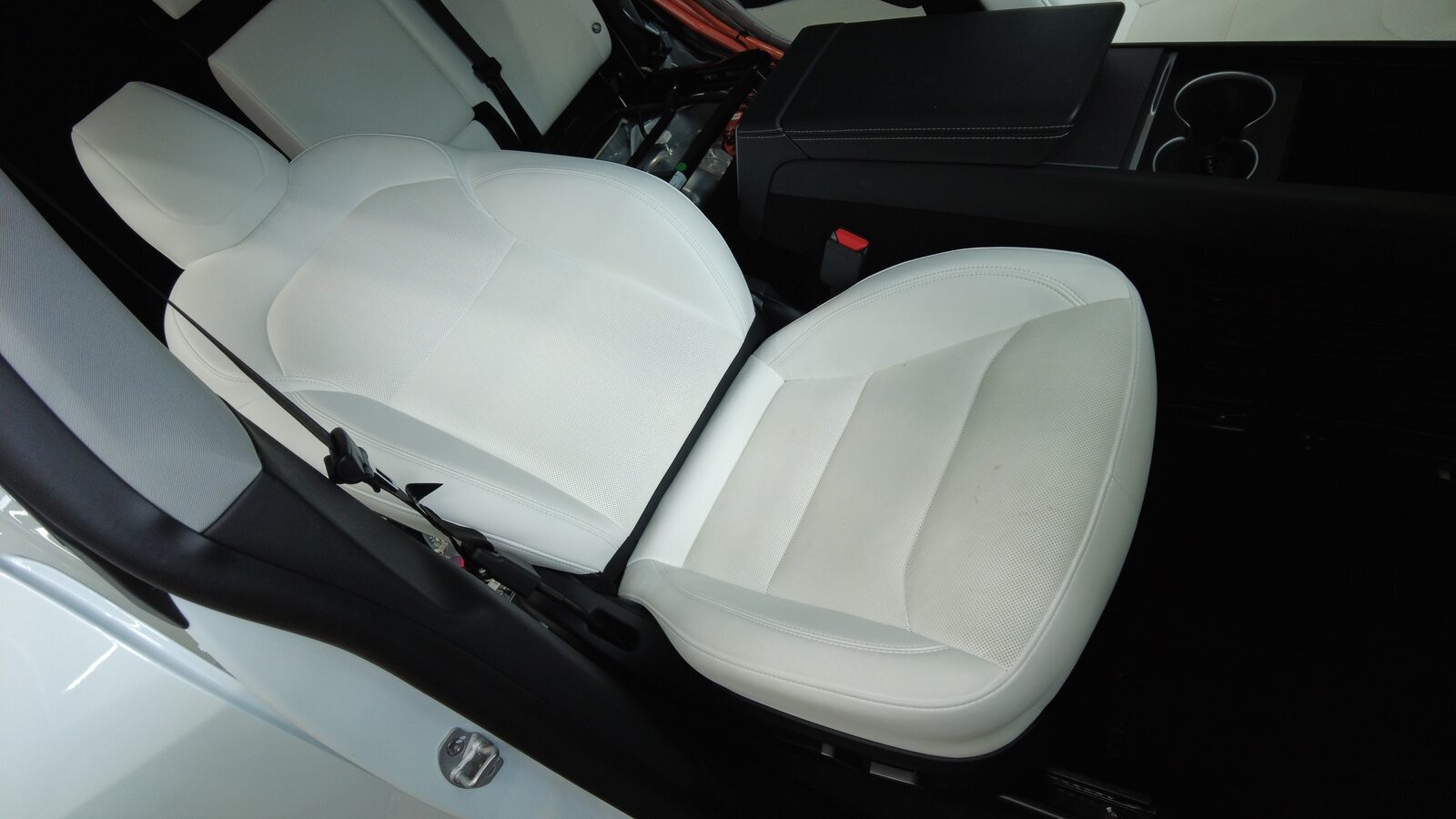

  3. Desplace el asiento delantero izquierdo hacia atrás y ajuste el respaldo a una posición más baja
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de tener espacio suficiente para retirar el panel lateral trasero de la consola
  4. Desconecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).

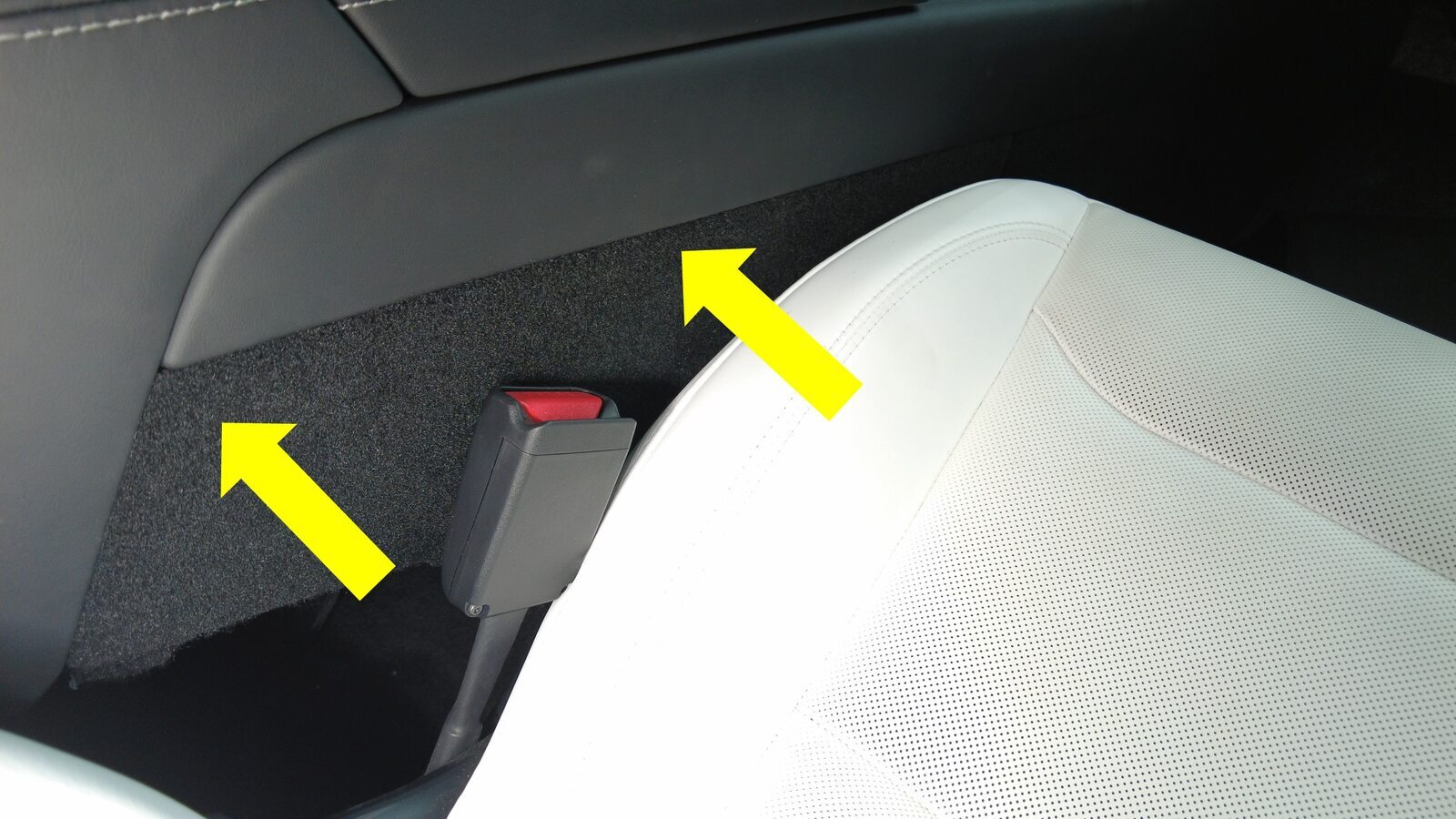

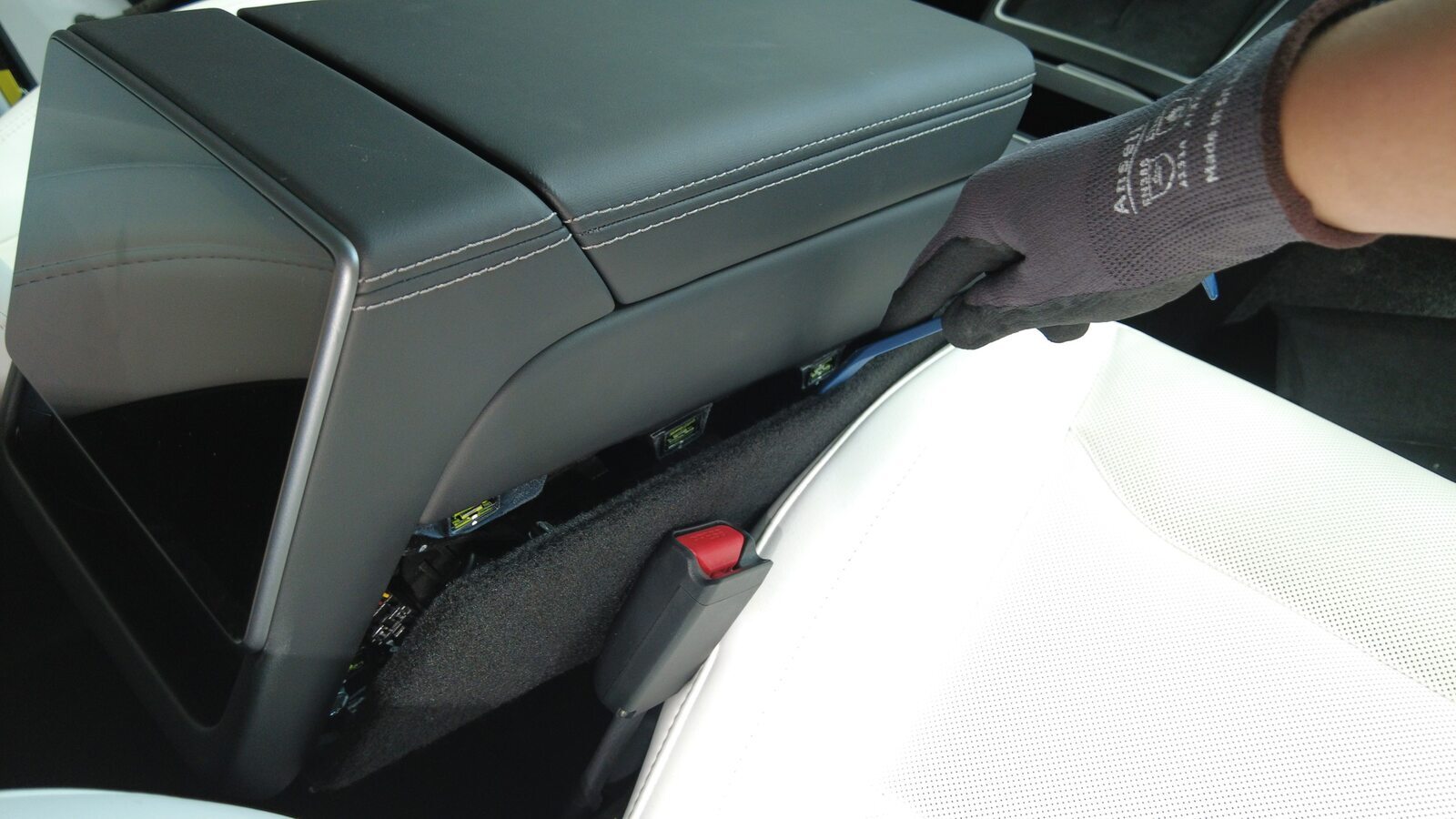

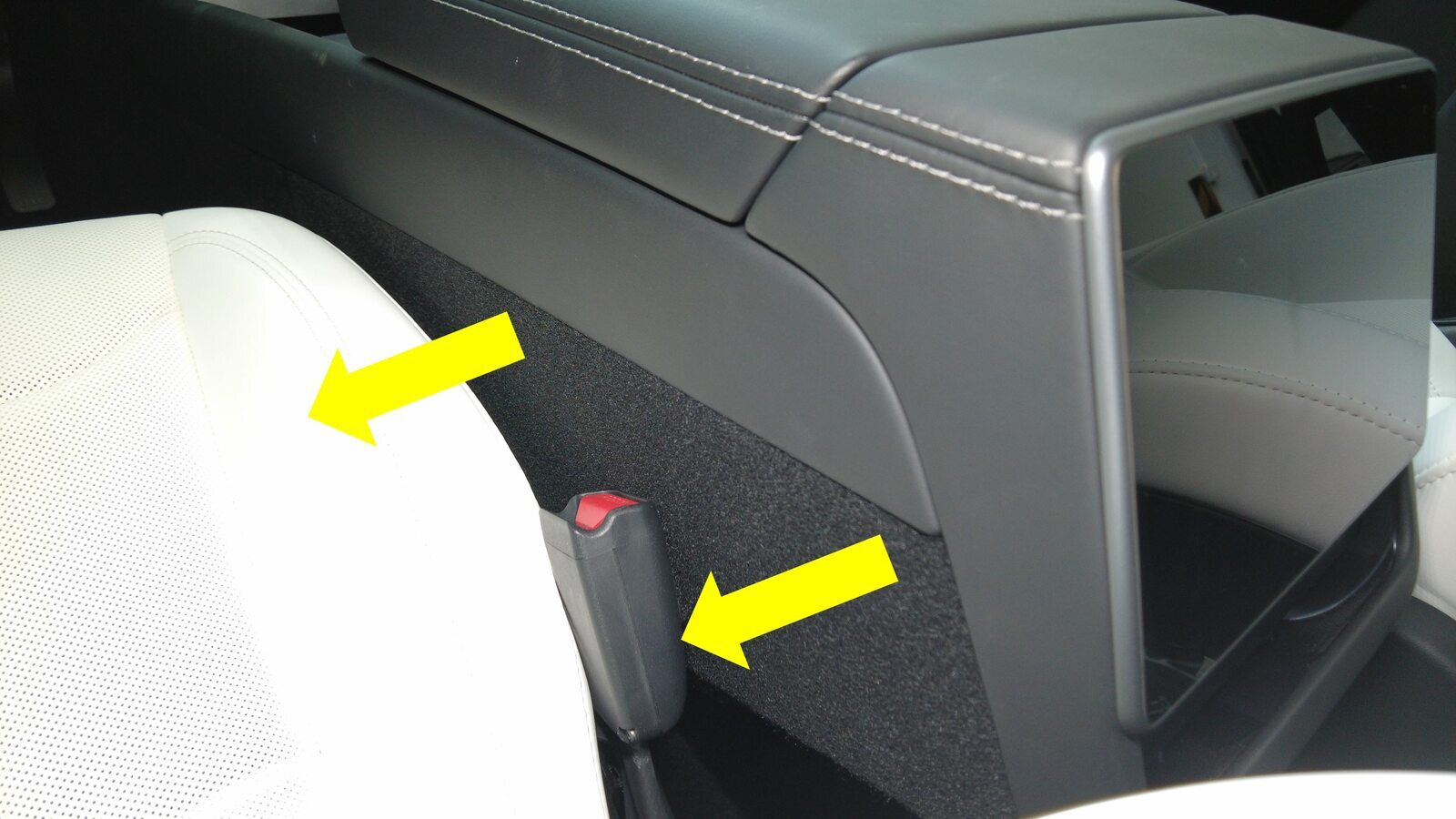

  5. Retire el panel lateral trasero izquierdo de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota

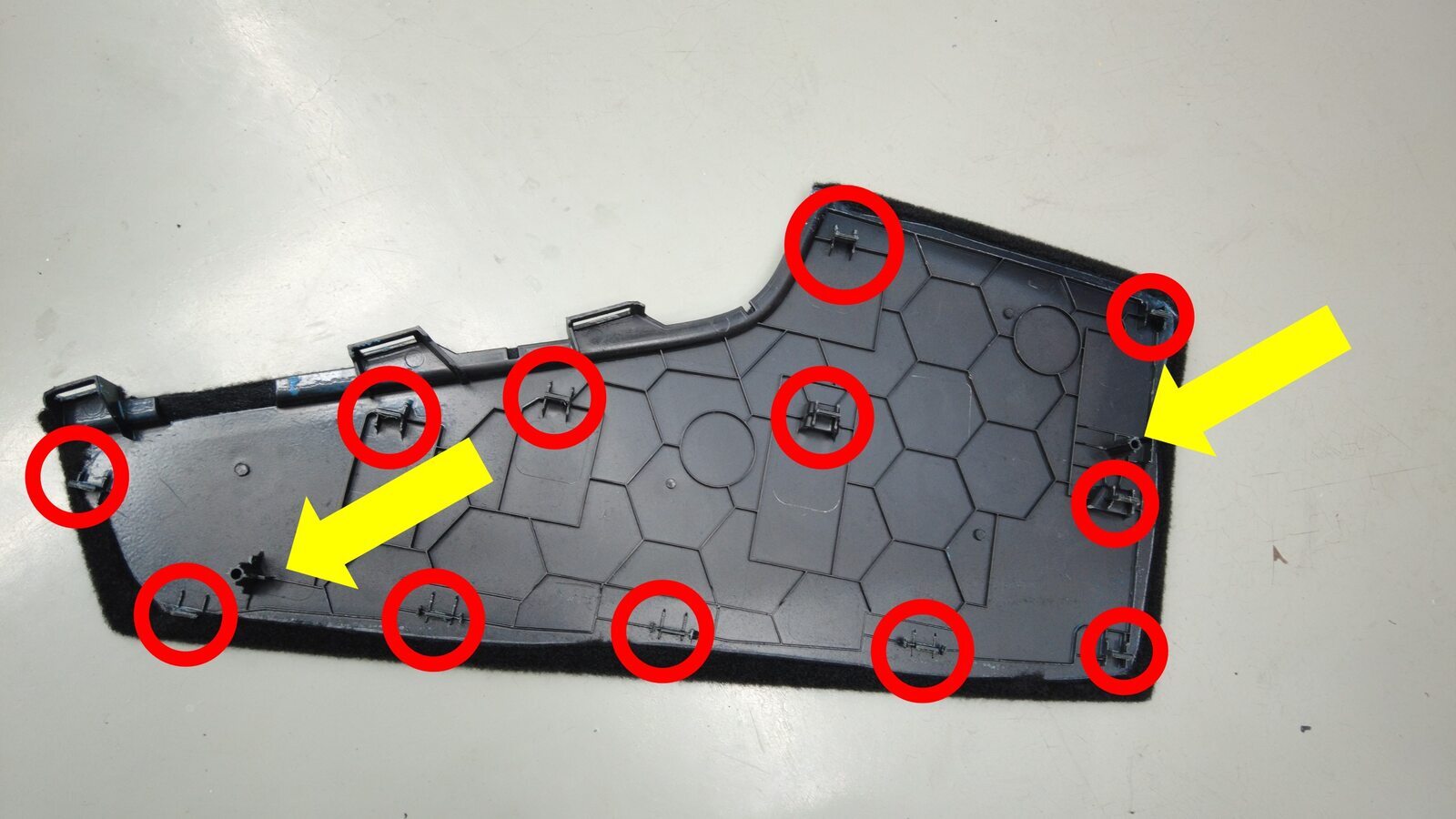

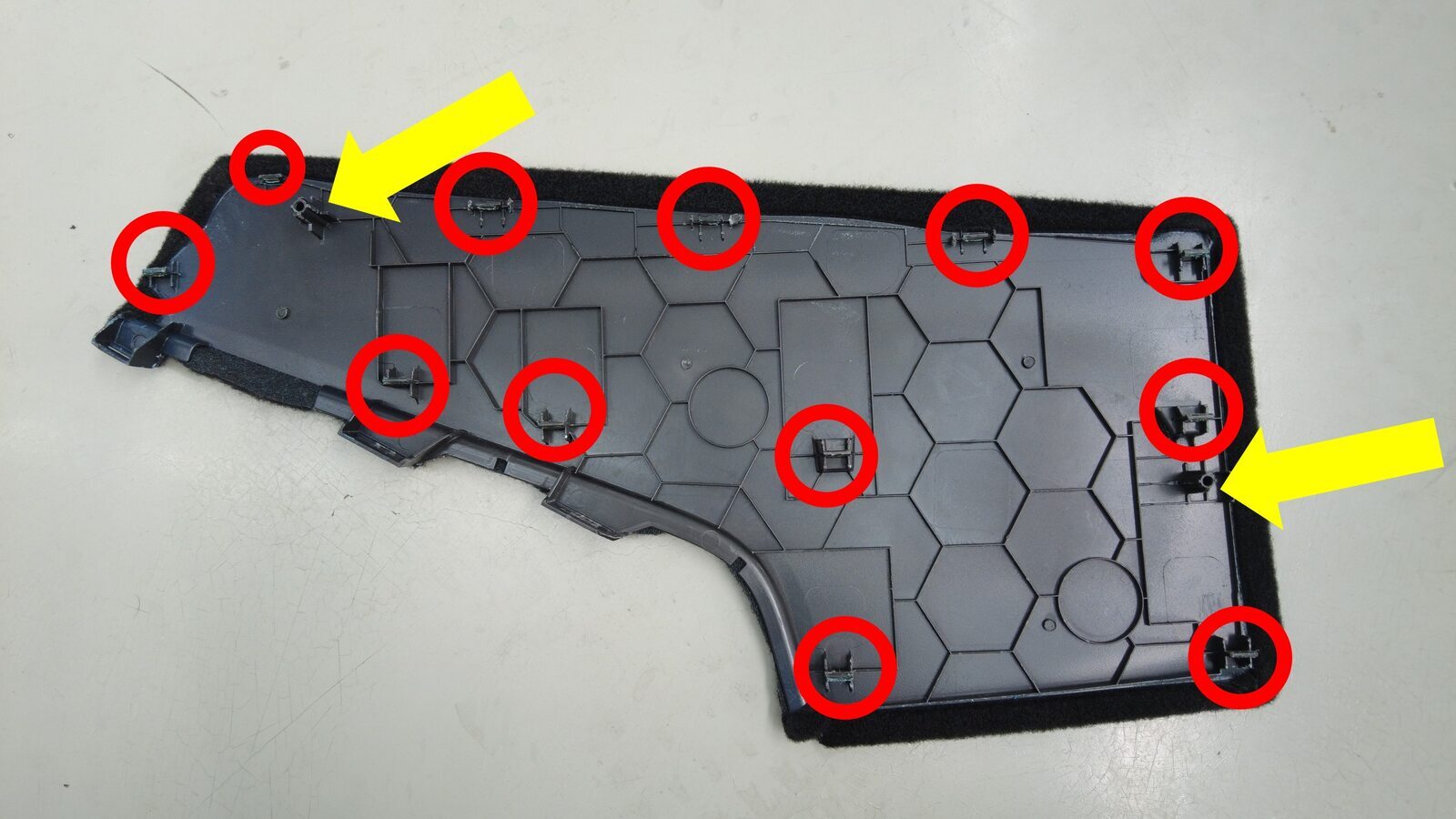

    12 clips, 2 pestañas de posicionamiento. Utilice una herramienta para guarnecidos empezando por los bordes superior y lateral para soltar los clips y, a continuación, siga bajando para soltar los clips restantes. Sáquelos con cuidado. Procure no dañar la consola central al mover el panel lateral
  6. Retire el panel lateral trasero derecho de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    12 clips, 2 pestañas de posicionamiento. Utilice una herramienta para guarnecidos empezando por los bordes superior y lateral para soltar los clips y, a continuación, siga bajando para soltar los clips restantes. Sáquelos con cuidado. Procure no dañar la consola central al mover el panel lateral

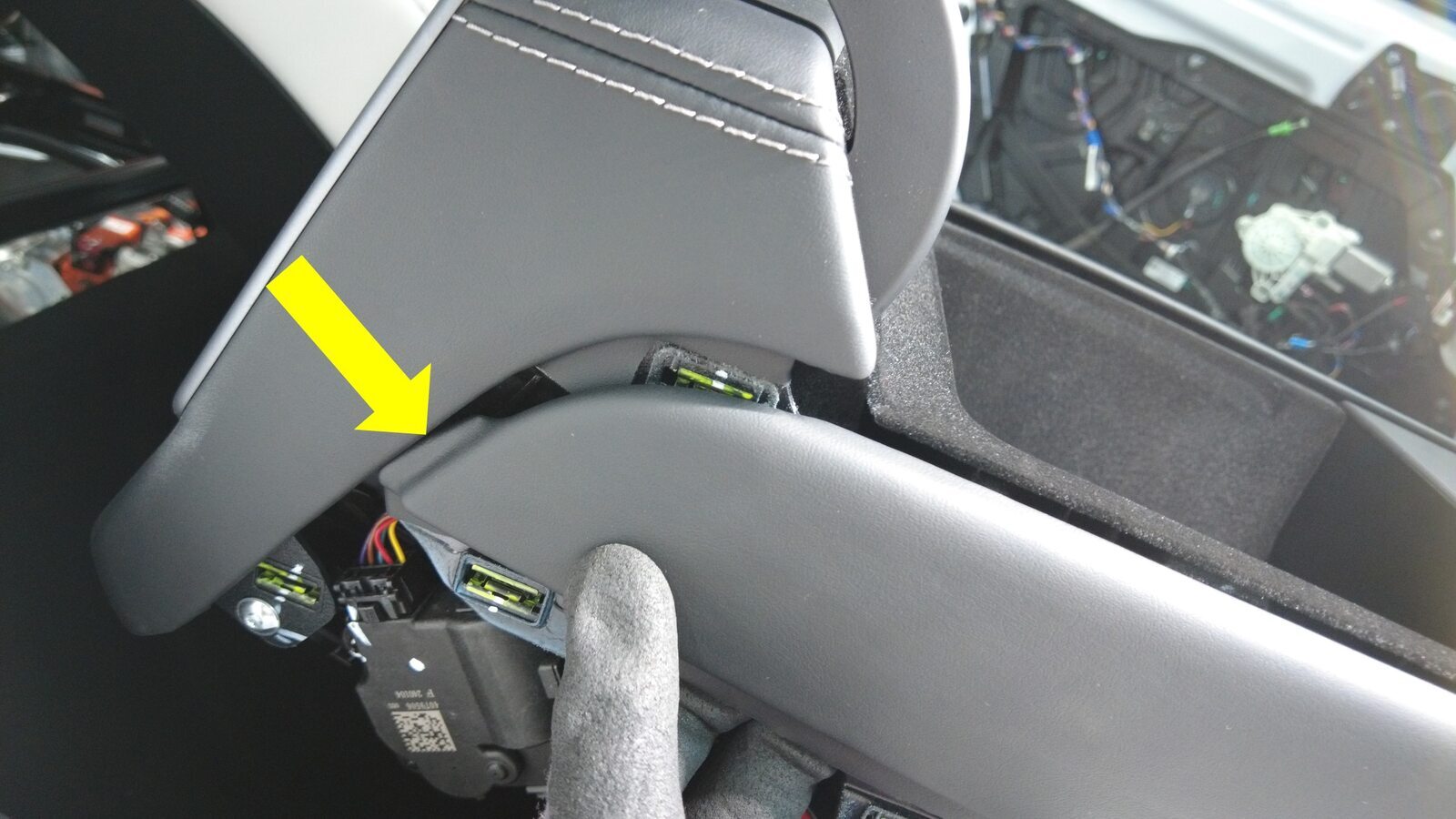

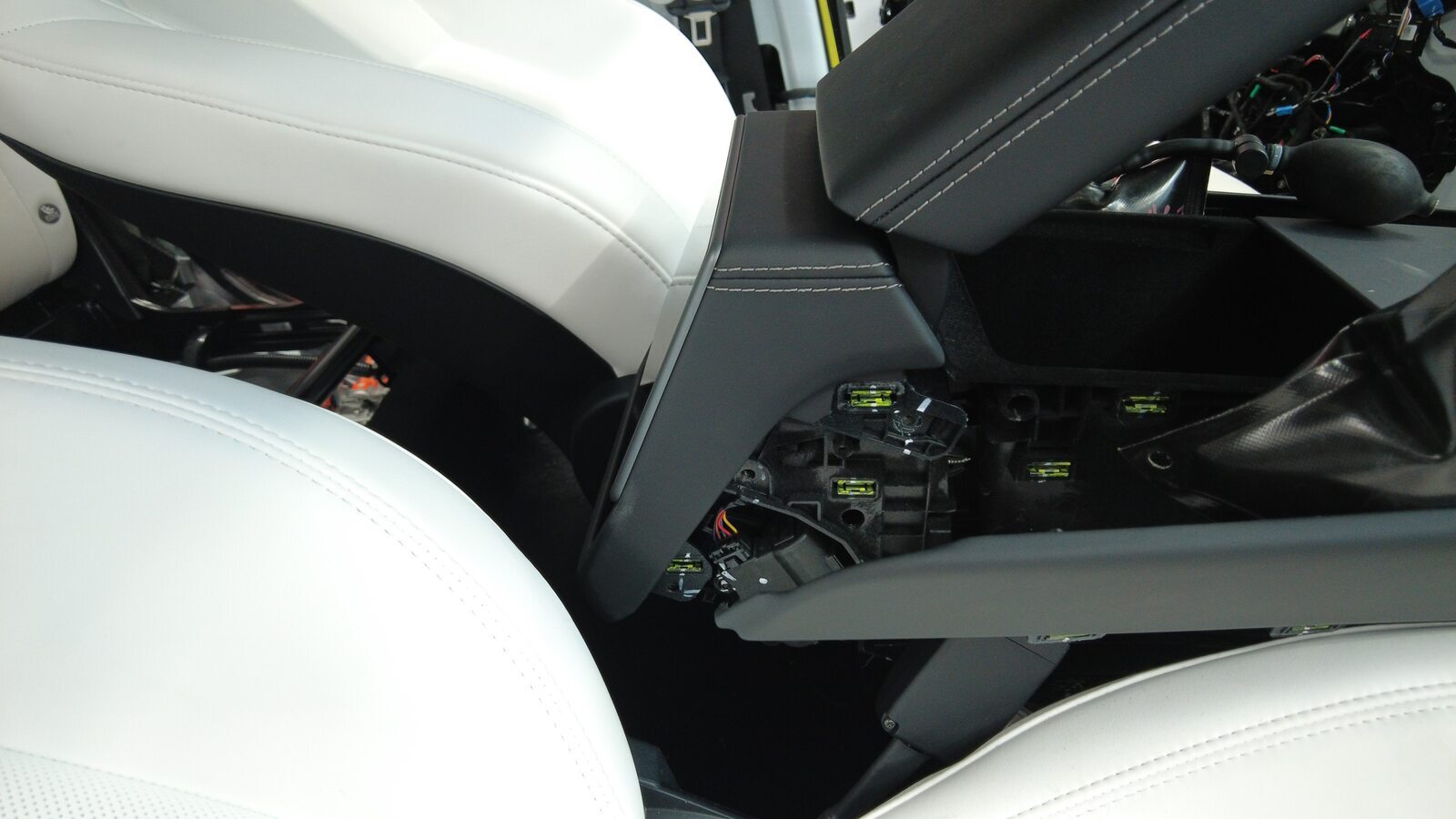

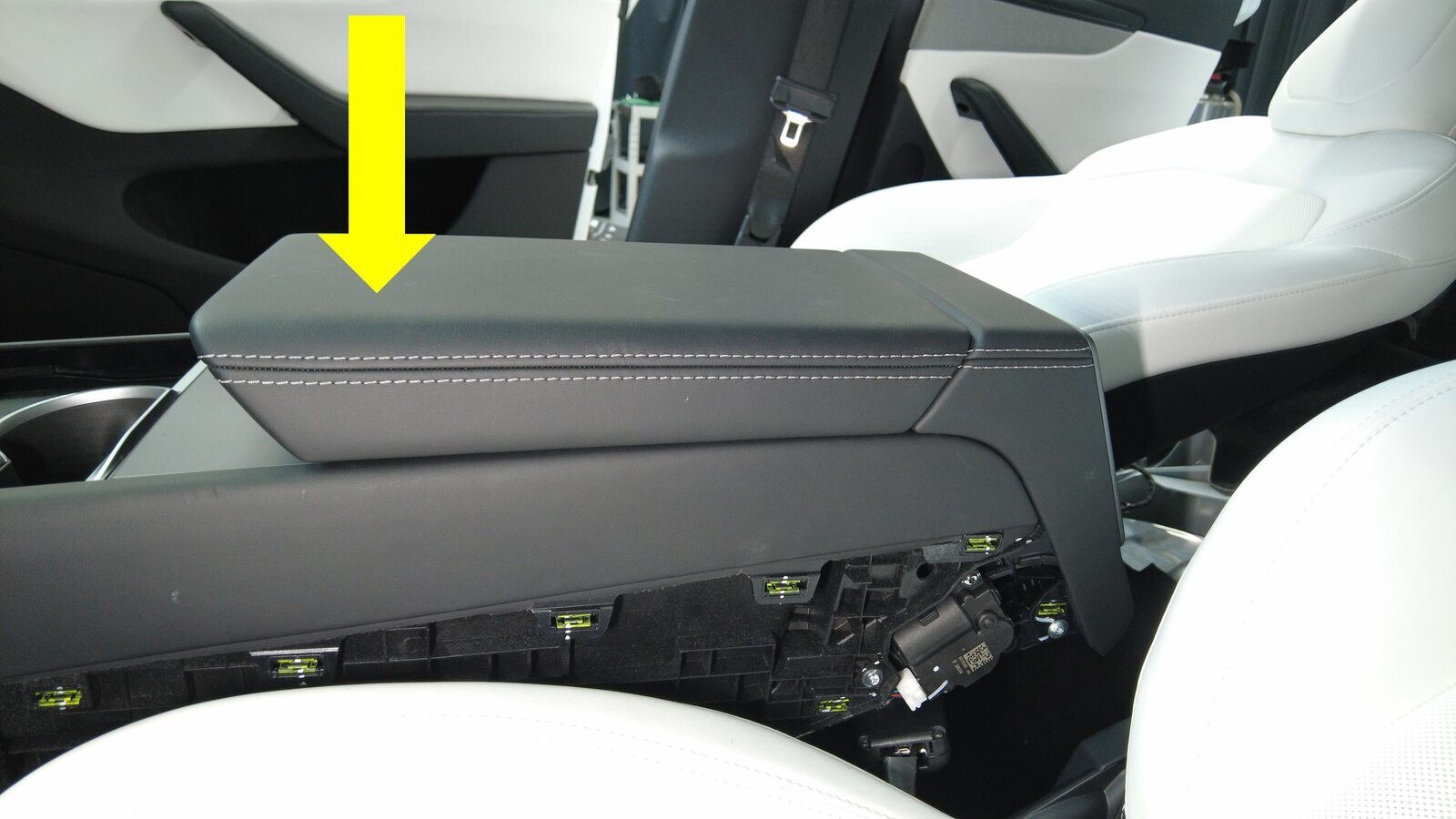

  7. Levante el reposabrazos

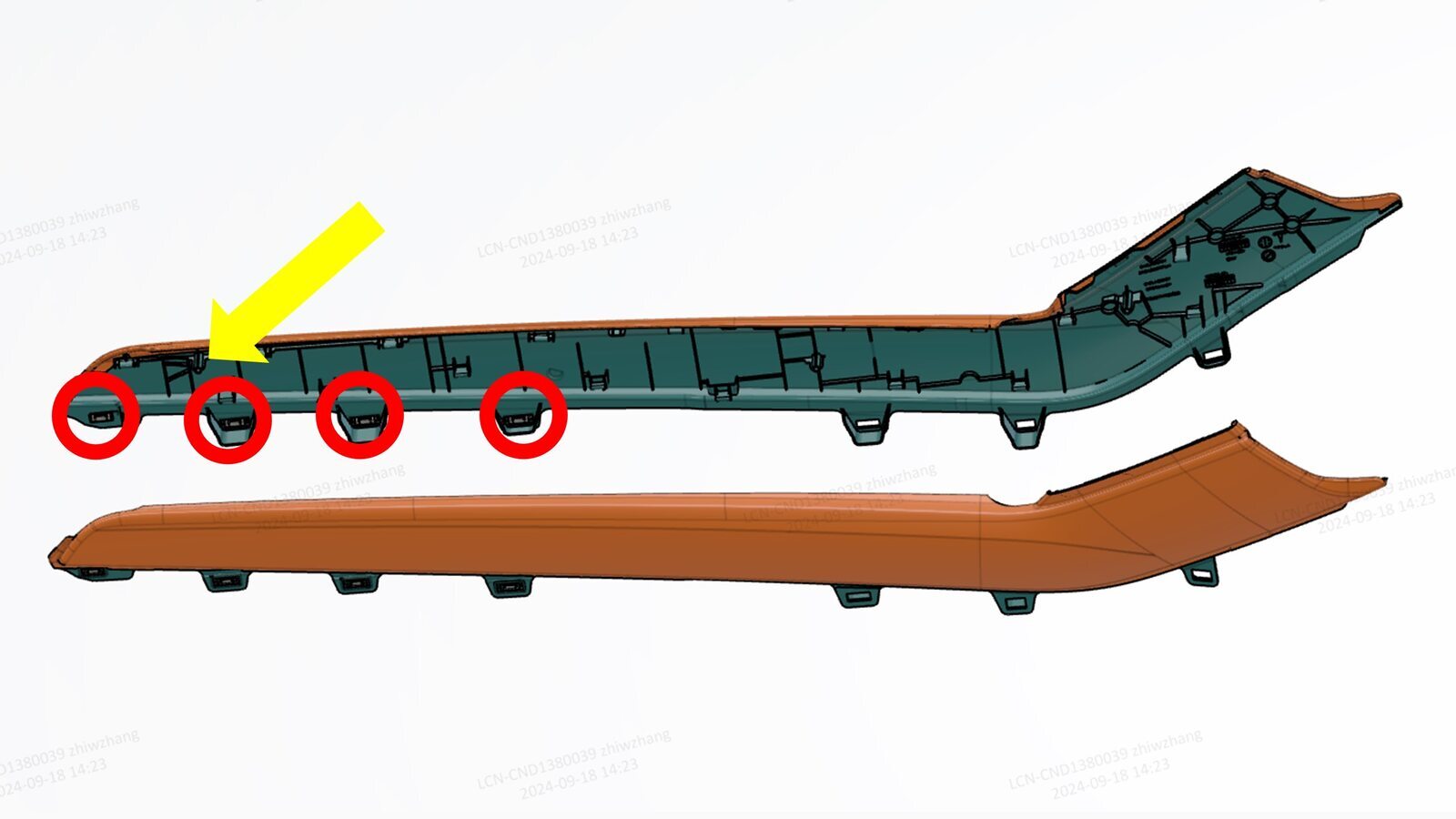

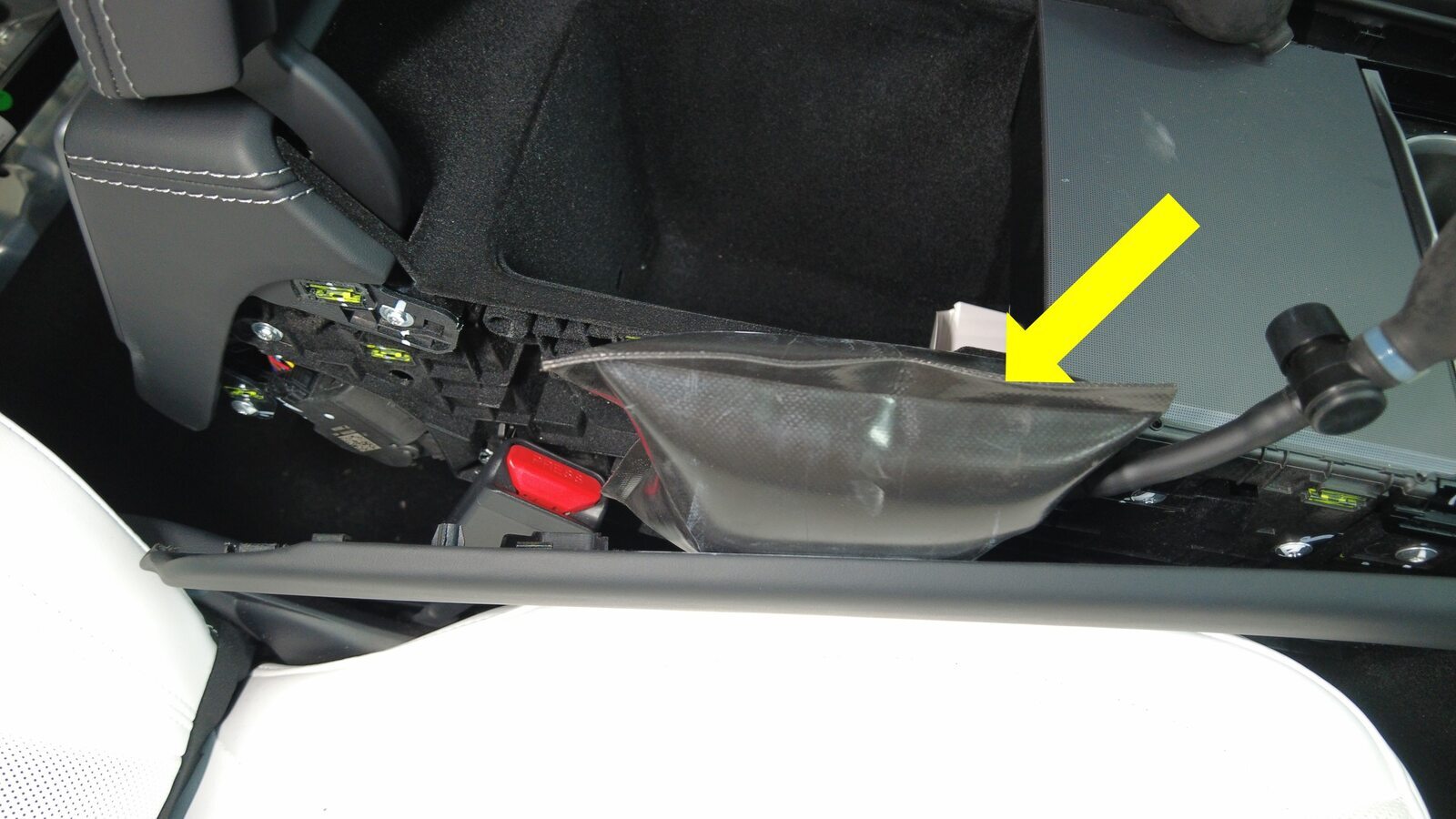

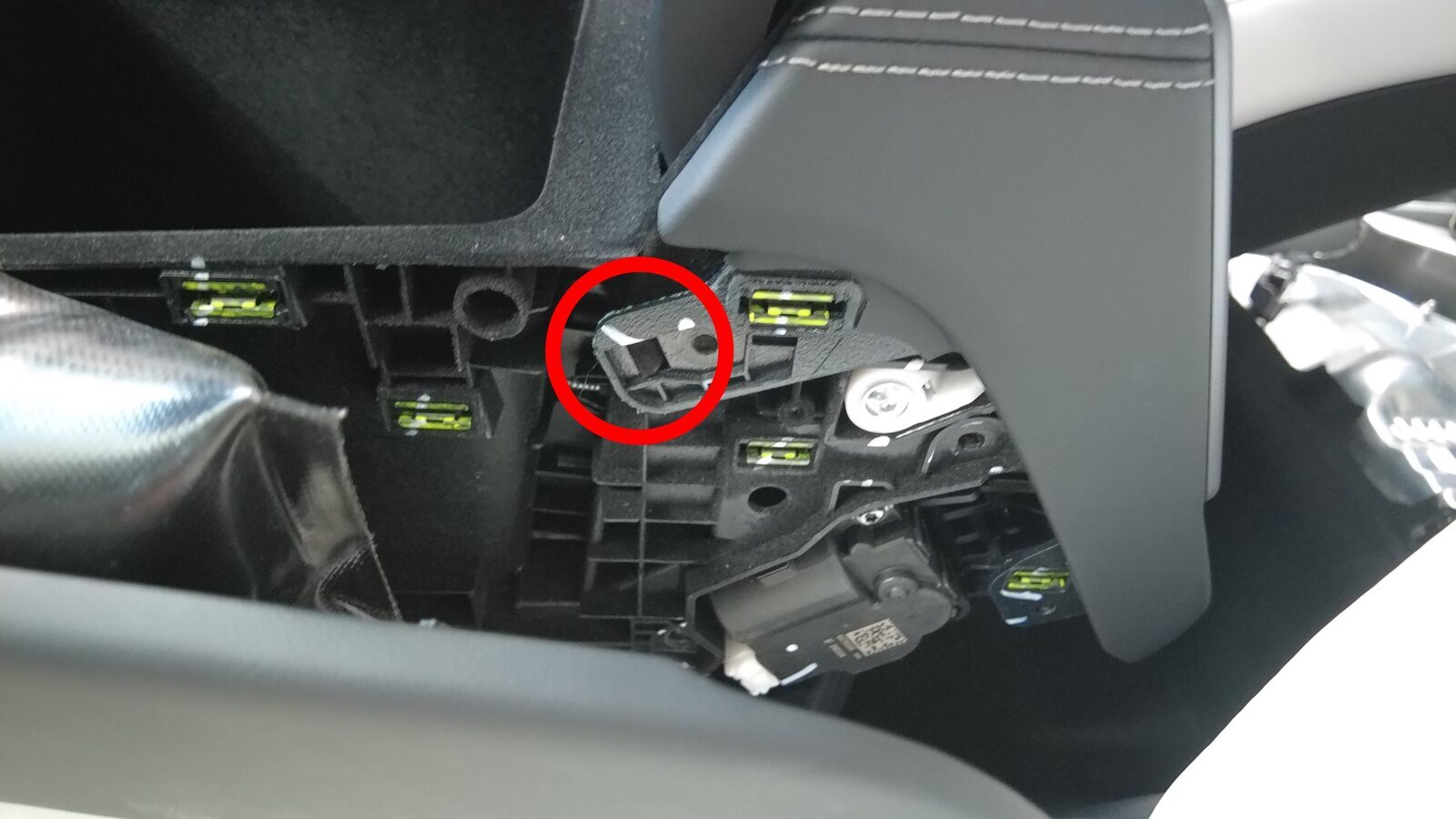

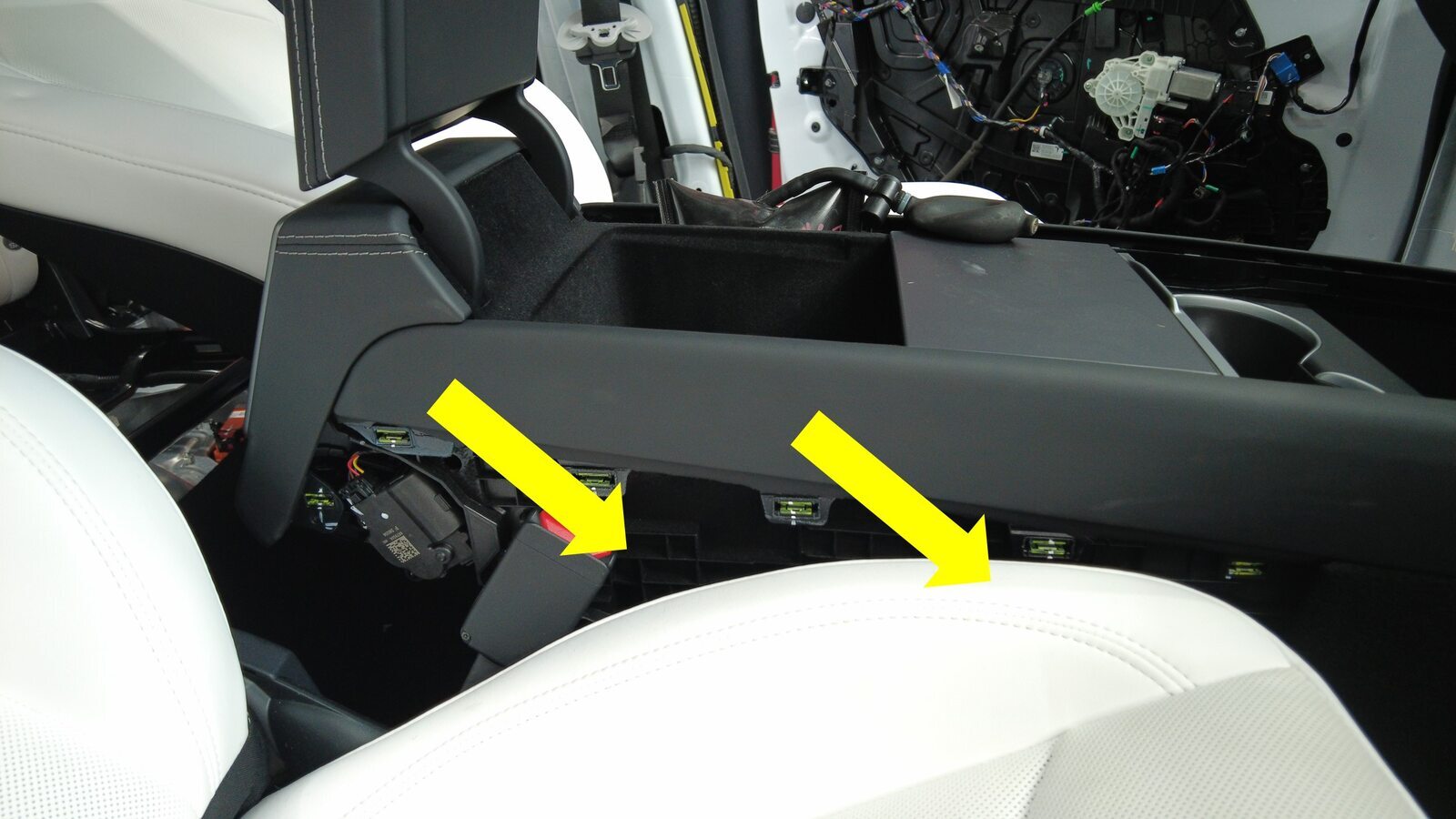

  8. Suelte parcialmente el panel izquierdo en forma de palo de hockey
    Informational PurposesAn informational icon, calling your attention
    Nota

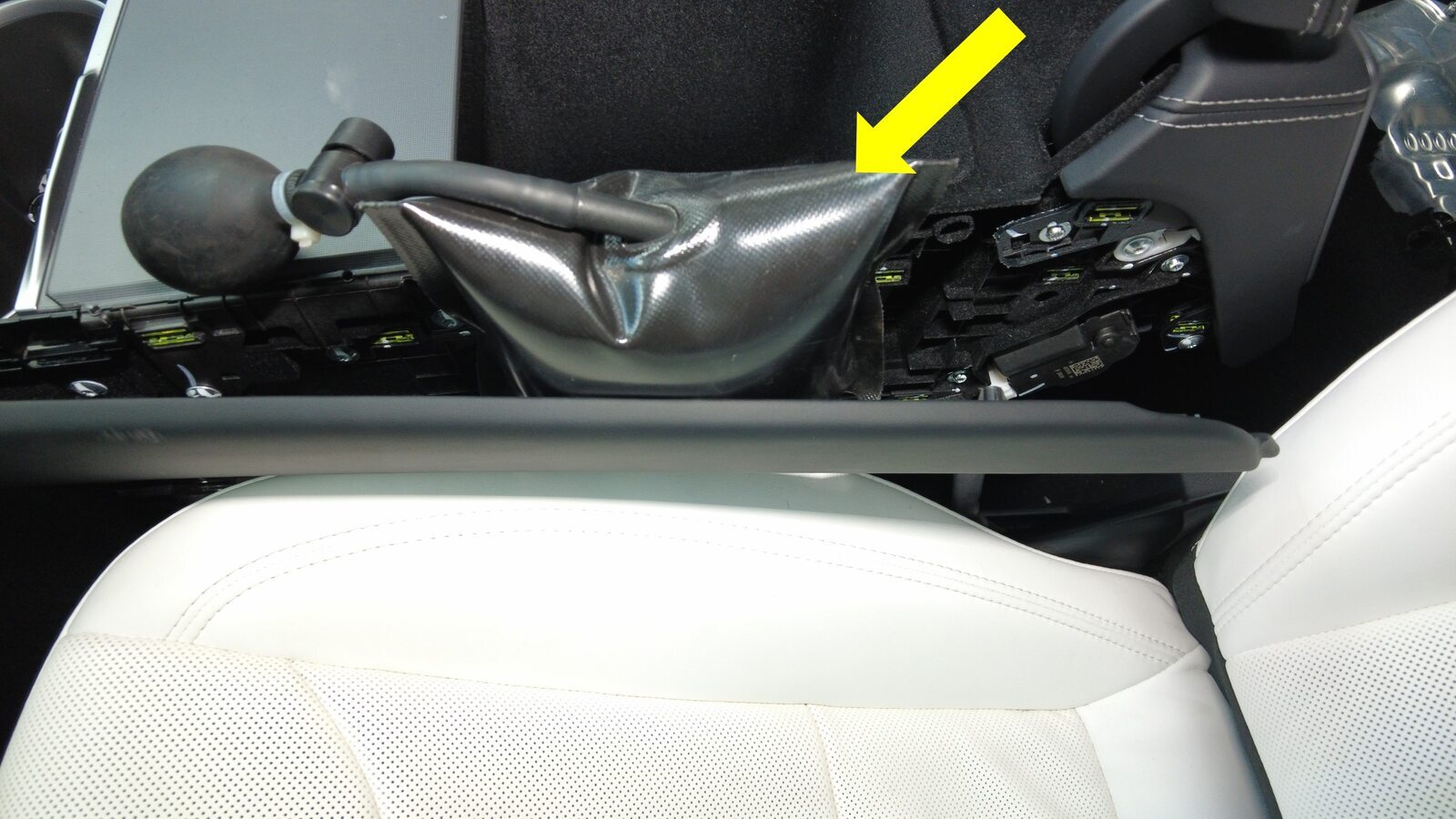

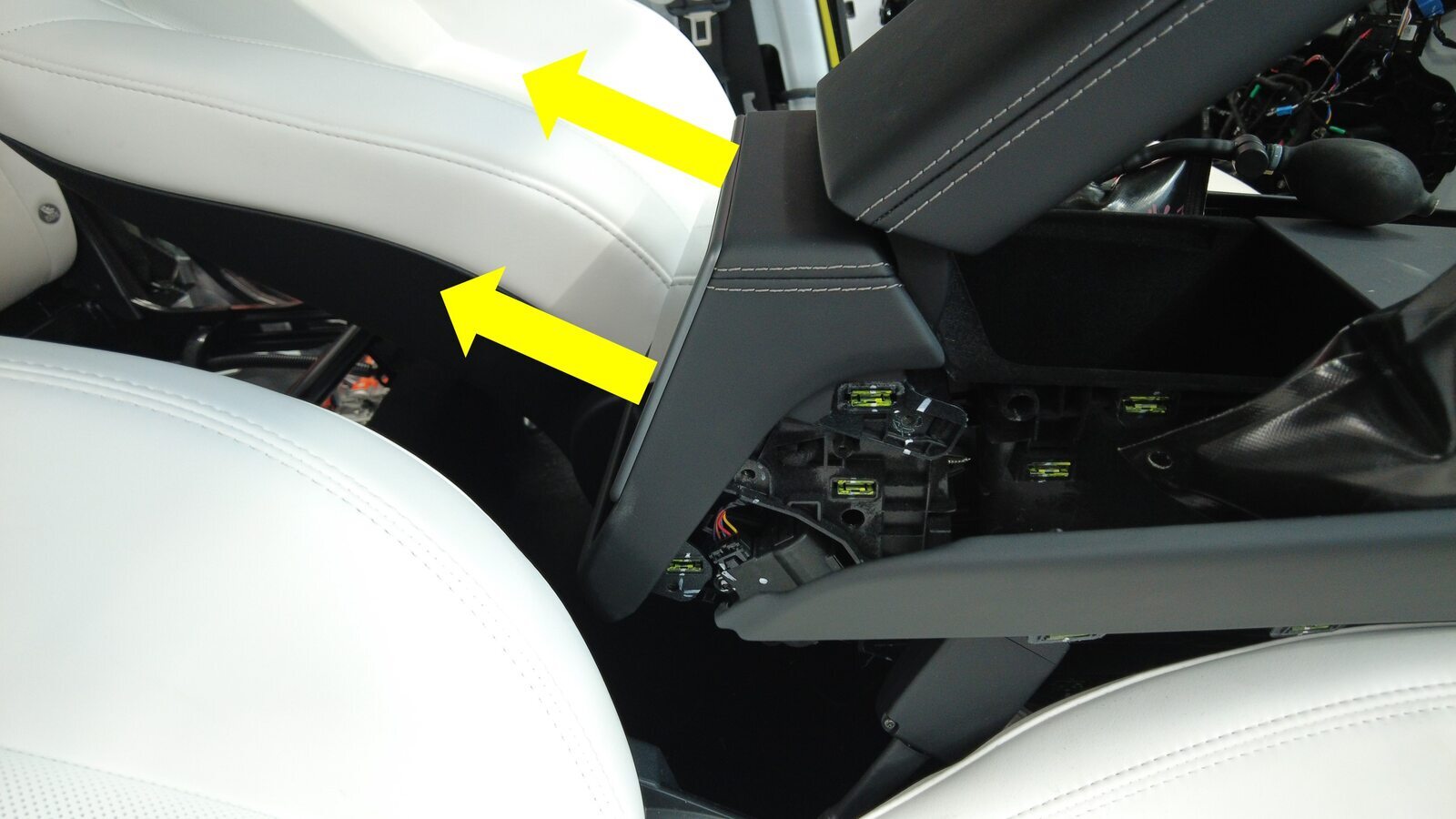

    4 clips, 1 pestaña de posicionamiento, 1 pestaña guía. Suelte parcialmente la parte trasera del panel en forma de palo de hockey. Coloque una herramienta para airbags para disponer de espacio suficiente para retirar las fijaciones de la pantalla trasera

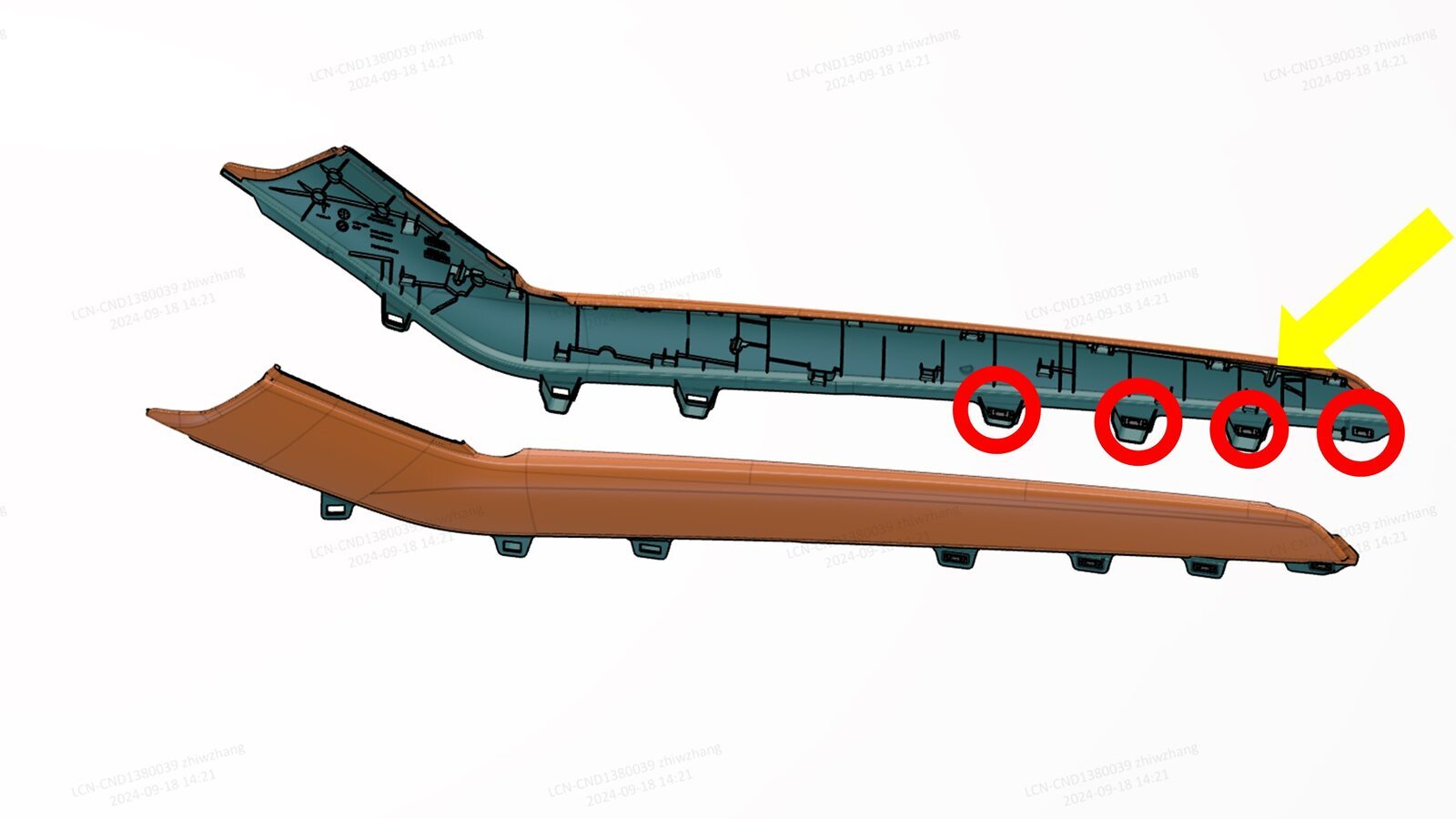

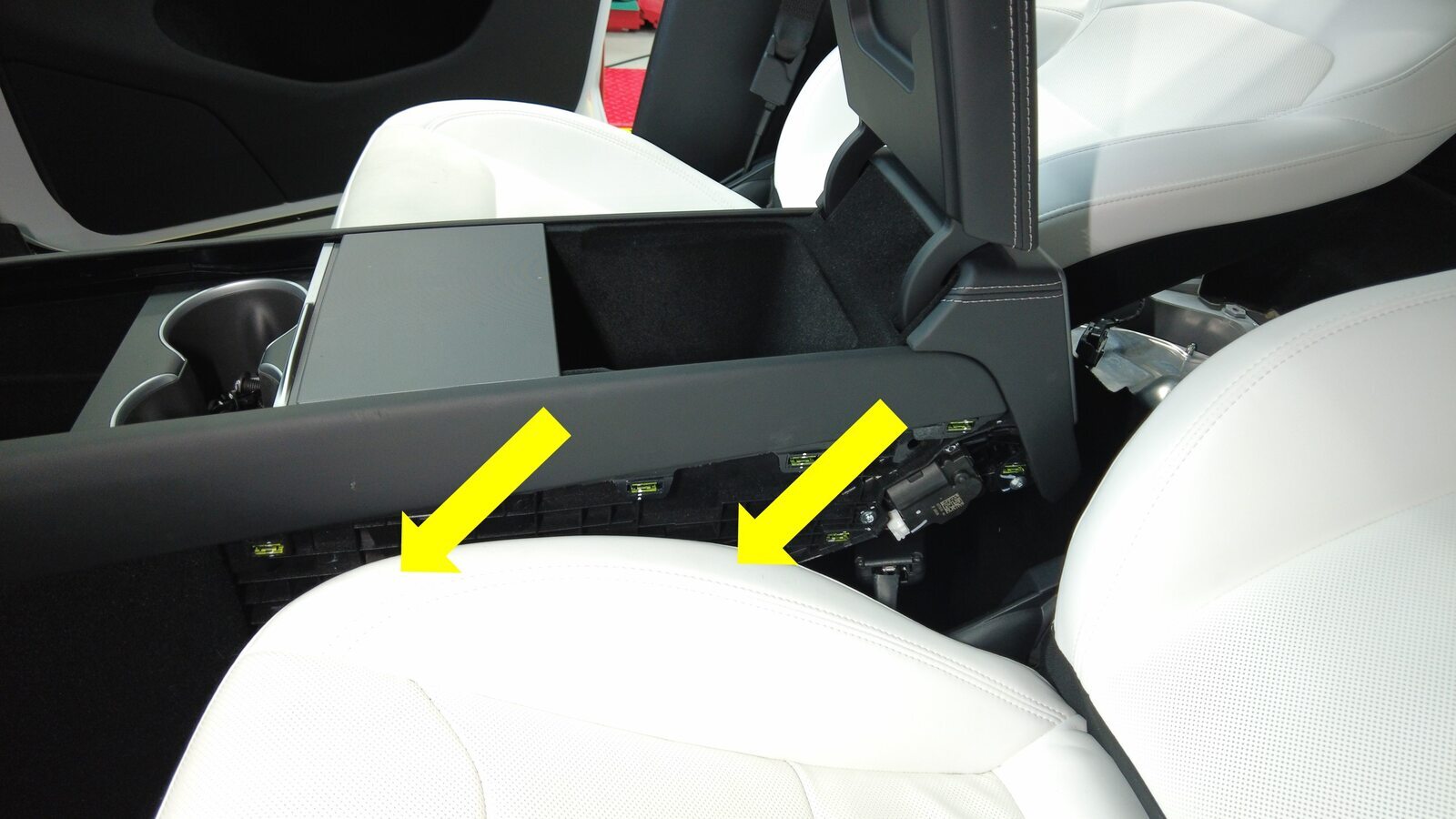

  9. Suelte parcialmente el panel derecho en forma de palo de hockey
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips, 1 pestaña de posicionamiento, 1 pestaña guía. Suelte parcialmente la parte trasera del panel en forma de palo de hockey. Coloque una herramienta para airbags para disponer de espacio suficiente para retirar las fijaciones de la pantalla trasera

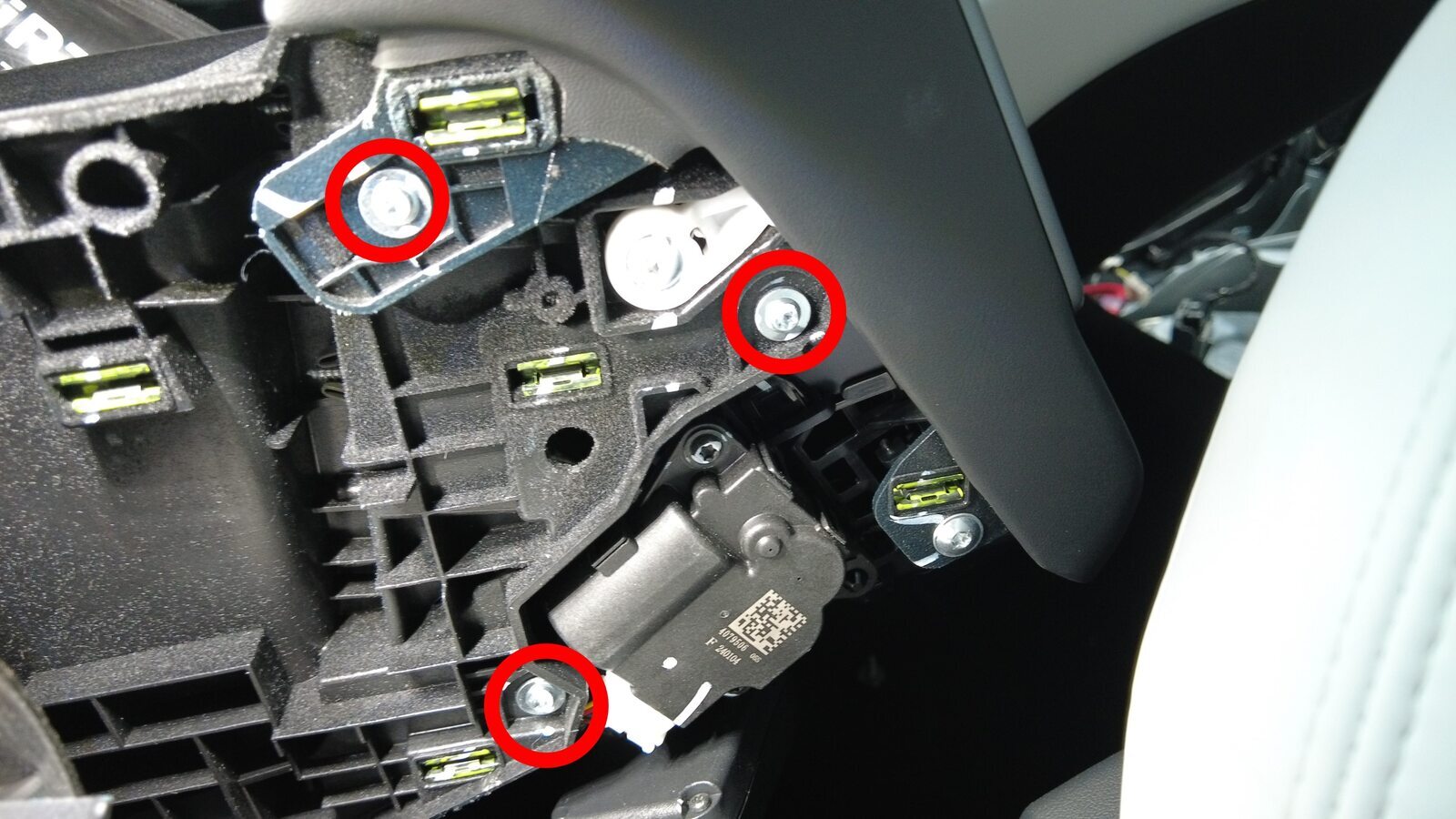

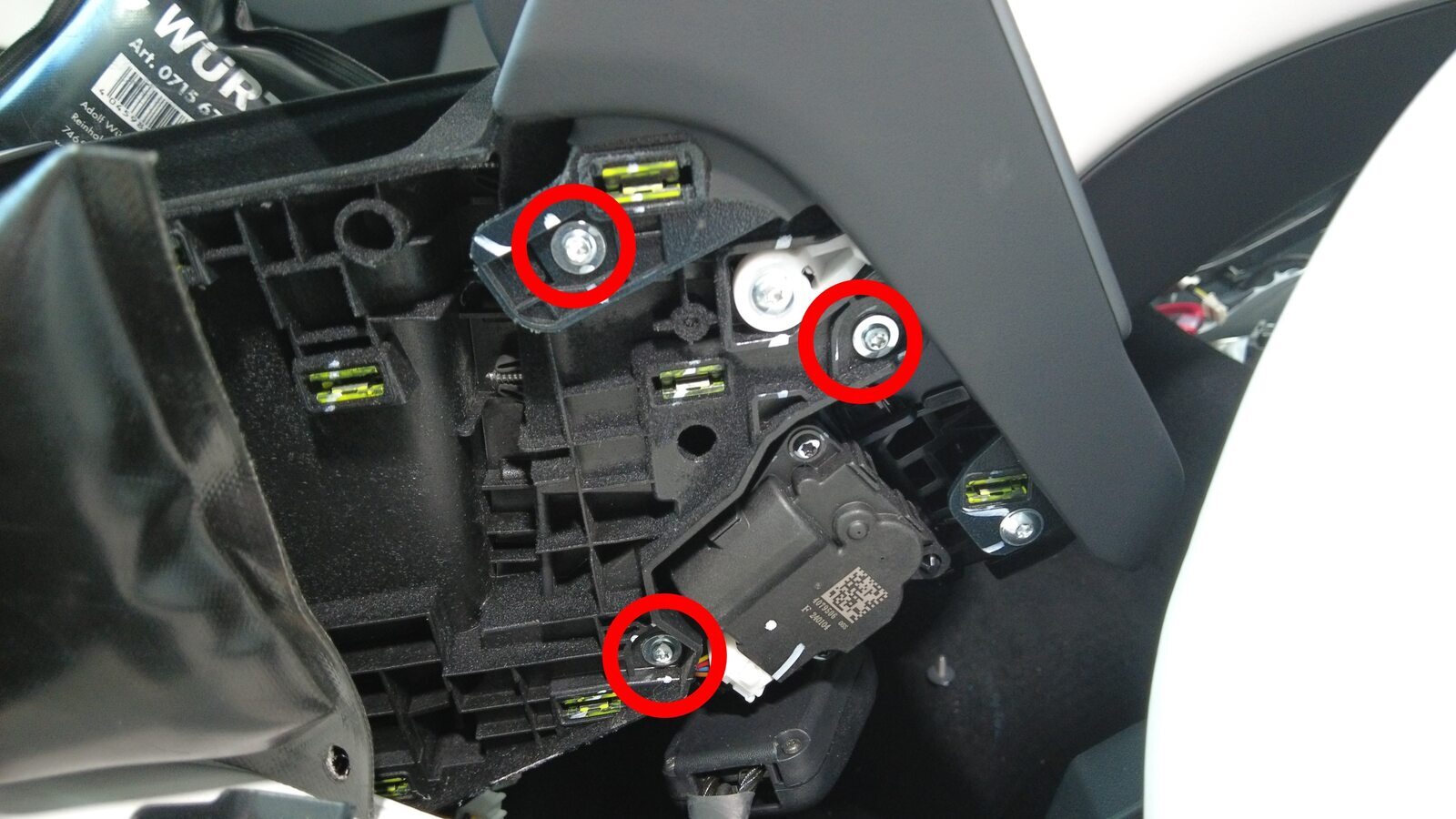

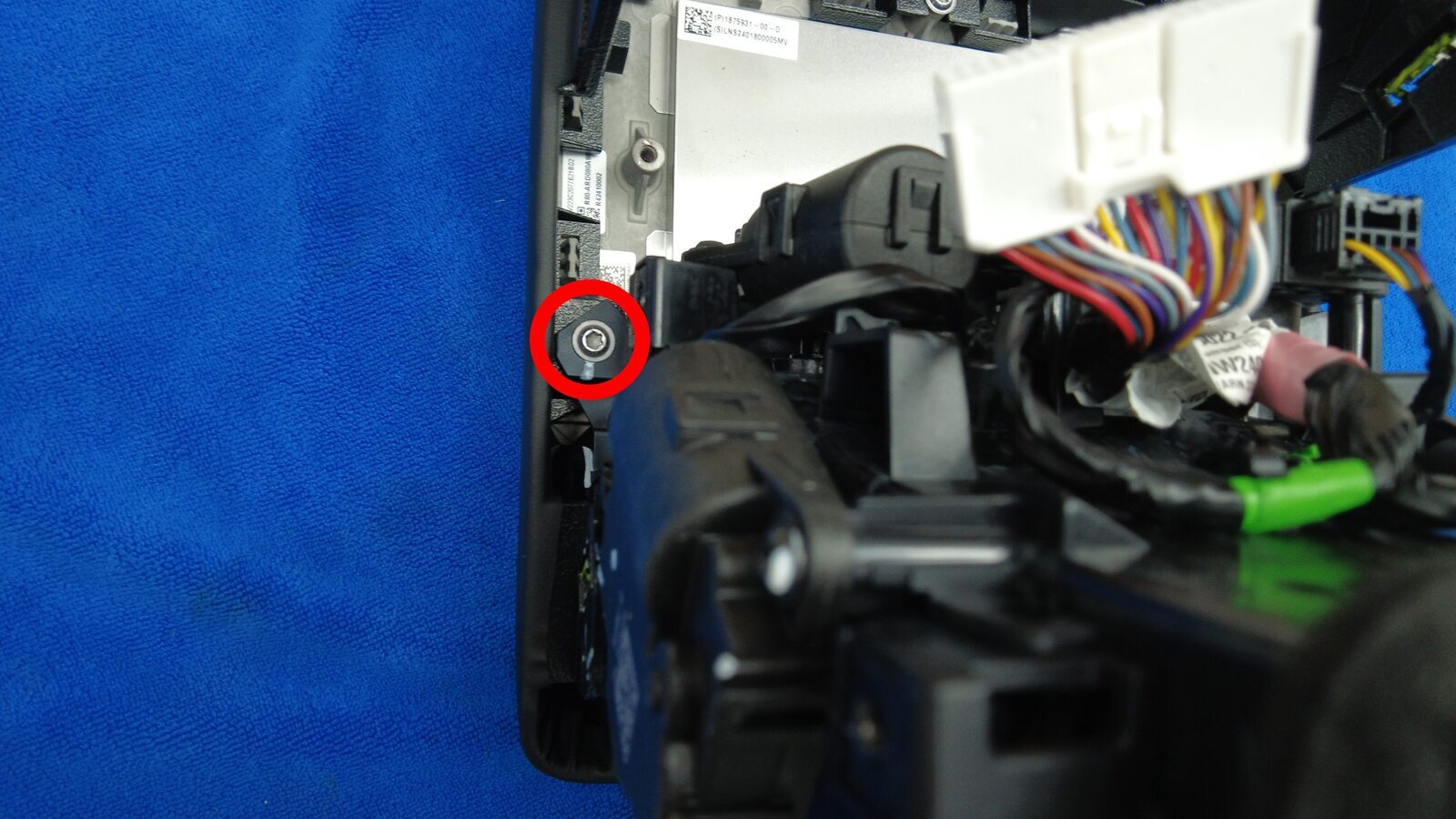

  10. Retire las fijaciones de ambos lados de la pantalla trasera
    Informational PurposesAn informational icon, calling your attention
    Nota

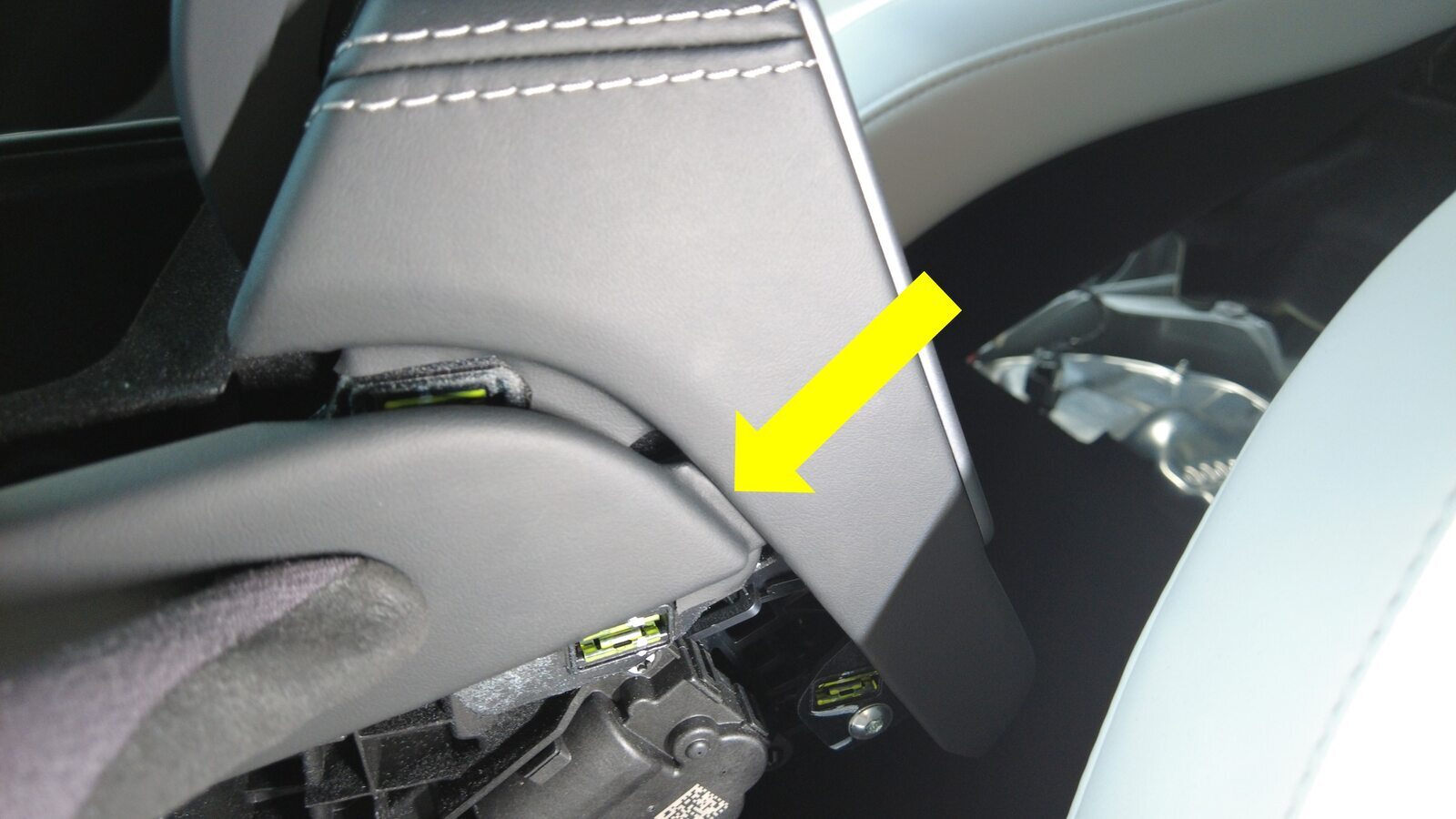

    6 tornillos, T20, 1,2 Nm

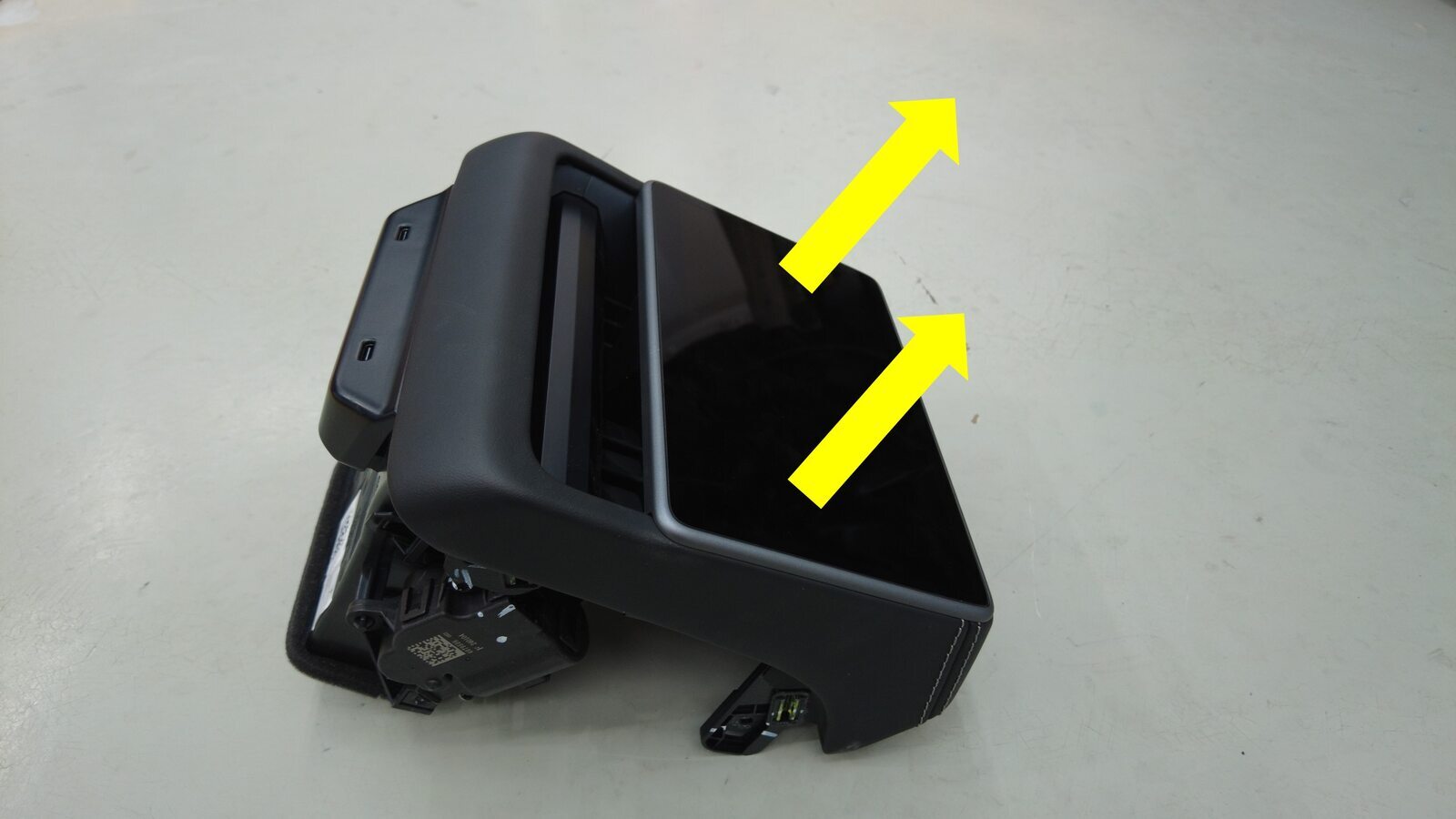

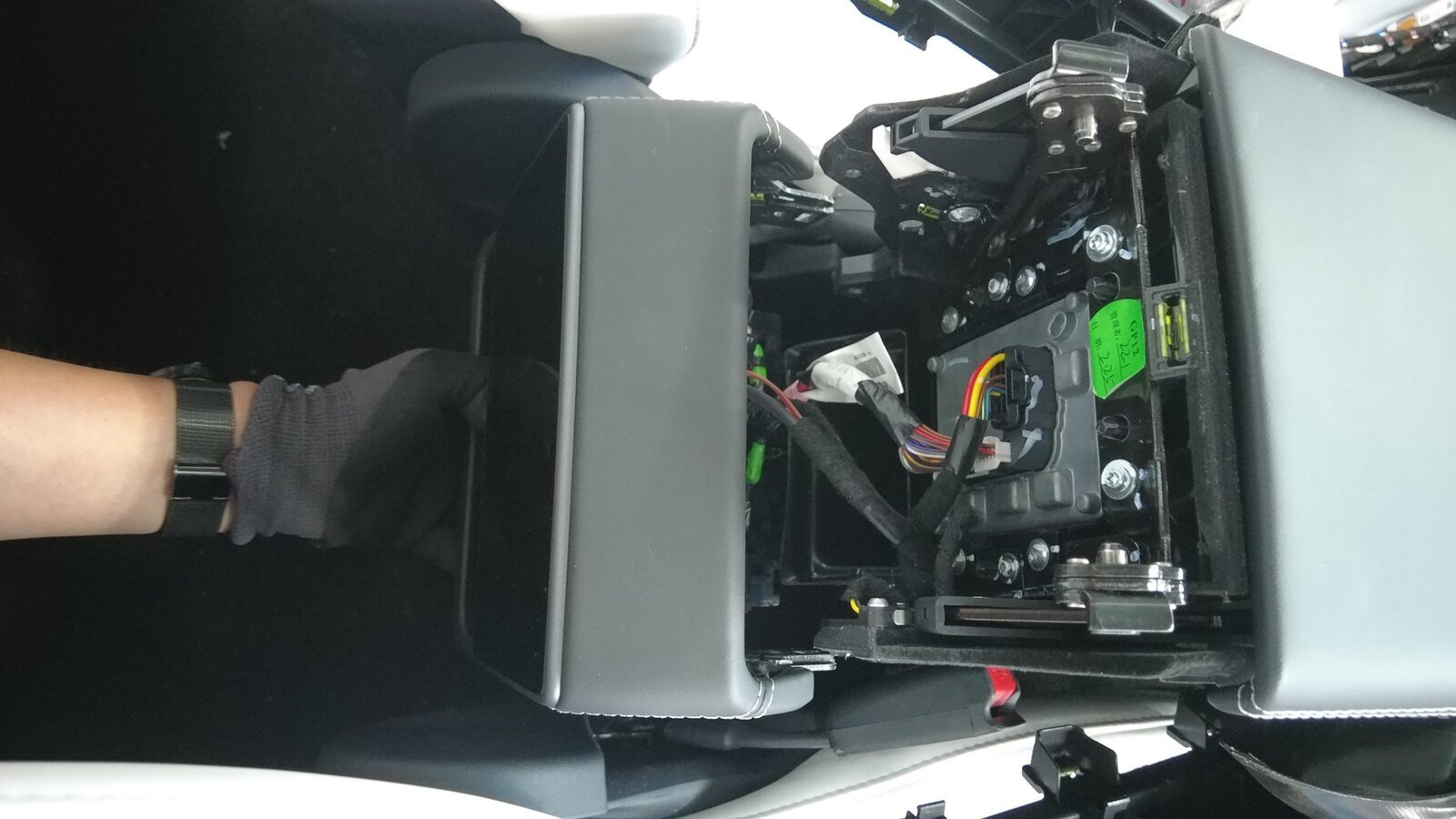

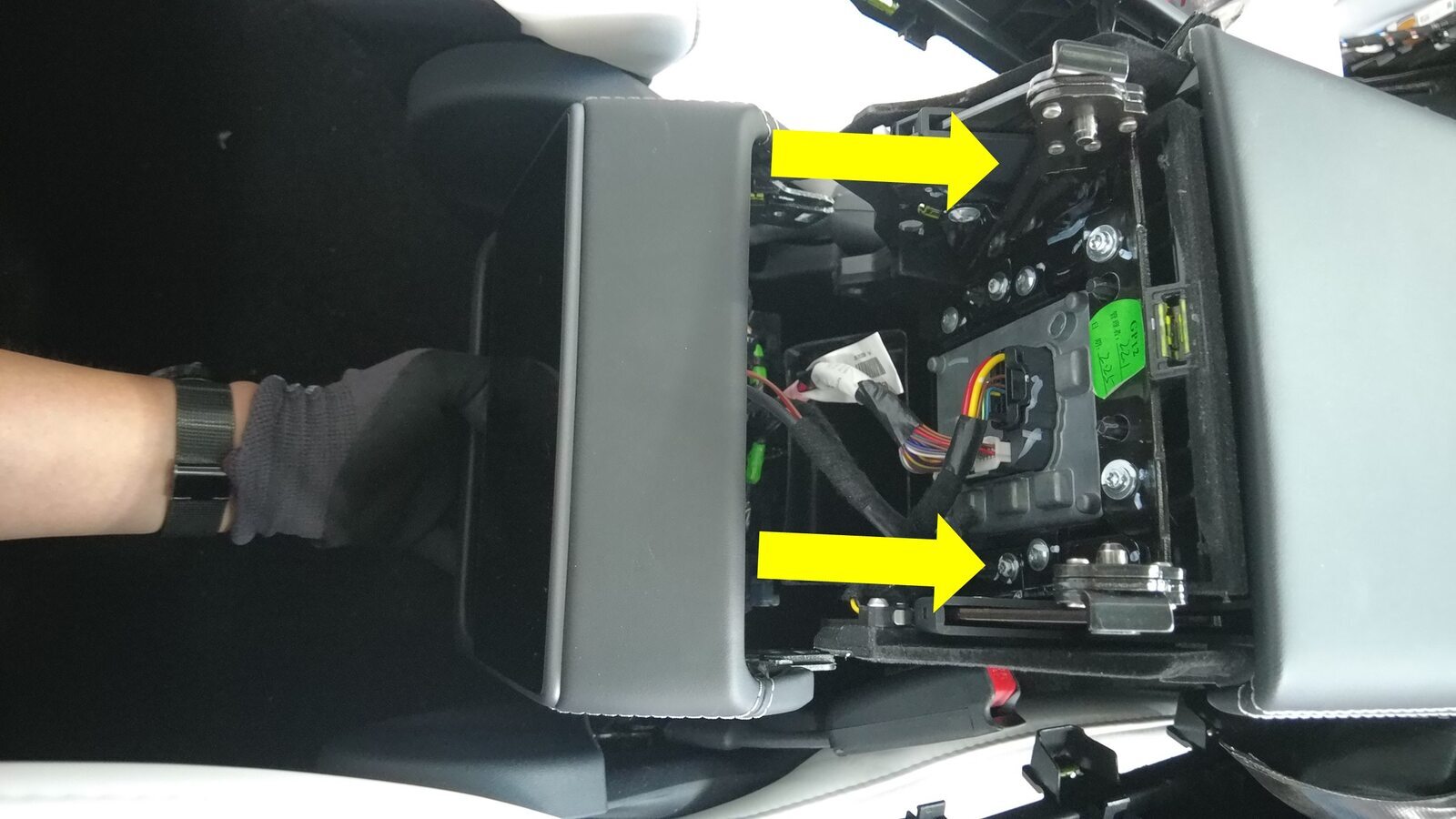

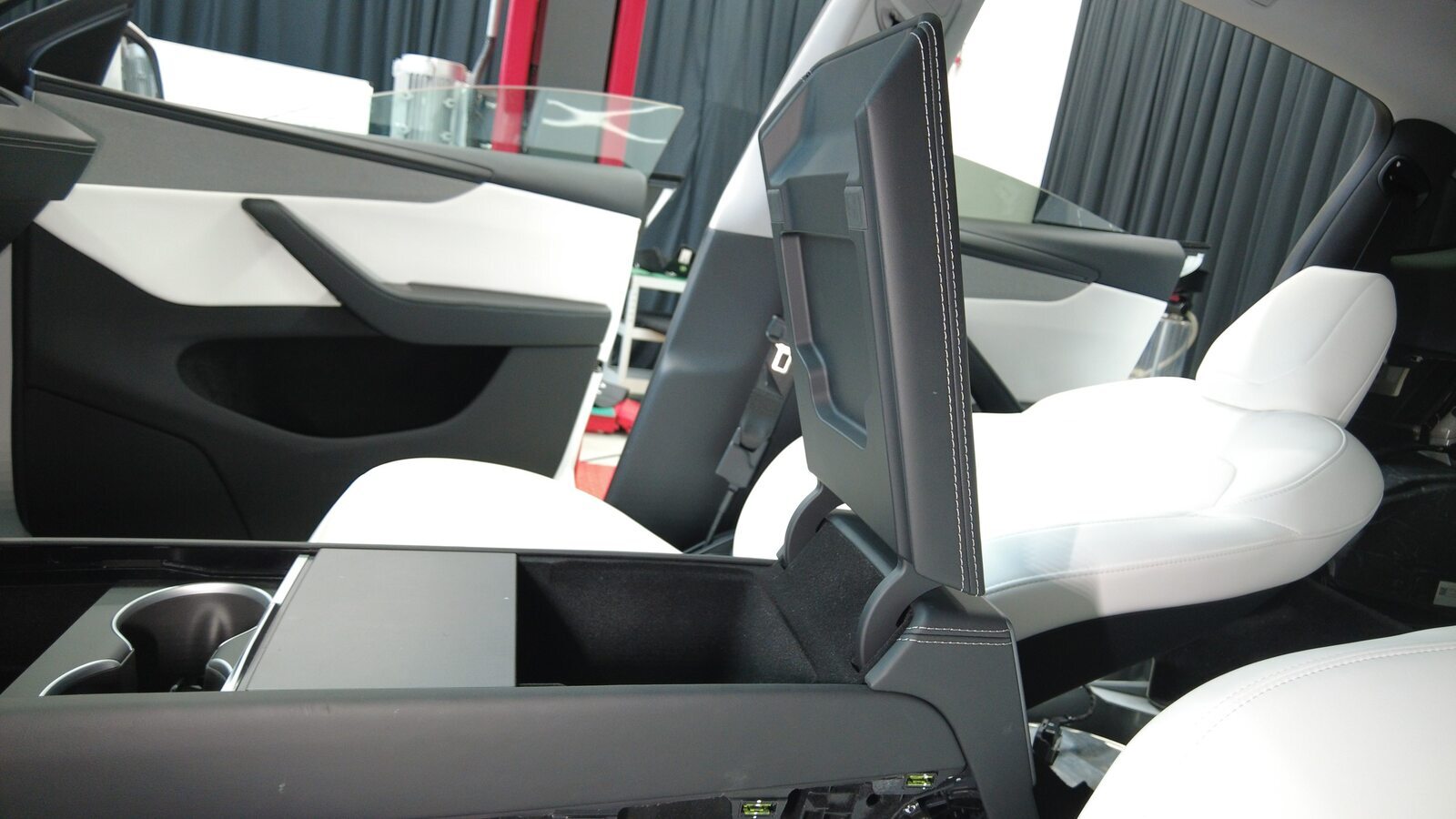

  11. Extraiga el módulo del extremo trasero de la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota

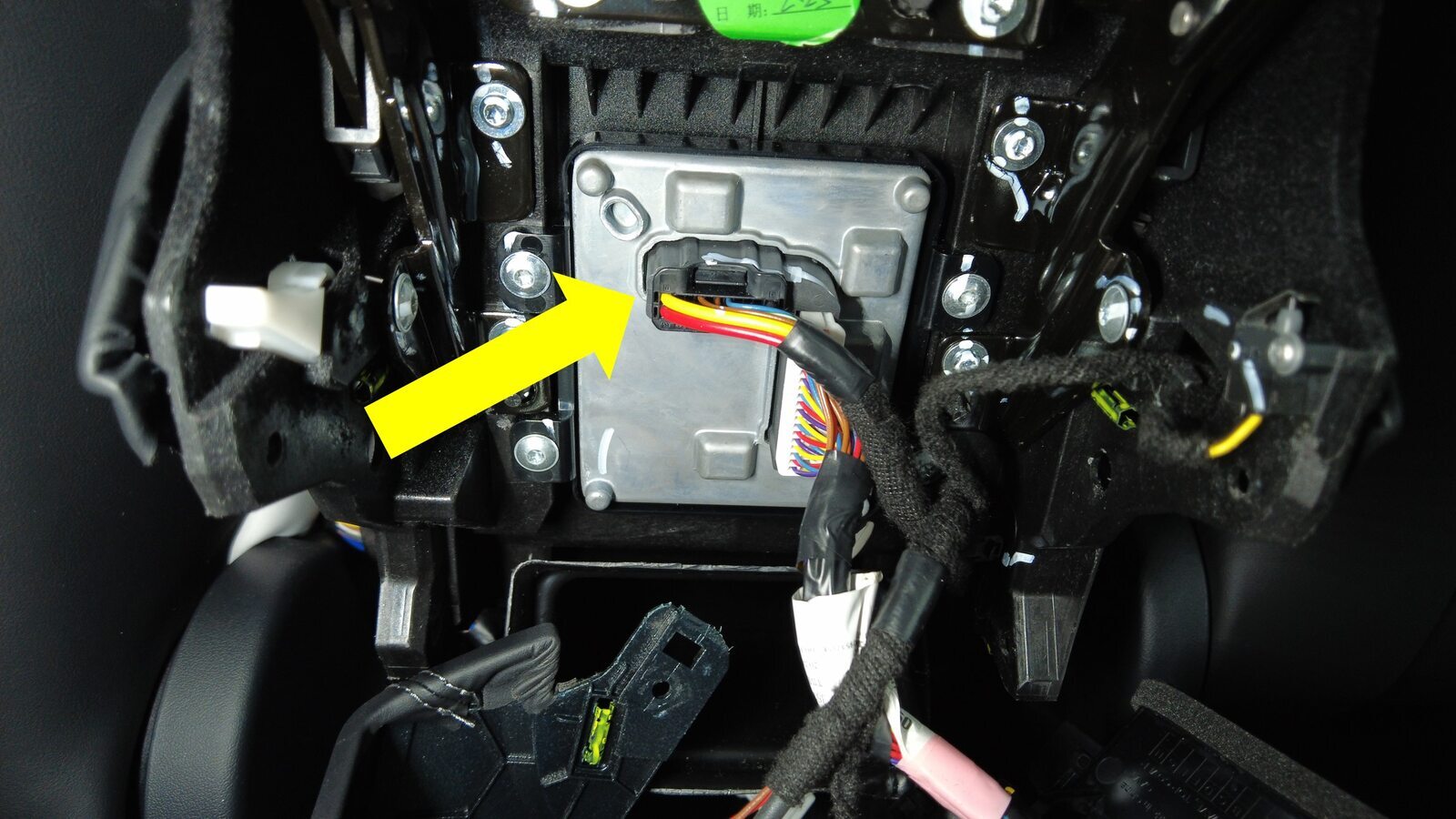

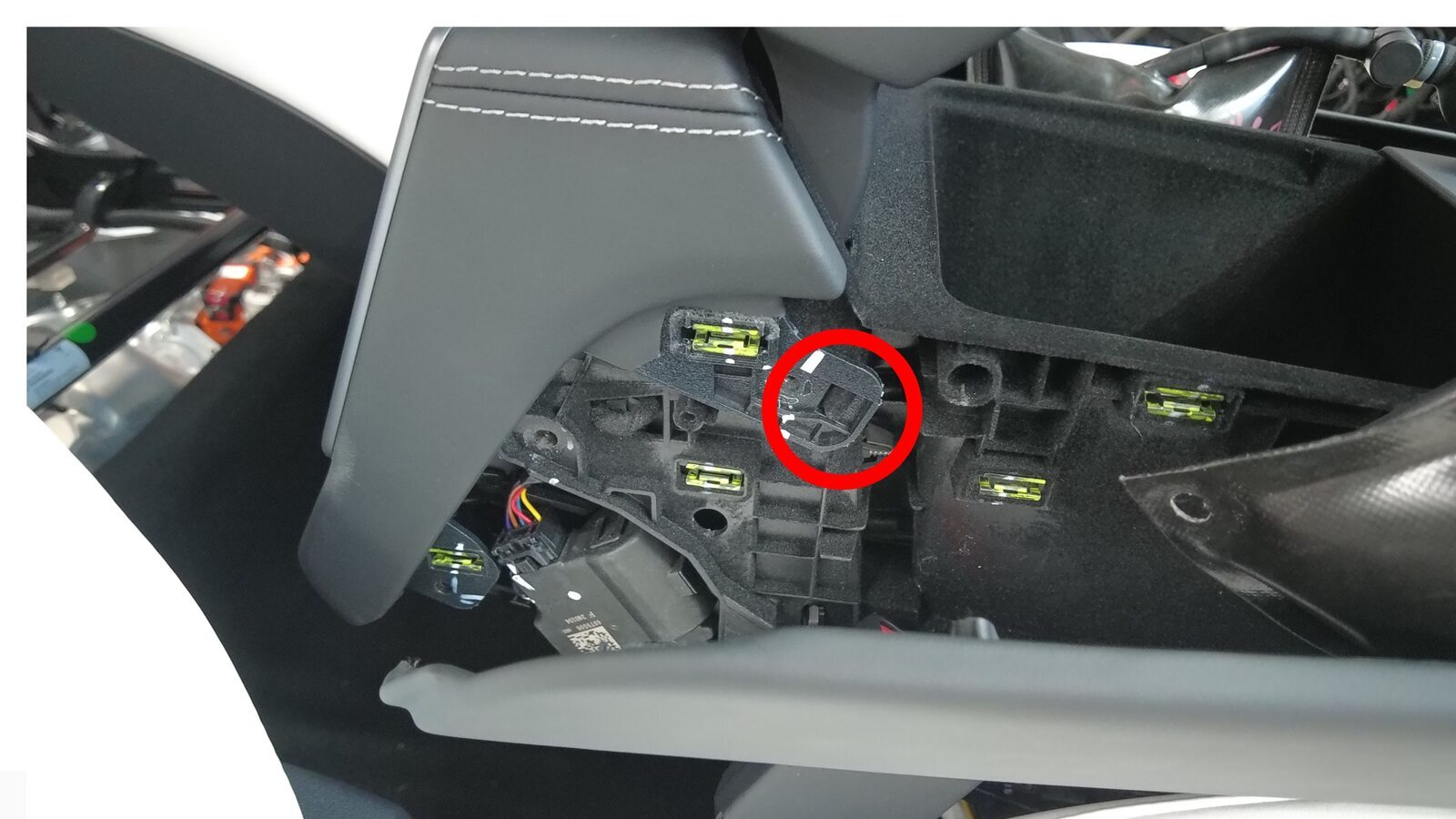

    2 referencias

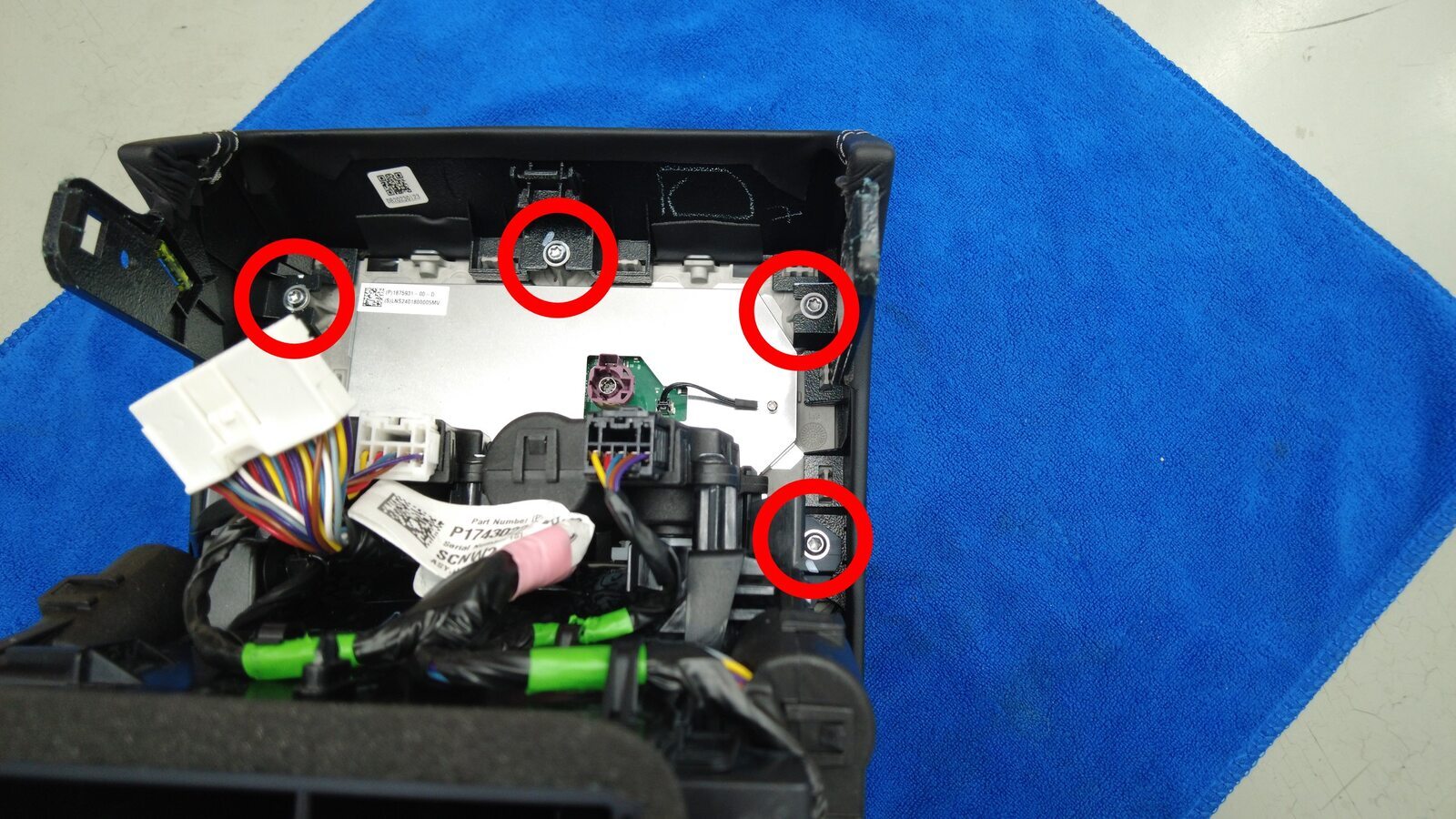

  12. Retire el módulo del extremo trasero
    Informational PurposesAn informational icon, calling your attention
    Nota

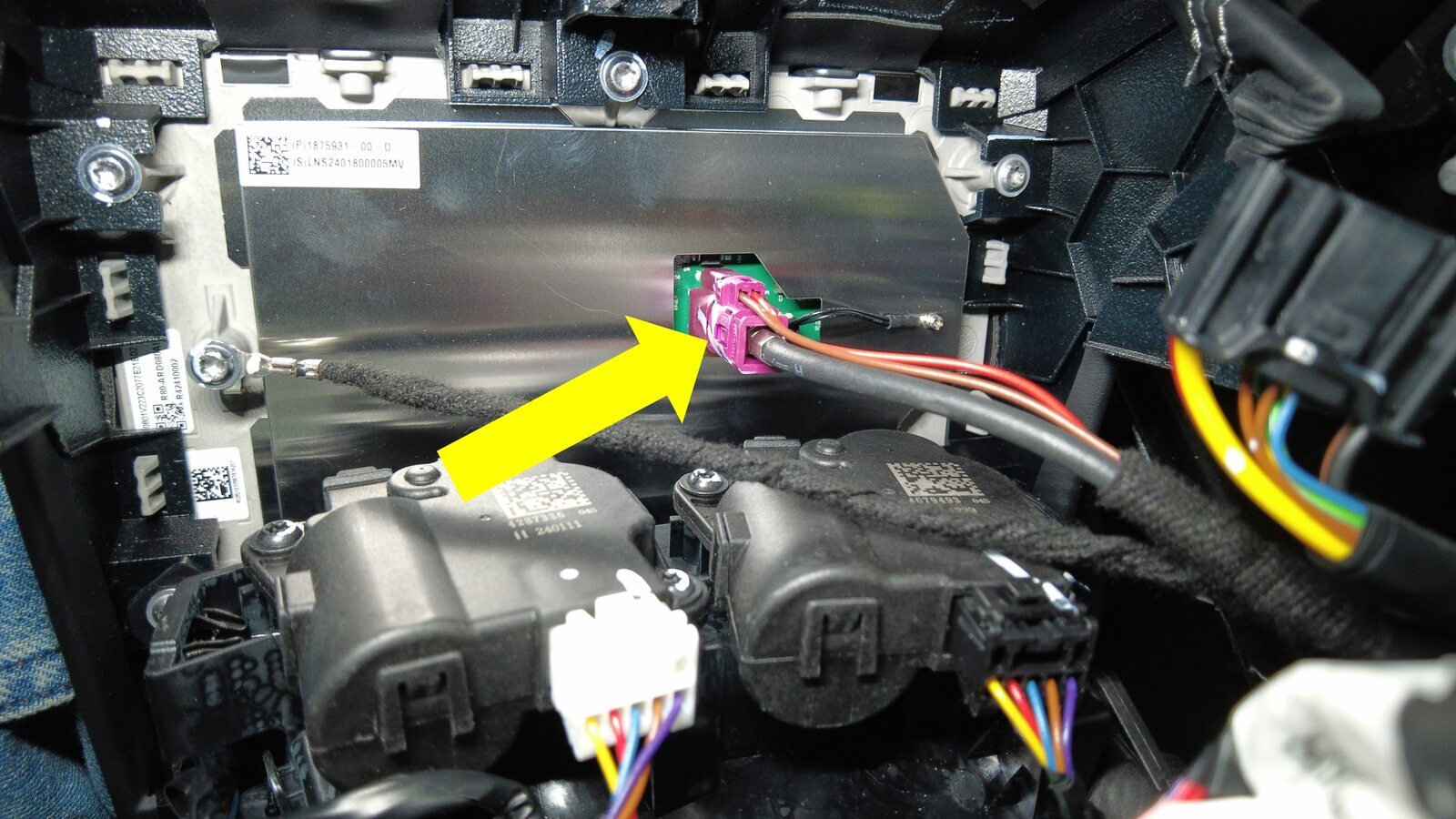

    3 conectores, 1 perno, T20, 1,2 Nm. Deséchelo una vez retirado

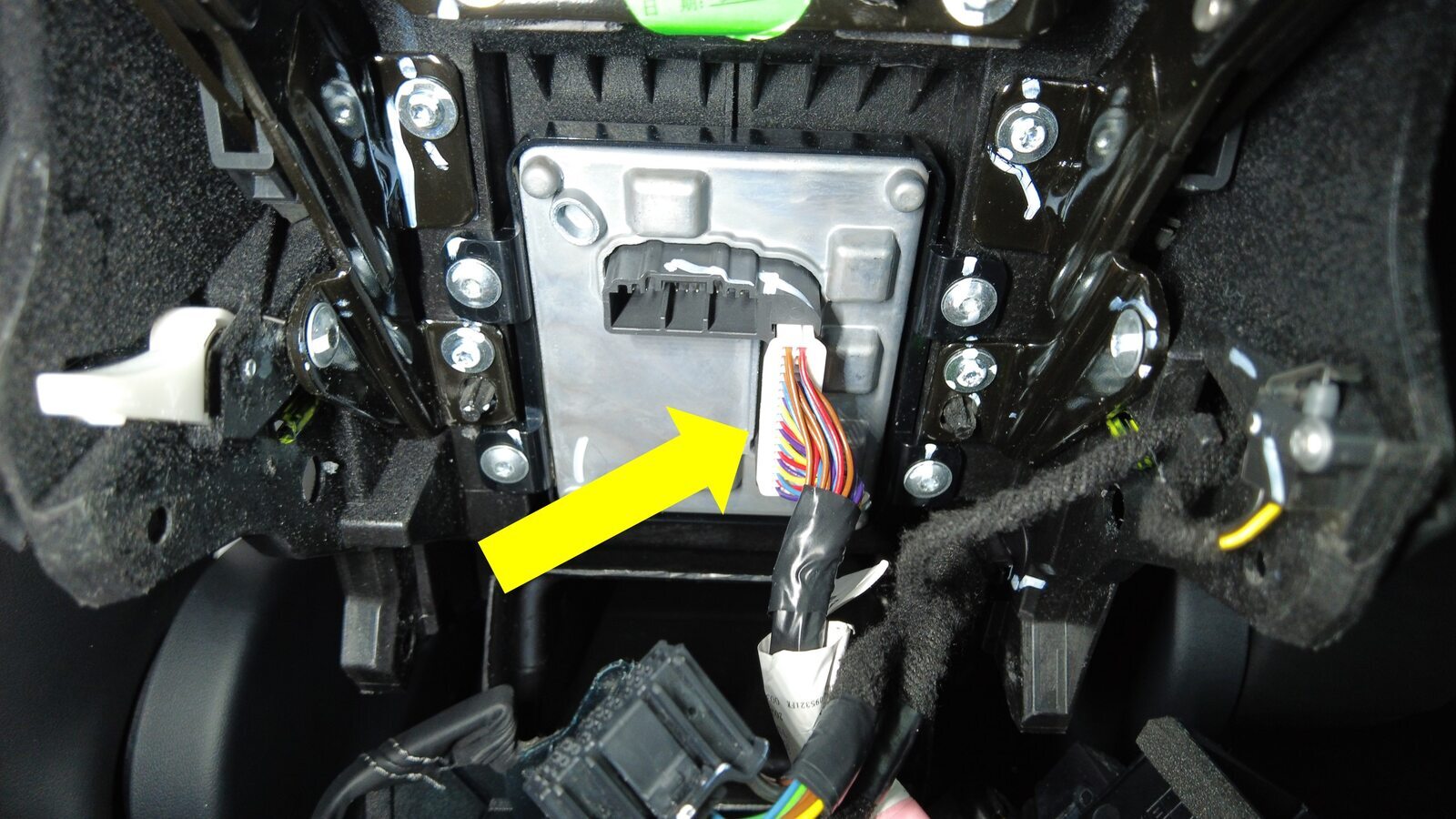

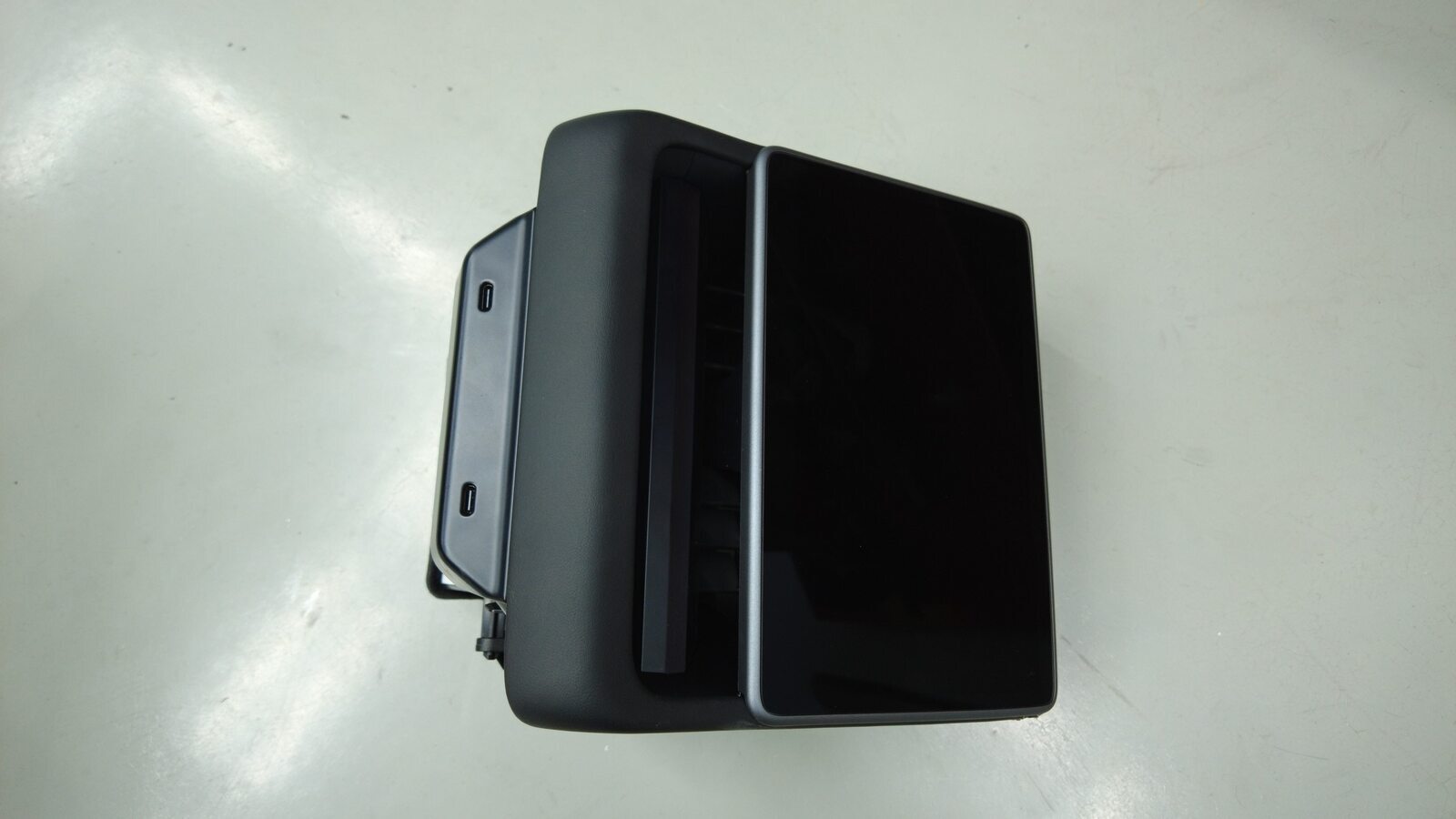

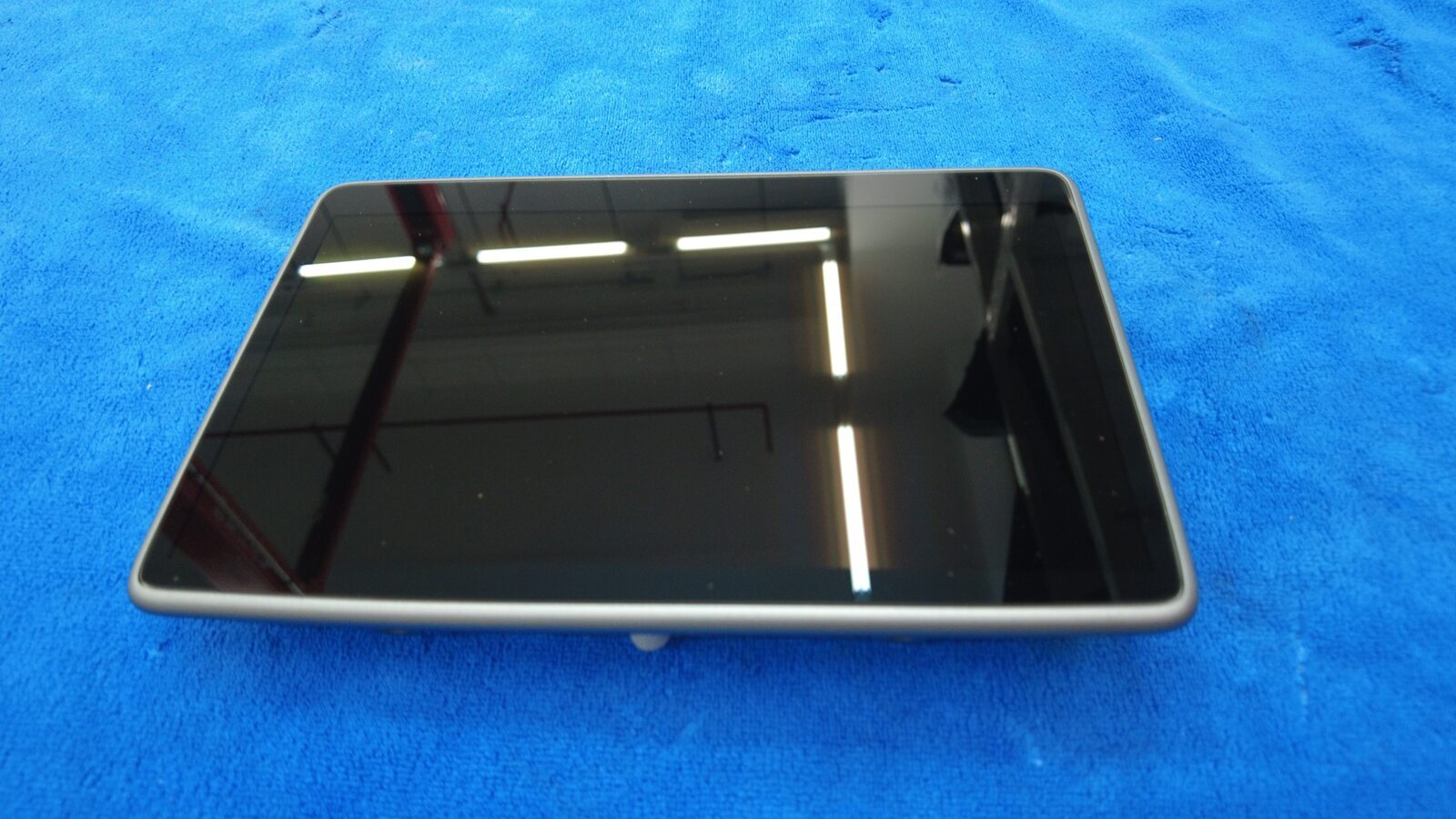

  13. Retire la pantalla trasera
    Informational PurposesAn informational icon, calling your attention
    Nota

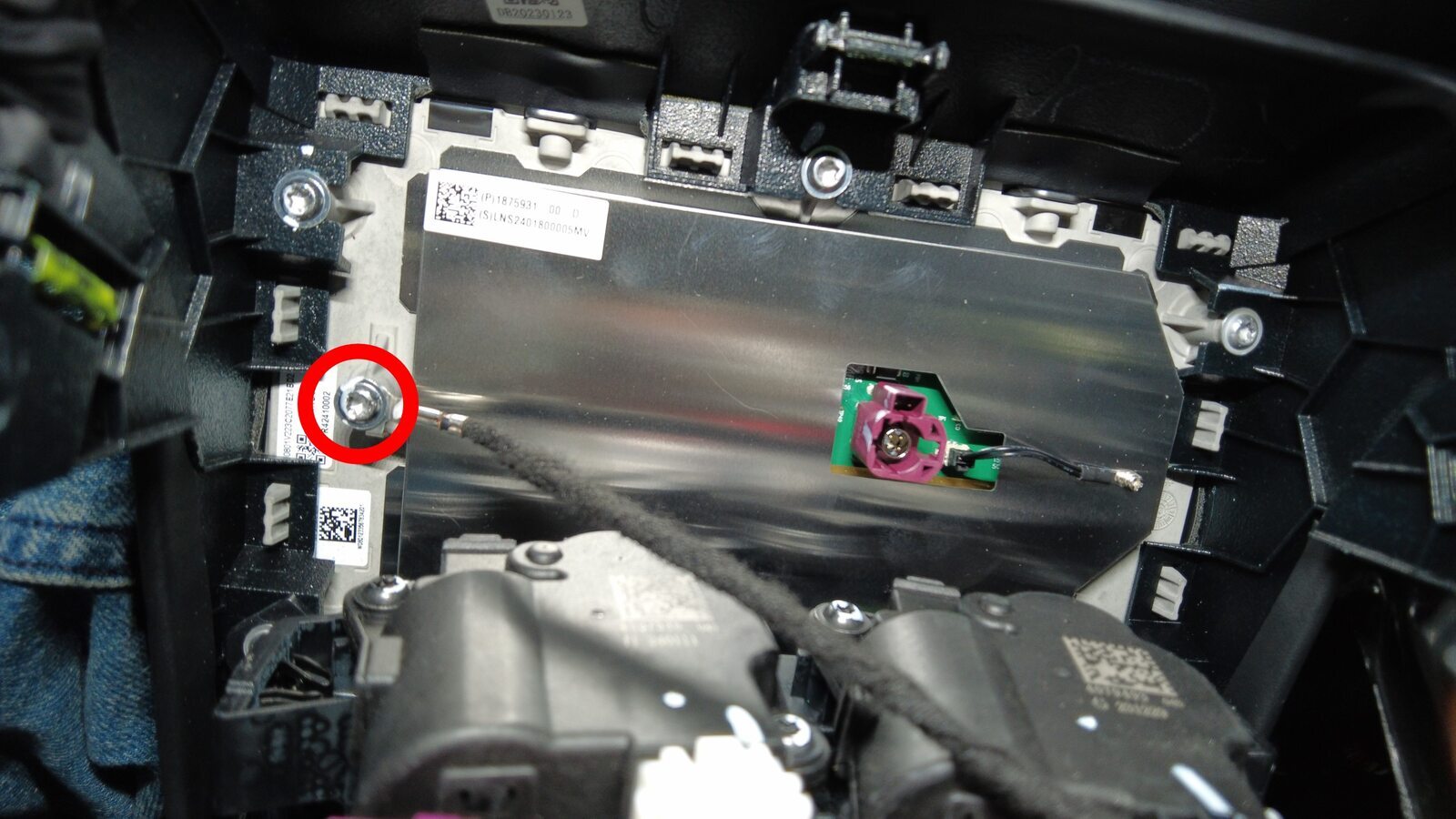

    5 pernos, T20, 1,2 Nm. Deséchelos una vez retirados

Instalar

  1. Instale la pantalla trasera
    Informational PurposesAn informational icon, calling your attention
    Nota
    5 pernos, T20, 1,2 Nm. Coloque pernos nuevos
  2. Instale el módulo del extremo trasero
    Informational PurposesAn informational icon, calling your attention
    Nota
    3 conectores, 1 perno, T20, 1,2 Nm. Coloque un perno nuevo
  3. Instale el módulo del extremo trasero en la consola central
    Informational PurposesAn informational icon, calling your attention
    Nota
    2 referencias
  4. Instale las fijaciones de ambos lados de la pantalla trasera
    Informational PurposesAn informational icon, calling your attention
    Nota
    6 tornillos, T20, 1,2 Nm
  5. Instale el panel derecho en forma de palo de hockey
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips, 1 pestaña de posicionamiento, 1 pestaña guía. Retire la herramienta para airbags. Asegúrese de que la pestaña guía está correctamente instalada en la consola central

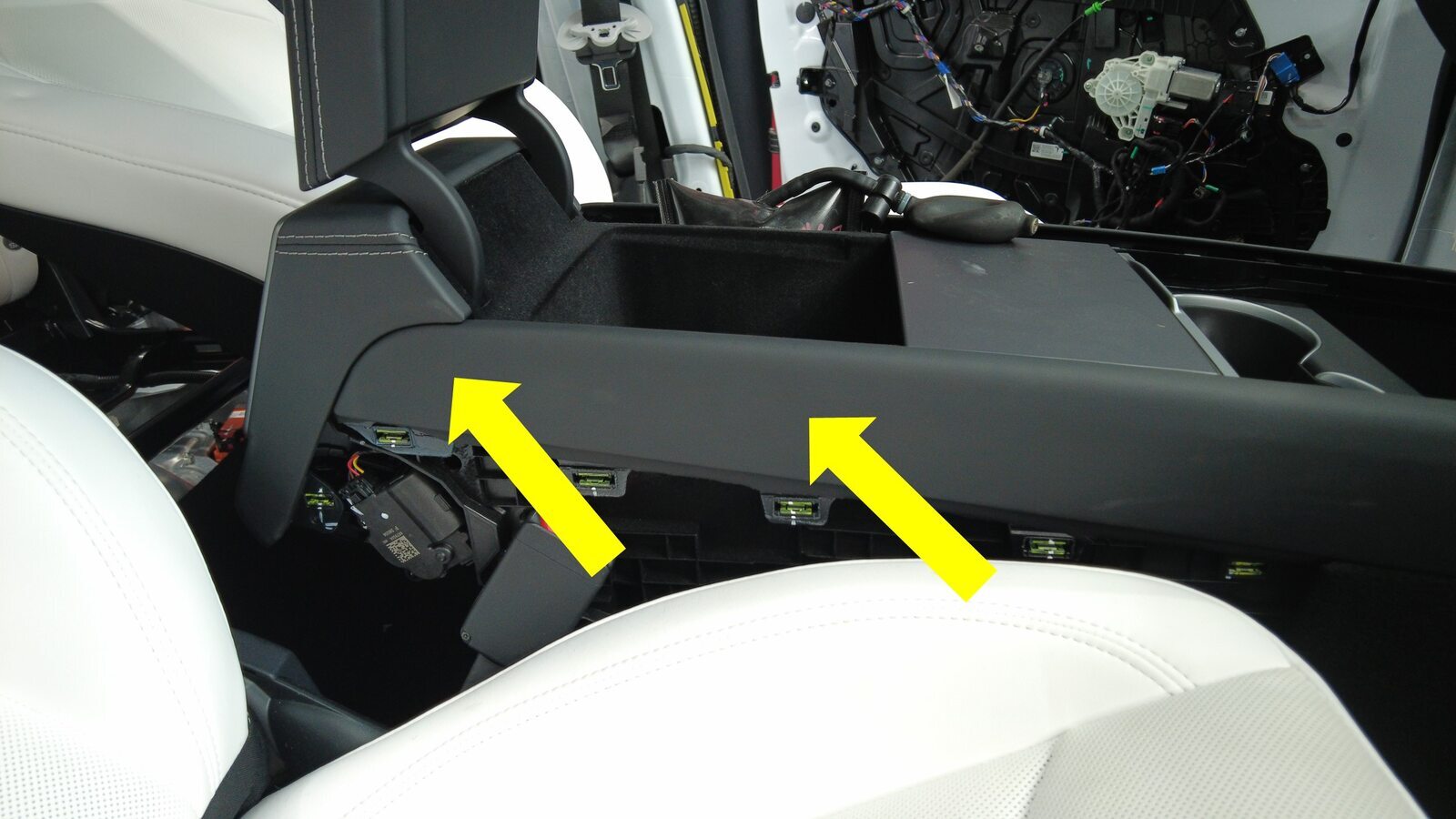

  6. Instale el panel izquierdo en forma de palo de hockey
    Informational PurposesAn informational icon, calling your attention
    Nota
    4 clips, 1 pestaña de posicionamiento, 1 pestaña guía. Retire la herramienta para airbags. Asegúrese de que la pestaña guía está correctamente instalada en la consola central
  7. Baje el reposabrazos
  8. Instale el panel lateral trasero derecho de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota

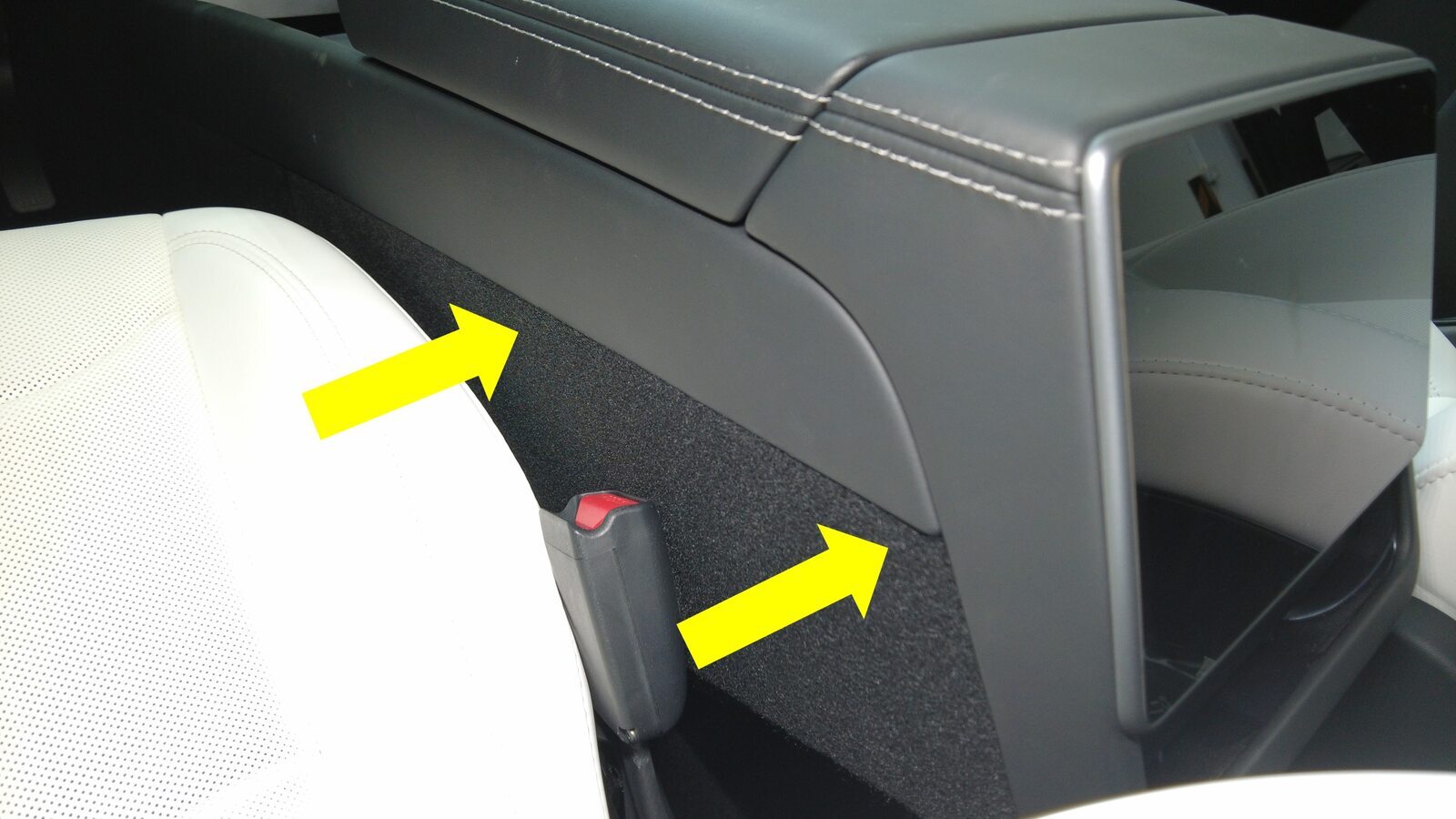

    12 clips, 2 pestañas de posicionamiento. Asegúrese de que todos los clips están colocados en la posición correcta. Procure no dañar la consola central al mover el panel lateral
  9. Instale el panel lateral trasero izquierdo de la consola
    Informational PurposesAn informational icon, calling your attention
    Nota
    12 clips, 2 pestañas de posicionamiento. Asegúrese de que todos los clips están colocados en la posición correcta. Procure no dañar la consola central al mover el panel lateral
  10. Conecte la alimentación de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  11. Mueva el asiento delantero izquierdo hacia delante.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ajuste el respaldo del asiento si es necesario para evitar que entre en contacto con el forro del techo.
  12. Mueva el asiento delantero derecho hacia delante.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ajuste el respaldo del asiento si es necesario para evitar que entre en contacto con el forro del techo.
  13. Instale el panel del extremo trasero de la consola central. Consulte CONSOLE - END PANEL (Remove and Replace).
