HARNESS - FRONT - LEFT HAND DRIVE - ALL WHEEL DRIVE (Remove and Replace)

Código de corrección 1710060602 FRT 2.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Retirar

  1. Retire la moqueta delantera izquierda. Consulte CABIN CARPET - FRONT - LEFT HAND (Remove and Replace).
  2. Retire el conducto de la zona de los pies del pasajero. Consulte INSTRUMENT PANEL - PASSENGER FOOTWELL DUCT (Remove and Replace).
  3. Retire la moqueta delantera derecha. Consulte CABIN CARPET - FRONT - RIGHT HAND (Remove and Replace).
  4. Retire el conjunto del filtro HEPA. Consulte SERVICE KIT - HEPA AND CARBON FILTERS (Remove and Replace).
  5. Extraiga la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución).
  6. Desconecte la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  7. Retire el módulo del limpiaparabrisas. Consulte Wiper Module (LHD) (Remove and Replace).
  8. Retire el conducto de admisión de la cabina. Consulte Duct - Air Intake (Remove and Replace).

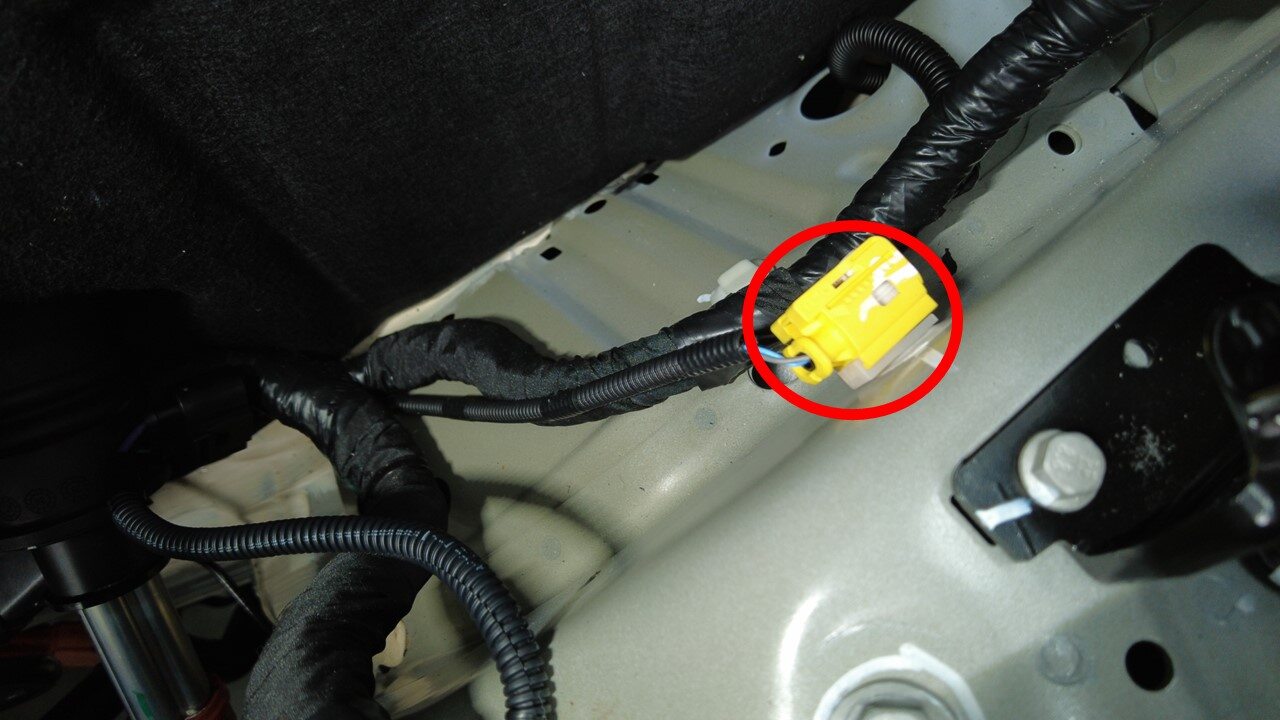

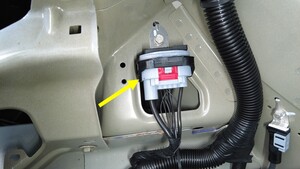

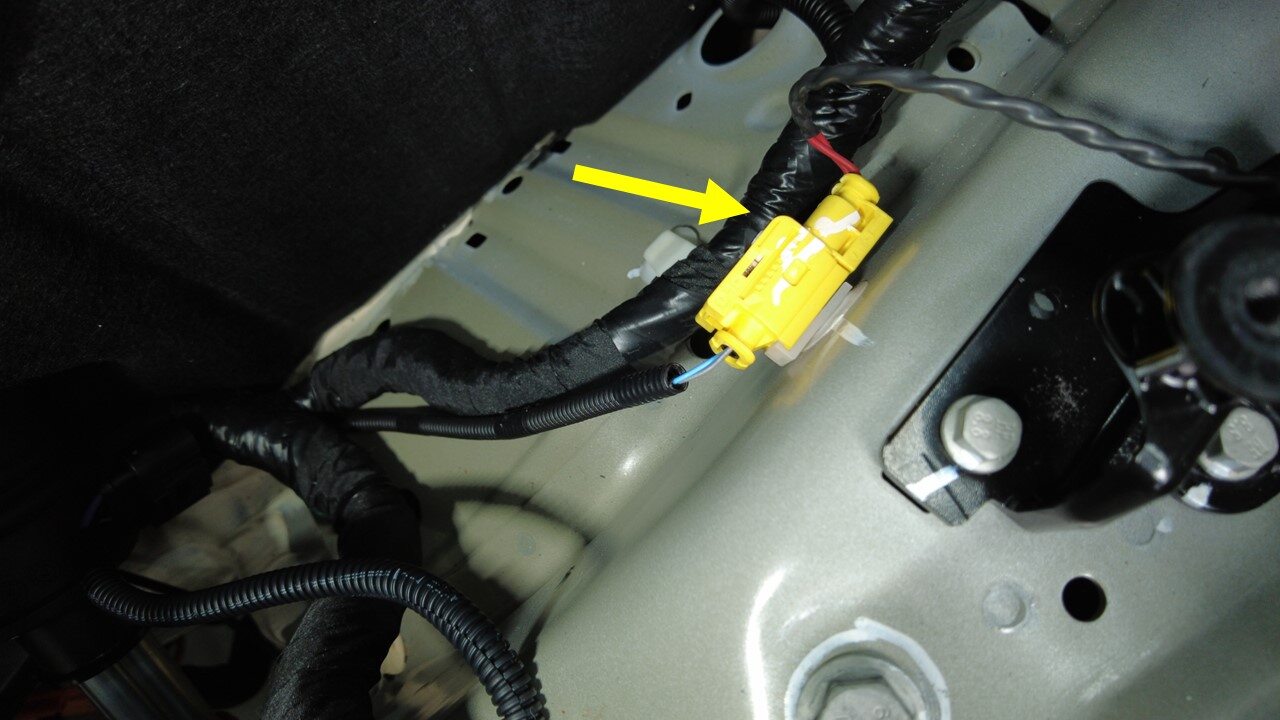

  9. Suelte el bloqueo del conector y, a continuación, desenchufe el conector del calefactor del parabrisas.

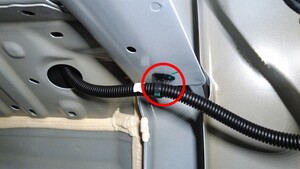

  10. Suelte el clip que fija el conector del calefactor del parabrisas a la carrocería.
  11. Desconecte los conectores (3 uds.) del lado izquierdo del ordenador del vehículo.

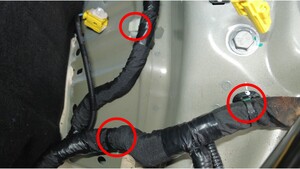

  12. Suelte los clips (2 uds.) que sujetan el mazo de cables a la parte inferior del ordenador del vehículo.
  13. Desconecte los conectores (3 uds.) del lado derecho del ordenador del vehículo.

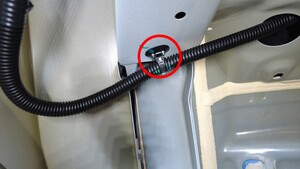

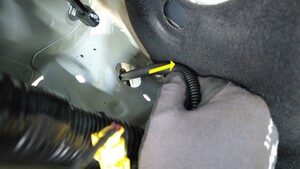

  14. Retire el perno que fija el mazo de cables al pilar A derecho.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

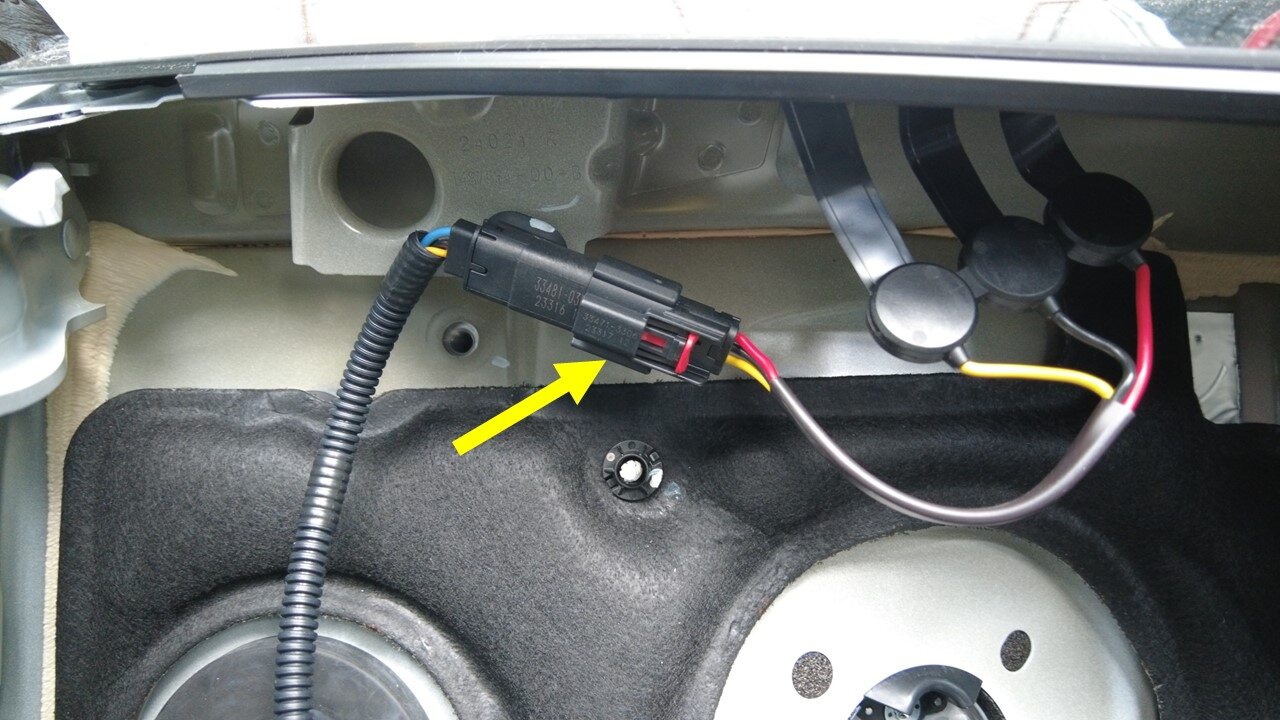

  15. Suelte el bloqueo del conector y, a continuación, desconecte el conector eléctrico de alimentación J1 del módulo del controlador derecho de la carrocería.
  16. Desconecte del módulo del controlador derecho de la carrocería el conector eléctrico J6 de la unidad de almacenamiento del vano del motor.
  17. Suelte el bloqueo del conector y, a continuación, desconecte el conector.
  18. Suelte el clip que sujeta el conector al módulo del controlador derecho de la carrocería.
  19. Suelte el bloqueo del conector y, a continuación, desconecte el conector de baja tensión.
  20. Suelte el clip y el gancho que sujetan el cable de CC-CC al soporte del mazo de cables derecho.

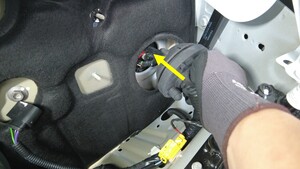

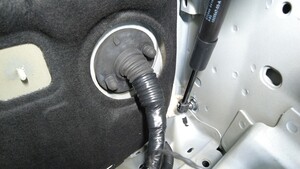

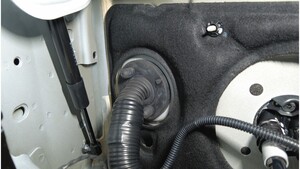

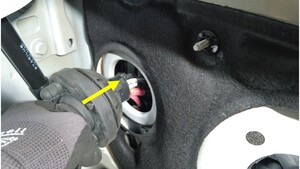

  21. Introduzca el pasacables a través del mamparo derecho y, a continuación, introduzca el lado derecho del mazo de cables delantero a través del mamparo derecho.

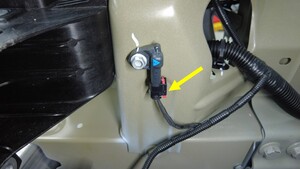

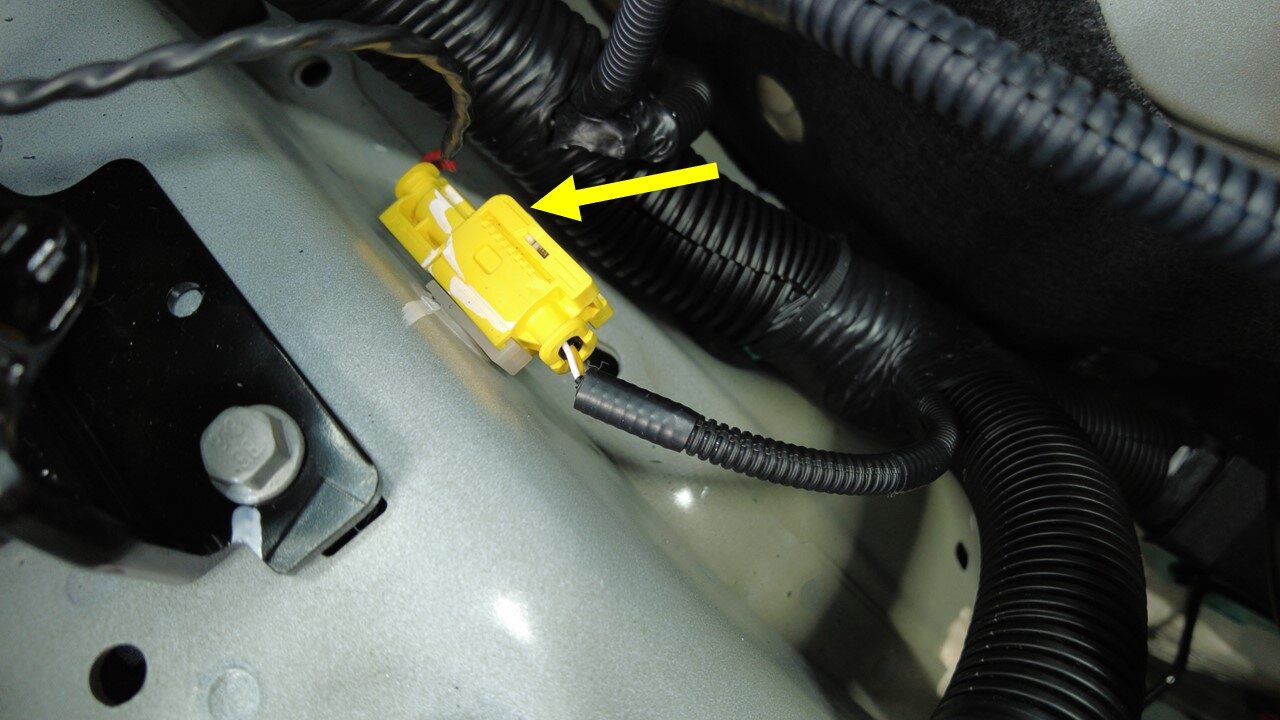

  22. Suelte el bloqueo del conector y desenchufe el conector del actuador del sistema de protección de peatones del lado derecho.

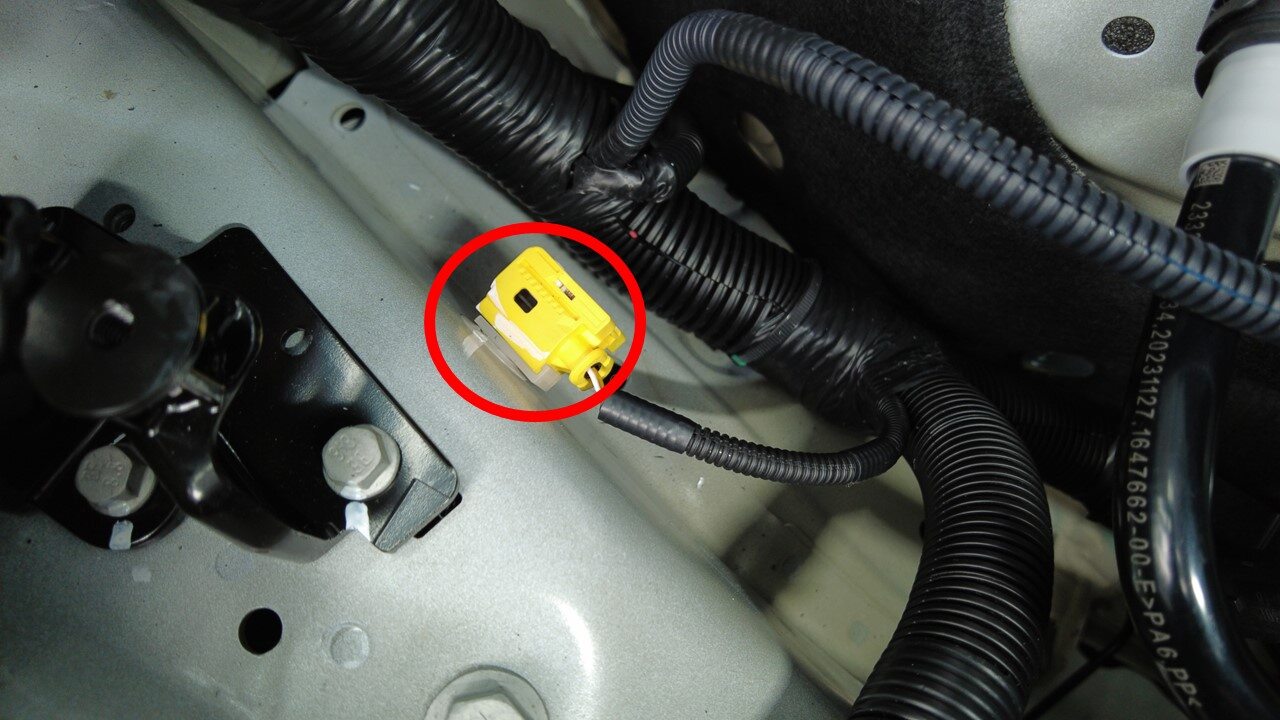

  23. Suelte el clip que fija el conector del actuador del sistema de protección de peatones del lado derecho a la carrocería.
  24. Suelte los clips (2 uds.) que sujetan el mazo de cables delantero al panel de la cubierta derecha.
  25. Suelte el bloqueo del conector y, a continuación, desconecte el conector del pedal del acelerador.
  26. Suelte los clips (2 uds.) que sujetan el mazo de cables delantero a la carrocería alrededor de la zona del pedal del acelerador.
  27. Suelte los clips (3 uds.) que sujetan el mazo de cables delantero al panel de la cubierta izquierda.
  28. Tire del mazo de cables delantero desde el lado derecho hacia el izquierdo.

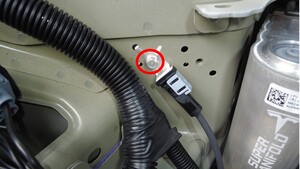

  29. Retire el perno que fija el mazo de cables de tierra a la zona del pilar A izquierdo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Vaso de 10 mm de cuello largo
  30. Suelte el bloqueo del conector y, a continuación, desconecte el conector eléctrico de alimentación J1 del módulo del controlador izquierdo de la carrocería.
  31. Desconecte del módulo del controlador izquierdo de la carrocería el conector eléctrico J6 de la unidad de almacenamiento del vano del motor.
  32. Desenchufe el conector blanco del mazo de cables delantero X909 del mazo de cables izquierdo de la carrocería.
  33. Suelte los clips del mazo de cables (2 uds.) del controlador izquierdo de la carrocería.

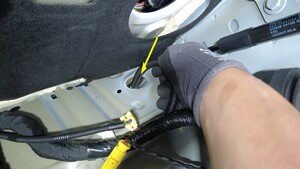

  34. Introduzca el pasacables a través del mamparo izquierdo y, a continuación, introduzca el lado izquierdo del mazo de cables delantero a través del mamparo izquierdo.

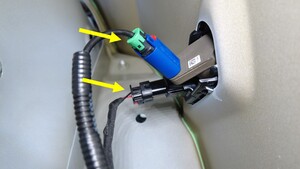

  35. Suelte el bloqueo del conector y desenchufe el conector del actuador del sistema de protección de peatones del lado izquierdo.
  36. Suelte el clip que fija el conector del actuador del sistema de protección de peatones del lado izquierdo a la carrocería.
  37. Extraiga el protector del controlador delantero de la carrocería. Consulte Protección - Controlador de la carrocería - Parte delantera (Desinstalación y sustitución).
  38. Desenchufe el mazo de cables de los conectores del módulo del controlador delantero de la carrocería (5 uds.).

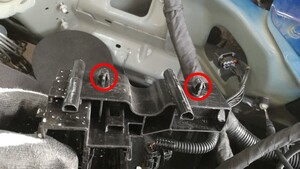

  39. Retire y deseche los pernos (2 uds.) que sujetan la guía del mazo de cables al módulo del controlador delantero de la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
  40. Gire ligeramente la guía del mazo de cables hacia delante y hacia arriba para soltar el clip termoestable del módulo del controlador delantero de la carrocería.

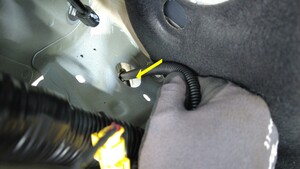

  41. Retire el perno que fija la toma de tierra a la parte inferior derecha del módulo del controlador delantero de la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  42. Suelte el clip que fija el cable positivo al controlador delantero de la carrocería.
  43. Retire y deseche el perno que fija la toma de tierra superior del controlador delantero a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  44. Retire la tapa del borne positivo para el arranque con pinzas.
  45. Retire el perno prisionero que fija el borne positivo para el arranque con pinzas al soporte de la pantalla de la cubierta.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo E5
    • Llave dinamométrica con medición de ángulos
  46. Desconecte el conector del sensor de nivel de líquido de frenos.
  47. Suelte el bloqueo del conector y, a continuación, desconecte el conector del mazo de cables del conjunto del freno de potencia desacoplado (DPB).
  48. Desenchufe el conector del sensor de nivel del lavaparabrisas.
  49. Desenchufe el conector de la bomba del lavaparabrisas.

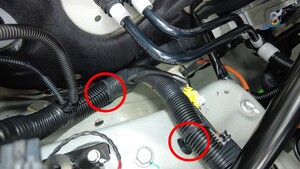

  50. Suelte los clips (5 uds.) que fijan el mazo de cables al depósito del lavaparabrisas.
  51. Suelte los clips (3 uds.) que fijan el mazo de cables del mecanismo de dirección al soporte de refuerzo de la unidad de almacenamiento del vano del motor.
  52. Suelte los bloqueos del conector y desenchufe los conectores (4 uds.) del motor del mecanismo de dirección.
  53. Suelte el clip del mazo de cables delantero que fija el mazo de cables del volante al bastidor auxiliar delantero y aparte el mazo de cables.
  54. Suelte el clip que fija la manguera de entrada del radiador al soporte del mazo de cables.
  55. Suelte la pestaña de bloqueo del conector y, a continuación, desenchufe el conector del mazo de cables del bastidor auxiliar delantero.
  56. Suelte los clips (2 uds.) que sujetan el soporte en línea a la carrocería delantera izquierda.
  57. Suelte el clip que fija la manguera del limpiaparabrisas al soporte del mazo de cables delantero.

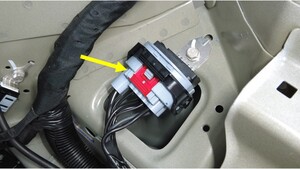

  58. Suelte la pestaña de bloqueo del conector y, a continuación, desenchufe el conector del HVIL cerca de la torre de amortiguadores delantera izquierda.
    Informational PurposesAn informational icon, calling your attention
    Nota
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Ganzúa en miniatura de mango blando, punta de 90 grados, 6 pulg.
  59. Retire el perno que fija la toma de tierra al compresor de aire acondicionado y, a continuación, coloque la toma de tierra a un lado.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
  60. Desenchufe el conector de la HCU.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte la pestaña de bloqueo roja; a continuación, presione la pestaña de desbloqueo negra y gire la palanca hacia arriba para retirarlo.
  61. Suelte el clip del mazo de cables del conector de la HCU.

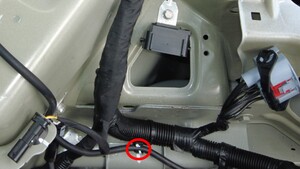

  62. Retire y deseche el perno que sujeta el terminal de conexión a tierra del mazo de cables delantero a la carrocería, en la torre del amortiguador delantero derecho.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
  63. Suelte la pestaña de bloqueo y, a continuación, desenchufe el conector del terminal de conexión a tierra del mazo de cables delantero, en la torre del amortiguador delantero derecho.

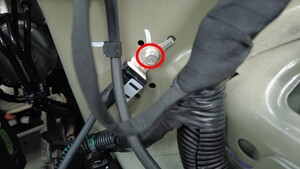

  64. Retire y deseche el perno que sujeta el terminal de conexión a tierra del mazo de cables delantero a la carrocería, en la torre del amortiguador delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
  65. Suelte la pestaña de bloqueo y, a continuación, desenchufe el conector del terminal de conexión a tierra del mazo de cables delantero, en la torre del amortiguador delantero izquierdo.
  66. Retire los revestimientos de rueda delanteros izquierdo y derecho. Consulte WHEEL LINER - FRONT - LEFT HAND (Remove and Replace).
  67. Suelte el clip que fija el mazo de cables de advertencia de peatones al altavoz y, a continuación, desenchufe el conector de advertencia de peatones.
  68. Desenchufe el conector del mazo de cables del módulo del extremo delantero derecho.
  69. Desenchufe los conectores eléctricos (2 uds.) de la defensa delantera.
  70. Suelte los clips (2 uds.) que sujetan el mazo de cables principal delantero al faro derecho.

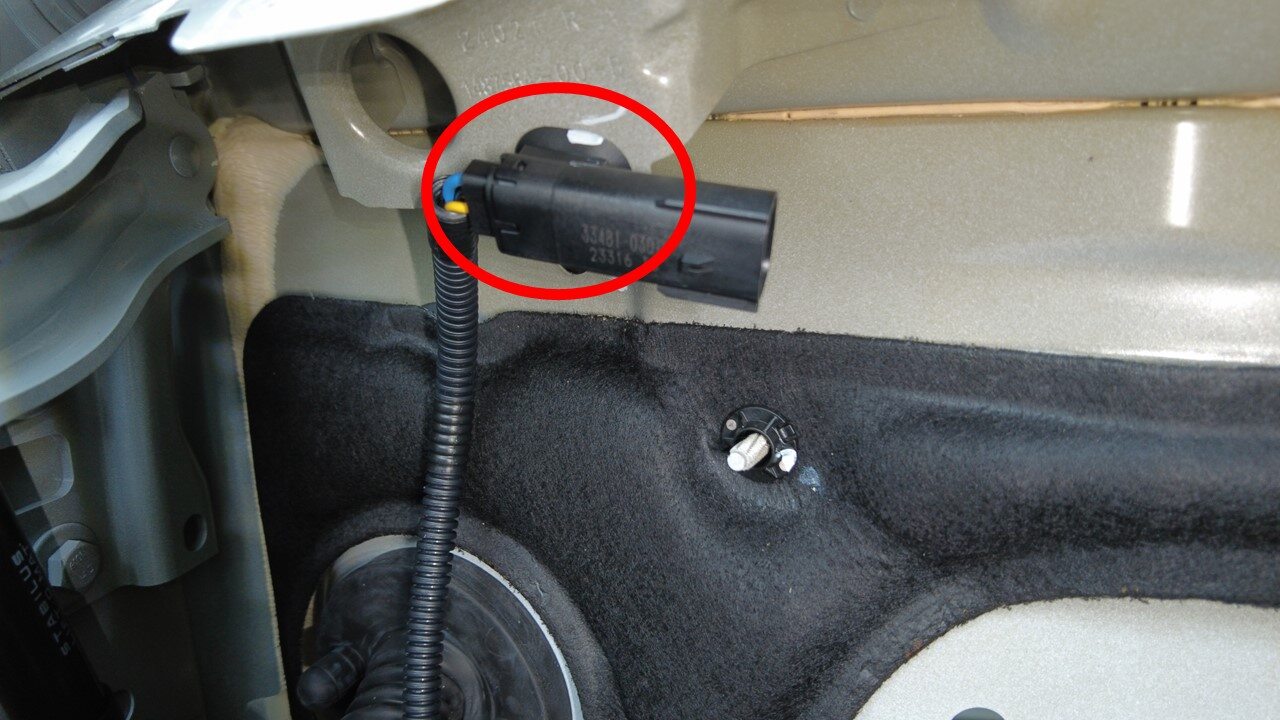

  71. Desenchufe el sensor del tubo de presión de protección de peatones delantero derecho.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No presione la pestaña roja. Tire de ella para soltar el bloqueo y, a continuación, vuelva a tirar de ella para soltar el conector.
  72. Suelte el clip del mazo de cables de la estructura de absorción de impactos derecha.
  73. Desenchufe el conector del sensor de velocidad de la rueda delantera derecha.
  74. Suelte los clips del mazo de cables del sensor de velocidad de la rueda delantera derecha (2 uds.) de la carrocería.
  75. Desenchufe el conector eléctrico del sensor del acelerómetro de colisión del soporte del módulo del extremo delantero derecho.
  76. Desenchufe el conector del faro derecho.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de la pestaña para soltar el mecanismo de bloqueo y, a continuación, tire de nuevo de ella para soltar el conector. No presione la pestaña.
  77. Desenchufe el conector del conjunto de la barra de luces delantera.
  78. Suelte el clip del mazo de cables del módulo del extremo delantero.
  79. Suelte el clip del mazo de cables delantero del conjunto del soporte del módulo del extremo delantero derecho.
  80. Retire el mazo de cables del conjunto del soporte del módulo del extremo delantero derecho.

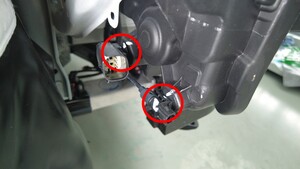

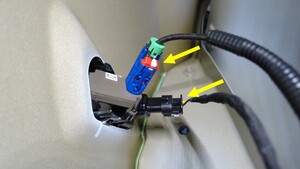

  81. Desenchufe los conectores (2 uds.) del conjunto del intermitente lateral delantero derecho.

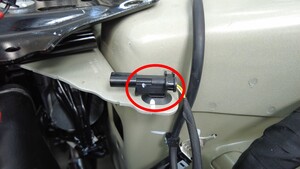

  82. Suelte el clip que fija el mazo de cables de la cámara del intermitente lateral delantero derecho a la carrocería.
  83. Presione el lado derecho del mazo de cables principal delantero a través del panel de cierre de la torre del amortiguador derecho.
  84. Desenchufe el conector del ventilador de refrigeración.
  85. Desenchufe el conector del mazo de cables del módulo del extremo delantero izquierdo.
  86. Desenchufe el sensor del tubo de presión de protección de peatones delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    No presione la pestaña roja. Tire de ella para soltar el bloqueo y, a continuación, vuelva a tirar de ella para soltar el conector.
  87. Suelte el clip del mazo de cables de la estructura de absorción de impactos izquierda.
  88. Suelte el clip del mazo de cables del módulo del extremo delantero.
  89. Suelte los clips del mazo de cables del sensor de velocidad de la rueda delantera izquierda (2 uds.) de la carrocería.
  90. Desenchufe el conector del sensor de velocidad de la rueda delantera izquierda.
  91. Desenchufe el conector eléctrico del sensor del acelerómetro de colisión del soporte del módulo del extremo delantero izquierdo.
  92. Desenchufe el conector del faro izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire de la pestaña para soltar el mecanismo de bloqueo y, a continuación, tire de nuevo de ella para soltar el conector. No presione la pestaña.
  93. Suelte el clip que sujeta el mazo de cables delantero al conjunto del soporte del módulo del extremo delantero izquierdo.
  94. Retire el mazo de cables del conjunto del soporte del módulo del extremo delantero izquierdo.
  95. Desenchufe los conectores (2 uds.) del conjunto del intermitente lateral delantero izquierdo.
  96. Suelte el clip que fija el mazo de cables de la cámara del intermitente lateral delantero izquierdo a la carrocería.
  97. Presione el lado izquierdo del mazo de cables principal delantero a través del panel de cierre de la torre del amortiguador izquierdo.

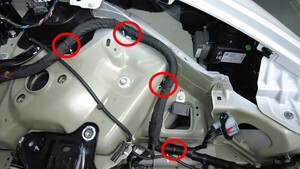

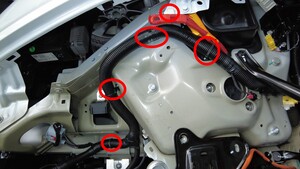

  98. Suelte los clips (7 uds.) que fijan el lado derecho del mazo de cables principal delantero a la carrocería.
  99. Suelte los clips (8 uds.) que fijan el lado izquierdo del mazo de cables principal delantero a la carrocería.

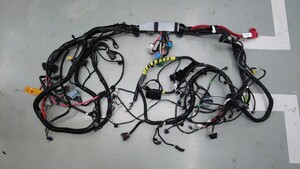

  100. Retire el mazo de cables principal delantero del vehículo.

Instalar

  1. Coloque el mazo de cables principal delantero en el vehículo para su instalación.
  2. Instale los clips (8 uds.) que fijan el lado izquierdo del mazo de cables principal delantero a la carrocería.
  3. Instale los clips (7 uds.) que fijan el lado derecho del mazo de cables principal delantero a la carrocería.
  4. Pase el lado izquierdo del mazo de cables principal delantero a través del mamparo izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que el pasacables está correctamente instalado.
  5. Pase el lado derecho del mazo de cables principal delantero a través del mamparo izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Compruebe que el pasacables está correctamente instalado.
  6. Instale el clip que fija el conector del calefactor del parabrisas a la carrocería.
  7. Enchufe el conector del calefactor del parabrisas y, a continuación, acople la pestaña de bloqueo.
  8. Pase el lado izquierdo del mazo de cables principal delantero a través del panel de cierre de la torre del amortiguador izquierdo.
  9. Instale el clip que fija el mazo de cables de la cámara del intermitente lateral delantero izquierdo a la carrocería.
  10. Enchufe los conectores (2 uds.) del conjunto del intermitente lateral delantero izquierdo.
  11. Pase el lado izquierdo del mazo de cables delantero a través del conjunto del soporte del módulo del extremo delantero izquierdo.
  12. Instale el clip que sujeta el mazo de cables delantero al conjunto del soporte del módulo del extremo delantero izquierdo.
  13. Enchufe el conector de la bomba del lavaparabrisas.
  14. Coloque los clips (5 uds.) que fijan el mazo de cables al depósito del lavaparabrisas.
  15. Enchufe el conector del sensor de nivel del lavaparabrisas.
  16. Enchufe el conector eléctrico en el sensor del acelerómetro de colisión del soporte del módulo del extremo delantero.
  17. Instale el clip que fija el mazo de cables delantero a la estructura de absorción de impactos izquierda.
  18. Instale el clip que fija el mazo de cables delantero al módulo del extremo delantero.
  19. Enchufe el conector del faro izquierdo.
  20. Enchufe el sensor del tubo de presión de protección de peatones delantero izquierdo.
  21. Instale los clips (2 uds.) que fijan el mazo de cables del sensor de velocidad de la rueda delantera izquierda a la carrocería.
  22. Enchufe el conector del sensor de velocidad de la rueda delantera izquierda.
  23. Enchufe el conector del mazo de cables del módulo del extremo delantero izquierdo.
  24. Enchufe el conector del ventilador de refrigeración.
  25. Pase el lado derecho del mazo de cables principal delantero a través del panel de cierre de la torre del amortiguador derecho.
  26. Instale el clip que fija el mazo de cables de la cámara del intermitente lateral delantero derecho a la carrocería.
  27. Enchufe los conectores (2 uds.) del conjunto del intermitente lateral delantero derecho.
  28. Pase el lado derecho del mazo de cables delantero a través del conjunto del soporte del módulo del extremo delantero derecho.
  29. Instale el clip del mazo de cables delantero en el conjunto del soporte del módulo del extremo delantero derecho.
  30. Enchufe el conector del faro derecho.
  31. Enchufe el conector eléctrico del sensor del acelerómetro de colisión del soporte del módulo del extremo delantero derecho.
  32. Instale el clip que fija el mazo de cables delantero al módulo del extremo delantero.
  33. Enchufe el conector del conjunto de la barra de luces delantera.
  34. Instale el clip que fija el mazo de cables delantero a la estructura de absorción de impactos derecha.
  35. Enchufe el sensor del tubo de presión de protección de peatones delantero derecho.
  36. Instale los clips (2 uds.) que fijan el mazo de cables del sensor de velocidad de la rueda delantera derecha a la carrocería.
  37. Enchufe el conector del sensor de velocidad de la rueda delantera derecha.
  38. Instale los clips (2 uds.) que fijan el mazo de cables principal izquierdo al faro derecho.
  39. Enchufe los conectores eléctricos (2 uds.) a la defensa delantera.
  40. Enchufe el conector del mazo de cables del módulo del extremo delantero derecho.
  41. Enchufe el conector de advertencia de peatones y, a continuación, coloque el clip que fija el mazo de cables de advertencia de peatones al altavoz.
  42. Instale los clips (2 uds.) que sujetan el soporte en línea a la carrocería delantera izquierda.
  43. Enchufe el conector del mazo de cables del bastidor auxiliar delantero.
  44. Instale el clip que fija la manguera del limpiaparabrisas al soporte del mazo de cables delantero.
  45. Instale el clip que fija la manguera de entrada del radiador al soporte del mazo de cables.
  46. Coloque el clip que fija el mazo de cables del mecanismo de dirección al bastidor auxiliar delantero.
  47. Coloque los clips (3 uds.) que fijan el mazo de cables del mecanismo de dirección al soporte de refuerzo de la unidad de almacenamiento del vano del motor.
  48. Enchufe los conectores (4 uds.) del conjunto del mecanismo de dirección.
  49. Enchufe el conector del terminal de conexión a tierra del mazo de cables delantero, en la torre del amortiguador delantero izquierdo.
  50. Instale un perno nuevo para fijar el terminal de conexión a tierra del mazo de cables delantero a la carrocería, en la torre del amortiguador delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
  51. Enchufe el conector del terminal de conexión a tierra del mazo de cables delantero, en la torre del amortiguador delantero derecho.
  52. Instale un perno nuevo para fijar el terminal de conexión a tierra del mazo de cables delantero a la carrocería, en la torre del amortiguador delantero derecho.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
  53. Instale el perno que fija la toma de tierra al compresor de aire acondicionado.
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T25
  54. Enchufe el conector del HVIL cerca de la torre de amortiguadores delantera izquierda y, a continuación, acople la pestaña de bloqueo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione la pestaña de bloqueo roja del conector para acoplar el mecanismo de bloqueo. NO empuje ni tire hacia arriba de la pestaña de bloqueo roja.
  55. Enchufe el conector de la HCU.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Gire la palanca hacia abajo y, a continuación, fije la pestaña de bloqueo roja.
  56. Instale el clip del mazo de cables del conector de la HCU.
  57. Conecte el conector del sensor de nivel de líquido de frenos.
  58. Conecte el conector del mazo de cables del conjunto del freno de potencia desacoplado (DPB).
  59. Gire la guía del mazo de cables hacia arriba y hacia atrás para instalar el clip en el mazo de cables delantero.
  60. Coloque pernos nuevos (2 uds.) para fijar la guía del mazo de cables al módulo del controlador delantero de la carrocería.
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 8 mm
  61. Instale el perno que fija la tira de toma de tierra a la parte inferior derecha del módulo del controlador delantero de la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  62. Coloque el clip que fija el cable positivo al controlador delantero de la carrocería.
  63. Enchufe el mazo de cables en los conectores del módulo del controlador delantero de la carrocería (5 uds.).
  64. Instale el protector del controlador delantero de la carrocería. Consulte Protección - Controlador de la carrocería - Parte delantera (Desinstalación y sustitución).
  65. Instale el perno prisionero que fija el borne positivo para el arranque con pinzas al soporte de la pantalla de la cubierta.
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo E5
    • Llave dinamométrica con medición de ángulos
  66. Instale la tapa del borne positivo para el arranque con pinzas.
  67. Coloque un perno nuevo que fije la toma de tierra superior del controlador delantero a la carrocería.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm de cuello largo
  68. Instale el clip que fija el conector del actuador del sistema de protección de peatones del lado izquierdo a la carrocería.
  69. Enchufe el conector del actuador del sistema de protección de peatones del lado izquierdo.
  70. Instale el clip que fija el conector del actuador del sistema de protección de peatones del lado derecho a la carrocería.
  71. Enchufe el conector del actuador del sistema de protección de peatones del lado derecho.
  72. Instale el módulo del limpiaparabrisas. Consulte Wiper Module (LHD) (Remove and Replace).
  73. Instale el conducto de admisión de la cabina. Consulte Duct - Air Intake (Remove and Replace).
  74. Instale los revestimientos de rueda delanteros izquierdo y derecho. Consulte WHEEL LINER - FRONT - LEFT HAND (Remove and Replace).
  75. Conecte el conector eléctrico J6 de la unidad de almacenamiento del vano del motor al módulo del controlador izquierdo de la carrocería.
  76. Conecte el conector eléctrico J1 al módulo del controlador izquierdo de la carrocería.
  77. Coloque los clips del mazo de cables (2 uds.) en el controlador izquierdo de la carrocería.
  78. Conecte el conector blanco del mazo de cables delantero X909 en el mazo de cables izquierdo de la carrocería.
  79. Coloque el perno que fija el mazo de cables de tierra a la zona del pilar A izquierdo.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
    • Vaso de 10 mm de cuello largo
  80. Coloque los clips (3 uds.) que sujetan el mazo de cables delantero al panel de la cubierta izquierda.
  81. Coloque los clips (2 uds.) que sujetan el mazo de cables delantero a la carrocería alrededor de la zona del pedal del acelerador.
  82. Conecte el conector del pedal del acelerador.
  83. Tire del mazo de cables delantero desde el lado izquierdo hacia el derecho.
  84. Coloque los clips (2 uds.) que sujetan el mazo de cables delantero al panel de la cubierta derecha.
  85. Instale la moqueta delantera izquierda. Consulte CABIN CARPET - FRONT - LEFT HAND (Remove and Replace).
  86. Enchufe el conector eléctrico J6 de la unidad de almacenamiento del vano del motor al módulo del controlador derecho de la carrocería.
  87. Enchufe el conector eléctrico J1 al módulo del controlador derecho de la carrocería.
  88. Coloque el perno que fija el mazo de cables al pilar A derecho.
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  89. Coloque el clip y el gancho que sujetan el cable de CC-CC al soporte del mazo de cables derecho.
  90. Conecte el conector de baja tensión.
  91. Conecte el conector y, a continuación, coloque el clip que lo sujeta al módulo del controlador derecho de la carrocería.
  92. Conecte los conectores (3 uds.) del lado derecho del ordenador del vehículo.
  93. Coloque los clips (2 uds.) que sujetan el mazo de cables a la parte inferior del ordenador del vehículo.
  94. Conecte los conectores (3 uds.) del lado izquierdo del ordenador del vehículo.
  95. Instale el conducto de la zona de los pies del pasajero. Consulte INSTRUMENT PANEL - PASSENGER FOOTWELL DUCT (Remove and Replace).
  96. Instale la moqueta delantera derecha. Consulte CABIN CARPET - FRONT - RIGHT HAND (Remove and Replace).
  97. Conecte la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  98. Instale la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución).
  99. Instale el conjunto del filtro HEPA. Consulte SERVICE KIT - HEPA AND CARBON FILTERS (Remove and Replace).
  100. Suba todas las ventanillas y cierre todas las puertas.
  101. Retire el vehículo del elevador.
