Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace)

Código de corrección 1630021002 FRT 1.44 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete:Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno remachable que sujeta la barra colectora negativa/positiva de carga rápida al lado de la conexión de CC
5 Nm (3.7 lbs-ft) + 60 degrees
  • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
 Sustitución 1104475-00-F
Pernos (2 uds.) que sujetan el conjunto del contactor de carga rápida al compartimento auxiliar
5.5 Nm (4.1 lbs-ft)
  • VASO, CUADRADILLO DE 1/4", 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN
 Reutilizar

Retirar

  1. Retire la cubierta de los terminales del lado izquierdo. Consulte Cover - Left Terminals - PN Prefixed with 2xx (Remove and Replace).

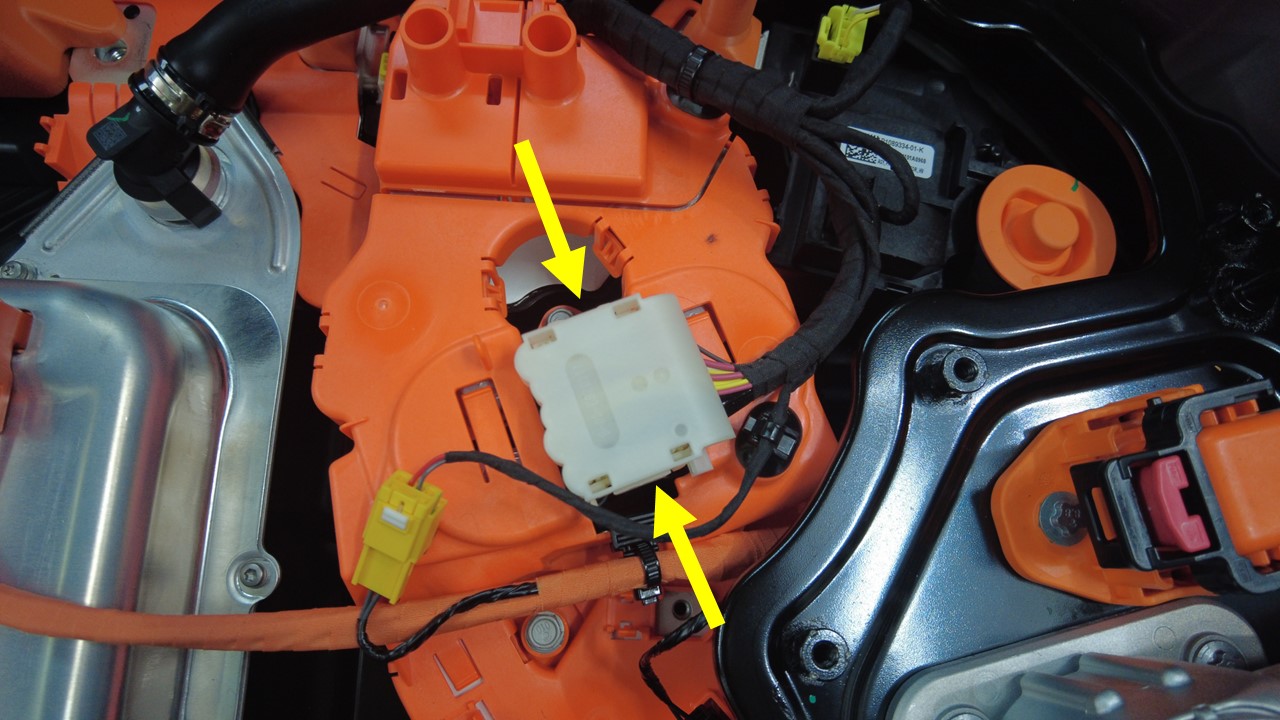

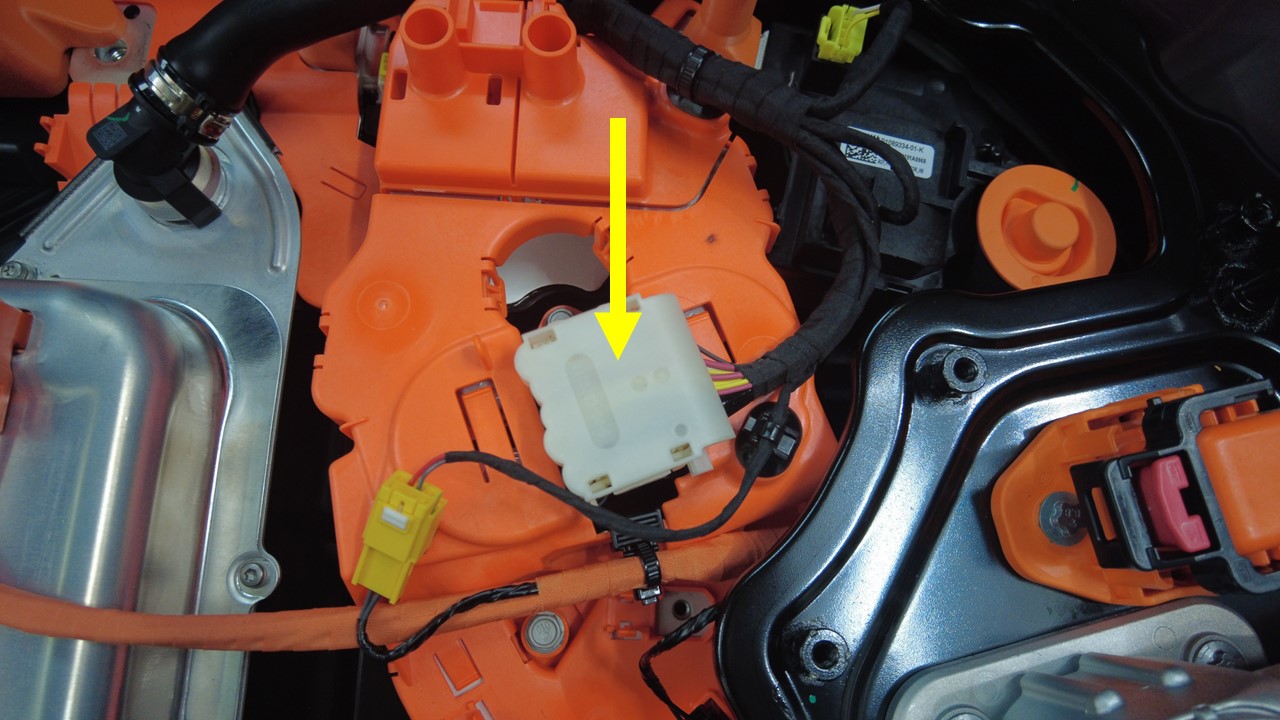

  2. Desconecte el conector del mazo de cables del filtro de CA del cable PCS2 Lite; para ello, tire de la pestaña de bloqueo hacia arriba.

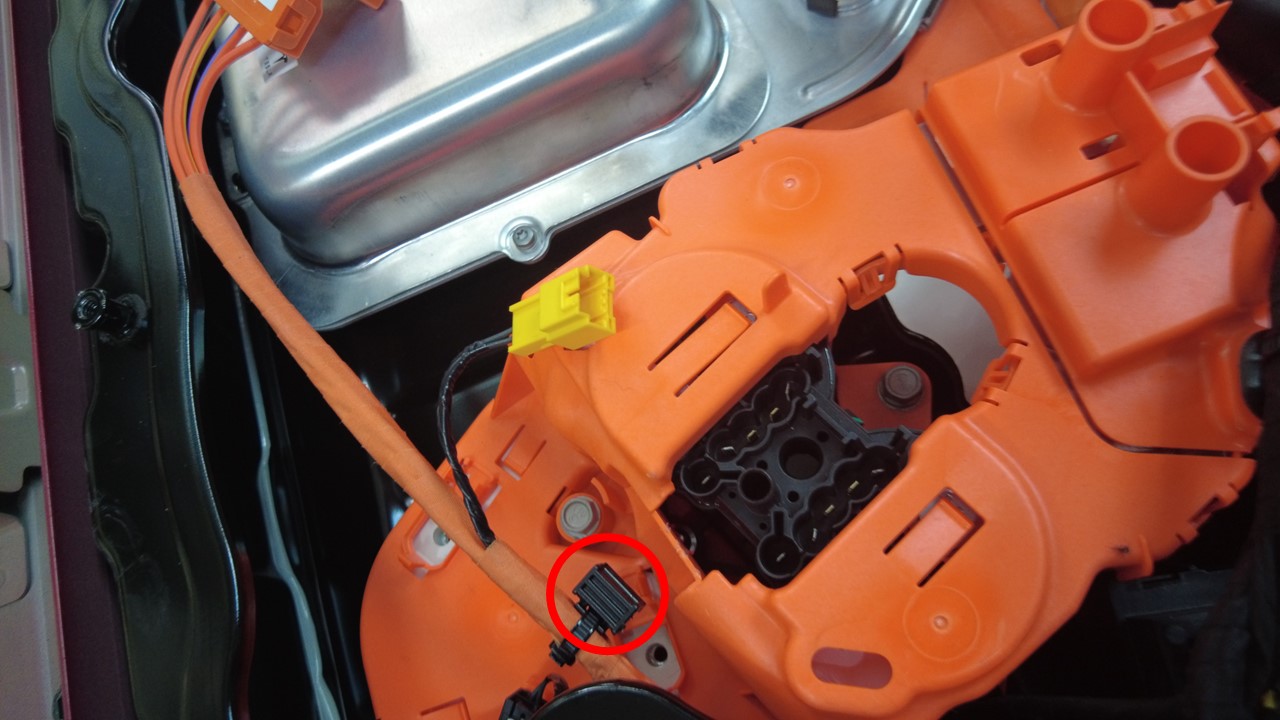

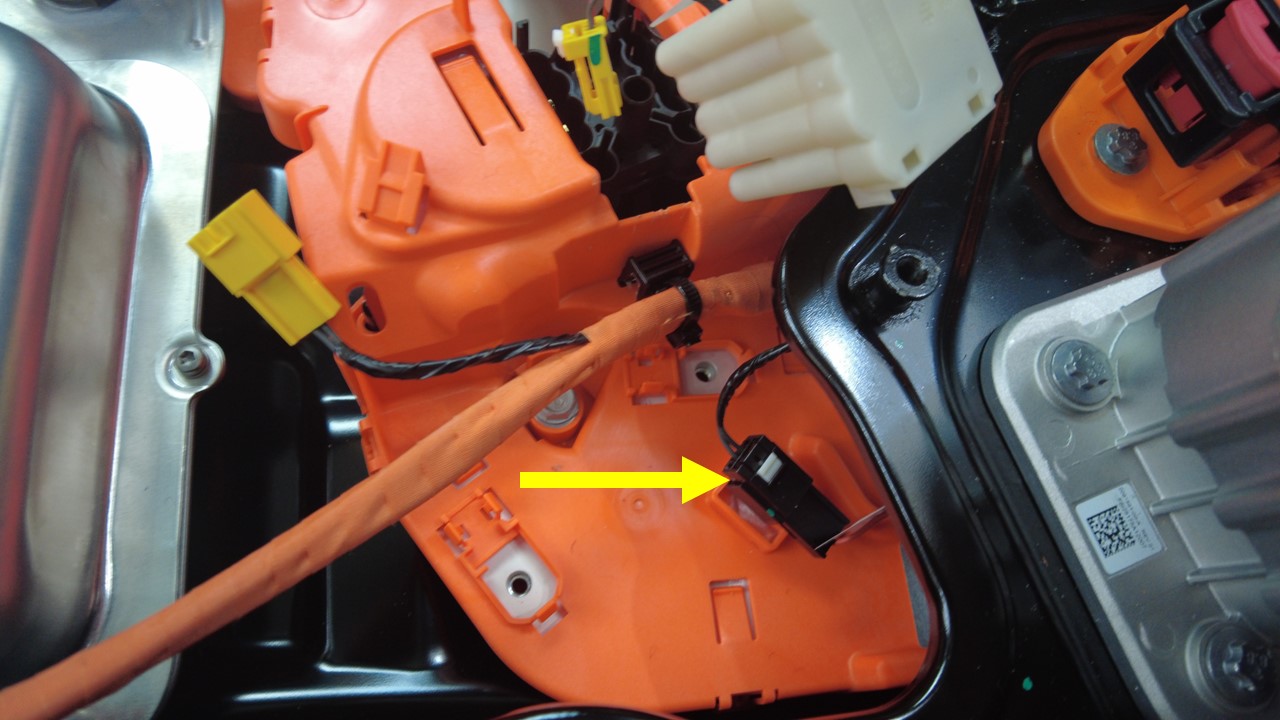

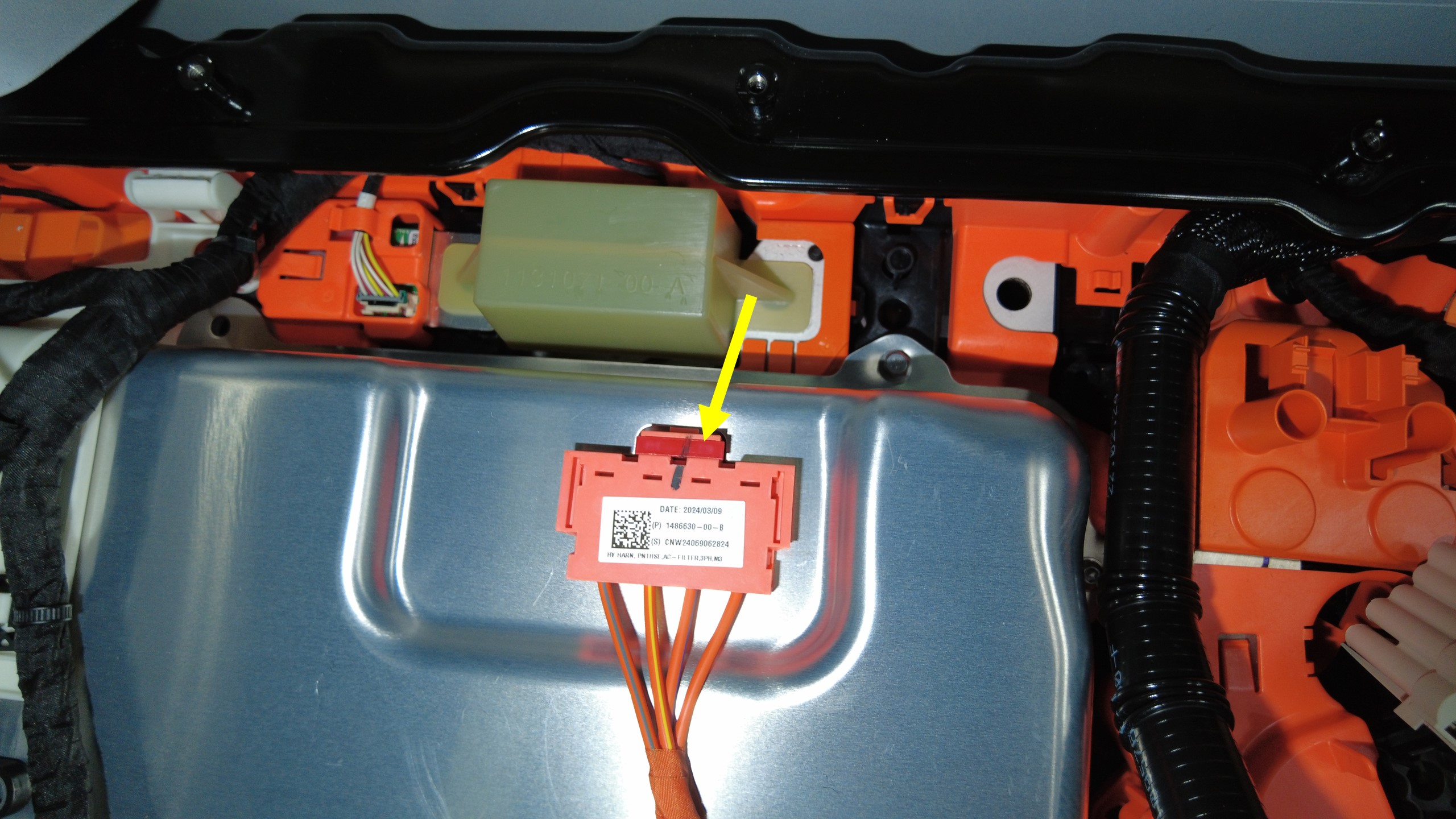

  3. Desconecte el conector del contactor de carga rápida de baja tensión; para ello, presione las pestañas de ambos lados con las manos y tire del conector hacia arriba.

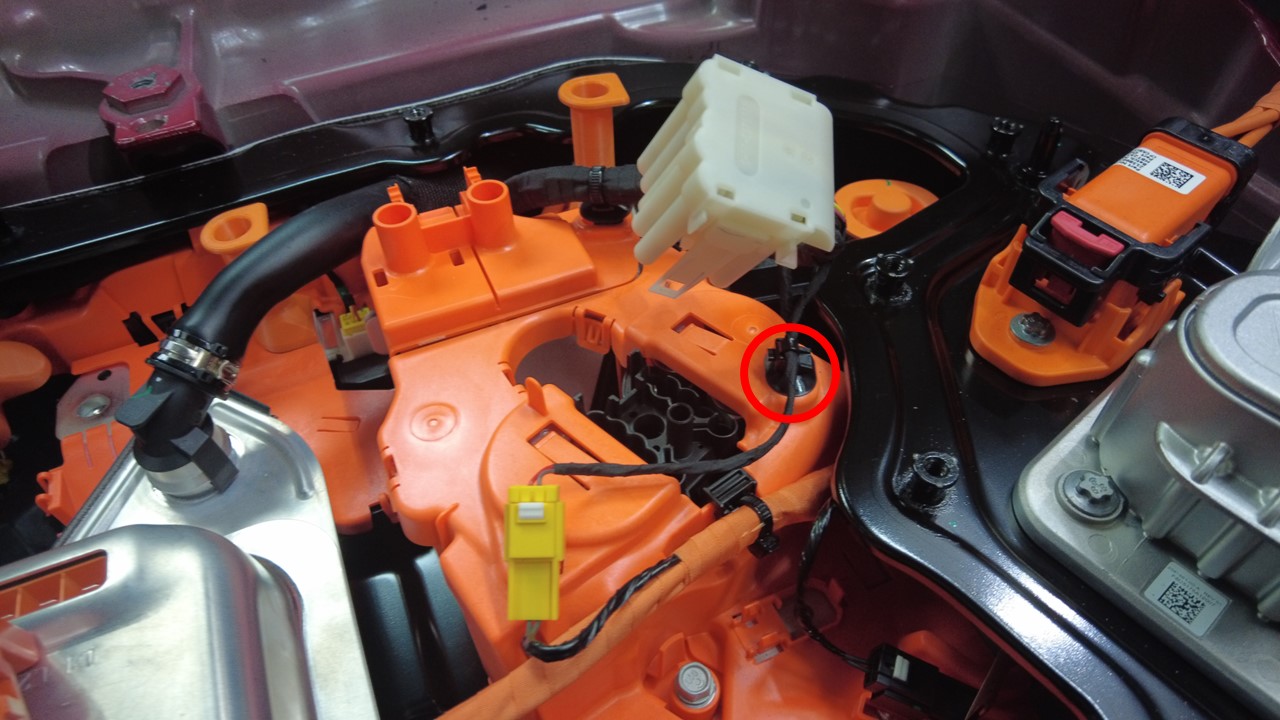

  4. Desconecte los conectores del mazo de cables del filtro de CA (2 uds.) de la cubierta del contactor de carga rápida; para ello, suelte las pestañas de bloqueo y tire de ellas.
  5. Retire los clips del mazo de cables (3 uds.) de la cubierta del contactor de carga rápida y aparte el mazo de cables a un lado.

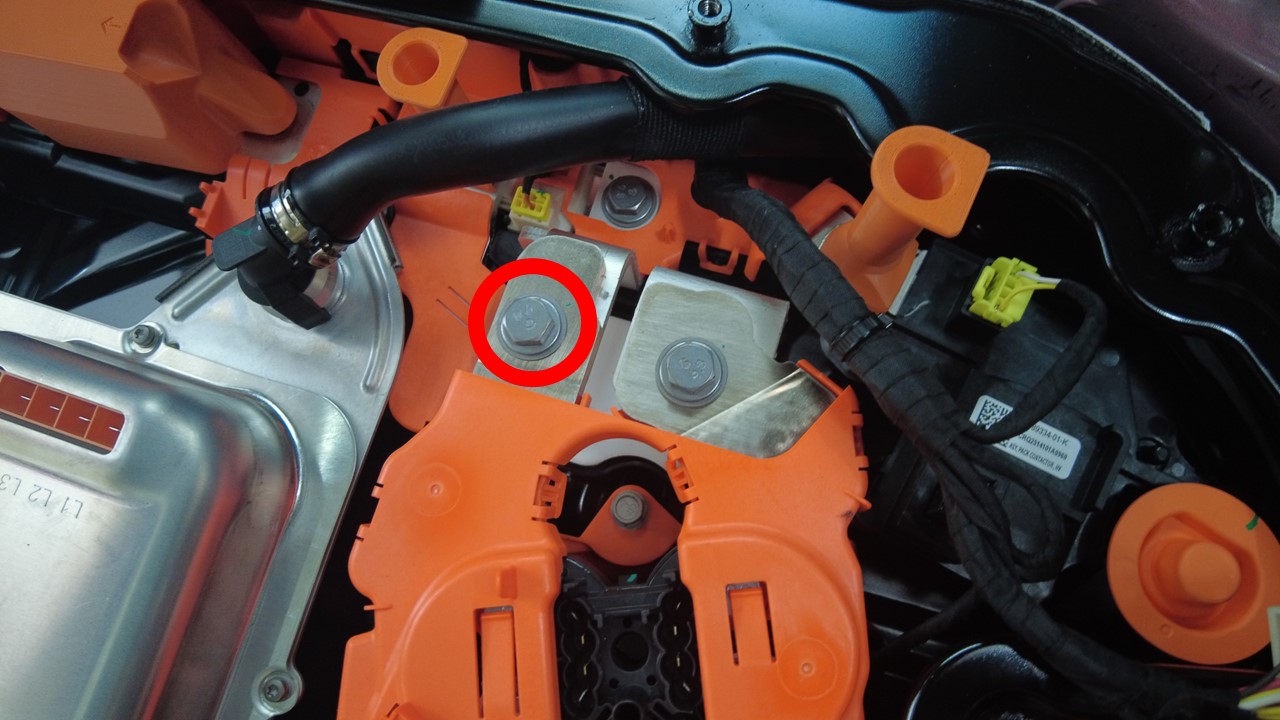

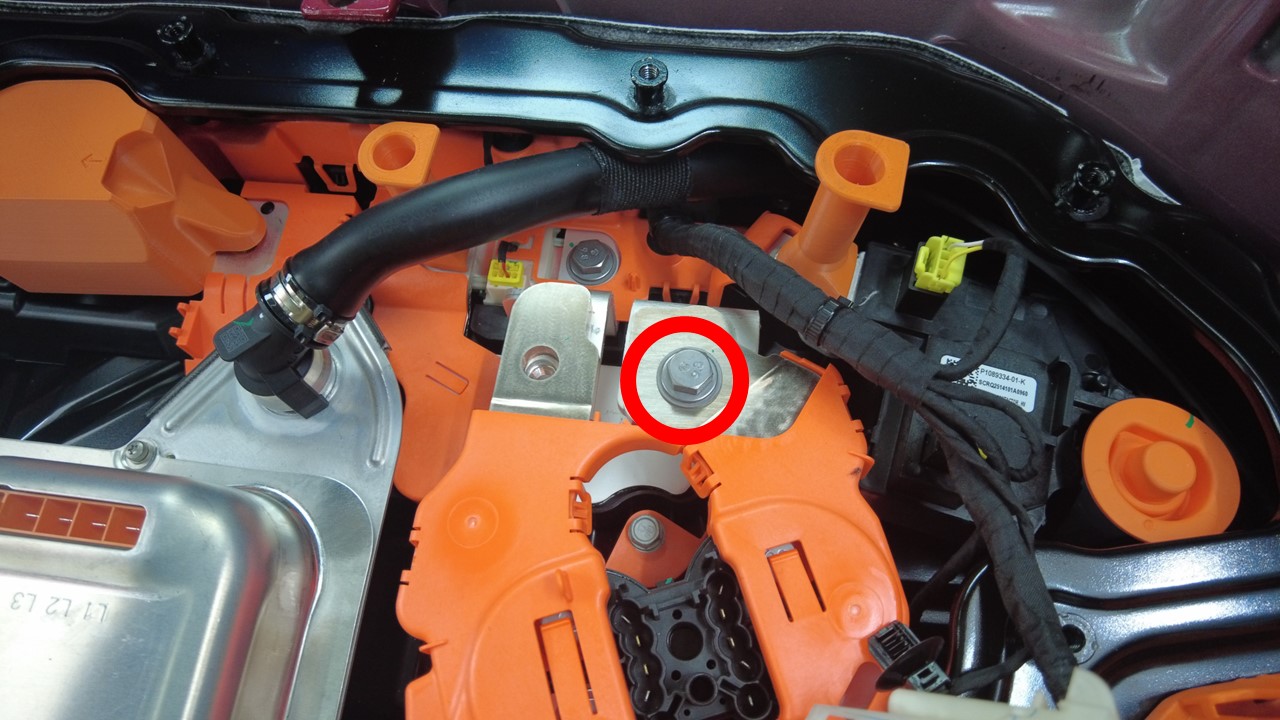

  6. Retire y deseche el perno remachable que sujeta la barra colectora negativa de carga rápida al lado de la conexión de CC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
  7. Retire y deseche el perno remachable que sujeta la barra colectora positiva de carga rápida al lado de la conexión de CC.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
  8. Retire la junta del cabezal de entrada. Consulte Seal - HV Input Header (Remove and Replace).

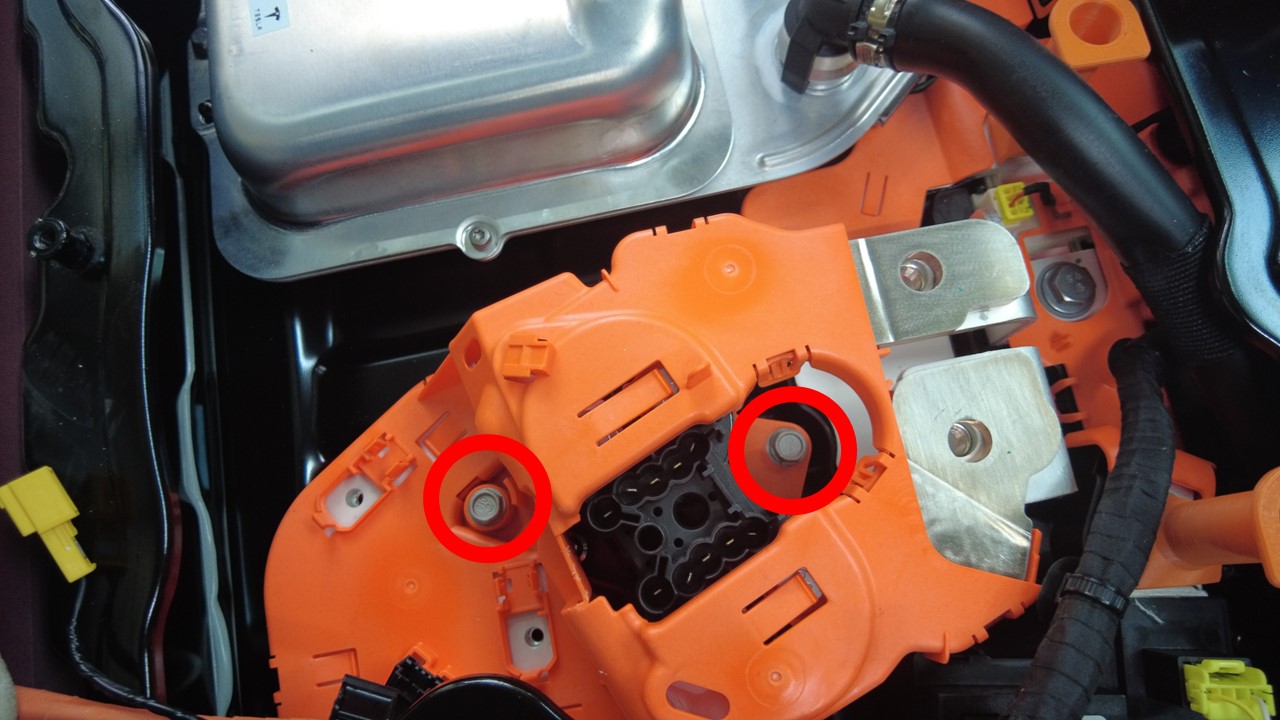

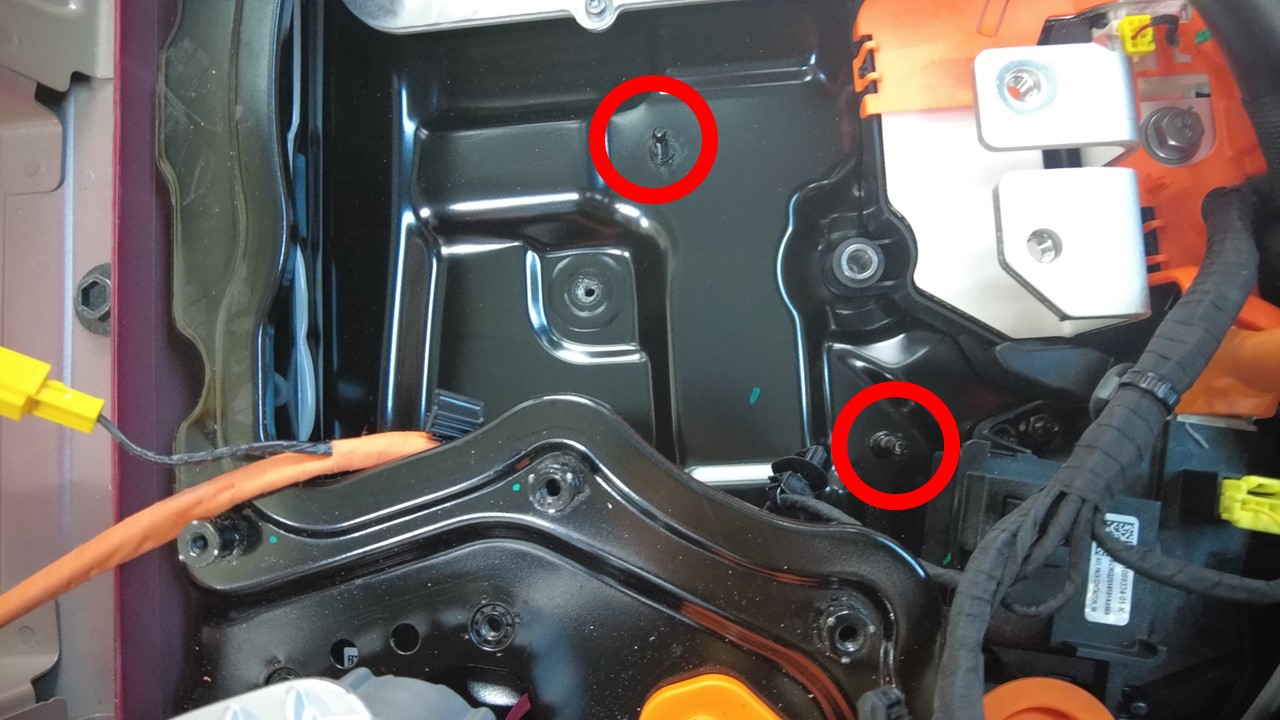

  9. Retire los pernos (2 uds.) que sujetan el conjunto del contactor de carga rápida al compartimento auxiliar.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN

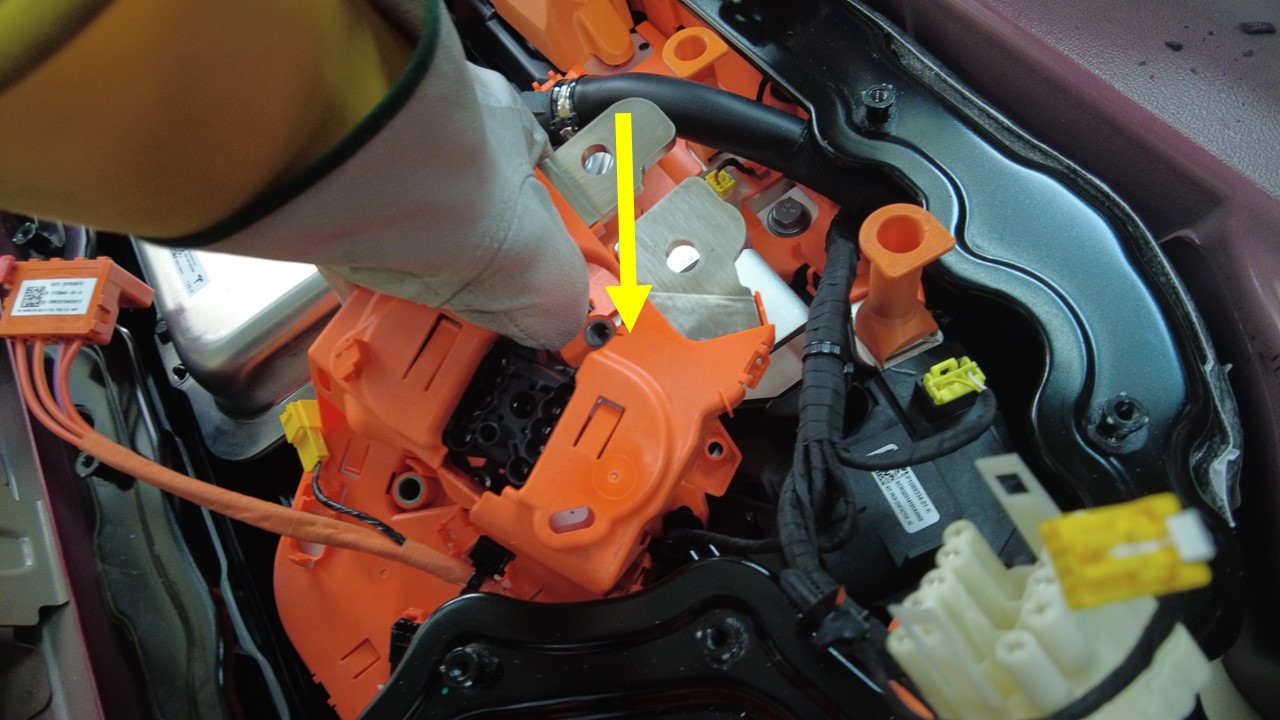

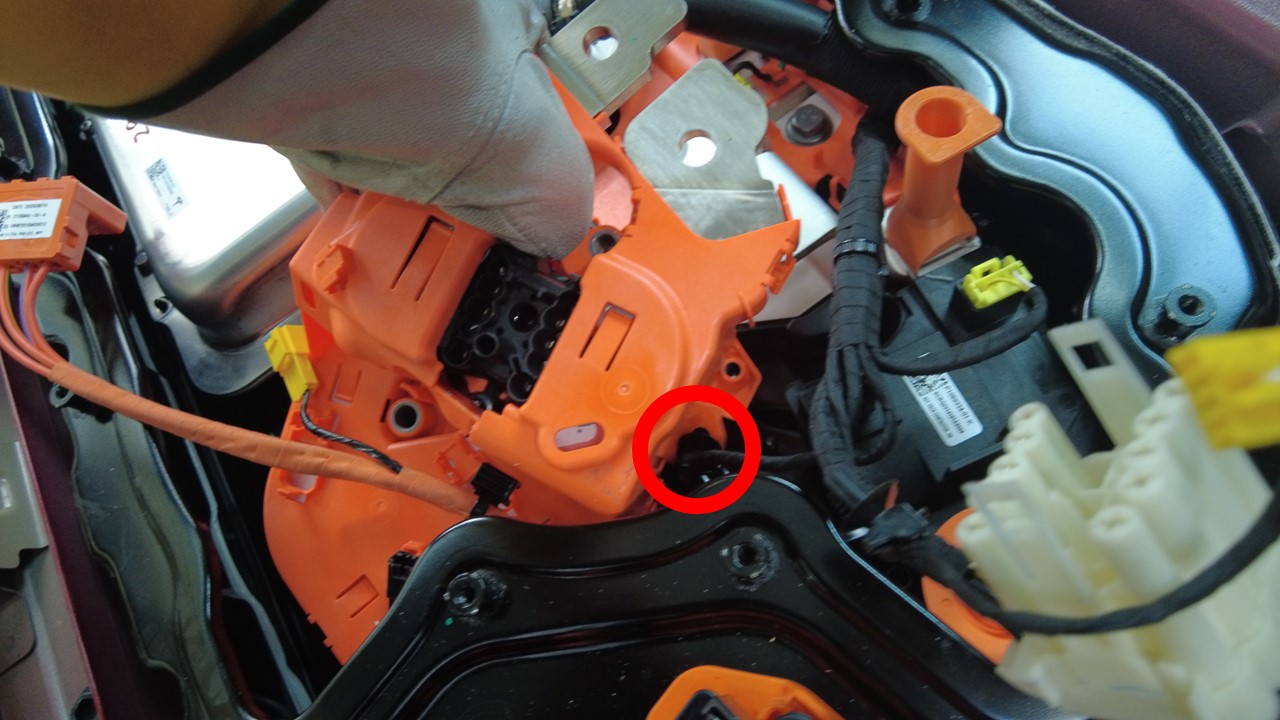

  10. Retire el conjunto del contactor de carga rápida del compartimento auxiliar; para ello, suelte el clip, desenganche los pasadores guía (2 uds.) e inclínelo hacia arriba.
  11. Quítese los guantes aislantes de alta tensión y los sobreguantes de cuero.

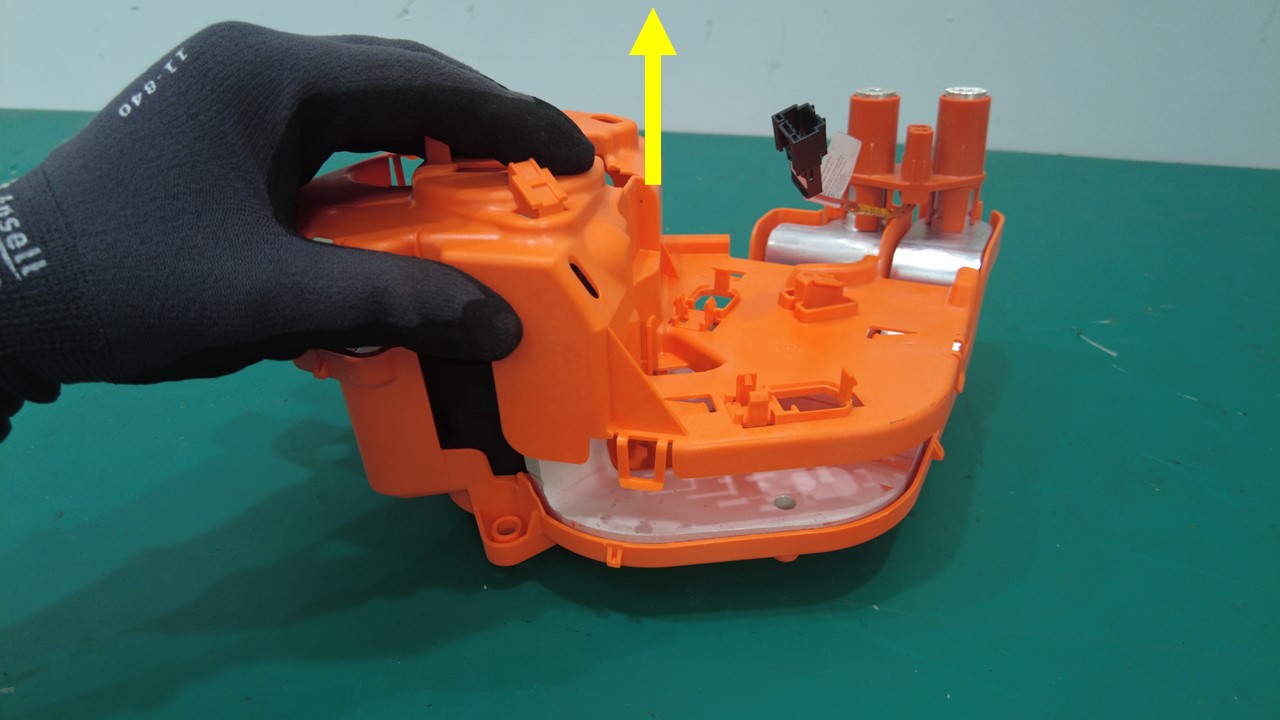

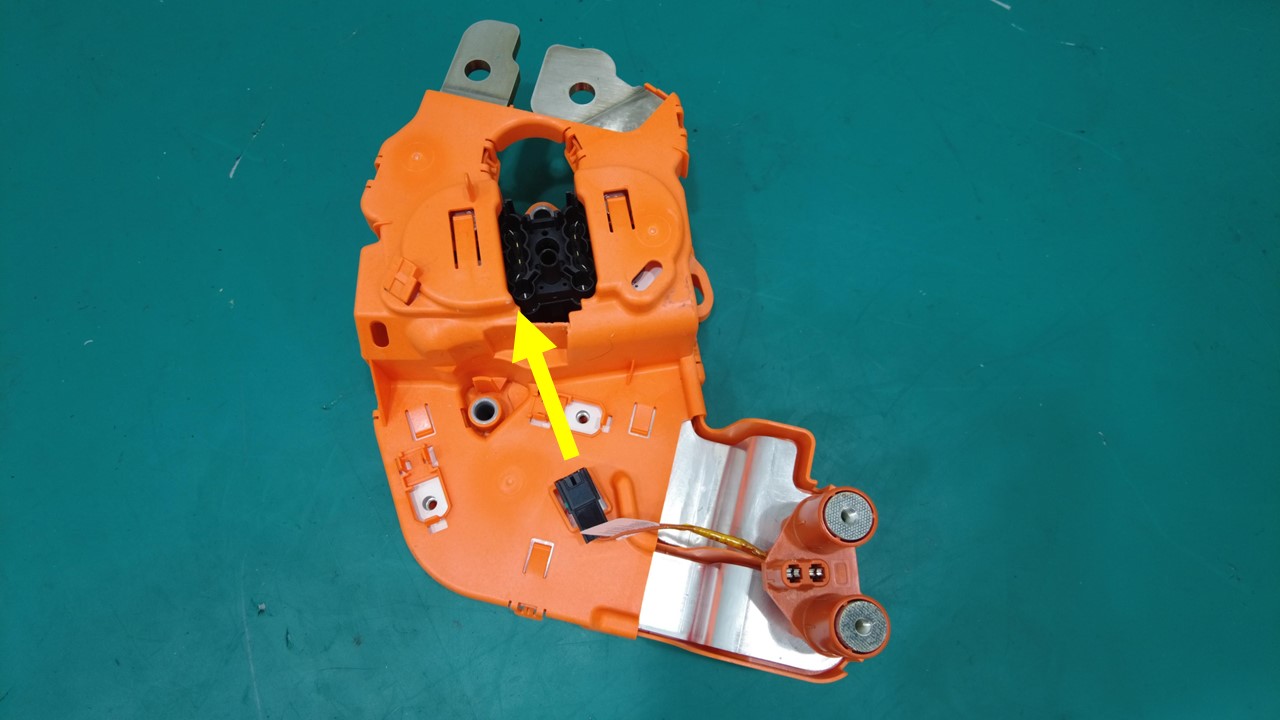

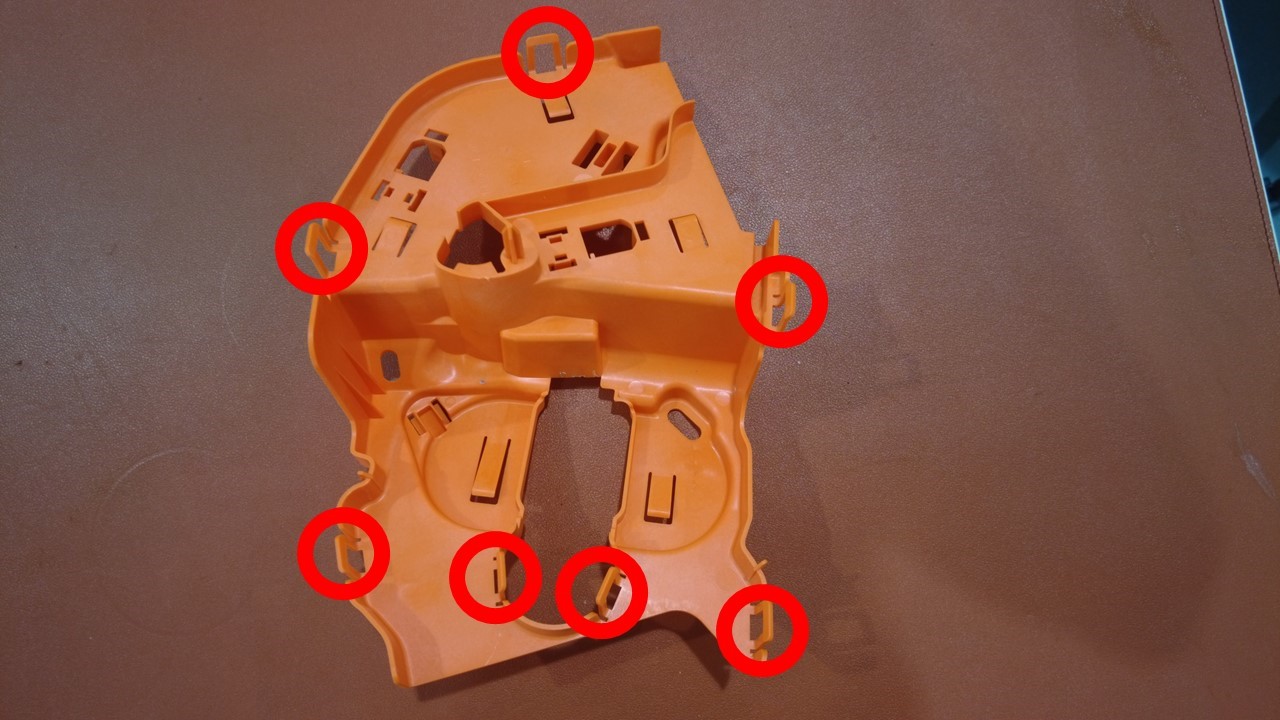

  12. Retire la cubierta de carga rápida del conjunto del contactor de carga rápida; para ello, suelte los clips (7 uds.), desenganche el pasador de alineación e incline el clip del mazo de cables hacia arriba para retirarlo.

Instalar

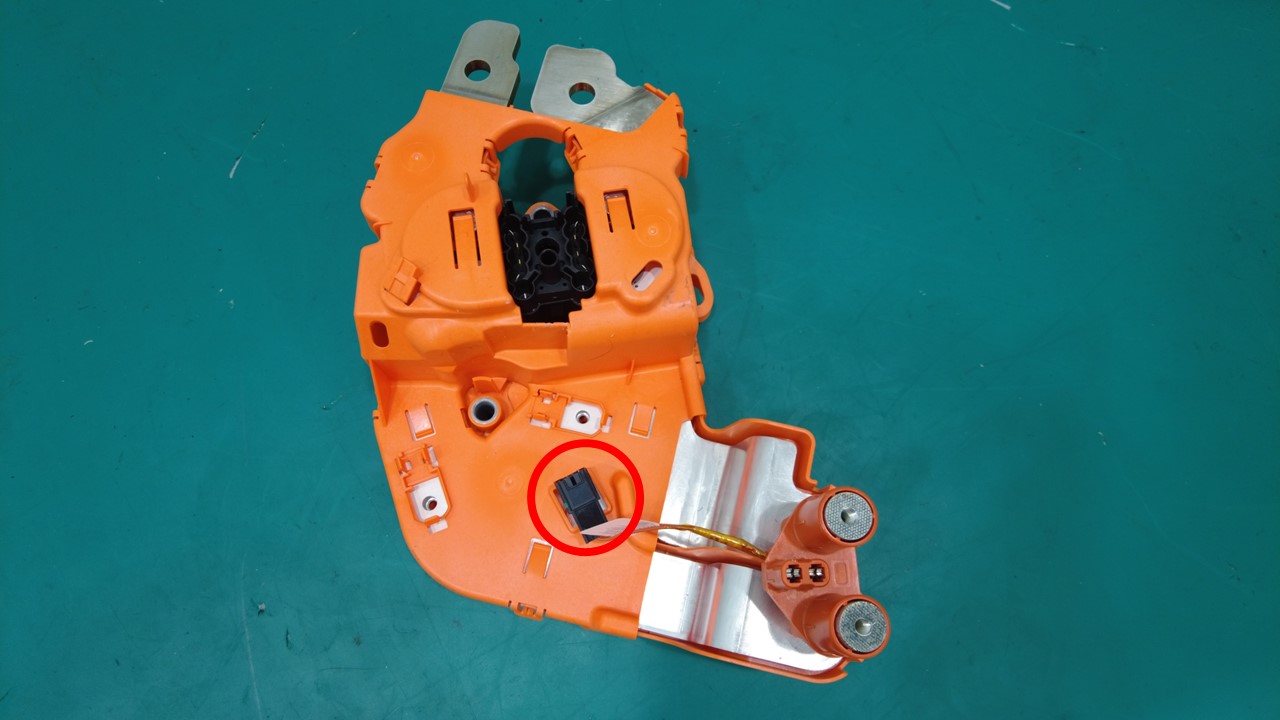

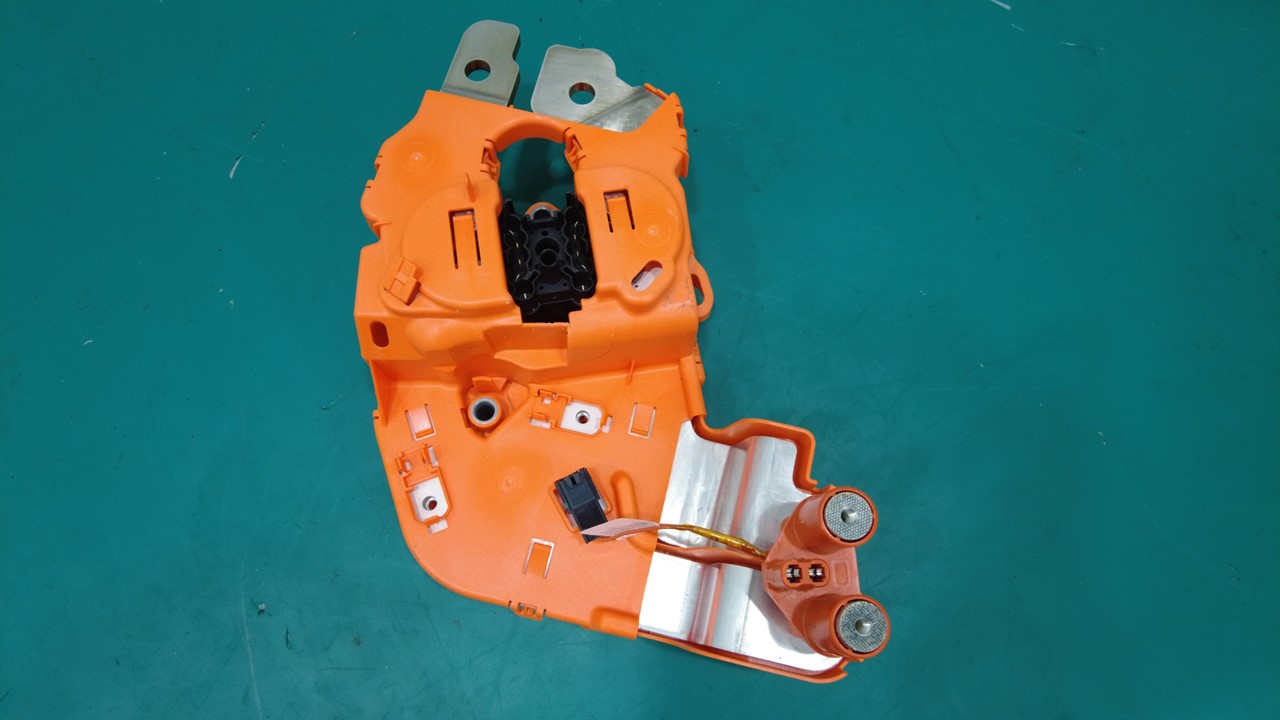

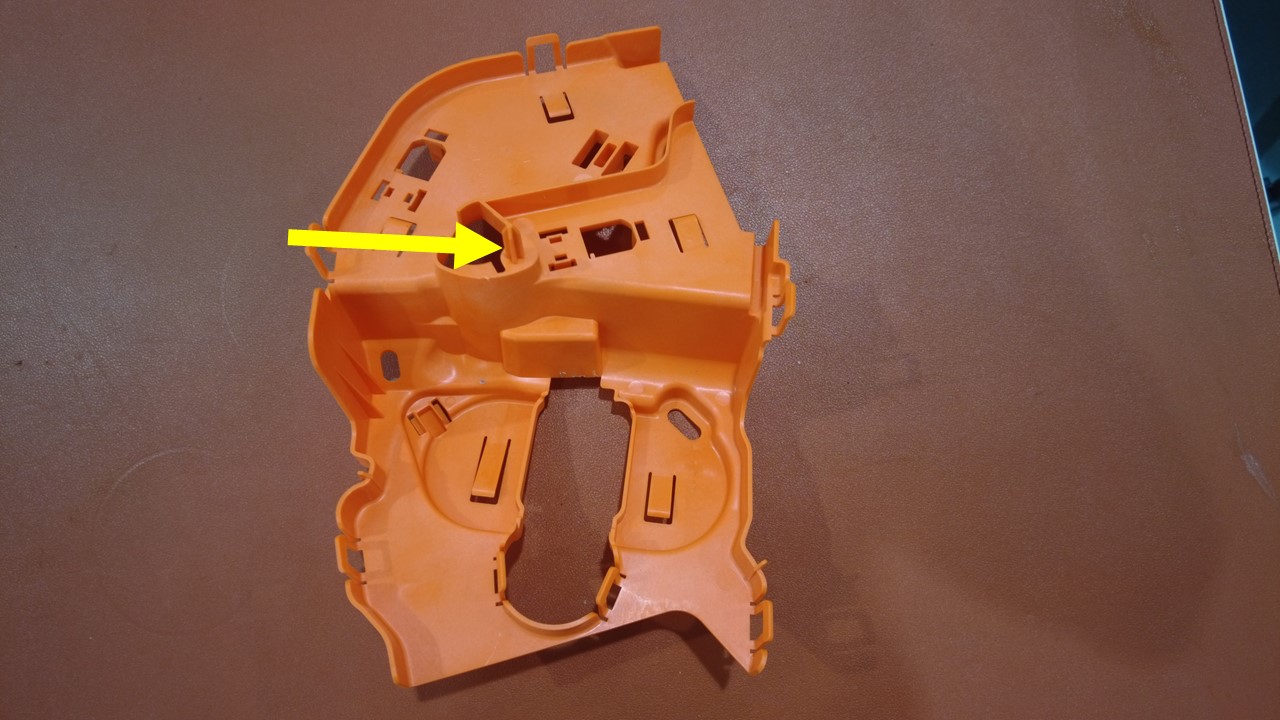

  1. Instale la cubierta de carga rápida en el conjunto del contactor de carga rápida; para ello, alinee el pasador de alineación y fije los clips (7 uds.) y el clip del mazo de cables.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que todos los clips están colocados en su sitio.
  2. Póngase los guantes aislantes de alta tensión y los guantes de cuero encima.
  3. Instale el conjunto del contactor de carga rápida en el compartimento auxiliar; para ello, inclínelo un poco, alinee los pasadores guía (2 uds.) y fije el clip.
  4. Coloque los pernos (2 uds.) que sujetan el conjunto del contactor de carga rápida al compartimento auxiliar.
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Marque los pernos después de apretarlos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 10 mm, UNIV., AISLADO PARA ALTA TENSIÓN
  5. Instale la junta del cabezal de entrada. Consulte Seal - HV Input Header (Remove and Replace).
  6. Instale un perno remachable nuevo para sujetar la barra colectora positiva de carga rápida al lado de la conexión de CC.
    5 Nm (3.7 lbs-ft) + 60 degrees
    Informational PurposesAn informational icon, calling your attention
    Nota
    Marque los pernos después de apretarlos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN

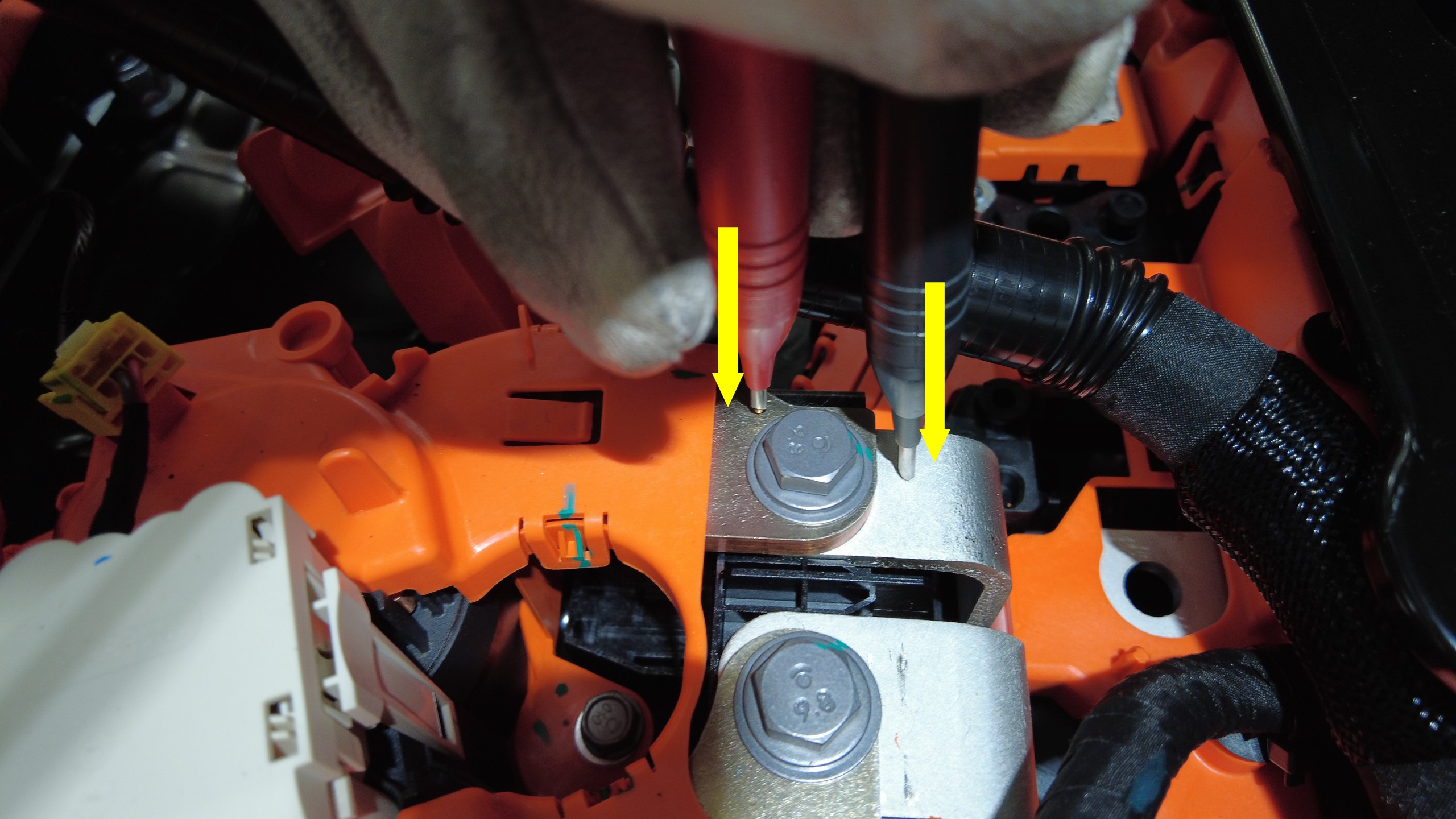

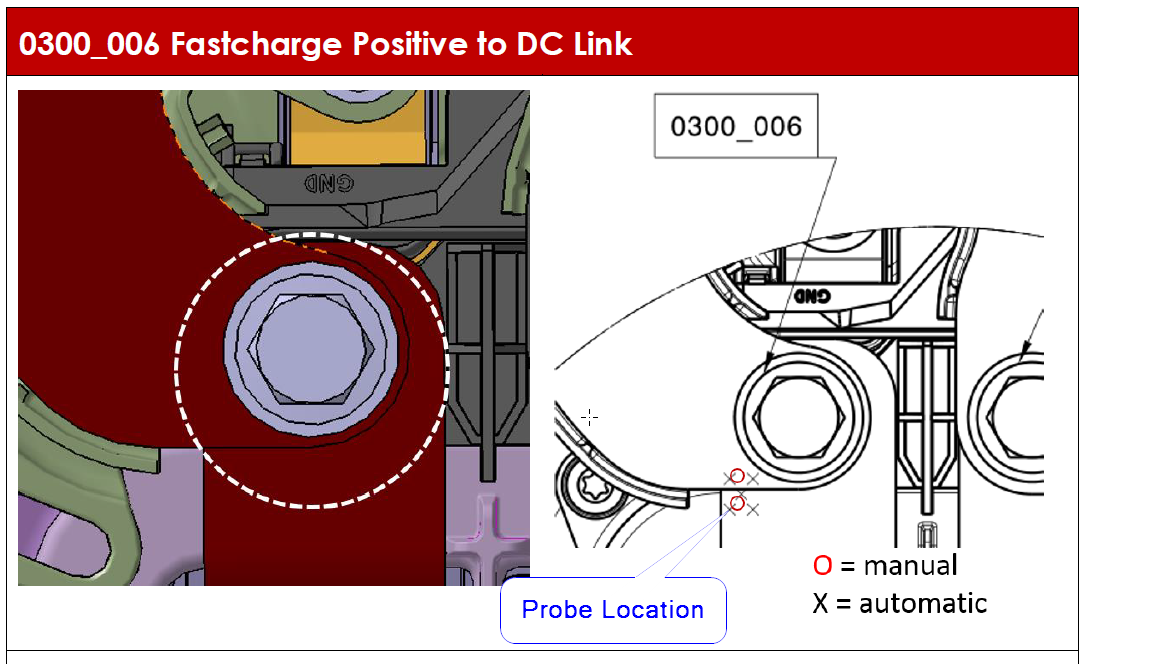

  7. Realice una prueba de impedancia de Hioki en la conexión positiva de alta tensión para comprobar que mide 25 𝜇Ω o menos.

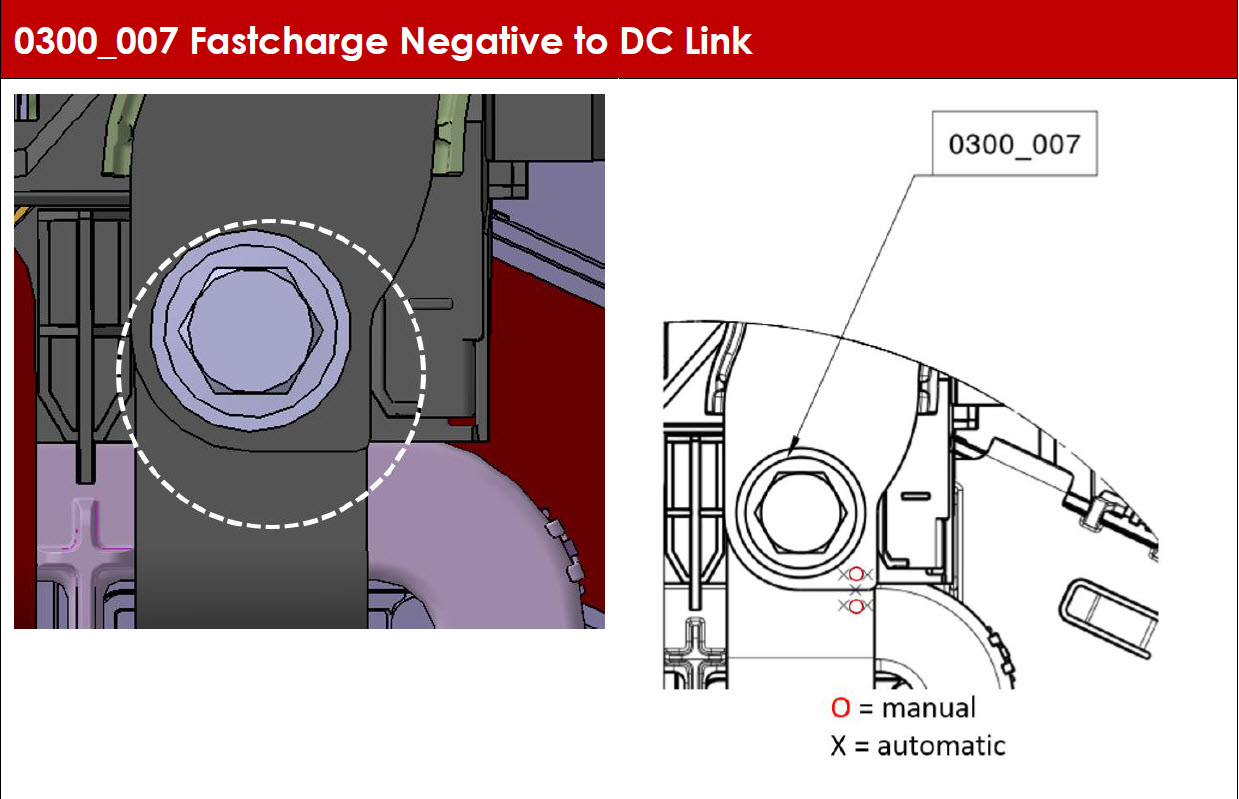

  8. Instale un perno remachable nuevo para sujetar la barra colectora negativa de carga rápida al lado de la conexión de CC.
    5 Nm (3.7 lbs-ft) + 60 degrees
    Informational PurposesAn informational icon, calling your attention
    Nota
    Marque los pernos después de apretarlos.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN

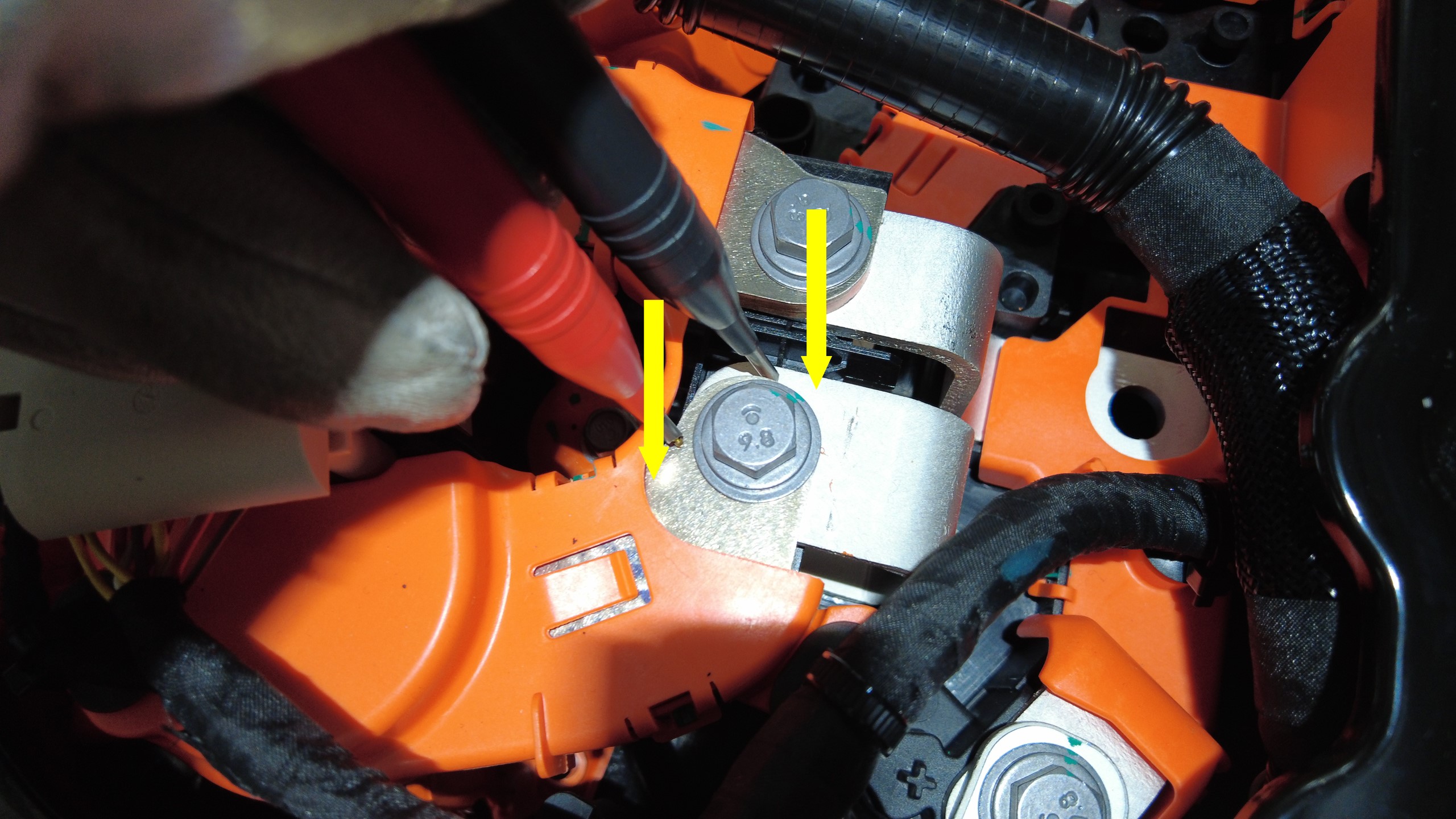

  9. Realice una prueba de impedancia de Hioki en la conexión negativa de alta tensión para comprobar que mide 40 𝜇Ω o menos.
  10. Fije los clips del mazo de cables (3 uds.) a la cubierta del contactor de carga rápida.
  11. Enchufe los conectores del mazo de cables del filtro de CA (2 uds.) a la cubierta del contactor de carga rápida.
  12. Enchufe el conector del contactor de carga rápida de baja tensión.
  13. Enchufe el conector del mazo de cables del filtro de CA al cable PCS2 Lite; para ello, presiónelo hacia abajo y, a continuación, presione la pestaña de bloqueo hacia abajo para fijarla.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el conector quede bien asentado.
  14. Instale la cubierta de los terminales del lado izquierdo. Consulte Cover - Left Terminals - PN Prefixed with 2xx (Remove and Replace).
