Armazón - Respaldo - Asiento delantero (asiento deportivo) (Desinstalación y sustitución)

Código de corrección 1307020402 0,18 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-10-30: Se ha añadido un nuevo procedimiento.

Retirar

  1. Retire el reposacabezas izquierdo del asiento. Consulte Reposacabezas - Asiento delantero - Lado izquierdo (asiento deportivo) (Desinstalación y sustitución).
  2. Coloque el asiento delantero izquierdo totalmente hacia delante y hacia arriba.

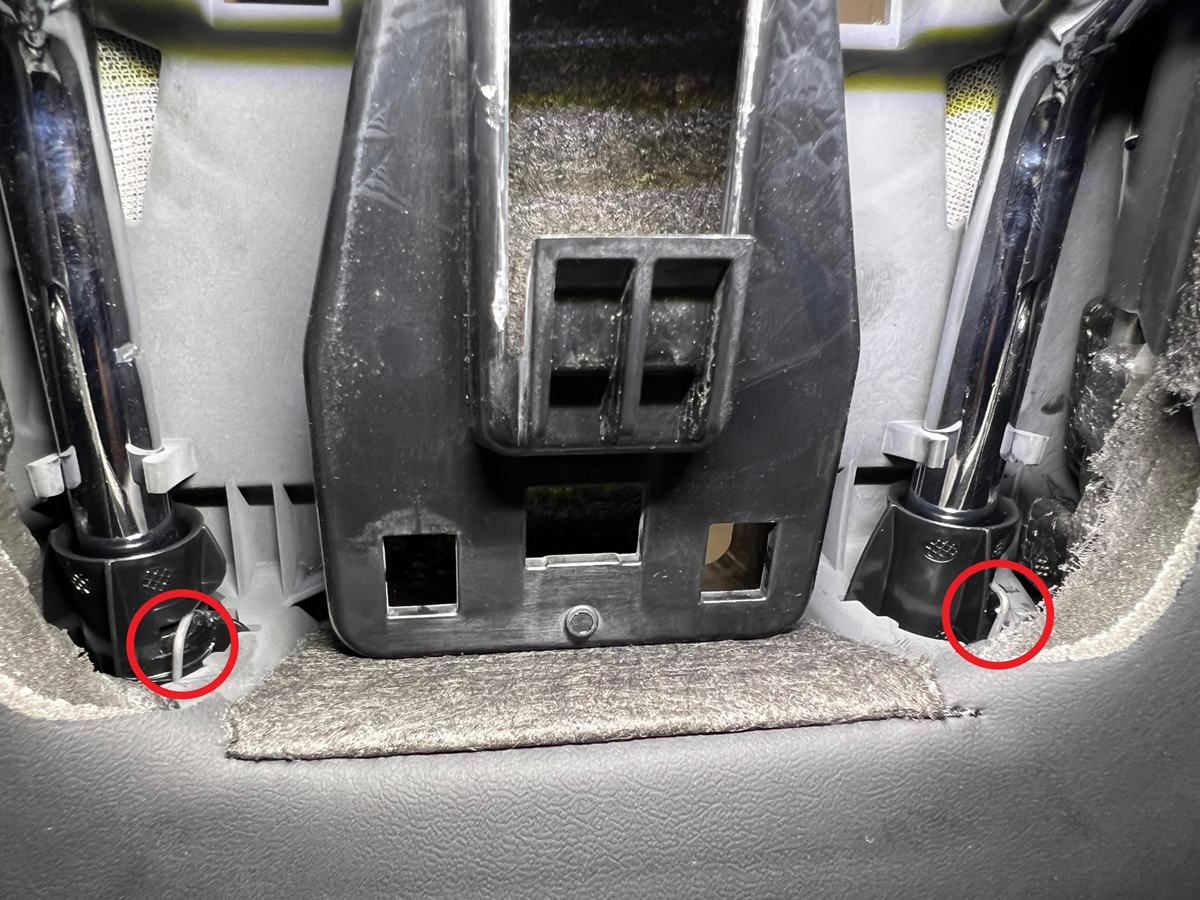

  3. Suelte los clips con correa (2 uds.) de la sección inferior del armazón del respaldo del asiento izquierdo.

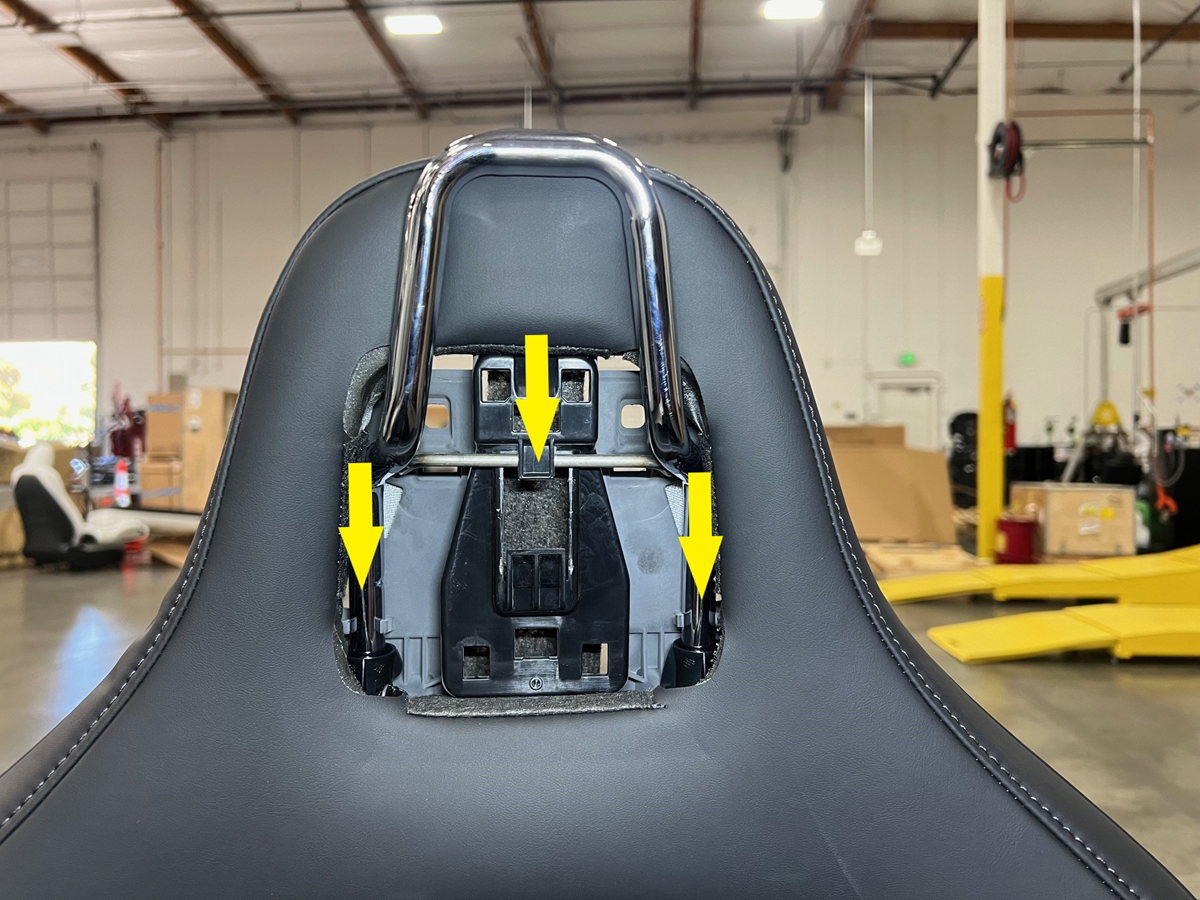

  4. Suelte los clips de bloqueo que fijan el conjunto del soporte del reposacabezas delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Presione los clips de liberación del reposacabezas, asegúrese de que ambos clips se han soltado totalmente y, a continuación, suelte el conjunto de soporte del reposacabezas tirando de él en línea recta.

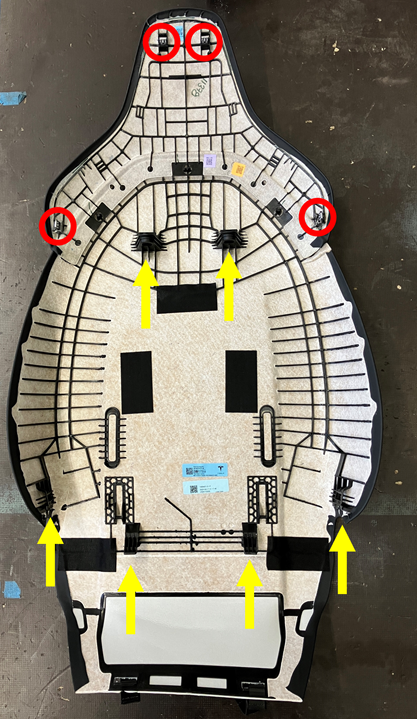

  5. Suelte los clips (4 uds.) y las pestañas (6 uds.) que fijan el armazón del respaldo al asiento izquierdo y, a continuación, retire el armazón del bastidor del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Empiece por la parte superior del asiento y tire del armazón para separarlo del bastidor. Cuando los clips laterales estén libres, tire de la parte inferior y saque con cuidado las pestañas inferiores para sacarlas de las ranuras. Si se tira de ellos directamente, los clips del respaldo del asiento pueden romperse. Suelte el resto de clips de la parte inferior del conjunto del asiento.

Instalar

  1. Coloque el armazón en el respaldo del asiento izquierdo y, a continuación, instale los clips (4 uds.) y las pestañas (6 uds.) que fijan el armazón del respaldo al bastidor del asiento izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Instale primero los clips inferiores y, a continuación, gire el armazón hacia arriba hasta su posición. Aplique una ligera presión para asegurarse de que el armazón del respaldo del asiento está bien fijado. Los postes del reposacabezas encajarán en el respaldo del asiento al instalarse.
  2. Enganche los clips con correa (2 uds.) en el conjunto del armazón del respaldo del asiento izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que las correas están bien tensadas para garantizar un ajuste y una instalación adecuados.

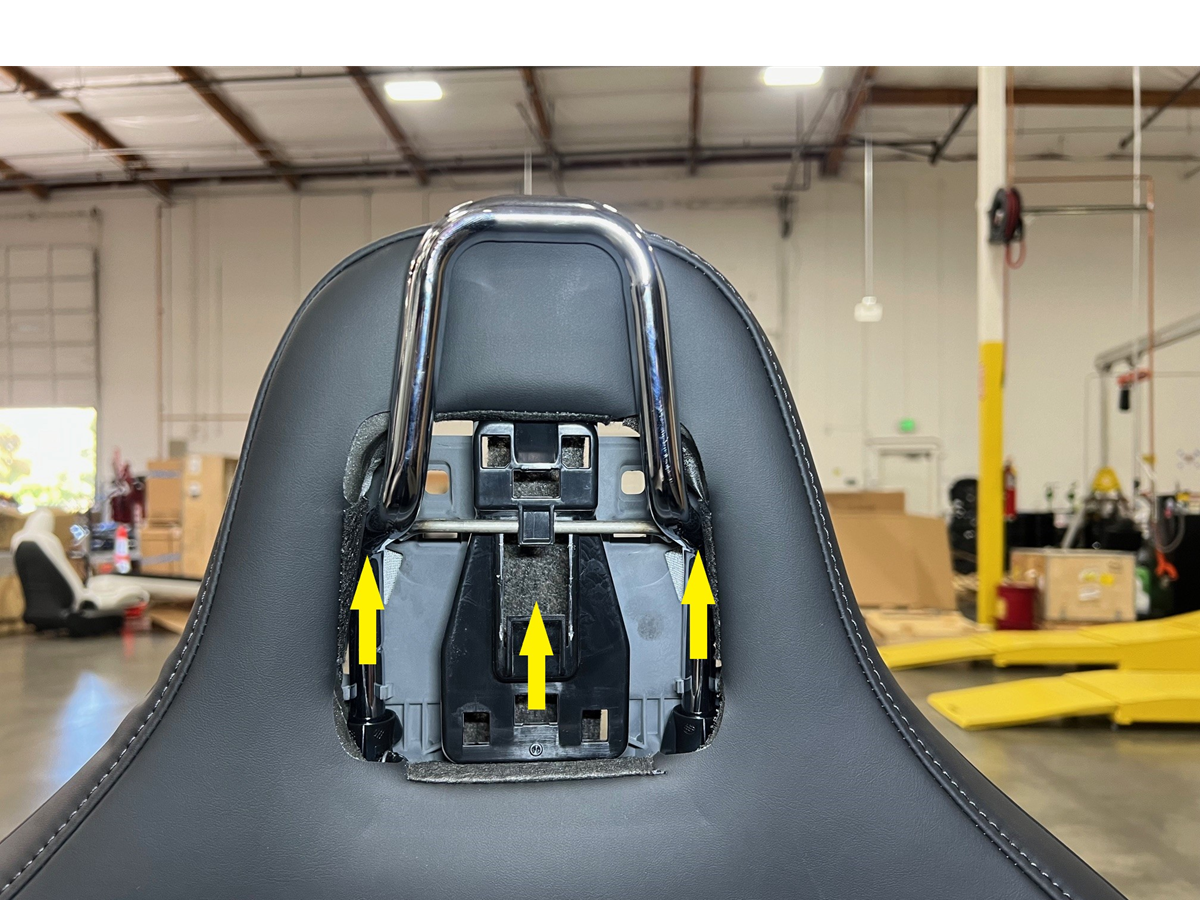

  3. Monte el conjunto de soporte del reposacabezas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el soporte del reposacabezas está totalmente encajado. Se escuchará un clic característico cuando encaje el soporte del reposacabezas. Asegúrese de que el conjunto del reposacabezas esté bien instalado tirando de él hacia arriba.
  4. Instale el reposacabezas izquierdo en el asiento. Consulte Reposacabezas - Asiento delantero - Lado izquierdo (asiento deportivo) (Desinstalación y sustitución).
  5. Mueva el asiento delantero izquierdo a su posición original.
