Car Computer - RHD - HW4 (Remove and Replace)

Código de corrección 2110012102 FRT 0.90 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Car Computer - RHD - HW4 (Remove and Install) / Car Computer - RHD - HW4 (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tuercas (2 uds.) que fijan el ordenador del vehículo al mamparo
15 Nm (11.1 lbs-ft)
  • Llave de carraca/dinamométrica
  • Vaso de 13 mm
 Reutilizar
Perno que fija el ordenador del vehículo al mamparo
15 Nm (11.1 lbs-ft)
  • Llave de carraca/dinamométrica
  • Vaso de 13 mm
 Reutilizar
Perno que fija la toma de tierra al ordenador del vehículo
4 Nm (2.9 lbs-ft)
  • Llave de carraca/dinamométrica
  • Vaso Torx T25
 Reutilizar
Tuerca que fija el ordenador del vehículo al mamparo
15 Nm (11.1 lbs-ft)
  • Llave de carraca/dinamométrica
  • Vaso de 13 mm de cuello largo
 Reutilizar

Retirar

  1. Conecte un ordenador portátil con Toolbox 3 al vehículo. Ver Toolbox 3 (Conexión y desconexión).
  2. Haga clic en Tableros > Sustitución del ordenador del vehículo y, en la página "Primeros pasos", haga clic en Paso siguiente.
  3. En la página "Copia de seguridad y restablecimiento de fábrica", haga clic en Paso siguiente y siga las indicaciones para realizar una copia de seguridad del perfil y un restablecimiento de fábrica del ordenador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El ordenador del vehículo se reiniciará varias veces durante este paso.
  4. Cuando aparezca la página "Sustitución", podrá sustituir el ordenador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Haga una foto donde se vea claramente el número de serie del nuevo ordenador del vehículo. Será necesario para los pasos siguientes.
  5. Desconecte la batería de baja tensión y el bucle de primera respuesta. Consulta Alimentación de baja tensión (Desconexión y conexión).

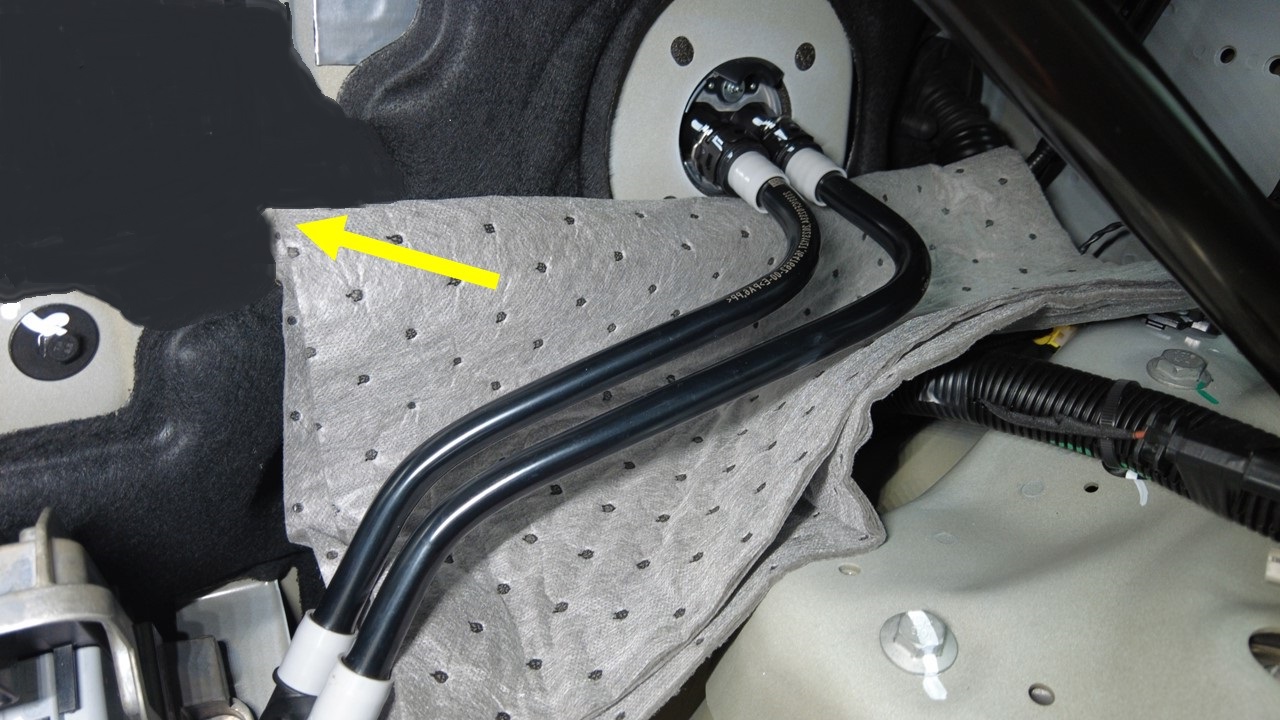

  6. Coloque material absorbente debajo de las conexiones de la manguera de refrigerante del ordenador del vehículo para recoger cualquier derrame de refrigerante.

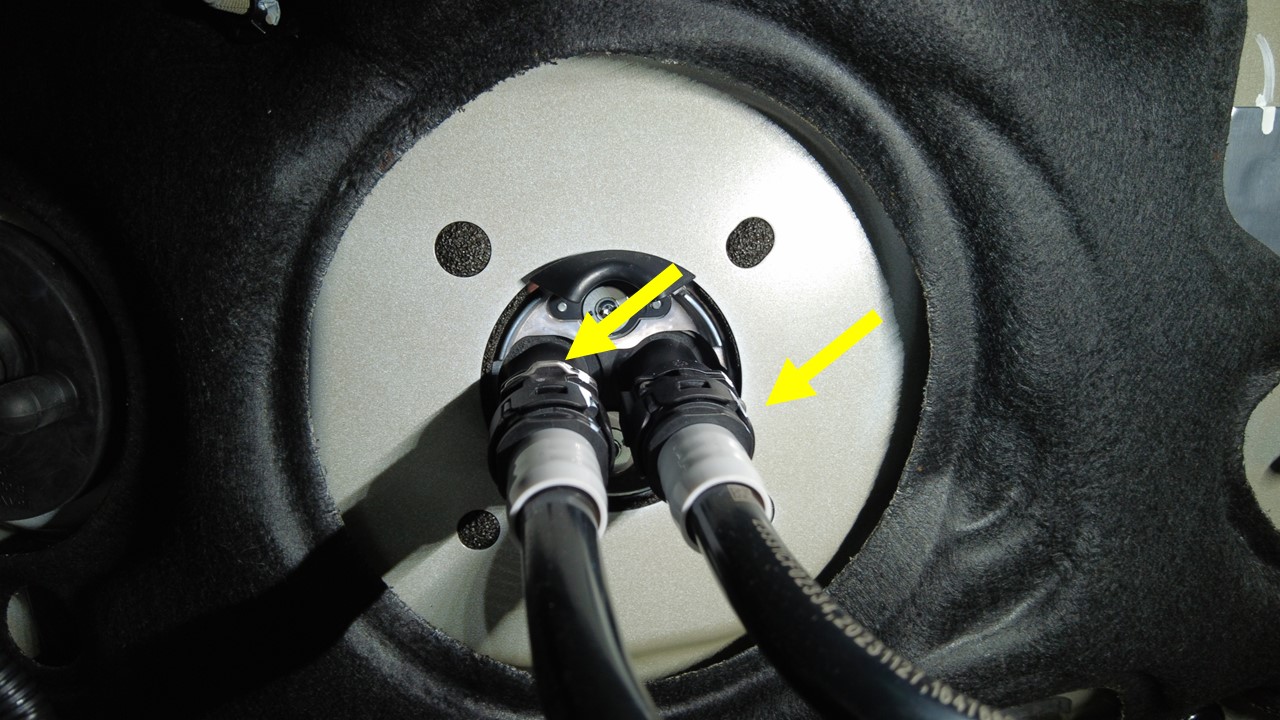

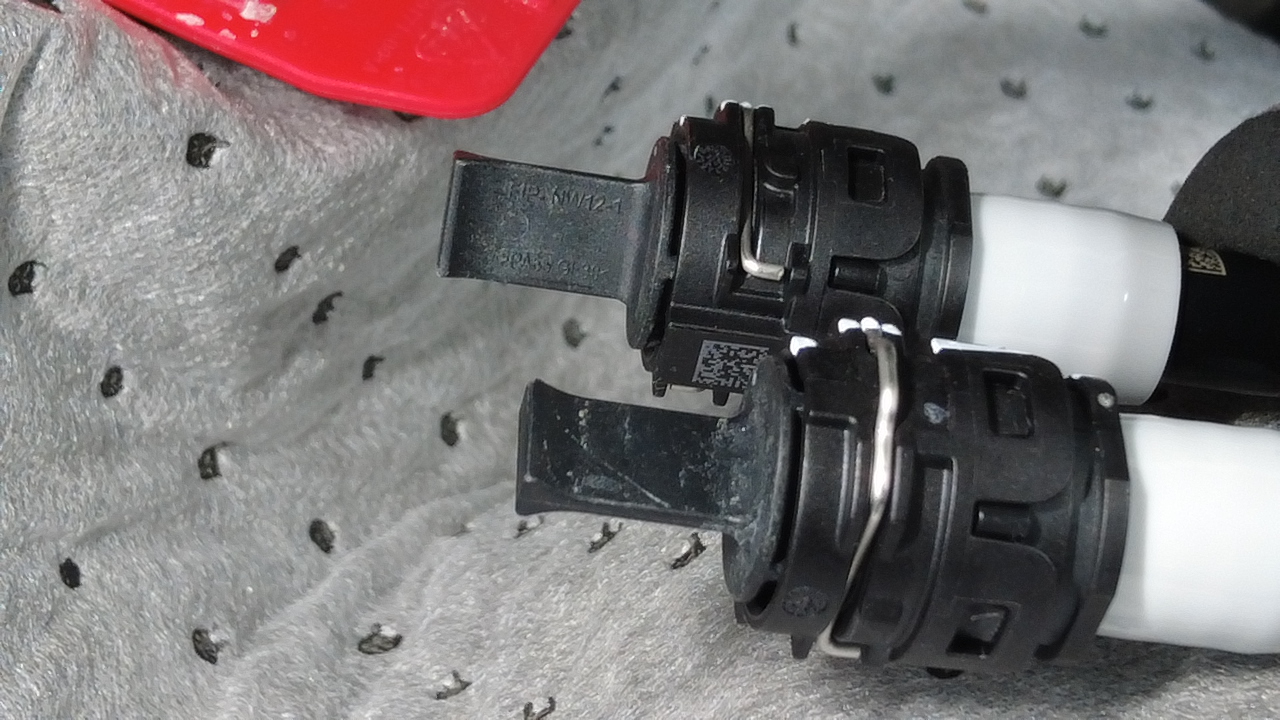

  7. Suelte los clips con muelle (2 uds.) y desconecte las mangueras de refrigerante interior y exterior del soporte del ordenador del vehículo, y tapone los extremos de los racores lo antes posible.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si la pérdida de refrigerante es superior a 1 l, se requiere realizar el llenado por vacío de refrigerante.

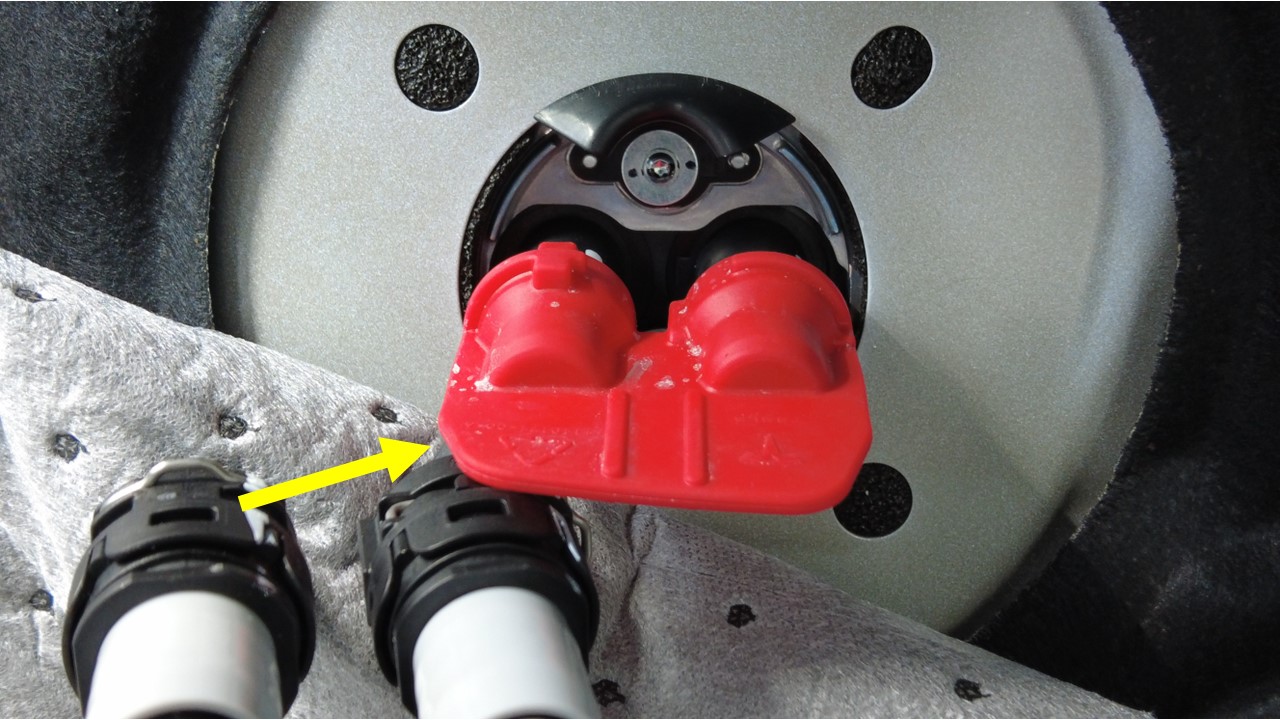

  8. Instale el tapón del puerto de líquido del ordenador del vehículo en la entrada y salida del ordenador.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • 1119171-00-A Tapón, puerto de líquido del equipo informático del vehículo

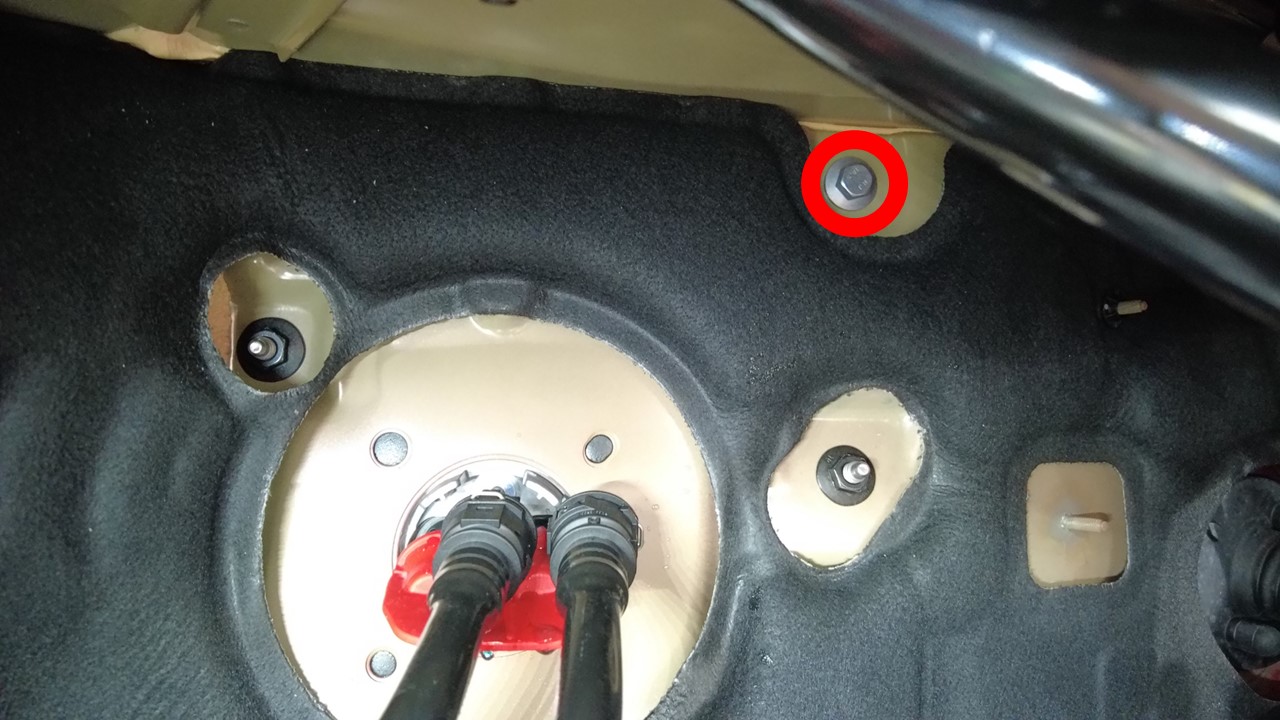

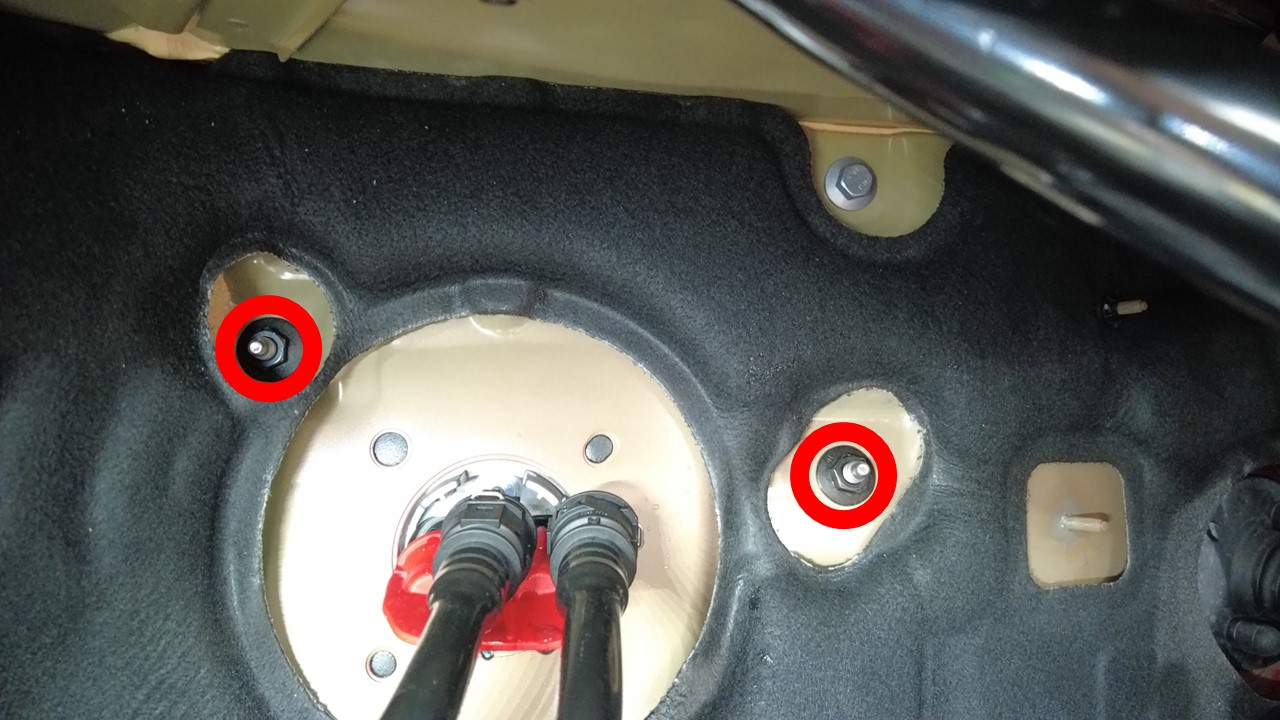

  9. Retire las tuercas (2 uds.) y el perno que fijan el ordenador del vehículo al mamparo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso de 13 mm
  10. Retire el guarnecido del pilar A inferior izquierdo. Consulta A Pillar Lower Trim - LH (Remove and Replace).
  11. Retire el panel lateral izquierdo de la consola. Consulta Console Side Panel LH (Remove and Replace).
  12. Desmonte el conducto de ondas de aire del pasajero. Consulta Instrument Panel - RHD - Air Wave Duct - Left (Remove and Install).
  13. Desenchufe los conectores (3 uds.) de la parte frontal del ordenador del vehículo.
  14. Suelte los clips (2 uds.) que sujetan el mazo de cables a la parte inferior del ordenador del vehículo.

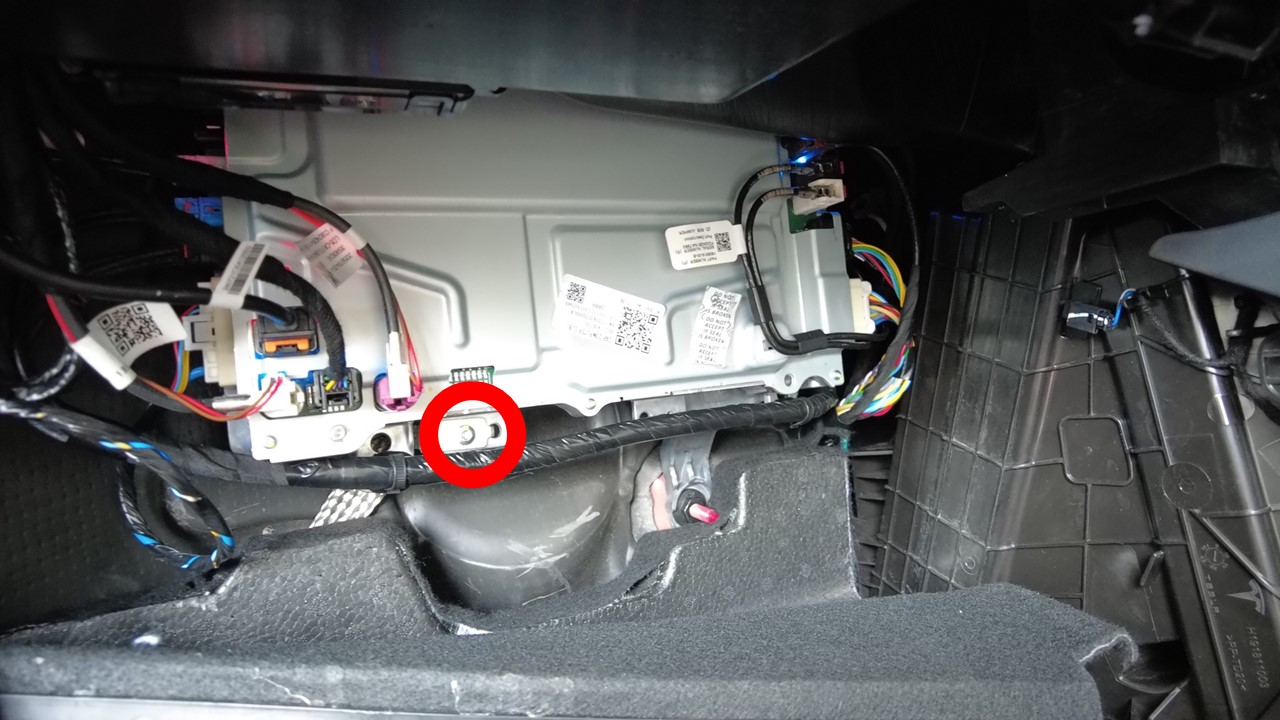

  15. Retire y deseche el perno que fija la toma de tierra al ordenador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso Torx T25

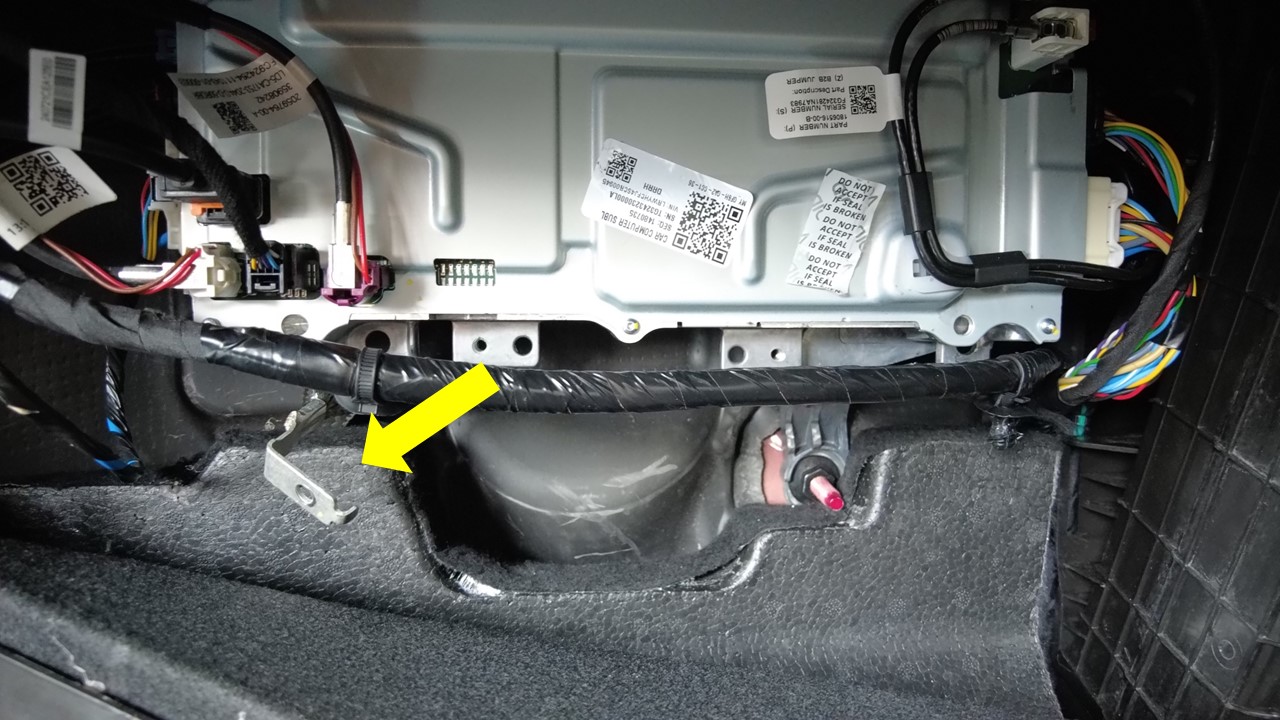

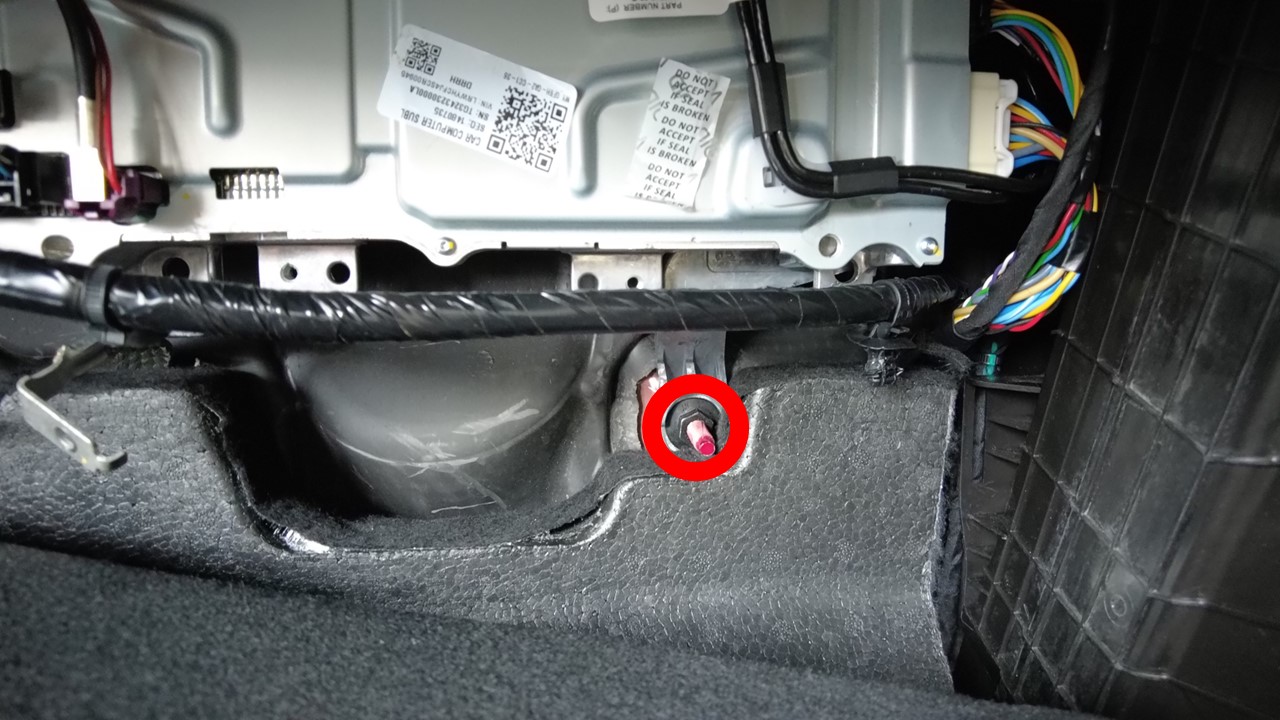

  16. Retire la tuerca que fija el ordenador del vehículo al mamparo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Empuje suavemente la moqueta de espuma para acceder y retirar la tuerca.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso de 13 mm de cuello largo

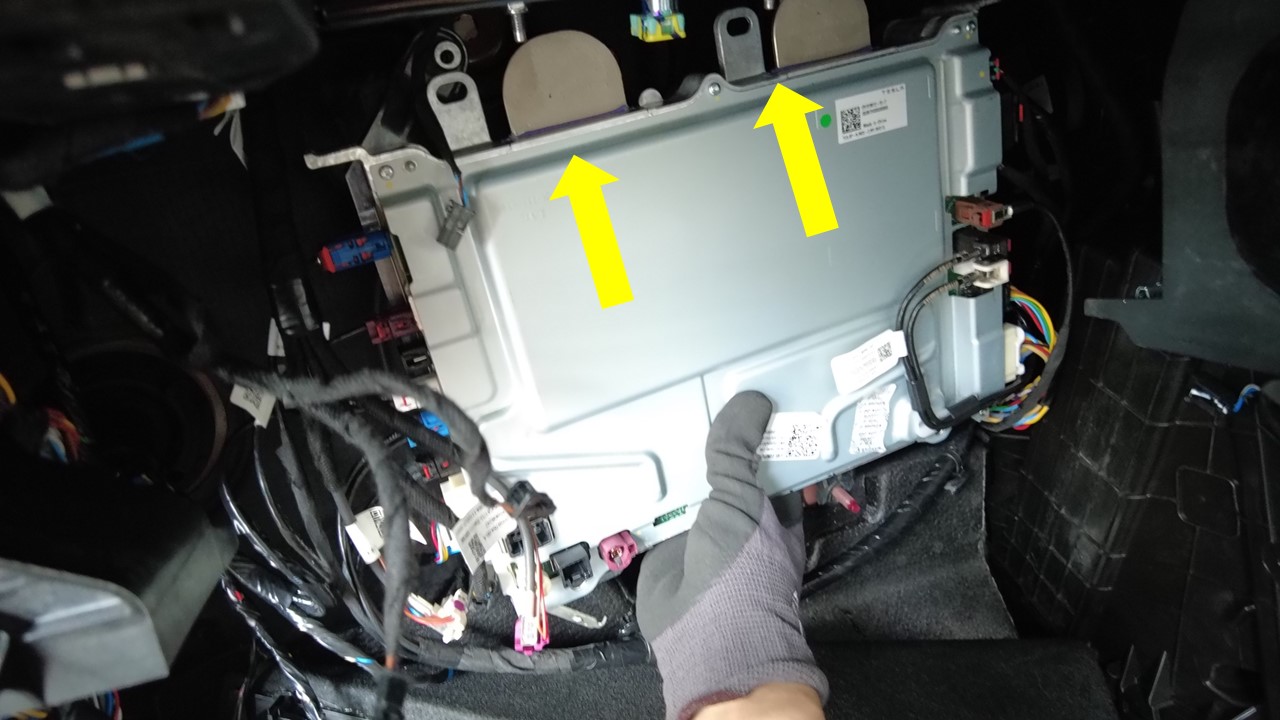

  17. Retire parcialmente el ordenador del vehículo para acceder a los conectores.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Evite forzar el mazo de cables.
  18. Desenchufe los conectores (6 uds.) del lado izquierdo del ordenador del vehículo.
  19. Desenchufe los conectores (6 uds.) del lado derecho del ordenador del vehículo y, a continuación, retire el ordenador del vehículo.

Instalar

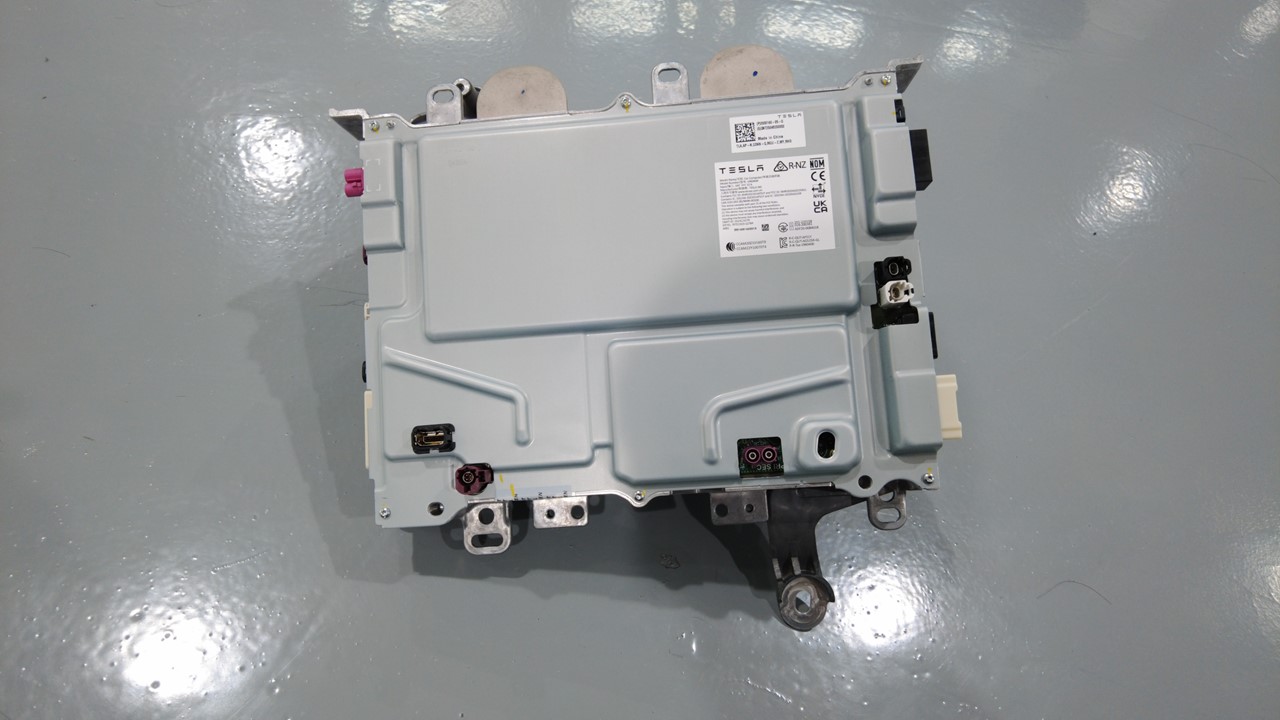

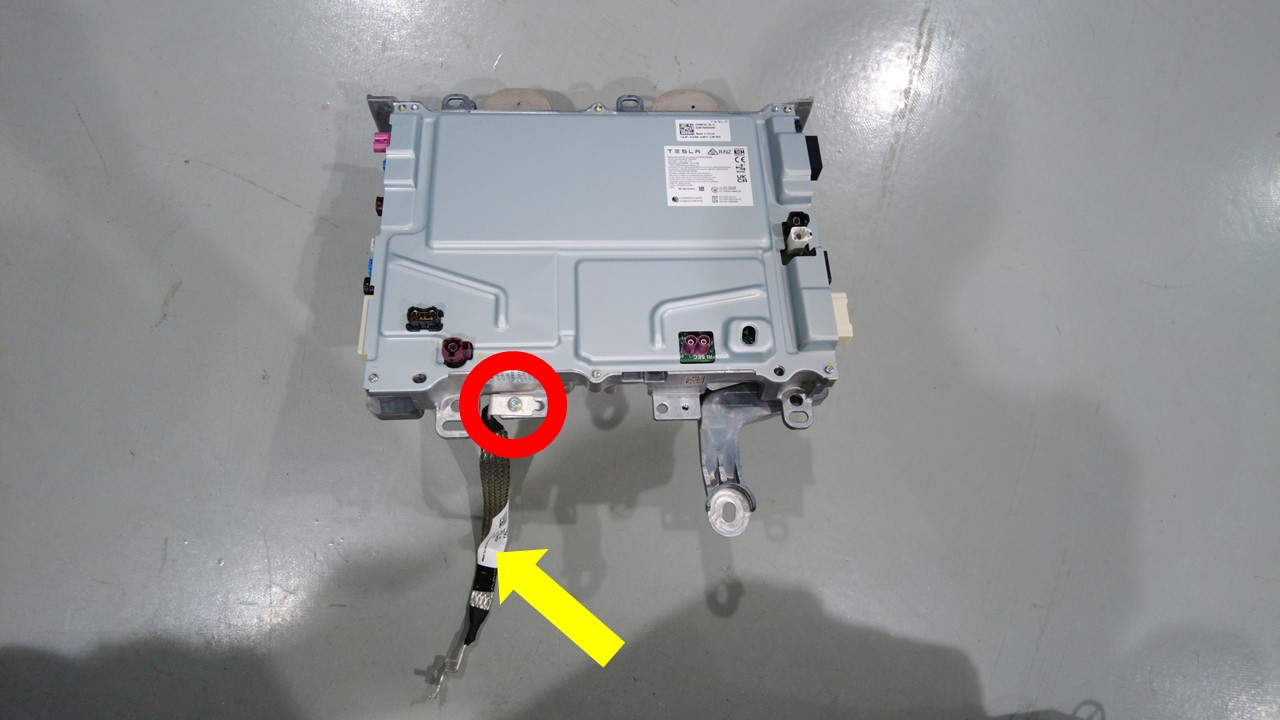

  1. Retire y deseche el perno que fija la nueva toma de tierra al nuevo ordenador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso Torx T25

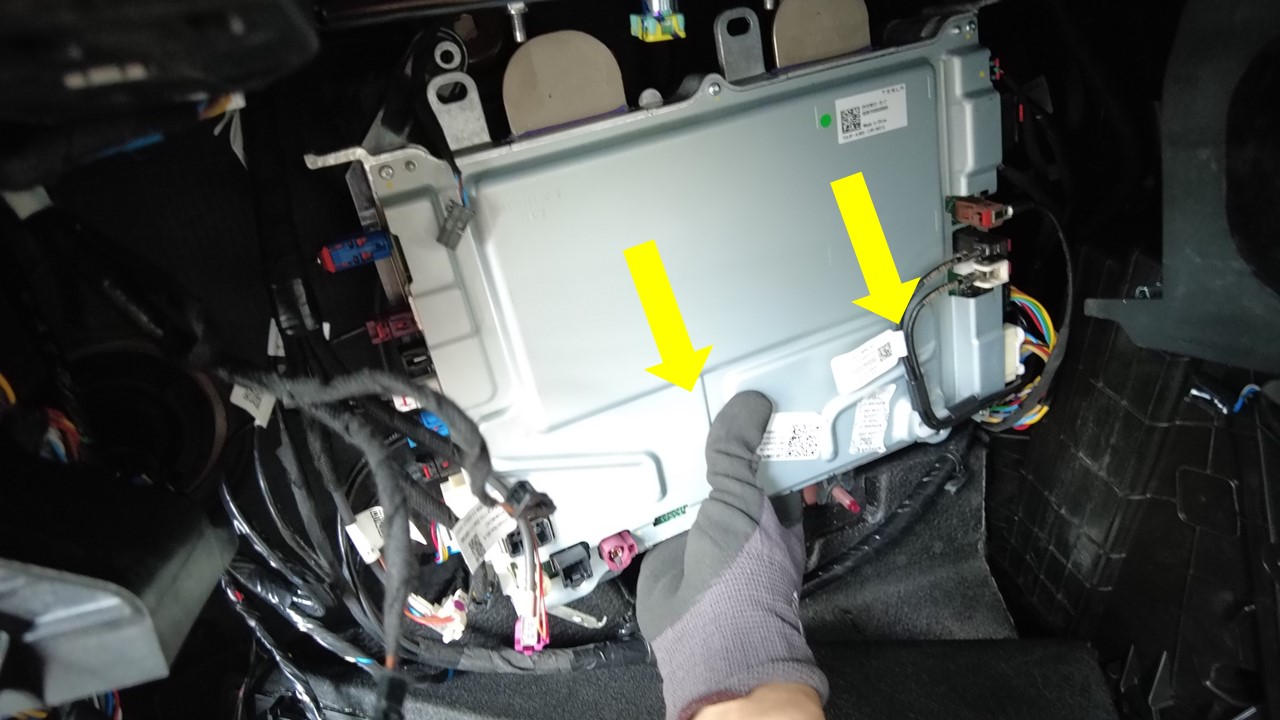

  2. Coloque el ordenador del vehículo en el vehículo y, a continuación, enchufe los conectores (6 uds.) en el lado derecho del ordenador del vehículo.
  3. Enchufe los conectores (6 uds.) del lado izquierdo del ordenador del vehículo.
  4. Coloque el ordenador del vehículo en su posición en el mamparo.
  5. Instale la tuerca que fija el ordenador del vehículo al mamparo.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Empuje suavemente la moqueta de espuma para instalar la tuerca.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso de 13 mm de cuello largo
  6. Coloque un perno nuevo que fije la toma de tierra al ordenador del vehículo.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso Torx T25
  7. Coloque los clips (2 uds.) que sujetan el mazo de cables a la parte inferior del ordenador del vehículo.
  8. Enchufe los conectores (3 uds.) en la parte frontal del ordenador del vehículo.
  9. Instale las tuercas (2 uds.) y el perno que fijan el ordenador del vehículo al mamparo.
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Llave de carraca/dinamométrica
    • Vaso de 13 mm
  10. Retire los tapones (2 uds.) de las mangueras de refrigerante del ordenador del vehículo.
  11. Retire el tapón del puerto de líquido del ordenador del vehículo.
  12. Conecte las mangueras a la entrada y salida de refrigerante del ordenador del vehículo y, a continuación, acople los clips con muelle (2 uds.).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empuje y tracción para asegurarse de que las mangueras estén bien asentadas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si la pérdida de refrigerante es superior a 1 l, se requiere realizar el llenado por vacío de refrigerante.

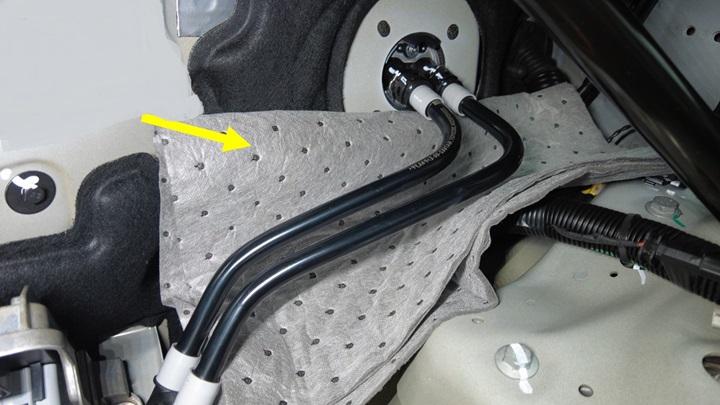

  13. Retire el material absorbente de debajo de los puntos de conexión de las mangueras de refrigerante del ordenador del vehículo.

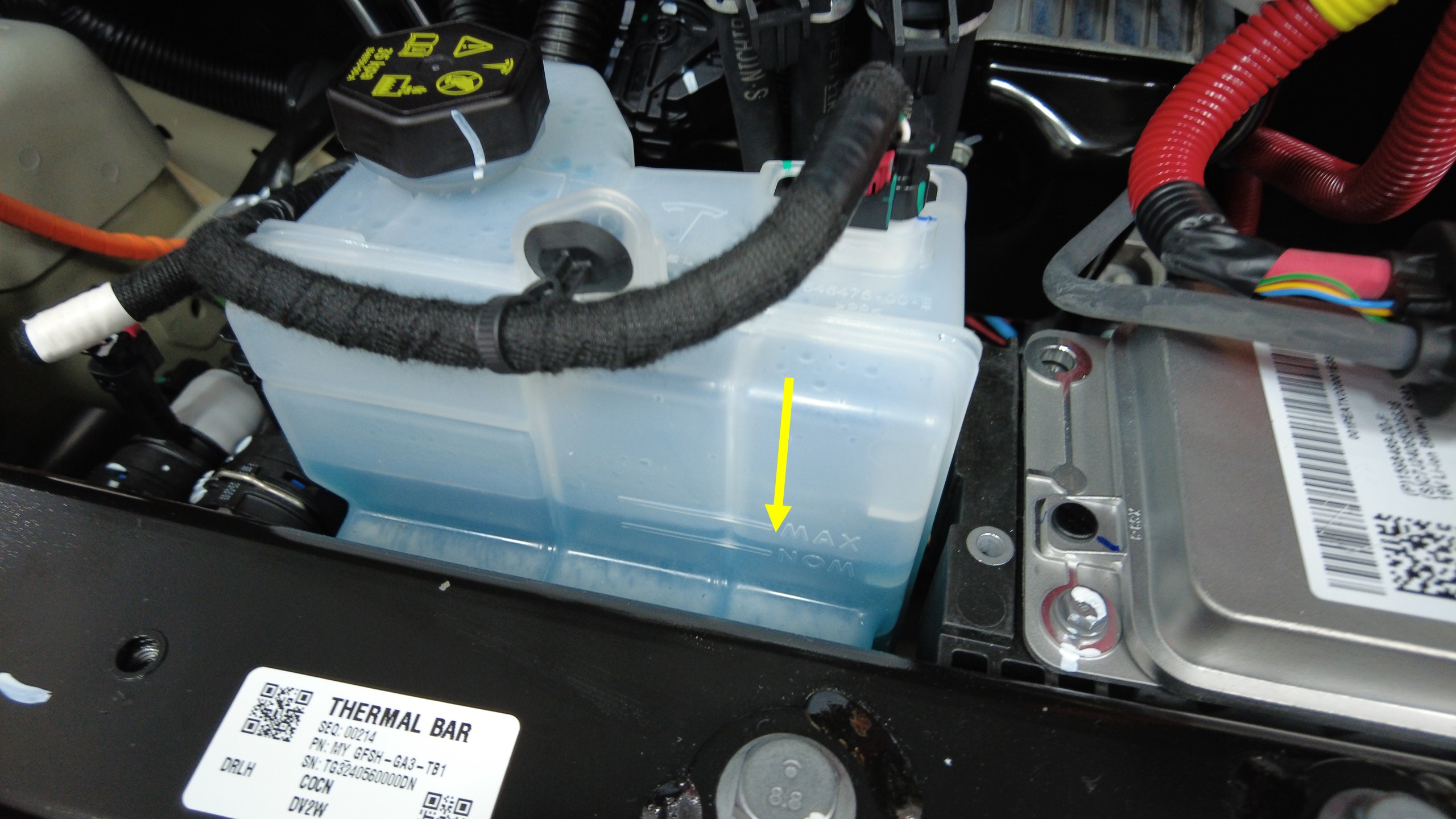

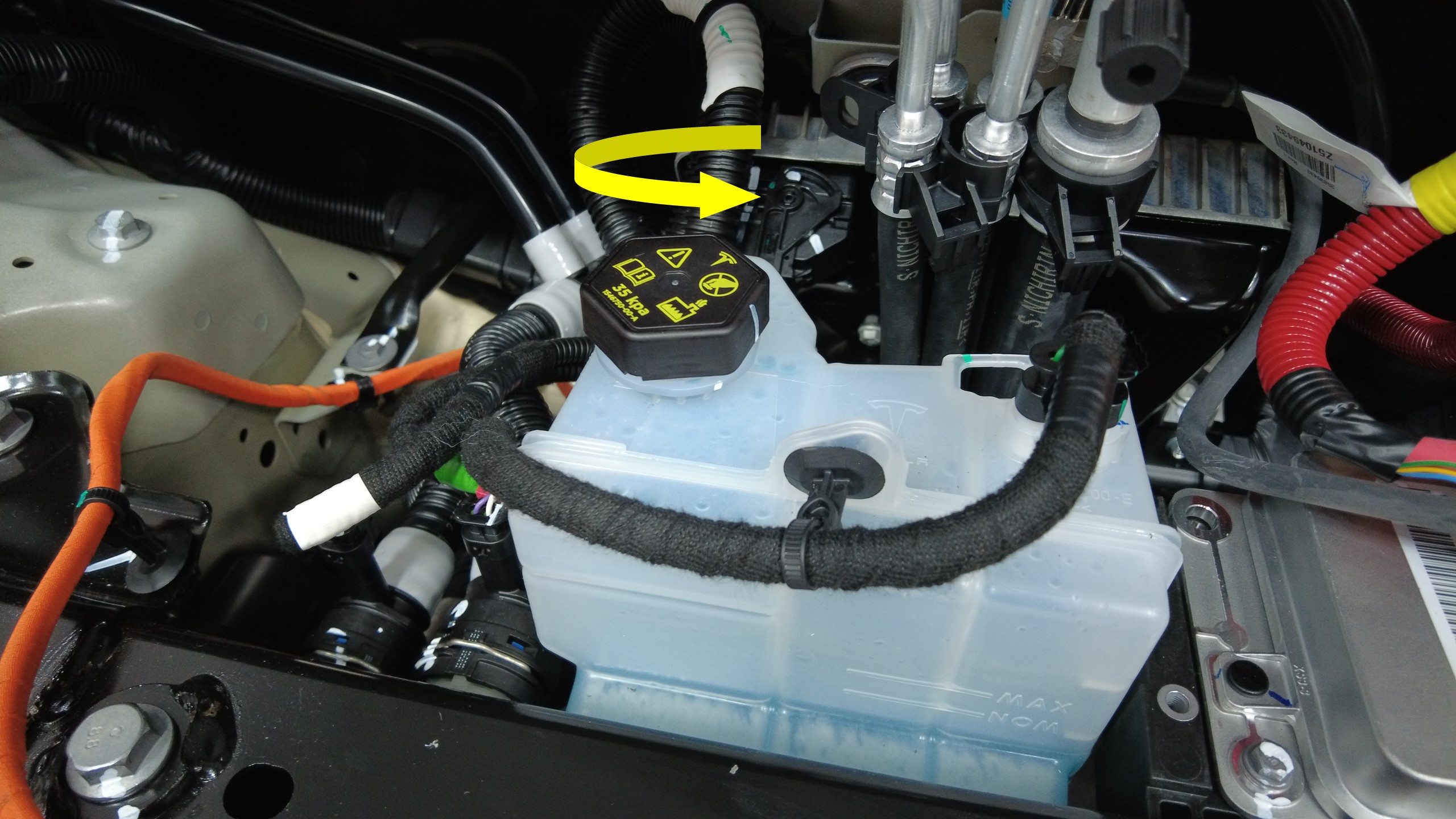

  14. Retire el tapón de la botella de refrigerante y llene el refrigerante hasta el nivel adecuado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el nivel de refrigerante esté en la línea "Max".
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si la pérdida de refrigerante es superior a 1 l, se requiere realizar el llenado por vacío de refrigerante.
  15. Conecte el bucle de primera respuesta y deje la batería de baja tensión desconectada.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la reinstalación del software / OTA tras sustituir una pieza que impide que los contactos de alta tensión se cierren, está permitido conectar tanto el dispositivo de mantenimiento como la batería de baja tensión. Consulte el artículo 5795500 de Toolbox para obtener más información.
  16. Conecte el cargador/mantenedor de la batería de baja tensión. Consulta LV Maintainer (Maintenance).
  17. Seleccione la opción de Conectar localmente y, a continuación, Sí, reanudar para volver a conectarse al vehículo mediante Toolbox 3.0.
  18. Solo para reparaciones de terceros: Introduzca las credenciales de inicio de sesión del profesional de seguridad del vehículo necesarias para acceder a la sección de Asociar ordenador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Las piezas consideradas relevantes para la seguridad o el robo, o que puedan requerir una programación o configuración especiales, solo las pueden configurar profesionales del sector de la automoción que estén registrados en una organización de acreditación de seguridad de vehículos, o bien técnicos de servicio de Tesla.
  19. Asocie el nuevo ordenador con el VIN del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Confirme con la foto que hizo si el número de serie coincide con el número de serie que se muestra en la pantalla. Esto paso durará unos minutos y el vehículo se reiniciará varias veces.
  20. Haga clic en Iniciar sustitución de piezas OTA para implementar una actualización de software en el vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Vuelva a conectar Toolbox si es necesario.
  21. En Toolbox, haga clic en Página siguiente para ir a la página "Restauración" y, a continuación, siga las indicaciones para restaurar el perfil del vehículo.
  22. Desconecte el ordenador portátil del vehículo.
  23. Desconecte el cargador/mantenedor de la batería de baja tensión y conecte la batería de baja tensión.
  24. Utilice la pantalla táctil del vehículo para instalar el paquete de software. Consulta Reinstalación de software - Pantalla táctil.
  25. Desbloquee la puerta de enlace del vehículo. Ver Puerta de enlace (Desbloquear).
  26. Realice la siguiente rutina a través del modo de servicio o Toolbox: TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Toolbox: (link)via Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el vehículo no está en la posición de conducción; al cambiar el vehículo a la posición de conducción, se detendrá esta rutina. La prueba dura aproximadamente 10 minutos. La prueba cambiará las velocidades de 3500 a 6500 rpm (velocidad de ralentí = ~1500 RPM) y accionará la válvula entre serie y paralelo. Si las velocidades rondan las 7000 RPM, significa que la bomba está bloqueada por el aire; repita el llenado por vacío. Siga añadiendo refrigerante y purgue hasta que el nivel de refrigerante se encuentre entre las líneas NOM y MAX de la botella.
  27. Instale el conducto de ondas de aire del pasajero. Consulta Instrument Panel - RHD - Air Wave Duct - Left (Remove and Install).
  28. Instale el panel lateral izquierdo de la consola. Consulta Console Side Panel LH (Remove and Replace).
  29. Instale el guarnecido del pilar A inferior izquierdo. Consulta A Pillar Lower Trim - LH (Remove and Replace).
  30. Vuelva a colocar el asiento delantero izquierdo en su posición original.
  31. Compruebe el nivel de refrigerante, rellene según sea necesario y, a continuación, coloque el tapón de la botella de refrigerante.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el nivel de refrigerante esté en la línea "Max".
  32. Instale el conjunto del filtro HEPA. Consulta HEPA Filter Assembly (Remove and Replace).
  33. Salga del Modo de servicio. Ver Modo de servicio.
  34. Suba todas las ventanillas y cierre todas las puertas.
