Harness - Instrument Panel Trim - RH (LHD) (Remove and Replace)

Código de corrección 1710010302 FRT 1.38 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Retirar

  1. Retire el conjunto superior del panel de instrumentos. Consulta Assembly - Instrument Panel - Upper (Remove and Replace).

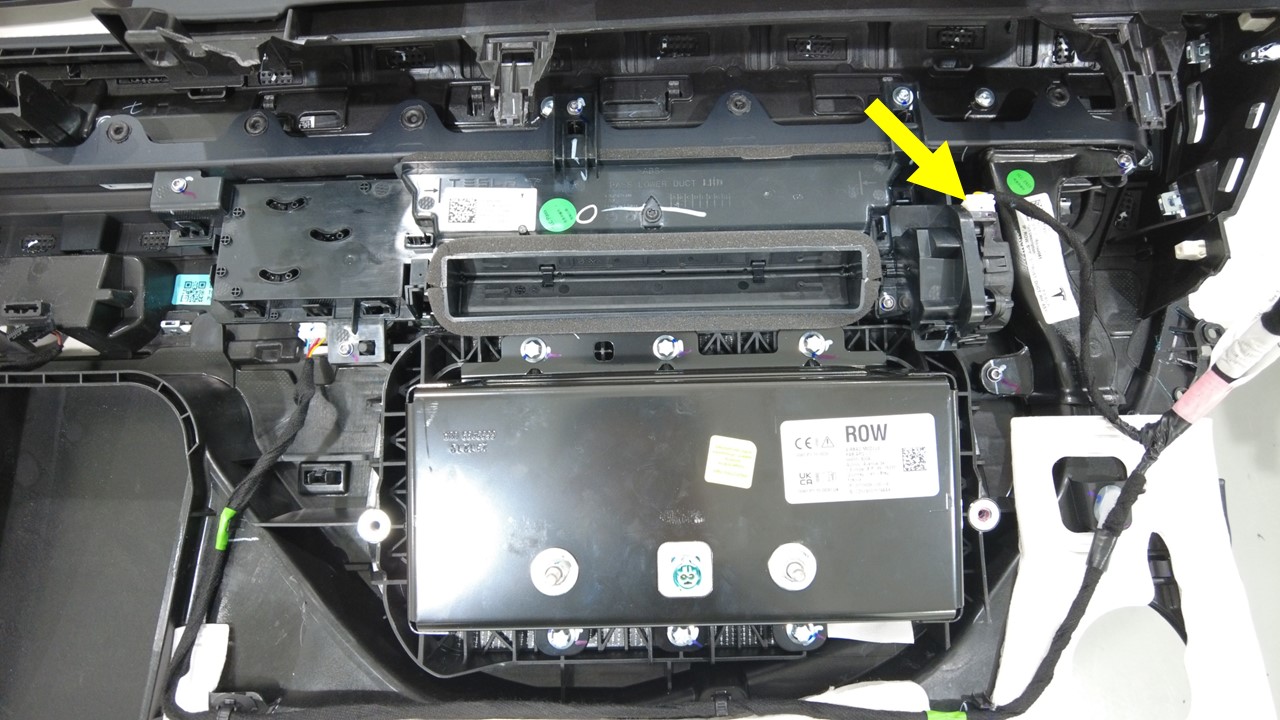

  2. Desenchufe el conector del actuador de ajuste de altura del conducto de aire derecho.

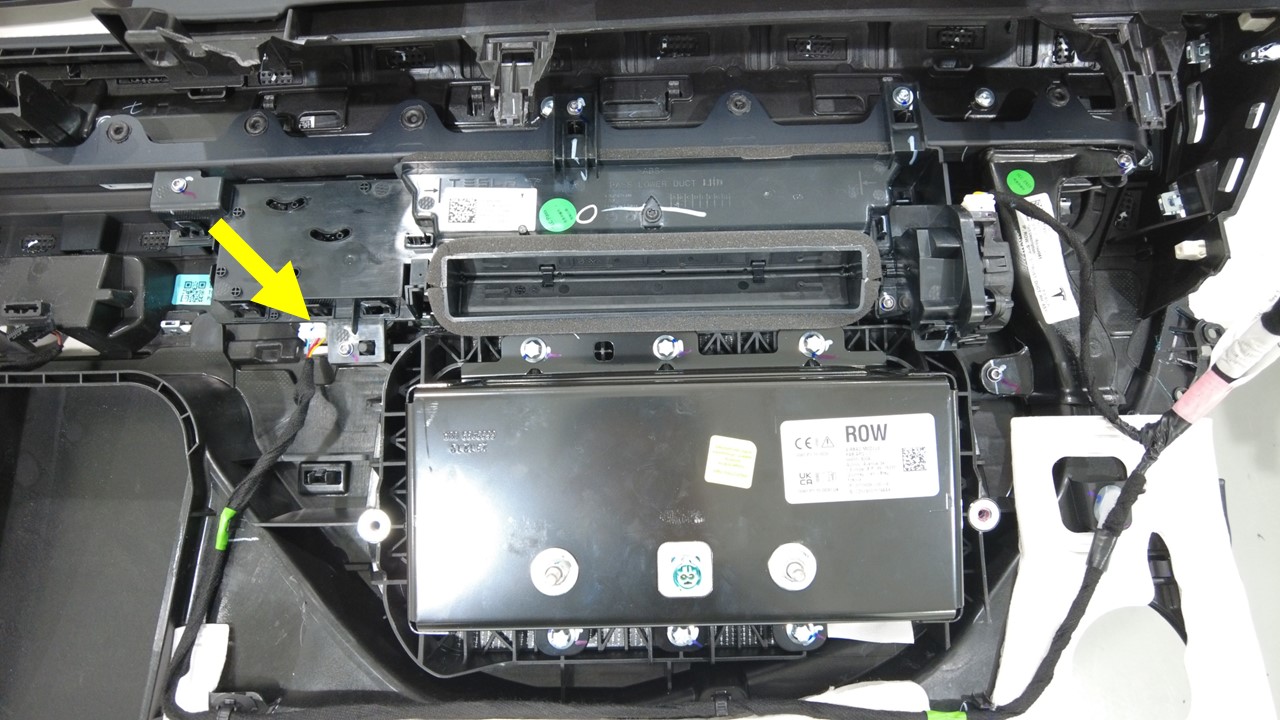

  3. Desenchufe el conector del actuador de ajuste horizontal del conducto de aire derecho.

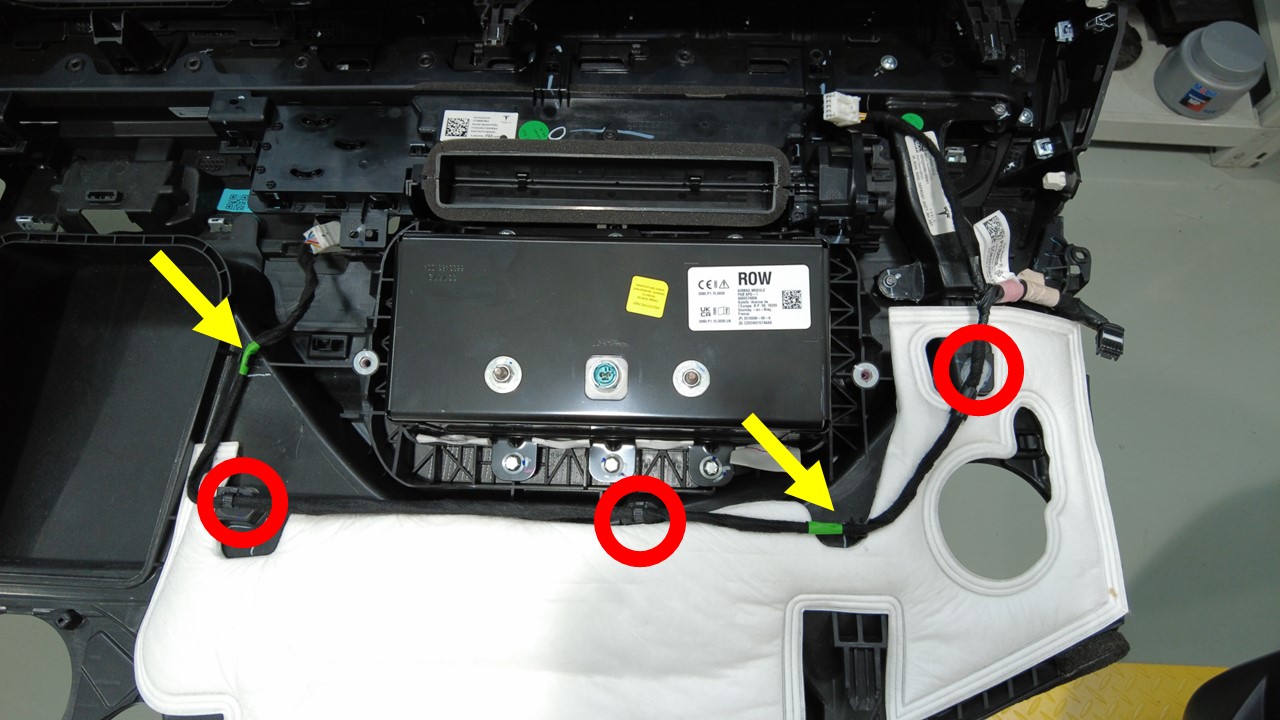

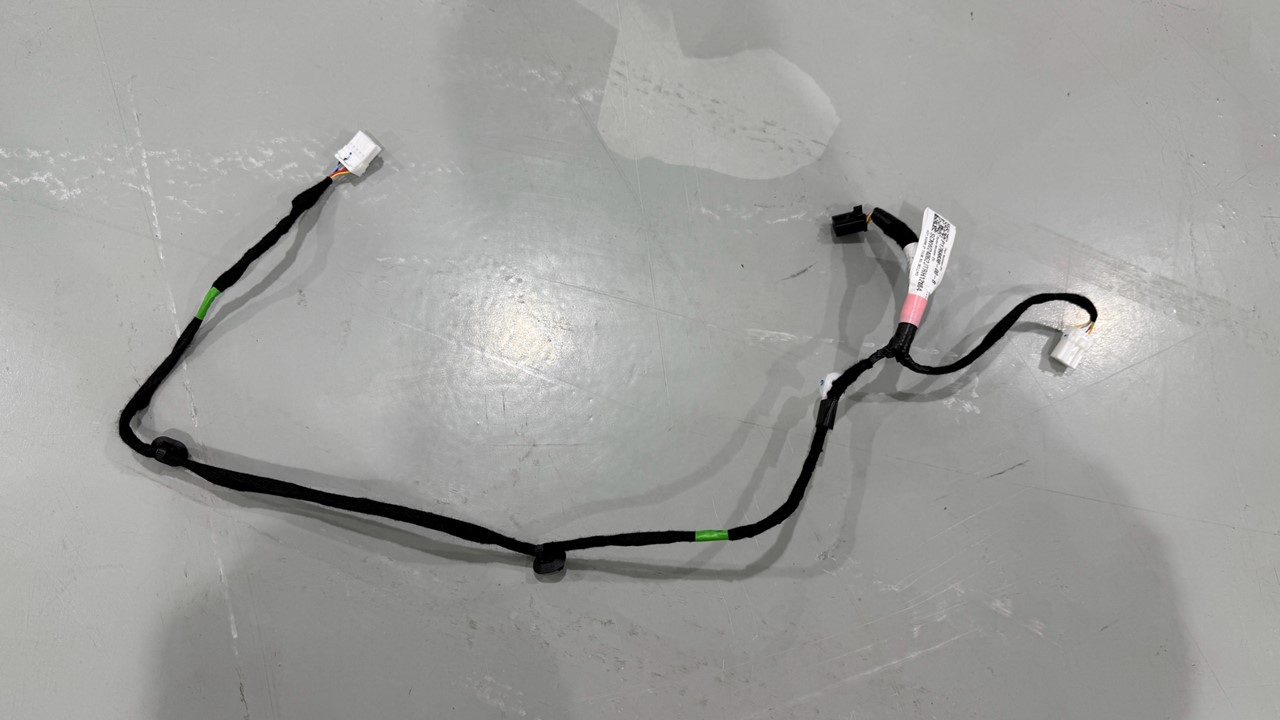

  4. Retire los clips (3 uds.) y las pestañas (2 uds.) para retirar el mazo de cables del guarnecido del panel de instrumentos del lado derecho.

Instalar

  1. Instale los clips (3 uds.) y las pestañas (2 uds.) para fijar el mazo de cables del guarnecido del panel de instrumentos del lado derecho.
  2. Enchufe el conector del actuador de ajuste horizontal del conducto de aire derecho.
  3. Enchufe el conector del actuador de ajuste de altura del conducto de aire derecho.
  4. Instale el conjunto superior del panel de instrumentos. Consulta Assembly - Instrument Panel - Upper (Remove and Replace).
