Bandeja inferior delantera - Faldón de la defensa delantera (Desinstalación y sustitución)

Código de corrección 1203010202 FRT 0.25 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Bandeja inferior delantera - Faldón de la defensa delantera (Desinstalación y sustitución)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Tornillos (3 uds.) que sujetan el altavoz de advertencia de peatones a la faldilla
2.25 Nm (1.7 lbs-ft)
  • Vaso Torx T20
 Reutilizar
Pernos (2 uds.) en las esquinas izquierda y derecha de la faldilla
2.5 Nm (1.8 lbs-ft)
  • Vaso Torx T40
 Reutilizar
Pernos (3 uds.) que fijan la faldilla a la defensa
5 Nm (3.7 lbs-ft)
  • Vaso de 10 mm
 Reutilizar
Pernos (4 uds.) que fijan la faldilla a la defensa
2.5 Nm (1.8 lbs-ft)
  • Vaso Torx T40
 Reutilizar

Retirar

  1. Desmonte el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Parte delantera (Desinstalación y sustitución).
  2. Retire los clips de presión (6 uds.) que fijan los lados izquierdo y derecho de la faldilla a los revestimientos de las ruedas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire los clips exteriores según sea necesario para facilitar el acceso a los pernos detrás del revestimiento del guardabarros.

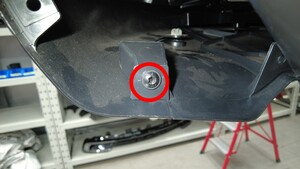

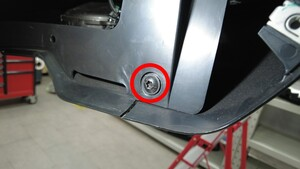

  3. Retire los pernos (2 uds.) en las esquinas izquierda y derecha de la faldilla.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se accede a las pernos desde detrás de la parte delantera de los revestimientos de las ruedas.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
  4. Suelte el clip que fija el mazo de cables de advertencia de peatones al altavoz y, a continuación, desenchufe el conector de advertencia de peatones.
  5. Retire los pernos (3 uds.) que fijan la faldilla a la defensa delantera.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm

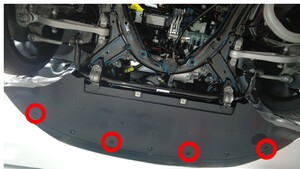

  6. Retire los pernos (4 uds.) que fijan la faldilla a la defensa delantera.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40

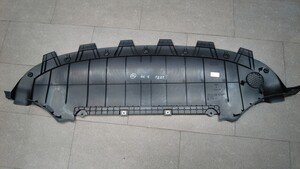

  7. Suelte las pestañas de centrado (6 uds.) que fijan el faldón a la defensa delantera y retire la faldilla del vehículo.

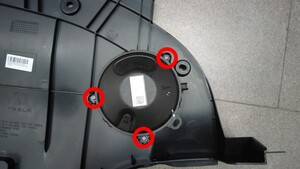

  8. Retire los tornillos (3 uds.) que sujetan el altavoz de advertencia de peatones a la faldilla y, a continuación, desmonte el altavoz de la faldilla.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20

Instalar

  1. Instale el altavoz de advertencia de peatones a la faldilla y, a continuación, coloque los tornillos (3 uds.) que sujetan el altavoz de advertencia de peatones a la faldilla.
    2.25 Nm (1.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T20
  2. Instale las pestañas de centrado (6 uds.) que fijan la faldilla a la defensa delantera.
  3. Instale los pernos (4 uds.) que fijan la faldilla a la defensa delantera.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
  4. Instale los pernos (3 uds.) que fijan la faldilla a la defensa delantera.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  5. Enchufe el conector de advertencia de peatones y, a continuación, coloque el clip que fija el mazo de cables de advertencia de peatones al altavoz.
  6. Instale los pernos (2 uds.) en las esquinas izquierda y derecha de la faldilla.
    2.5 Nm (1.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se accede a las pernos desde detrás de la parte delantera de los revestimientos de las ruedas.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso Torx T40
  7. Coloque los clips de presión (6 uds.) que fijan los lados izquierdo y derecho de la faldilla a los revestimientos de las ruedas.
  8. Instale el panel del deflector aerodinámico frontal. Consulte Panel - Deflector aerodinámico - Parte delantera (Desinstalación y sustitución).
