FIRST ROW LEFT HAND SEAT COMPLETE (Remove and Install)

Código de corrección 1304010401 FRT 0.30 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 1493782-00-A - MY 1R RETRACTOR ASSY, LH, NA (montaje del retractor MY 1R, lado izquierdo, NA)
Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Los bordes de la base del asiento están afilados y pueden provocar lesiones personales. Utilice guantes resistentes a los cortes cuando desmonte el asiento del vehículo y cuando realice procedimientos que impliquen trabajar en la base del asiento o cerca de ella.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: FIRST ROW LEFT HAND SEAT COMPLETE (Remove and Install) / FIRST ROW TRACK COVER - LEFT HAND (Remove and Replace) / 1ST ROW CUSHION SUSPENSION (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (4 uds.) que fijan el asiento del conductor a la carrocería
33.5 Nm (24.7 lbs-ft)
  • Destornillador de impacto/carraca sin cable
  • Vaso Torx Plus TP45
  • Llave de carraca/dinamométrica
Sustituir 1458818-00-A

Retirar

  1. Abra las puertas y baje las ventanillas del lado izquierdo.
  2. Desmonte el conjunto del pilar A inferior izquierdo. Consulte A PILLAR LOWER TRIM - LEFT HAND (Remove and Install).
  3. Mueva el asiento delantero izquierdo totalmente hacia delante.

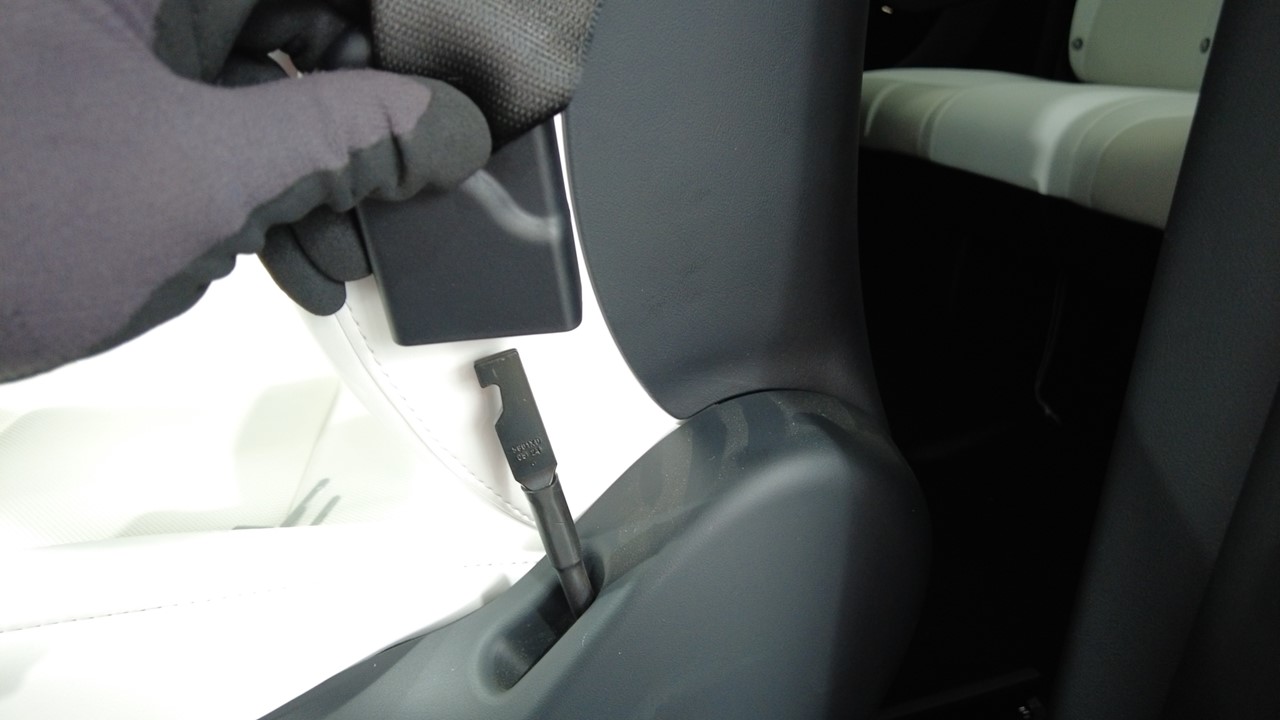

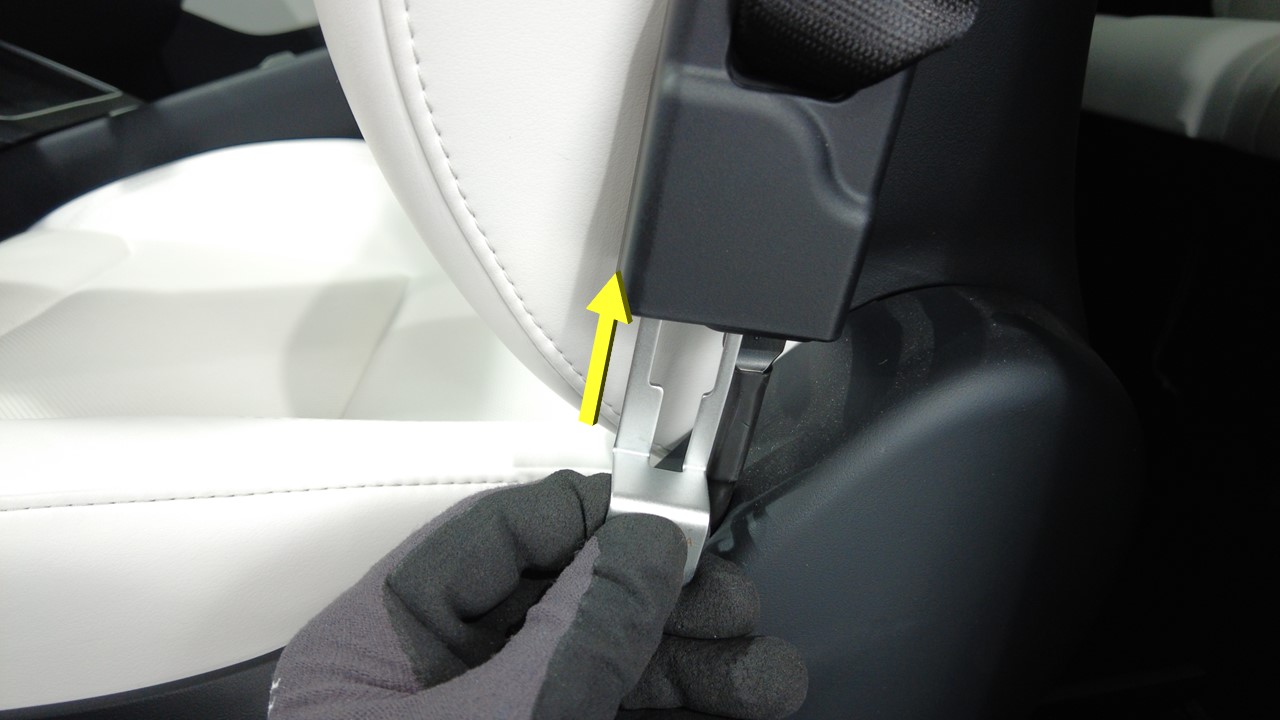

  4. Inserte la llave de liberación del cinturón de seguridad (1493782-00-A) en la parte inferior del acoplamiento del pretensor del cinturón de seguridad para soltar el cinturón del pretensor.
  5. Retire y deseche los pernos (2 uds.) que sujetan la parte trasera del asiento del conductor a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx Plus TP45
    • Llave de carraca/dinamométrica
  6. Mueva el asiento completamente hacia atrás.
  7. Retire y deseche los pernos (2 uds.) que sujetan la parte delantera del asiento del conductor a la carrocería.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx Plus TP45
    • Llave de carraca/dinamométrica
  8. Sitúe el asiento delantero izquierdo a la mitad de las guías del asiento y, a continuación, levante el asiento completamente.
  9. Desconecte la alimentación de la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  10. Desbloquee el conector del asiento delantero izquierdo y, a continuación, retire el conector del controlador izquierdo de la carrocería.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    No tire del conector con demasiada fuerza. Si el conector no se desconecta fácilmente del controlador izquierdo de la carrocería, el bloqueo sigue acoplado.
  11. Suelte los clips (4 uds.) que fijan el mazo de cables del asiento delantero izquierdo al guarnecido del larguero.
  12. Tire del mazo de cables del asiento delantero izquierdo para sacarlo de debajo de la moqueta delantera izquierda de la cabina.
  13. Con la ayuda de otra persona para sostener el respaldo del asiento de la 2.ª fila, retire el asiento delantero izquierdo por la puerta delantera izquierda.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar la tapicería ni el guarnecido al retirar el asiento.

Instalar

  1. Con la ayuda de otra persona para sostener el respaldo del asiento de la 2.ª fila, instale el asiento delantero izquierdo.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no dañar la tapicería ni el guarnecido al instalar el asiento.
  2. Pase el mazo de cables del asiento izquierdo de la 1.ª fila por debajo de la moqueta delantera izquierda, coloque el mazo de cables en su guía y, a continuación, instale los clips (4 uds.) que lo fijan al guarnecido del larguero.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Guarde el mazo de cables sobrante entre su soporte y la carrocería.
  3. Instale el conector del mazo de cables del asiento delantero izquierdo en el controlador izquierdo de la carrocería y, a continuación, acople el bloqueo del conector.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empujar-tirar-empujar para asegurarse de que el conector está completamente fijado.
  4. Instale el conjunto del pilar A inferior izquierdo. Consulte A PILLAR LOWER TRIM - LEFT HAND (Remove and Install).
  5. Instale el retractor del cinturón de seguridad en el pretensor del asiento delantero izquierdo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Realice una prueba de empujar-tirar-empujar para asegurarse de que el retractor está completamente fijado.
  6. Conecte la alimentación de la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  7. Mueva el asiento delantero izquierdo totalmente hacia delante.
  8. Coloque pernos nuevos (2 uds.) para sujetar la parte trasera del asiento del conductor a la carrocería.
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx Plus TP45
    • Llave de carraca/dinamométrica
  9. Desplace el asiento delantero izquierdo completamente hacia atrás.
  10. Coloque pernos nuevos (2 uds.) para sujetar la parte delantera del asiento del conductor a la carrocería.
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx Plus TP45
    • Llave de carraca/dinamométrica
  11. Mueva el asiento delantero izquierdo a su posición original.
  12. Levante las ventanillas y cierre las puertas del lado izquierdo.
