Windshield (Remove and Install)

Código de corrección 1020030401 2.16 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 1626414-00-A - CARRIL DE FIJACIÓN DE LA OHC, MY (BERLIN) (1)
  • 1107660-00-A - ESPACIADOR, M3, PARABRISAS (2)
  • 1499060-00-B - MY, PARABRISAS, JUNTA DE BORDE (1)
  • 1640994-01-A - MY, PARABRISAS, REFERENCIAS, ALMOHADILLAS, EPDM NORDEL 4640 -SUPERIOR Y LATERAL (11)
  • 1571168-00-A - KIT DE EXTRACCIÓN DE CRISTALES WRD SPIDER 3
  • 1080599-00-A - VENTOSAS (JUEGO DE 2)
  • 1064740-00-A - RASQUETA, CUCHILLA
  • 2146628-00-A - KIT_Sika 258 & Activator Pro

Retirar

  1. Ponga el vehículo en el modo de servicio a través de la pantalla táctil. Ver Modo de servicio.
  2. Retire la pantalla de la cubierta. Consulta .

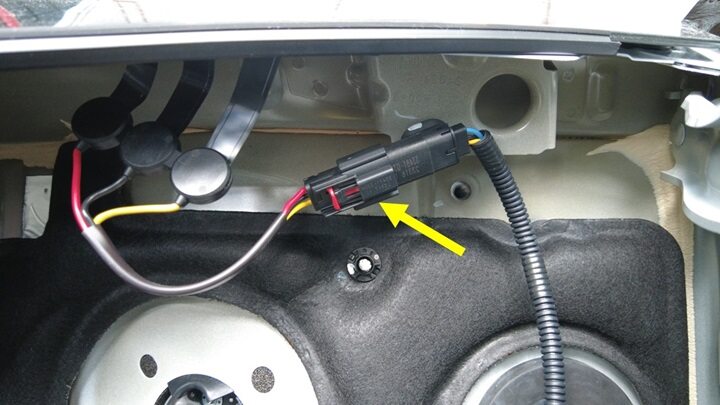

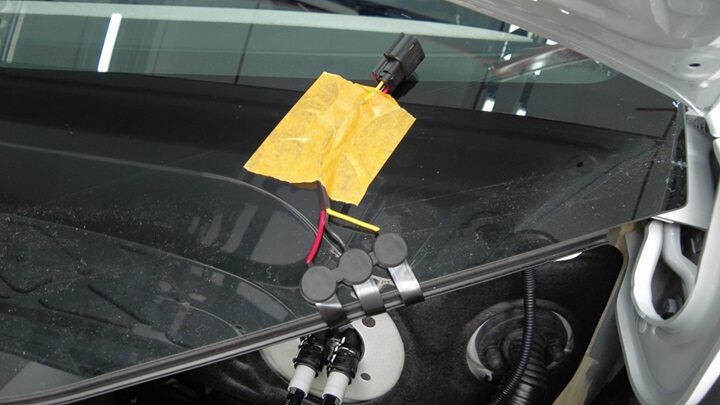

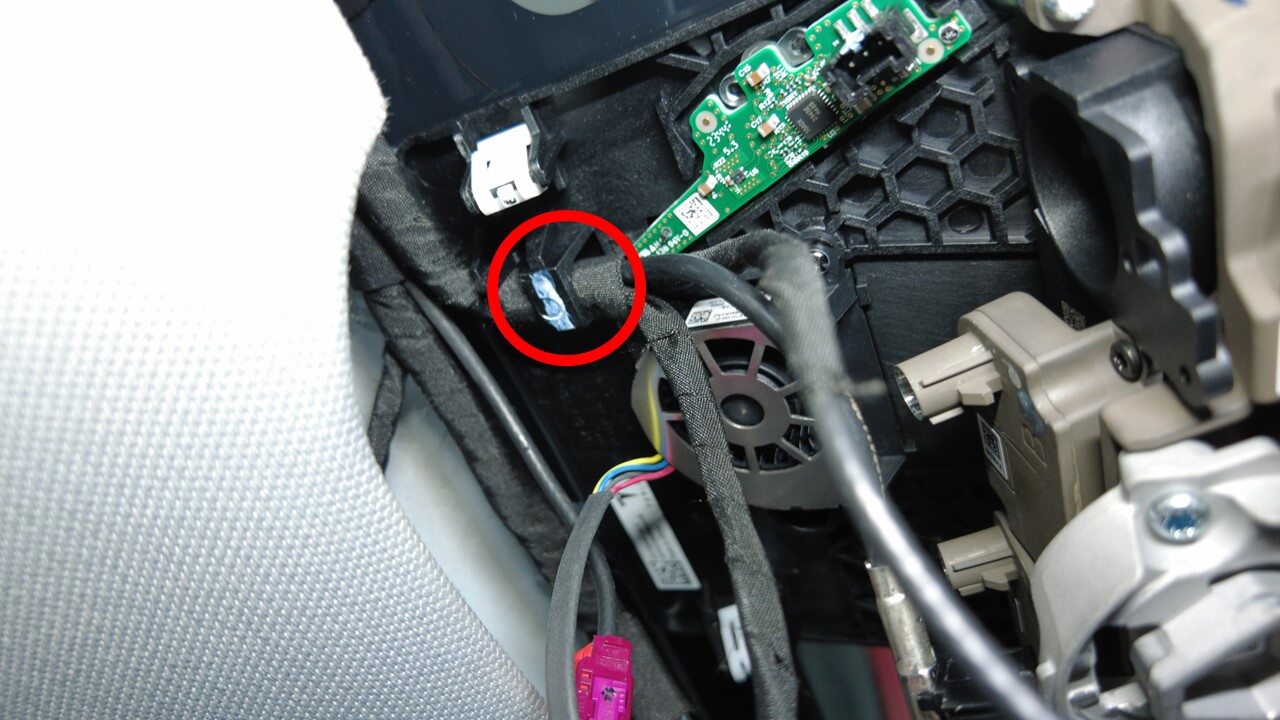

  3. Desenchufe el conector del calefactor del parabrisas y, a continuación, utilice cinta adhesiva para fijar el mazo de cables del calefactor del parabrisas al parabrisas.
  4. Desconecte la alimentación de la batería de baja tensión. Ver Alimentación de baja tensión (Desconexión y conexión).

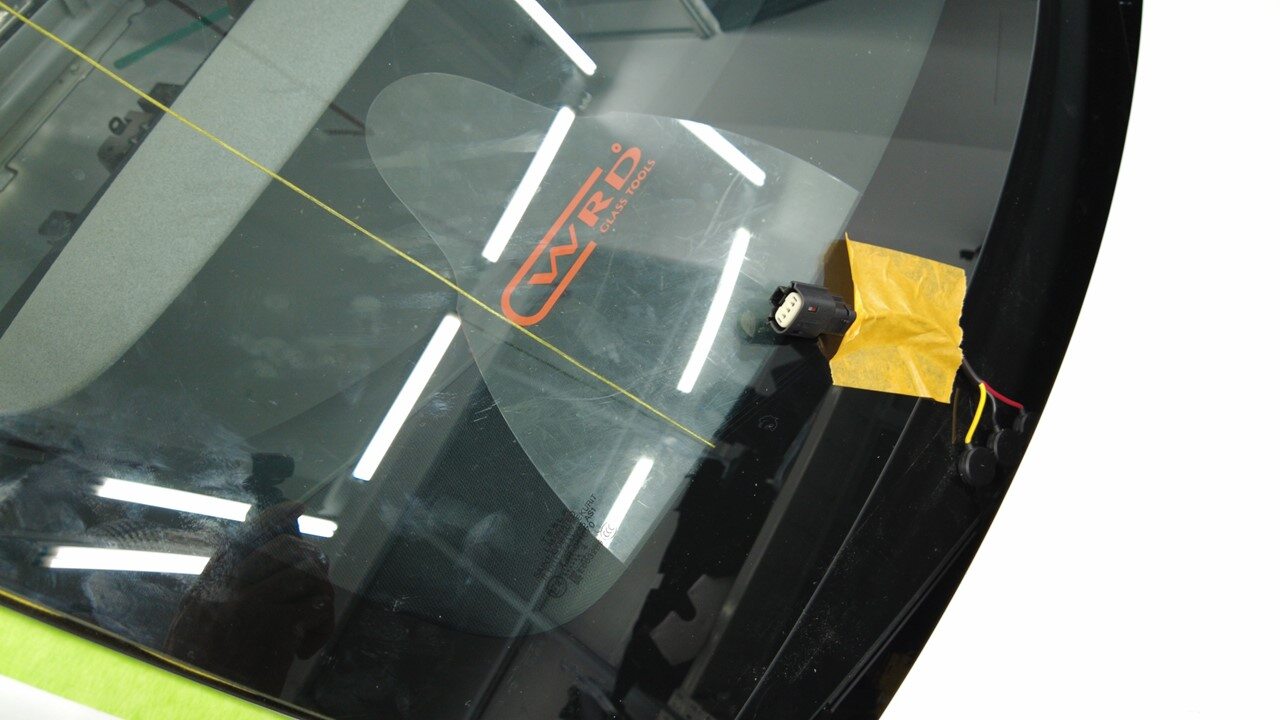

  5. Retire el ventilador de la cámara de visión delantera. Consulta Fan - Camera - Forward Facing (Remove and Replace).
  6. Retire la cámara delantera. Consulta Bi-Cam - Forward Facing (Remove and Install).

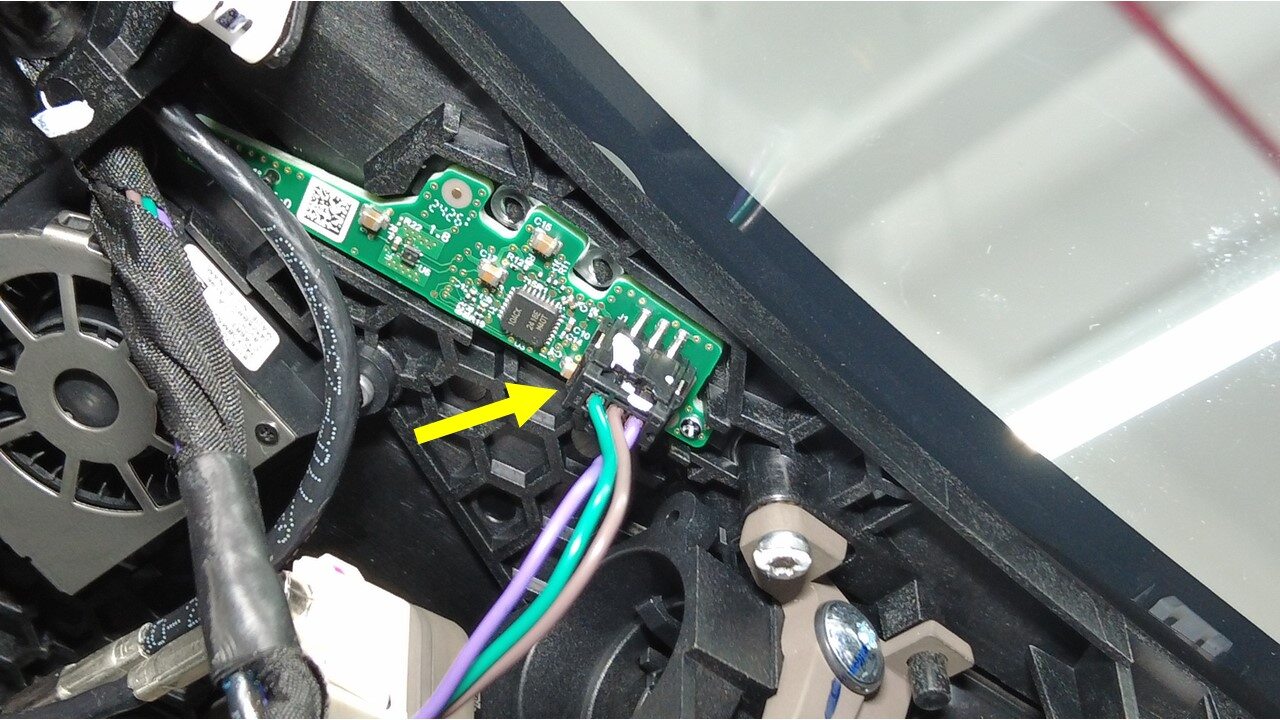

  7. Desconecte el conector del sensor de humedad y temperatura (THS).
  8. Retire el mazo de cables del parabrisas del soporte del parabrisas.
  9. Desmonte los guarnecidos superiores de los pilares A izquierdo y derecho. Consulta Trim - A-Pillar - Upper - LH (Remove and Replace).
  10. Desmonte los parasoles izquierdo y derecho. Consulta Sun Visor - LH (Remove and Replace).

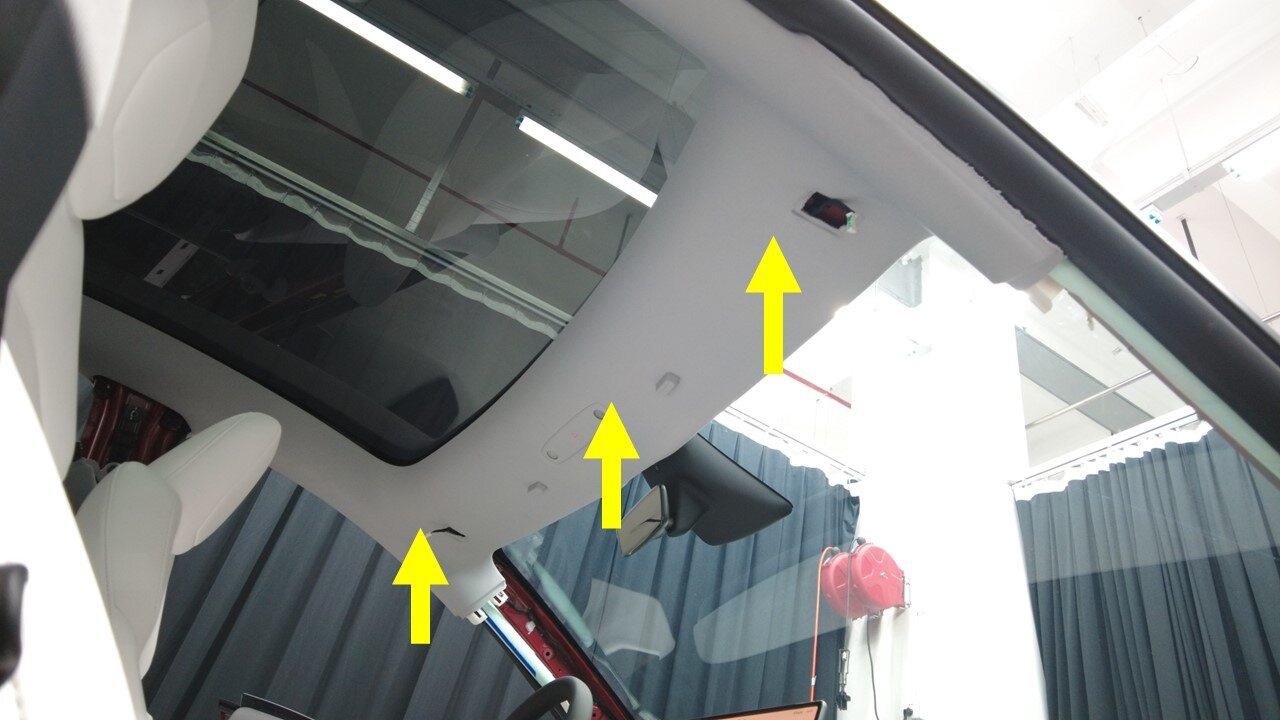

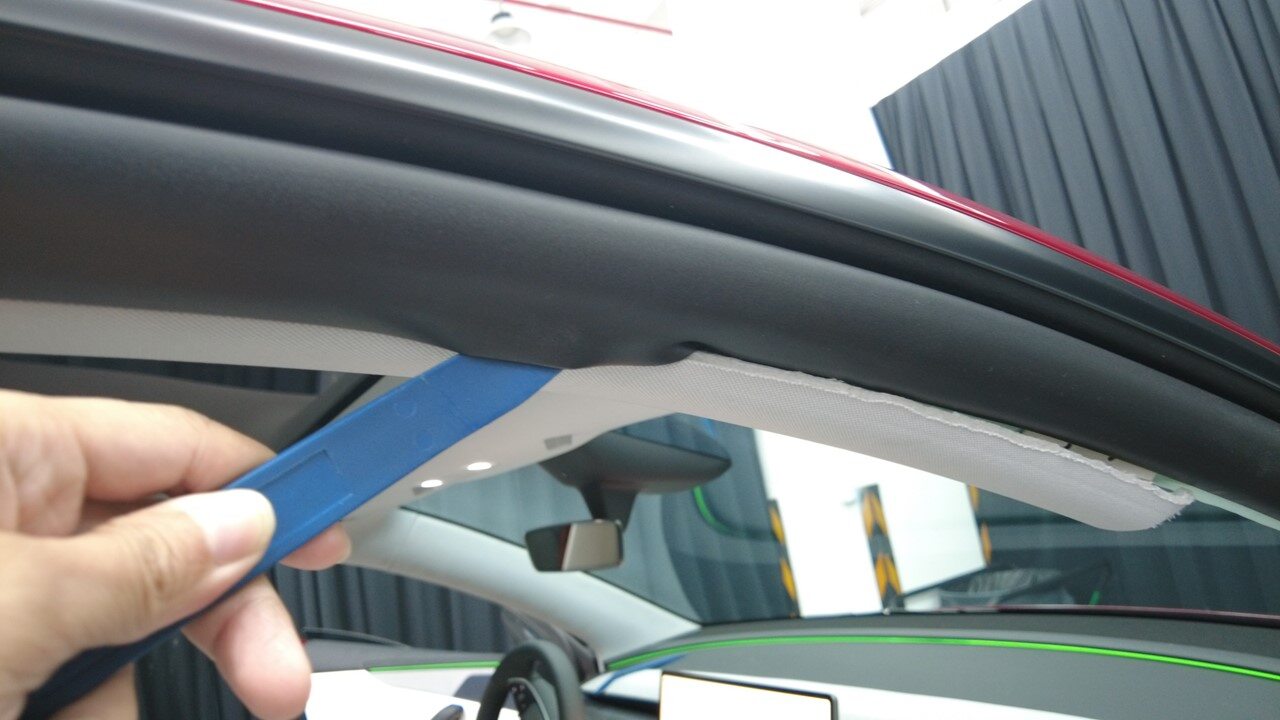

  11. Suelte parcialmente el extremo delantero del forro del techo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tenga cuidado de no doblar el forro del techo. Sustituya los clips que estén dañados.

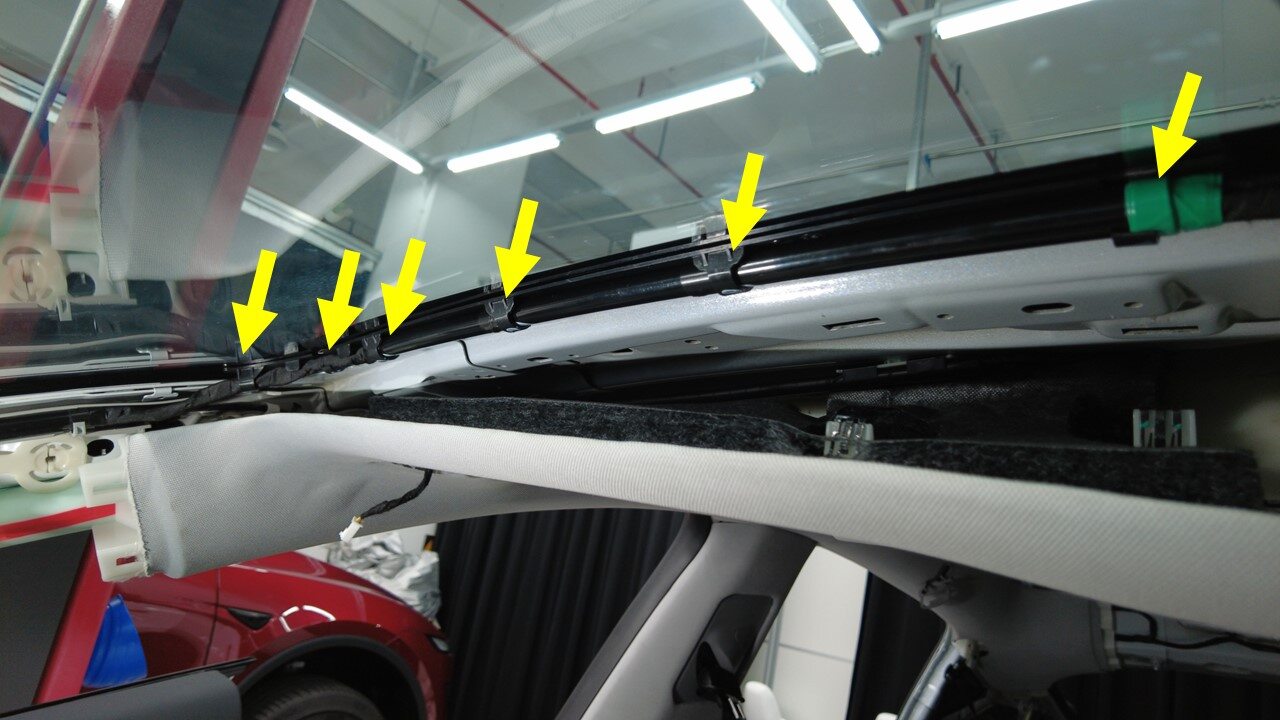

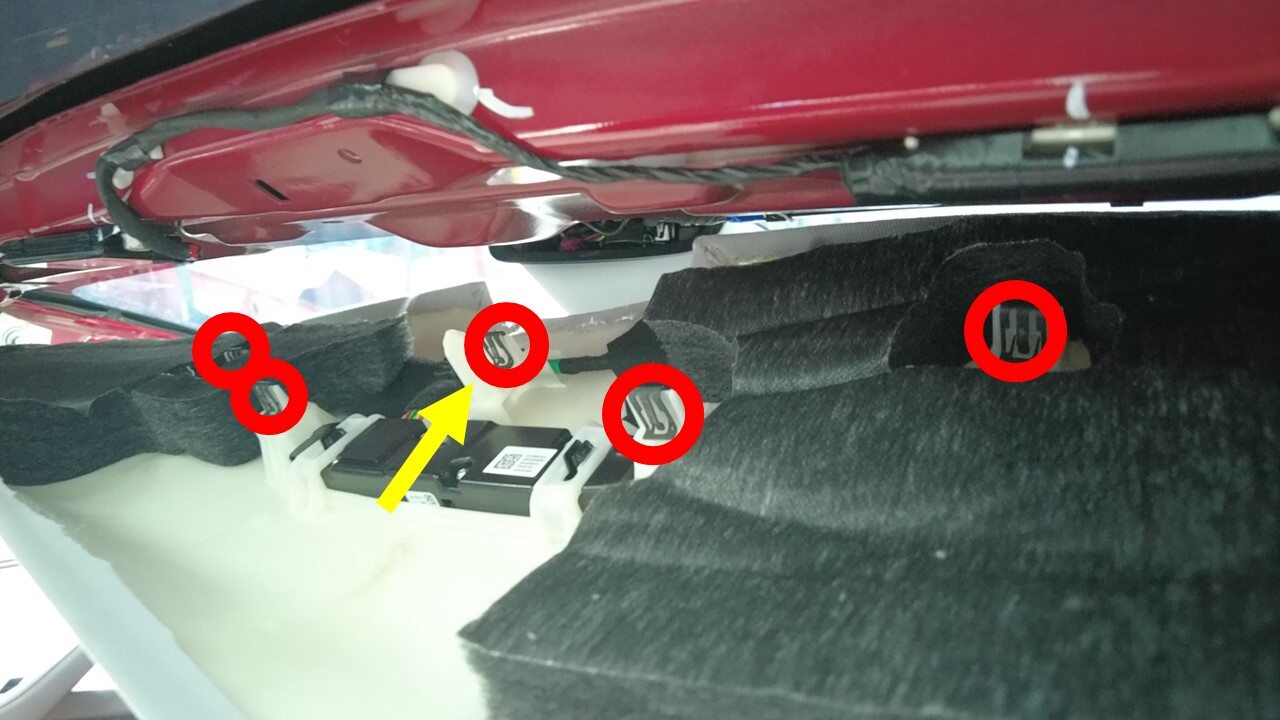

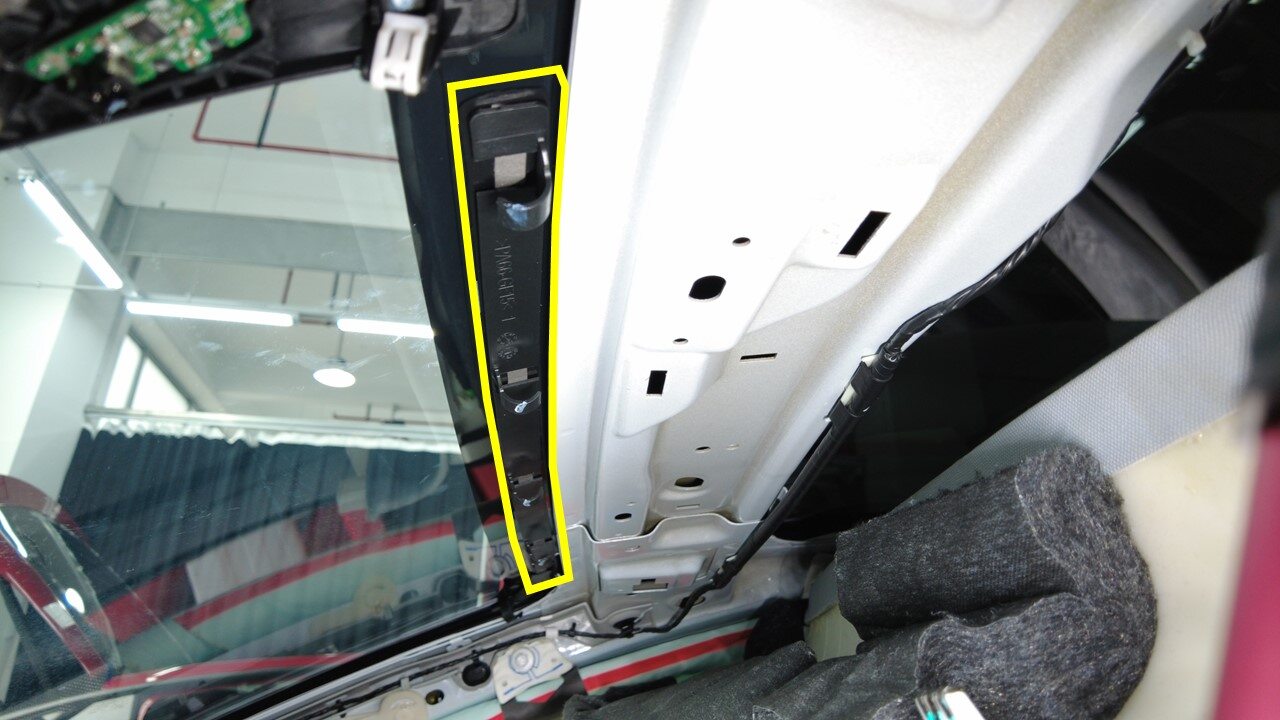

  12. Suelte el mazo de cables del parabrisas de los ganchos (6 uds.) del carril de fijación de la OHC (consola del techo) y aparte el mazo de cables.
  13. Retire el carril de fijación de la OHC del parabrisas y deséchelo.
  14. Utilice la herramienta Equalizer para separar las referencias (2 uds.) de las esquinas superiores del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deslice la herramienta Equalizer hacia arriba contra las referencias y, a continuación, separe con cuidado el adhesivo del parabrisas. Es posible que no pueda ver claramente la referencia, pero puede localizarla con ayuda de la cuchilla. Libere la referencia para facilitar el proceso de corte.

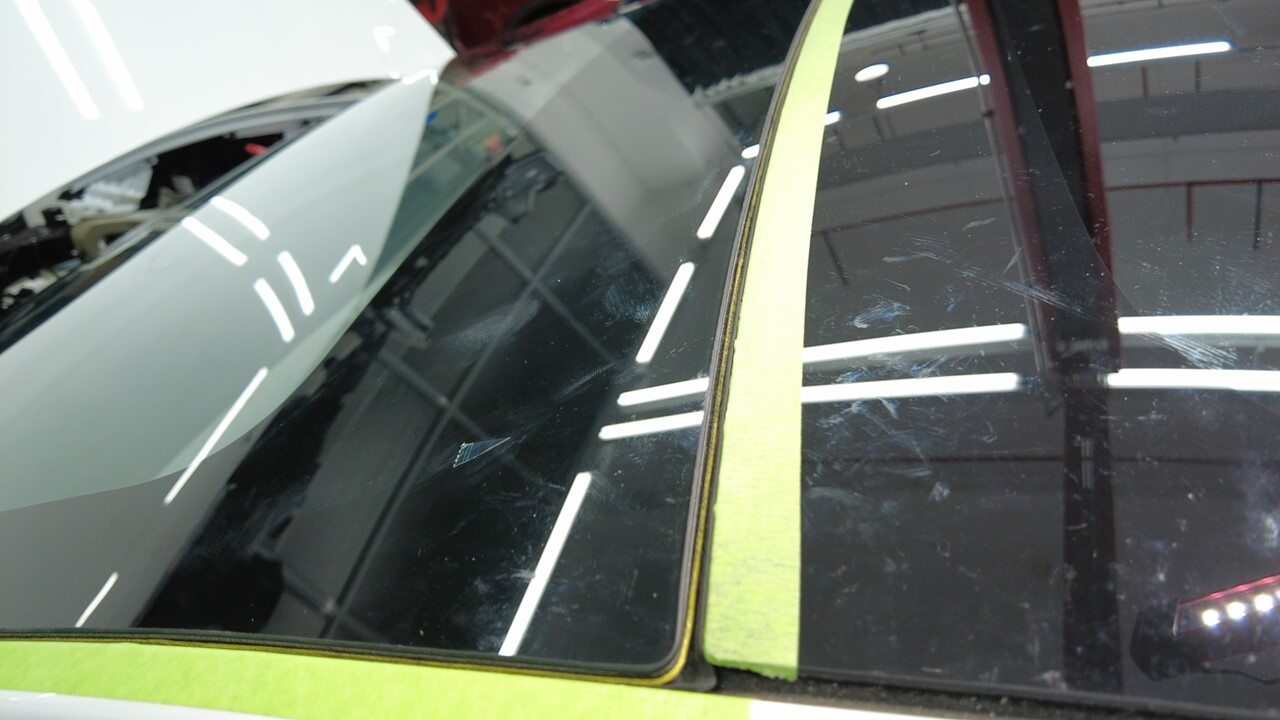

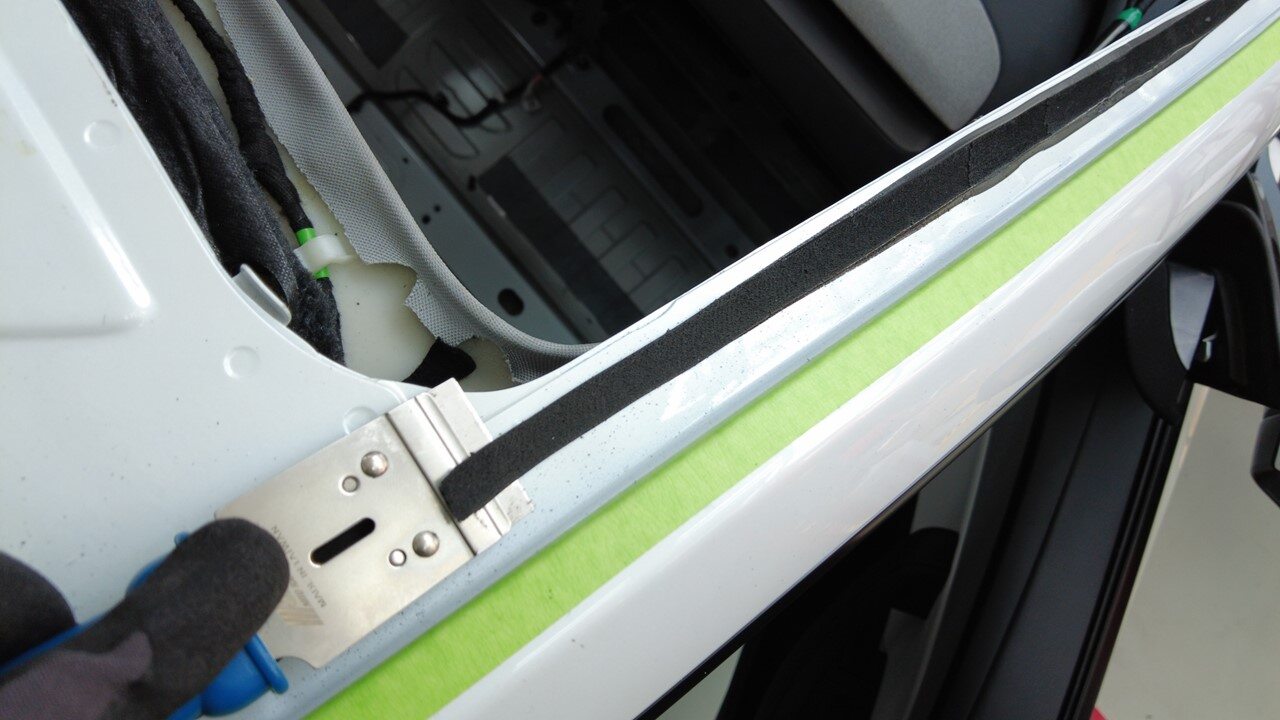

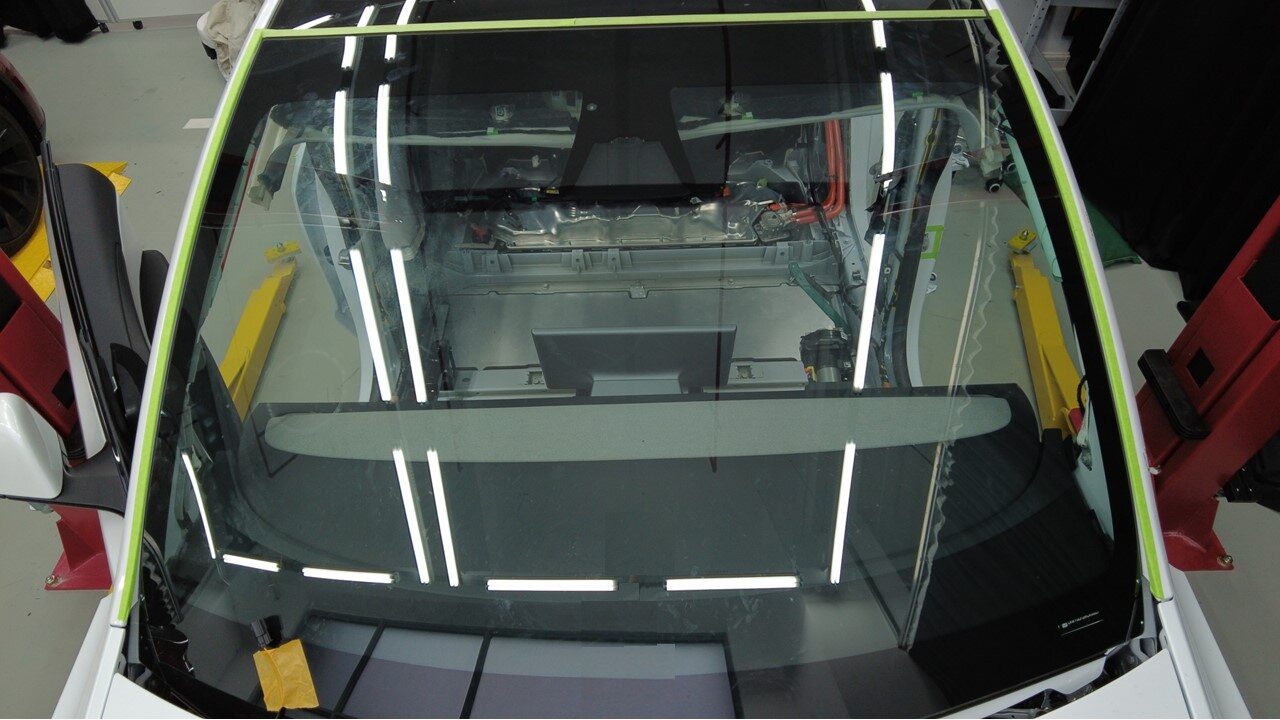

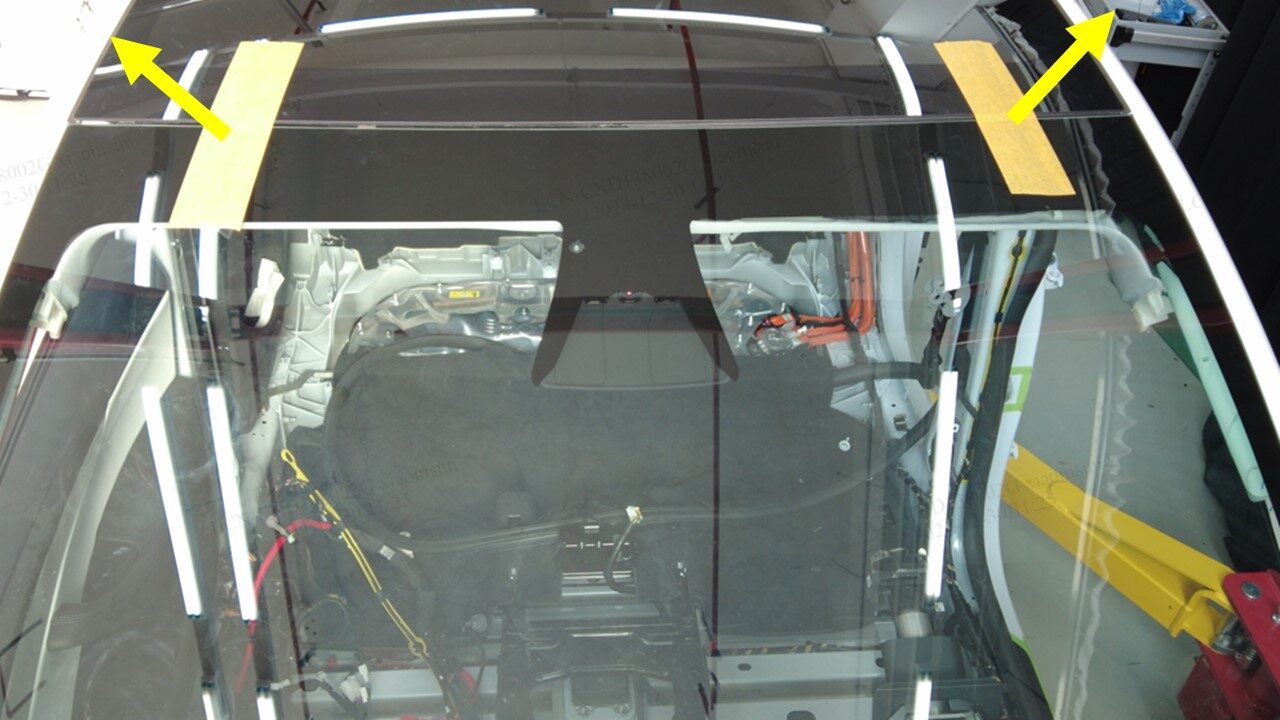

  15. Aplique cinta adhesiva en el exterior de los pilares A y el techo para proteger la pintura y el cristal del techo.

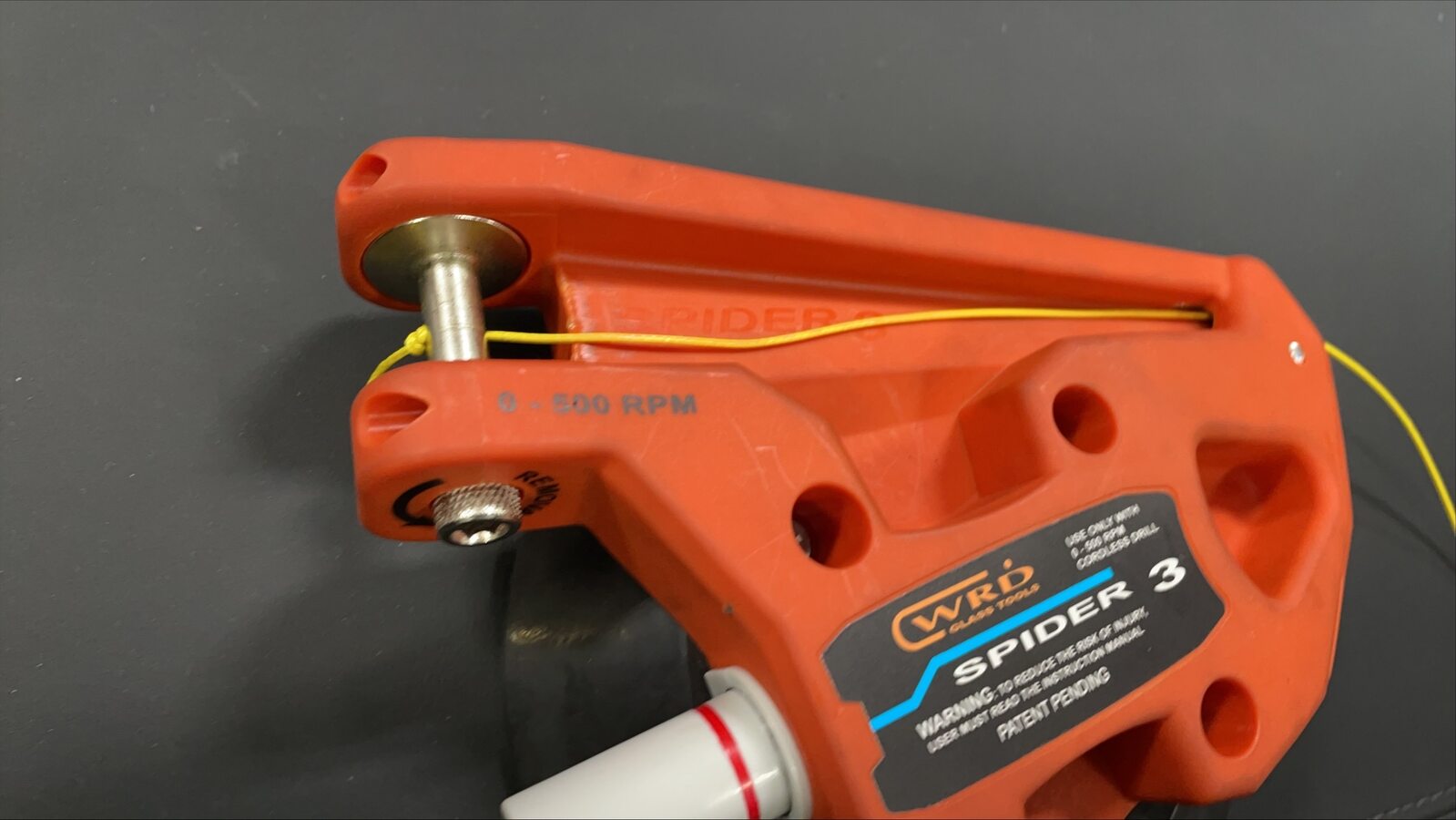

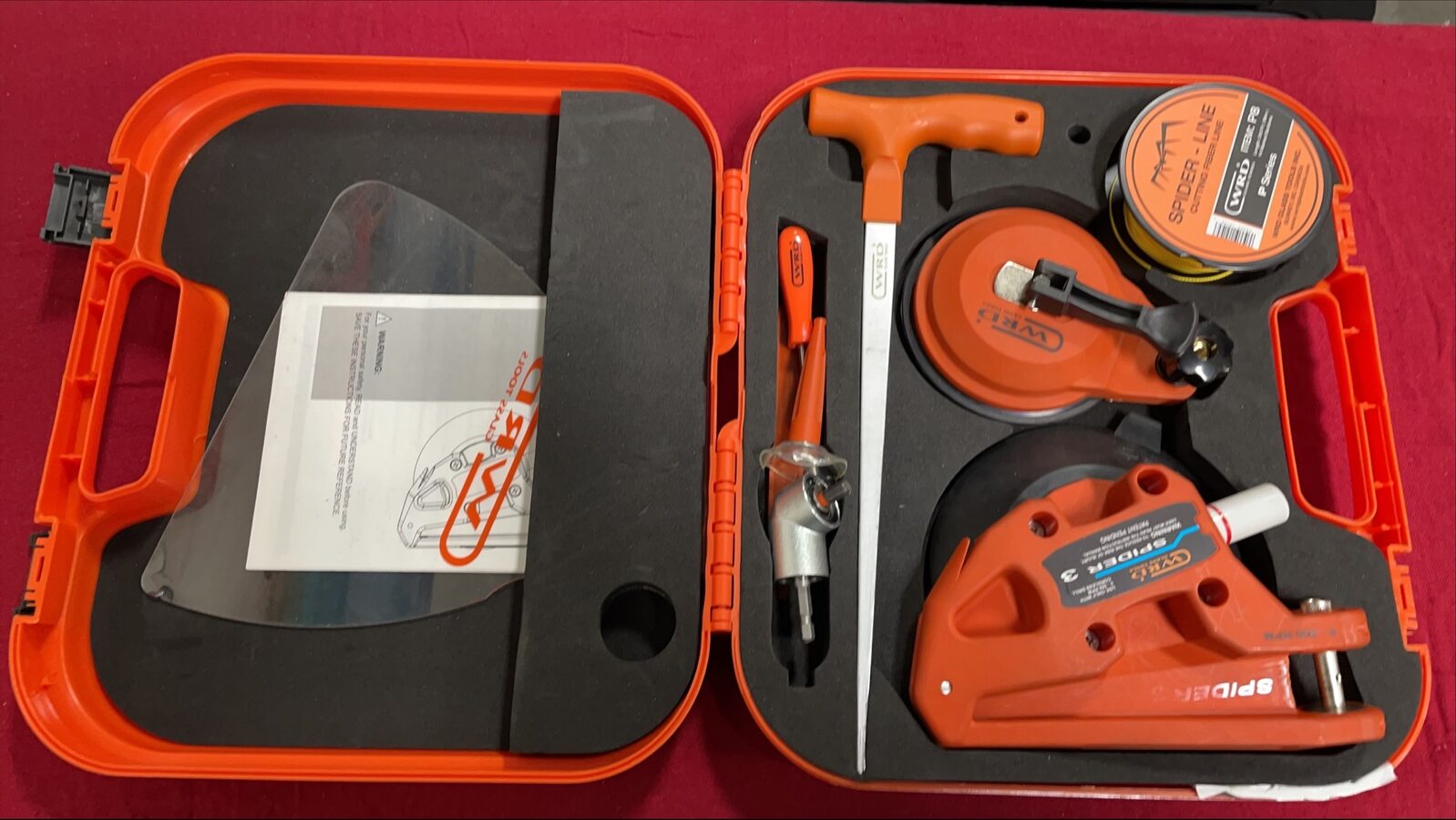

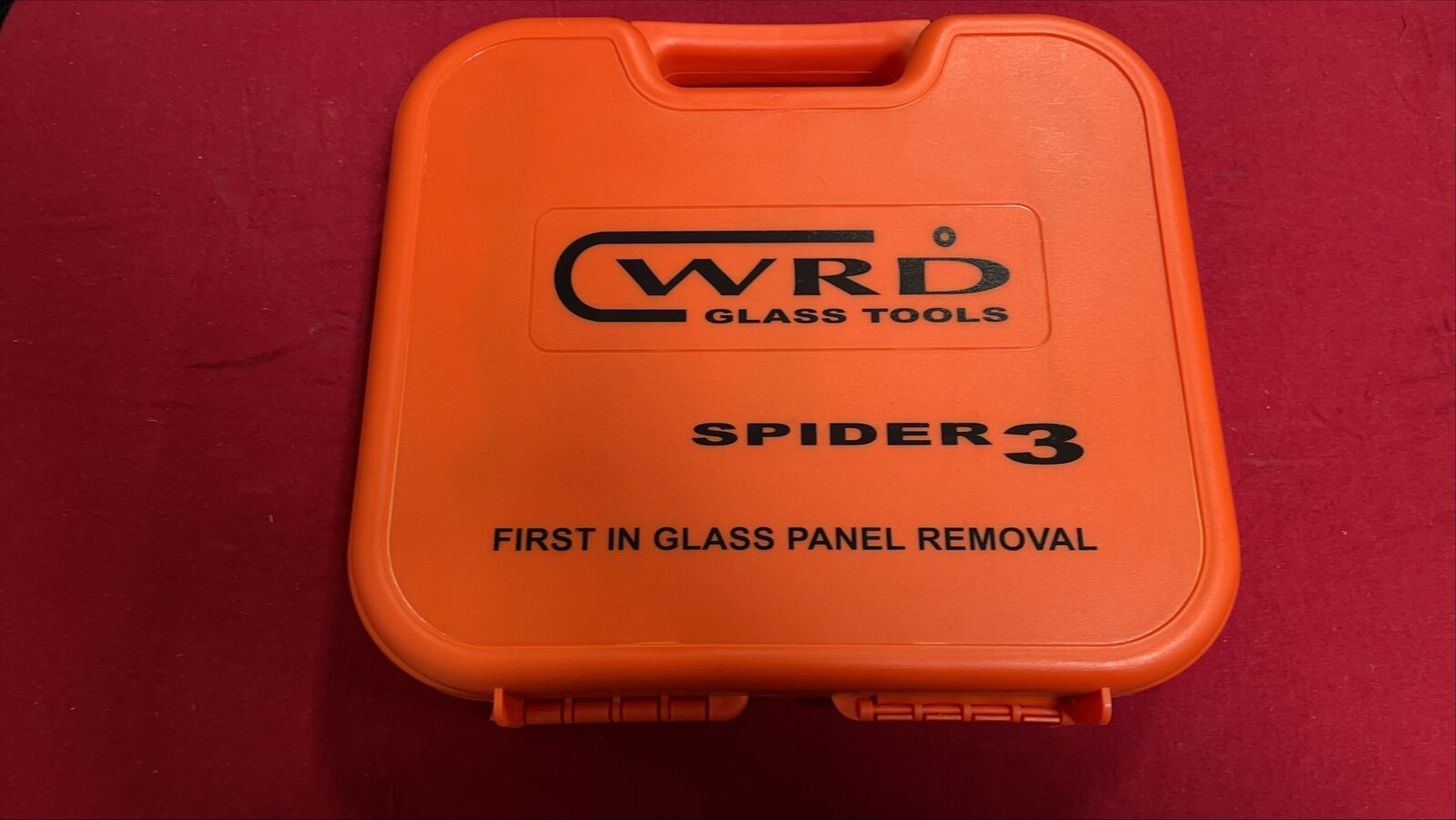

  16. Prepare el kit de extracción de cristales WRD Spider 3 (1571168-00-A).

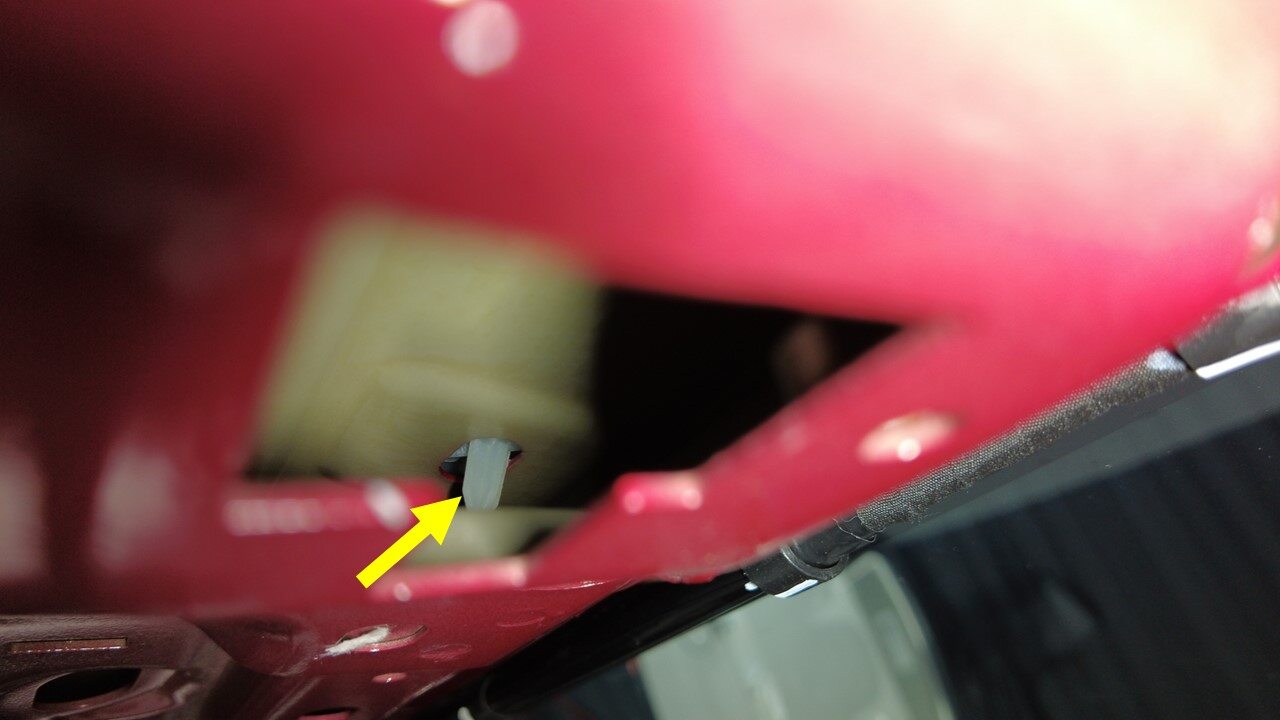

  17. Fije el cable a la herramienta e introduzca la herramienta a través del uretano en el lado inferior derecho del conjunto del parabrisas.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN

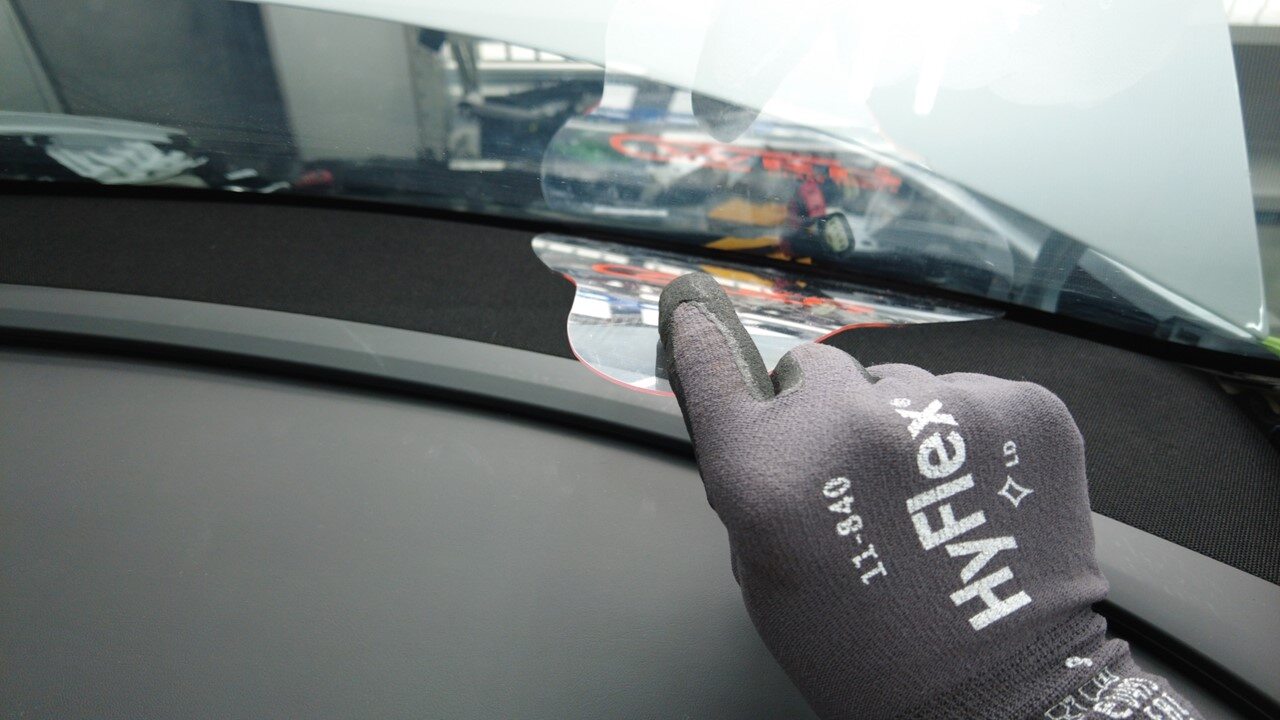

    Utilice el protector para no dañar la almohadilla del tablero con la herramienta.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Asegúrese de que el vehículo está estacionado sobre una superficie nivelada durante todo del proceso de curado.

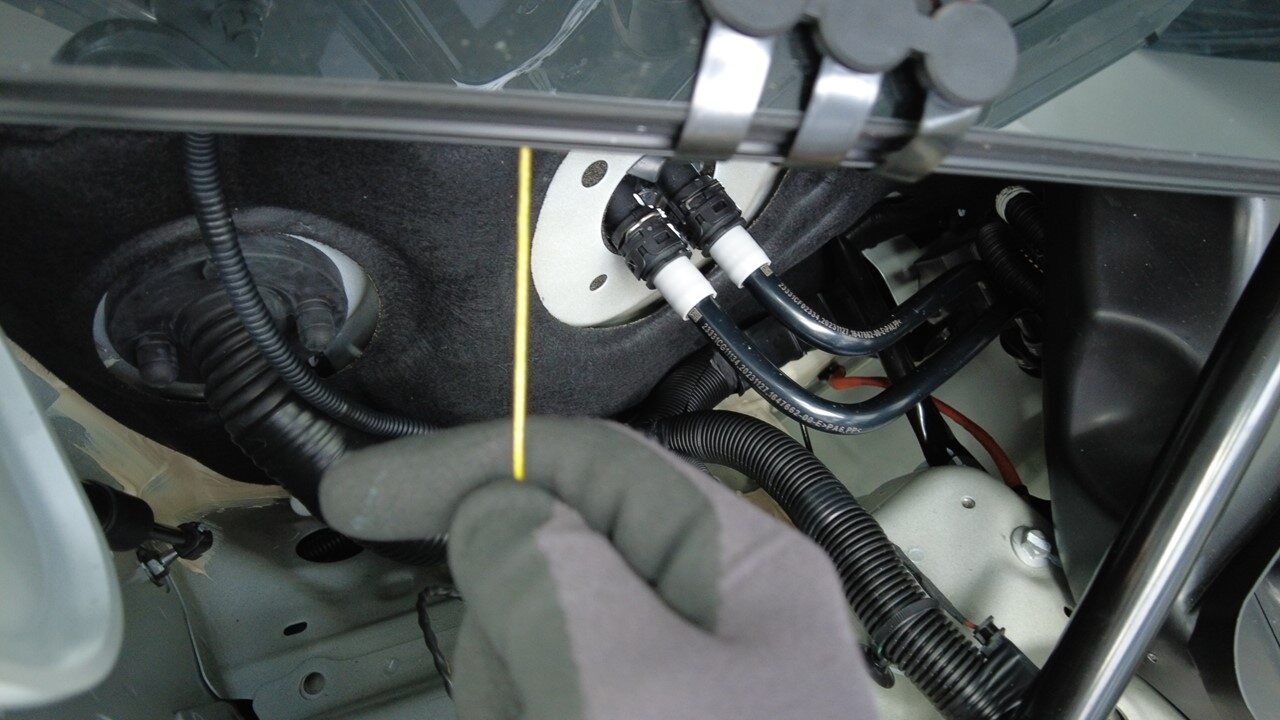

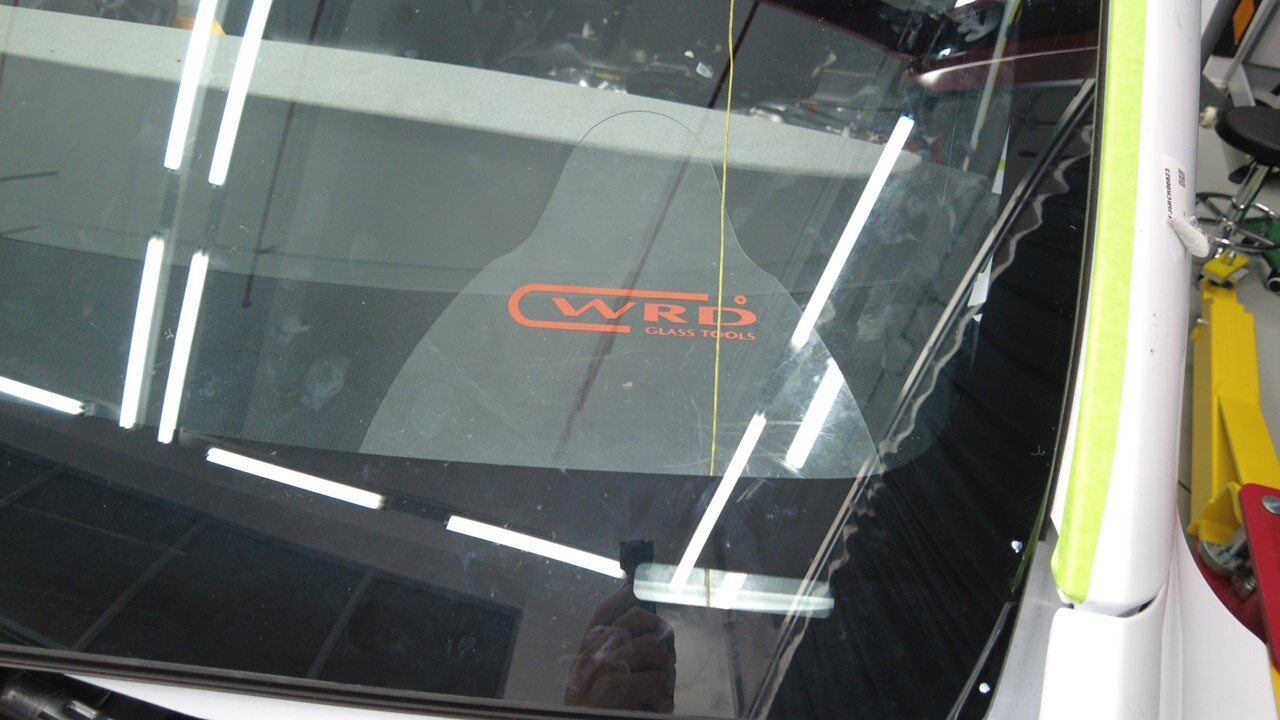

  18. Suelte el cable de la herramienta y envuélvalo alrededor de la parte exterior del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tire del cable hacia fuera desde la herramienta. Asegúrese de introducir una longitud suficiente.
    Informational PurposesAn informational icon, calling your attention
    Nota

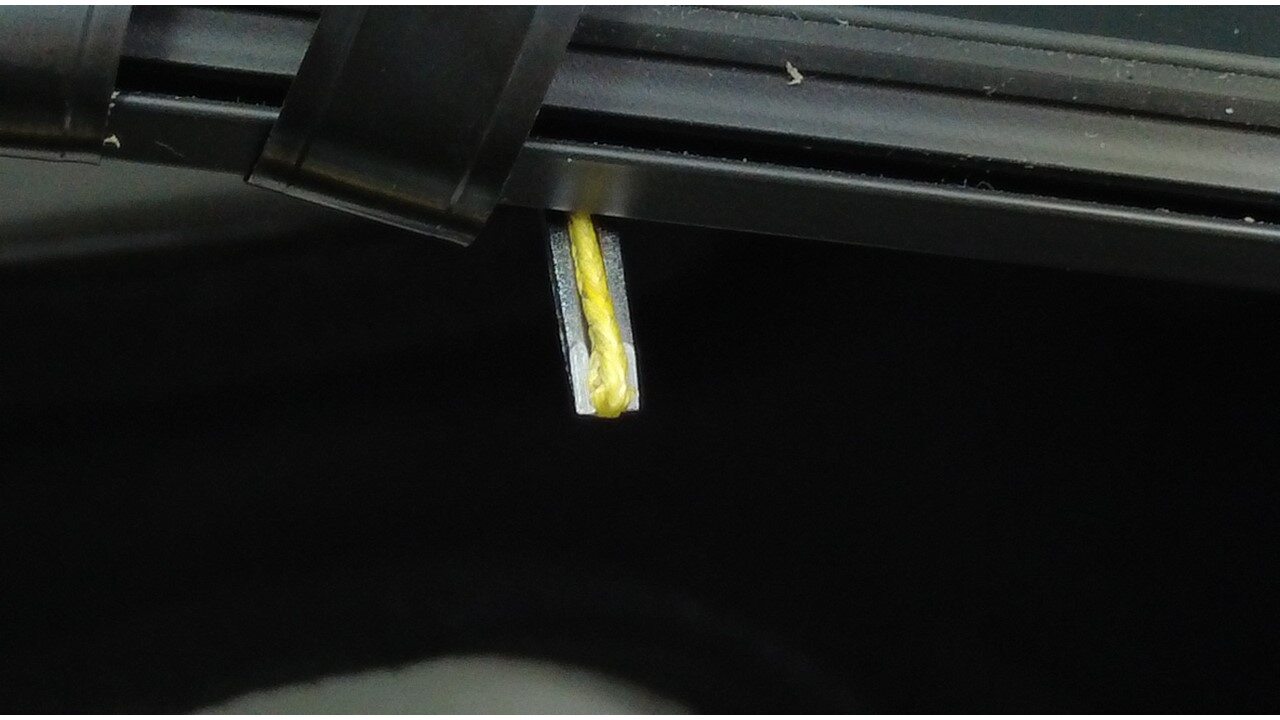

    Compruebe que el cable se asienta debajo del cristal.

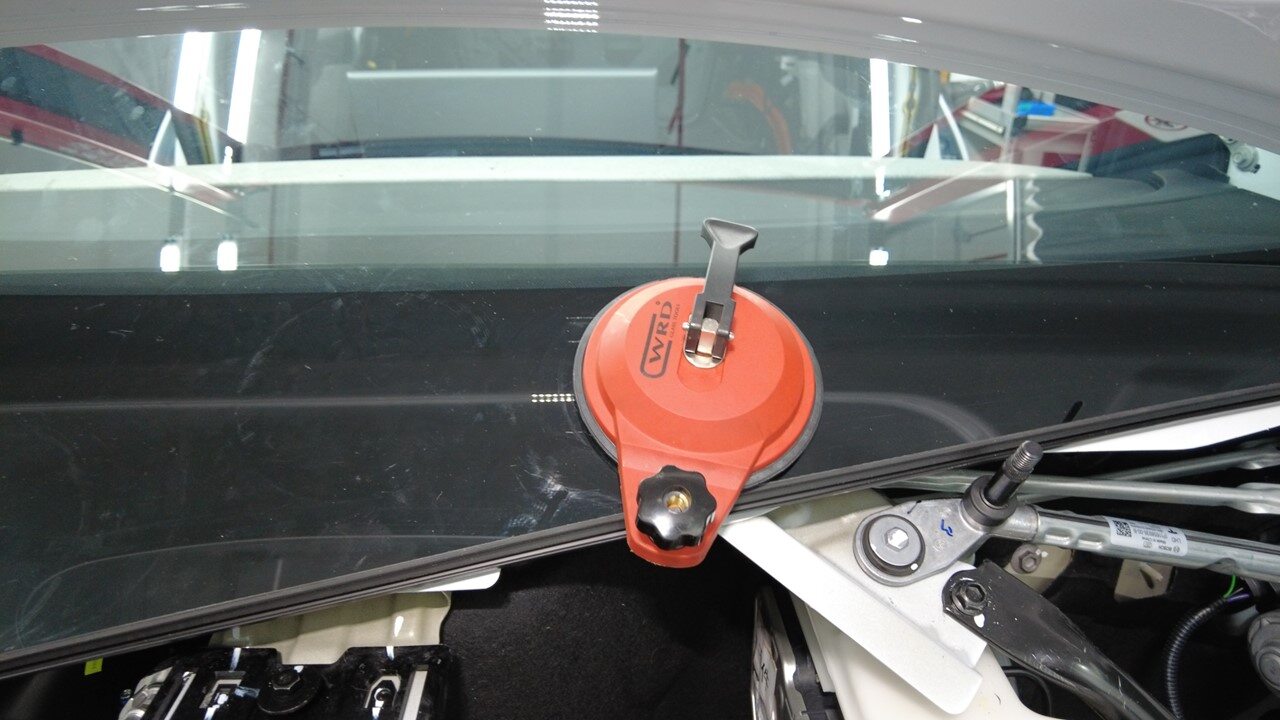

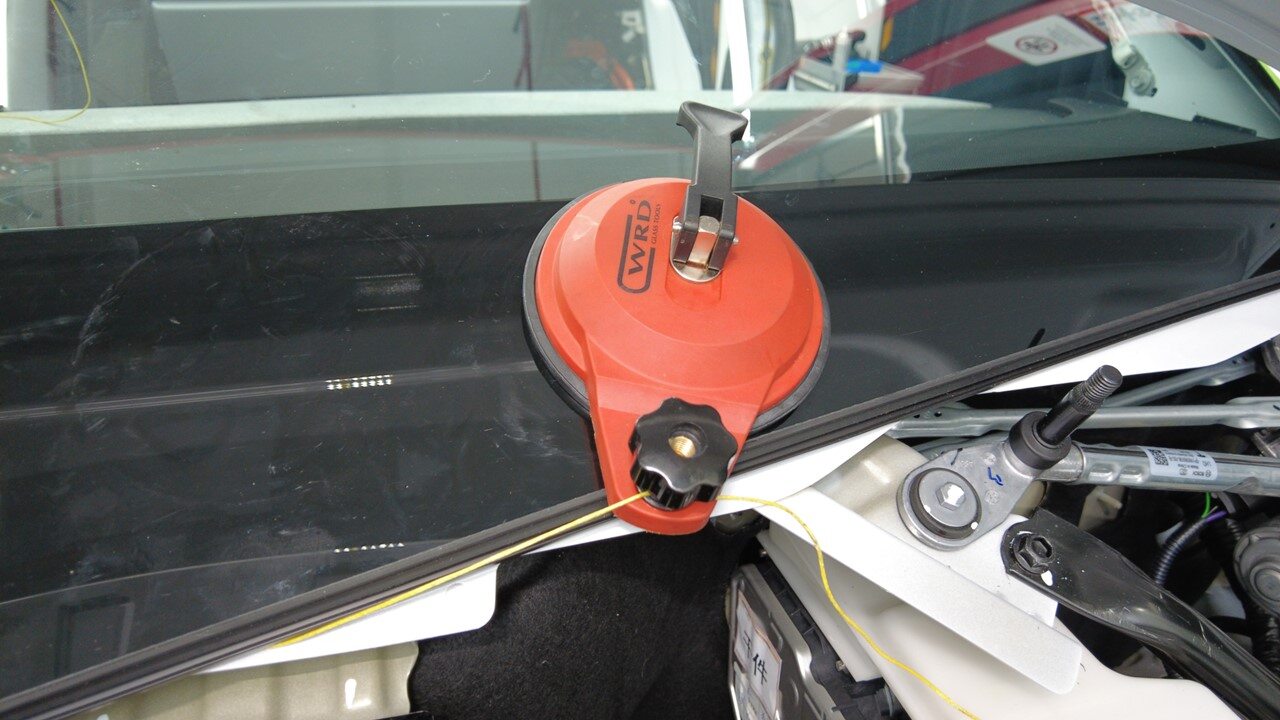

  19. Fije el punto de anclaje al exterior del parabrisas, cerca del punto de inicio de la herramienta, y fije el cable al anclaje.

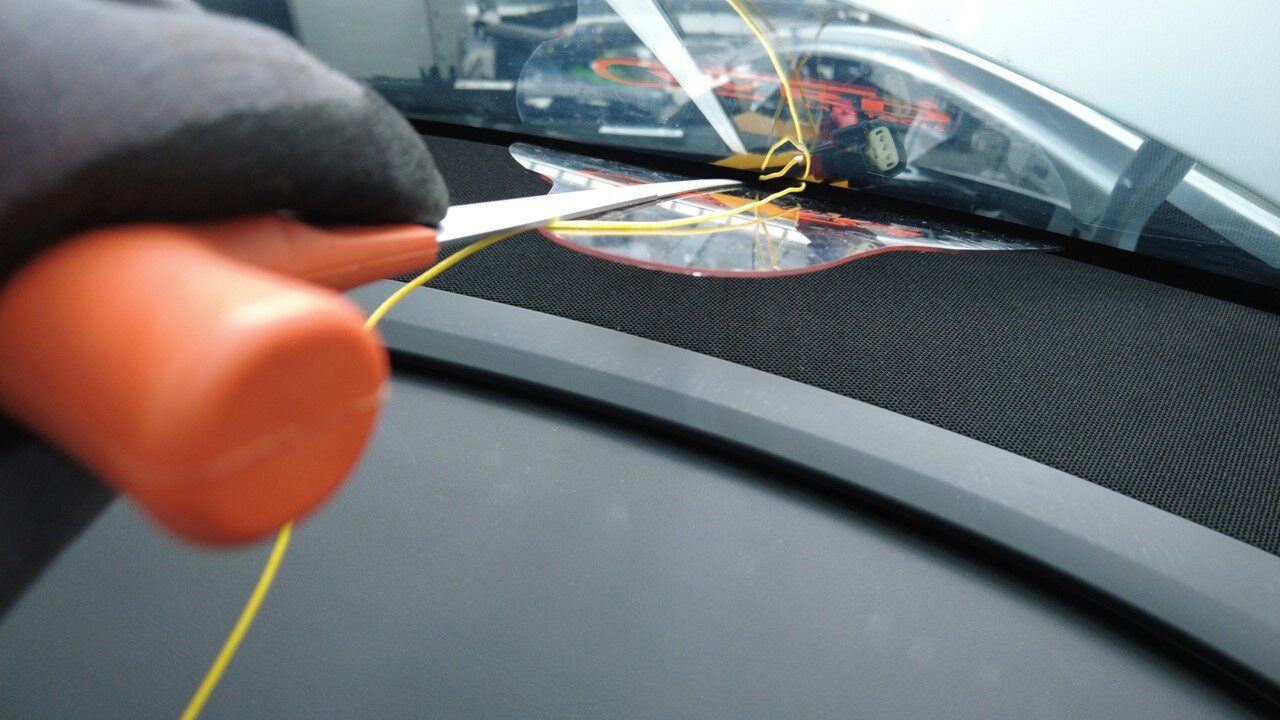

  20. Enganche la parte interior del cable a la herramienta de corte Spider.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Siga las instrucciones de la herramienta Spider. Introduzca el cable a través de la abertura de la herramienta de corte y haga un nudo para fijar el cable en su sitio. Si el eje no se gira en la dirección correcta, la herramienta de corte resultará dañada.

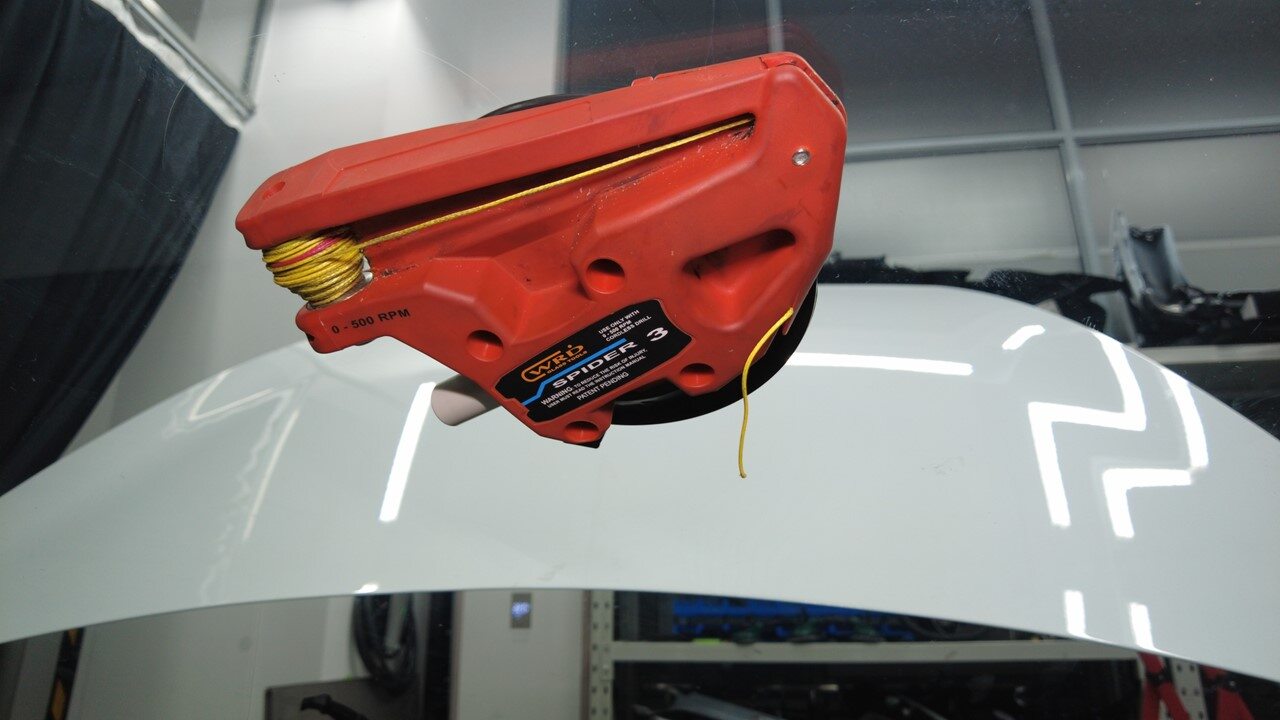

  21. Fije la herramienta de corte Spider al interior del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota

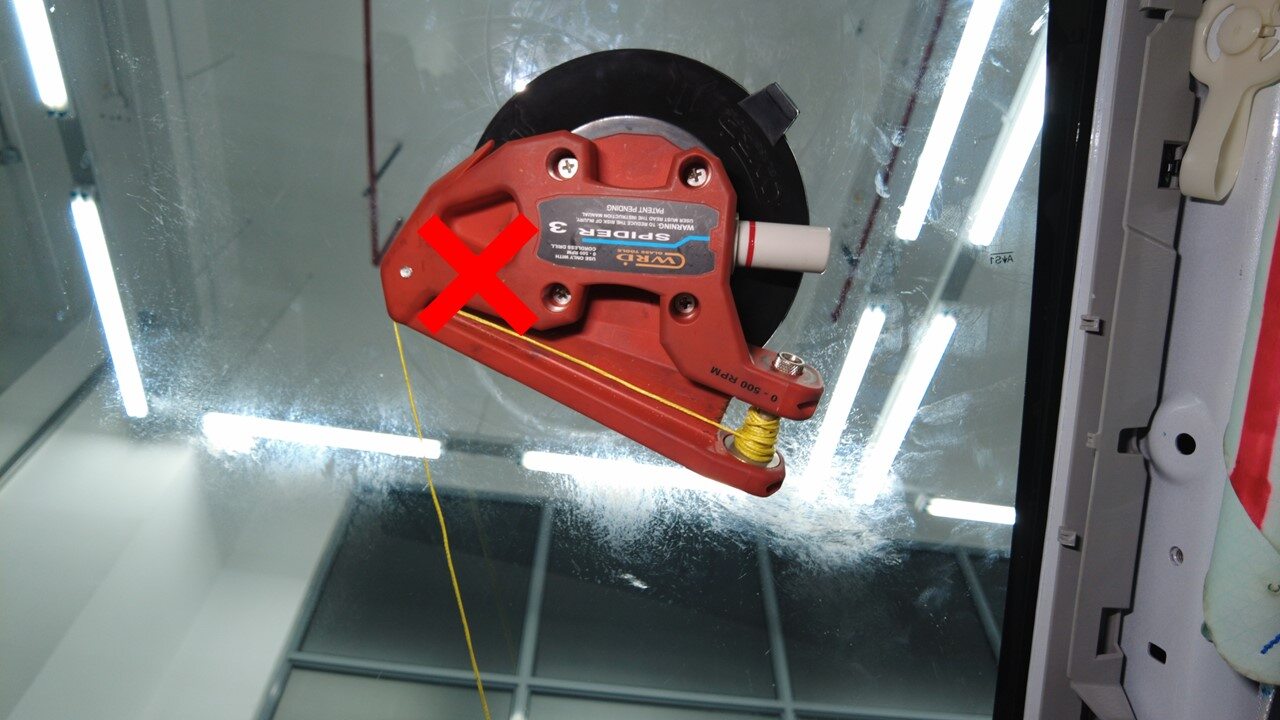

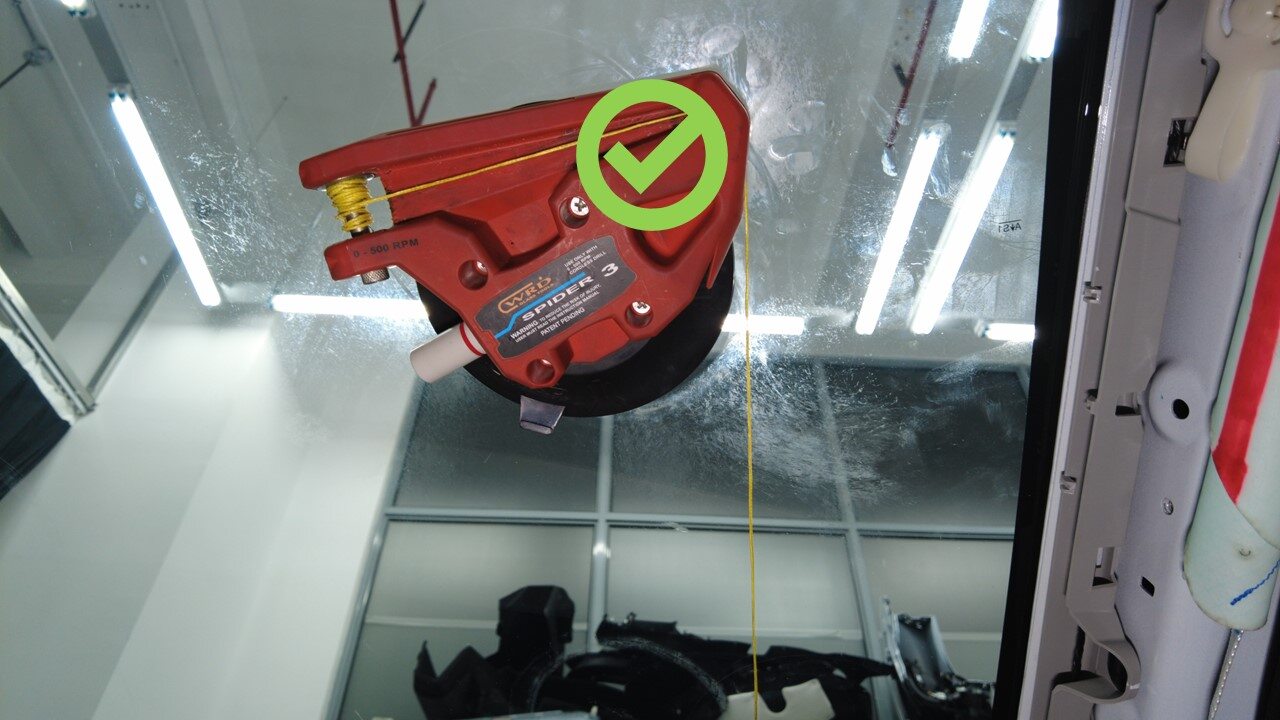

    Tenga en cuenta la orientación del cable de corte. Asegúrese de que el cable se enrolla en la polea grande y mantiene un ángulo de 90 grados.

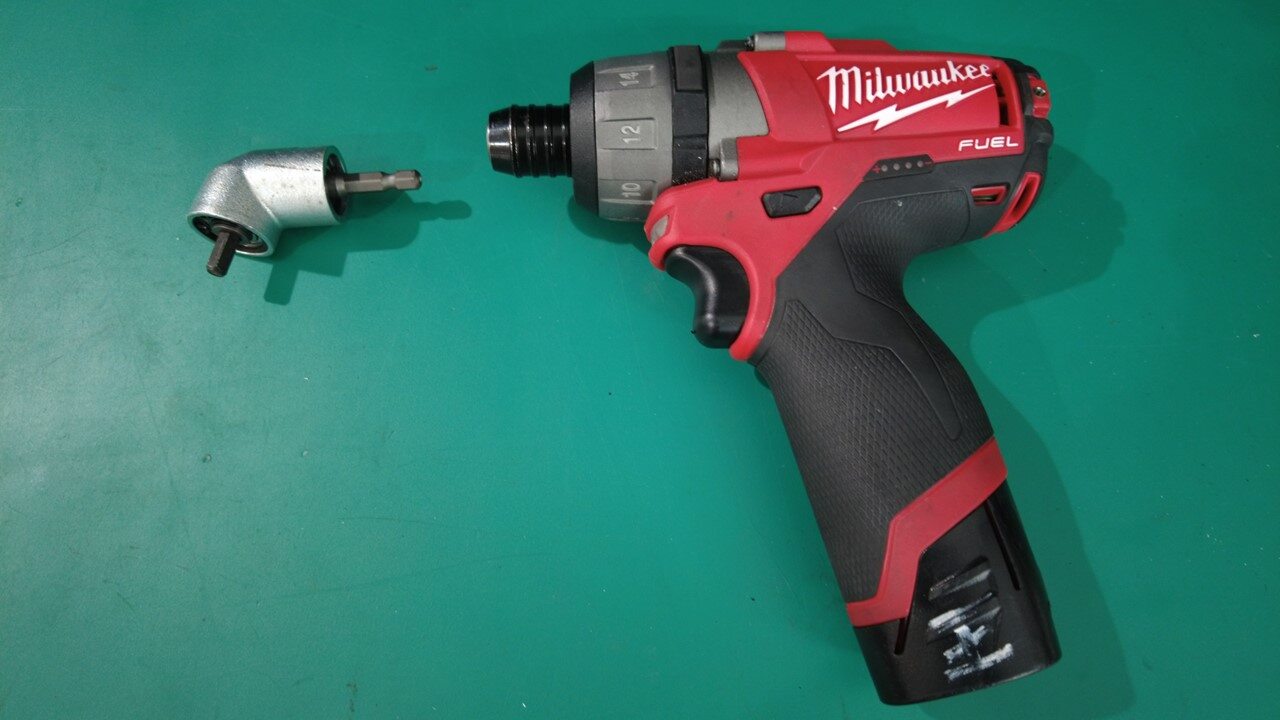

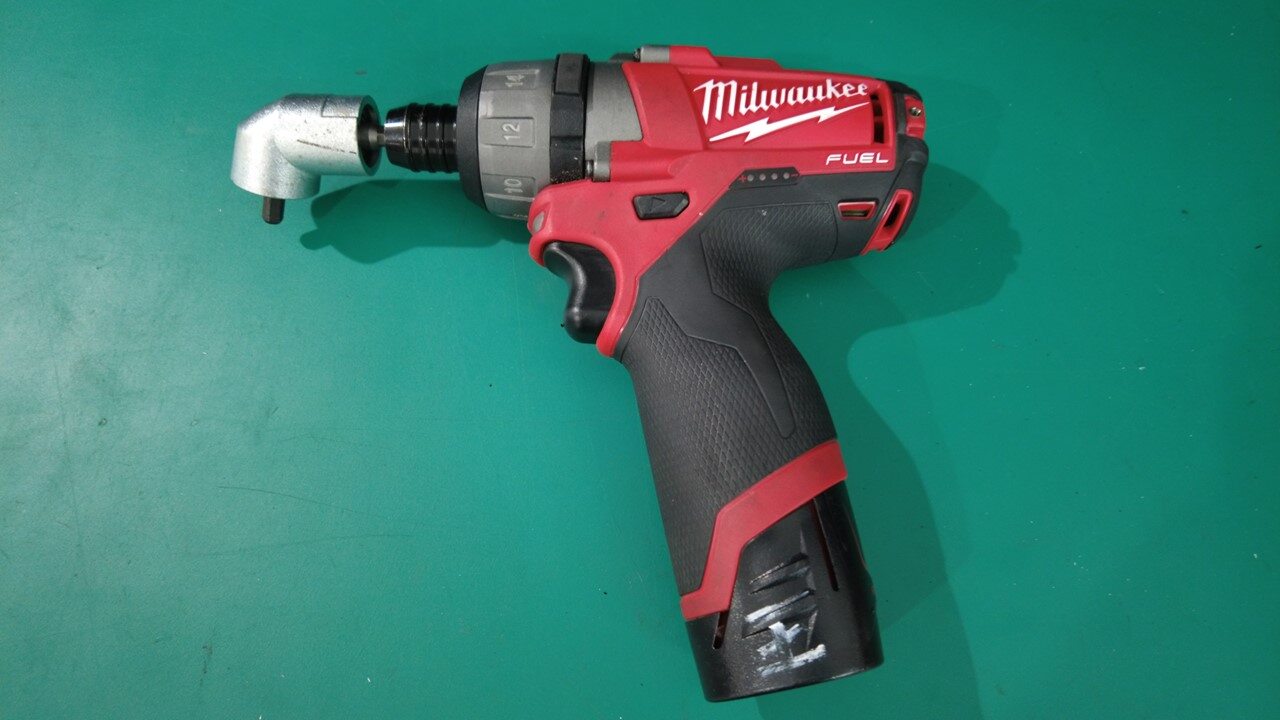

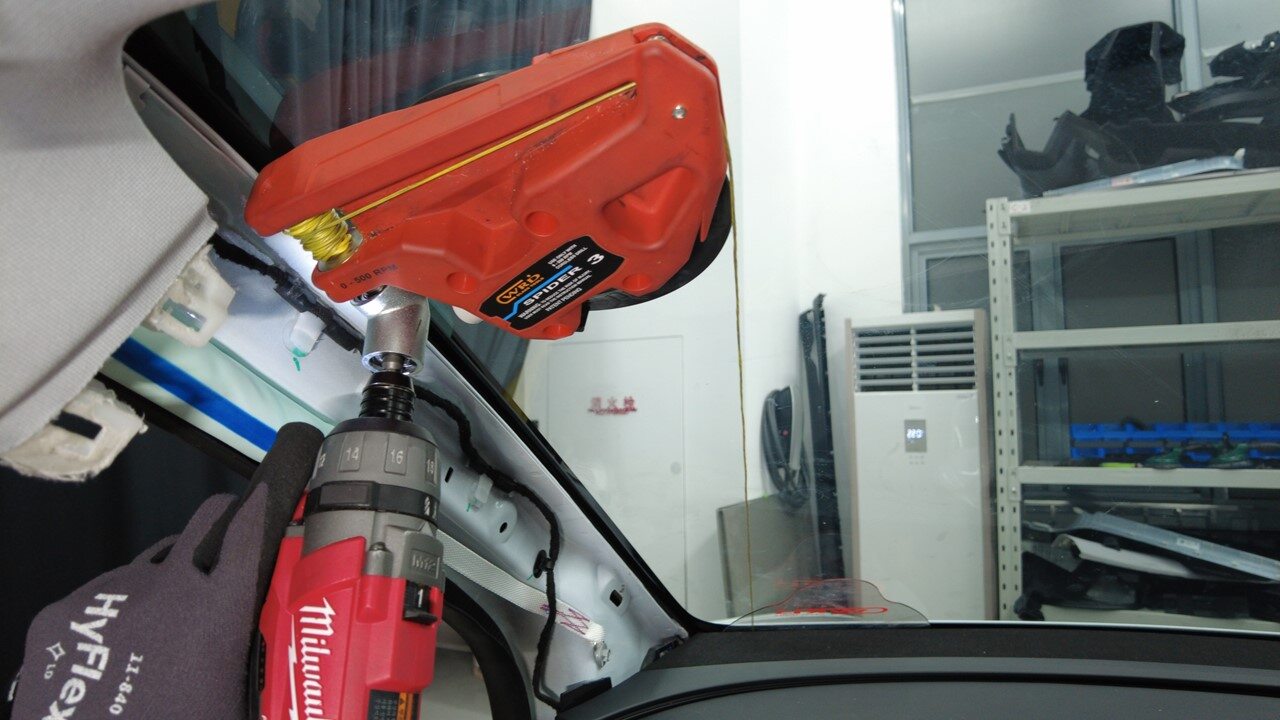

  22. Acople el destornillador angular al taladro eléctrico.

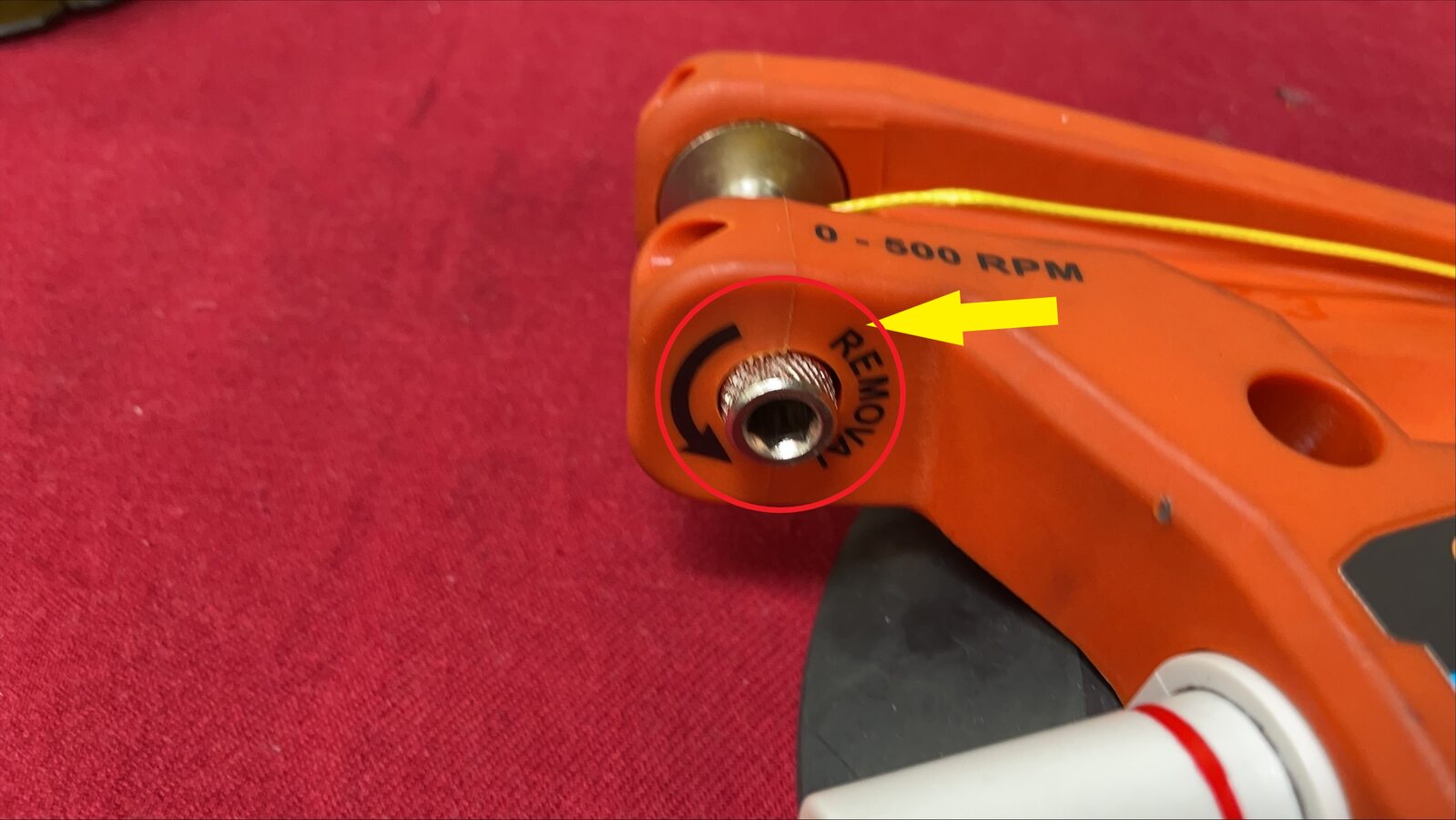

  23. Gire el eje de la herramienta de corte con el taladro para comenzar a desmontar el parabrisas.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Durante el proceso, utilice dispositivos de protección para evitar que se dañe el panel de instrumentos.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN

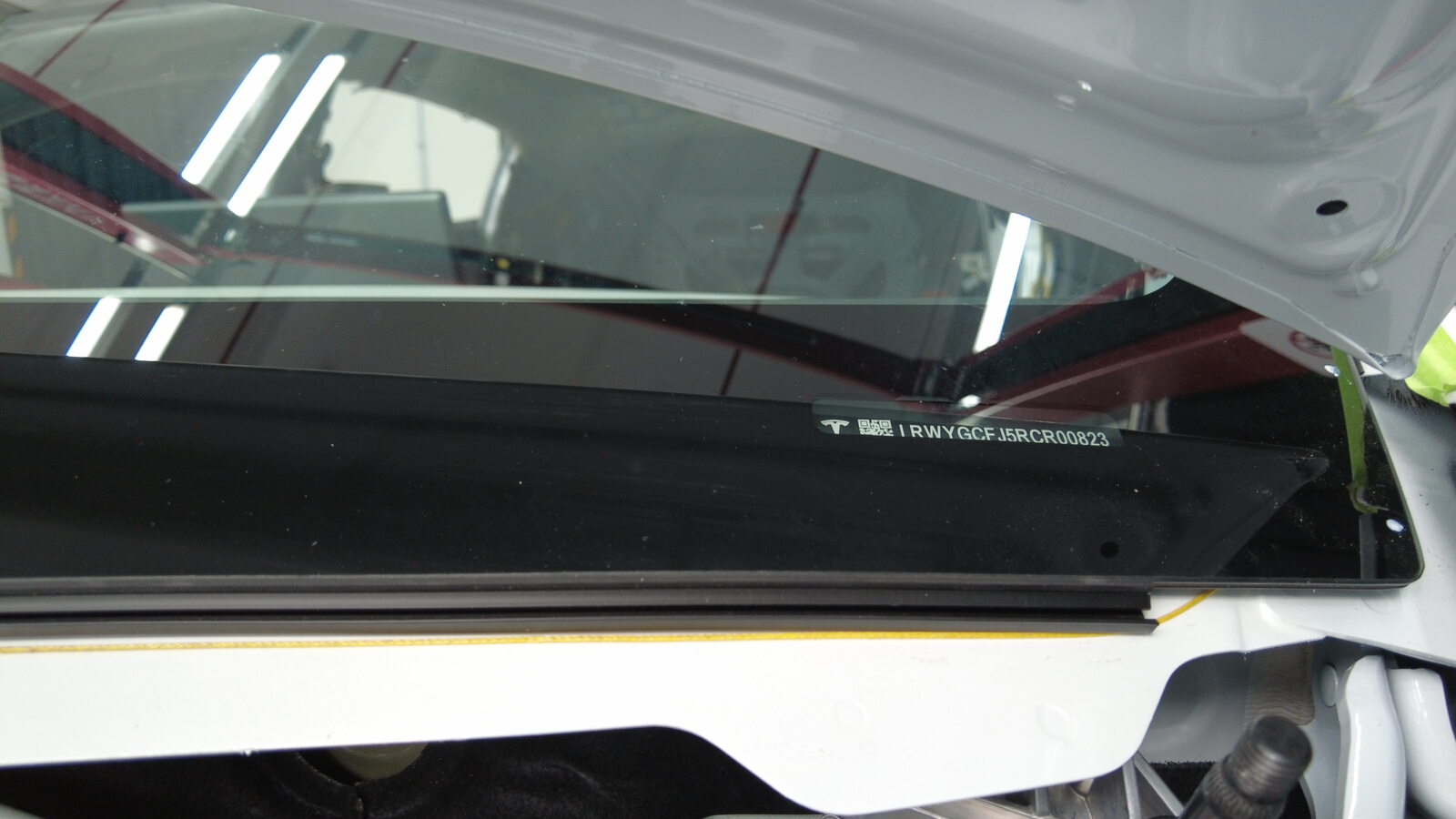

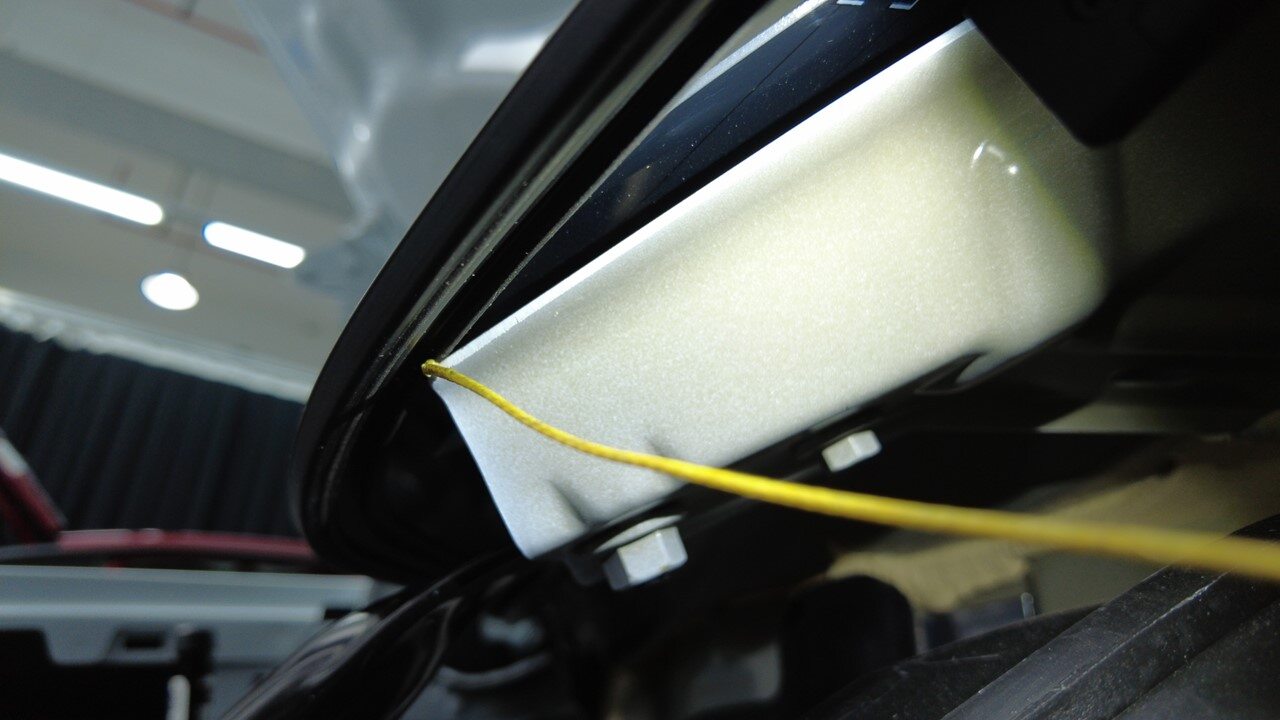

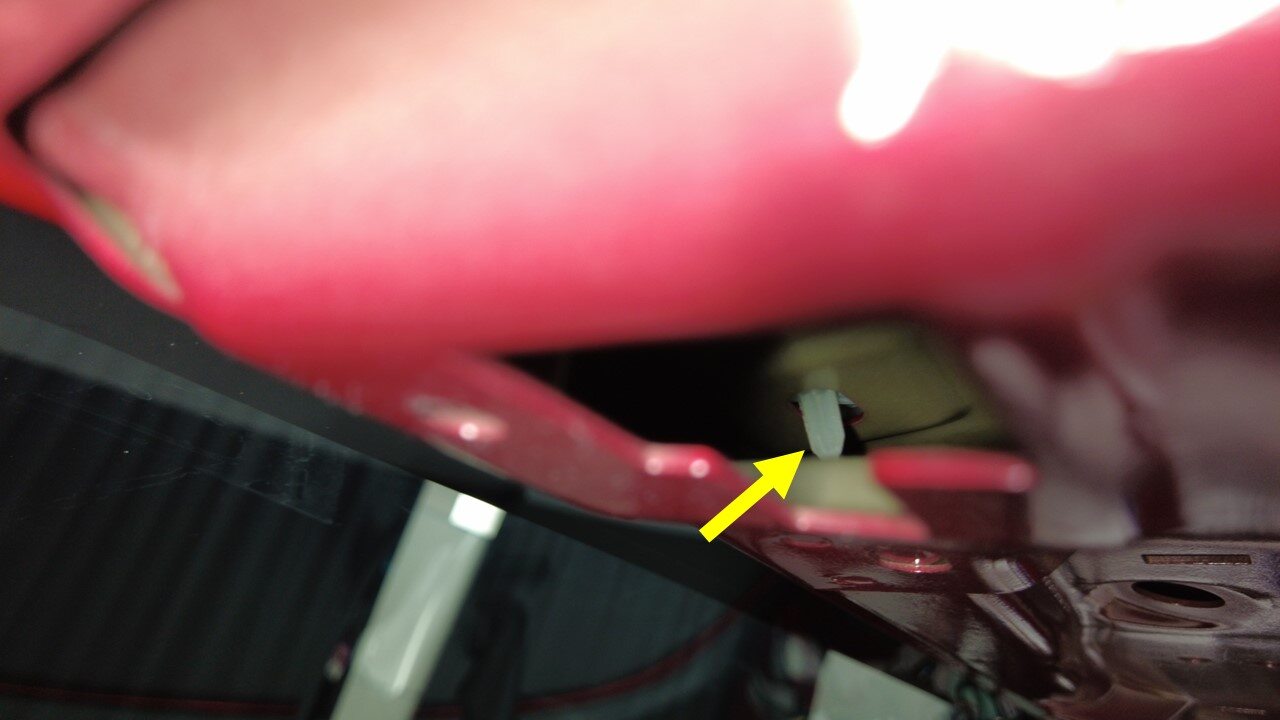

    Cuando pase por la placa del VIN, utilice el protector para guiar el cable por encima de la placa y no dañarla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga especial cuidado en las zonas identificadas que tienen paneles superpuestos para evitar daños.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva la herramienta de corte según sea necesario, manteniendo el cable siempre aproximadamente a un ángulo de 90 grados.
  24. Retire el kit de extracción de cristales del parabrisas.

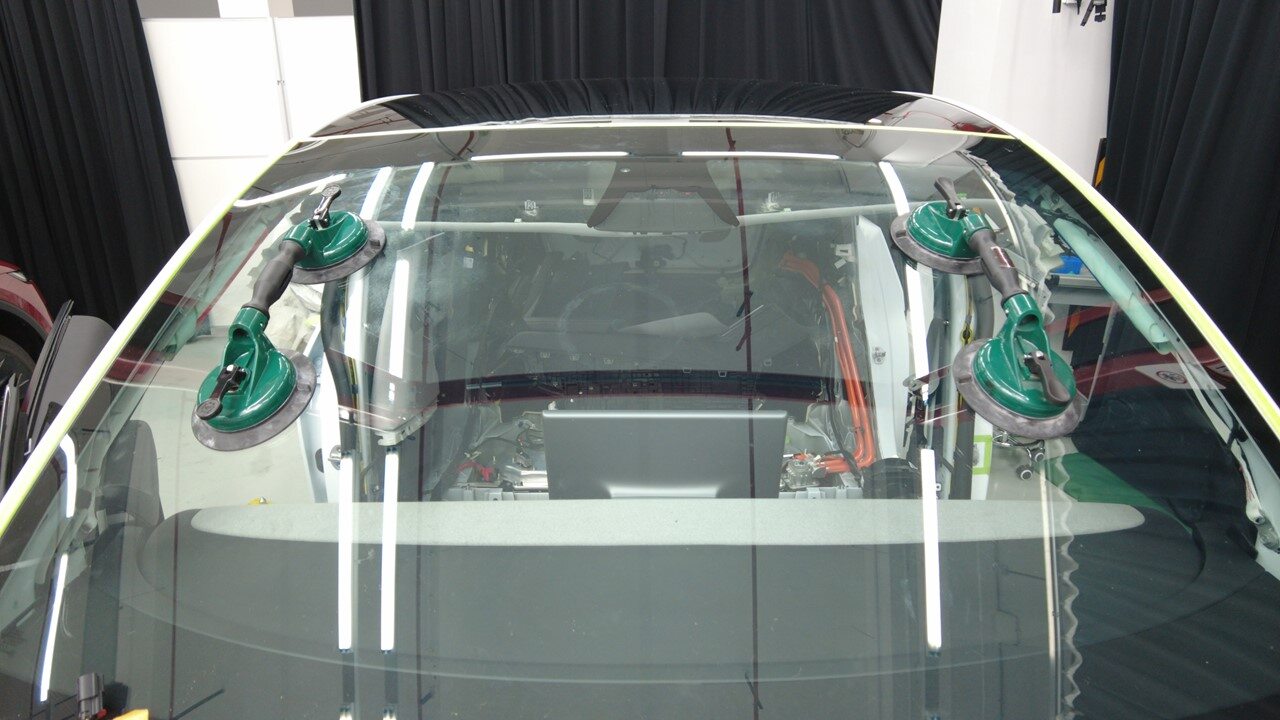

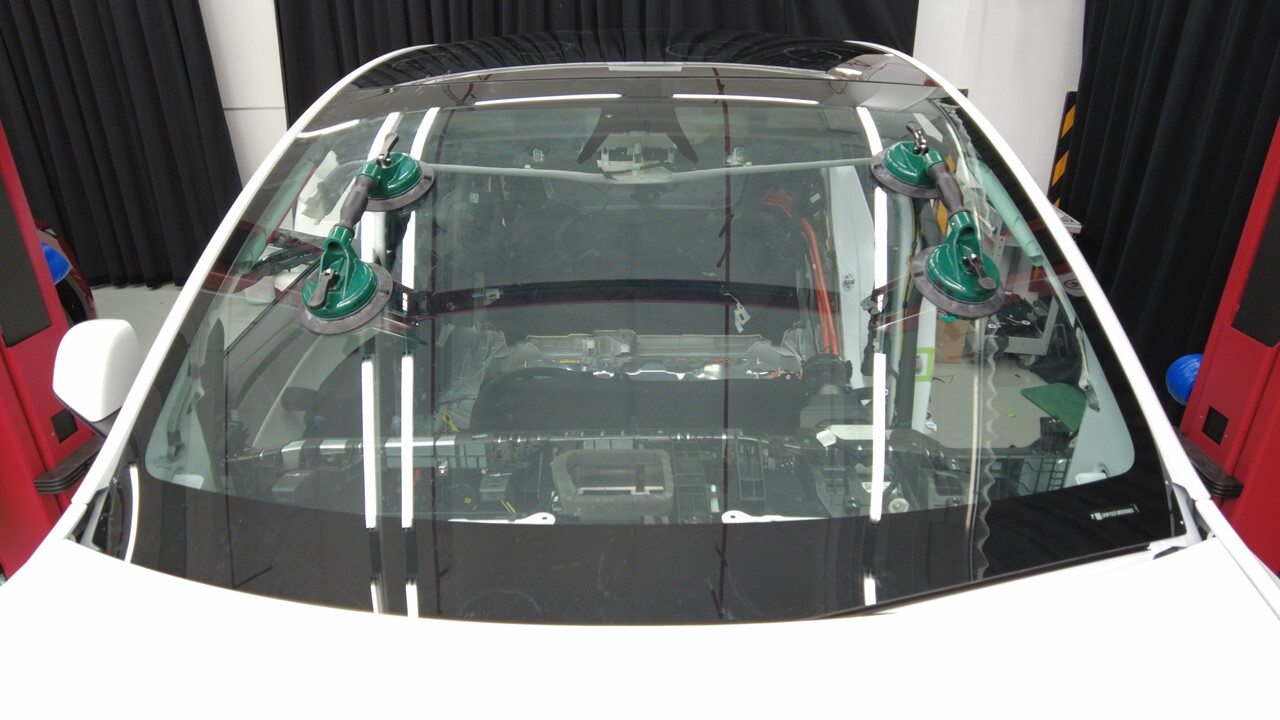

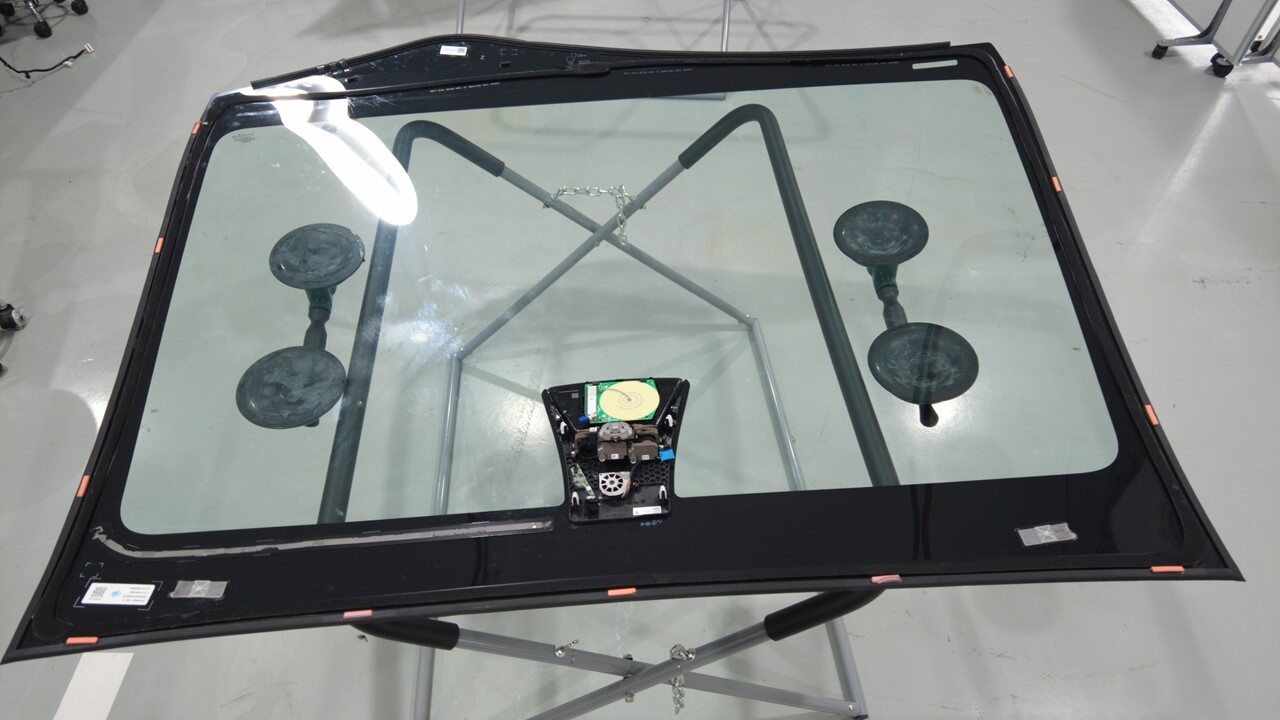

  25. Fije las ventosas al parabrisas por ambos lados.

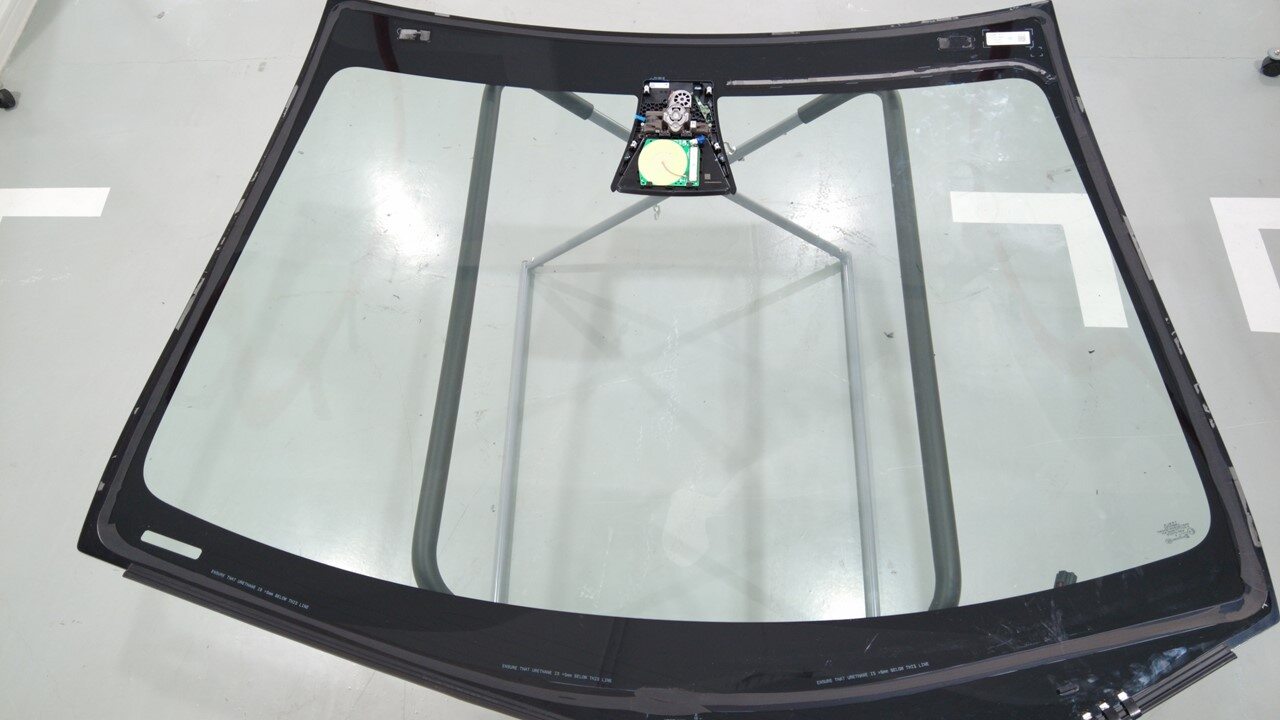

  26. Con ayuda de otra persona, levante el parabrisas para retirarlo del vehículo.
    Informational PurposesAn informational icon, calling your attention
    Nota

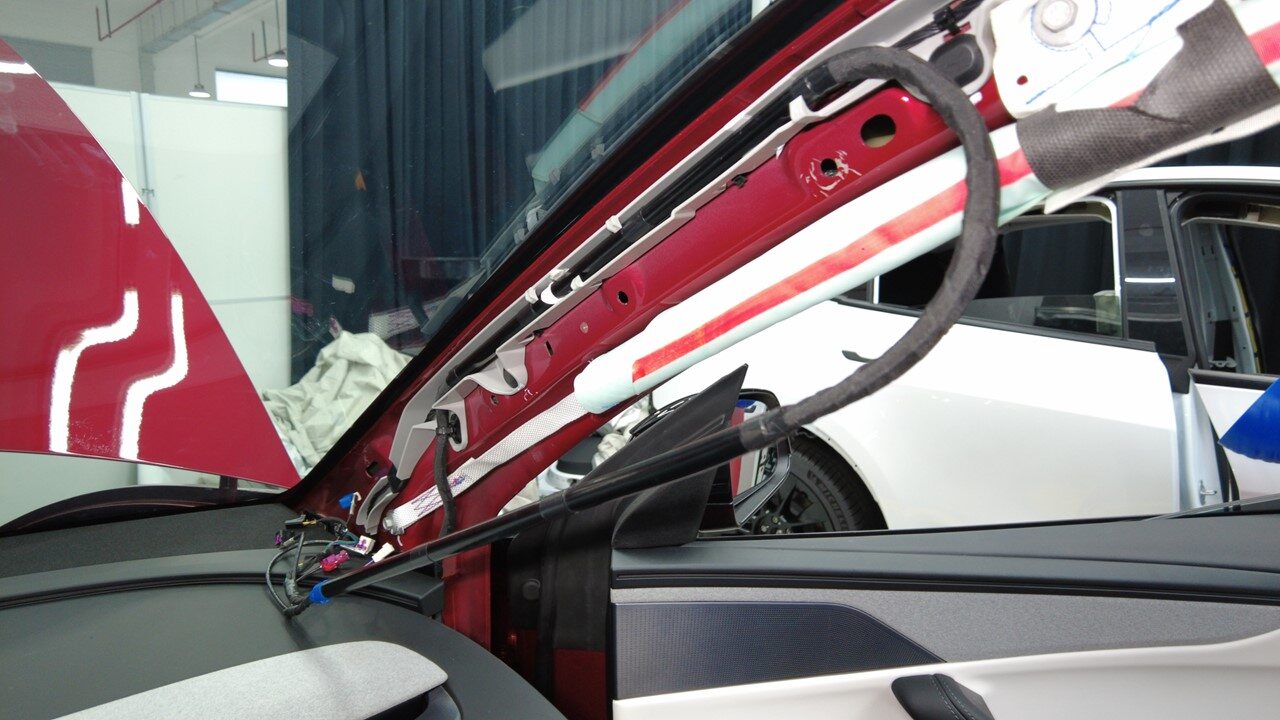

    Preste atención al mazo de cables del parabrisas. Cierre parcialmente el capó para dejar espacio libre.

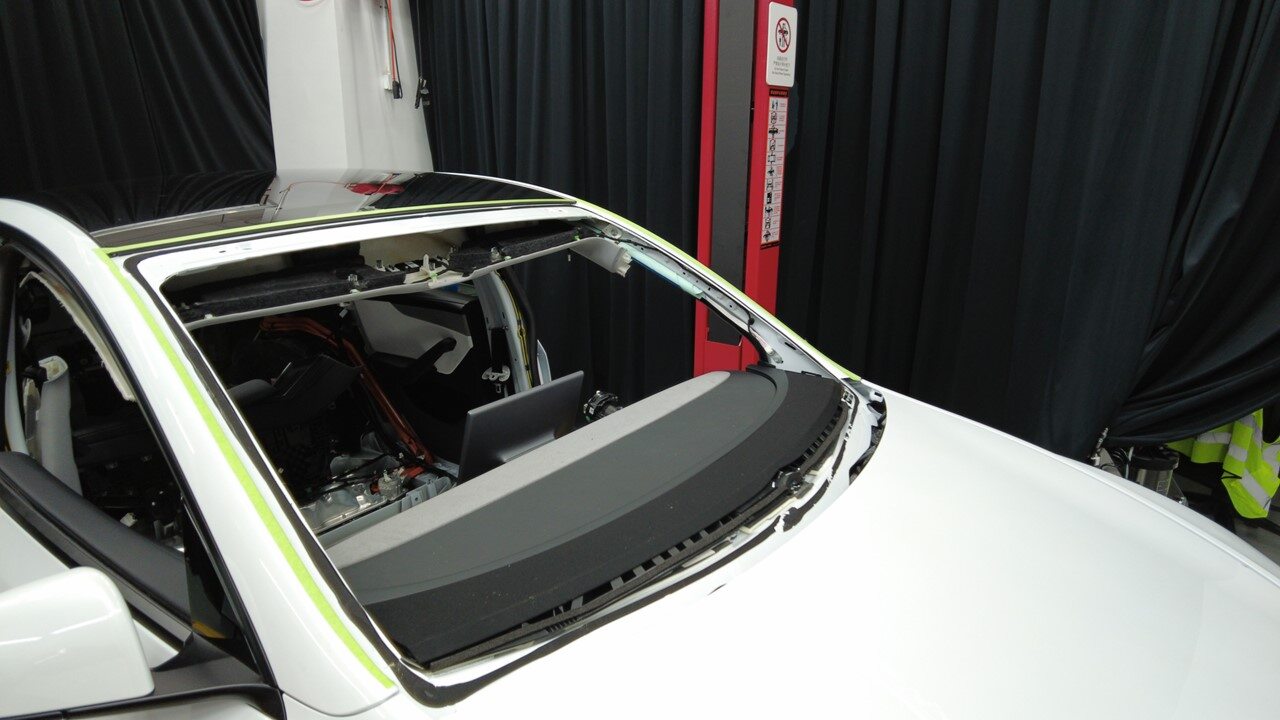

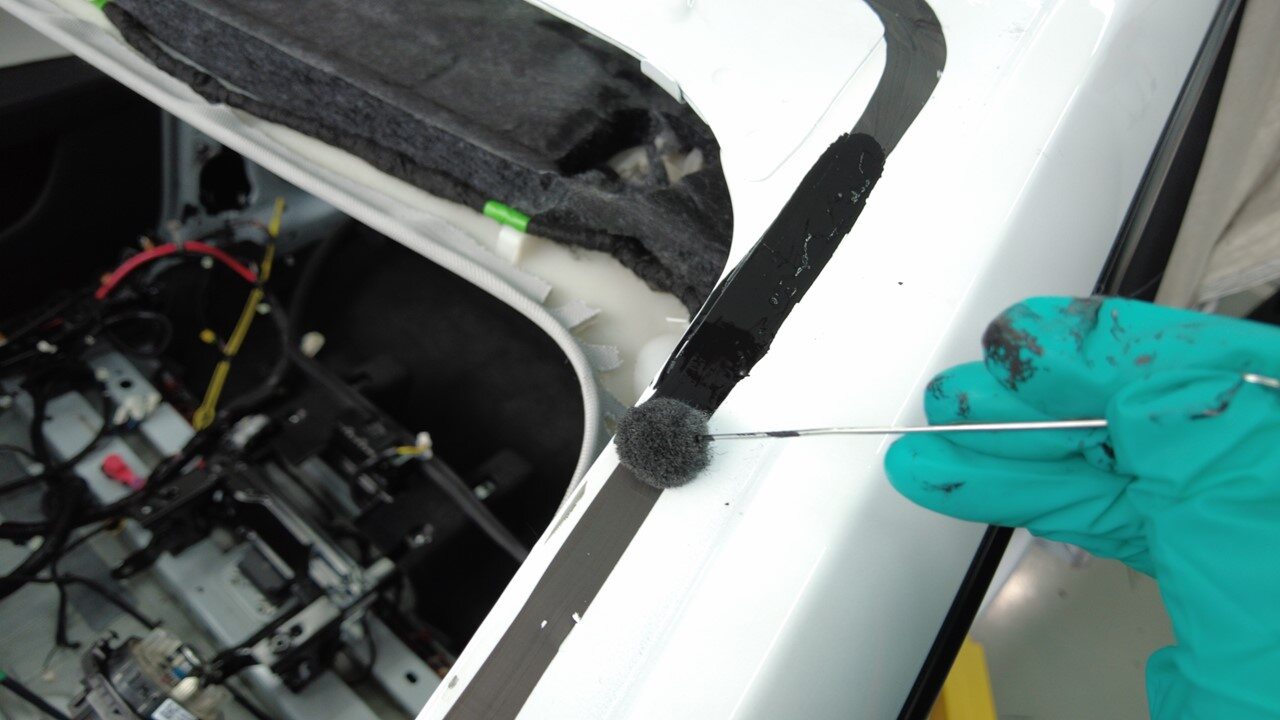

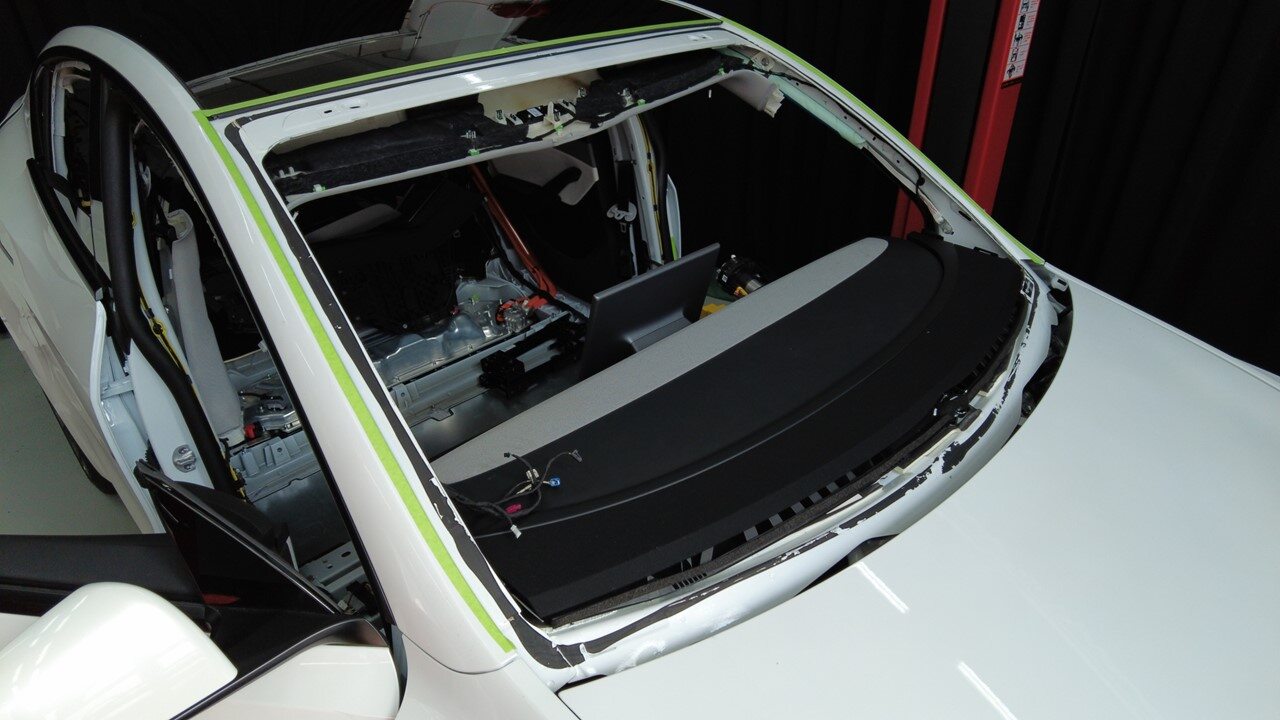

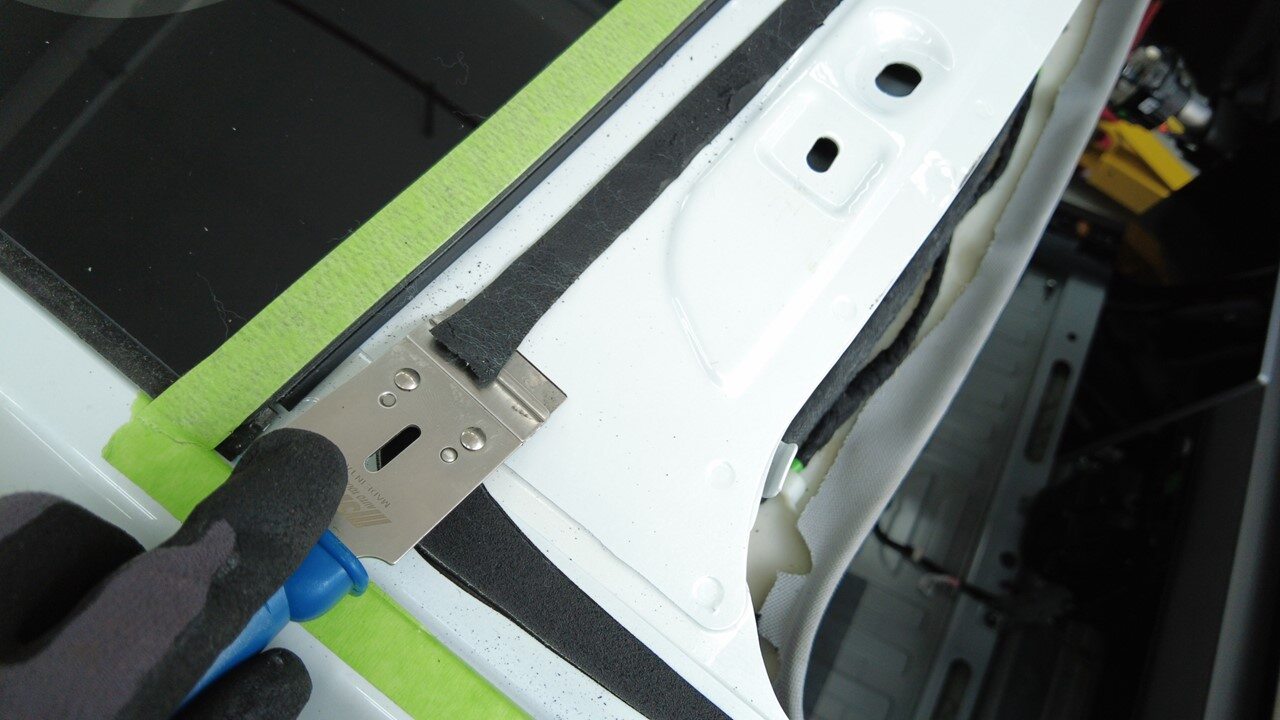

  27. Extraiga el uretano antiguo de la carrocería.
  28. Retire la cinta del exterior de ambos pilares A y del cristal del techo.

Instalar

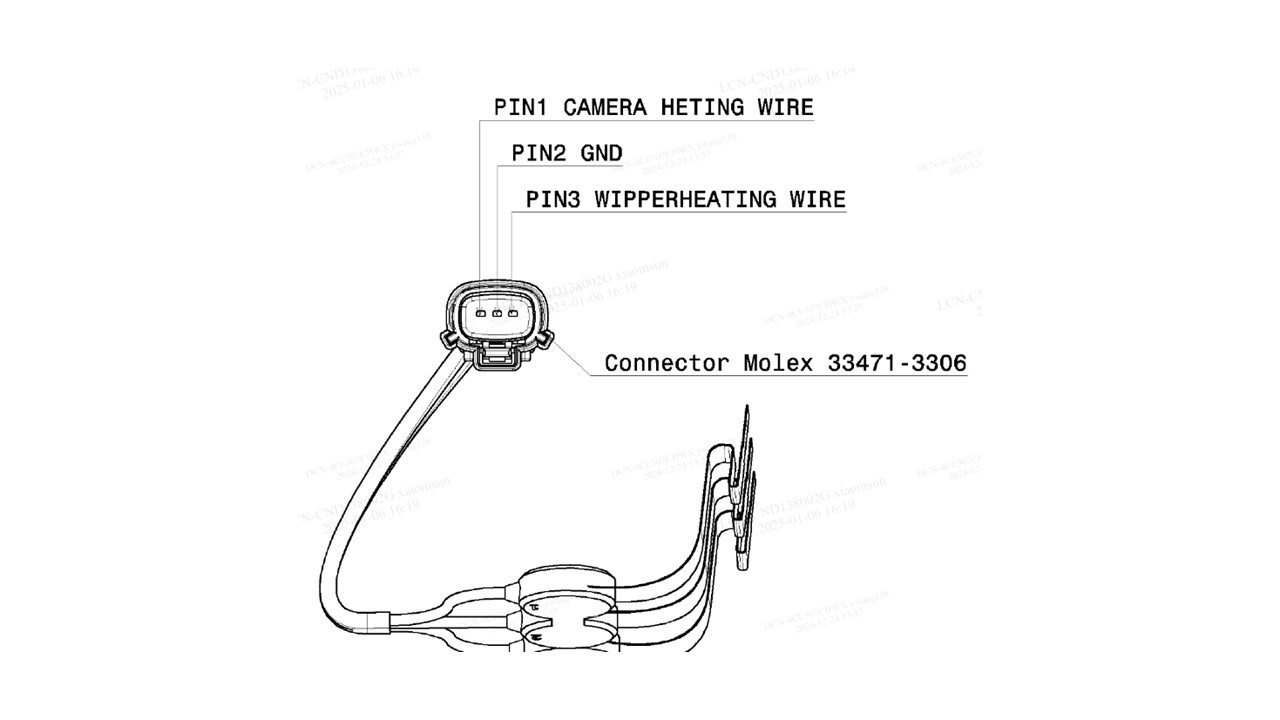

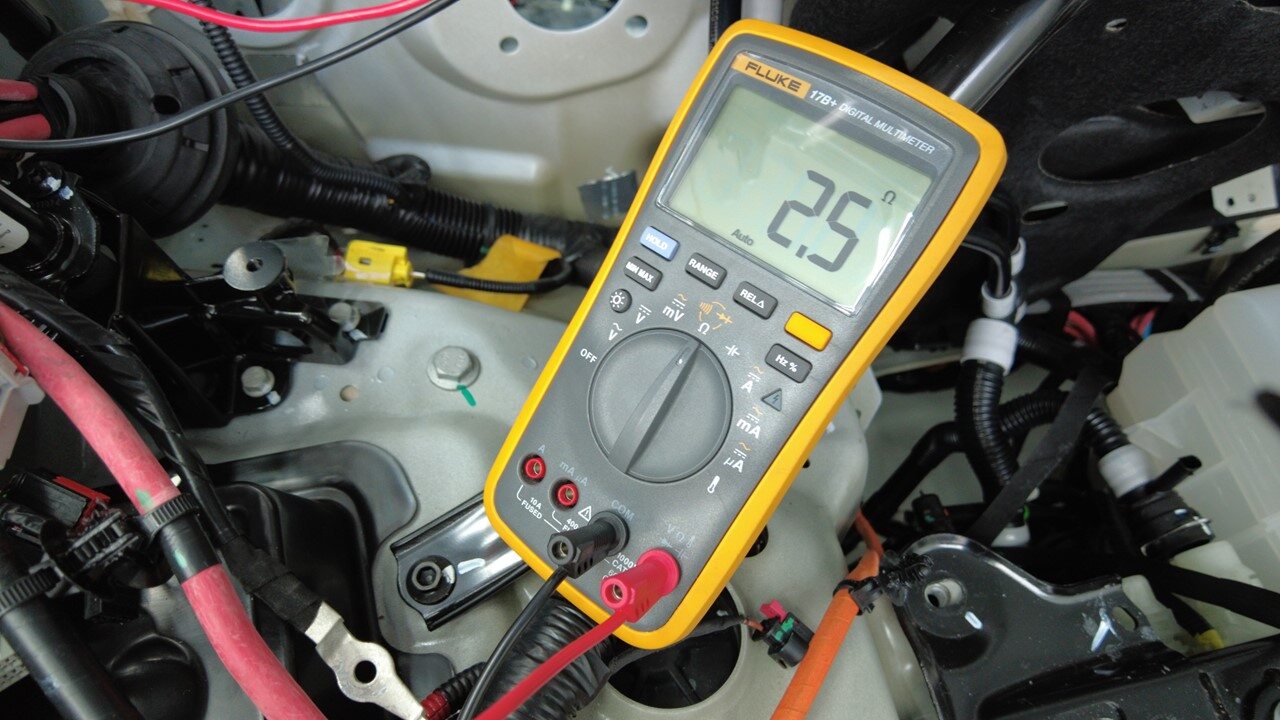

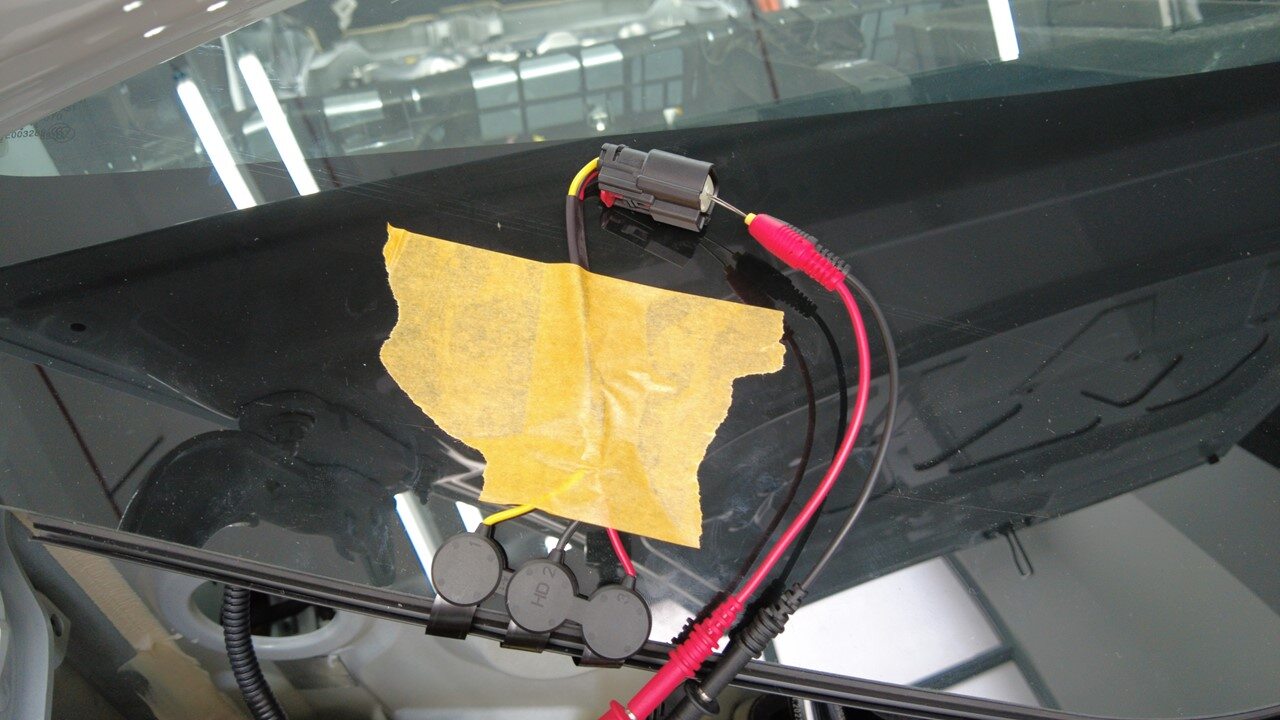

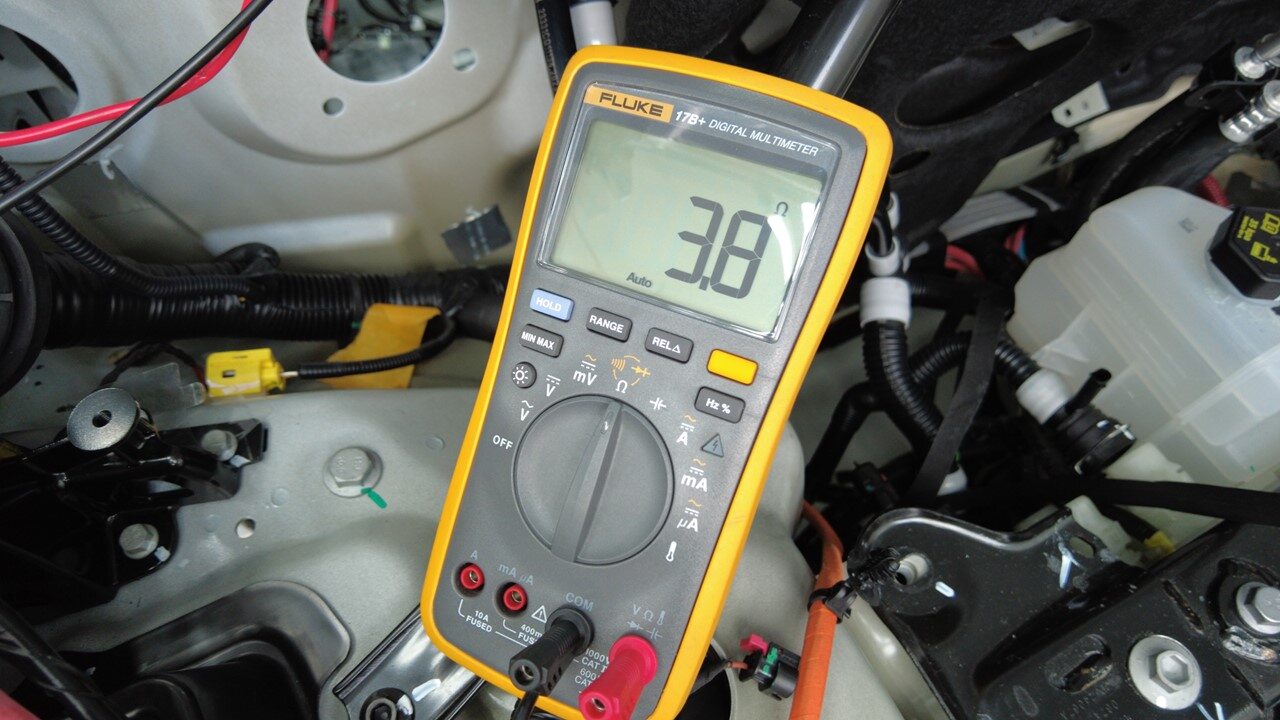

  1. Mida la resistencia de la rejilla del calefactor al parabrisas a una temperatura ambiente de 23+/-2 grados para comprobar si se puede volver a utilizar.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El rango normal de resistencia de WHP es 3,86~3,16 ohm. El rango normal del calefactor de la cámara es 2,57~2,11 ohm. Si la resistencia está fuera de la tolerancia, sustituya el parabrisas.

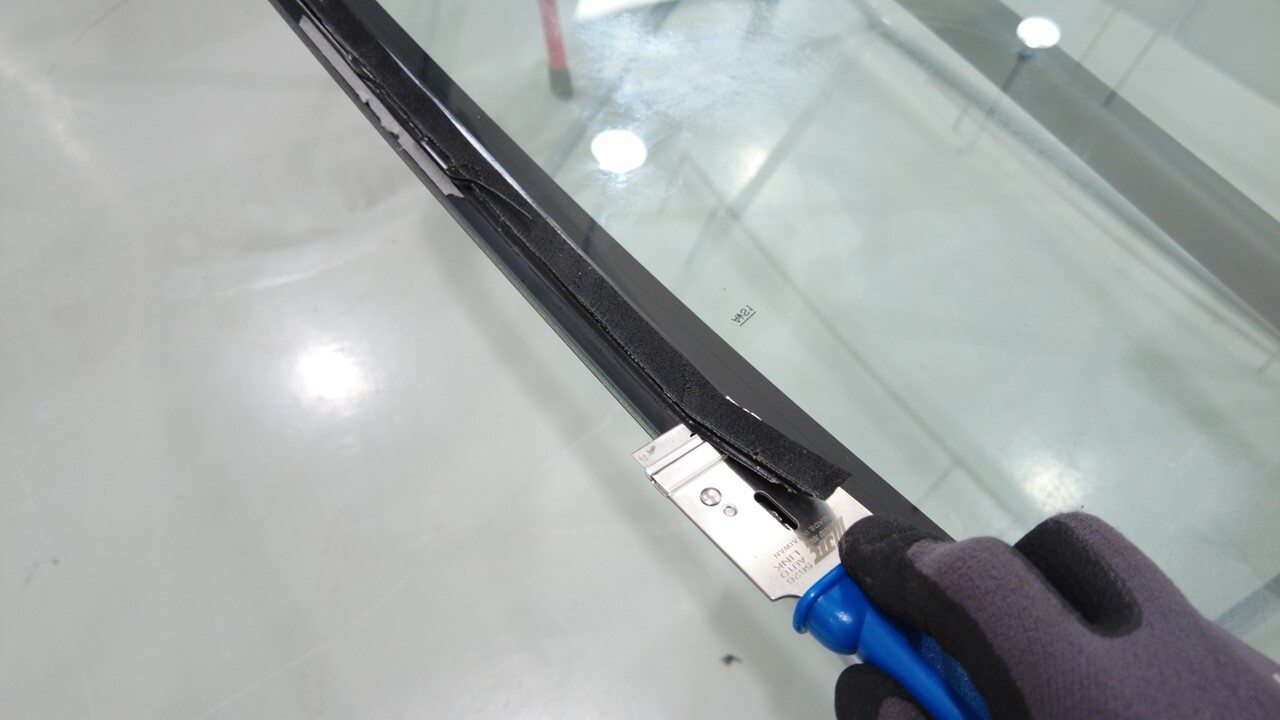

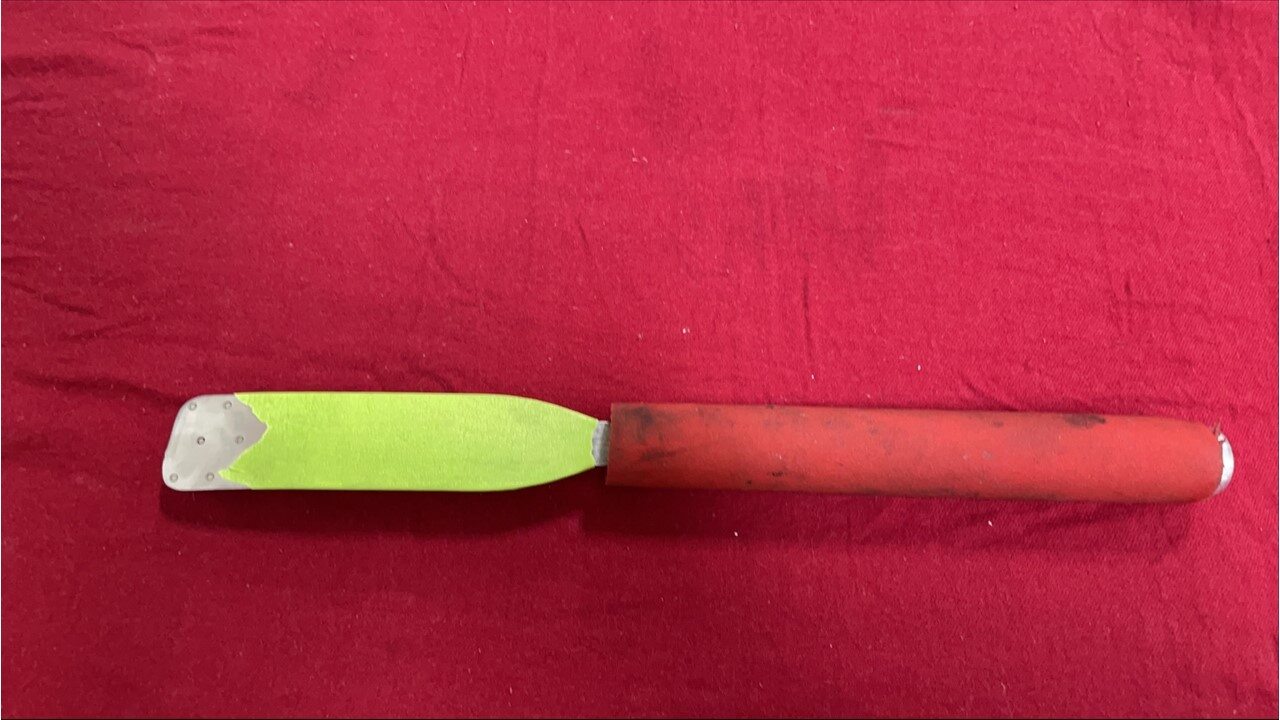

  2. Utilice un rascador para retirar el uretano antiguo del parabrisas.

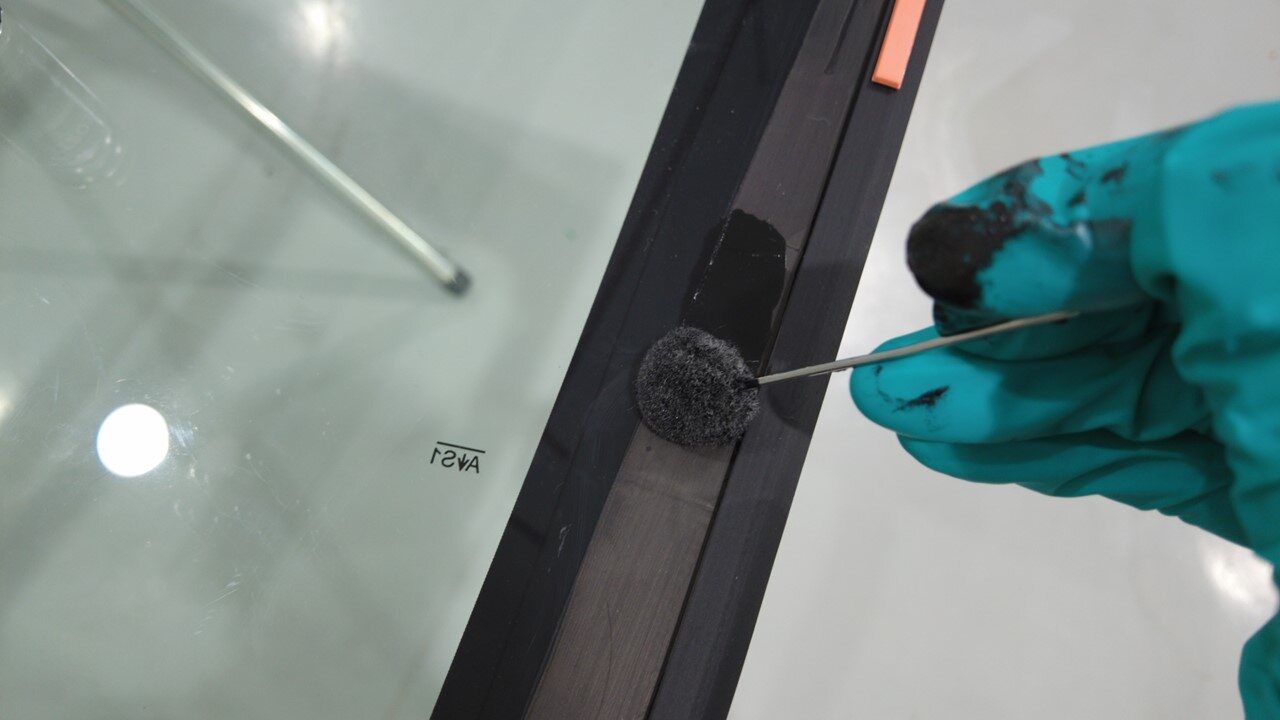

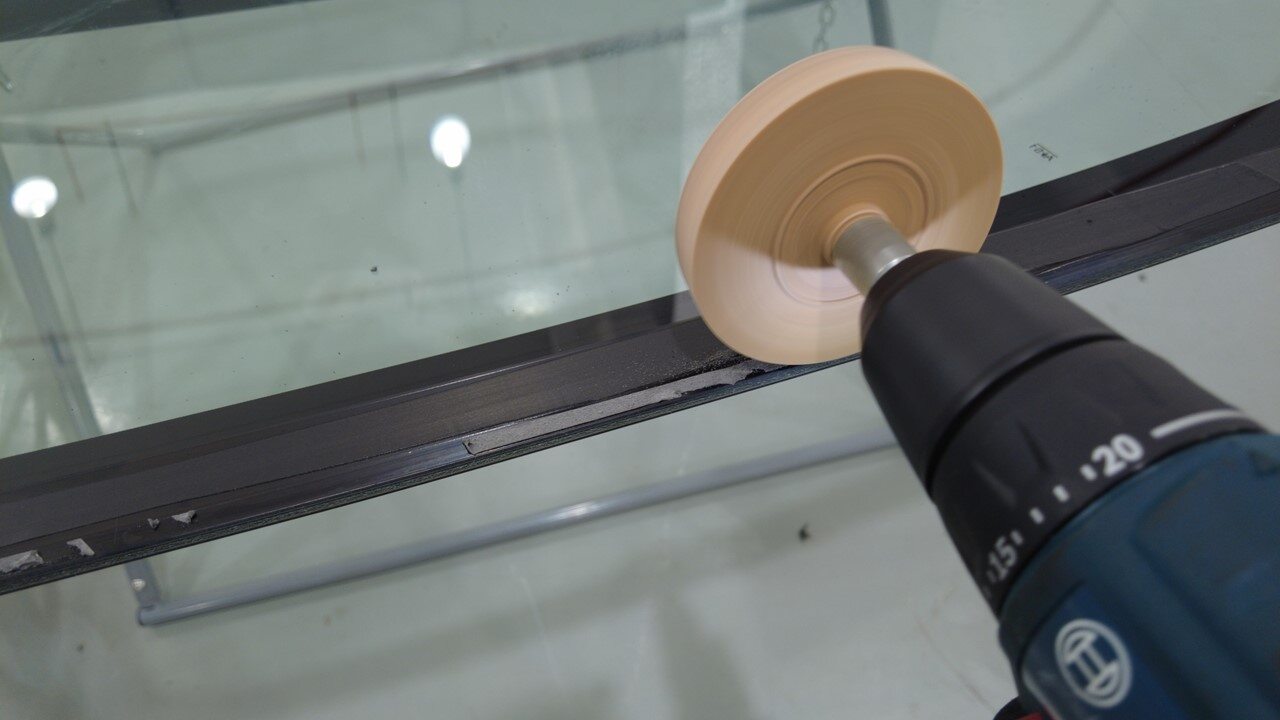

  3. Utilice una rueda de borrar para limpiar los residuos de cinta de doble cara.
  4. Retire y deseche la junta del borde del parabrisas.
  5. Utilice toallitas con alcohol isopropílico para limpiar todas las superficies de contacto y deje secar durante 1 minuto.

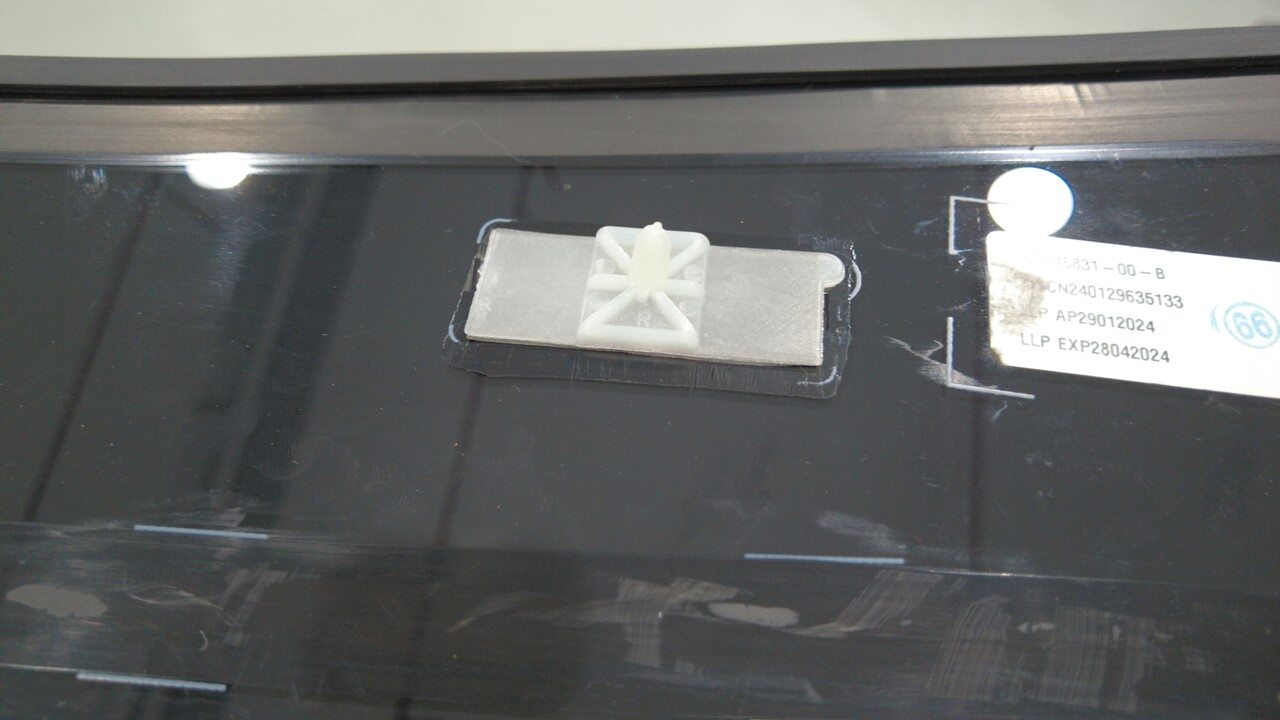

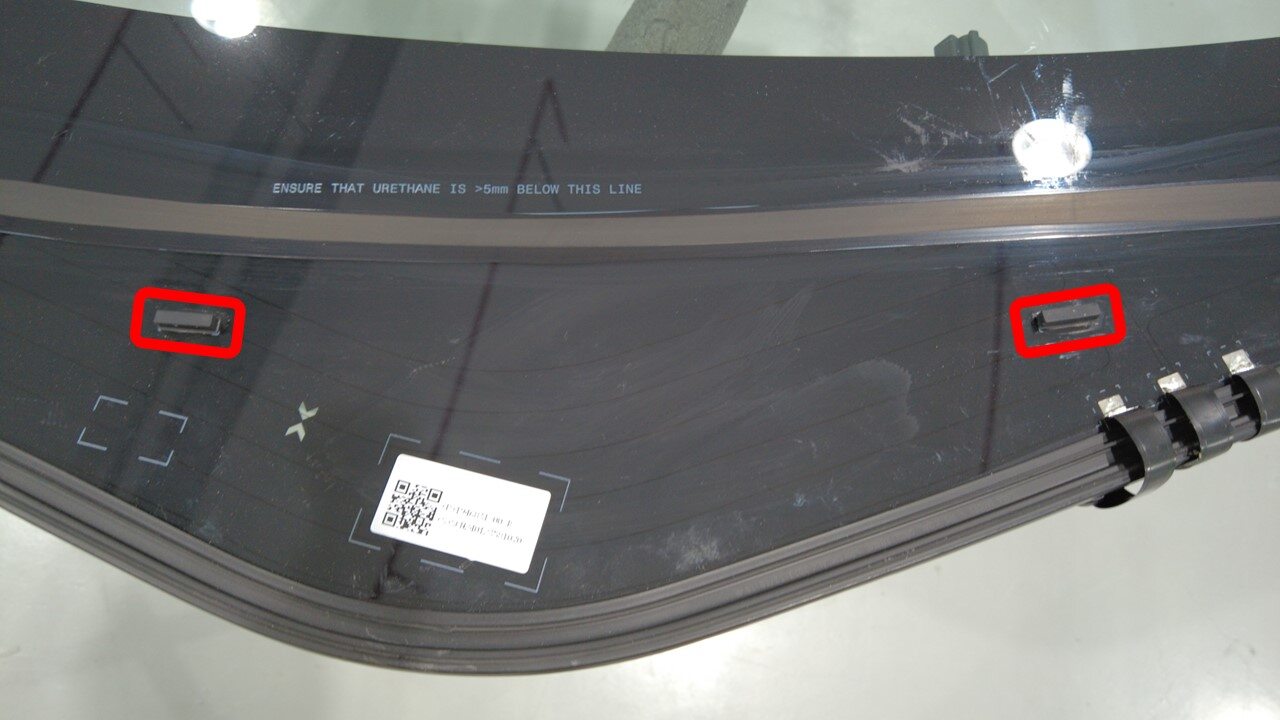

  6. Instale los pasadores de referencia (2 uds.) en el parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Retire las revestimientos adhesivos y coloque los pasadores dentro de las marcas.

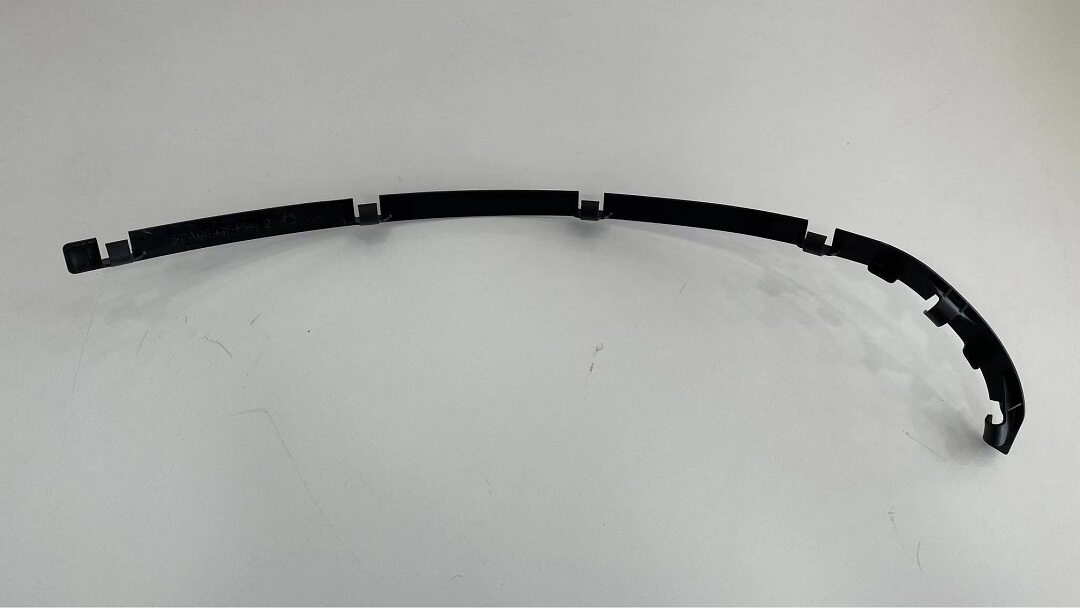

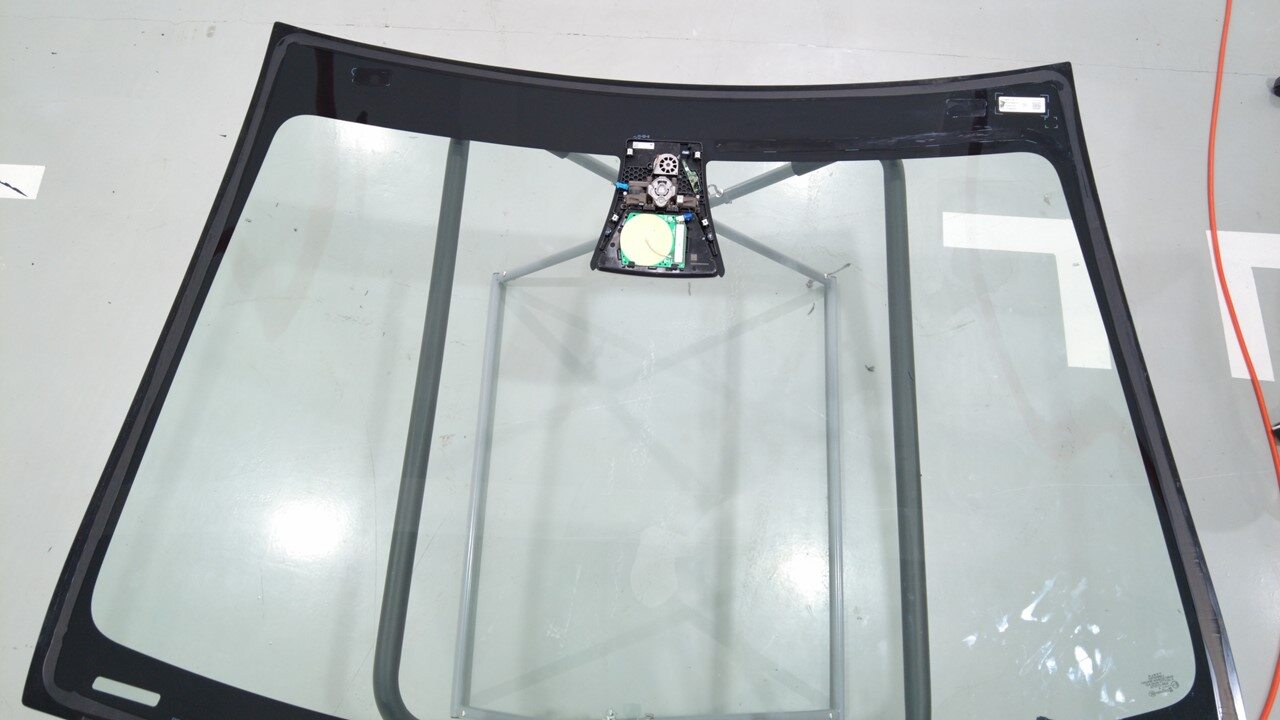

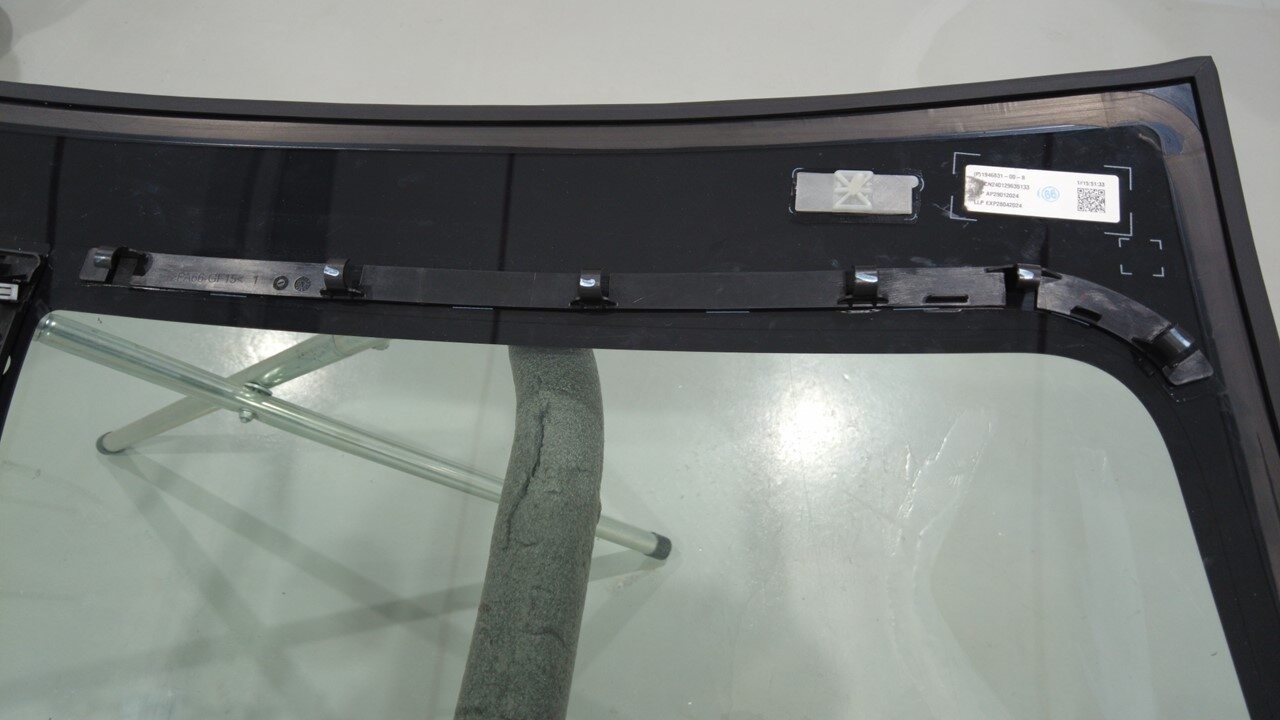

  7. Instale el nuevo carril de fijación de la OHC (1626414-00-A) en el parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    El parabrisas está marcado con guías de alineación.

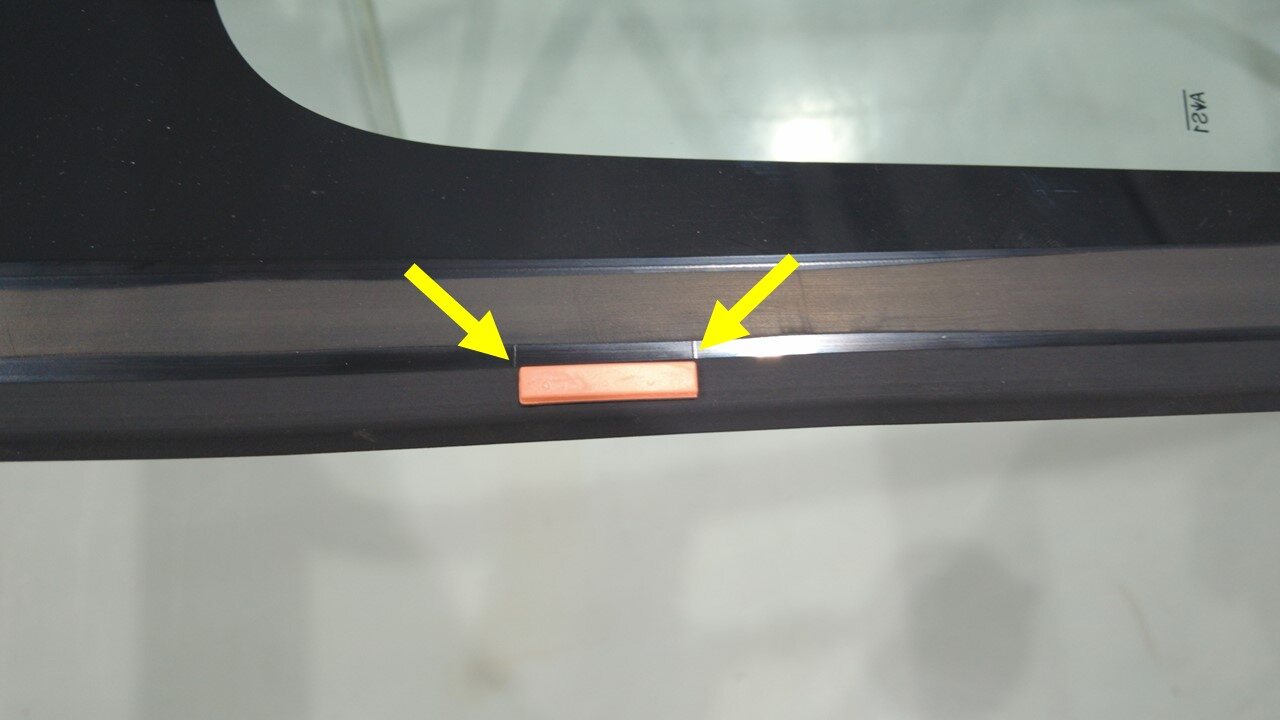

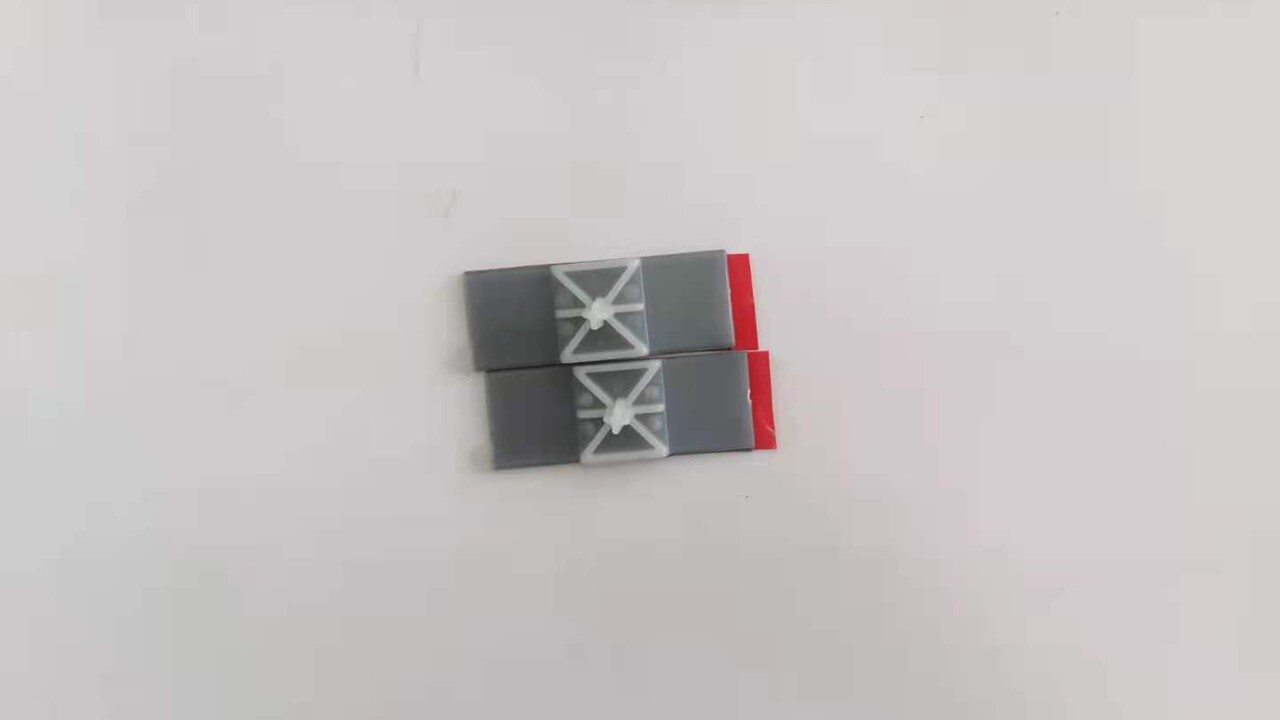

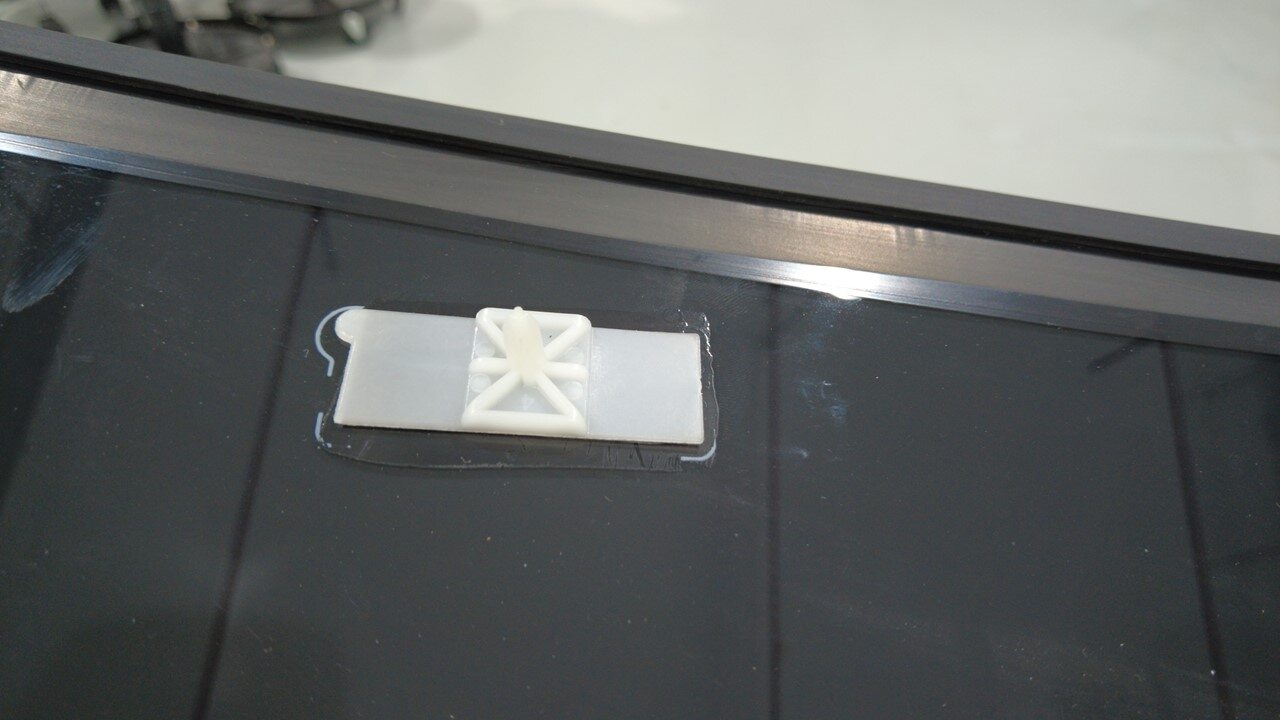

  8. Instale los separadores del nuevo parabrisas (2 uds.) (1107660-00-A).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Habrá marcas de alineación en el cristal para la instalación de las almohadillas de la red.

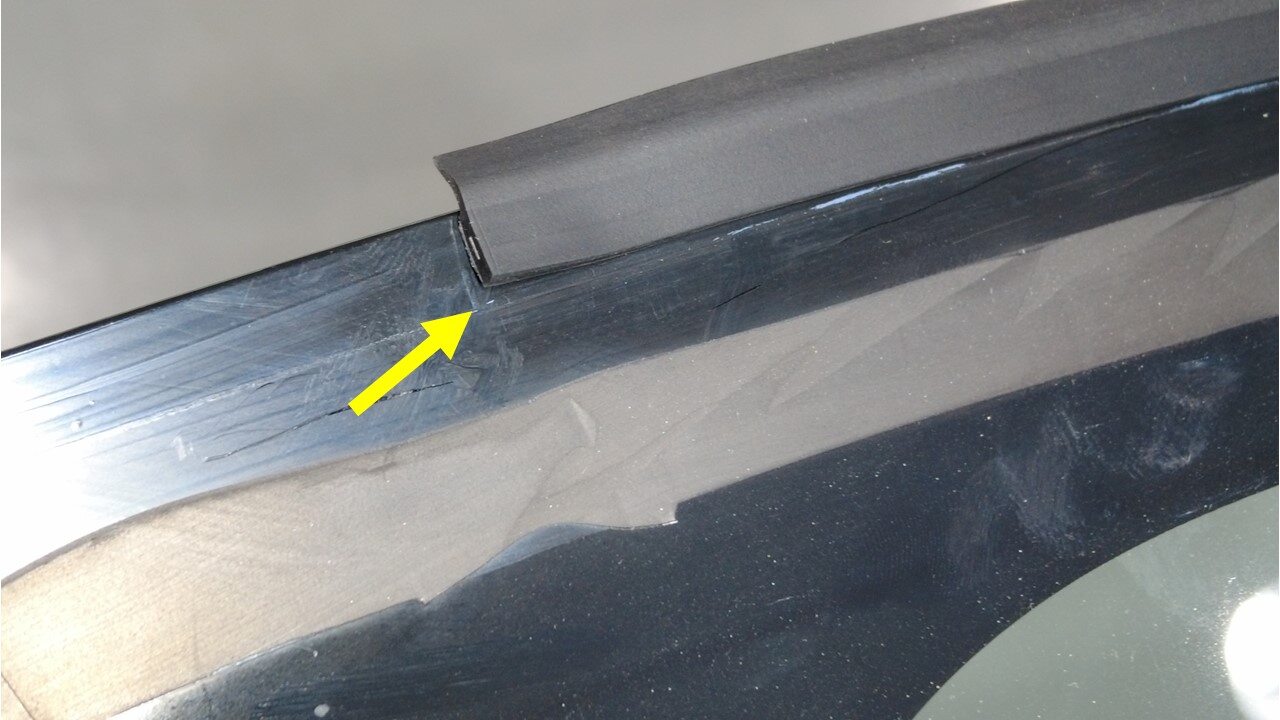

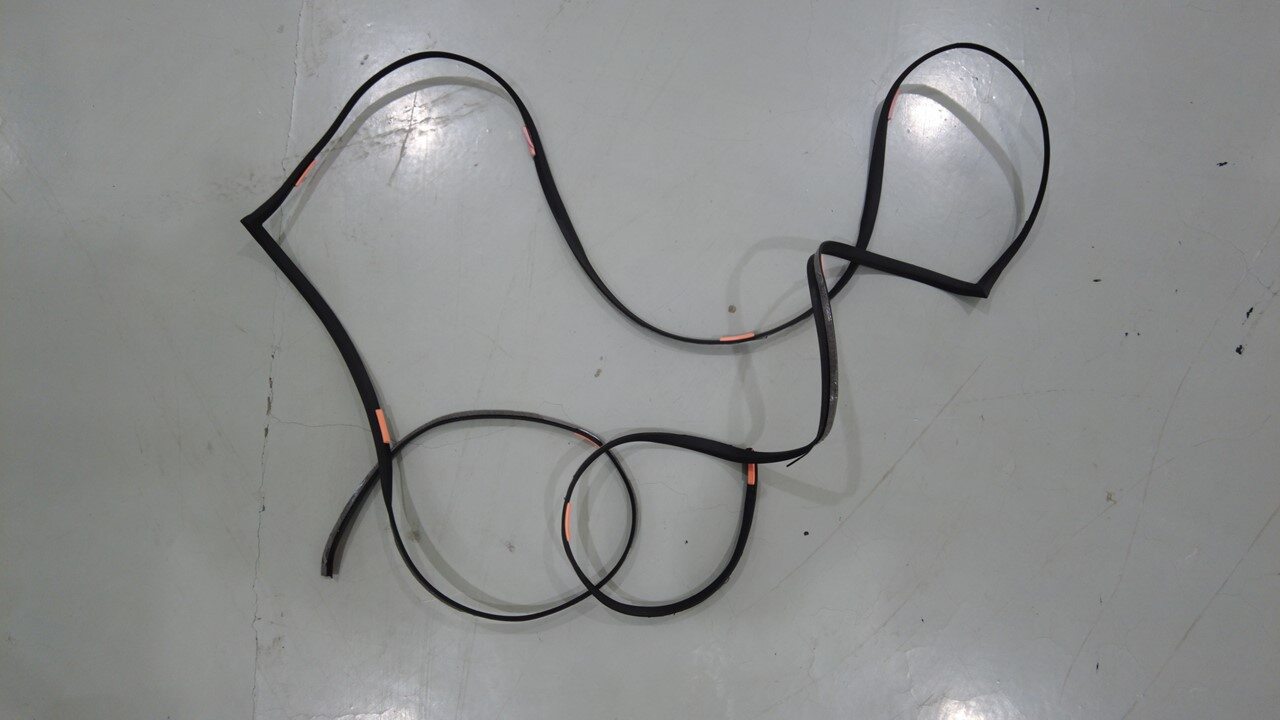

  9. Instale la junta del borde del nuevo parabrisas (1499060-00-B) en el parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Empiece por una esquina y despegue la cinta mientras la aplica pulgada a pulgada para asegurarse de que está bien colocada.

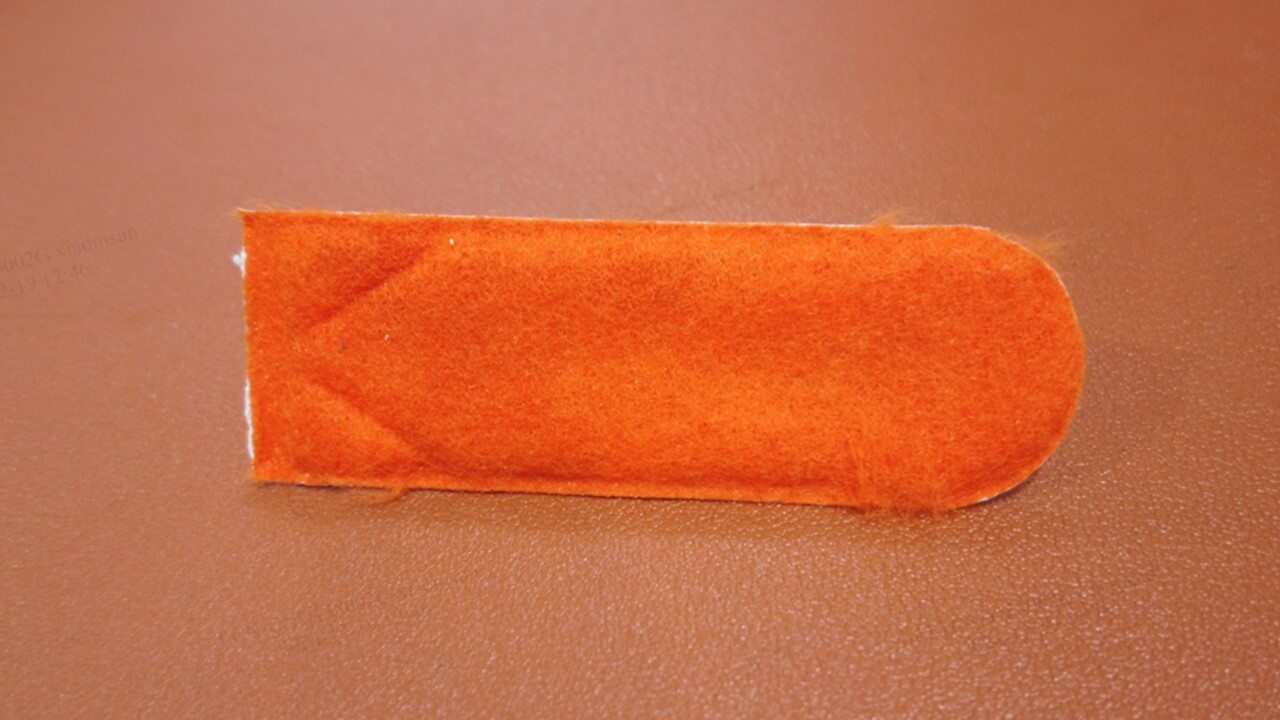

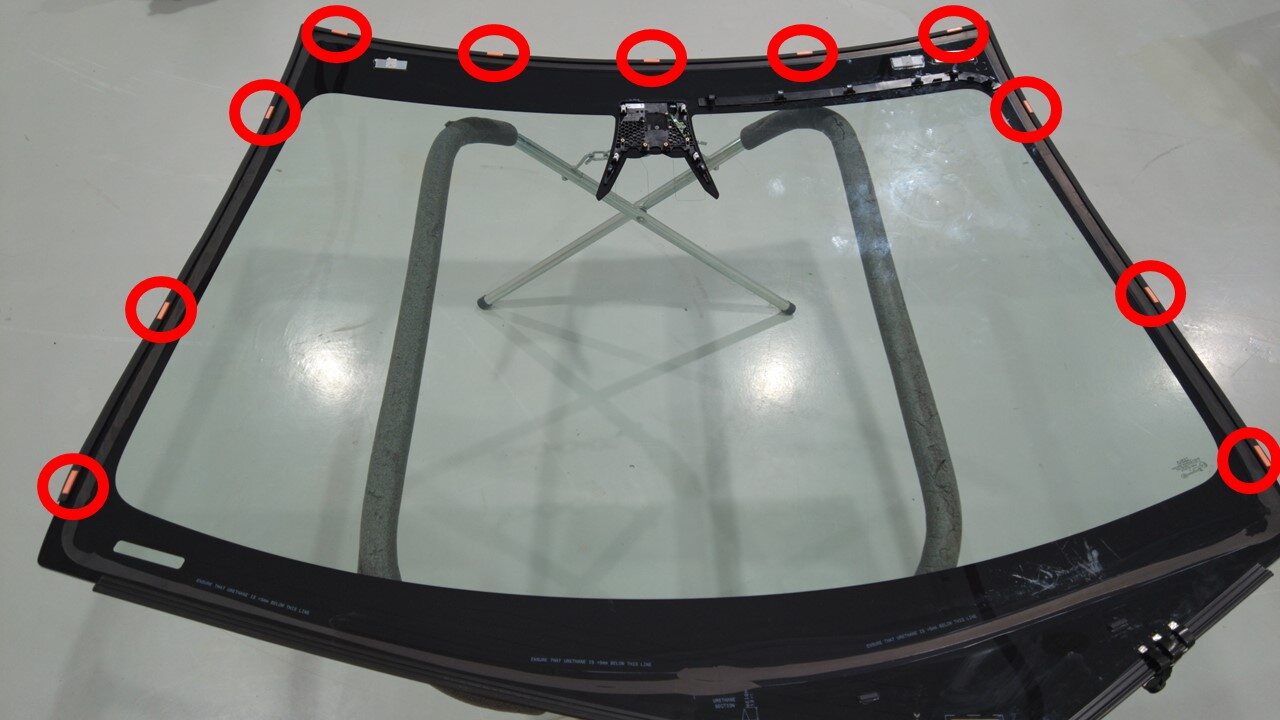

  10. Instale los separadores de la junta del borde del parabrisas (11 uds.) (1640994-01-A).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Habrá marcas de alineación en el cristal para la instalación de las almohadillas de la red.
  11. Limpie la trayectoria de uretano del vehículo y deje que se seque durante 1 minuto.

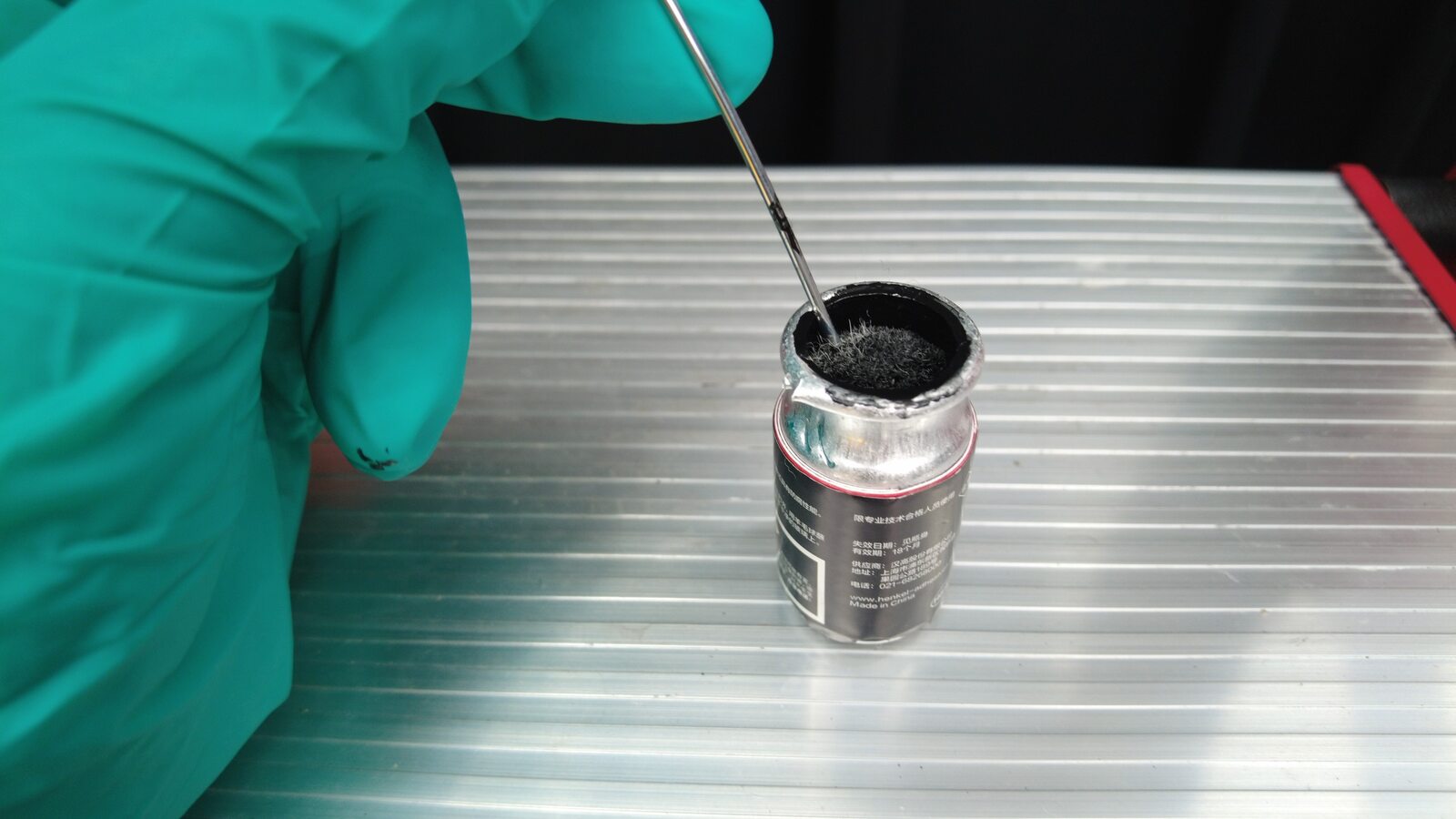

  12. Aplique imprimación de uretano al parabrisas y a la carrocería del vehículo a lo largo de la trayectoria de uretano antigua.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Deje que la imprimación se seque durante al menos 2 minutos antes de aplicar el uretano.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si utiliza sellador Sika 258, utilice el Sika Aktivator Pro especial como el producto de color naranja mostrado en la imagen.

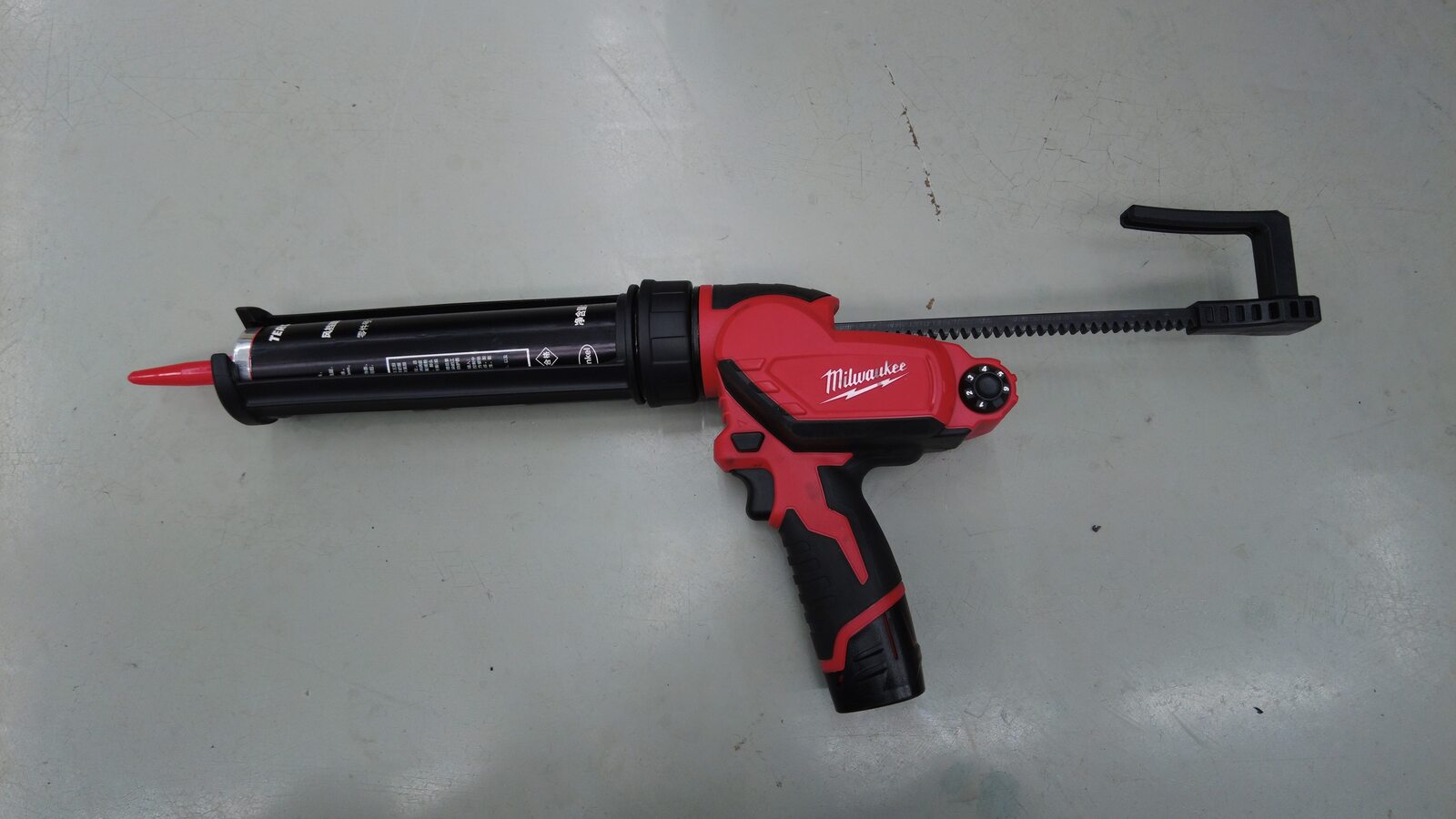

  13. Prepare la pistola de calafateo y el uretano.
    Informational PurposesAn informational icon, calling your attention
    Nota

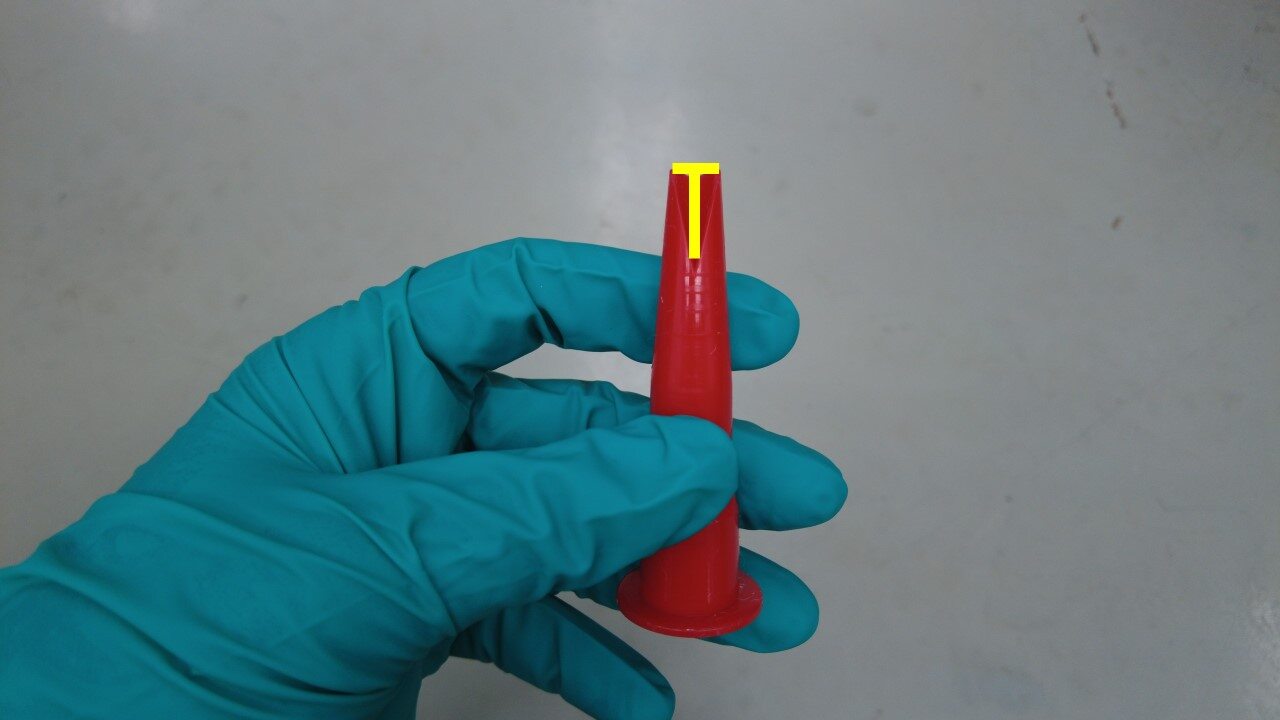

    La abertura para el uretano debe ser de 8 mm de ancho y 13 mm de alto.

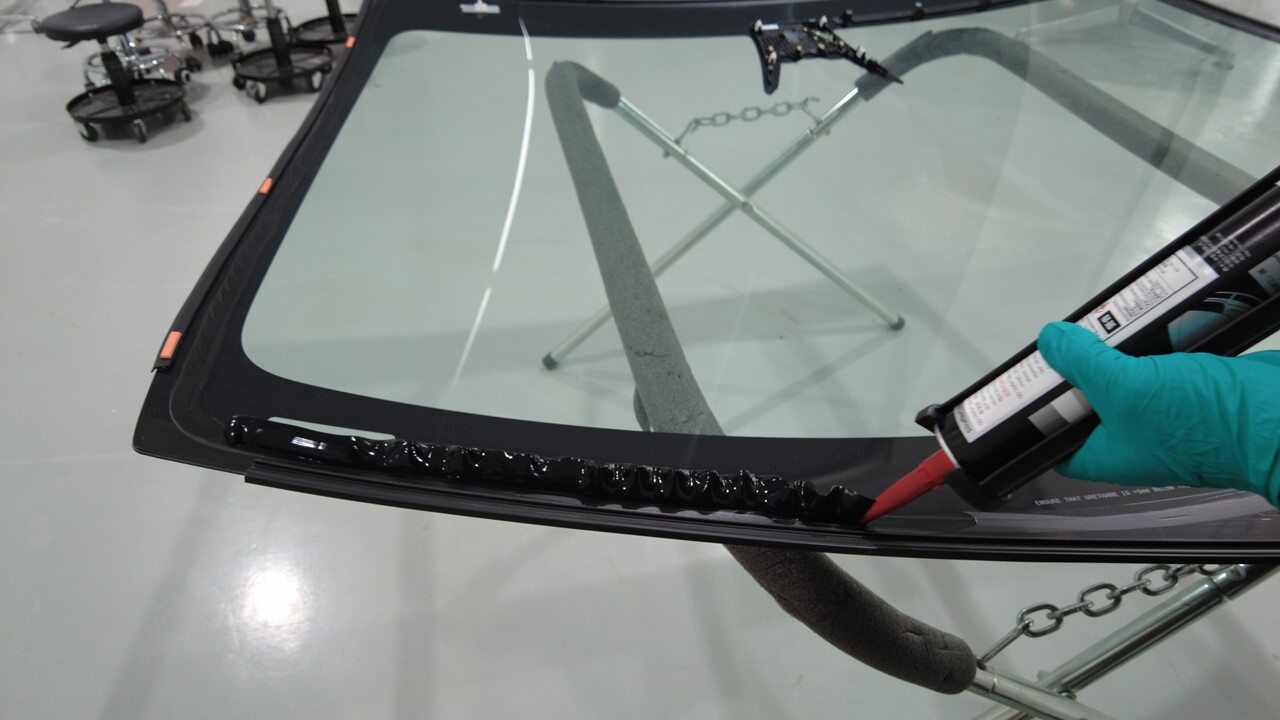

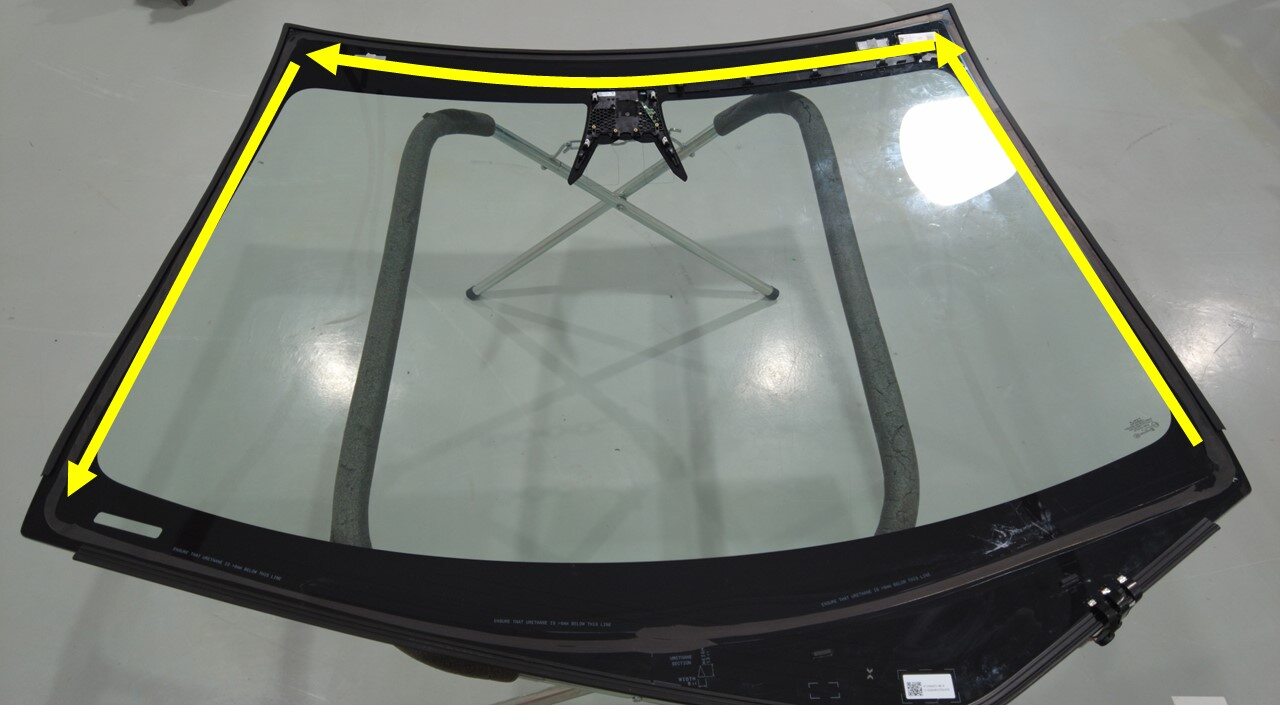

  14. Aplique uretano al parabrisas siguiendo la trayectoria de la imprimación.
  15. Con la ayuda de otra persona, instale el conjunto del parabrisas en el vehículo, pero no lo ajuste todavía.
  16. Compruebe la separación y el enrasado del conjunto del parabrisas con la carrocería antes de asentar completamente el conjunto del parabrisas.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Siga las especificaciones actuales del CVIS y ajuste el cristal según sea necesario.
  17. Asiente completamente el conjunto del parabrisas, compruebe la separación y el enrasado, y ajústelo si es necesario.

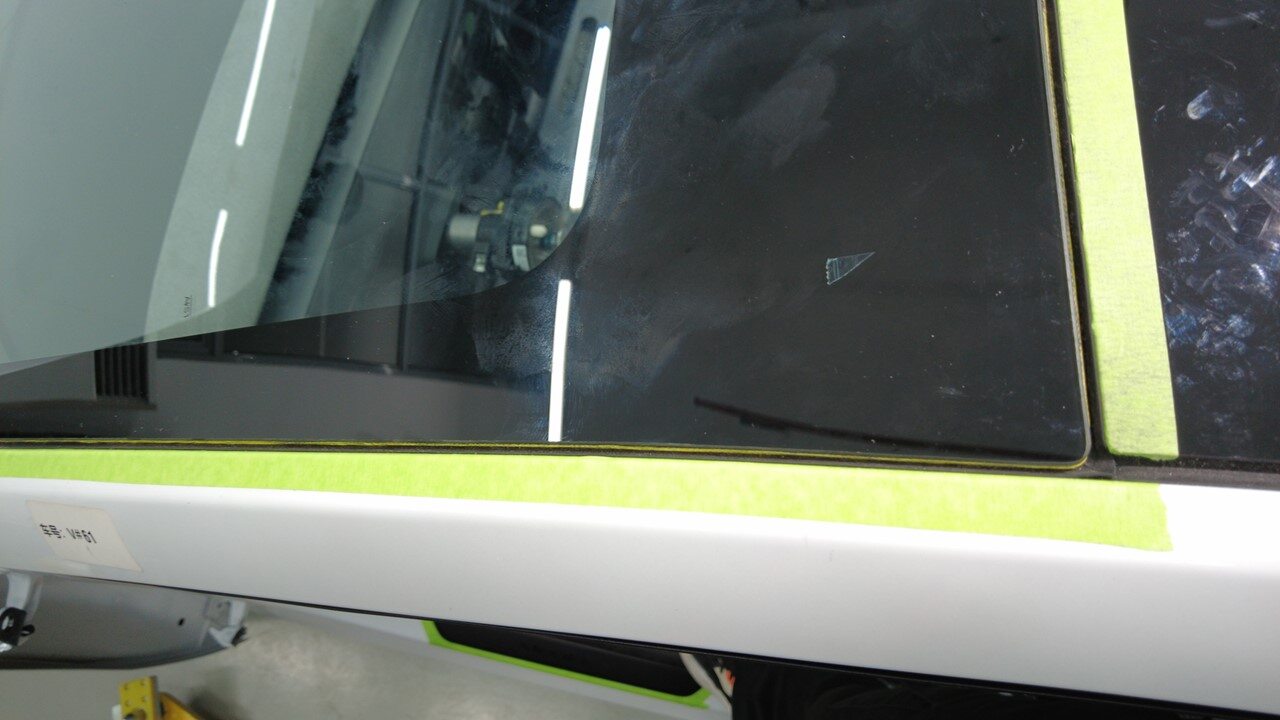

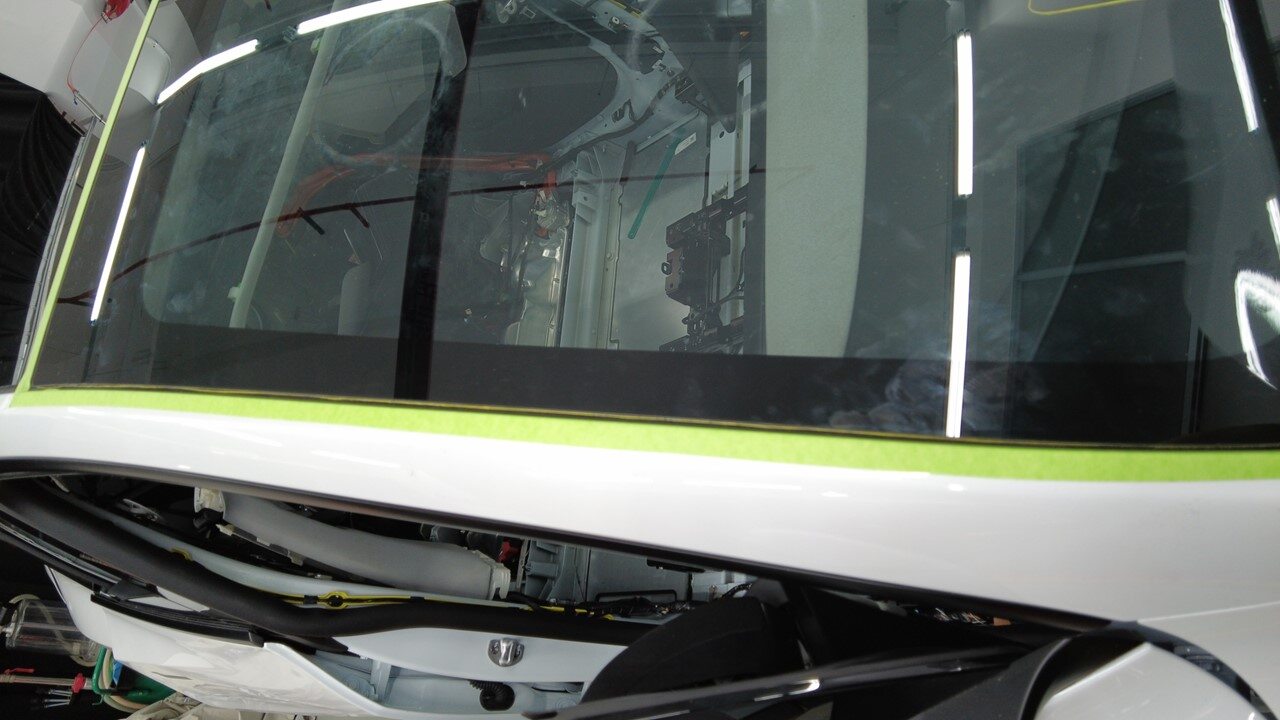

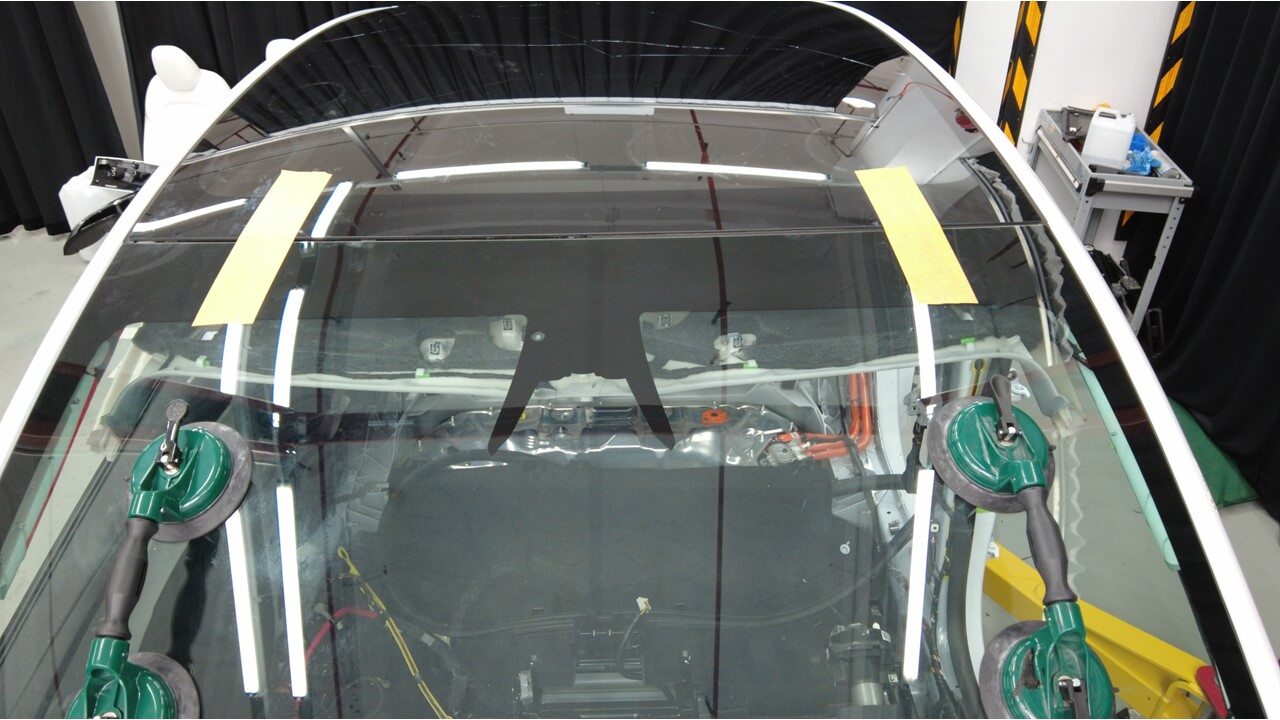

  18. Aplique cinta adhesiva para fijar el parabrisas a la carrocería mientras el uretano se seca.
  19. Retire las ventosas del conjunto del parabrisas.
  20. Fije el mazo de cables del parabrisas a los ganchos (6 uds.) del carril de fijación de la OHC.
  21. Instale el extremo delantero del forro del techo y tire de la junta sobre el forro del techo.
  22. Instale los parasoles izquierdo y derecho. Ver Sun Visor - LH (Remove and Replace).
  23. Instale los guarnecidos de los pilares A superiores izquierdo y derecho. Ver Trim - A-Pillar - Upper - LH (Remove and Replace).
  24. Instale el ventilador de la cámara orientada hacia delante. Ver Fan - Camera - Forward Facing (Remove and Replace).
  25. Instale la cámara delantera. Ver Bi-Cam - Forward Facing (Remove and Install).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Por ahora, no instale el espejo retrovisor.
  26. Enchufe el conector de la THS.
  27. Fije el mazo de cables del parabrisas al soporte parabrisas.
  28. Suelte el mazo de cables del calefactor del parabrisas y, a continuación, enchufe el conector del calefactor del parabrisas.
  29. Conecte la alimentación de la batería de baja tensión. Ver Alimentación de baja tensión (Desconexión y conexión).
  30. Instale la pantalla de la cubierta. Ver .
  31. Realice la verificación del ángulo de la cámara orientada hacia delante. Ver Camera - Forward Facing (Pitch Verification) (Test/Adjust).
  32. Monte el espejo retrovisor. Ver Rear View Mirror (Remove and Replace).
  33. Salga del Modo de servicio. Ver Modo de servicio.
  34. Retire la cinta que fija el parabrisas al vehículo una vez que el uretano se haya secado.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Respete el tiempo mínimo de salida establecido por el fabricante del adhesivo. Cada adhesivo tarda un tiempo diferente en secarse.
  35. El cliente deberá conducir el vehículo para completar el procedimiento de calibración. Durante este tiempo, las funciones del DAS no estarán disponibles.
