HV Controller (Remove and Replace)

Código de corrección 16301602 FRT 1.08 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

  • 2025-11-17: Se ha añadido un paso para aplicar grasa dieléctrica al conector X484. Se ha añadido un paso para colocar el mazo de cables del dispositivo pirotécnico de desconexión debajo del mazo de cables del compartimento auxiliar.
  • 2025-09-30: Se ha actualizado el código de corrección a 16301602.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete:HV Controller (Remove and Install)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos (2 uds.) que fijan el controlador de alta tensión al compartimento auxiliar
2 Nm (1.5 lbs-ft)
  • Guantes de protección eléctrica
  • Aislados Llave de carraca/dinamométrica
  • Torx externo E6
 Reutilizar

Retirar

  1. Realice una copia de seguridad del controlador de alta tensión (HVC). Consulte Controlador - Alta tensión (copia de seguridad y restauración).
  2. Retire el dispositivo pirotécnico de desconexión de la batería. Consulte Pyro Disconnect - HV Battery (Remove and Replace).
  3. Desconecte el mazo de cables del compartimento auxiliar de los conectores del controlador de alta tensión.
  4. Retire los pernos que sujetan el controlador de alta tensión a la bandeja con bisagras y, a continuación, retire el controlador del vehículo.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Guantes de protección eléctrica
    • Aislados Llave de carraca/dinamométrica
    • Torx externo E6

Instalar

  1. Instale el controlador de alta tensión en el compartimento auxiliar y, a continuación, instale los pernos que fijan el controlador de alta tensión a la bandeja con bisagras.
    4.5 Nm (3.3 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Aviso
    Deben utilizarse guantes de protección eléctrica.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Guantes de protección eléctrica
    • Aislados Llave de carraca/dinamométrica
    • Torx externo E6

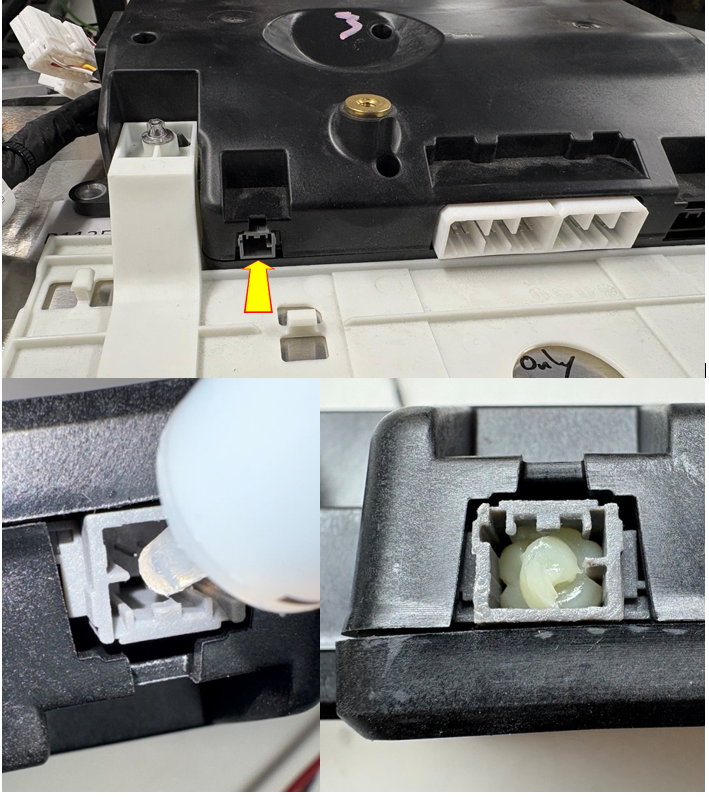

  2. Aplique grasa dieléctrica a la cavidad del conector X484.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Si es posible, utilice una jeringa y no doble las clavijas del conector.
    Figura 1. Conector X484
  3. Conecte el mazo de cables del compartimento auxiliar a los conectores del controlador de alta tensión.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Limpie cualquier exceso de grasa después de colocar el conector X484.
  4. Coloque el dispositivo pirotécnico de desconexión de la batería. Consulte Pyro Disconnect - HV Battery (Remove and Replace).

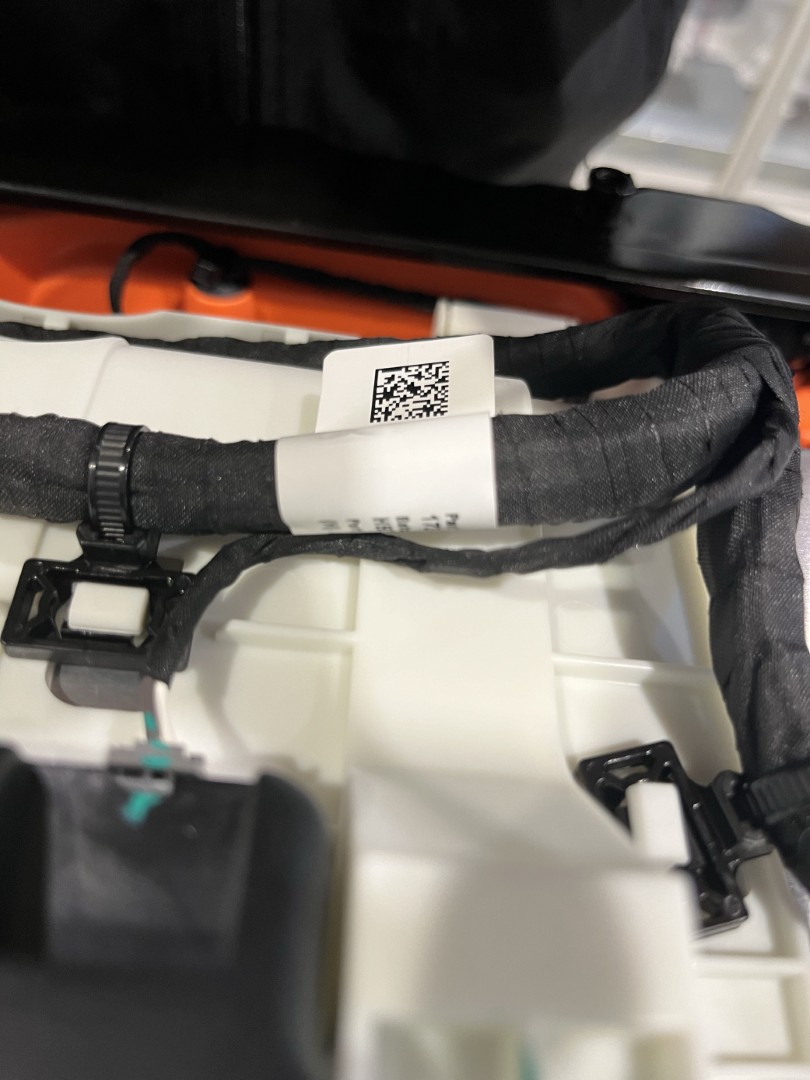

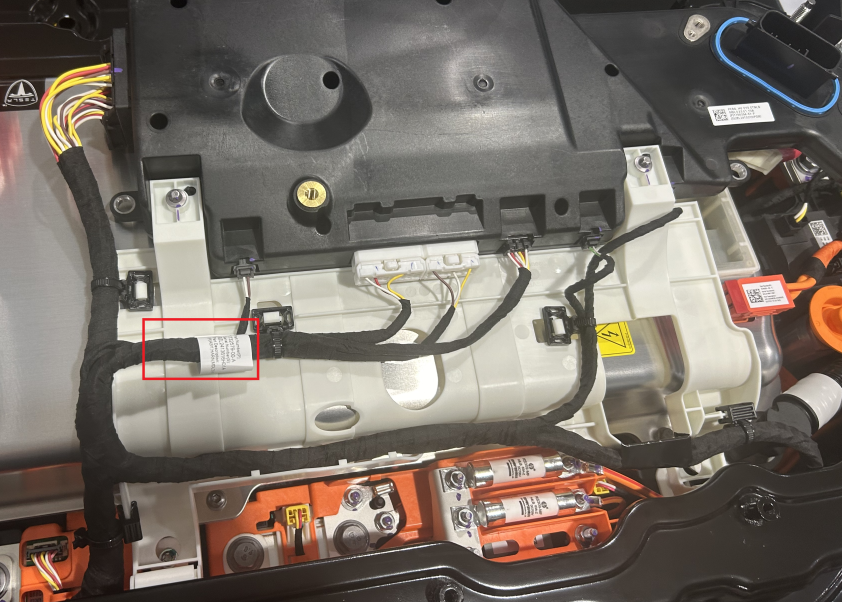

  5. Coloque el cableado del dispositivo pirotécnico de desconexión debajo del mazo de cables principal del compartimento auxiliar.
  6. Realice una restauración del controlador de alta tensión (HVC). Consulte Controlador - Alta tensión (copia de seguridad y restauración).
  7. Deslice los asientos delanteros izquierdo y derecho a su posición original.
  8. Suba todas las ventanillas y cierre todas las puertas.
