ASY,HARN,GLASS,LHD,MY,EC (Remove and Replace)

Código de corrección 1710090102 FRT 0.00 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  1. 2025-03-18: Se han añadido pasos para desconectar y conectar la alimentación de baja tensión y evitar así dañar las piezas.

Retirar

  1. Desconecte la alimentación de la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
  2. Retire el conjunto de la cubierta de la cámara superior. Consulte QUAD CAM CVR UPR (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar la cámara interior de la cubierta de la cámara superior.

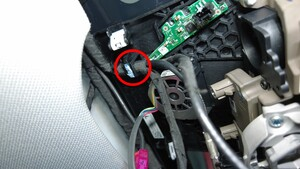

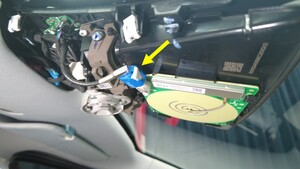

  3. Desenchufe el conector de la antena GPS/GNSS.

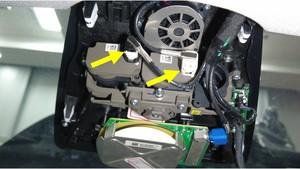

  4. Desenchufe los conectores de la cámara de visión delantera (2 uds.).

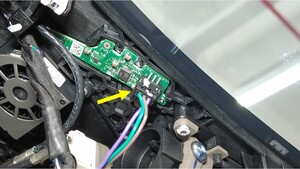

  5. Desenchufe el conector eléctrico del sensor de temperatura y humedad.

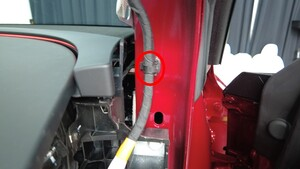

  6. Retire el perno que fija el mazo de cables del parabrisas al soporte del parabrisas.
  7. Retire el parasol derecho. Consulte SUN VISOR - LEFT HAND (Remove and Replace).
  8. Retire la guarnición superior del pilar A derecho. Consulte Trim - A-Pillar - Upper - LH (Remove and Replace).
  9. Retire el guarnecido inferior del pilar A derecho. Consulte A PILLAR LOWER TRIM - LEFT HAND (Remove and Install).

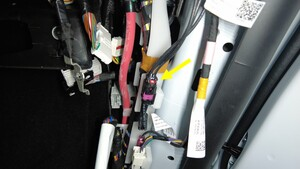

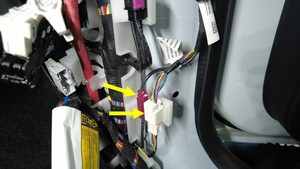

  10. Desenchufe los conectores eléctricos del mazo de cables del parabrisas (3 uds.) del pilar A inferior.

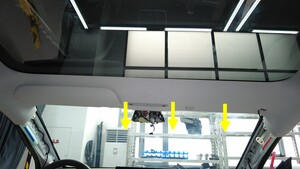

  11. Suelte los clips que sujetan la parte delantera central del forro del techo a la carrocería para acceder al mazo de cables del parabrisas.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no doblar el forro del techo. Reemplace los clips que estén dañados.

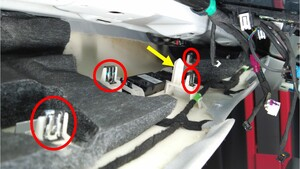

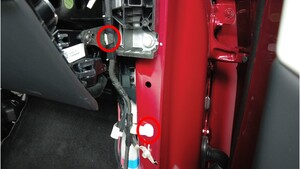

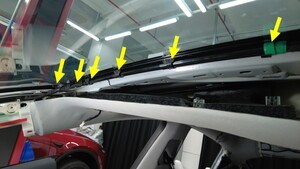

  12. Suelte los clips (4 uds.) y los ganchos (4 uds.) que sujetan el mazo de cables del parabrisas al pilar A derecho.

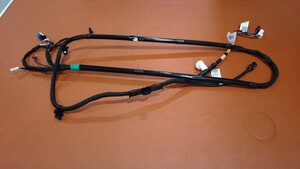

  13. Suelte los ganchos (6 uds.) que sujetan el mazo de cables del parabrisas a lo largo de la parte superior del parabrisas y, a continuación, retire el mazo de cables del vehículo.

Instalar

  1. Instale el mazo de cables del parabrisas a lo largo de la parte superior del parabrisas y, a continuación, apriete los ganchos (6 uds.) que fijan el mazo de cables al parabrisas.
  2. Apriete los clips (4 uds.) y los ganchos (4 uds.) que sujetan el mazo de cables del parabrisas al pilar A derecho.
  3. Enchufe los conectores eléctricos del mazo de cables del parabrisas (3 uds.) en el pilar A inferior.
  4. Coloque los clips que sujetan la parte delantera central del forro del techo a la carrocería.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Tenga cuidado de no doblar el forro del techo. Reemplace los clips que estén dañados.
  5. Instale el guarnecido del pilar A superior derecho. Consulte Trim - A-Pillar - Upper - LH (Remove and Replace).
  6. Instale el guarnecido inferior del pilar A derecho. Consulte A PILLAR LOWER TRIM - LEFT HAND (Remove and Install).
  7. Instale el parasol derecho. Consulte SUN VISOR - LEFT HAND (Remove and Replace).
  8. Instale el gancho que fija el mazo de cables del parabrisas al soporte del parabrisas.
  9. Enchufe el conector de la antena GPS/GNSS.
  10. Enchufe los conectores de la cámara de visión delantera (2 uds.).
  11. Enchufe el conector eléctrico del sensor de temperatura y humedad.
  12. Instale el conjunto de la cubierta superior de la cámara cuádruple. Consulte QUAD CAM CVR UPR (Remove and Replace).
  13. Conecte la alimentación de la batería de baja tensión. Consulte Alimentación de baja tensión (Desconexión y conexión).
