1ST ROW SEAT CUSHION FRAME POWER (Remove and Replace)

Código de corrección 1301020402 FRT 0.80 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a LaborTimeFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: 1ST ROW SEATBACK FRAME POWER (Remove and Replace) / 1ST ROW SEAT CUSHION FRAME POWER (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Pernos interiores y exteriores (4 uds.) que fijan el bastidor del respaldo del asiento al bastidor del cojín del asiento
43 Nm (31.7 lbs-ft)
  • Destornillador de impacto/carraca sin cable
  • Vaso Torx T50
  • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
Sustituir 1128435-00-C

Retirar

  1. Retire el conjunto de la almohadilla de espuma del cojín del asiento del conductor. Consulte 1ST ROW SEAT CUSHION - FOAM PAD (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario retirar la tapicería. Retire la almohadilla de espuma como un conjunto.
  2. Retire los clips (3 uds.) que sujetan el mazo de cables del motor de la guía a la carcasa de dicho motor.
  3. Desenchufe el mazo de cables del conector del motor de la guía del asiento delantero izquierdo.
  4. Desenchufe el conector del motor de inclinación.
  5. Desenchufe el conector del motor del ajuste de altura.
  6. Suelte el clip que sujeta el mazo de cables del asiento delantero izquierdo a la guía del asiento lateral.
  7. Suelte el bloqueo de seguridad y, a continuación, desenchufe el conector eléctrico del pretensor del regazo del asiento del conductor.
  8. Suelte el soporte del mazo de cables del pretensor del cinturón de seguridad.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el soporte del mazo de cables hacia delante (hacia la parte delantera del vehículo) y luego hacia atrás para extraerlo.
  9. Desenchufe el conector de la hebilla del cinturón de seguridad.
  10. Desmonte el soporte del conector de la hebilla del cinturón de seguridad.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el soporte hacia delante (hacia la parte delantera del vehículo) y luego hacia atrás para extraerlo.
  11. Retire los clips (2 uds.) que sujetan el mazo de cables del interruptor del asiento al bastidor del cojín del asiento.
  12. Retire del bastidor del asiento el soporte del mazo de cables del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilice una ganzúa con punta de 90 grados para soltar los clips (3 uds.) de la parte trasera del soporte.
  13. Suelte el mazo de cables del asiento del bastidor del cojín del asiento.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Suelte el soporte del mazo de cables central junto con el mazo de cables.
  14. Retire y deseche los pernos interiores y exteriores (4 uds.) que sujetan el bastidor del respaldo al bastidor del cojín del asiento.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T50
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  15. Gire y levante el bastidor del respaldo para separarlo del bastidor del cojín del asiento.
  16. Retire la hebilla del cinturón del asiento del conductor. Consulte FIRST ROW - SEAT BELT BUCKLE (Remove and Replace).
  17. Retire el pretensor del regazo. Consulte 1ST ROW - SEAT BELT LAP PRETENSIONER - LEFT HAND (Remove and Replace).
  18. Retire la suspensión del cojín del asiento. Consulte 1ST ROW CUSHION SUSPENSION (Remove and Replace).
  19. Retire el ventilador del cojín del asiento. Consulte Ventilador - Cojín - Asiento delantero - Lado izquierdo (Desinstalación y sustitución).

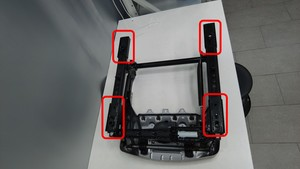

  20. Retire las cubiertas de la guía (4 uds.) del bastidor del cojín del asiento del conductor.

Instalar

  1. Instale las cubiertas de la guía (4 uds.) del bastidor del cojín del asiento del conductor.
  2. Instale el ventilador del cojín del asiento. Consulte Ventilador - Cojín - Asiento delantero - Lado izquierdo (Desinstalación y sustitución).
  3. Instale la suspensión del cojín del asiento. Consulte 1ST ROW CUSHION SUSPENSION (Remove and Replace).
  4. Instale el pretensor del regazo. Consulte 1ST ROW - SEAT BELT LAP PRETENSIONER - LEFT HAND (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No enchufe todavía el conector del pretensor del regazo.
  5. Instale la hebilla del cinturón del asiento del conductor. Consulte FIRST ROW - SEAT BELT BUCKLE (Remove and Replace).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No enchufe todavía el conector de la hebilla del cinturón.
  6. Coloque el bastidor del respaldo en el bastidor del cojín para su instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Tenga cuidado de no dañar el mazo de cables durante la instalación.
  7. Coloque pernos interiores y exteriores nuevos (4 uds.) (1128435-00-C) para fijar el bastidor del respaldo al bastidor del cojín del asiento.
    43 Nm (31.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Destornillador de impacto/carraca sin cable
    • Vaso Torx T50
    • Llave dinamométrica de carraca de cabezal flexible/cabezal flexible
  8. Coloque el nuevo mazo de cables del asiento para su instalación.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Con el soporte del mazo de cables en el centro, coloque el mazo de cables debajo del motor de elevación y el motor de inclinación, y coloque los tramos del mazo de cables en las ubicaciones correctas. Los clips del mazo de cables se instalarán más adelante.
  9. Instale el soporte del mazo de cables del asiento en el conjunto de la base del asiento.
  10. Instale el soporte del conector de la hebilla del cinturón de seguridad.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el soporte hacia delante (hacia la parte delantera del vehículo) y luego hacia atrás para instalarlo.
  11. Enchufe el conector de la hebilla del cinturón de seguridad.
  12. Instale los clips (2 uds.) que sujetan el mazo de cables del interruptor del asiento al bastidor del cojín del asiento.
  13. Instale el soporte del mazo de cables del pretensor del cinturón de seguridad.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Mueva el soporte del mazo de cables hacia adelante (hacia la parte delantera del vehículo) y muévalo luego hacia atrás para instalarlo.
  14. Enchufe el conector eléctrico del pretensor del regazo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Asegúrese de que el bloqueo de seguridad del conector está acoplado.
  15. Instale el clip que sujeta el mazo de cables del asiento delantero izquierdo a la guía del asiento lateral.
  16. Enchufe el conector del motor de la guía del asiento delantero izquierdo.
  17. Enchufe el conector del motor del ajuste de altura.
  18. Enchufe el conector del motor de inclinación.
  19. Instale los clips (3 uds.) que sujetan el mazo de cables del motor de la guía al puente del motor de la guía.
  20. Instale el conjunto de la almohadilla de espuma del cojín del asiento del conductor. Consulte 1ST ROW SEAT CUSHION - FOAM PAD (Remove and Replace).
