Cover - Switch - Liftgate (Remove and Replace)

Código de corrección 12200203400 FRT 0.12 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Retirar

  1. Retire el conjunto de la cámara de visión trasera. Consulte Camera - Rear Facing (Remove and Install).
    Informational PurposesAn informational icon, calling your attention
    Nota
    No es necesario separar la cámara de visión trasera de la cubierta.

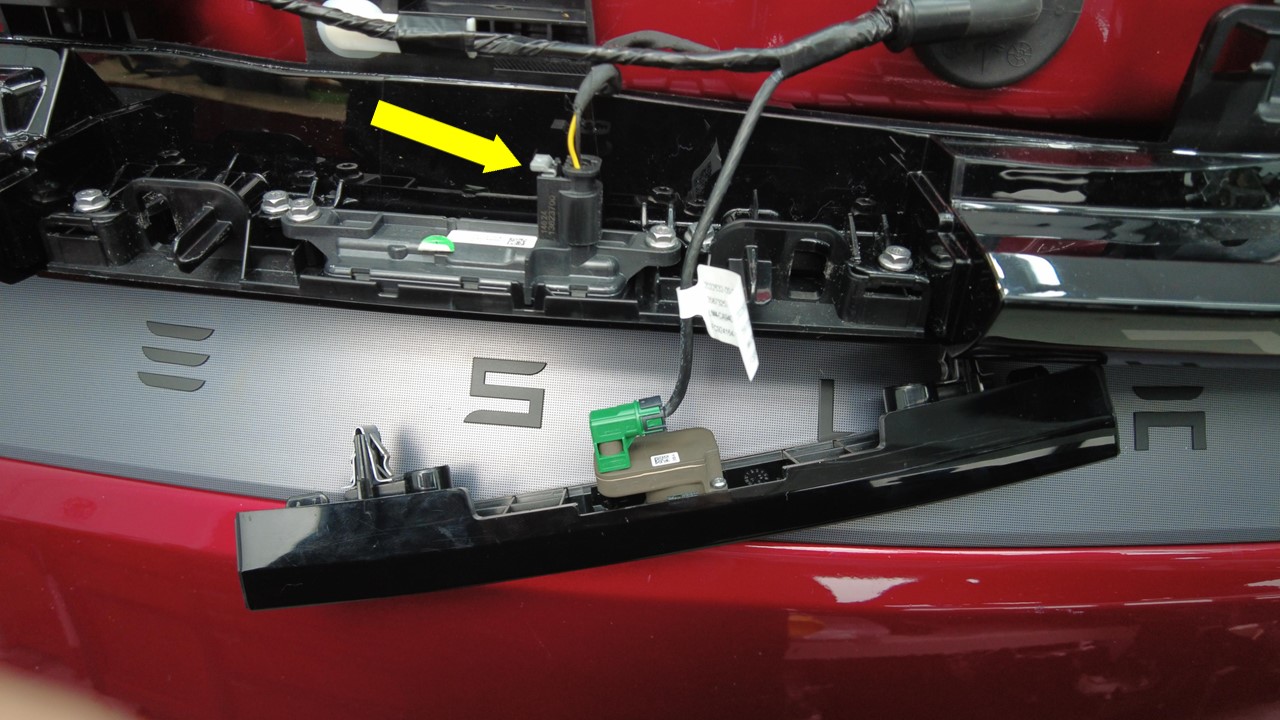

  2. Desenchufe el conector del interruptor del tirador del portón trasero.

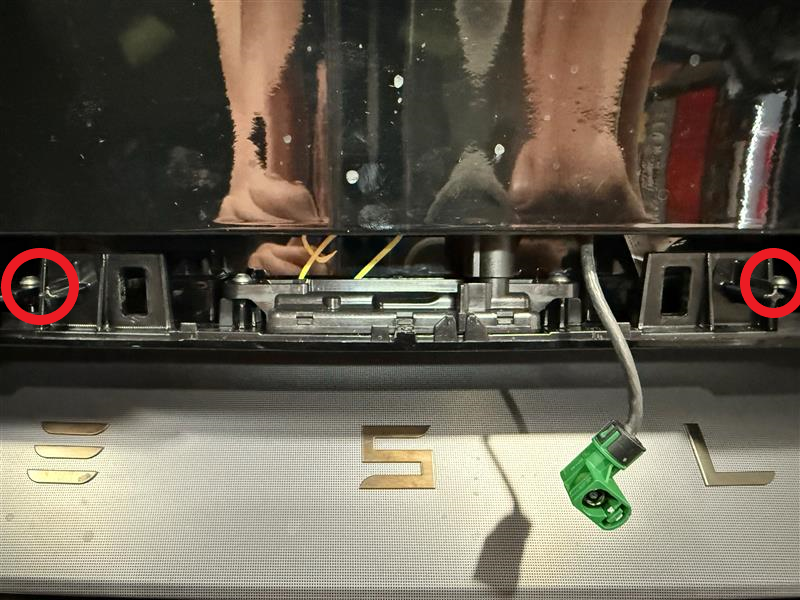

  3. Retire los pernos (2 uds.) que fijan el conjunto de la cubierta del interruptor del portón trasero al portón trasero
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx T20 socket
    • Trinquete de perfil bajo

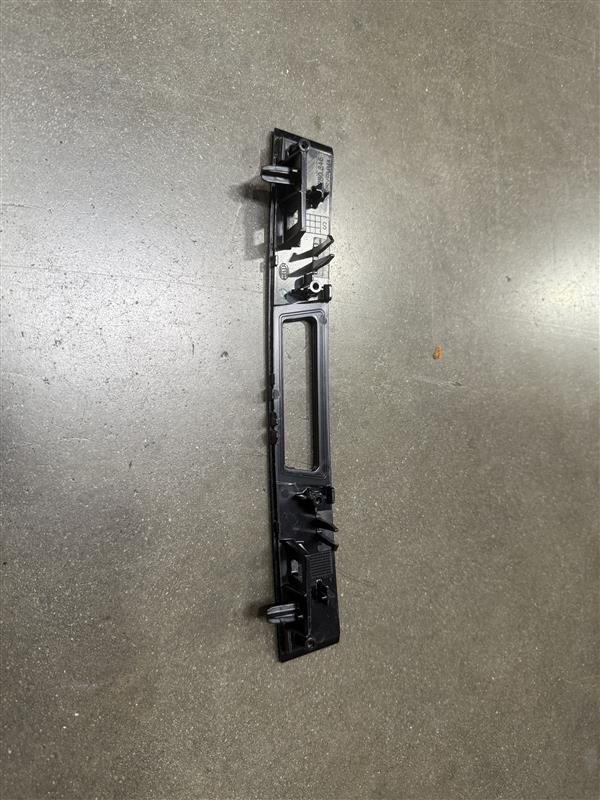

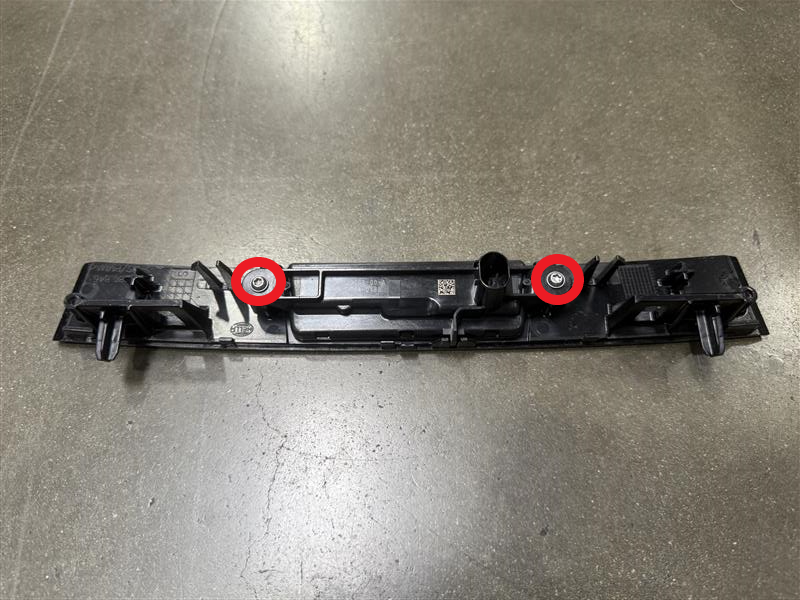

  4. Retire los pernos (2 uds.) que fijan la cubierta del interruptor del portón trasero al conjunto de la cubierta del interruptor del portón trasero.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10

Instalar

  1. Instale los pernos (2 uds.) que fijan la cubierta del interruptor del portón trasero al conjunto de la cubierta del interruptor del portón trasero.
    0.7 Nm (6 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
  2. Instale los pernos (2 uds.) que fijan el conjunto de la cubierta del interruptor del portón trasero al portón trasero.
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Broca Torx T10
  3. Enchufe el conector del interruptor del tirador del portón trasero.
  4. Instale el conjunto de la cámara de visión trasera. Consulte Camera - Rear Facing (Remove and Install).
