Homelink Module (Retrofit)

Código de corrección 1715010406 FRT 0.54 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

  • 2025-07-23: Se han actualizado los pasos sobre el Modo de servicio.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete: Homelink Module (Retrofit)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno que sujeta el conjunto del módulo HomeLink del capó al soporte del extremo delantero
5 Nm (3.7 lbs-ft)
  • Torx externo Plus EP10
 Reutilizar

Retroadaptar

  1. Desconecte la batería de baja tensión. Consulta Alimentación de baja tensión (Desconexión y conexión).
  2. Extraiga la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución)
  3. Suelte el clip que fija la manguera de la cámara delantera al depósito del lavaparabrisas.

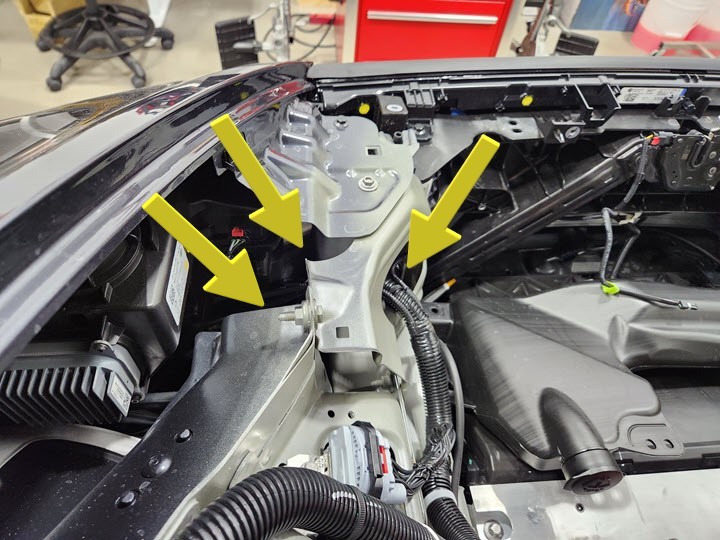

  4. Retire los pernos (3 uds.) que fijan el depósito del lavaparabrisas al soporte del extremo delantero y, a continuación, aparte el depósito a un lado.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  5. Suelte parcialmente el lado izquierdo de la defensa delantera. Consulta Front Fascia (Remove and Install).

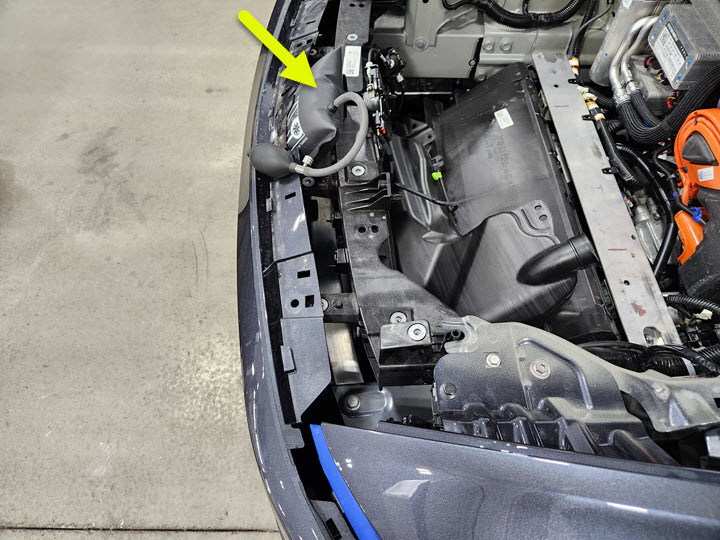

  6. Utilice un airbag inflable entre la defensa y el módulo delantero para acceder a la ubicación del transmisor HomeLink.

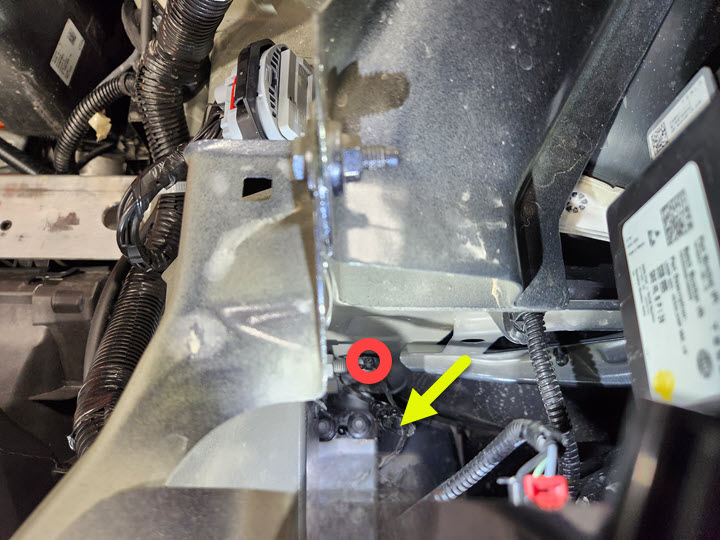

  7. Suelte el clip que fija el ramal HomeLink al mazo de cables delantero de la carrocería.
    Informational PurposesAn informational icon, calling your attention
    Nota
    • El ramal HomeLink se deberá fijar aplicando cinta aislante a lo largo de la estructura de absorción de impactos izquierda.
    • Algunos vehículos llevan el clip fijado a la carrocería.
  8. Retire la tapa del conector HomeLink.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    NO presione la pestaña de bloqueo roja. Tire de la pestaña para sacarla del conector hasta que este se desbloquee y, a continuación, siga tirando para soltar el conector.
  9. Pase el ramal HomeLink a través de la carrocería hasta el soporte del extremo delantero.
  10. Instale el módulo HomeLink en el soporte.
  11. Coloque el conjunto de HomeLink en el soporte del extremo delantero.

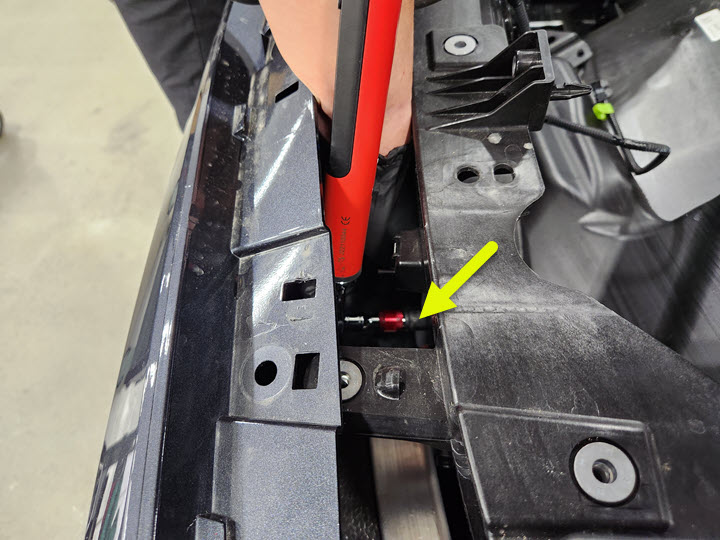

  12. Instale el perno que fija el conjunto de HomeLink al soporte del extremo delantero.
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Torx externo Plus EP10
    Informational PurposesAn informational icon, calling your attention
    Nota
    Apriete a mano el perno pasando alrededor del soporte.
  13. Enchufe el conector del módulo HomeLink.
  14. Fije el lado izquierdo de la defensa delantera. Consulta Front Fascia (Remove and Install).
  15. Coloque depósito del lavaparabrisas en el portador del extremo delantero y, a continuación, instale los pernos (3 uds.) que fijan el depósito del lavaparabrisas al portador del extremo delantero.
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • Vaso de 10 mm
  16. Instale la unidad de almacenamiento del vano del motor. Consulte Unidad de almacenamiento del vano del motor (Desinstalación y sustitución)
  17. Conecte la batería de baja tensión. Ver Alimentación de baja tensión (Desconexión y conexión).
  18. Utilice la pantalla táctil para activar el Modo de servicio. Consulta Modo de servicio.
  19. Desbloquee la puerta de enlace del vehículo. Consulte Puerta de enlace (Desbloquear)

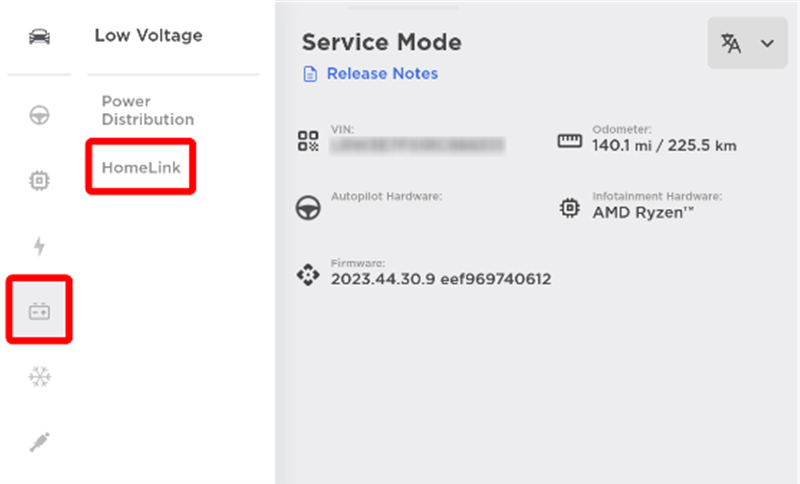

  20. En el menú dela pantalla táctil del modo de servicio, toque el icono de batería de baja tensión y seleccione HomeLink.

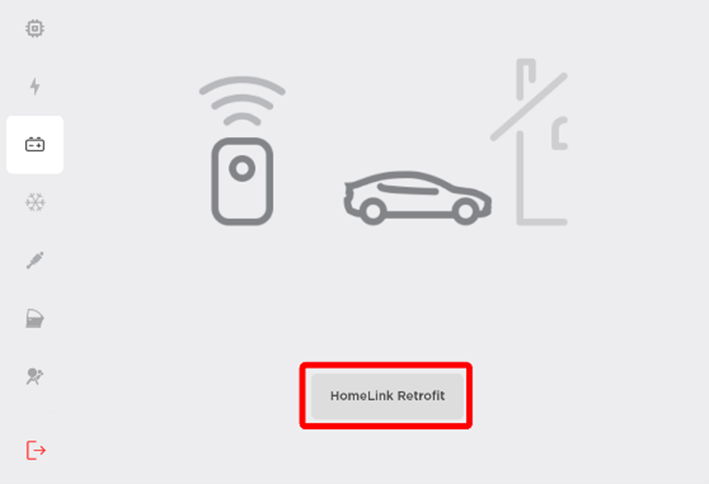

  21. Toque el botón Retroadaptación de HomeLink y, a continuación, toque Ejecutar y deje que finalice la rutina.

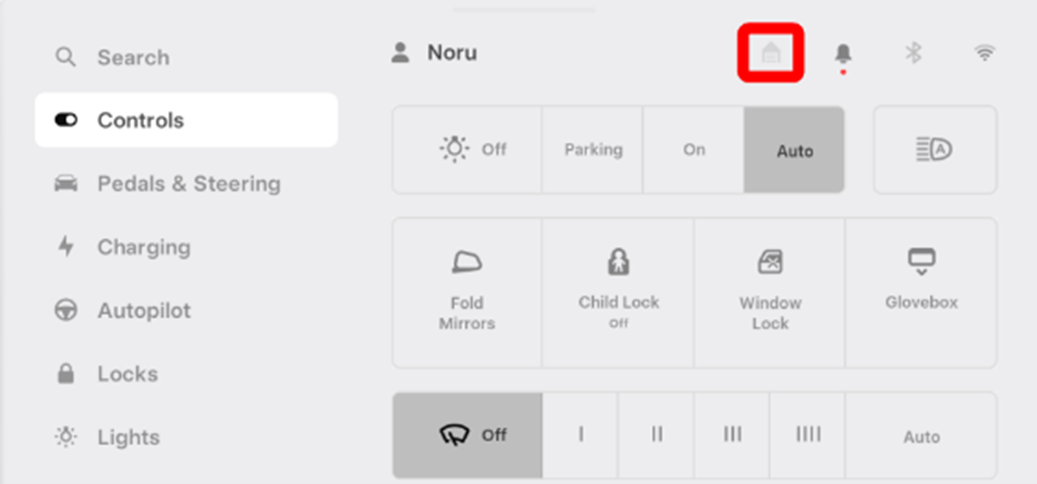

  22. Espere que se reinicie la pantalla táctil y, a continuación, toque el icono de los controles para confirmar que el icono de HomeLink aparece en la pantalla táctil.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si el icono de HomeLink no aparece, salga y bloqueo el vehículo para iniciar un reinicio.
  23. En el menú dela pantalla táctil del modo de servicio, toque el icono de batería de baja tensión y seleccione HomeLink.

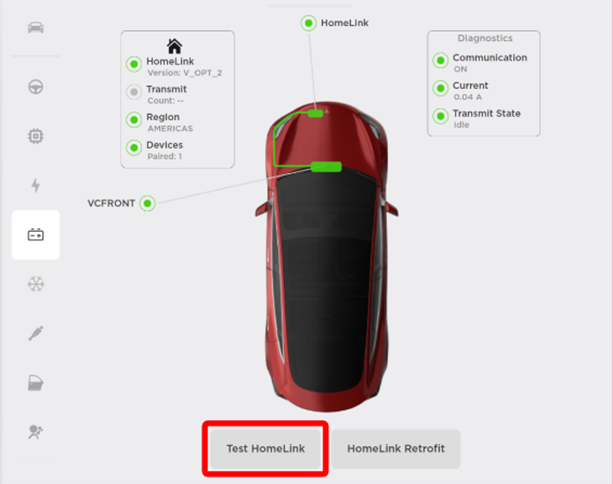

  24. Toque el botón Prueba de HomeLink y, a continuación, toque Ejecutar y deje que finalice la rutina.
  25. Salga del Modo de servicio. Ver Modo de servicio.
