Harness - Instrument Panel Trim - LH (LHD) (Remove and Replace)

Código de corrección 1710010202 FRT 1.38 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento.

Retirar

  1. Retire el conjunto superior del panel de instrumentos. Consulta Assembly - Instrument Panel - Upper (Remove and Replace).

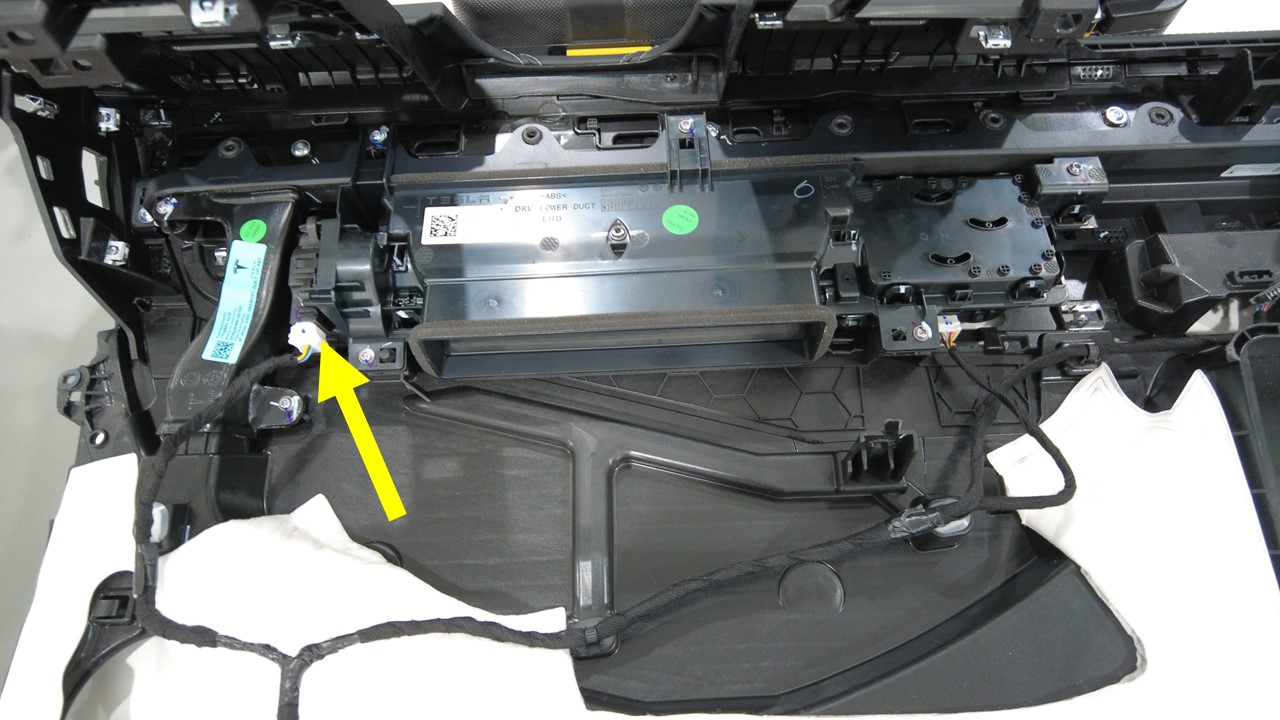

  2. Desenchufe el conector del actuador de ajuste de altura del conducto de aire izquierdo.

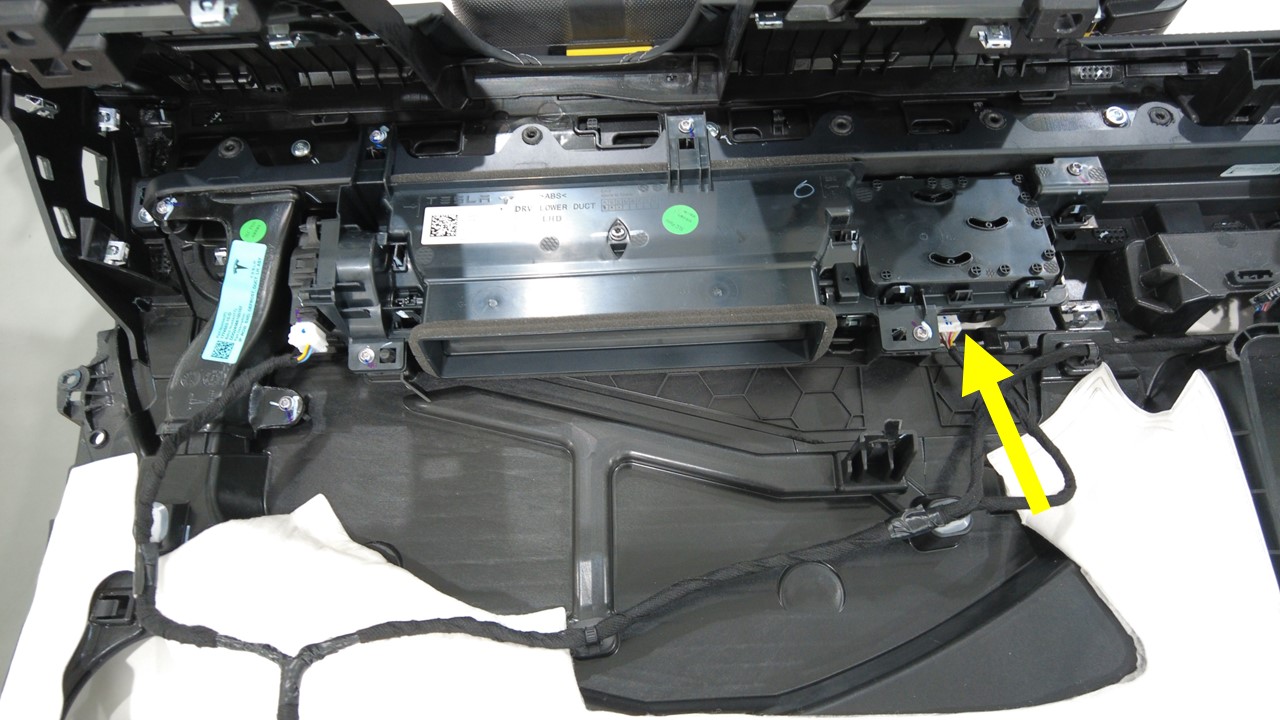

  3. Desenchufe el conector del actuador de ajuste horizontal del conducto de aire izquierdo.

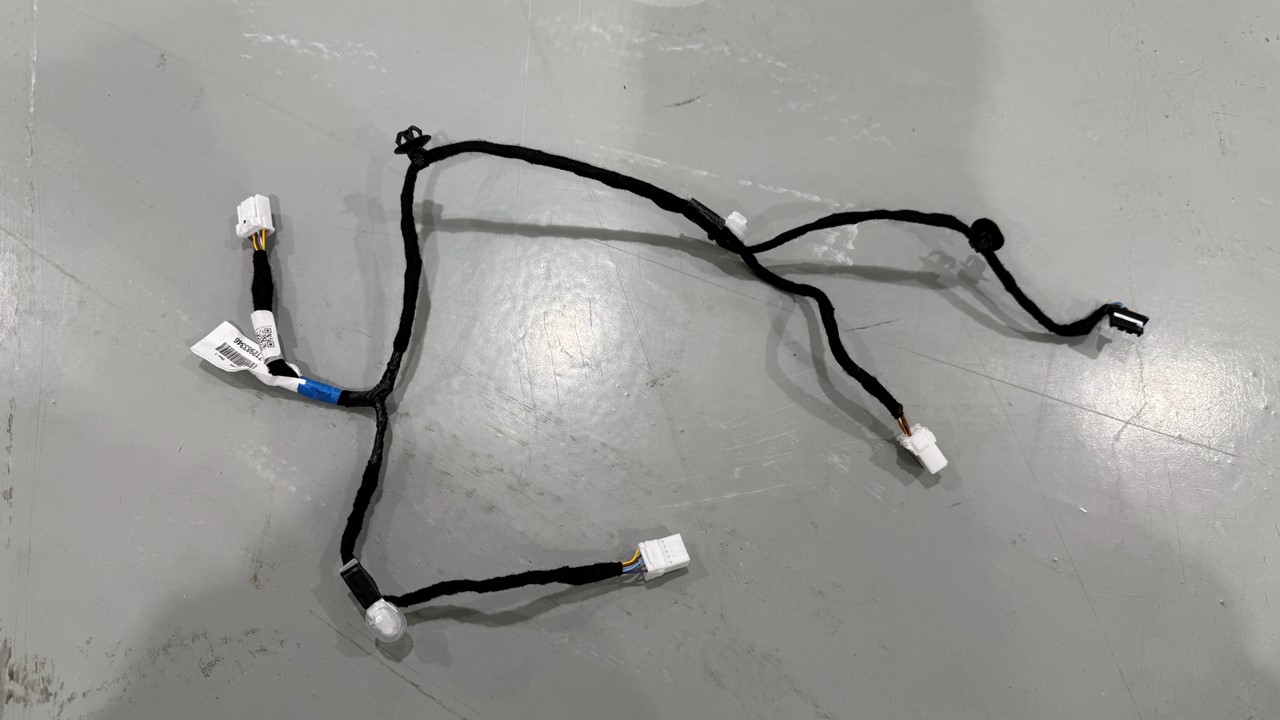

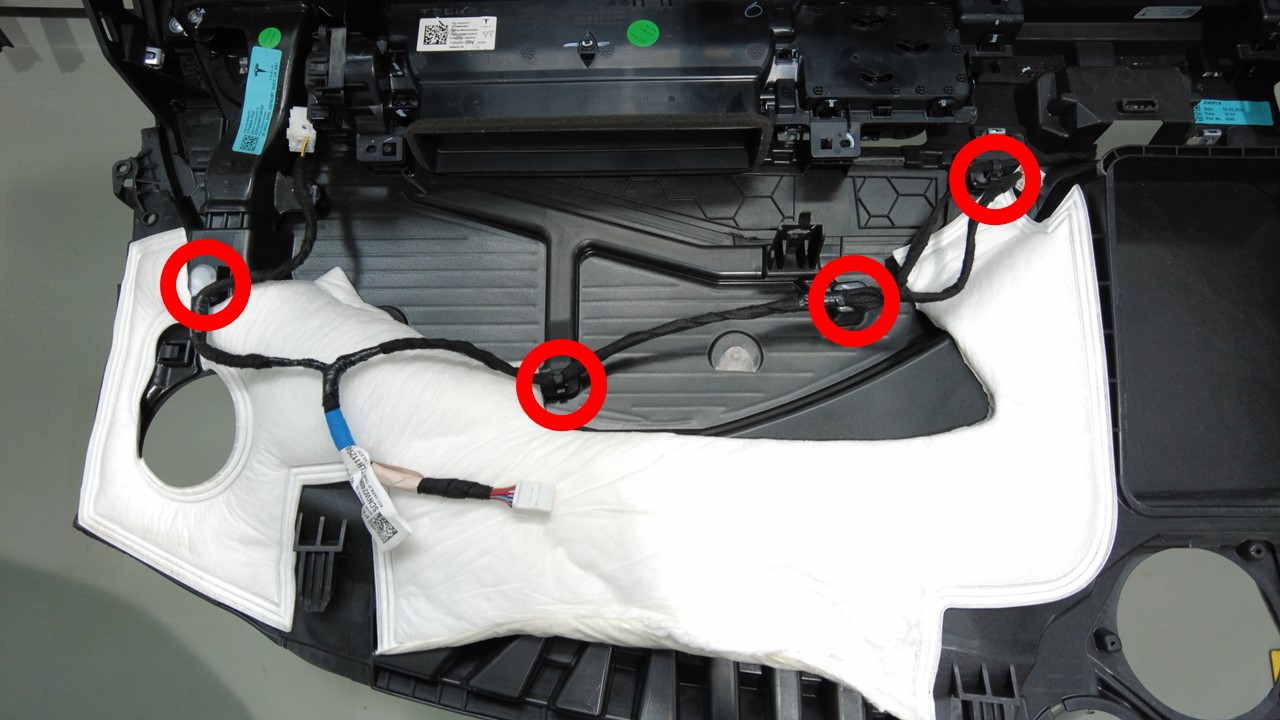

  4. Retire los clips (4 uds.) para retirar el mazo de cables del guarnecido del panel de instrumentos del lado izquierdo.

Instalar

  1. Instale los clips (4 uds.) para fijar el mazo de cables del guarnecido del panel de instrumentos del lado izquierdo.
  2. Enchufe el conector del actuador de ajuste horizontal del conducto de aire izquierdo.
  3. Enchufe el conector del actuador de ajuste de altura del conducto de aire izquierdo.
  4. Instale el conjunto superior del panel de instrumentos. Consulta Assembly - Instrument Panel - Upper (Remove and Replace).
