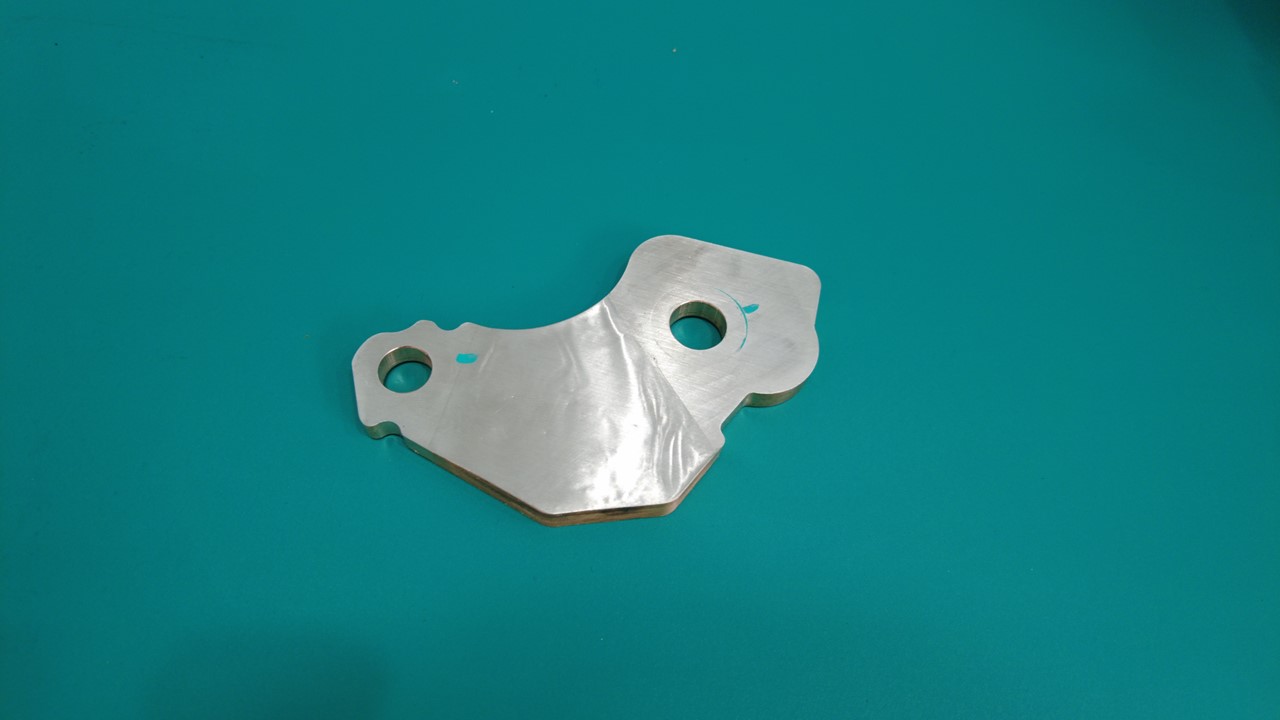

Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx (Remove and Replace)

Código de corrección 1630021802 FRT 1.50 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección y el FRT mencionados anteriormente reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana para obtener más información sobre los FRT y cómo se crean. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete:Busbar Fast Charge - Input - Negative - PN Prefixed with 2xx (Remove and Replace) / Busbar Fast Charge - Input - Positive - PN Prefixed with 2xx (Remove and Replace) / Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx (Remove and Replace) / Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno remachable que sujeta la barra colectora de entrada de carga rápida/conexión de corriente continua al contactor de carga rápida
10 Nm (7.4 lbs-ft) - 180 degrees
  • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
 Sustitución 1104475-00-F
Nota
Apriete el perno a 10 Nm, retroceda 180 grados y, a continuación, apriete a 10 Nm.

Retirar

  1. Retire la cubierta de carga rápida del conjunto del contactor de carga rápida. Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace).

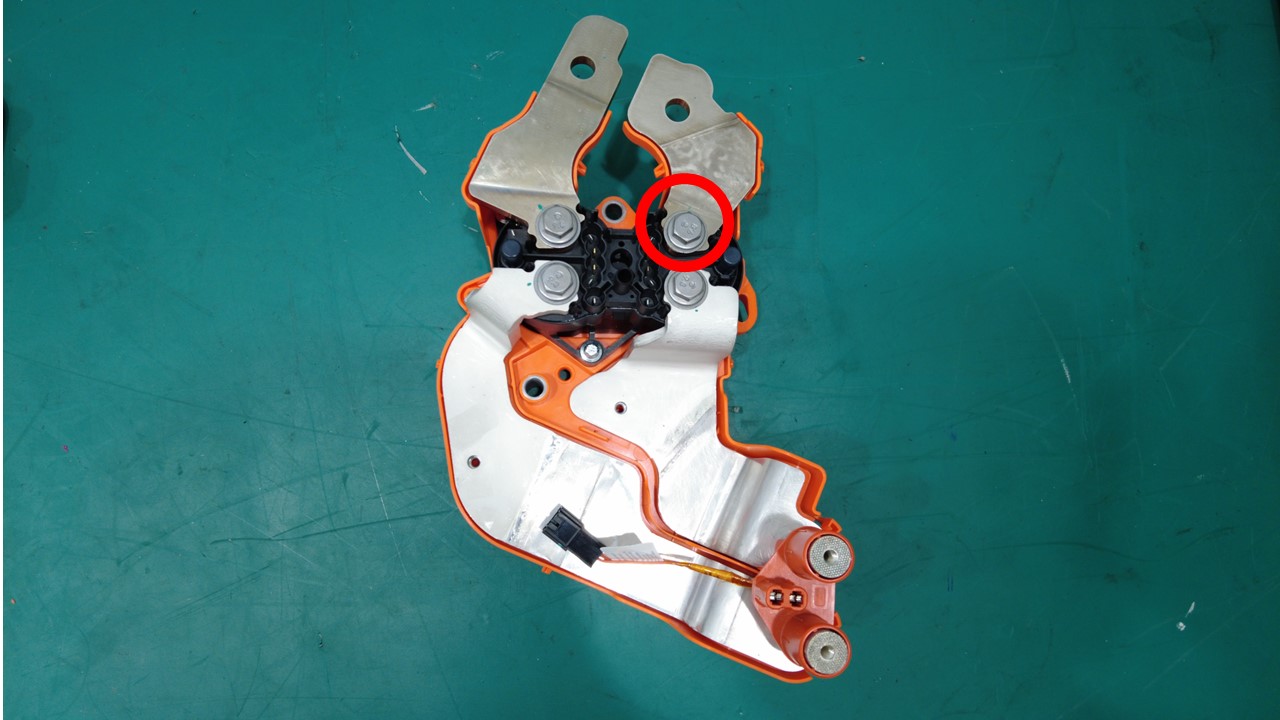

  2. Suelte los pasadores de centrado (2 uds.) y, a continuación, retire y deseche el perno remachable que sujeta la barra colectora positiva de la conexión de corriente continua al contactor de carga rápida.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN

Instalar

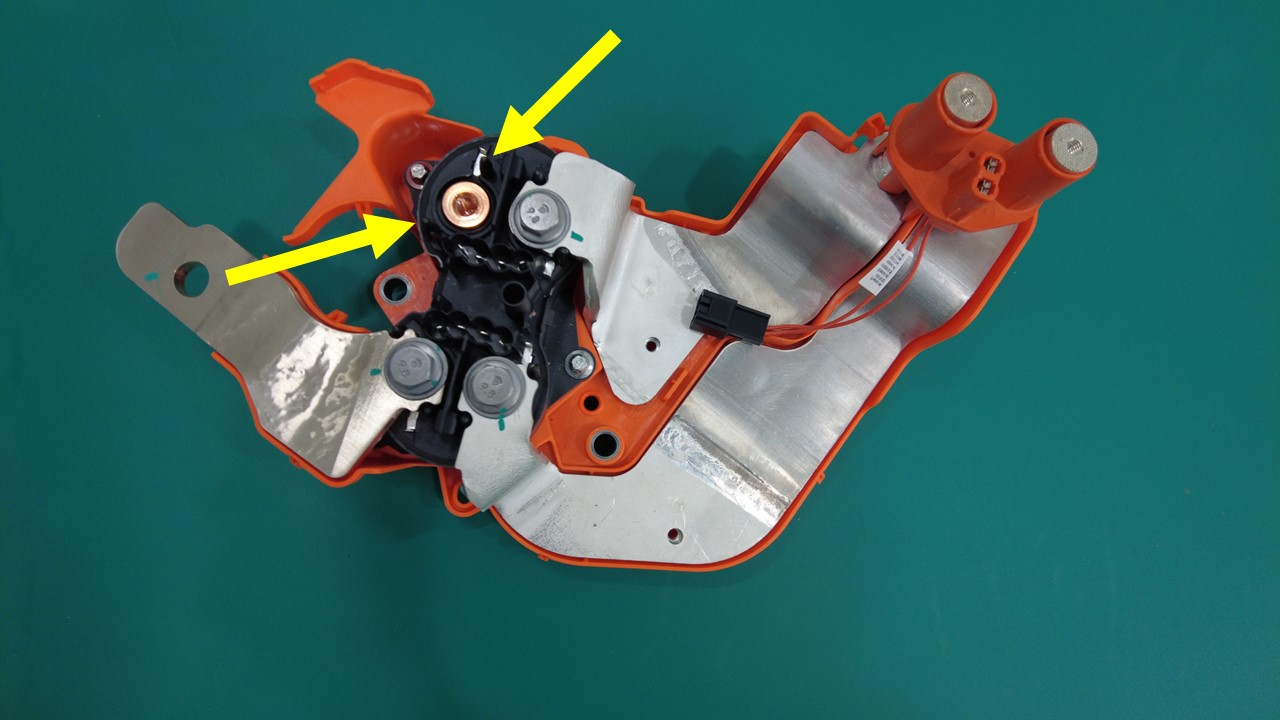

  1. Fije los pasadores de centrado (2 uds.) e instale un perno remachable nuevo para sujetar la barra colectora positiva de la conexión de corriente continua al contactor de carga rápida.
    10 Nm (7.4 lbs-ft) - 180 degrees
    Nota
    Apriete el perno a 10 Nm, retroceda 180 grados y, a continuación, apriete a 10 Nm.
    Nota
    Marque los pernos después de apretarlos.
    Consejo
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
  2. Instale la nueva cubierta de carga rápida en el conjunto del contactor de carga rápida. Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace).
