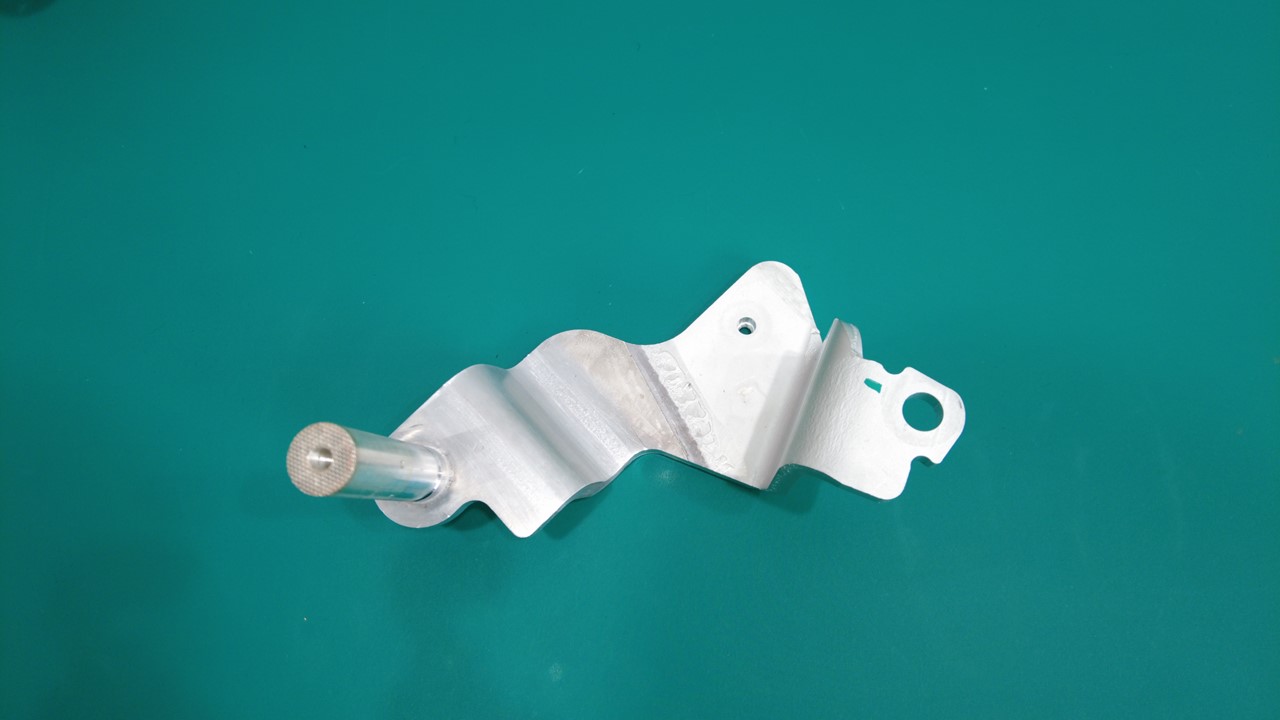

Busbar Fast Charge - Input - Positive - PN Prefixed with 2xx (Remove and Replace)

Código de corrección 1630021602 FRT 1.50 NOTA: Salvo que se indique lo contrario explícitamente en el procedimiento, el código de corrección anterior y el FRT reflejan todo el trabajo necesario para realizar este procedimiento, incluidos los procedimientos vinculados. No acumule códigos de corrección a menos que se le indique explícitamente que lo haga. NOTA: Consulte Tiempos de tarifa plana (FRT) para obtener más información sobre los FRT y cómo se crean. Para enviar sus comentarios sobre los valores de FRT, escriba a ServiceManualFeedback@tesla.com. NOTA: Consulte Protección personal para asegurarse de llevar el EPI adecuado al realizar el siguiente procedimiento. NOTA: Consulte Precauciones ergonómicas para ver información sobre prácticas de trabajo seguras.

Especificaciones de apriete

Tabla 1. Especificaciones de apriete:Busbar Fast Charge - Input - Negative - PN Prefixed with 2xx (Remove and Replace) / Busbar Fast Charge - Input - Positive - PN Prefixed with 2xx (Remove and Replace) / Busbar - Fast Charge Contactor to DC Bus - Positive - PN Prefixed with 2xx (Remove and Replace) / Busbar - Fast Charge Contactor to DC Bus - Negative - PN Prefixed with 2xx (Remove and Replace)
Descripción Valor de apriete Herramientas recomendadas Reutilizar/Sustituir Notas
Perno remachable que sujeta la barra colectora de entrada de carga rápida/conexión de corriente continua al contactor de carga rápida
10 Nm (7.4 lbs-ft) - 180 degrees
  • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
 Sustitución 1104475-00-F

Retirar

  1. Retire la cubierta de carga rápida del conjunto del contactor de carga rápida. Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace).
  2. Suelte las pestañas (6 uds.) para retirar el soporte de carga rápida de alta tensión del conjunto del contactor de carga rápida.

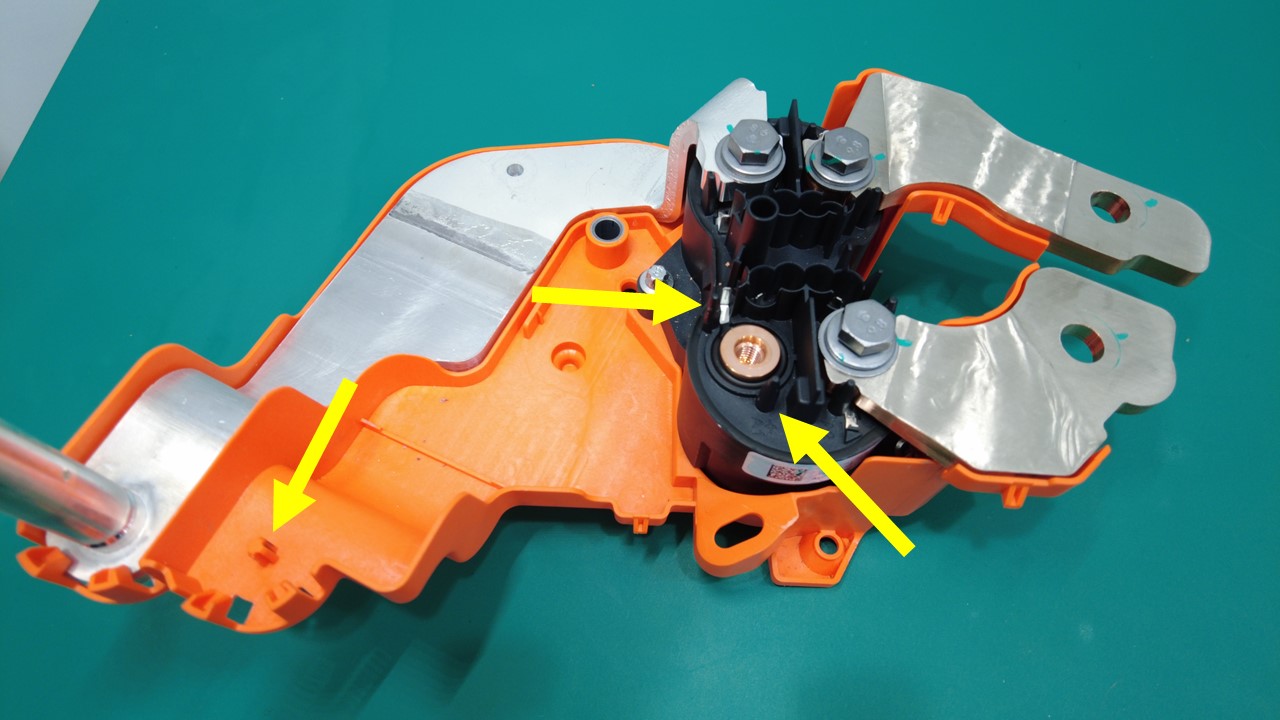

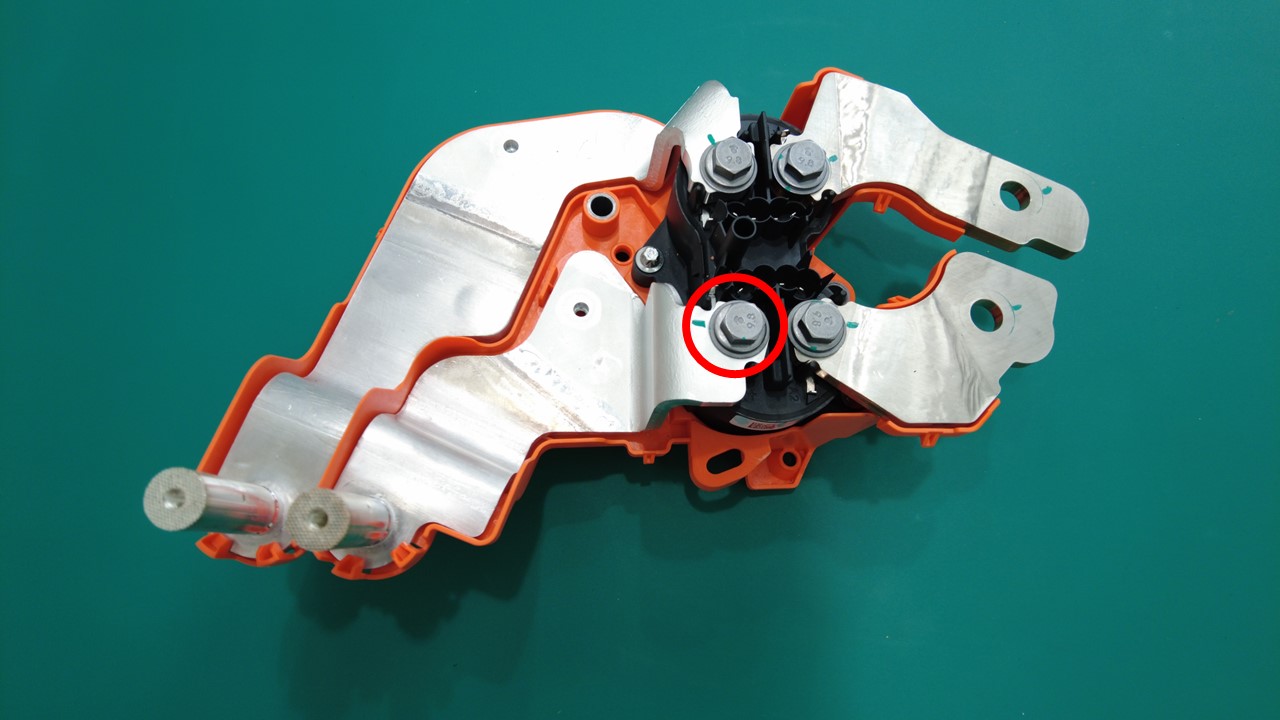

  3. Suelte los pasadores de centrado (3 uds.) y las pestañas (2 uds.); a continuación, retire y deseche el perno remachable que fija la barra colectora de carga rápida de entrada positiva al contactor de carga rápida.
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN

Instalar

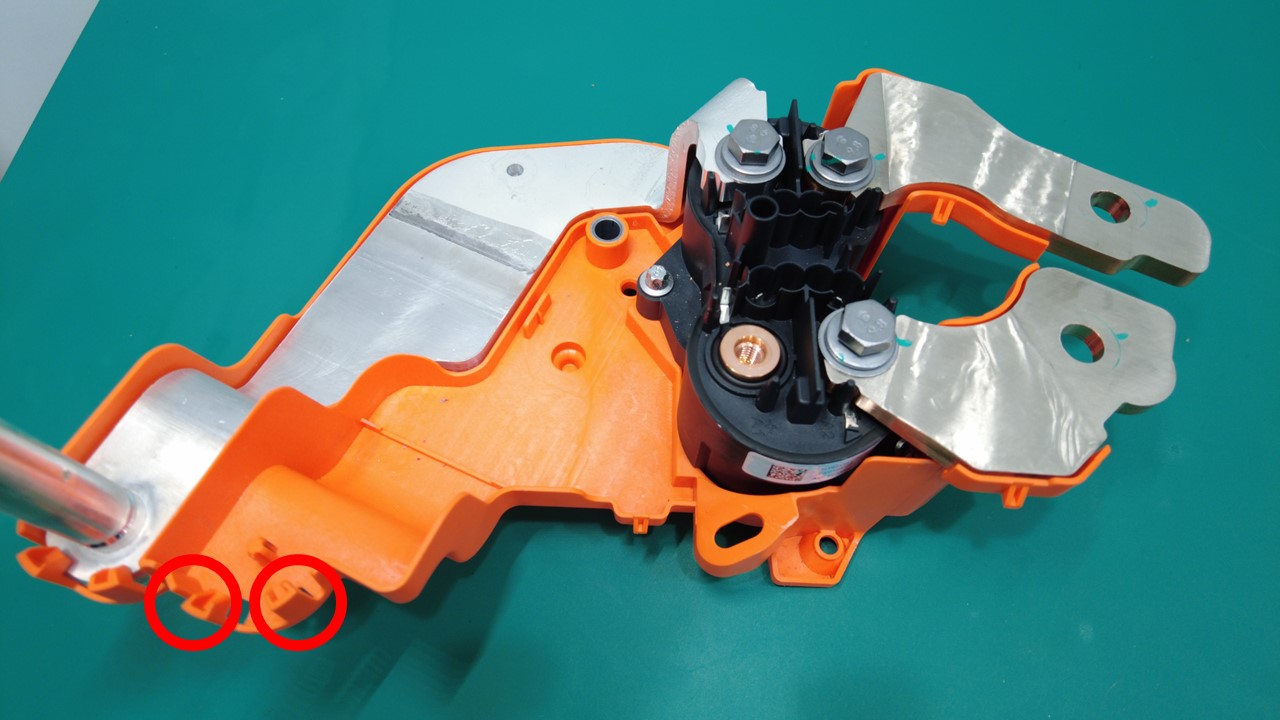

  1. Fije los pasadores de centrado (3 uds.) y las pestañas (2 uds.); a continuación, coloque un nuevo perno remachable para fijar la barra colectora de carga rápida de entrada positiva al contactor de carga rápida.
    10 Nm (7.4 lbs-ft) - 180 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    Se recomienda utilizar las siguientes herramientas:
    • VASO, CUADRADILLO DE 1/4", 13 mm, AISLADO PARA ALTA TENSIÓN
    Informational PurposesAn informational icon, calling your attention
    Nota
    Marque los pernos después de apretarlos.
  2. Monte el soporte de carga rápida de alta tensión en el conjunto del contactor de carga rápida y fije correctamente todas las pestañas (6 uds.).
  3. Instale la nueva cubierta de carga rápida en el conjunto del contactor de carga rápida. Cover - Fast Charge - PN Prefixed with 2xx (Remove and Replace).
